Расскажу чем мы пользуемся во время ремонта и что для чего необходимо. Рекламы не будет, как и ссылок. Знаю что этого здесь не любят.
Начнем с пайки.

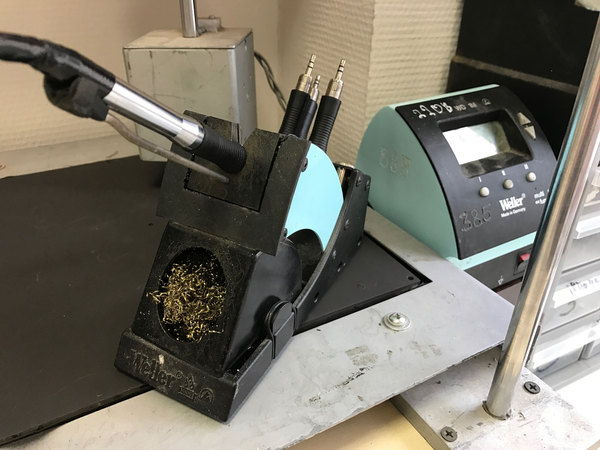

Самый важный паяльник в сервисе. Weller WD1M с рукояткой WMRP. Данный паяльник выполнен в виде ручки со сменными картриджами. В картриджи встроен индукционный нагреватель, прогревающий кончик жала до рабочей температуры за 5-7 секунд. Сам блок ничем не примечателен и универсален(поддерживает около 10 видов паяльников).
( Блок на заднем плане)
Паяльник же выполнен в виде авторучки. Мощность 40Вт. Жала меняются на горячую за пару секунд и имеют всем знакомый тип коннектора - 3,5 джек. В паяльник встроен датчик холла и при установке его на подставку - автоматически отключается нагреватель.

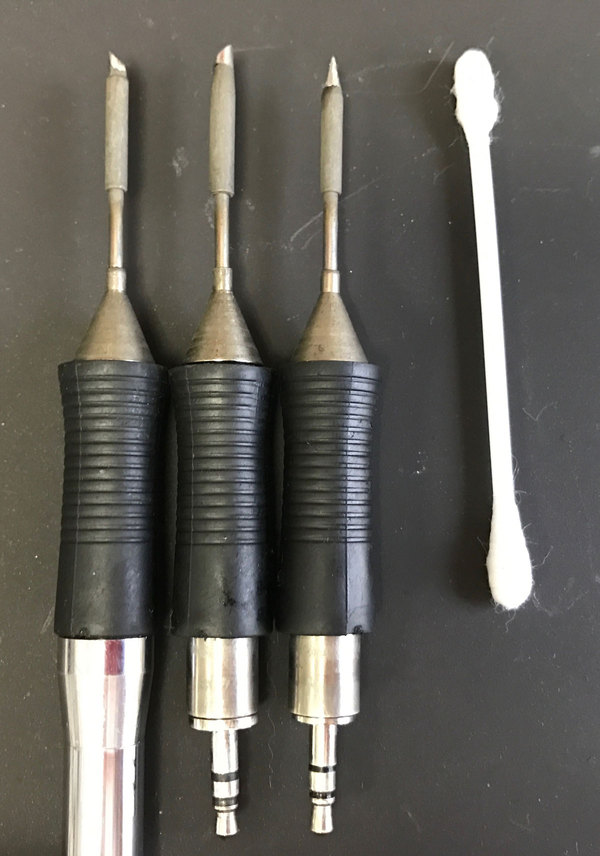

(Паяльник в сборе и сменные насадки. Ватная палочка для масштаба)
Второй паяльник имеет такой же блок WD1M, правда достался он нам из США и работает от напряжения 110В. Пришлось для него купить старый советский трансформатор 220В>110В максимальной мощностью 800Вт.

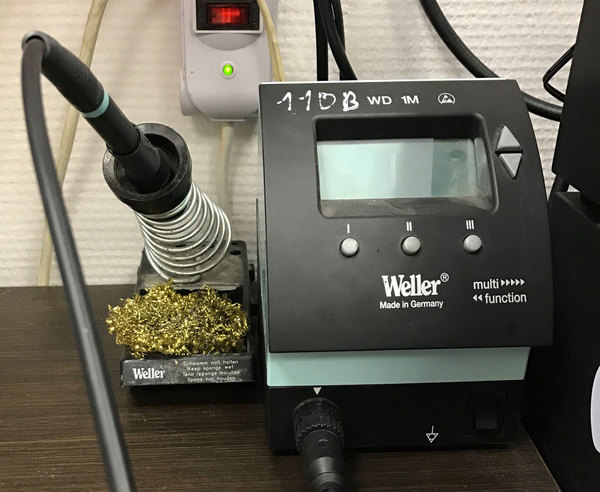

(Паяльник WP80 и блок WD1M)
С данным блоком мы используем менее расторопный керамический паяльник, мощностью 80Ватт. Данный инструмент используется для пайки крупных разъёмов и снятия старого припоя с плат ноутбуков.

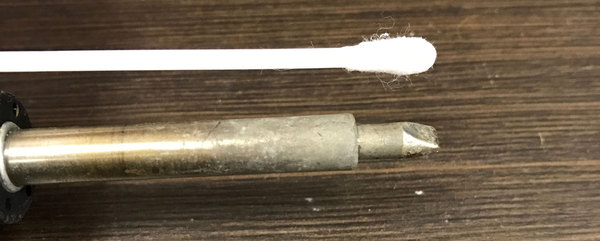

(Жало паяльника WP80. Палочка так же для масштаба)

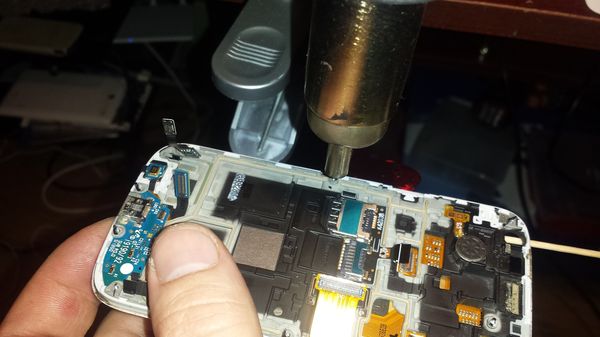

Следующий инструмент - паяльные станции(фены). Мы не стали заморачиваться с выбором китайских фенов и купили два проверенных Baku 702B. Данные фены зарекомендовали себя с хорошей стороны. Работают у нас уже больше 5 лет без каких либо поломок. Для удобства на одном фене стоит круглая насадка диаметром 5мм, а на другом 2мм. Купив станции - родные паяльники от них были выкинуты сразу, т.к с Weller они не идут ни в какое сравнение.

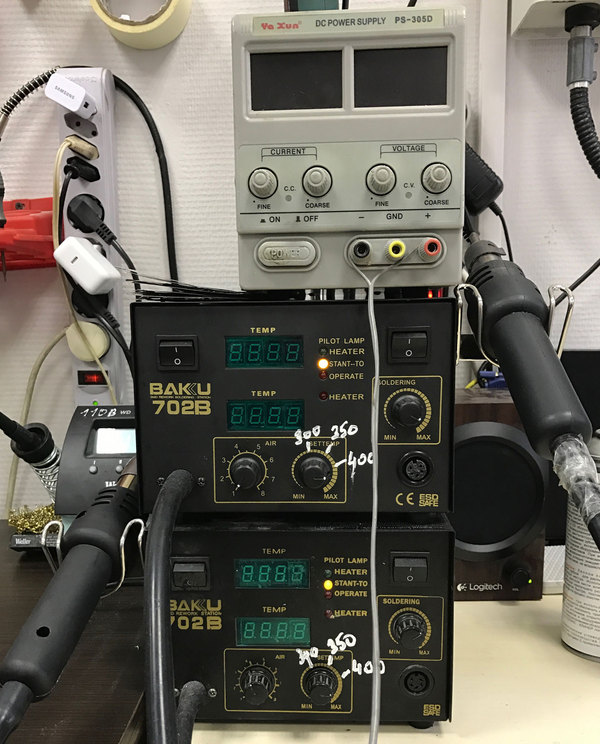

(Сверху вниз - блок питания 30В, 5А и 2 паяльные станции Baku 702B)
Далее у нас не менее важный инструмент, глаза мастера - микроскоп. Изначально мы использовали отечественный МБС-9, но после получения из Тайланда микроскопа Olympus SZ3060, МБС был отложен на полку и спустя 2 года был продан. К Олимпусу мы приделали советский штатив от фотоувеличителя "Ленинград 6У", который подошёл практически без доработок.

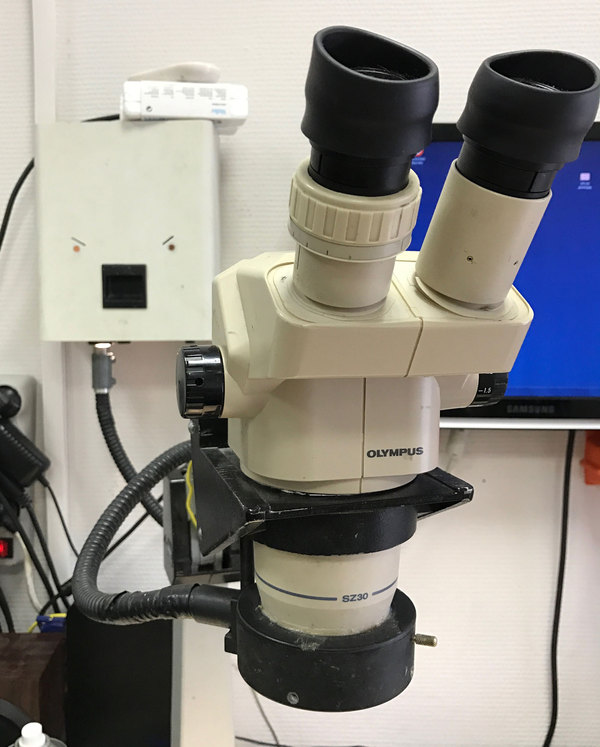

(Olympus SZ3060 и злой осветитель Illumination Technologies 2900 на заднем плане)
С осветителем история вышла куда более интересная. Он был заказан из США с входящим напряжением 110-250В, то есть подходил под наши сети без переделки. Спустя пол года с ним начались проблемы - перегорали лампочки(а они там специальные 24В 150Ватт) и горели выходные транзисторы на плате трансформатора. Было решено выкинуть всю начинку и подобрать похожий блок питания из имеющегося барахла. На удивление ответ был найден быстро - отлично подошёл блок питания от ноутбука HP 21В 180Ватт, за что и был сразу установлен в недра металлического корпуса осветителя. После мы с ним проблем не знали, кроме замены ламп по сроку службы. Кстати, срок службы этих ламп даже производитель заявляет как 100-150 часов, поэтому в запасе всегда имеем 3-4 лампочки. Свет из блока осветителя направлен в узкое отверстие, куда вставлен световодный шланг, установленный на микроскоп.
(Вид кольцевой подсветки с работающим осветителем)

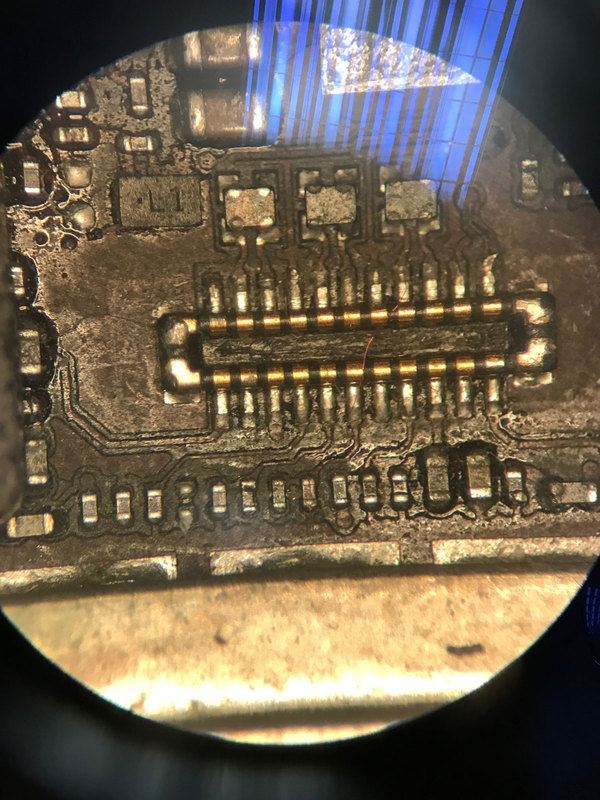

(Подгнивший коннектор дисплея iPhone 5S в микроскопе)
Помимо оборудования на каждом столе не обойтись без кучи инструментов. Есть отвертки, которые вы вряд ли когда либо встречали в жизни - 3 вида Pentalobe, 3 луча Panasonic, трехлучевая отвертка для iPhone 7.

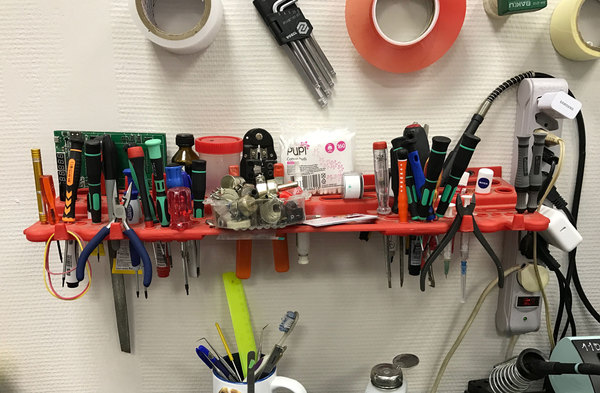

(Один из держателей инструмента. Любопытные найдут на нем тестер для АКБ iPhone и кримпер RJ-45)
Куда же в сервисном центре без паяльной станции для замены чипов ноутбуков. У нас это самоделка из Украины, напоминающая отдалённо Термопро. Нижний нагреватель - ИК, верхний - ИК, немецкая керамика. Несмотря на то, что прибор самодельный - имеется контроллер температуры низа и верха. Для наших нужд, а это 3-4 чипа в неделю её вполне хватает. Иногда можно и пирожки разогреть =).

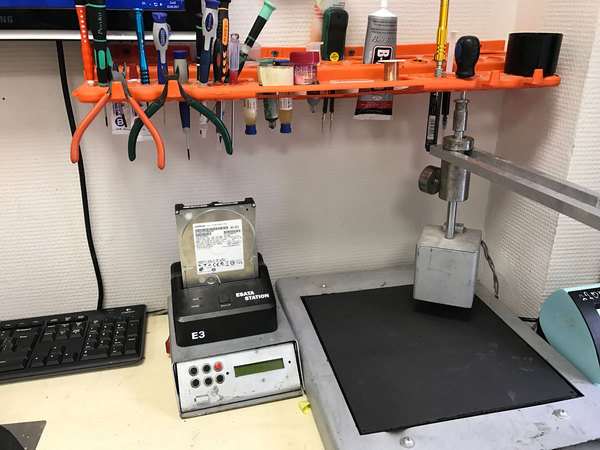

(Паяльная станция для ноутбуков)
Среди прочих инструментов можно выделить дремель с шарашкой. Им лечатся загнутые углы после падения. Чаще всего это айфоны и айпады. Если не выточить угол до нормального состояния, то новое стекло может лопнуть от сжатия корпусом.

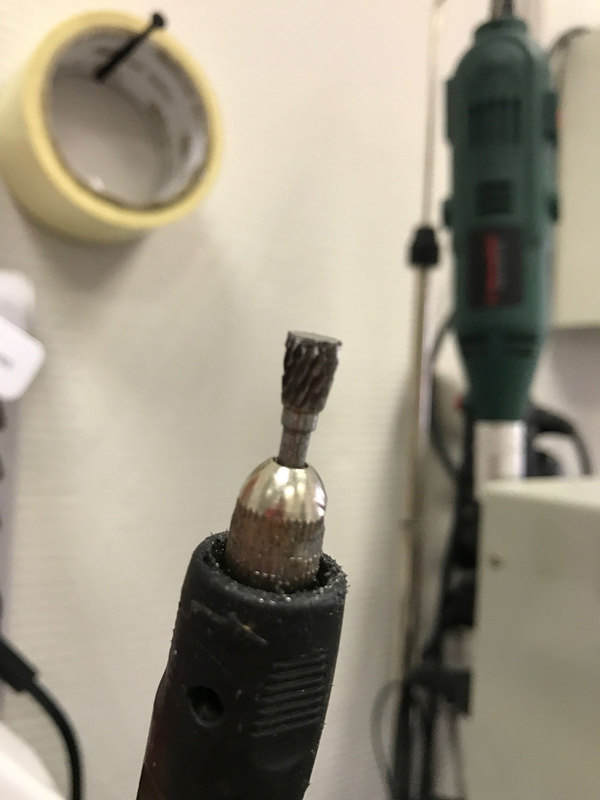

(Шарошка и дремель на фоне)
По программой части всё стандартно. Обычный компьютер на семёрке и набор программаторов. Каждый программатор нацелен на разные работы, например z3x - прошивка и восстановление IMEI самсунгов, ipbox v2 - прошивка NAND памяти айфонов и айпадов. Easy JTAG - прошивка памяти почти всех современных смартфонов, а так же извлечение данных из устройств, не подлежащих ремонту. TL866 - прошивка всех типов eeprom и spi памяти, куда входят все модели ноутбуков, а так-же макбуки.
(Слева направо по порядку - RiffBox, IPbox v2, Easy JTAG, TL866, z3x box, UFS, перемотанный изолентой Infinity Box и тестер-зарядка для аккумуляторов всех типов IMAX B6)
Перейдём к оборудованию, необходимому для переклейки стёкол на модульных экранах.

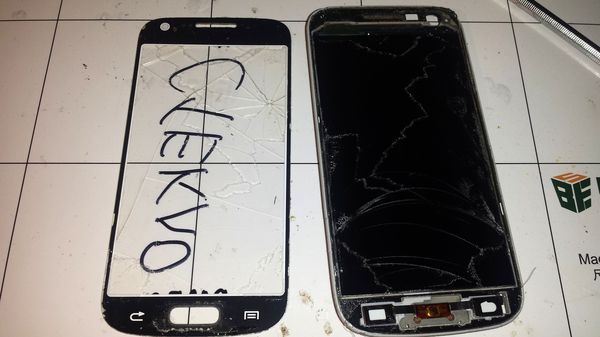

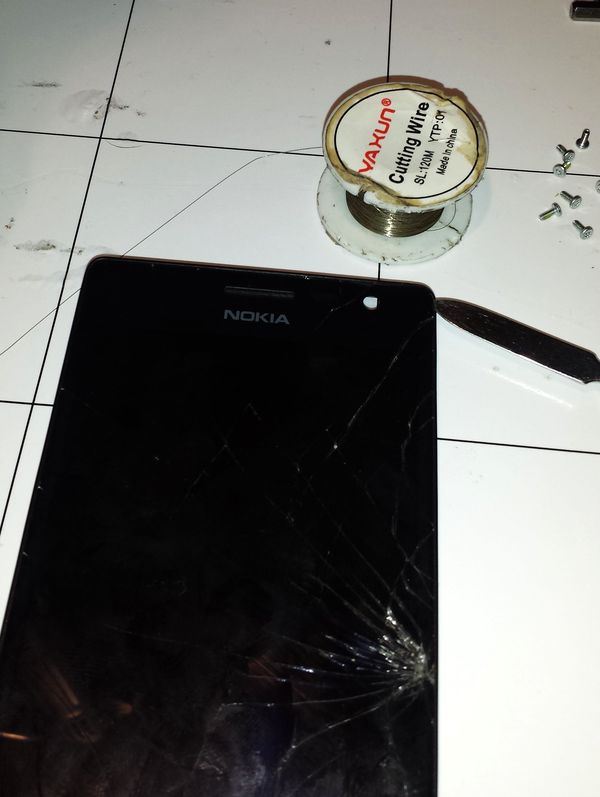

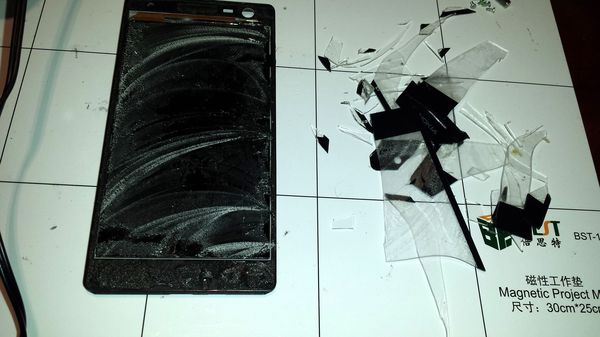

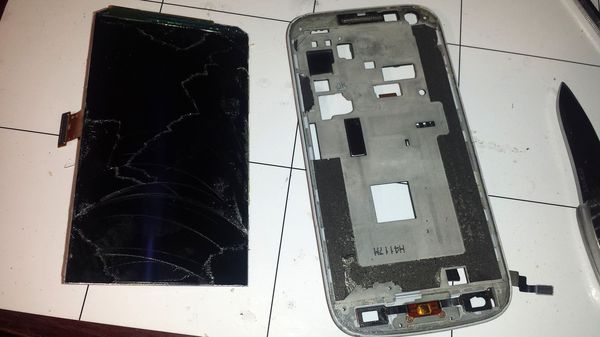

В первую очередь нам необходимо срезать старое стекло с экрана. Делается это с помощью вакуумного сепаратора с функцией нагрева. Верхняя панель нагревается и вакуумирует дисплей, для удобства срезания стела, а боковые - для фиксации телефона при разборе или сложной срезке стекла, где верхняя часть сепаратора не подходит. Стекло срезается молибденовой струной, толщиной 0.02мм.

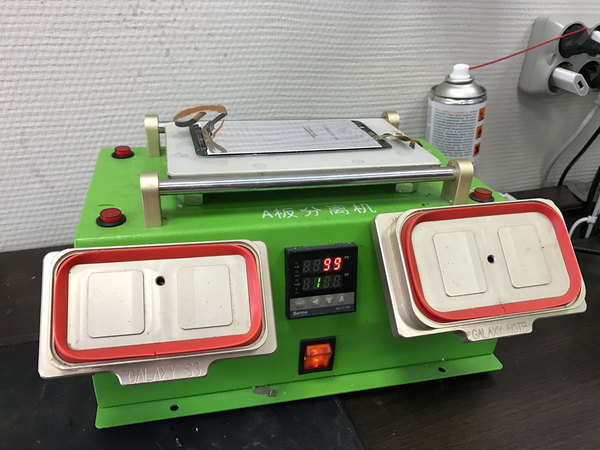

(Сепаратор)

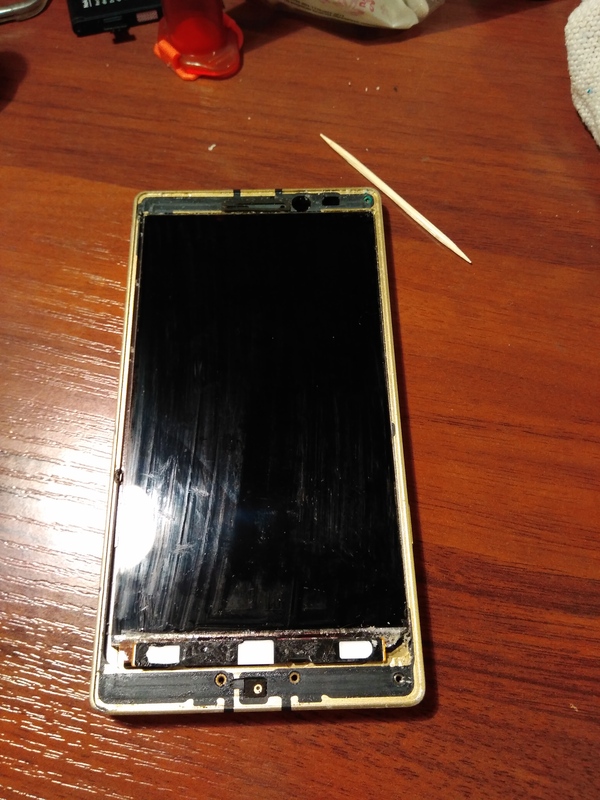

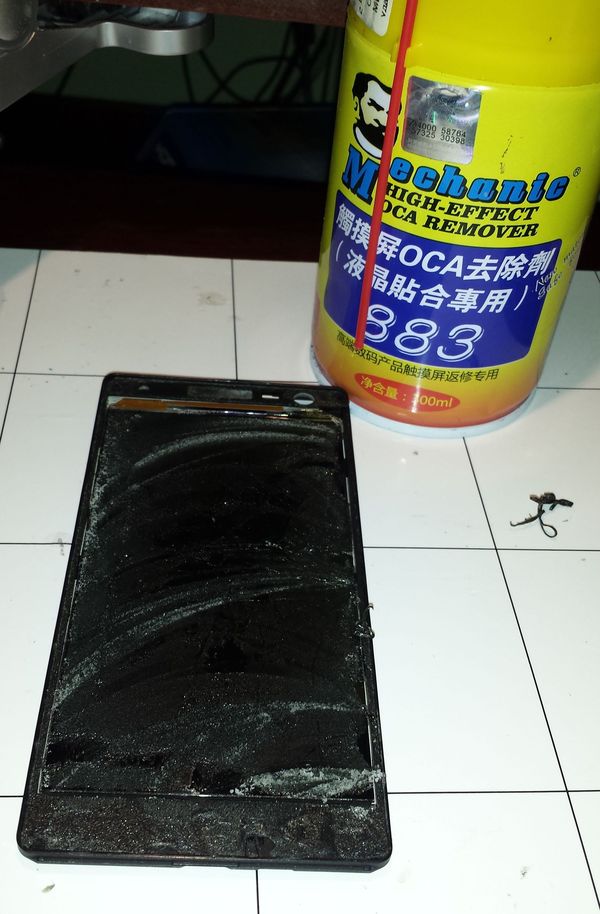

Далее у нас представлены 2 станка, левый используется для снятия и установки рамок на iPhone(горячий пресс), а правый для срезания остатков клея или поляризационной плёнки. Всё это тоже происходит под нагревом.

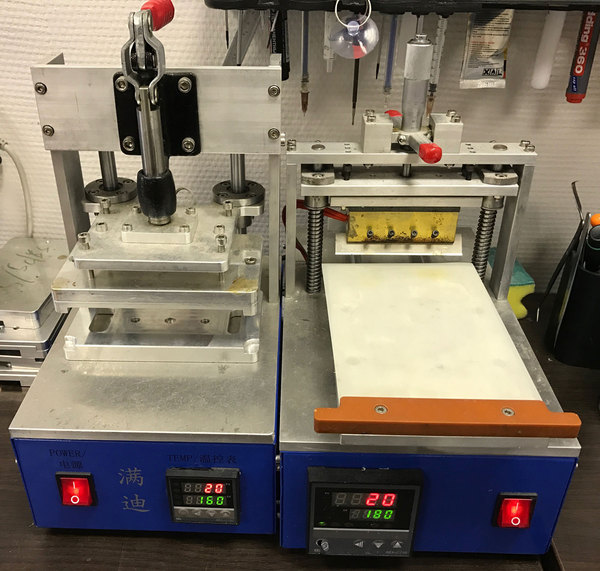

(Станки - "рамкователь" и "срезатель")

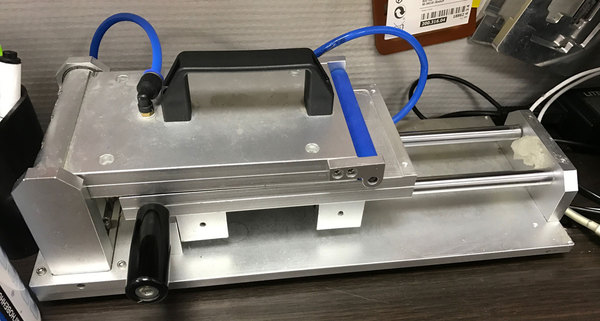

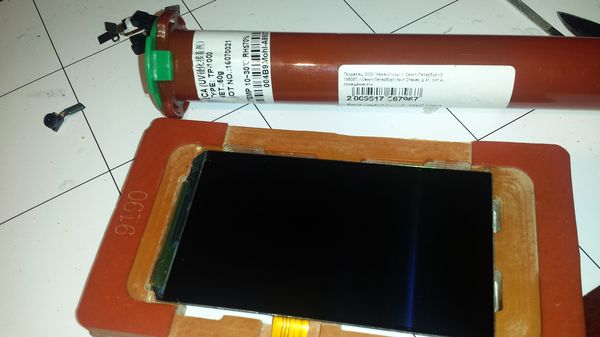

Ещё один необходимый станок - ламинатор плёнок. Предназначен для нанесения поляризатора и OCA клея на стекло или дисплей. Работает на вакууме.
(Ламинатор ручной)

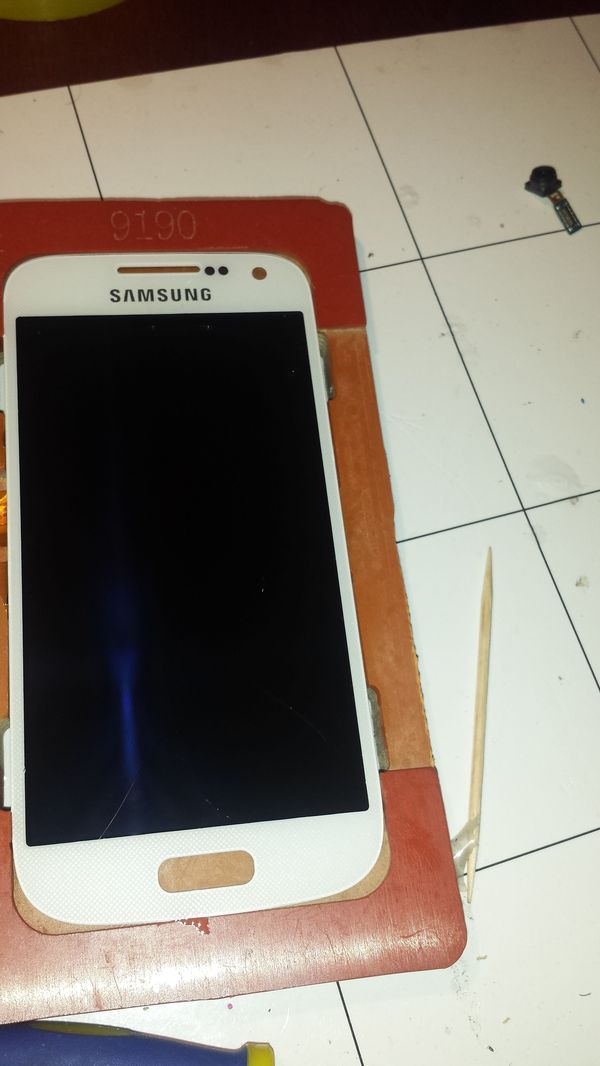

После подготовки экрана к склейке со стеклом заготовка кладётся в вакуумный пресс и запрессовывается при отрицательном давлении. После запрессовки заготовка кладётся в автоклав, который создаёт положительное давление в 7атм, что приводит к удалению оставшихся после пресса пузырьков воздуха между стеклом и дисплеем.

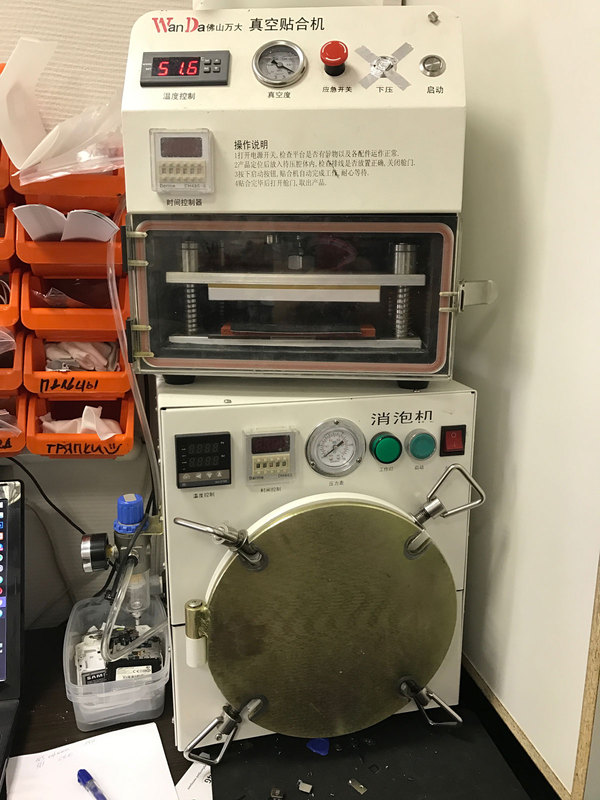

(Ламинатор - сверху, автоклав - снизу)
После автоклава дисплей готов к установке в рамку(если того требует процесс) и окончательной сборке.
Если будут какие вопросы - задавайте, постараюсь ответить.
