Некоторые личности были недовольны тем, что у меня скудные посты в последнее время. Ну а хуле, нет ни вдохновения, ни воображения.
Ну собственно получайте с полна. Думаю будет частей 5 точно под завязку=)

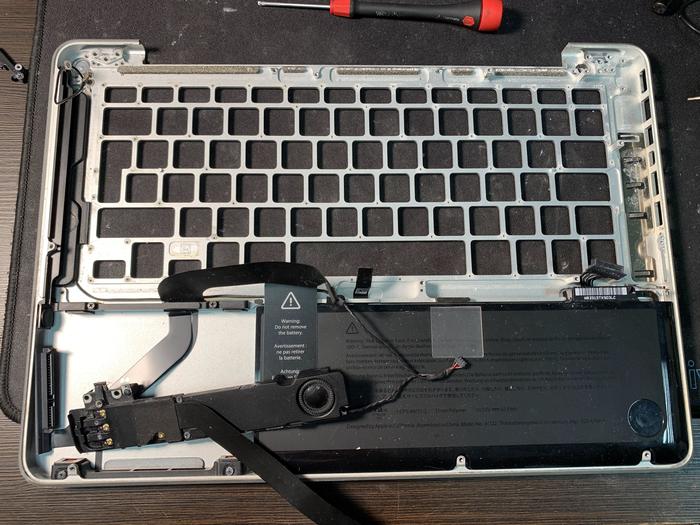

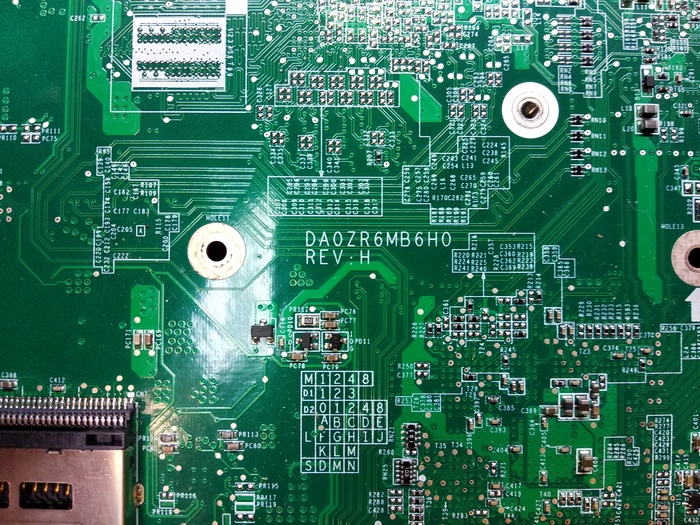

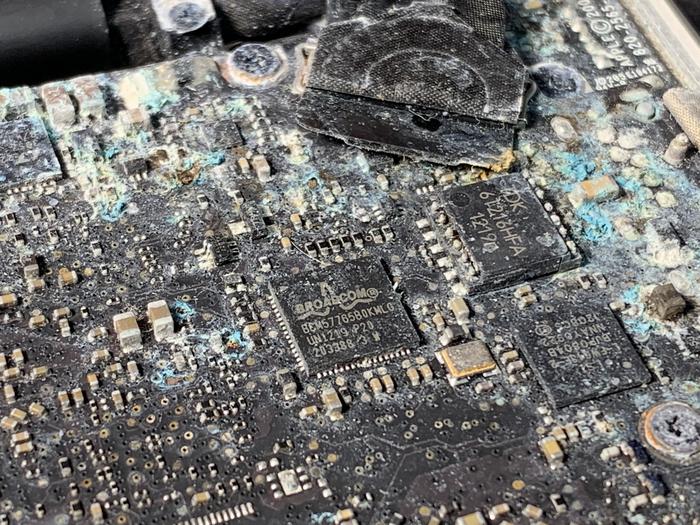

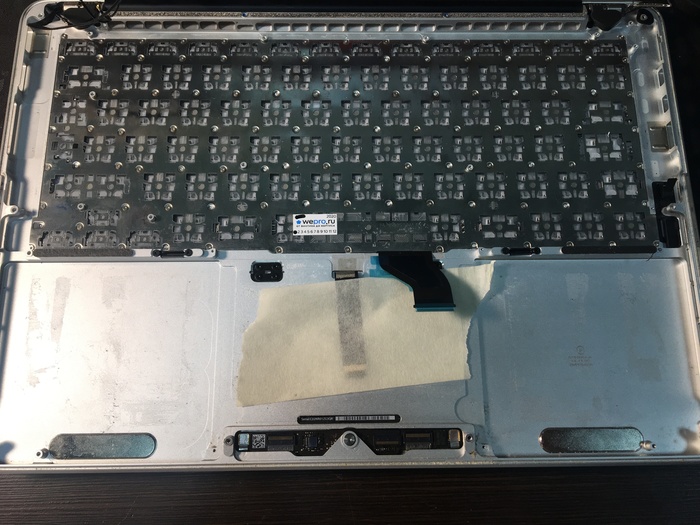

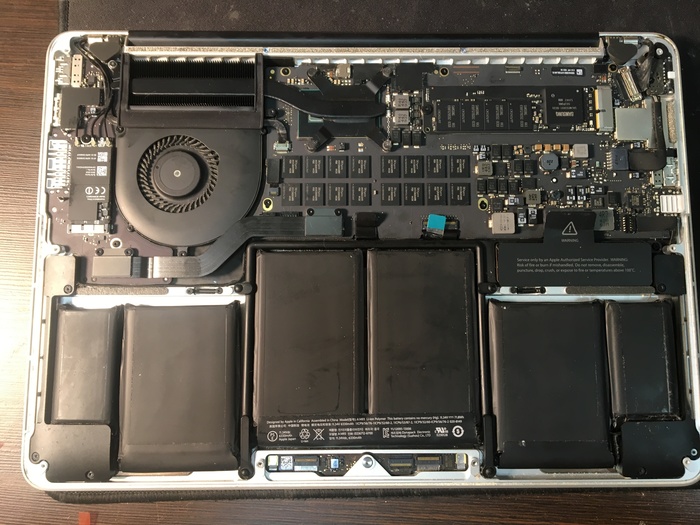

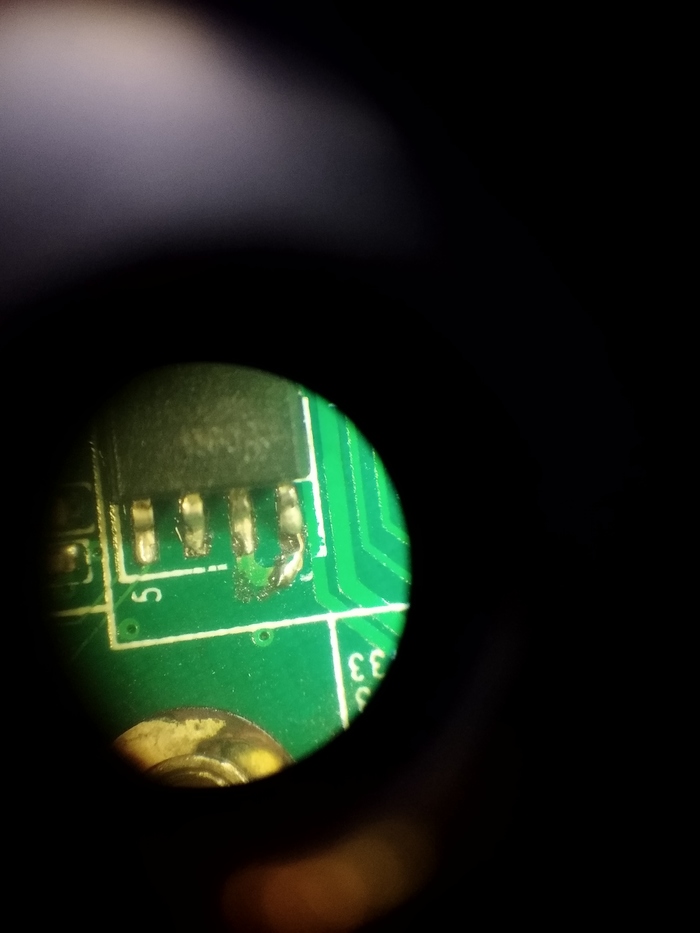

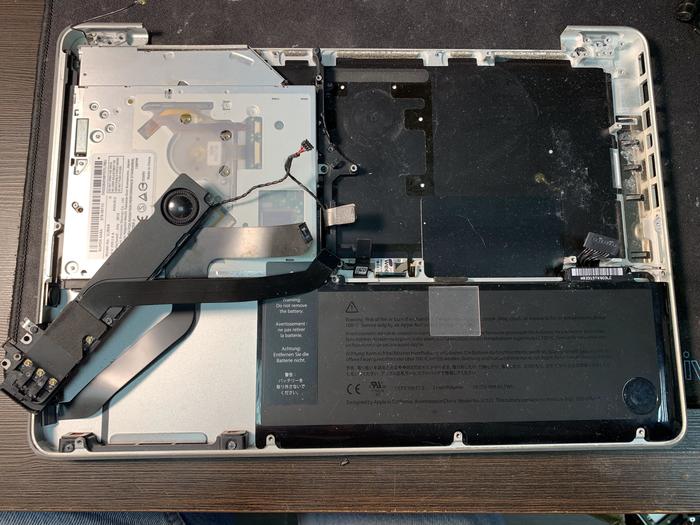

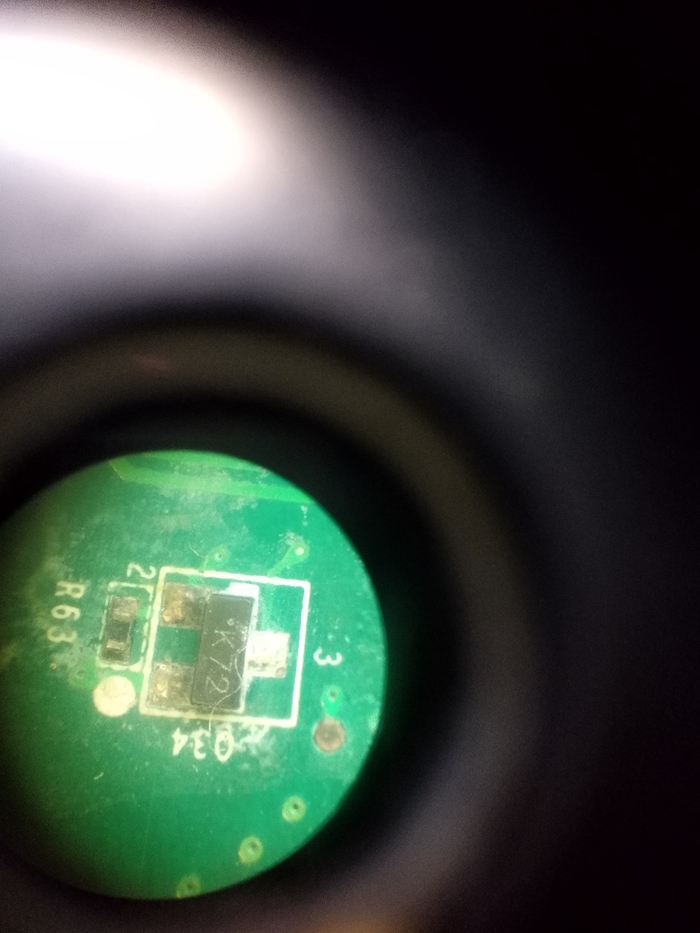

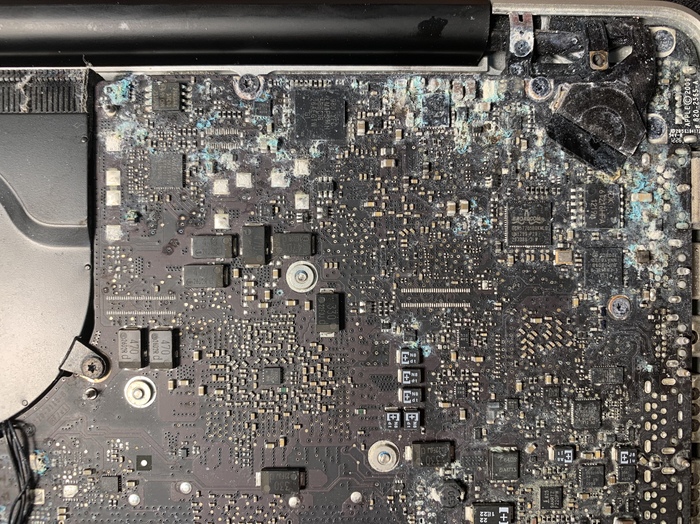

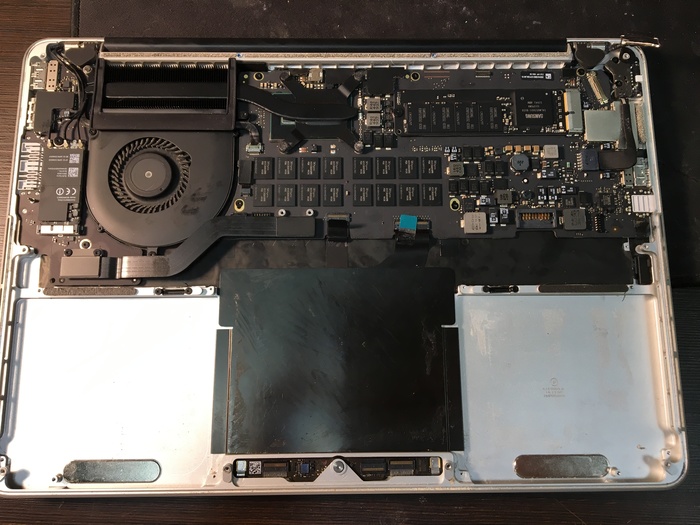

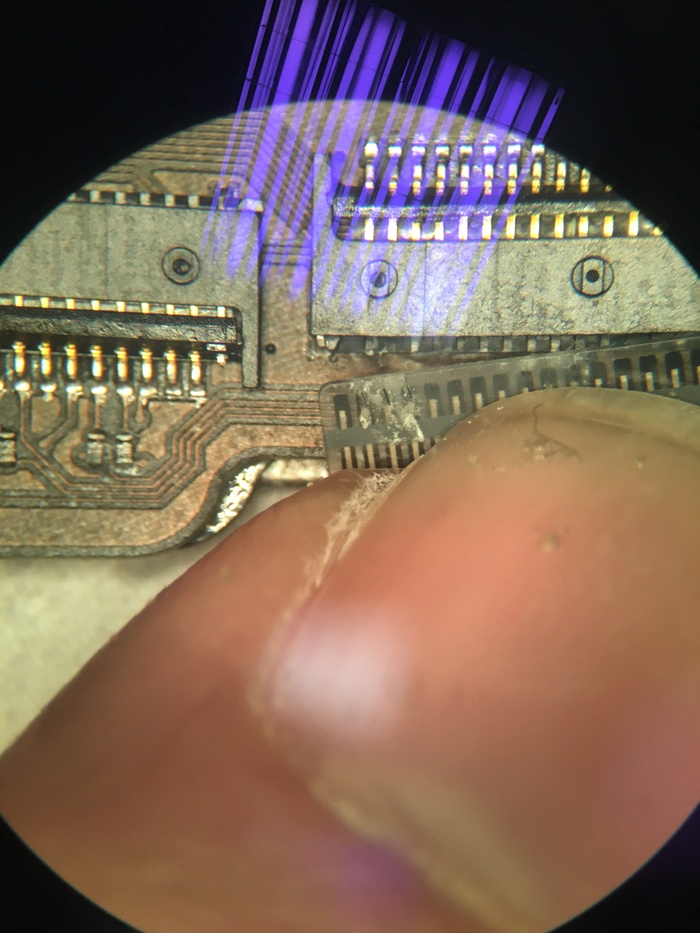

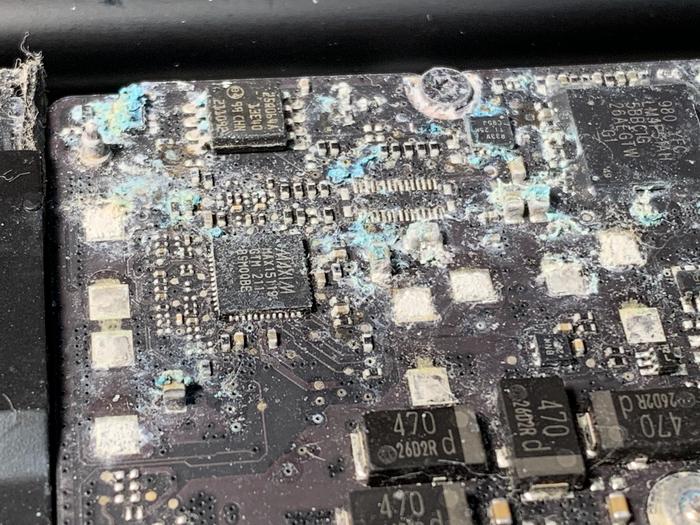

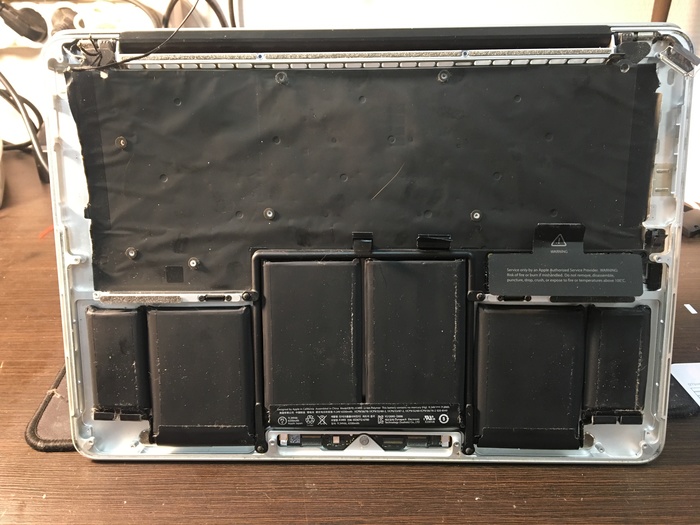

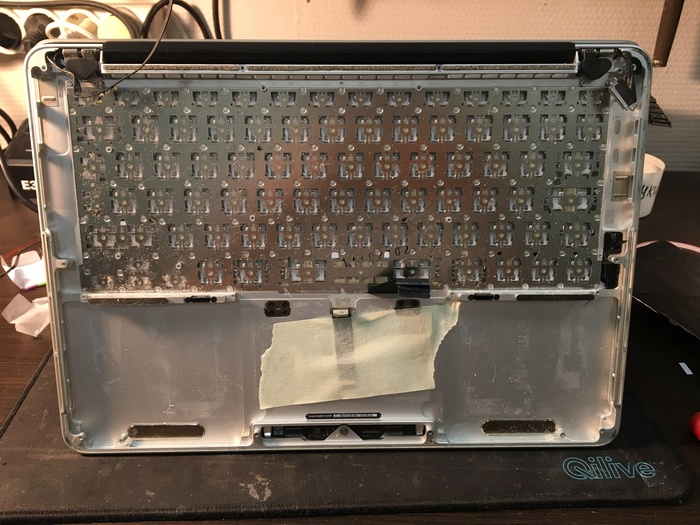

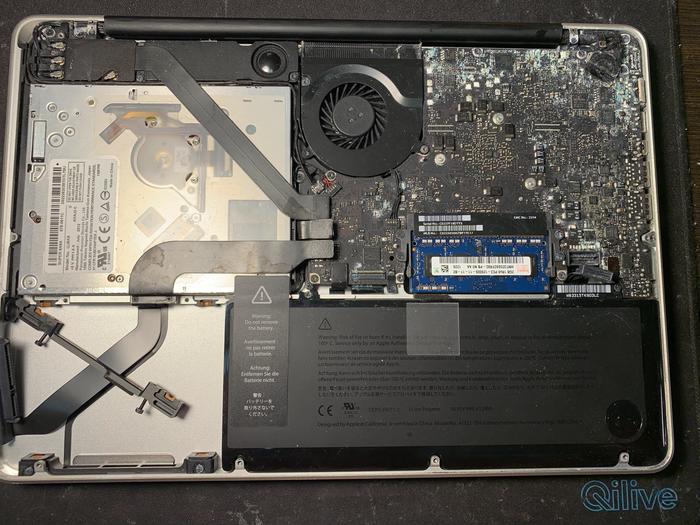

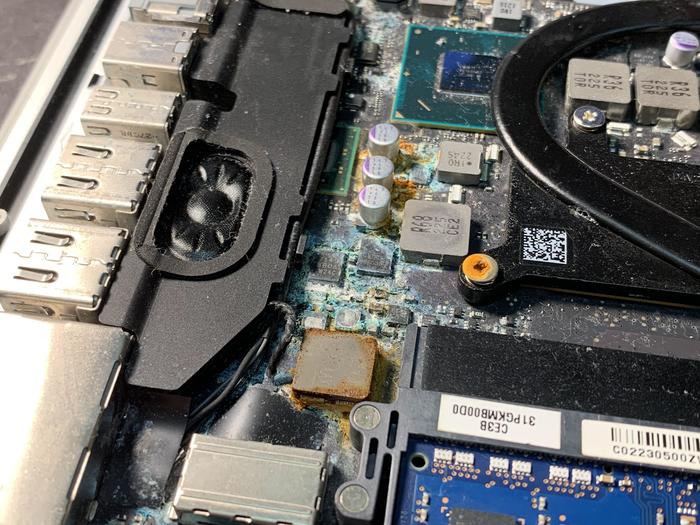

Подвернулся просто дикий случай, о котором я не могу не рассказать. Принёс постоянный клиент мак. Владелец утопил ноутбук в бассейне о_О. Я даже представить не мог, что такое возможно в принципе. Открутив нижнюю крышку я увидел это:

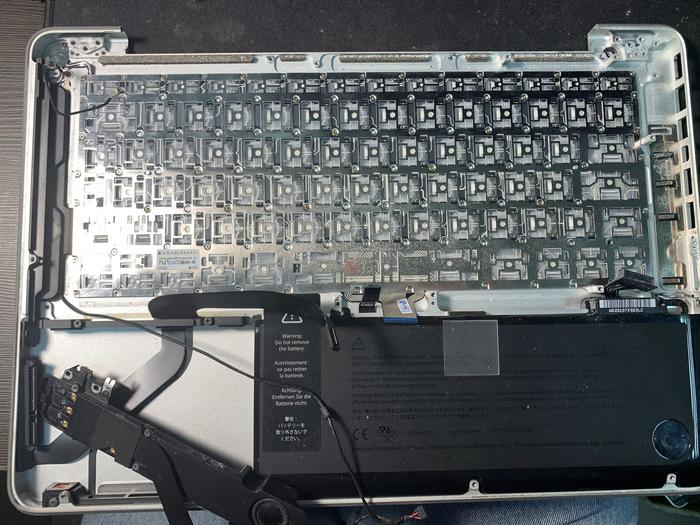

Жесткий диск владелец сам снял

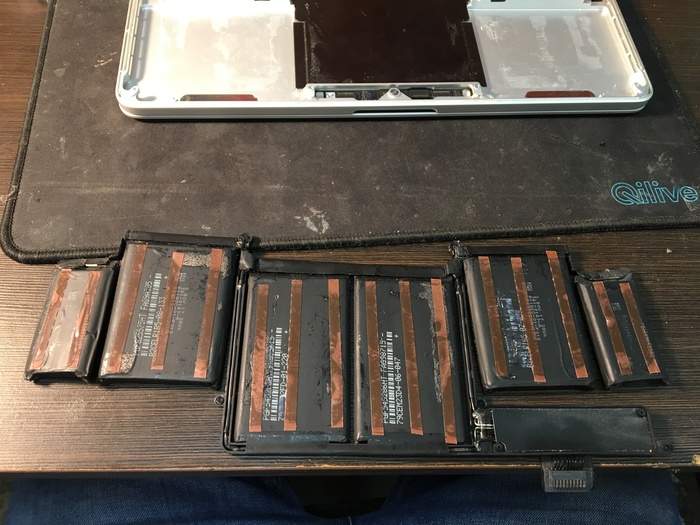

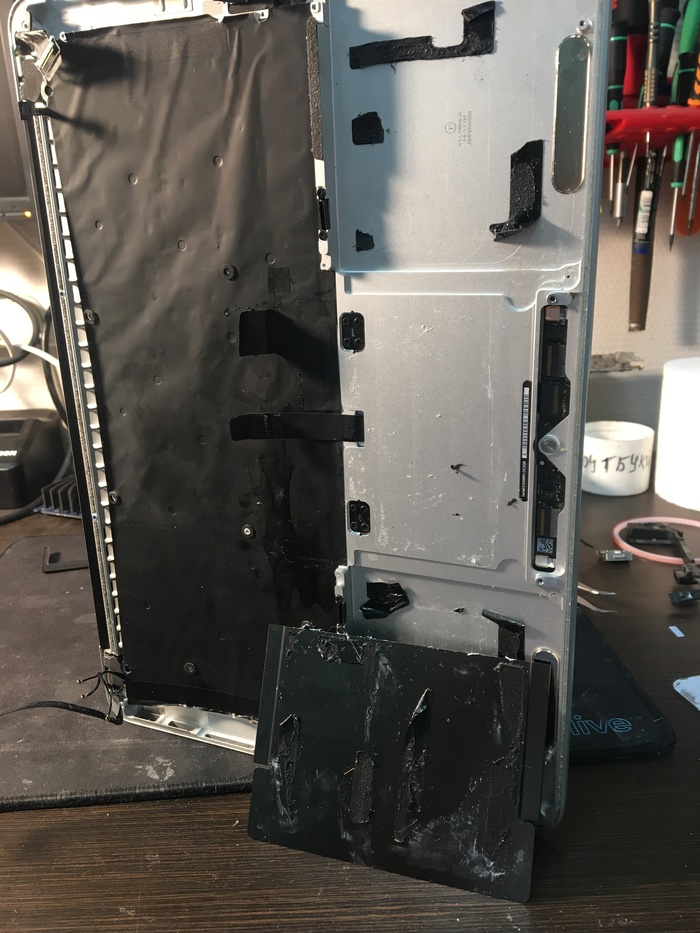

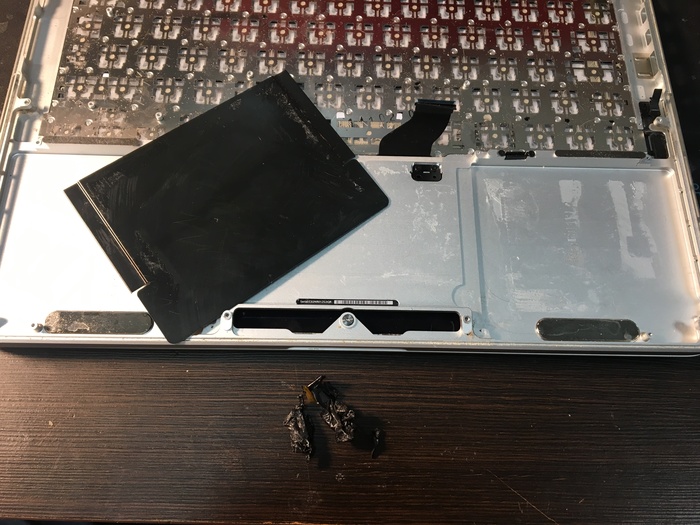

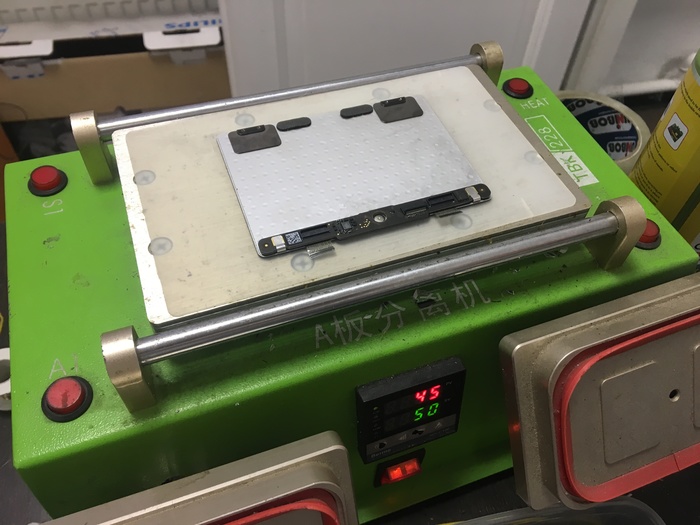

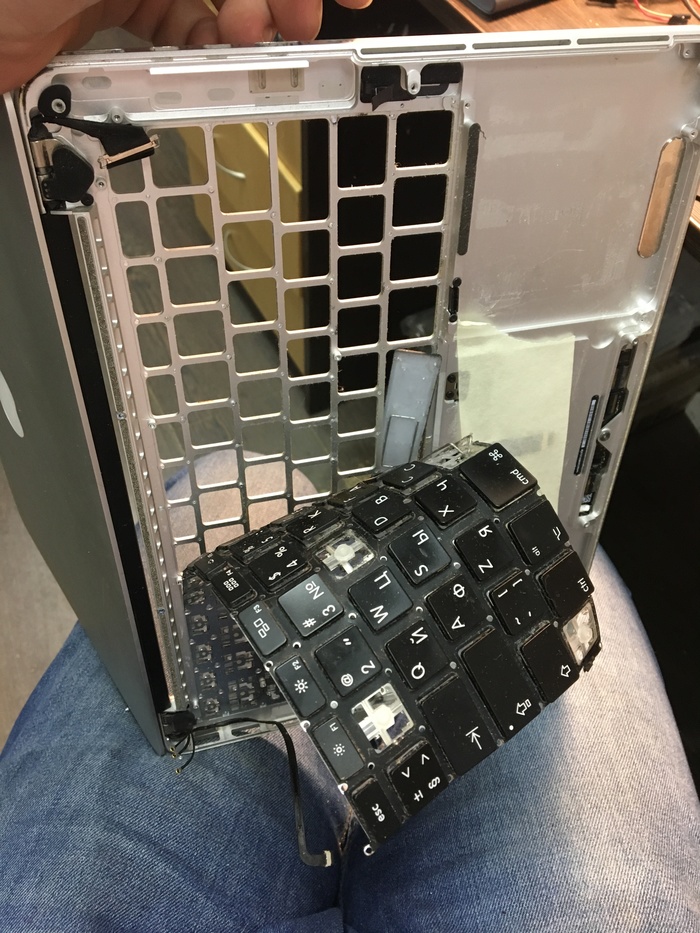

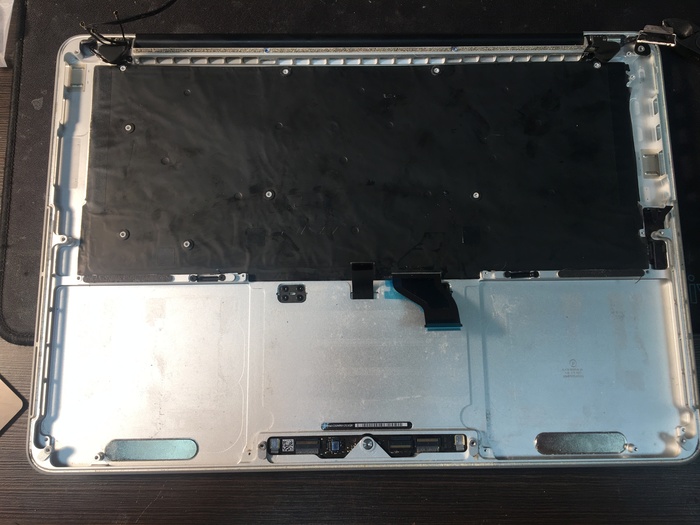

Первая мысль: "Пиздец. Это нереально. Ладно плата, так булькнулся судя по всему полностью. Клавиатура труп точно, тачпад, аккум, матрица скорее всего тоже. Сказал заградительный ценник в 25к в надежде, что мак заберут и я забуду об этом, как о страшном сне. Мак забрали, я выдохнул. Но радость моя была недолгой, через 2 часа владелец вернулся и сказал "делаем".
Давать заднюю не вариант. Тем более народу сейчас не особо много, время есть свободное. Можно поковыряться, опыт в подобных залитиках есть, чаще всего успешный.
Сказал владельцу что потребуется 3-5 дней и вероятнее всего thunderbolt порт и firewire не будут работать(там около 25 вольт, они горят в первую очередь со сквозной коррозией), на что получил согласие, налил чаю и сел думать, что мне делать с этим всем и как вообще дальше жить?

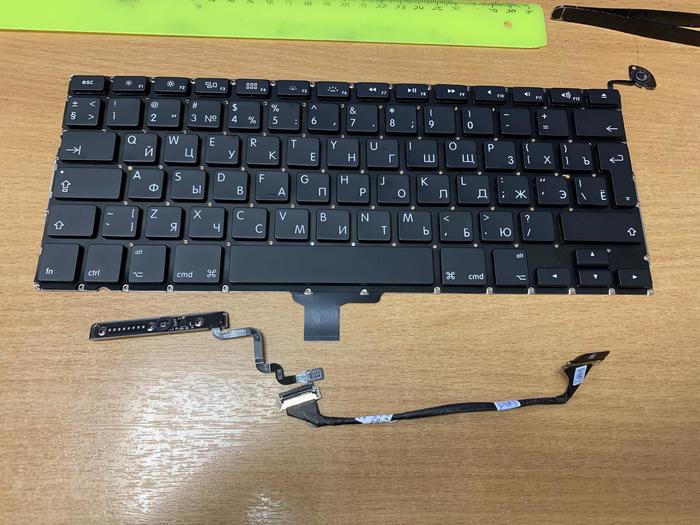

Решил для начала снять всё навесное с платы и отмыть в тёплой воде любимой щеткой и фейри.

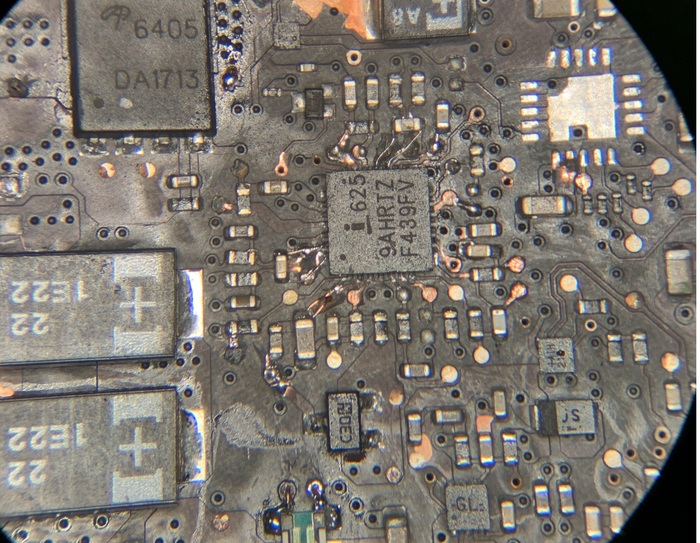

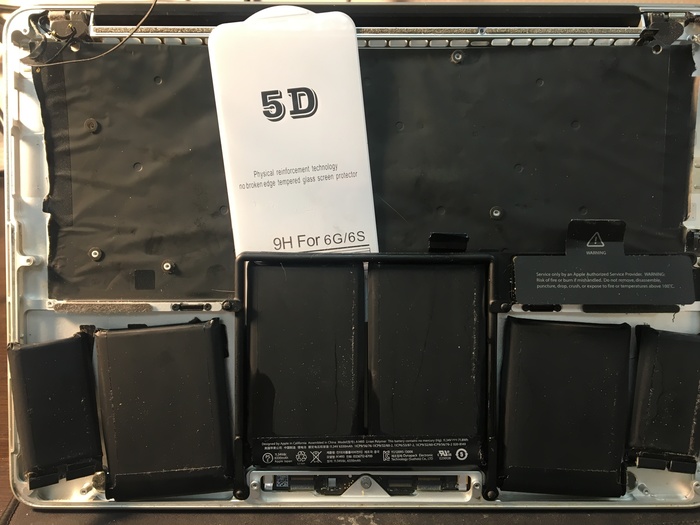

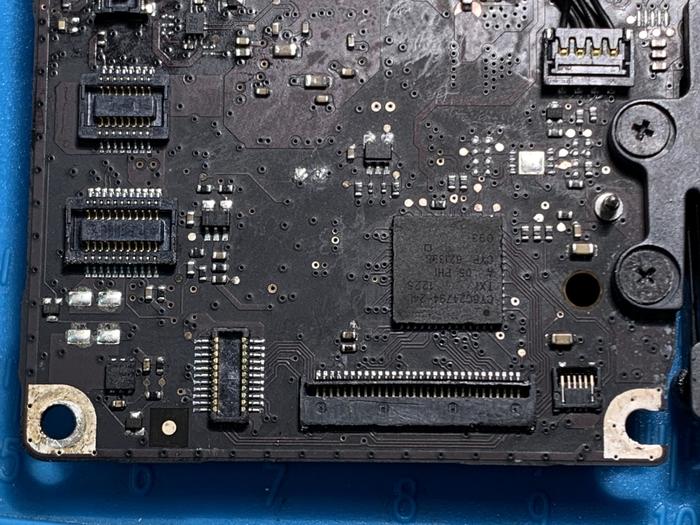

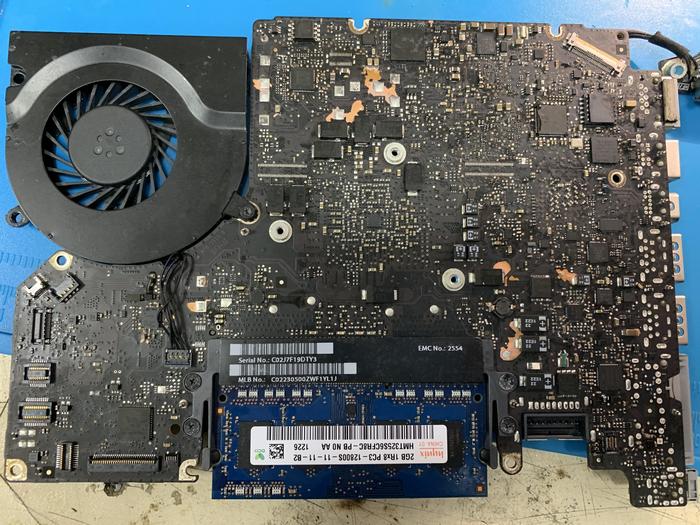

Помыл, уже не так страшно выглядит
Ради прикола подключил зарядку. А вдруг?
Вдруг бывает только пук, сказал мне мак монотонным ультразвуком. Послушайте это)
Прикольно, подумал я. Такого я еще не видел. Кинул плату на подогрев, чтобы убрать остатки влаги. После сушки звук пропал, но плата всё равно не заработала(
Итак, поехали.
Первым делом нам нужно понять, есть ли входящее питание от блока питания на плате. Негорящий индикатор на коннекторе не показатель, т.к. стартовое напряжение на коннекторе должно присутствовать всегда, когда блок питания вставлен в сеть.

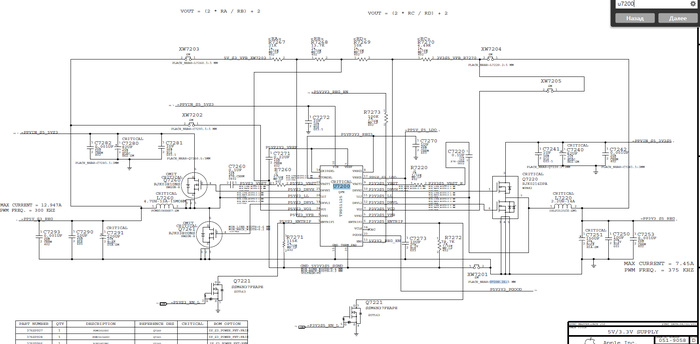

В этом нам поможет схема нашей платы 820-3115. Плюс этой схемы в том, что на 3 странице есть Power Sequence, так называемый алгоритм запуска питаний. Кстати на всех маках, да и обычных ноутбуках он довольно схожий.

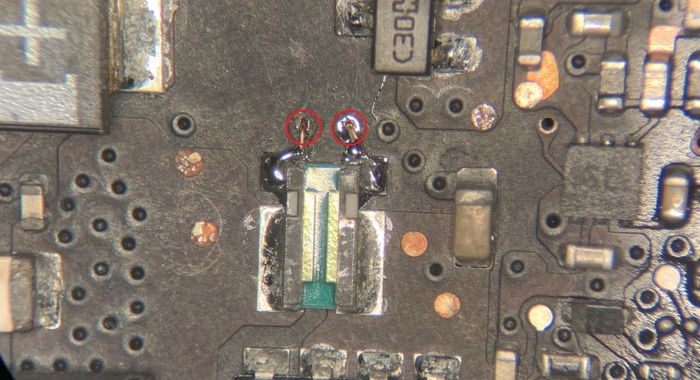

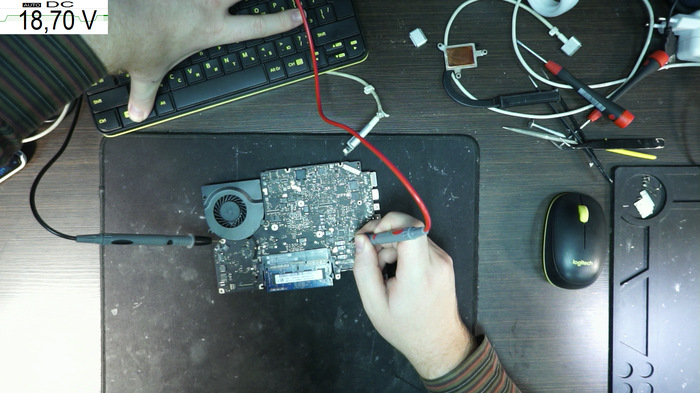

Смотрим схему, Питание с блока у нас приходит на коннектор J6900, далее идет через предохранитель F6905. Вот на нем и проверим входящее напряжение.

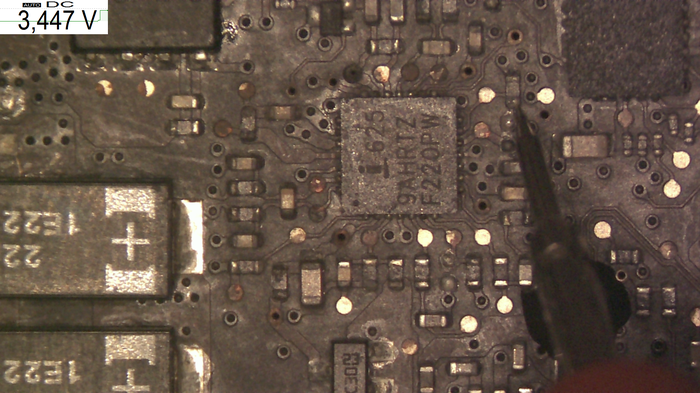

Напряжение в норме, смотим дальше по схеме предохранитель F7040, это основное питание платы PPBUS_G3H, которое формирует чарджер u7000. Проверим, работает ли чарджер корректно.

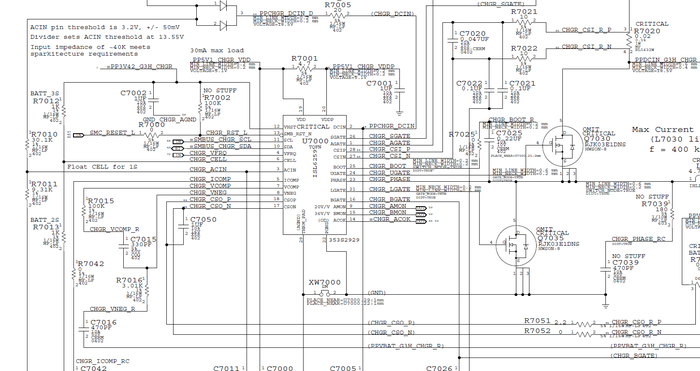

Напряжения нет, сразу проверям на сопротивление относительно земли, переключая тестер в режим ОМметра, сопротивление несколько десяток кОм. Короткого по этой линии нет, значит чарджер неисправен, либо не имеет нужных для старта сигналов. Смотрим схему

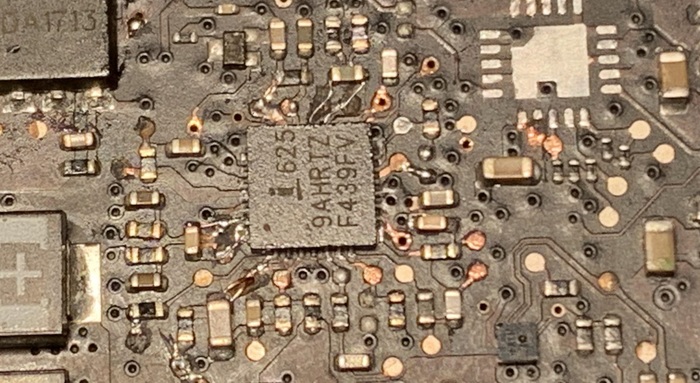

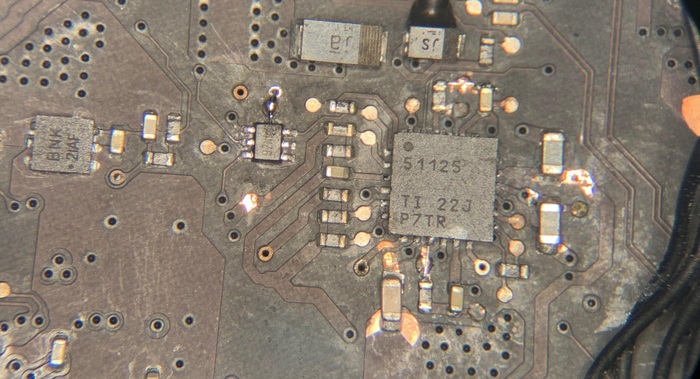

Так выглядит чарджер в бордвью
Первый необходимый сигнал PPCHGR_DCIN, это питание чарджера.

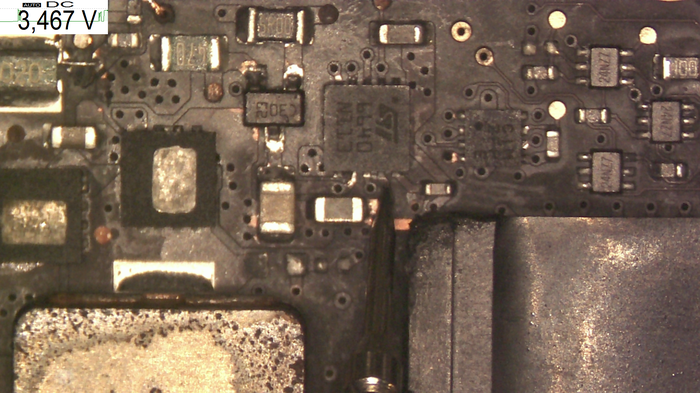

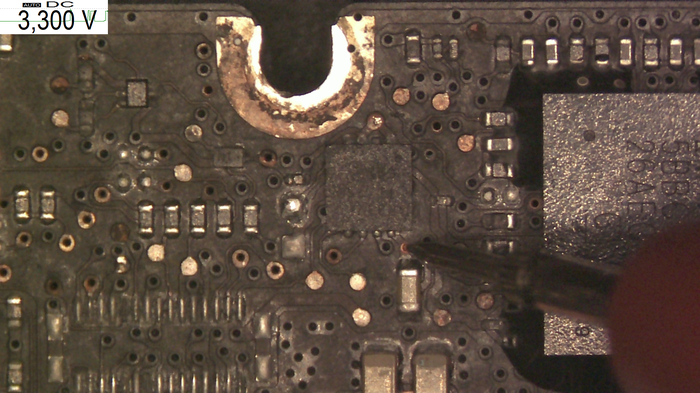

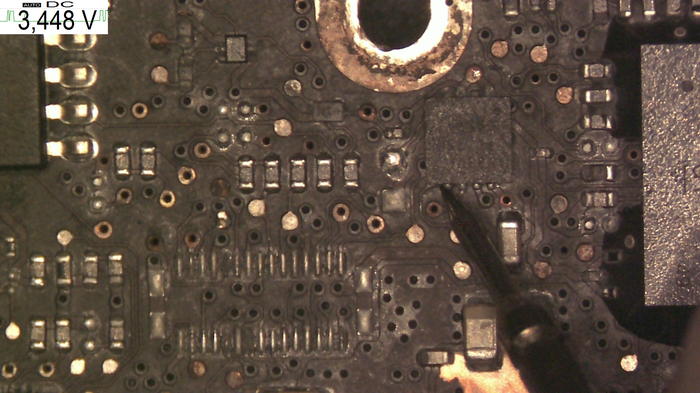

Питание микросхемы есть. Следующее, что требуется микросхеме для работы - это сигнал RESET, или по русски сигнал "запуск". На сигнале ресет должна быть логическая 1, это 3.3В. Проверим напряжение на сигнале reset, по схеме он у нас называется CHGR_RST_L и приходит он от сигнала SMC_RESET_L, на пути к которому есть 0ом резистор R7000 (читай перемычка/предохранитель). Проверяем напряжение
Напряжение 0.06 вольт. Сопротивление опять же килоомы, короткого нет ни с одной стороны резистора. Резистор тоже прозваниваю, он в порядке, 0ом. Сигнал SMC_RESET_L кроме как в чарджер, еще идет в мультиконтроллер SMC и тоже ему говорит что пора бы и поработать

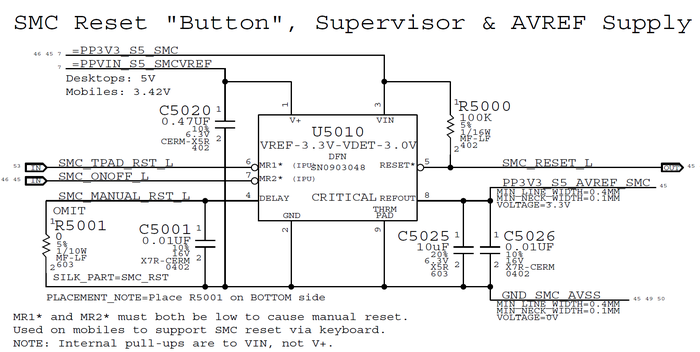

Формирует сигнал SMC_RESET_L микросхема U5010. Так же она формирует опорное напряжение PP3V3_S5_AVREF_SMC для работы SMC.
Проверим опорку, может с ней всё в порядке. Кстати, кому интересно, выводы на микросхемах в корпусах QFN и подобных, где контакты распологаются по краям микросхемы считаются от контрольной точки против часовой стрелки. Отметил контрольную точку и выводы
Напряжения нет. Сопротивление мегаомы, короткого замыкания нет. Смотрим что необходимо для работы микросхемы U5010. Это питание PPVIN_S5_SMCVREF и PP3V3_S5_SMC. По факту на плате эти напряжения являются единым питанием цепи PP3V42_G3H. На бордвью это видно наглядно. Красный и желтые контакты - это одна цепь

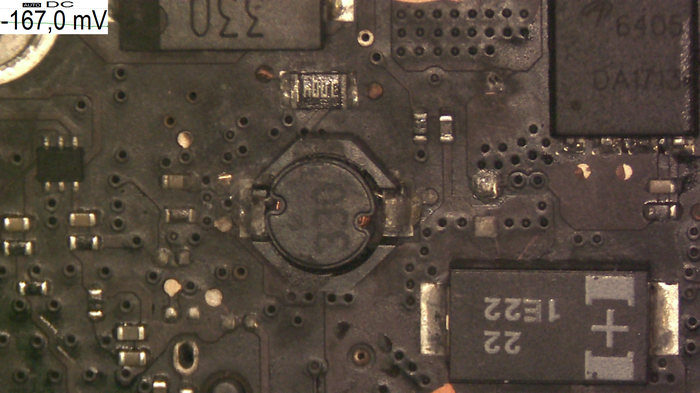

Проверям напряжение этой линии (PP3V42_G3H)
Всего 0.1В. Маловато. Сопротивлении линии 1К, короткого нет. Идём дальше. Кто же у нас формирует PP3V42_G3H? А это микросхема U6990. Забегая вперед, скажу, что напряжение PP3V42_G3H и PPBUS_G3H являются первичными напряжениям в маке, которые всегда находятся в режиме боевой готовности. То есть они присутствуют на плате всегда, вне зависимости включен ли компьютер или выключен.

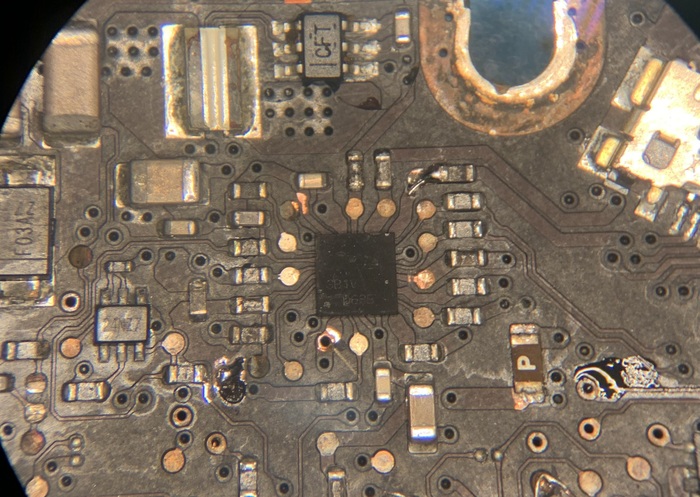

Смотрим напряжение на выводе 7 у микросхемы u6990

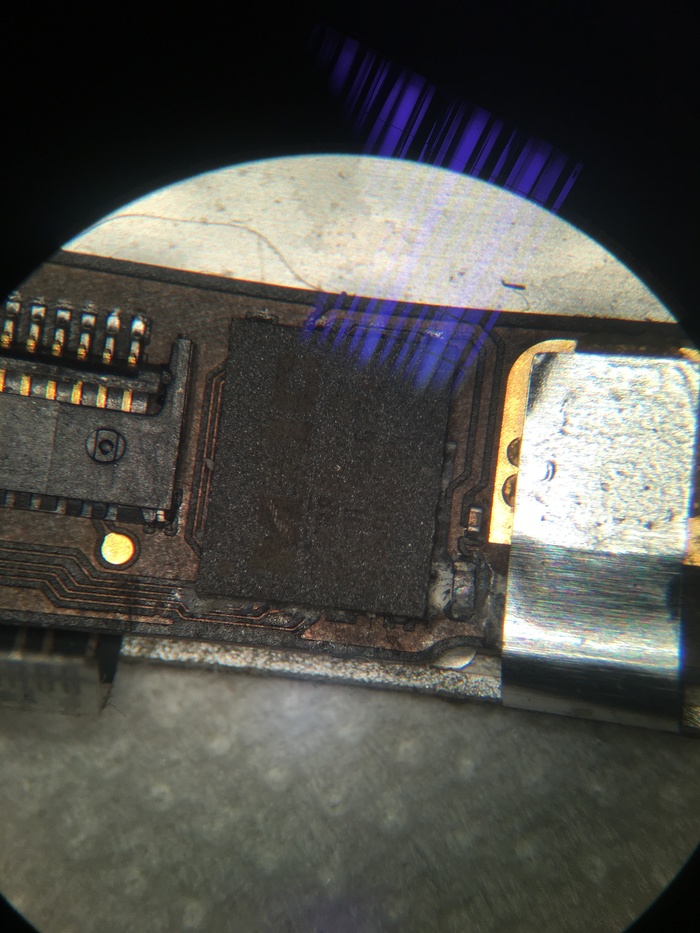

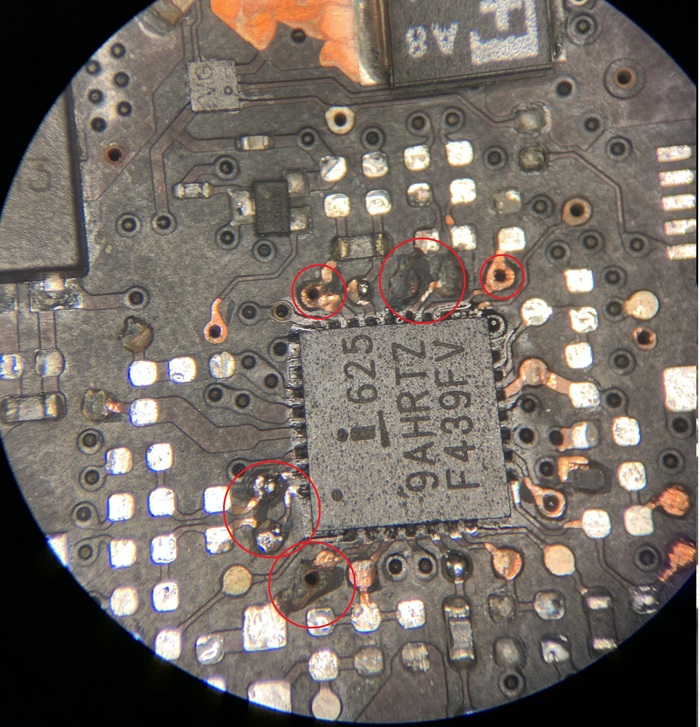

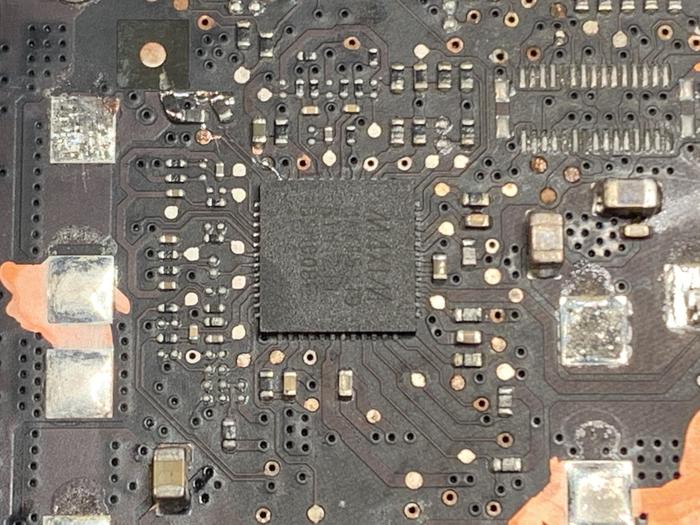

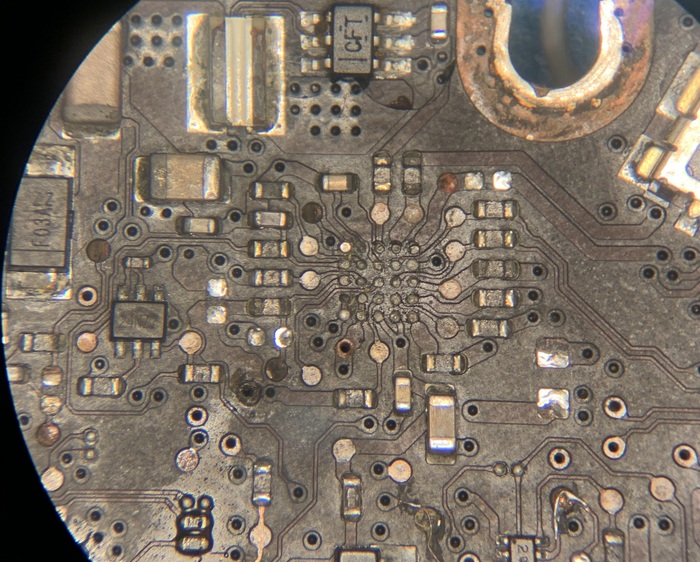

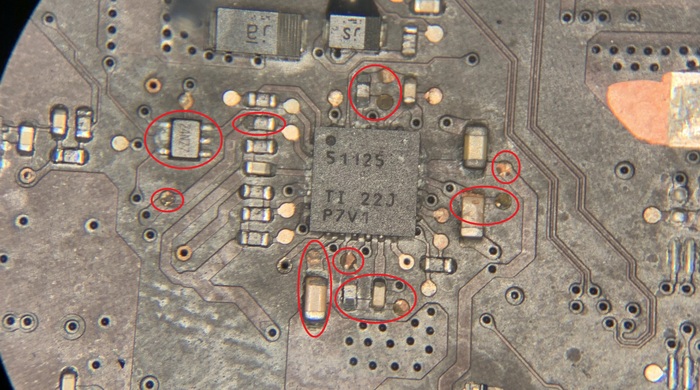

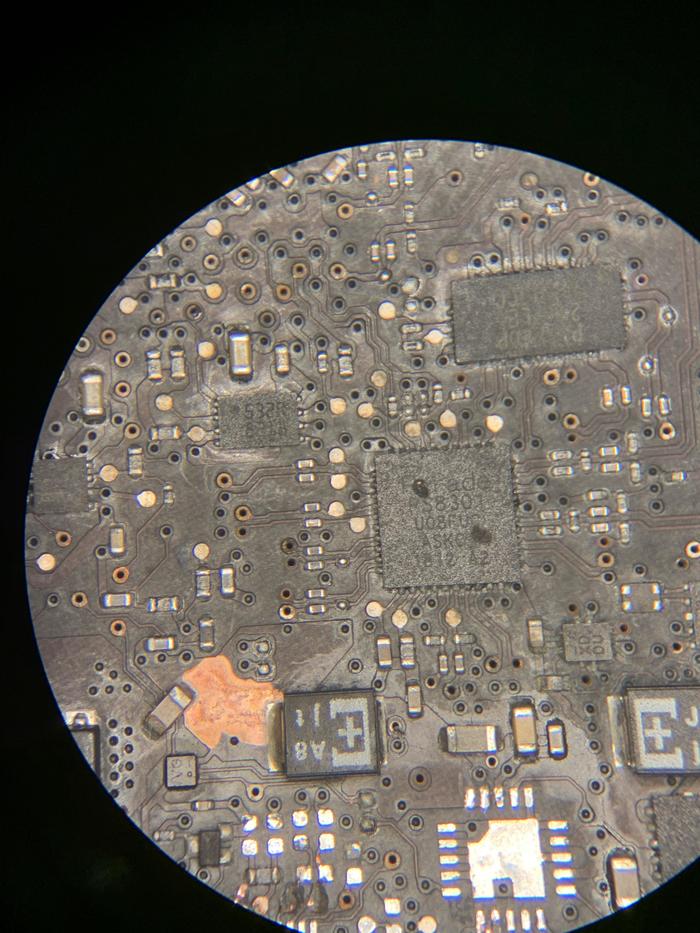

А тут и смотреть нечего, всё сгнило. Будем сносить всё, что не вызывает доверия и ставить с донора.
Cнесли всё

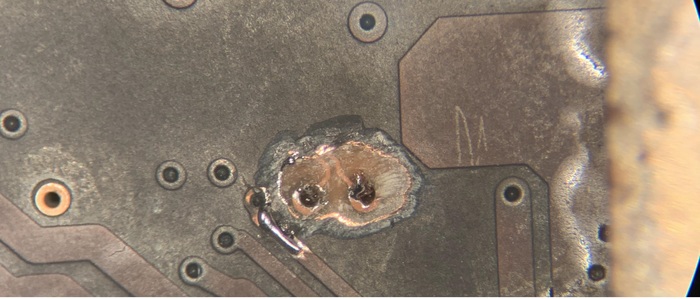

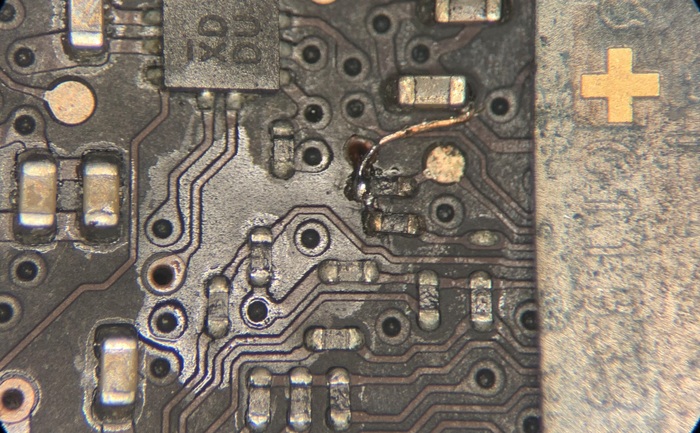

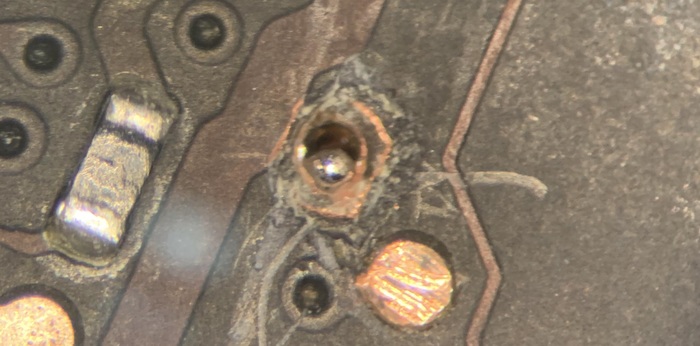

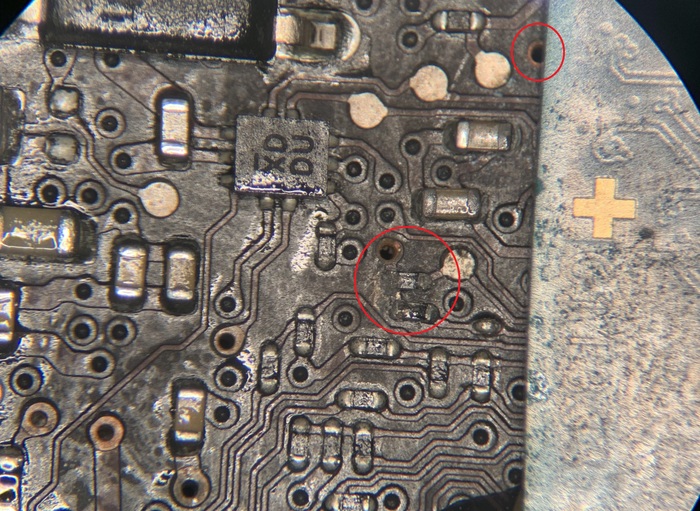

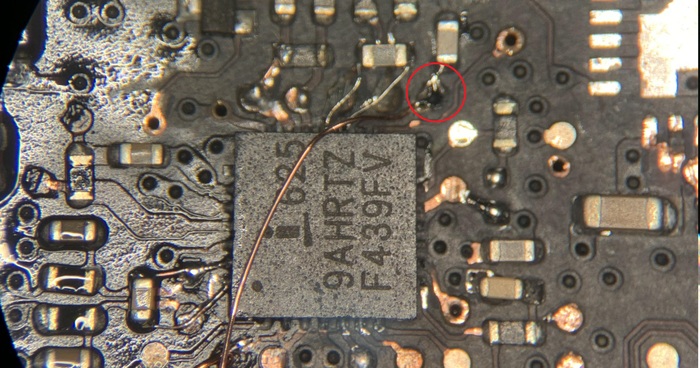

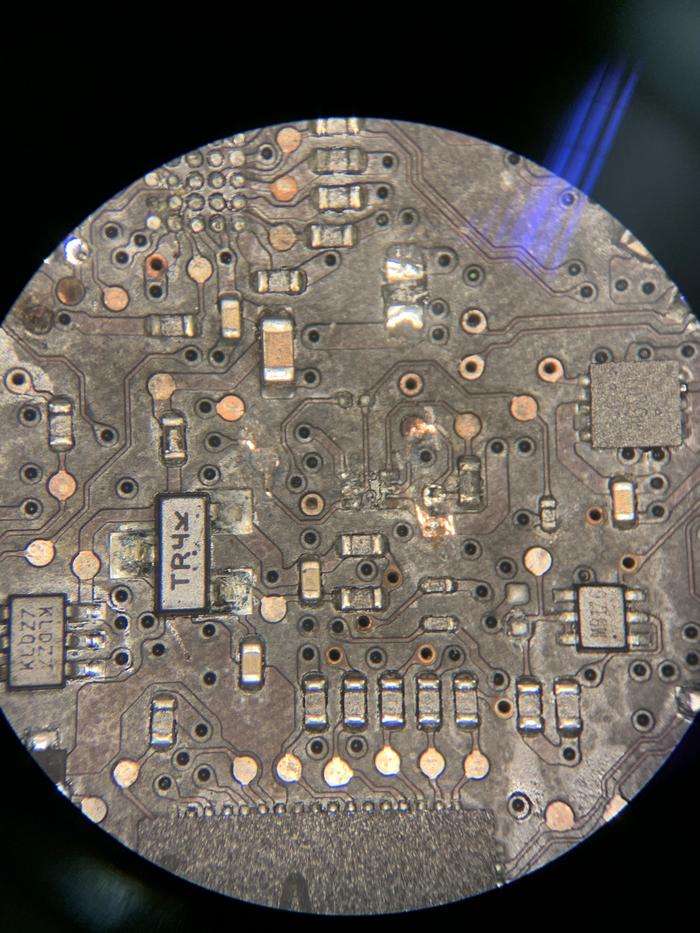

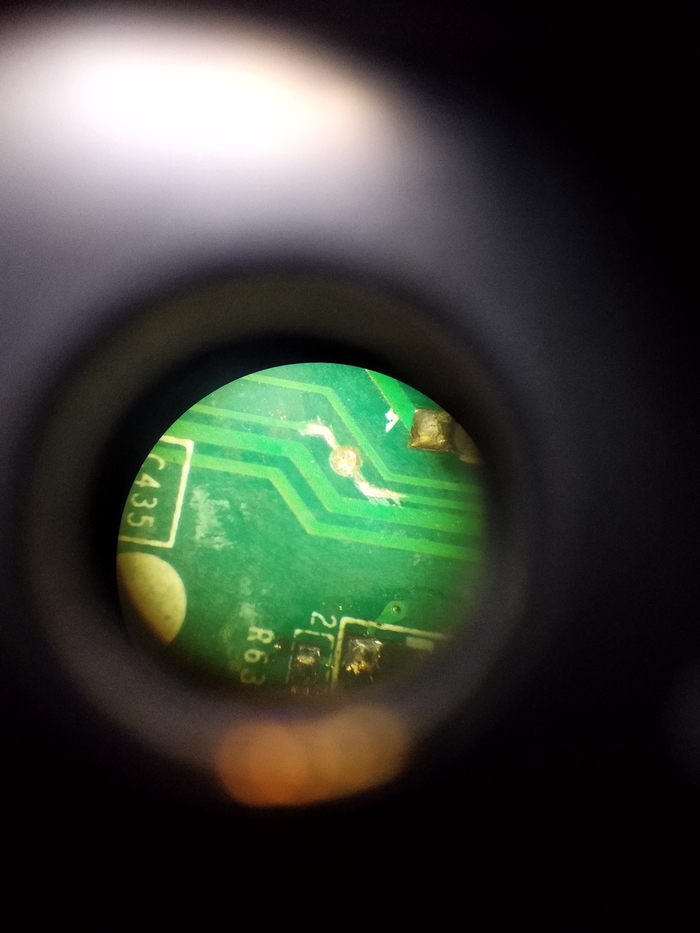

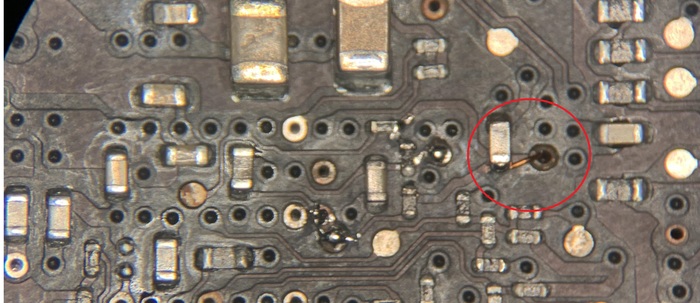

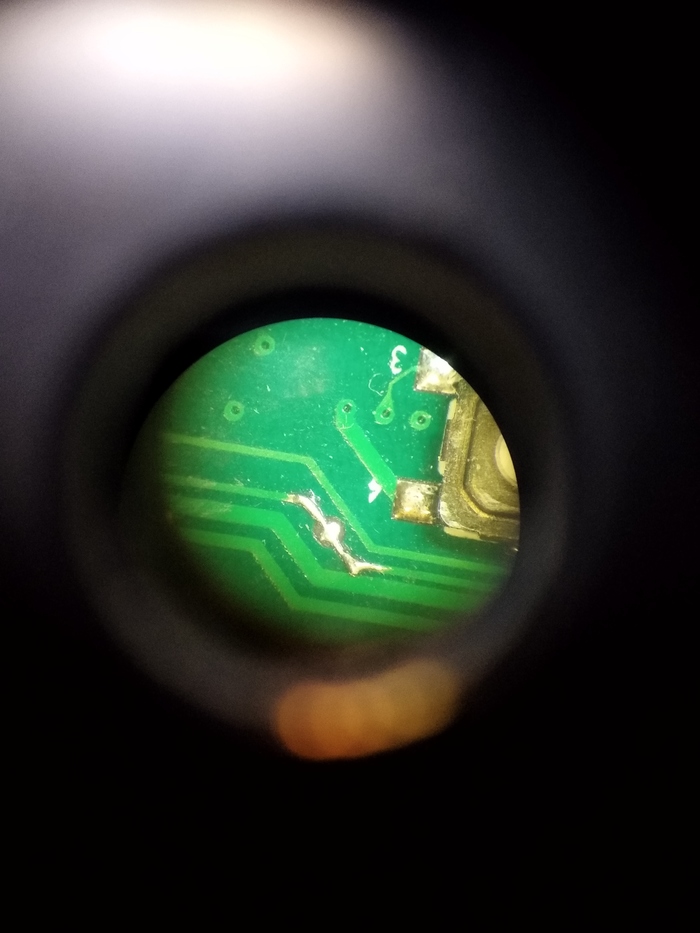

Заодно поковыряв ножичком видим, что дорожка на затвор мосфета рассыпалась.а так же контакт уходящий на другой слой через "колодец" отгнил. Их тоже восстановим
