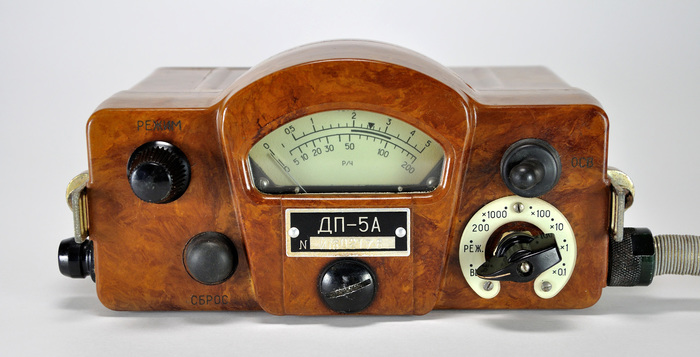

Среди всевозможной старой техники, осевшей у меня на даче, есть и такая вещь, как рентгенметр ДП-5А. Современные приборы того же назначения называют дозиметрами, хотя это и не совсем верно. Он позволяет измерять уровень гамма-излучения, а также определять наличие бета-излучения.

Достался он мне, так сказать, в минимальной комплектации: не было ни выносной штанги для зонда, ни наушников, ни делителя напряжения для питания от внешнего источника. Работоспособность устройства, выпущенного около полувека назад, была под вопросом. Ну а чтобы её проверить, нужно было разобраться, как его правильно запитать и включить.

Выяснилось, что прибору требуются три солевых элемента типа 336, которые сейчас в продаже найти почти нереально. Длина и диаметр у них больше, чем у обычных батареек типа AA. Можно было, конечно, схалтурить и изогнуть крепления, чтобы к ним подошли пальчиковые батарейки, либо вовсе использовать внешний источник, но я решил добиться максимальной аутентичности.

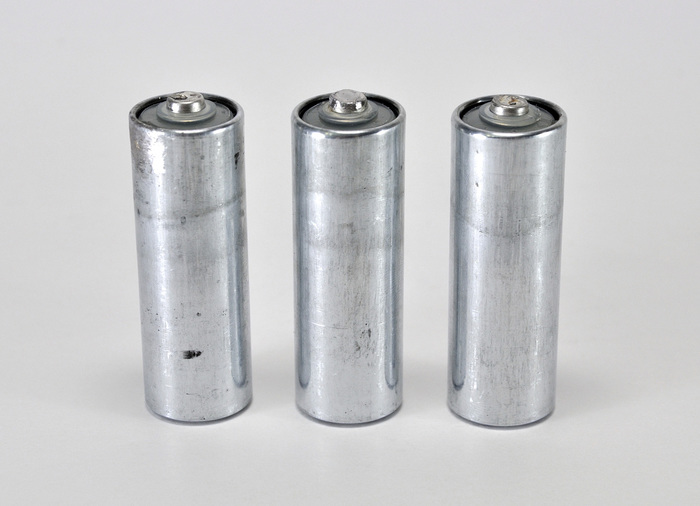

То, что 336-е элементы нельзя купить отдельно, ещё не означает, что они не выпускаются вовсе. Оказалось, что большие плоские батареи типа 3R12 (в СССР известные как КБС, 3336 или «Планета») состоят как раз из трёх искомых элементов.

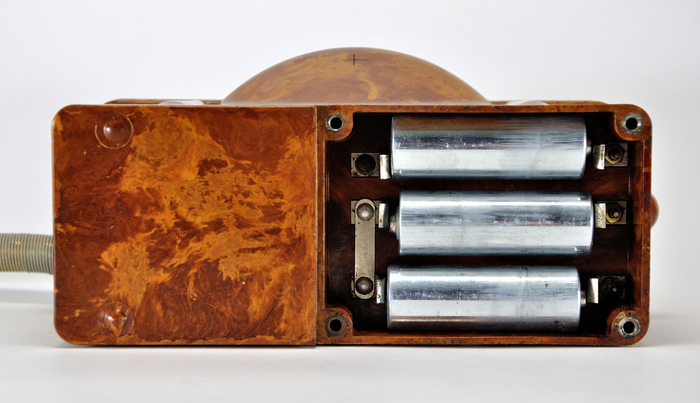

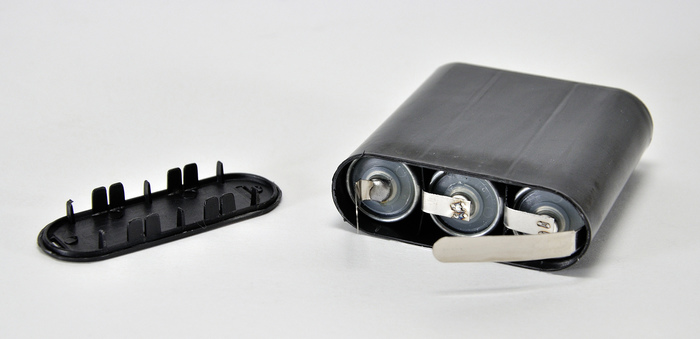

Нужно всего лишь подцепить ножом верхнюю крышку, и откроется вот такой вид:

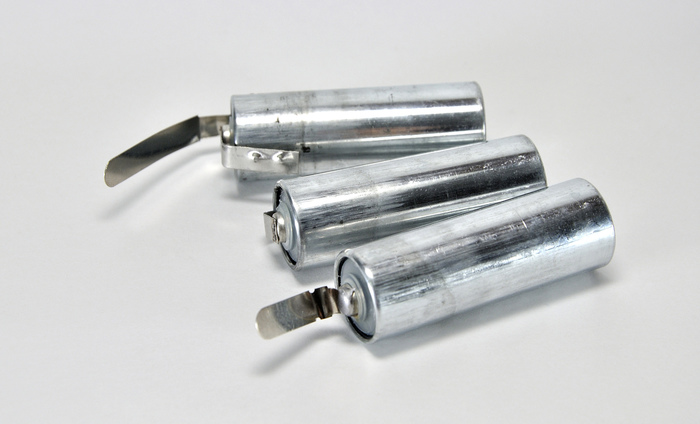

Элементы ничем не закреплены и легко вытаскиваются.

Мешают только приваренные к ним точечной сваркой контакты, но при помощи кусачек и напильника их легко убрать. Главное — действовать аккуратно, чтобы не оторвать лишнего.

Теперь остаётся лишь вставить элементы, соблюдая полярность, и привинтить крышку батарейного отсека, на которой есть выступы, не позволяющие элементам касаться друг друга.  Что интересно, за питание собственно измерительной схемы отвечают лишь два из них, а третий используется исключительно для подсветки.

Волнительный момент первого включения. Щёлкаю тумблером и слышу обнадёживающий писк блокинг-генератора. Перевожу прибор в режим калибровки, и стрелка микроамперметра оживает. Устанавливаю её напротив чёрного треугольника на шкале. Прибор готов к работе! Но как получить хоть какие-то показания, если живёшь не в Чернобыле? Диапазон измерений начинается с 0,05 мР/ч (миллирентген в час), тогда как естественный фон составляет около 15 мкР/ч, или 0,0015 мР/ч.

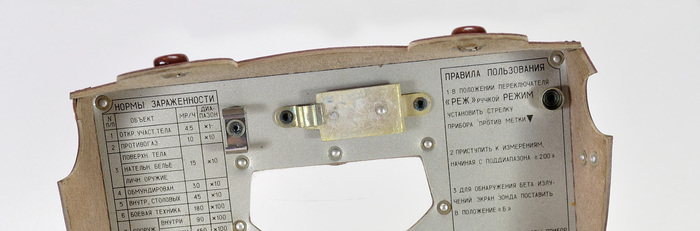

«У вас нет радиации, поэтому я принесу её с собой». Дальновидные создатели устройства предусмотрели в нём встроенный источник бета-излучения. За прямоугольной шторкой на крышке футляра, которую вы могли видеть в самом начале поста, скрывается кусочек стронция, покрытый фольгой.

Здесь можно было бы вспомнить вот эту картинку:

Но на самом деле источник очень слабенький, и если не спать с ним в обнимку месяцами, ничего с вами не случится.

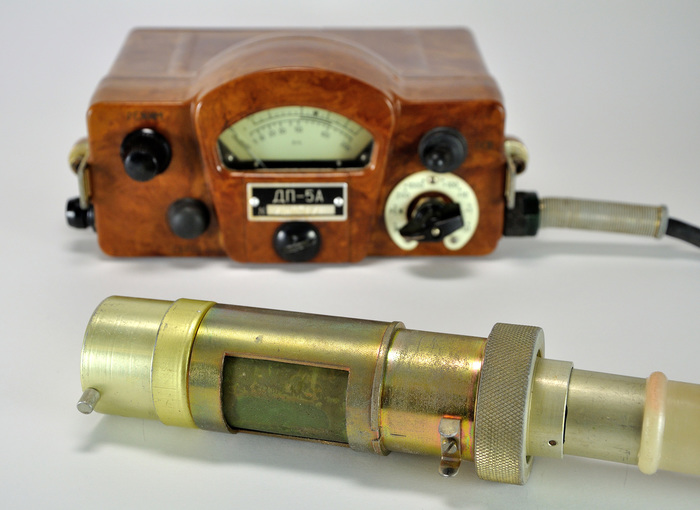

Чтобы проверить прибор, нужно взять его зонд (цилиндрическая штуковина на переднем плане), повернуть рамку на нём в положение «Б» и положить его на специальные держатели на кожухе футляра.

Если источник ещё не выдохся, а прибор исправен, стрелка в диапазоне ×100 (ну или хотя бы ×10) должна значительно отклониться. В моём случае так и произошло.

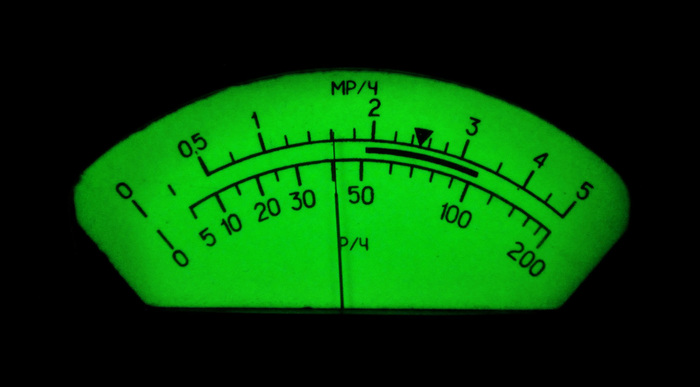

Шкала прибора покрыта световозвращающей краской, так что если «зарядить» её под солнцем или под яркой лампой, в темноте она по-фоллаутовски весело будет светиться зелёным:

А для полного погружения в атмосферу стоит изготовить переходник с двухконтактной вилки для наушников на стандартный разъём 3,5 mm jack, и тогда можно будет ещё и слушать аутентичный треск счётчика Гейгера.

В быту по причине низкой чувствительности таким рентгенметром измерять почти нечего. Разве что проверять на опасность всякие старые железяки, например, приборы со шкалами на базе СПД (светомассы постоянного действия). Всё-таки он предназначен для использования на реально заражённых участках, и его предельные показания соответствуют уровню излучения, при котором смерть наступает за несколько часов.

Здесь стоит сделать пояснение касательно единиц измерения. В разных приборах и в литературе можно встретить рентген, рад, бэр, грей, зиверт, а ещё кюри и беккерель. Плюс говорят то про радиационный фон, то про дозу радиации. Обычному человеку недолго и запутаться.

Если коротко, кюри и беккерель (это кратные величины, 1 Ки = 37 ГБк) характеризуют активность вещества, т. е. то, сколько распадов в нём происходит в единицу времени. Бытовые дозиметры это не измеряют.

Рентген, рад и бэр — это устаревшие внесистемные единицы. В рентгенах (Р) измеряют экспозиционную дозу гамма-излучения для сухого воздуха, что не очень удобно, потому что нас больше интересует, какой вред излучение наносит живым организмам. В радах измеряют поглощённую дозу, т. е. объём энергии ионизирующего излучения, поглощённый единицей массы вещества. Аналогом рада в СИ является грей, 1 Гр = 100 рад. Бэр — это биологический эквивалент рада, который учитывает особенности реагирования на ИИ со стороны живого организма. Аналогом бэра в СИ является зиверт, 1 Зв = 100 бэр.

Все вышеперечисленные единицы служат для описания дозы (суммарно накопленной за какой-то период), но приборы, называемые дозиметрами либо рентгенметрами, фактически измеряют не общую дозу (иначе их показания всё время росли бы), а дозу в единицу времени, т. е. мощность дозы, или радиационный фон. Современные приборы обычно показывают фон в микро- или миллизивертах в час. Довольно грубо округляя, можно считать, что 1 Р/ч в старых дозиметрах соответствует 0,01 Зв/ч в новых.

С единицами измерения вроде разобрались. Но, видя на шкале прибора конкретное значение, как понять, много это или мало? Возьмём для примера название знаменитого бара «100 рентген» из игры «S.T.A.L.K.E.R.». 100 Р — примерно 1 Зв. Это тяжёлое радиационное поражение, которое вряд ли убьёт, но однозначно вызовет серьёзные проблемы со здоровьем. Смертельная доза для человека начинается с 3–5 Зв. Поэтому даже десятикратное превышение естественного фона (до 150 мкР/ч или 1,5 мкЗв/ч) на самом деле не страшно. Радиация ведь имеет свойство не только накапливаться, но и выводиться из организма. Реально стоит опасаться, если фон превышен в пятьдесят раз и более.

Впрочем, закончив возиться со своим рентгенметром, я извлёк из него батарейки и на всякий случай поставил его в дальний угол комнаты) Спасибо за внимание!

Решил навести порядок в кабинете и перебирая шкаф нашёл вот эту прелесть

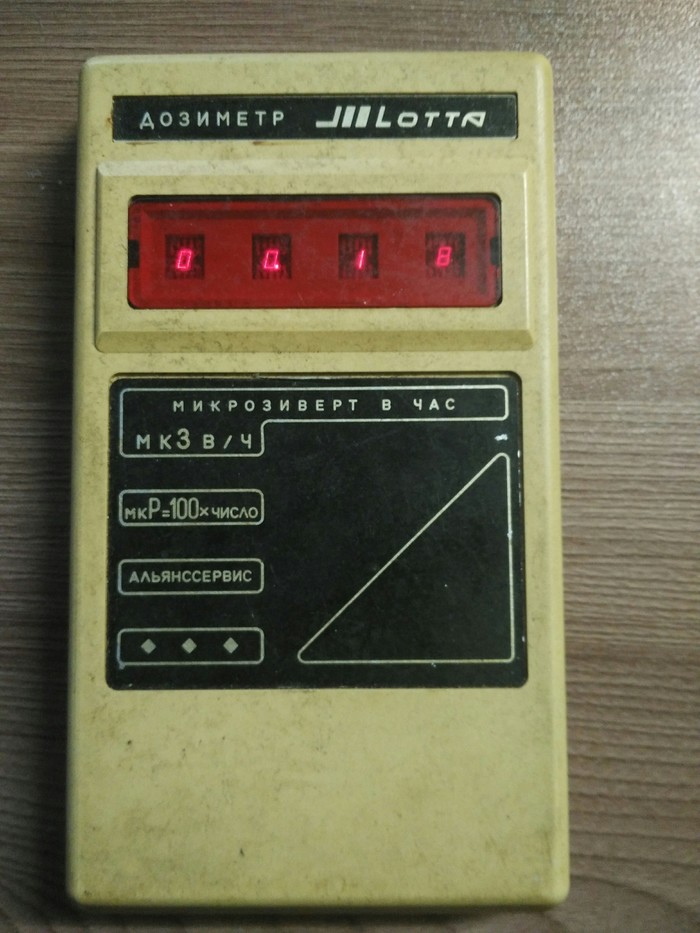

Дозиметр "LOTTA ДБГБ-01" на счётчике СБМ-20. Гугл говорит, что произведён в Мурманске, в 1991 году.

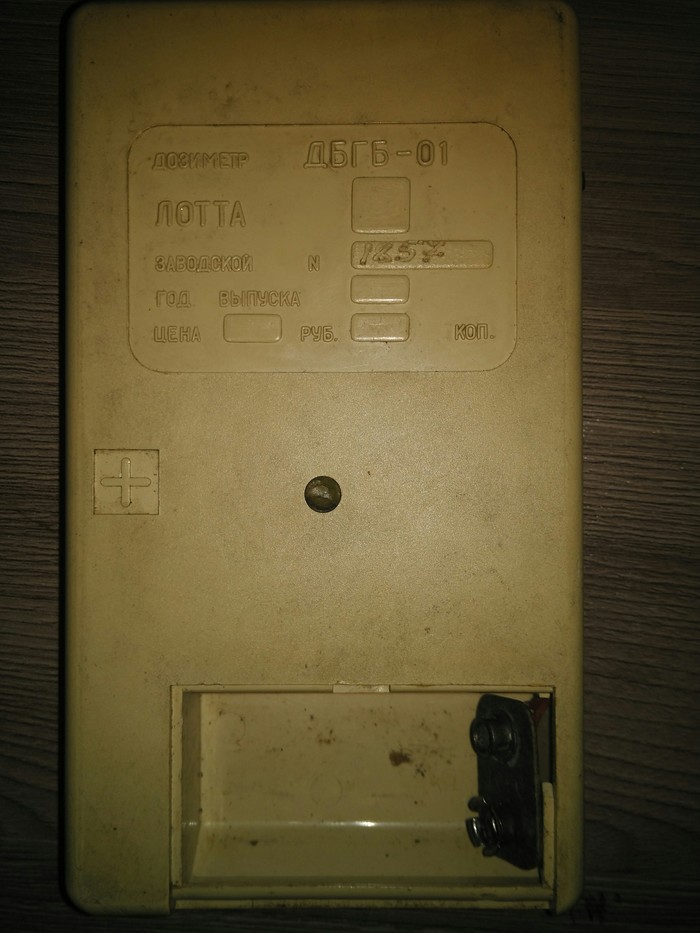

Вид сзади.

Питается от батарейки типа "krona"

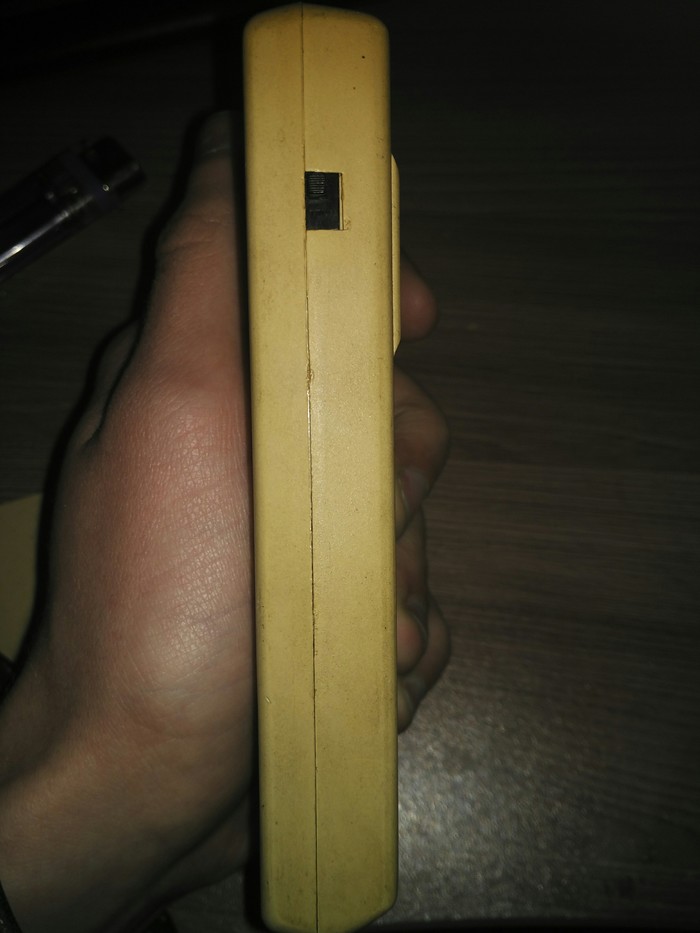

На левом торце расположена единственная кнопка.

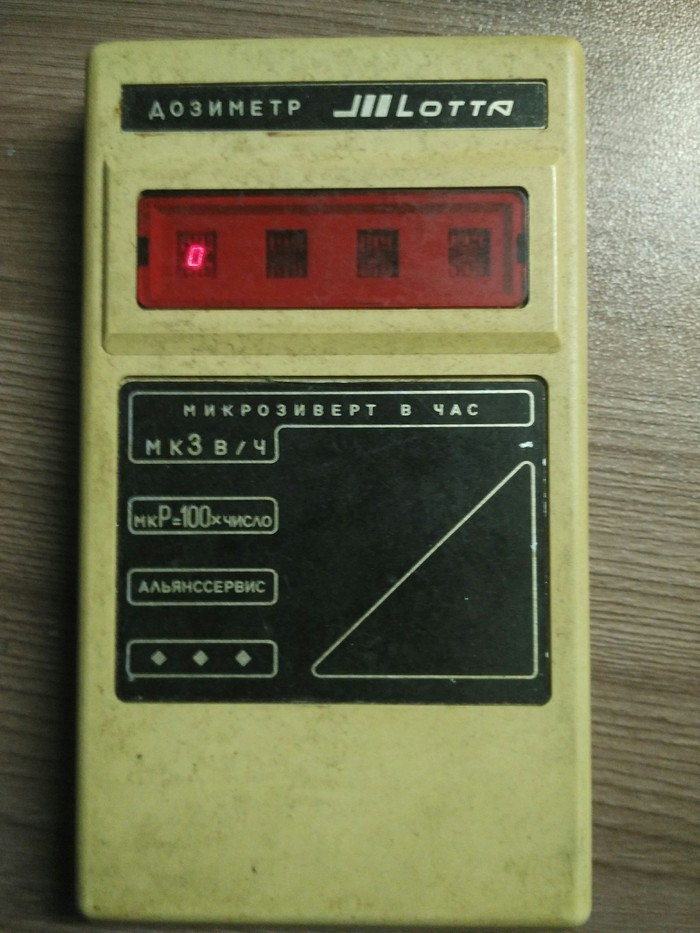

После включения на четырёхпозиционном дисплее загорается "0".

И автоматически начинается замер. Время экспозиции 20 секунд, после чего на дисплее на 3 секунды появляется результат измерения и цикл замера начинается снова.

источник: журнал радио №6, 2003. Р. Тигранян, г. Москва.

Прибор предназначен для обнаружения гамма-излучений. Гамма-частицы регистрирует счетчик Гейгера—Мюллера. Индикатором служит динамическая головка громкоговорителя. При прохождении через счетчик определенного числа частиц раздается щелчок. Число щелчков в единицу времени прямо пропорционально интенсивности гамма-излучения.

На рисунке представлена схема индикатора. С целью повышения входного сопротивления первый каскад усилителя импульсов счетчика BD1 собран по схеме с общим коллектором на транзисторе VT1. Импульсы положительной полярности с его выхода через германиевый диод VD1 запускают одновибратор на транзисторах VT2 и VT3. Выходной каскад на составном транзисторе VT4, VT5 нагружен динамической головкой ВА1 номинальной мощностью 0,1 Вт.

На транзисторе VT6 собран преобразователь напряжения для питания счетчика BD1. Выпрямитель высокого напряжения состоит из последовательно включенных диодов VD2, VD3 и сглаживающего конденсатора С6. Последний необходимо выбирать из имеющих малую утечку и на рабочее напряжение не менее 500 В (например, К78-2 или КСО).

Магнитопровод трансформатора Т1 — ферритовая пластина из набора деталей для сборки радиоприемника "Юность", предназначенная для изготовления магнитной антенны. Поверхность магнитопровода покрывают двумя слоями тонкой конденсаторной бумаги или скотча. Затем наматывают в один слой виток к витку вторичную обмотку — 700 витков провода ПЭВ 0,1. Далее накладывают вщв два слоя бумаги или скотча и наматывают первичную обмотку из 14 витков провода ПЭВ 0,6 с отводом от середины. Витки первичной обмотки укладывают с шагом, равномерно распределяя их по всей длине магнитопровода. Готовый трансформатор изолируют еще одним слоем бумаги или скотча. Выводы обмоток делают из провода МГТФ — тонкого многожильного во фторопластовой изоляции.

Никакой настройки собранный индикатор не требует. Если монтаж выполнен без ошибок, а все детали исправны, он начинает функционировать сразу после подключения к источнику питания — батарее "Крона" и потребляет от нее ток приблизительно 5 мА. Работоспособность преобразователя напряжения можно оценить "на слух" — трансформатор Т1 во время работы издает едва слышимый звук.

Если в качестве BD1 установлен газоразрядный счетчик СИ37Г, каждый щелчок динамической головки ВА1, зафиксированный в течение минуты, соответствует 5 мкР/ч. Следовательно, если за минуту (время засекают по секундной стрелке часов) раздалось три щелчка, интенсивность излучения 5 мкР/ч х 3 = 15 мкР/ч. Это нормальный естественный фон. При необходимости оценить уровень излучения с повышенной точностью выполните несколько сеансов измерения длительностью в 1 мин каждый и возьмите среднее арифметическое их результатов.
