Вещаю от лица ВКонтакте.

Все знают, что сердце ВКонтакте — дом Зингера на Невском проспекте. Сегодня мы расскажем и покажем, где находится и как выглядит его мозг — дата-центр ИЦВА.

Как построить дата-центр?

ЦОД (центр хранения и обработки данных, он же дата-центр) — это совокупность нескольких инфраструктурных систем, которые обеспечивают надёжность и отказоустойчивость работы серверного и сетевого оборудования.

Нельзя просто поставить кучу серверов и коммутаторов. Нужно создать и поддерживать оптимальные условия для их работы. Если Вы хотите построить свой ЦОД, Вам потребуются:

• Система электроснабжения. Тут всё ясно — серверы работают на электричестве, и их много. Стало быть, обычной розетки на 220В, скорее всего, будет маловато.

• Система охлаждения. Даже игровая видеокарта в продвинутом компьютере требует мощного кулера. Что уж говорить о сотнях и тысячах высокопроизводительных устройств.

• Структурированная кабельная система (СКС). Что-то должно соединять все элементы в единое целое. Вам потребуется очень много кабелей и пылкая любовь к процессу их педантичной укладки.

Это основные системы «жизнеобеспечения», самый минимум, который нужен, чтобы просто запустить оборудование. Но для настоящего полноценного дата-центра нужно кое-что ещё. А именно:

• Система пожаротушения. Важно позаботиться о том, чтобы случайная искра не превратила Ваш новенький ЦОД в руины.

• Система мониторинга. Вы должны вовремя узнать, если что-то пошло не так.

• Система контроля и управления доступом (СКУД). Не стоит оставлять двери открытыми для всех желающих.

• Охранная сигнализация. На случай, если вместо пропуска кто-то решит использовать лом.

• Система видеонаблюдения.

Добро пожаловать в ИЦВА

Почему ИЦВА, что за название такое? ИЦВА — это исследовательский центр высоковольтного аппаратостроения, который раньше находился в здании дата-центра и работал на благо энергетической промышленности. В наследство нам достались антиутопического вида ангары с потолками на уровне пятого этажа и загадочные помещения со стенами толщиной в метр.

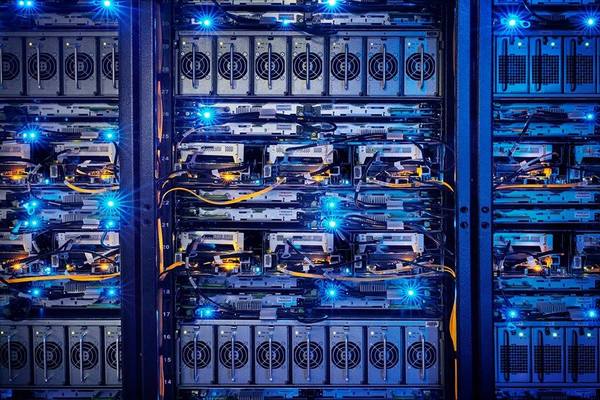

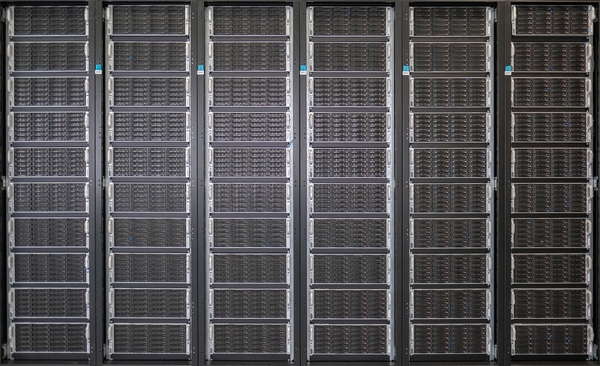

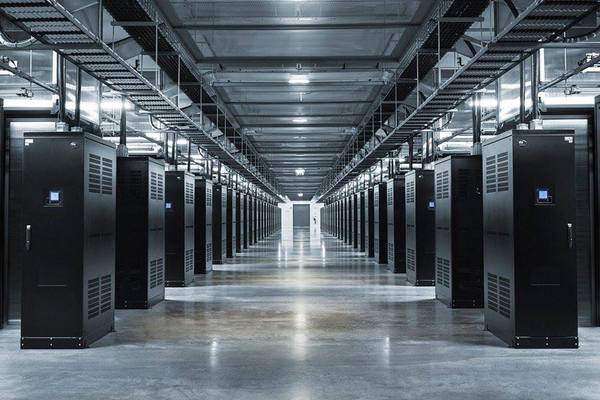

В четырёх машинных залах размещены 640 стоек — это более 20000 серверов и более 200 коммутаторов, роутеры и DWDM-системы ёмкостью свыше 4 Тбит/c. Здесь установлен роутер ASR9000 с серийным номером 1 — в своё время это была первая коммерческая установка такого устройства во всём мире.

В пике дата-центр генерирует более 1 Тбит/c внешнего трафика. К нашим DWDM-системам подключены более 10 крупнейших международных провайдеров и международных центров обмена трафиком, а также около 40 крупных операторов РФ.

Электроснабжение

Все элементы системы электроснабжения резервируются как минимум N+1.

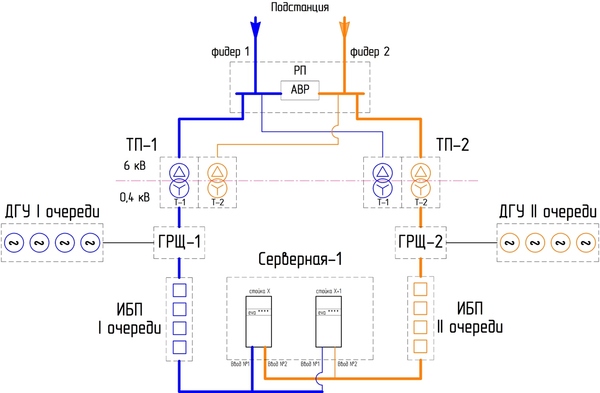

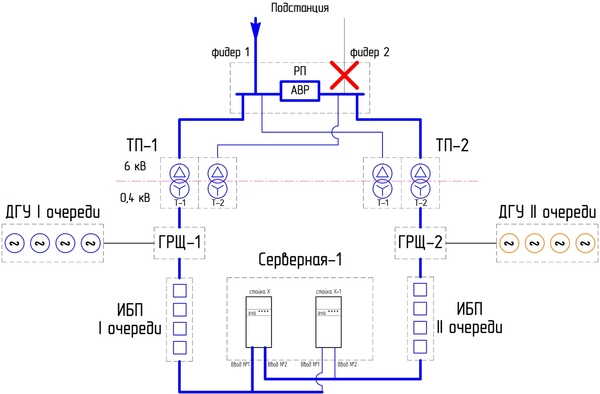

Буквально напротив здания дата-центра находится подстанция «Восточная», от которой питание подаётся в ЦОД по двум вводам 6кВ. Далее через распределительную подстанцию и автоматический ввод резерва питание подаётся по двум независимым вводам. Вот как это выглядит на схеме (для простоты — с одним машинным залом из четырёх):

Каждый узел дублируется и в норме работает под половинной нагрузкой. В случае аварии питание дойдёт до машинного зала в обход вышедшего из строя участка. Например, мы потеряли один 6кВ ввод:

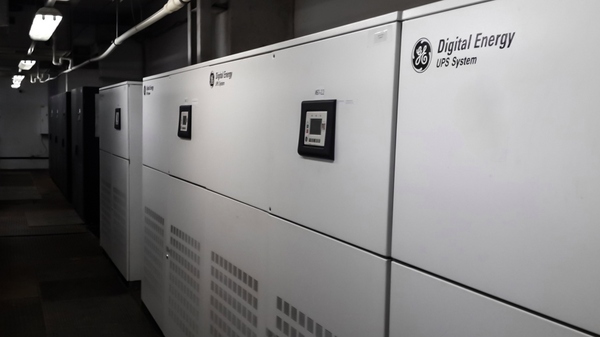

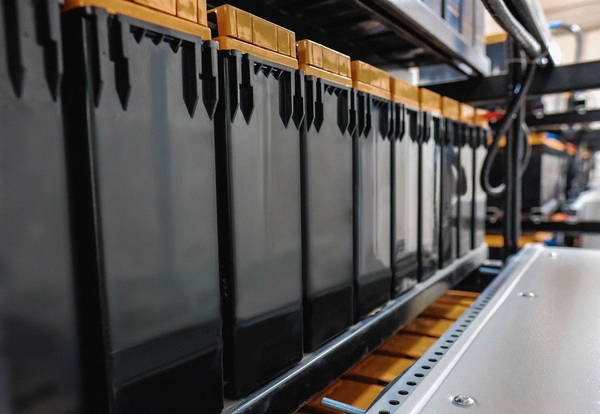

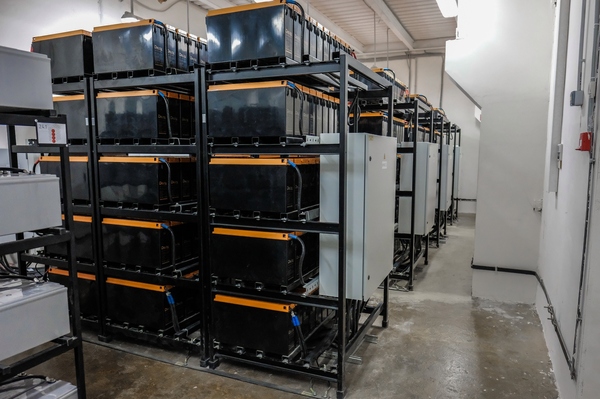

Если всё совсем плохо и на вводы от магистральной сети рассчитывать не приходится, в дело вступают источники бесперебойного питания. Их задача — обеспечить питание машинных залов на то недолгое время, пока запускаются дизель-генераторные установки.

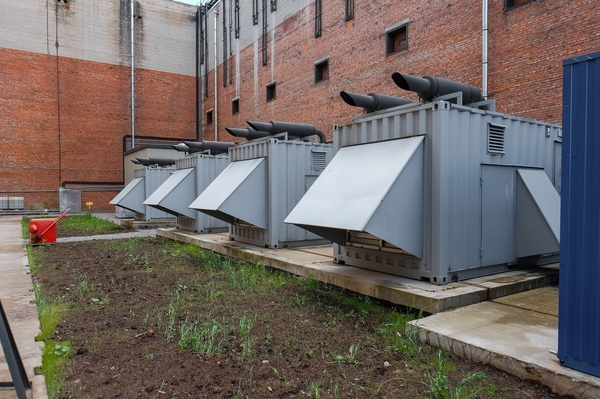

Дизель-генераторные установки (ДГУ) поддерживают жизнь в дата-центре в случае затяжной аварии или плановых работ в системе электроснабжения. Кроме топливных баков в самих ДГУ установлена автоматическая контейнерная заправочная станция большой ёмкости. Топливо из резервуара подаётся автоматически во все ДГУ, запас рассчитан минимум на сутки. В случае необходимости бензовоз с дизельным топливом прибудет в течение двух часов.

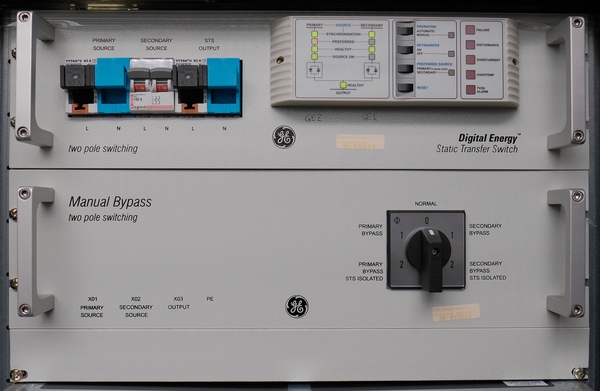

Каждый сервер и каждый коммутатор подключены к двум вводам питания. Как правило, в современном оборудовании такая возможность предусмотрена производителем. Для серверов с одним вводом питание дублируется с помощью вот такого устройства:

(прим. ред. Байпас – это режим питания нагрузки сетевым напряжением в обход основной схемы системы бесперебойного питания (СБП). Например, в обход ИБП, стабилизатора или дизель-генератора. Часто байпасом называют саму обходную защитную линию (цепь) и её сопутствующие коммутационные устройства).

Система охлаждения

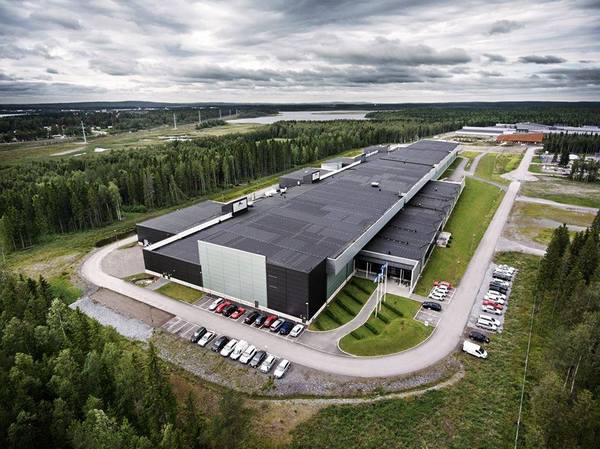

Для комфортной жизни оборудования в машинных залах нужно поддерживать определённый температурный диапазон. Вот почему компании по всему миру всё чаще строят свои ЦОДы где-нибудь неподалеку от полярного круга — в таких условиях можно использовать наружный воздух для охлаждения серверов. Это называется «фрикулинг», и такой подход по праву считается самым энергоэффективным (зачем тратить энергию на охлаждение тёплого воздуха, если можно сразу взять холодный?).

У нас фрикулинг тоже используется, правда, с некоторыми оговорками. Несмотря на легендарную питерскую прохладу, летом температура воздуха всё-таки иногда поднимается выше заветных 20-25°, и его приходится дополнительно охлаждать. В зимний период, напротив, воздух слишком холодный, чтобы его можно было сразу использовать. Кроме того, что серверы могут просто переохладиться, изменение температуры приведёт к сдвигу точки росы — а конденсат такому оборудованию противопоказан. Вдобавок, воздух при такой схеме попадает с улицы, а значит, его нужно дополнительно очищать.

Фрикулинг используется в одном машинном зале из четырёх, в остальных система охлаждения работает по классической схеме с использованием прецизионных кондиционеров.

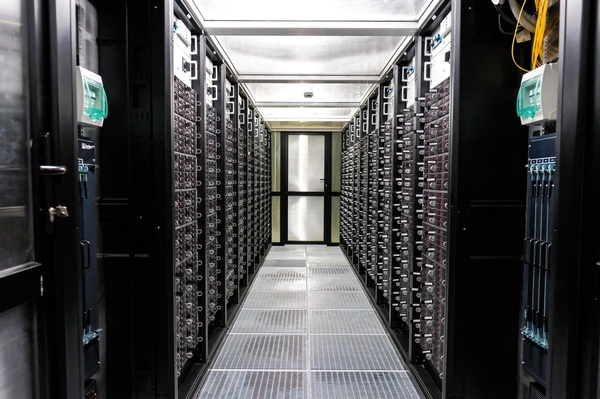

Холодный воздух из камеры смешения или кондиционера через фальшпол или воздуховод подаётся в так называемый «холодный коридор». Это изолированное пространство между лицевыми сторонами двух рядов стоек. Вот такое:

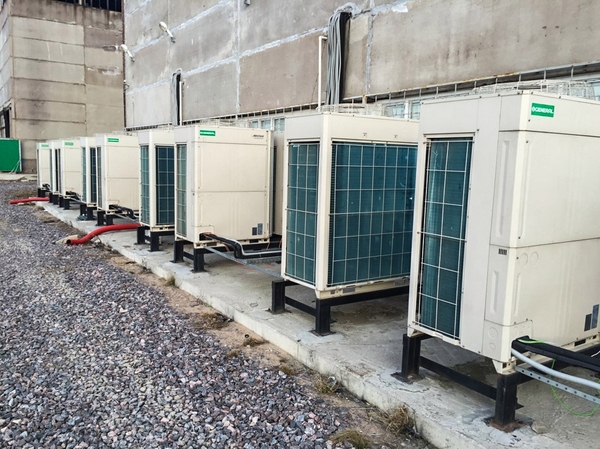

С обратной стороны отработанный нагретый воздух попадает в «горячий коридор» — а оттуда отправляется обратно на охлаждение фреоном во внутренние блоки кондиционеров. Так достигается циркуляция чистого (без пыли) воздуха в машинном зале.

Структурированная кабельная система

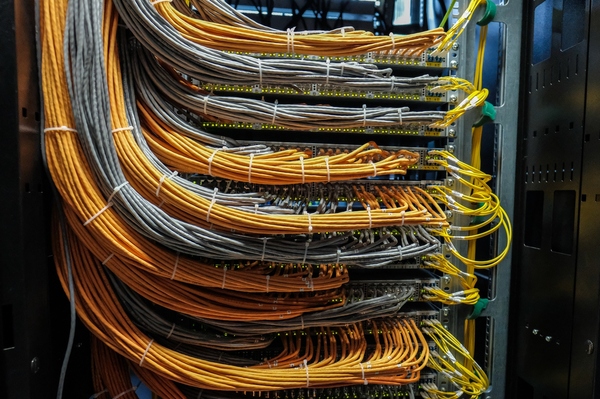

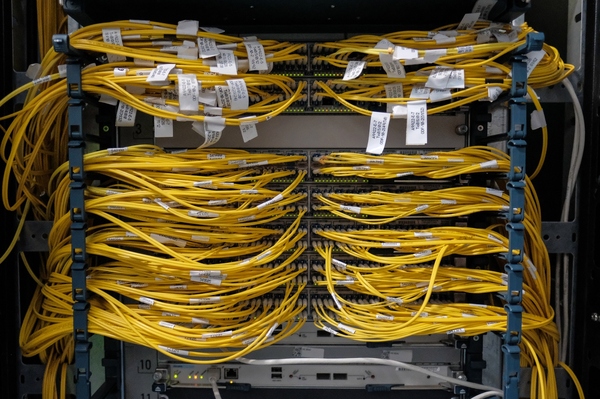

Километры бережно уложенных проводов. Здесь не нужны слова.

Система пожаротушения

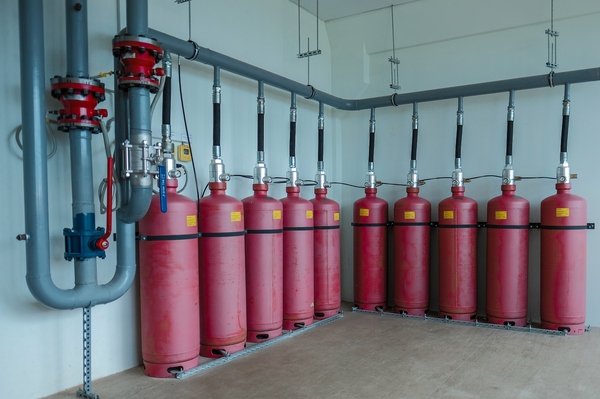

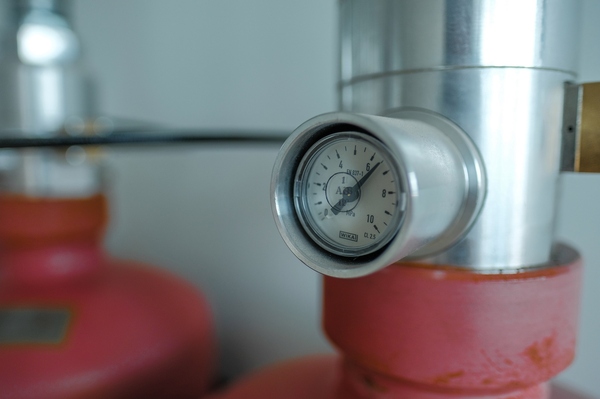

В нашем ЦОДе предусмотрена система газового пожаротушения. Собственно газ (хладон) хранится под давлением в баллонах. В случае пожара по сигналу с датчика в машинном зале клапан будет приведён в действие, и газ по трубам устремится к источнику возгорания.

Мониторинг

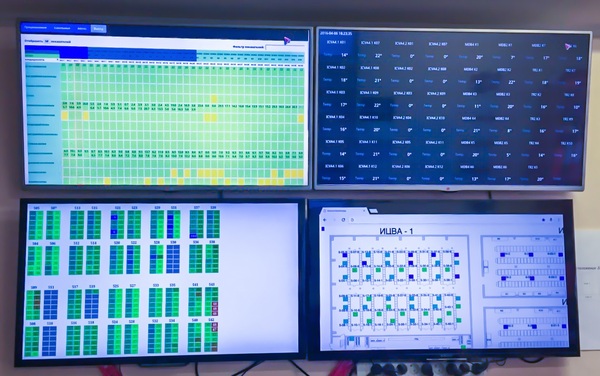

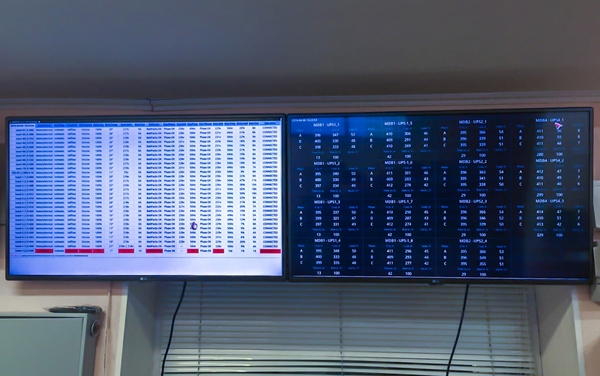

Все показатели здоровья дата-центра отслеживаются в режиме реального времени. Это температура (с датчиков оборудования и внутри помещений), электроснабжение, нагрузка на сетевое оборудование — данные выводятся на дисплеи дежурных и контролируются автоматикой. Если что-то пошло не так, система мониторинга сама пришлёт инженерам сообщение о проблеме (ВКонтакте и по СМС).

Мониторинг системы охлаждения

Система контроля доступа и охрана

На территорию могут попасть только сотрудники, любая дверь снабжена электронным замком со считывателем карты доступа. ИЦВА охраняется в режиме 24/7, в каждом помещении ведётся видеонаблюдение.

Подведём итоги

ИЦВА имеет очень удачное расположение: всего в нескольких километрах от родного города ВКонтакте и рядом с надёжным источником электроэнергии.

Здесь непрерывно продолжается процесс модернизации оборудования и повышения энергоэффективности. PUE (Power Usage Effectiveness), или коэффициент эффективности использования электроэнергии — ключевой показатель оценки ЦОД. Он считается как соотношение всей энергии, потребляемой дата-центром, и фактического потребления серверов и сетевого оборудования. Как ясно из этого определения, PUE идеального дата-центра в вакууме равен 1.0. ИЦВА — не идеальный дата-центр в вакууме, но мы планомерно работаем над снижением этого показателя.

Команда сотрудников ИЦВА и сетевых инженеров ВКонтакте делает всё, чтобы Вы каждый день могли наслаждаться своими любимыми роликами, смотреть новые фотографии друзей и не задумываться о том, какая сложная инфраструктура при этом используется.

Взято отсюда.

Спасибо за внимание!

Несмотря на все старания проектировщиков обеспечить дата-центры надежной системой защиты от сбоев и аварийных ситуаций, аварии все же случаются, причем их появлению может предшествовать целая цепочка событий. Это иногда приводит к сбою в самых надежных системах защиты от «неприятностей», и работа ДЦ прекращается

В продолжении — несколько случаев, как давних, так и произошедших совсем недавно, которые показывают, что некоторые ситуации просто невозможно предусмотреть.

Ураган Сэнди: отказ генератора

Когда на всем Западному Побережью США бушевал ураган Сэнди, в этом регионе, практически везде, отключилось электричество (октябрь 2012). Кроме ливня и ураганного ветра, ситуация усугублялась и массами соленой воды, заливающей Манхэттен и многие другие регионы и города.

На 18 этаже высотного здания по 75 Broad Street, Нижний Манхэттен, стояли аварийные генераторы, готовые обеспечить дата-центр Peer 1 электричеством в случае выхода из строя основной системы энергоснабжения. Генераторы начали работать сразу же после того, как соленая вода залила подвалы высотки и ее лобби.

К сожалению, вода вывела из строя еще один критический для всей системы элемент — топливный насос, который подавал горючее наверх. Дело в том, что после 9/11 в Нью-Йорке были введены новые правила хранения топлива в зданиях, хранить дизель, бензин или любое другое топливо на верхних этажах можно было только в ограниченном количестве. Поэтому, как только генераторы на 18-м этаже исчерпали запасы топлива, вся система остановилась, поскольку новое горючее не подавалось.

Вместо того, чтобы остановить систему, команда Peer 1 начала вручную доставлять топливо, поднимая его на 17-й этаж, где размещался бак для топлива. А уже оттуда горючее поднималось на 18-й этаж, к генераторам.

Эта работа продолжалась несколько дней, пока не удалось запустить основную систему энергоснабжения. Стоит отметить, что клиентами Peer 1 были такие компании, как SquareSpace и Fog Creek Software.

Работа дата-центра поддерживалась только благодаря находчивости команды, хотя ручная доставка топлива, конечно, не предусматривалась ни одним из планов.

Все работает, и это отлично

Летающий внедорожник и Rackspace

Еще более необычный случай произошел в 2007 году, 13 ноября. Тогда в дата-центр Rackspace влетел внедорожник. Водитель, страдающий диабетом, потерял управление, потеряв сознание. Внедорожник ускорился (видимо, водитель в бессознательном состоянии надавил на педаль газа), вылетел за пределы дороги, и врезался (будучи в воздухе) в строение, где размещалась энергетическая система дата-центра Rackspace.

Система охлаждения дата-центра перешла на вспомогательную систему энергоснабжения, и работа продолжалась без проблем. Основное оборудование также без проблем перешло на аварийное энергоснабжение. Но потом начались проблемы — как оказалось, массивные охладители не перезапустились, остановившись еще во время первого сбоя электроснабжения. Два охладителя так и не заработали, и работники дата-центра не смогли их ввести в строй в течение в нужное время.

В результате оборудование начало перегреваться, и команда инженеров приняла решение выключить ДЦ, чтобы оборудование не вышло из строя.

Остановить оборудование пришлось на пять часов, в течение которого сайты и сервисы клиентов дата-центра не работали. В результате Rackspace пришлось компенсировать своим клиентам убытки, в размере 3,5 миллионов долларов США.

Проблемы у Samsung

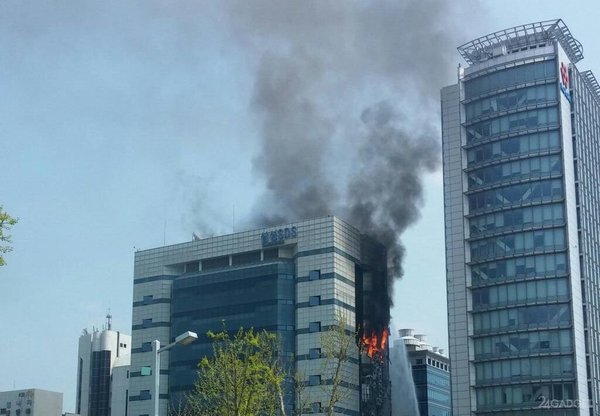

20 апреля 2014 года случилось возгорание в офисном здании в г. Гвачон (Gwacheon), Южная Корея. Пламя быстро распространилось по всему зданию, не обойдя и ДЦ Samsung SDS. Огонь и дым вышли за пределы здания, и были хорошо видны издалека.

Всех сотрудников Samsung, а также сотрудников других компаний, работавших в этом здании, эвакуировали. Пожар не уничтожил ДЦ полностью, но нанес ущерба достаточно, чтобы пользователи гаджетов от Samsung не могли получить доступ к своим данным.

Доступ к данным пользователи получили только после того, как вошел в строй вторичный дата-центр в этом же городе. После этого последовали официальные извинения от руководства компании.

Возгорание кабельного канала

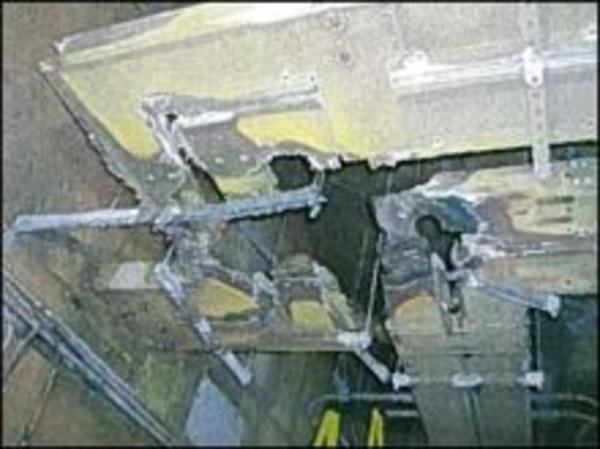

Еще одно короткое замыкание с последующим возгоранием обшивки кабельного канала в Fisher Plaza, Сиэттл, привело к неработоспособности ряда сервисов, включая Authorize.net, Bing Travel, Geocaching.com, AdHost и ряда прочих ресурсов. Локализовать проблему удалось только к утру (все случилось 3 июля 2009 года).

При этом ряд сервисов возобновил работу в 10 утра, прочие сервисы не работали еще несколько часов. Компания Fisher Communications, которой принадлежал пострадавший дата-центр, потратила более $10 млн на ремонт и замену оборудования.

Пламя в Айове

Днем 18 февраля 2014 года дата-центр, обслуживающий работу государственных сервисов и служб, работал вполне нормально. В этот день штат должен был осуществить ряд платежей государственным сотрудникам, в размере $162 млн. По иронии судьбы, именно в этот день в дата-центре случилось короткое замыкание.

При этом команда инженеров несколько дней подряд готовила объект к встрече с совсем другой неприятностью — последствиям снежной бури, предсказанной на вечер 18 февраля.

После того, как случилось короткое замыкание, дым распространился по всему зданию, и сотрудников эвакуировали. Сработала противопожарная система FM-200, в результате чего пожар был локализован. При этом система, ответственная за контроль поступления энергии в ДЦ, перегрелась и расплавилась.

Сотрудники смогли быстро наладить поставки энергии по другому каналу, и энергоснабжение возобновили через несколько часов. Тем не менее, без доступа к инфраструктуре ДЦ возобновить его работу было невозможно. А пожарные и полиция не пускали саппорт в здание, поскольку внутри было много дыма. Только через 3,5 часа сотрудники смогли зайти в ДЦ. Все это время ничего не работало, платежи не ушли.

Восстановить работу ДЦ удалось только в 9 вечера (сам пожар начался в 3 вечера), и после этого можно было начать проводить платежи.

Amazon и сварка

9 января 2015 года в большом здании, где строился дата-центр Amazon, случился пожар. Проблема возникла из-за сварщика, который случайно поджег стройматериалы, находящиеся рядом. Небольшое пламя быстро превратилось в огенный шторм третьей категории, который пришлось долго тушить. Султан дыма был виден на много километров от дата-центра. Общий ущерб, причиненный компании, составил $100000.

Правда, клиенты Amazon не пострадали, поскольку объект еще не был введен в эксплуатацию.

Вместо вывода

В большинстве случаев аварийная ситуация возникла очень неожиданно, выходя за рамки действий, предусмотренные планом и инструкциями. Тем не менее, в некоторых случаях с проблемой удалось справиться, но в других — компании, как владельцы ДЦ, так и клиенты, терпели существенные убытки.

А какие у вас возникали проблемы и аварийные ситуации? Как вы с ними справлялись?
