Серная мазь — опять же из аптеки. При взаимодействии с серой медь чернеет. Ну а мазь служит источником серы. Основная проблема – счистить с украшения вазелин, который тоже входит в состав мази. Мы для этого использовали димексид (диметилсульфоксид), опять же из аптеки. Чистило с трудом, долго протирали. Возможно, с ацетоном было бы легче, но не додумались тогда, а потом перестали пользоваться этой патиной.

Серная пече´нь – рецепт изготовления гуглите самостоятельно, серу можно купить в магазинах, торгующих всякими сельхозхимикакиями. Мы попробовали приготовить, но что-то пошло не так. Хотя и в любопытном направлении. В общем, оно по идее должно было заменить серную мазь и убрать из процесса возню с отмыванием вазелина. Но вместо насыщенного черного мы получили потемнение с легкой иризацией (радужный эффект). Что, как и почему – фиг знает, предсказуемости тоже считай никакой. Сделали небольшую партию, да и завершили этот эксперимент. Благо, как раз нашли хороший источник готовых патин.

Но это все про затемнение–зачернение. А что, если хочется чего-нибудь поярче или поцветастее? Пожалуйста:

Соль и нашатырь. Готовим насышенный раствор соли в горячей воде, охлаждаем, погружаем туда изделие на несколько минут, потом вынимаем, и, не высушивая (только стряхнув или удалив салфеткой свисающую капельку), подвешиваем в пары нашатыря на ночь или на сутки. Потом сушить на воздухе. Долго, несколько дней, чтобы патина хорошо уплотнилась. Украшение приобретает насыщенный синий цвет, возможно, с зеленцой.

На этом пока закончим, а то многовато будет. Продолжим (в т.ч. и с более яркими и блестящими вариантами) в следующий раз.

Итак, блескообразователь добавляется в электролит, но не с самого начала (так тоже можно, но это извращение), а для него готовится отдельная ванна. В нее погружается заготовка, когда слой меди уже достиг нужной толщины, и остается только сгладить шероховатости. Фактически, наращивается тонкий гладкий слой поверх основного шероховатого. Это очень удобно на первый взгляд, но есть и подводные камни.

Мы пробовали разные варианты блескообразователей (б/о): как самопальные (откопали в интернетах рецепты с желатином и тиомочевиной), так и покупной (ЦКН-72 и ЦКН-73). Самопальные либо не сработали как хотелось (тиомочевина), либо и вовсе запороли заготовку – на ней появились параллельные полосы, видимо, какие-то силовые линии нагнали кучу меди (желатин). ЦКН-ы сработали значительно лучше, даже в один период мы довольно активно пользовались ими, но тут тоже оказались свои подводные камни.

Во-первых, под них надо было выделить отдельную ванну и блок питания (блескообразователь работает на большем ампераже, чем обычная ванна), что, соответственно, уменьшало выход "первичной продукции" – одна установка выпадает из основного процесса, все-таки. Да и даже при таком раскладе через б/о проходила только небольшая часть заготовок (конкретно в нашем случае процентов 10-20, наверное). Т.е. все равно основная часть листьев уходила из лабы шероховатой.

Во-вторых, я заметил, что после блескообразователя листик становится более твердым, но, при этом, и хрупким тоже. Если приложить усилия, то может треснуть, в то время, как без блескообразователся он просто сгибается. А мы не статуэтку на полочку делаем. Украшение должно выдерживать как обычный ритм жизни, так и краш-тесты типа "повесила брошь на сумку" и "двухлетка нашёл кулон" (вот это самый экстрим).

Техническое обеспечение ванны с блескообразователем тоже добавляет суеты. Это самое "в-третьих" и стало основной причиной нашего отказа от б/о. Нужно соблюдать определённый температурный режим, обеспечивать постоянное или регулярное перемешивание электролита в процессе меднения - становиться мини-заводиком после детального изучения матчасти как-то расхотелось. Да и загрузка предметов в ванну тоже усложняется: надо учитывать форму, размер и количество заготовок и соотносить это с ходом силовых линий электротока. А так можно просто навесить предметов под завязку и настроить только силу тока для получения ровного плотного меднения. Впрочем, в англоязычных сообществах чуть ли не каждый первый электроформер (гальванщик) работает с б/о и кучей дополнительного оборудования под него, уважая протокол. Но мы за годы уже наработали опыт как получать много, просто, быстро и качественно, так что вряд ли встанем на их путь, работая с флорой.

Есть еще в-четвёртых, оно более индивидуальное и не всегда проявляется, но: блескообразователь сглаживает микро-текстуру. А она нам нужна.

Убедившись, что хим.полировка не для нас, выносим из лабы матовые, бархатистые заготовки и думаем "что теперь делать?"

Что делать, что делать... Правильно: эксплуатировать жену. Вручить ей моторчик, и пускай полирует. Вот видео процесса, Татка поделилась. Там еще английские субтитры, но они особой роли не играют.

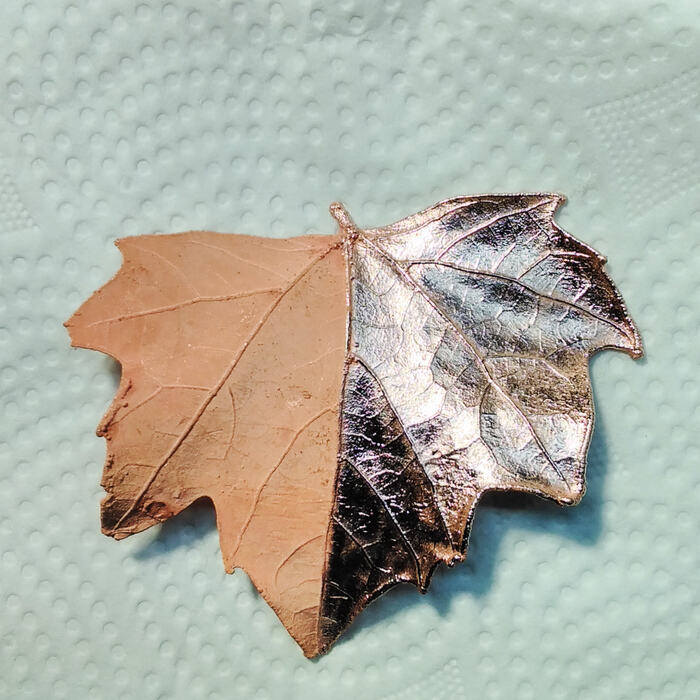

А это чтобы наглядно было видно "до" и "после":

Как видите, после полировки проявляется фактура листика – все эти мельчайшие прожилки, которые на заготовке практически незаметны (но они там есть, благодаря настройкам тока при меднении).

Полировка проводится несколькими видами металлических щеток разной жесткости, также при необходимости используются силиконовые диски. Но обычно достаточно только крацовки стальной щёткой, т.к. зеркальная поверхность нам не нужна, а зачастую даже вредна (почему - об этом в следующих сериях). И в итоге мы получаем... нет, не готовое изделие. До него еще далеко. Получаем мы всего лишь блестящую заготовку. А этого нам недостаточно, надо ее еще больше украсивить. Но это уже в следующем посте (а может и в двух – как получится). Так что, к сожалению, в прошлый раз я обманул, и не буду показывать сегодня готовые изделия. Впрочем, на наших страничках в соцсетях они есть и в количествах. Ищите CopperRight и обрящете )

Продолжение следует. Может завтра, может на днях – как получится.

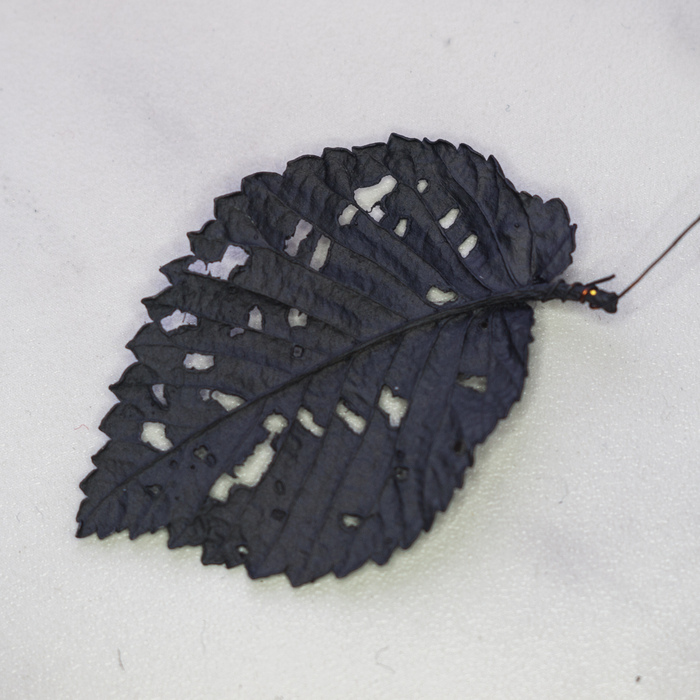

Затем покрываем электропроводящим слоем. Для этого мы используем графитовый спрей или краску. И вот, был листик зеленый, а стал черным.

Да, фото сделаны давно, на разные башмаки и табуретки, так что извиняюсь за разнобой и, местами, за качество. Что уж наскреб по сусекам. Впрочем, вернемся к процессу.

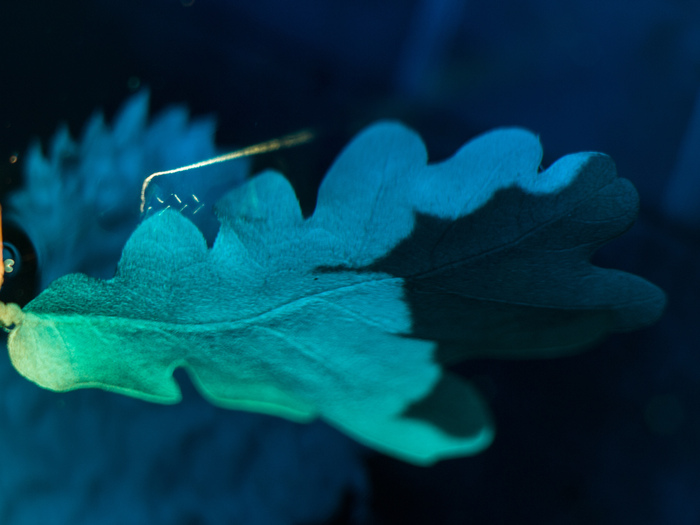

Итак, графит высох, пора приступать к основному: покрытию медным слоем. Берем листик за проволоку и аккуратно опускаем в гальваническую ванну.

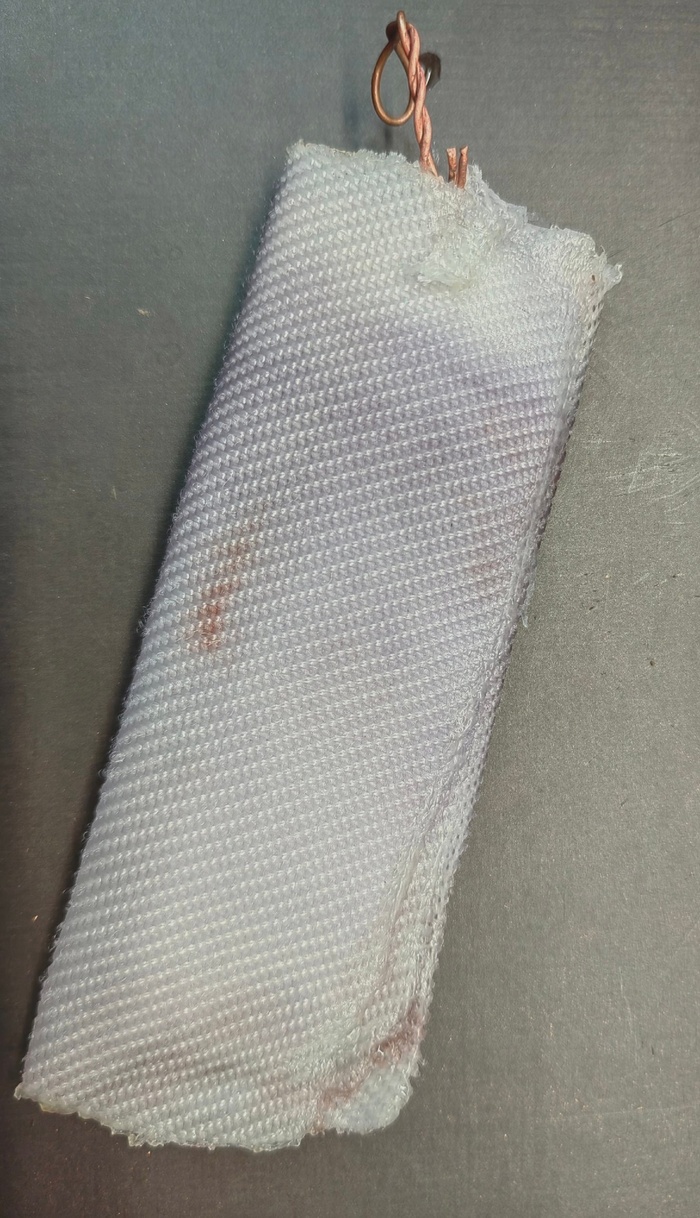

Она представляет собой тазик в который залит электролит (медный купорос и серная кислота), а еще там лежит медная пластина в качестве донора. Подключаем аноды-катоды от блока питания («+» на медную пластину, «-» на листик, точнее, проволоку, которая к нему подвязана) и включаем ток. Медь начинает потихоньку собираться на листике. Процесс это небыстрый, может затянуться и на пару-тройку суток, в зависимости от размера объекта.

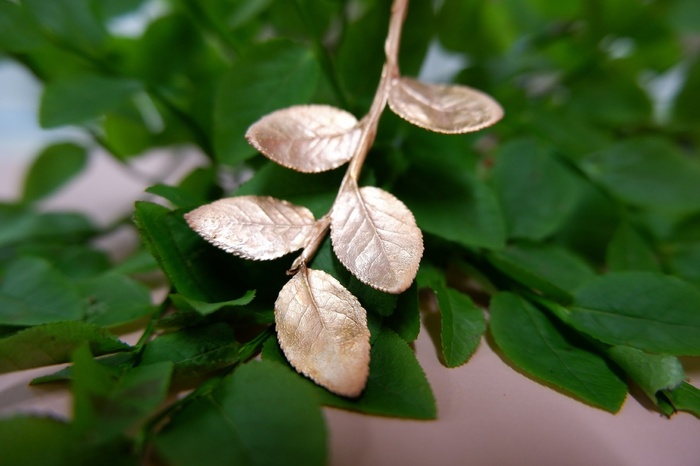

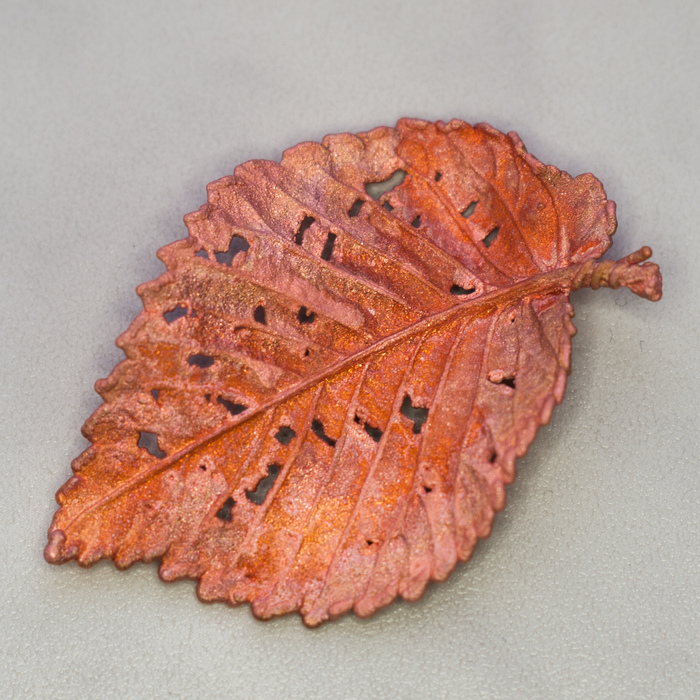

Но вот, наконец, лист покрыт целиком, и слой достаточно толстый и прочный. На этом моя миссия окончена, дальше начинается работа Татки. Она превращает невзрачный кусок меди в красивое украшение.

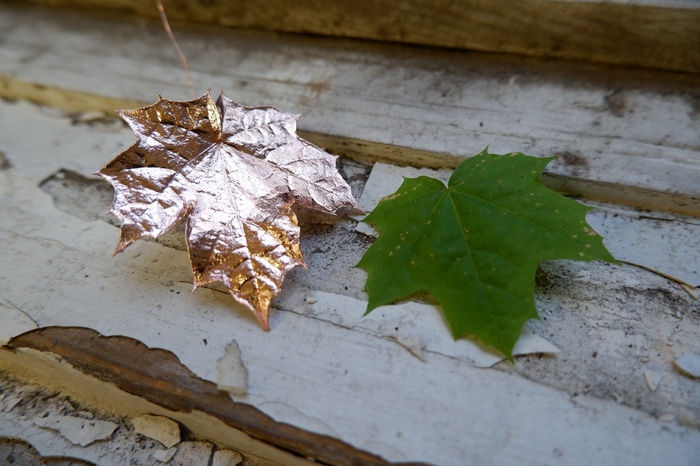

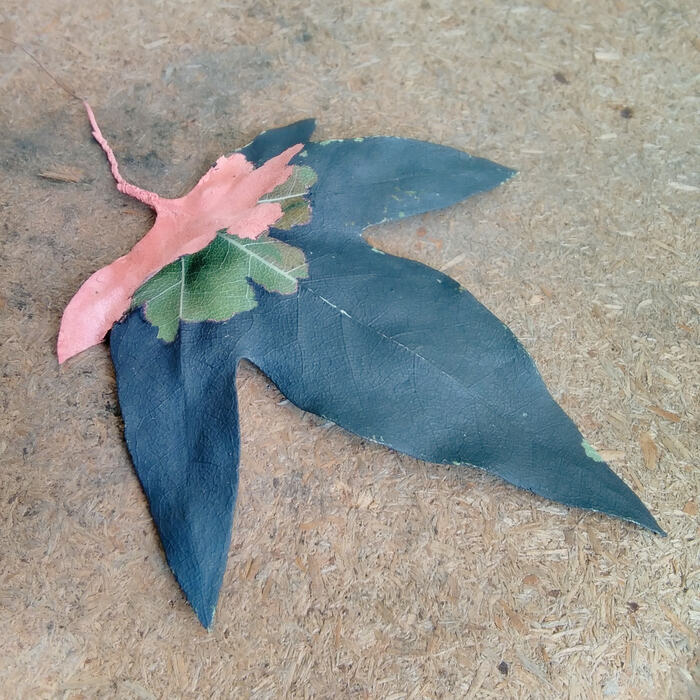

Впрочем, если заинтересует, то об этом уже в следующий раз. А пока вот вам листик, единый в трех этапах.

Хотя, на самом деле, это просто результат отслоения меди, брак. Зато из него получился хороший демонстрационный материал.

Если заинтересует, в следующий раз напишу про то, как Татка превращает заготовку в украшение. Ну и самих украшений чуток покажу. А кому невтерпеж, может посмотреть наши странички в соц.сетях.

https://www.facebook.com/copperright

https://www.instagram.com/copperright
