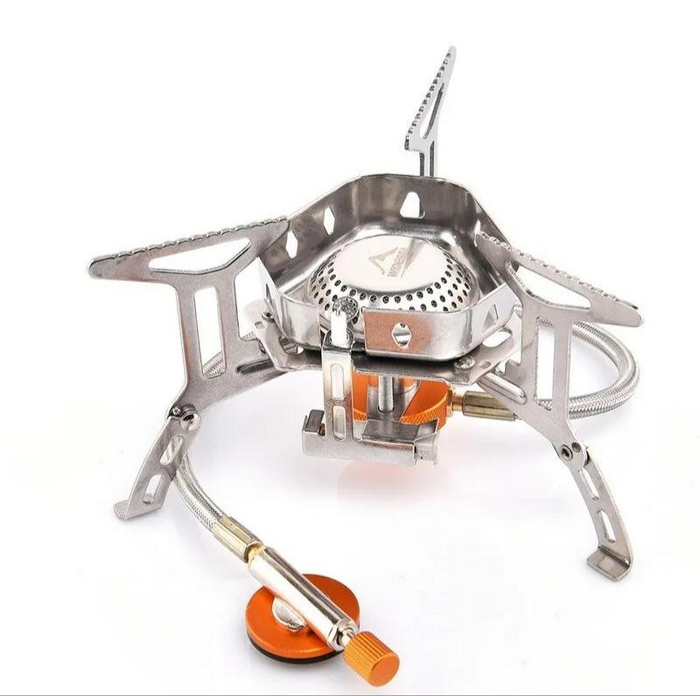

Горелка Widesea 3500
А это ещё одна газовая горелка от компании Widesea. Эта модель конструктивно немного отличается от вышестоящей поэтому имеет меньшую мощность, которая составляет 3500W, соответственно, и цена этой модели ниже. Однако, модель сохраняет хорошее качество сборки, компактные размеры и вес. При этом расход газа на этой модели составляет примерно 50-100 грамм газа в час.

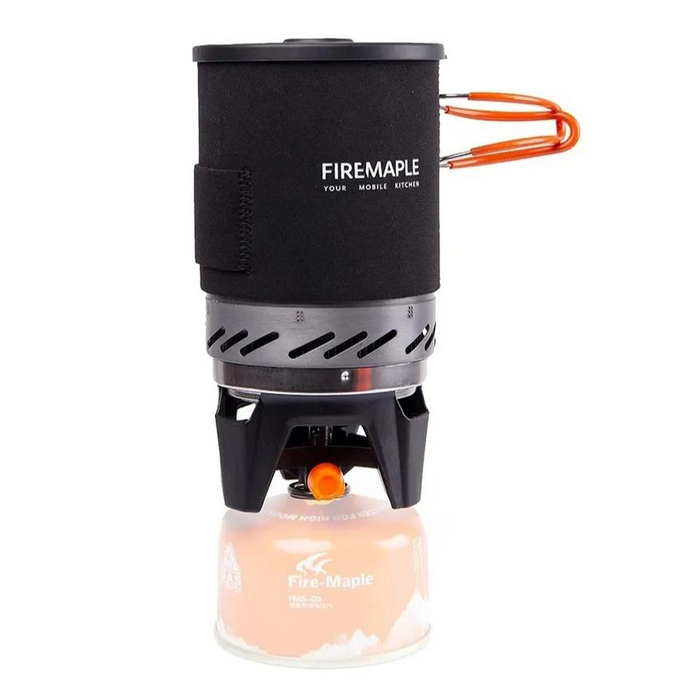

Горелка Fire Maple
Также хотел бы добавить комплексное решение в виде горелки и специальной кружки. Такое решение можно использовать для одного-двух человек, для приготовления горячих напитков или небольшого количества пищи. Также благодаря тому, что это единый комплект, горелка складывается в кружку, и при транспортировке не занимает много места. Ёмкость комплектной кружки составляет 1л, при этом горелка имеет мощность 1400W. Также стоит отметить, что вес комплекта составляет 511 грамм.

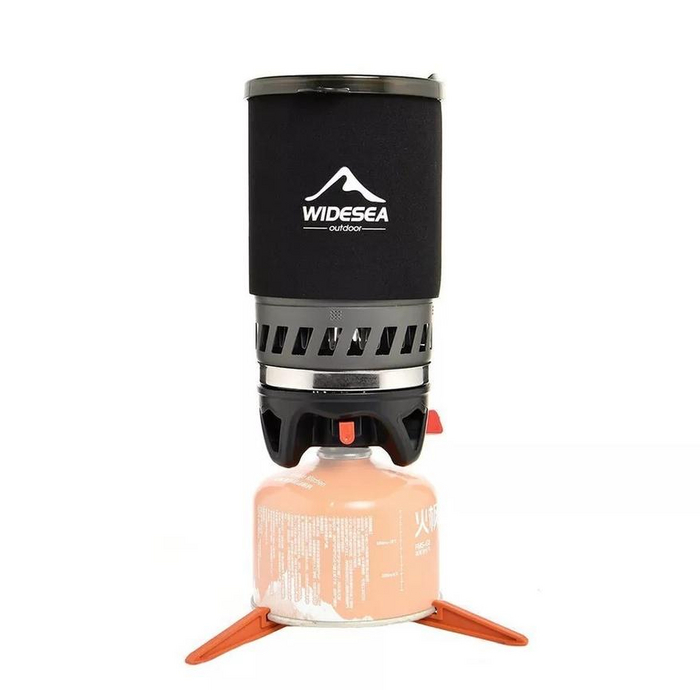

Горелка Widesea 1100
А это ещё одно комплексное решение от уже упомянутой выше фирмы Widesea. Стоит отметить, что в этой модели мощность горелки составляет 1100W, а ёмкость кружки имеет объем 0.9 литра. При этом в комплекте есть удобные пластиковые ножки для надёжной установки горелки на газовом баллоне. Добавлю, что на момент написания этой публикации, этот вариант горелки дороже чем вышестоящий, но продавцы часто меняют цены и бывает наоборот. Поэтому перед покупкой стоит сравнить цены на эти две модели.
Горелка S160
Это на мой взгляд отличный вариант недорогой и мощной складной горелки. В конструкции сразу предусмотрен переходник для стандартного баллона. Размер горелки в транспортировочном чехле составляет 55*37*35 мм, при этом горелка имеет вес 110 грамм. Заявленная максимальная мощность устройства составляет 3000W, что, как по мне, очень много для таких размеров горелки. Устройство оснащено регулятором пламени, а также автоматическим поджигом.
Не всегда и не везде хорош принцип «выше-быстрее-сильнее» - и в домашней мастерской случаются задачи для миниатюрного инструмента. Взять те же горелки. В большинстве случаев безусловное – Больше!, Мощнее! но точная пайка мелочей твердым припоем, но работа с электролизером небольшой мощности, ювелирное дело, работа со стеклом. Здесь, речь пойдет именно о стеклодувном применении небольшого стационарного электролизера.
Стеклянное приборостроение и кустарное электровакуумное производство подразумевают, в том числе и высококачественное спаивание нетолстого стекла. Обычно, такие работы выполняются в пламени настольных или ручных стеклодувных горелок. Газо-воздушных или газо-кислородо-воздушных, при этом, надежное герметичное спаивание стекла требует изрядной квалификации стеклодува. Применение для такой работы кислород-водородной горелки усложняет оборудование, но резко упрощает процесс и существенно повышает качество спаев, выполненных даже малоопытным стеклодувом.
Кислород-водородный факел очень горячий и жёсткий. Стекло он расплавляет быстро и до совершенно жидкого состояния. В стеклодувном деле гремучий газ удобен или как высококалорийная добавка к газовоздушным горелкам, или в виде самостоятельного факела очень маленького размера, еще не продавливающего, не разбрызгивающего стекло. Такая горелка с микросоплом, а речь идет о диаметрах от 0,1 мм, может преотлично питаться гремучим газом от простого электролизера относительно небольшой настольной мощности. В комплекте с простой «подогревной» горелкой с широким мягким низкотемпературным пламенем (газовоздушная - инжекционная, радиационная), для первичного разогрева стеклянной работы и предотвращения термоударов, микрогорелка на гремучем газе позволяет легко и с высоким качеством спаивать даже довольно крупные детали.
Микрогорелки с электролизерами используются традиционно и, как правило, вынуждено. У аппаратов небольшой мощности, производительности хватает только на них. Обычно, в качестве сопла для такой горелки используется игла от медицинского шприца – выбор объяснимый легкодоступностью, но неважный в теплотехническом смысле. Игла шприца – тонкостенная трубочка из плохо проводящей тепло нержавеющей стали. Малейший локальный перегрев и она оплавляется кислород-водородным пламенем. Напротив, в качестве сопла для такой горелки следует предпочесть толстостенный капилляр из медных сплавов. В крайнем случае, иглу можно обмотать нетонкой медной проволокой и тщательно пропаять серебром.
Медные или латунные капилляры, диаметром от ~0.15 мм сейчас вполне доступны, но еще один несложный вариант изготовления микросопла – сверление. Теория говорит - для достижения спокойного ламинарного потока газа и выраженного иглоподобного факела, длина сопла должна быть не короче 3…5 её диаметров. Так, для диаметра отверстия 0,3 мм, глубина сверления может быть всего 1 мм. Более того, тонкие глубокие отверстия могут представлять затруднения в эксплуатации – сложно прочищаться при неизбежных засорах. Практика показала – сверление неглубокого отверстия спиральным сверлом 0,3 мм. в бронзе и латуни, не представляет сложности. Сверла недороги и доступны.
Что потребовалось для работы.
Набор некрупного слесарного инструмента, мелочи. В работе использовался сверлильный станок, электролизер для пайки твердым припоем, УЗ мойка.
К делу.
Здесь, описано изготовление сменного наконечника с соплом для имеющейся микрогорелки. Для основания подобрал медную 7 мм трубку, аналогичную штатной. На трубке-заготовке уже имелся изгиб, хотя и выполненный не вполне хорошо – без внутренней набивки, а потому несколько сплющенный. Заготовка была признана удовлетворительной. Примерив и разметив, отрезал нужную часть роликовым резаком (Фото 2).
Фото 2. Резка трубки роликовым резаком.
Роликовый резак продавливает мягкую медь – для выравнивания образующегося сужения пришлось поработать круглым надфилем и наждачкой.
Для сопла подобрал латунную заготовку. Латунь, превосходный материал для такого применения – легко обрабатывается, хорошо паяется мягкими и твердыми припоями, имеет малый КТР (коэффициент термического расширения).
Фото 3. Заготовка сопла – латунная, запрессованная в плату, стойка от старого водяного счетчика.
Длинную стойку спилил у основания ювелирным лобзиком. Длинна – с запасом, для удобства предварительной обработки. Утолщенная часть с внутренней резьбой чуть великовата.
Фото 4. Подгонка толщины сопла до плотной его посадки в трубку-основание. В сверлильном станке.
Фото 5. Примерка заготовки сопла.
Фото 6. Обрезка технологической части заготовки. Длина оставленного такая, чтобы полнотелого стержня (от внутренней резьбы М3) осталось 5…7 мм. С запасом. В работе снова ювелирный лобзик. Пилочка №4.
Фото 7. «Торцевание» заготовки сопла после пилки лобзика. В том же сверлильном станке, на кусочке наждачной бумаги положенной на березовый брусочек. Заодно и притупил острую кромку.
Фото 8. Нарочито примененная наждачка с относительно крупным зерном оставила круговые царапины, этакую мишень, облегчающую поиск центра. Вооружившись козырьком с лупой и хорошим светом, тюкнул керном.
Фото 9. Сверло Ø3 мм. зажал в миниатюрный патрон, заготовку сопла – в патрон сверлильного станка. Обороты средние. Сверление наоборот, неподвижным сверлом, позволяет относительно точно сделать соосное отверстие.
Канавки на сверле невеликие, при работе нужно часто извлекать инструмент для удаления стружки. Случается удачно приобрести сверла несколько конической формы, особенно склонные ломаться. Отчасти помогает смачивание спиртом.
В ответственных случаях канал сопла следует отполировать, например, толстой ниткой натертой пастой ГОИ. В случаях особо ответственных, заднюю часть канала, примерно на ¾ делают еще и слегка конической, специальной разверткой. Практика, однако, показала, для гремучего газа и предложенных диаметров сопла, обычного сверления довольно вполне.
Фото 11. Изготовленное сопло на штатном месте. Рядом, слева, неудачный вариант с каналом из медицинской иглы. При пайке его закупорил избыток припоя.
Фото 12. Пайка твердым, серебряным припоем.
От пластинки фабричного ювелирного припоя ножницами отрезал полоску и зажал в обратном пинцете. Флюс – бура. Вносить ее удобно раскалив нетолстую стальную проволочину и макнув в порошок. Налипшую подплавленную буру перенес на раскаленные детали, убрав факел – сдувает. Нагревал место пайки гремучим газом из электролизера. Дидимовые стеклодувные очки защищают глаза и вырезают натриевое «содовое свечение» - место пайки хорошо видно.
Фото 13. Остывший спаянный наконечник отмыл от остатков стекловидной буры в сильно разбавленной серной кислоте. Для активизации процесса применил УЗ мойку. После кислоты – два цикла промывки в чистой воде.
Фото 14. Спаянные детали. Хорошо видно последствие маленькой аварии – подплавилась и осела медная трубка, сопло провалилось, хотя и не утратило функциональности. Не столь изящно как хотелось но удовлетворительно.
Фото 15. Подгонка основания наконечника к присоединительной законцовке. В сверлильном станке, средней наждачкой, с регулярными промерами штангенциркулем.
Фото 16. Впаивание подогнанного наконечника с соплом в законцовку. Применил мягкий безсвинцовый припой олово-медь-серебро и кислый флюс-пасту для огневой пайки.
Нагрев обычной инжекционной горелкой на пропане. По остыванию – немедленная отмывка от остатков флюса в теплой воде. Сначала вручную, старой зубной щеткой, затем несколько циклов в УЗ мойке.
Фото 17. Готовый сменный наконечник с присоединительной законцовкой и накидной гайкой.
Фото 18. Два наконечника микрогорелки – старый, Ø 0,7 мм. из медного капилляра впаянного медно-фосфорным припоем, новый Ø 0,3 мм.
Фото 19. Вид на микрогорелку с новым наконечником и соплом 0,3 мм.
Фото 20. Факел горящего гремучего газа с соплом 0,3 мм. Горелка отрегулирована на самый малый, возможный до гашения, расход газа.
Фото 21. Работа сопла 0,3 мм, с самым большим, до срыва факела, расходом гремучего газа.
К слову, диаметр 0,3 мм. глубокого отверстия, теоретически, является «предельным» для гремучего газа – с таким соплом, до некоторой степени, можно быть уверенным в отсутствии обратного удара.
Небольшая ручная горелка малой производительности предназначена, в основном, для сжигания гремучего газа полученного в электролизере. Такие аппараты более-менее значительной мощности требуют слишком много материалов и расходуют прорву электричества, строят их редко. В основном, домашние практические электролизеры имеют небольшую мощность и производят весьма умеренное количество газа – для работы с ними требуются специальные горелки с тонким моносоплом. Речь идет о диаметрах 0,1…1 мм. Гремучий газ имеет чрезвычайно высокую температуру горения и даже малый факел такого пламени оказывается более чем полезен в домашней мастерской.
Горелка конечно может работать и на других, предварительно подготовленных, газовых смесях – парах бензина, газокислородных смесях, горелку при этом удобно снабдить двумя входными патрубками, а смешивание производить в полой металлической рукоятке.
Горелка имеет простую конструкцию не требующую токарных работ и собрана из подножных материалов пайкой. Возможность смены наконечника горелки существенно расширяет ее возможности, хотя в работе стационарной, специализированный инструмент всегда удобнее и практичнее универсального.
Что понадобилось для работы.
Кроме заготовок деталей - набор инструмента для некрупных слесарных работ, в том числе и пайки. Расходные материалы, мелочи.
К делу.
Главная деталь горелки – сопло, здесь весьма тонкое, причем, очень желательно иметь его более-менее толстостенное и из меди или сплавов – отвод тепла. Куда как сильнее распространены подобные трубочки из нержавеющей стали – медицинские иглы для инъекций, однако, нержавеющая сталь – неважный теплопровод, да и иглы тонкостенны. При их применении лучше всего поверх иглы сделать намотку из зачищенной медной проволоки и пропаять ее серебром.
Медные же капилляры можно найти, например, в аппаратах для хроматографии и т. п., наконец просверлить заготовку. Без особенного труда можно найти сверла 0.4 мм. Для получения спокойного длинного пламени длинна сопла должна быть по крайней мере пятикратной по сравнению с диаметром. Для указанных малых диаметров сделать такое отверстие сверлом не слишком трудно. Сверлить следует неподвижным сверлом, вращая прутик-заготовку. Прекрасный материал для сверленного сопла – троллейбусный провод. В идеале, внутреннюю поверхность сопла следует отшлифовать, например, толстой ниткой с пастой ГОИ.
Свой медный капилляр подобрал в доставшемся по случаю автомобильном хламе (Фото 2). Нетонкие стенки, внутренний диаметр около 0,7 мм.
Фото 2. Медный капилляр Ø 0,7 мм.
Десяток сантиметров на конце отжег – нагрел компактной газовой горелкой на кирпичике, до малинового свечения, дал остыть. Мягкую податливую медь выровнял подобно старому обмоточному проводу – несколько раз с изгибом пропуская через комок ветоши.
Держатель сопла – нетолстая, внешним диаметром - 6 мм, медная трубка. Ее кусочек отжег (Фото 3) аналогично капилляру, плотно набил сухим песком и заткнул деревянными пробками. В слесарных тисках, между брусочками из мягкого дерева, согнул заготовку на оправке (Фото 4), удалил пробку, вычистил от песка.
Фото 4. Согнутая трубка – заготовка держателя. Песчаная набивка не позволяет сплющиться сгибу.
Установка сопла - короткую часть держателя (Фото 4) укоротил ювелирным лобзиком, зачистил круглым надфилем место посадки сопла. Сопло закрепляется пайкой – нужна весьма плотная посадка деталей с минимальными зазорами, чтобы задействовать капиллярные силы. Для уплотнения сопла применил намотку из медного провода. В несколько примерок подобрал его толщину. Зачистил конец от лаковой изоляции наждачкой, отжег, остудил, снова зачистил от окислов. Мягкой медью сделал намотку на медном же зачищенном капилляре-сопле – виток витку (Фото 5).
Фото 5. Уплотнение сопла в держателе.
Намотку пришлось чуток подогнать надфилем. Собрал держатель – установил капилляр, ювелирным лобзиком отрезал лишнее, сформовал торец проволочного уплотнения-намотки.
Пайка сопла – выполнена твердым, медно-фосфорным, «холодильниковым» припоем. Еще лучше применить здесь припой серебряный, он меньше выгорает при высоких температурах эксплуатации.
Небольшие детали удалось нагреть той же компактной горелкой на пропане, флюс – порошок буры. Действовал так – место пайки подогрел горелкой до появления цветов побежалости и обмакнул в буру. Ее крупинки прилипли к горячей меди, при дальнейшем нагреве бура расплавляется, ее затягивает в щели. При достижении температуры малинового свечения деталей, к месту пайки прикоснулся палочкой припоя. Расплавленный, его также затягивает внутрь между деталями. Управлять растеканием припоя можно перемещая место нагрева. Дав деталям остыть, сколол стекловидные остатки флюса (Фото 6).
Фото 6. Сопло впаянное твердым припоем.
Игольчатый краник применил китайский, бронзовый (Фото 7). Ниже – его бракованный брат-близнец, от него взял только присоединительную резьбу с гайкой и штуцером.
Фото 7. Игольчатый краник китайского производства. Не из самых дешевых. Внизу – кусок бракованного собрата. Игла и маховичок не родные, но запирают канал и регулируют хорошо. Присоединительные штуцеры без уплотнительных резинок.
В качестве ручки-корпуса горелки применил отрезок медной водопроводной трубы Ø 15 мм. Зачистил конец трубы, подогнал к нему входную часть краника – пришлось подточить мелким напильником резьбу до плотной посадки. Спаял мягким припоем олово-медь – эта часть уже не будет сильно нагреваться. Пайка огневая, со специальной пастой-флюсом (Фото 8).
Фото 8. Пайка с применением пламенного нагрева. Применил пастообразный флюс для огневой пайки медного водопровода. Остатки активного флюса отмыл теплой водой.
Присоединительную к горелке резьбу, сделал из кусочка бракованного игольчатого краника (Фото 7, внизу) – брата-близнеца регулирующего. Это кстати – унификация, вещь полезная. Итак, от остатков краника ножовкой по металлу, в тисках, отпилил нужную резьбу и часть корпуса. Имеющееся некрупное отверстие (Фото 9) рассверлил крупным сверлом до максимально возможного диаметра (Фото 10).
Фото 9. Штатное тонкое отверстие никуда не годится – отверстие же большое, позволит иметь доступ в полую ручку горелки, что полезно.
Фото 10. Рассверливание внутреннего канала присоединительной резьбы.
Фото 11. Часть корпуса обточена мелким напильником и плоским надфилем и превращена в присоединительную муфту для монтажа пайкой.
Фото 13. Впаянная в нижнюю часть ручки-трубки присоединительная резьба. Паял тем же оловянным безсвинцовым (не нужно всякий раз тщательно мыть руки) припоем, с флюсом для огневой пайки. По остывании – отмыть остатки.
Фото 14. Держатель в сборе, подогнал, подготовил поверхности и впаял в один из присоединительных штуцеров.
Его внутренний диаметр подошел чудо как хорошо. Использовал оловянный припой и пасту-флюс. Собранный держатель за штуцер притягивается к кранику накидной гайкой.
Фото 15. Для отмывки остатков кислотного флюса в труднодоступных местах применил ультразвуковую мойку. Отдельная емкость позволяет экономить химикаты и не пачкать ими всю емкость.
Первый цикл отмывки – в нейтрализующем растворе кальцинированной соды, второй – в чистой воде.
Фото 1. Работа на стеклодувной горелке с отражателем пламени.
Продолжаем снаряжать рабочее место стеклодува в домашней мастерской. На этот раз речь пойдет об огневом оснащении – несложное приспособление для большой настольной горелки позволит более полно использовать ее факел и несколько увеличить температуру разогреваемой заготовки и скорость нагрева, а перебирать пальцами для вращения стеклянной трубки теперь можно допустить пореже. Отражатель представляет собой небольшой кружок асбеста укрепленный на удобной подставке. Установив его за нагреваемой в пламени заготовкой мы возвращаем часть улетающего тепла на стекло, что равноценно использованию второй горелки напротив, хотя и менее мощной.
Интересно, что подобный нагрев встречным пламенем применялся исторически и как основной. Тип такой горелки именовался «американской». Привычная же однопламенная настольная горелка – «пушка» - «немецкой». Специальные ручные горелки со встречным пламенем очень часто применялись для быстрого и равномерного разогрева участка штенгеля – нетолстой трубочки соединяющей электровакуумный прибор с откачным постом - отпайки лампы и нередко при станочной обработке стекла.
Рис. 2 Нагрев заготовки на горелке со встречным пламенем. Д. Стронг. «Техника физического эксперимента». Лениздат 1948 г.
Бешагин С. П. «Огневое оснащение электровакуумного производства». Москва, «Энергия». 1967 г.
Классическая литература по стеклодувному делу рекомендует отражатель - плоский кружок из асбестового картона закрепленный на проволочной рамке. Здесь, мы попробуем изготовить отражатель вогнутой куполообразной формы, чтобы при работе и несколько концентрировать разлетающееся тепло на более-менее компактном участке. Для этого применим другой способ изготовления – мокрая формовка асбеста, тем более, что этот дешевый огнеупор очень удобен и применяется в стеклодувном деле часто – пробки, держатели, проставки, разного рода специальные колпачки для замедления охлаждения и прочая оснастка для контакта с разогретым стеклом. Опять же, заготовками могут быть самые непрезентабельные обрезки асбеста, буквально мусор.
К делу.
Обычно в литературе предлагается конструкция на квадратной дощечке-подставке и судя по винту-стопору, с регулированием по высоте (Рис. 4). Располагая самодельным токарным станком по дереву не сделать подставку точёной – грех. Проволочную рамку в деревянной ножке мы замуруем, а регулировку высоты будем делать подкладывая под всю конструкцию отрезки дощечек.
Рис. 4 Отражатель пламени. Голь М. М. «Руководство по основам стеклодувного дела». Изд. «Химия», 1974 г.
Фото 5. Соберем деревянную подставку отражателя из двух частей – подошвы и стойки. Заготовки для них подобрать проще. На фото – заготовка подошвы, кусок сухой нетонкой березовой доски со слегка скругленными на торцевой пиле краями.
Для установки в станок применим самодельную мини-планшайбу с привинченной технологической деревяшкой. Перед опиливанием квадратной заготовки находим её середину как пересечение диагоналей и циркулем вычерчиваем максимальную окружность, опиливаем углы. Деревяшку на планшайбе обтачиваем и торцуем на станке. Имея центр граненой заготовки, вычерчиваем окружность несколько больше диаметра планшайбы и приклеиваем её термоклеем. Для небольших заготовок его прочности довольно, а более крупные на первоначальном этапе обдирки можно усилить - поджать задним центром.
Фото 6. Оболваниванием и торцуем заготовку используя резец для точения поперек волокон, отрезаем нужную толщину.
Фото 7. Срезанную заготовку переворачиваем - слегка приклеиваем торцованной частью, дном и протачиваем лицевую часть. Шлифуем несколькими номерами наждачки со сменой направления вращения.
Фото 8. Сверлим на станке отверстие для шипа стойки.
Фото 9. Стойку выточил из сухого березового полена «в центрах».
Подобрал в поленнице подходящей толщины без существенных дефектов, обрезал торцы на маятниковой пиле, обтесал топором на чурбачке до более-менее цилиндрического состояния. Центроискателем нашел центры торцов и накернил их. Под задний неподвижный капнул машинного маслица, под ведущий плоский трезубец пропилил ножовкой неглубокий паз для лучшего зацепления. Вместо утилитарной формы вдруг родился этакий шахматный ферзь. Оставим! На дне, контролируя штангенциркулем, проточил шип для сборки с подошвой. Отшлифовал.
Фото 10. Собрал деревянную подставку с капелькой столярного ПВА, на станке просверлил спиральным сверлом по дереву глубокое глухое отверстия для замуровывания проволочной рамки.
Готовую подставку отделал несколькими слоями прозрачного матового лака с промежуточной сушкой и легкой шлифовкой некрупной затертой наждачкой. Лак – финский «Яло» дает очаровательную поверхность напоминающую вощение, опять же, грязными руками не захватается.
Фото 11. Проволочную рамку сделал из свитой вдвое мягкой стальной вязальной проволоки. Сначала на крышке литрового пластикового ведерка от клея. Понял, что пожадничал и скрутил вариант поскромнее на консервной баночке.
Фото 12. В качестве выпуклой формы для рабочей поверхности применил дно баллона от 5л углекислотного огнетушителя.
Фото 13. Ошметки асбестового картона замочил с небольшим избытком воды. Новый непережженный раскисает замечательно быстро, старый похуже.
Фото 14. Слегка перетер размокший асбест в кашицу пальцами до образования однородной массы похожей на мокрую бумажную для папье-маше.
Фото 15. Импровизированную форму обернул нетолстым полиэтиленом и вылепил нижний слой, уложил на него проволочную рамку и залепил её.
Придал слепку более-менее правильную форму и загладил влажную поверхность пальцами. Несколько дней сушил на форме, в теплом месте. Подсохший отражатель досушил в горячем месте печи.
Фото 16. Проволочную ручку заклинил в деревянной подставке двумя некрупными колышками, подобрав предварительно, высоту ковшика-отражателя. Для пробы.
Фото 17. Свободный факел большой настольной «пушки». Работает на парах бензина и воздухе.
Фото 18. Факел горелки ограничен отражателем пламени.
Дистанцию подобрал минимальную, но такую, чтобы удобно было работать в самой горячей части пламени – на кончике яркого «языка». Фокус асбестового отражателя, даже в относительно негорячей части факела, быстро раскаляется до свечения.
Фото 19. Разогрев заготовки – стеклянной трубки Ø18 мм с применением отражателя. Как и предполагалось, происходит ровнее и ощутимо быстрее. Теперь получаются некоторые операции недоступные ранее, другие удаются лучше.
Сформованный асбест отражателя здесь подвергается интенсивному разрушающему воздействию «жесткого» факела, срок его работы, очевидно, ограничен и не слишком длителен, зато он легко ремонтируется или вовсе переделывается с повторным использованием обгоревшего. Отсюда, удобнее не замуровывать проволочную ручку в подставке насмерть. Вульгарное заклинивание двумя щепочками подобранными в дровах показало себя удовлетворительно в работе и легко разбирается. Диаметр ковшика можно сделать на четверть (на треть?) поменьше.
P. S. Интересующихся и сочувствующих располагающих литературой (книги, статьи, заметки) 1920-30-х годов касательно изготовления первых радиоламп, прошу поделиться.
При работе с декоративным стеклом, стеклодувная горелка является еще одной степенью свободы, еще одной возможностью, пренебрегать которой просто неразумно. Кроме того, стеклодувное дело, само по себе завораживающее действо, этакое таинство, волшебство, постепенно уходящее в забытье. Здесь речь пойдет об адаптации, приспособлении к собственным нуждам попавшей в руки волею случая, небольшой настольной стеклодувной горелки кустарного производства.
Специфика собственных работ – изготовление на горелке мелких деталей из цветного стекла для фьюзинга или декоративных стекляшек на металлических державках (lampwork). Для работ такого рода больше подходит большой длинный факел, пушистенькое такое пламя, способное быстро разогреть значительно больший кусочек стекла.
Стоит сказать, что часто нужды стеклодувов-приборостроителей противоположны, они стремятся получить ламинарный поток газа и соответственно, форму факела вроде иглы. Такое пламя выгоднее и удобнее при пайке стекла, общий же обогрев изделия осуществляют отдельной горелкой с широким мягким пламенем.

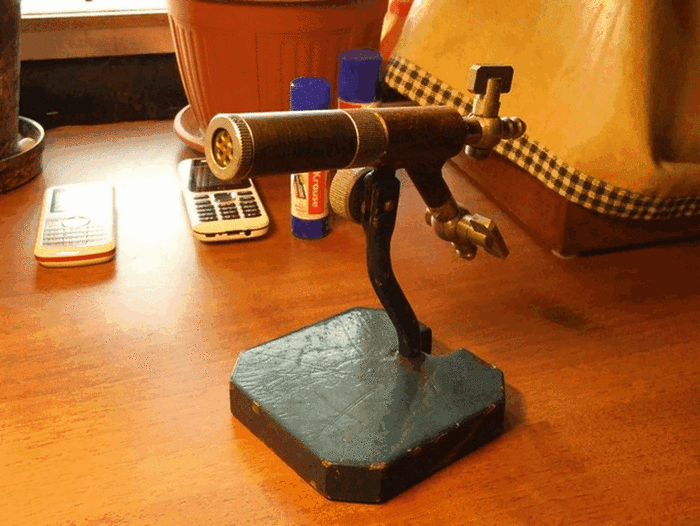

Малая стеклодувная горелка. Вид сверху.
Малая стеклодувная горелка. Вид впереди.
Горелка, попавшаяся мне – газо-воздушная, однорежимная, с внутренним смешиванием. Факел, формируемый ею именно игла и для помянутых занятий решительно не годился – не хватало тепла, даже при использовании паров бензина (выше температура пламени). Приходилось объединять две горелки, встречно или вместе.
Две горелки с объединенным факелом.
Решено было горелку доработать с целью увеличения ее мощности.
Сопла поддерживающего пламени, как и их регулировочная часть, имеют довольно остроумную конструкцию. На дне каждого сопла тонкое отверстие задающее расход газовой смеси, затем отверстие расширяется, и скорость потока падает. В итоге получается коротенький язычок пламени. Шесть таких язычков вокруг центрального «луча» не дают ему погаснуть при высоких скоростях потока газа.
Горелка в сборе.

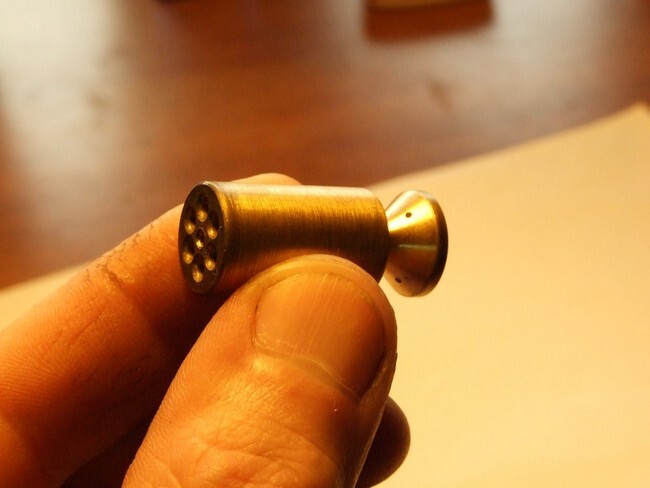

Гильза с соплами.
Отверстия настройки поддерживающего пламени.
Частичная разборка горелки. Стрелочкой отмечен поясок удерживающий гильзу с соплами, видна двухслойная конструкция передней части с асбестовой прокладкой внутри.

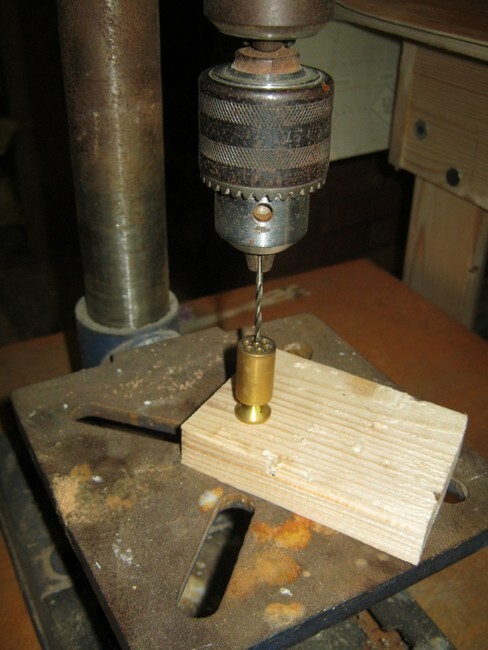

Рассверливание сопла
Исходный факел.
Видно, что для увеличения тепловой мощности горелки следует повысить расход газовой смеси без увеличения его скорости (сдувает пламя), для этого следует увеличить диаметр сопла и отрегулировать поддерживающий факел.
Исходно, диаметр центрального сопла был 2 мм, был опробован диаметр 2.5 мм, наконец 3 мм. Больше не позволяла конструкция гильзы, но этого хвалило вполне.
Рассверливание сопла.
После рассверливания центрального сопла изменилось распределение газа между ним и соплами факела поддержки, пришлось увеличить одно из настроечных отверстий до 1.5 мм.
Новый факел.
Факел сделался значительно толще, мощнее, на фото внизу бензиновый «бульбулятор».
Изменение схемы питания

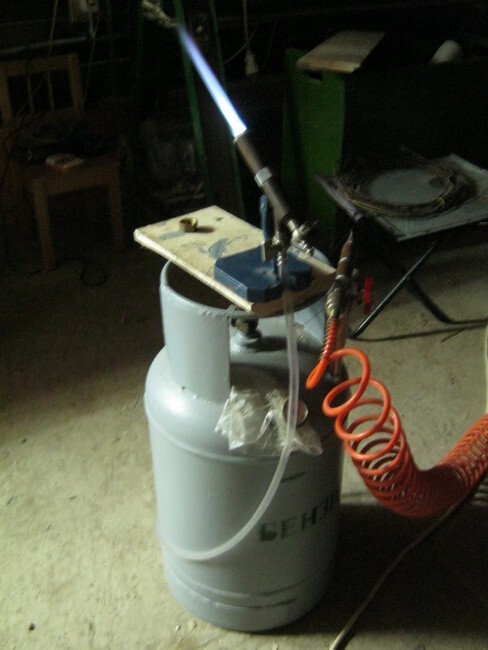

При питании горелки парами бензина, получаемыми в карбюраторе, в горелку поступает уже готовая газовая смесь, соотношение воздуха в которой, регулируется на карбюраторе. Питание горелки может быть с успехом осуществлено по одному шлангу, через один из патрубков горелки, второй патрубок перекрывается имеющимся краном. В целом схема питания выглядит так.

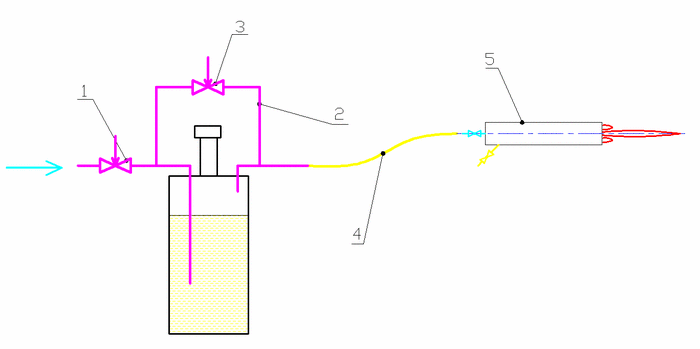

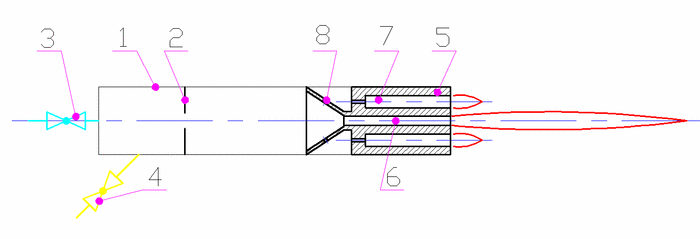

Схема питания стеклодувной горелки парами бензина.
Схема питания стеклодувной горелки парами бензина, где: 1 – игольчатый кран подачи воздуха в карбюратор, 2 – байпас карбюратора, 3 – игольчатый кран байпаса, регулировка качества газовой смеси, 4 – силиконовый шланг, 5 – горелка стеклодувная.
Шланг питания можно подключать к любому из патрубков горелки, на форму факела и работу горелки заметным образом это не влияет, исходил из удобства прокладки шланга. Схема питания вполне работоспособна, но имеет некоторое запаздывание при регулировании, более того, в моем вместительном карбюраторе (пропановый баллон 27 л ) имеется излишек свободного объема, собственно, уровень бензина не доходит даже до воздушной трубки, хватает испарения с поверхности. Регулирование качества смеси при этом, кроме запаздывания имеет еще и «выбег» усложняющий регулирование. Объясняется это изменением испарения бензина и его температуры (бензин при испарении охлаждается) и в системе с относительно малой массой топлива требуется некоторое время на стабилизацию. В результате, в режимах близких к критическим при резком регулировании горелка может гаснуть. Приходится крутить краник на карбюраторе крайне осторожно. Эта неприятность исчезнет или существенно ослабится при полном рабочем заполнении карбюратора топливной смесью. Смесь эта должна состоять из частично испаренного бензина – при большом количестве свежего, байпас может и не справляться с разбавлением газовой смеси воздухом. Словом, со временем все образуется, постепенно наберется большее количества тяжелых фракций бензина, но пока работать не очень удобно.

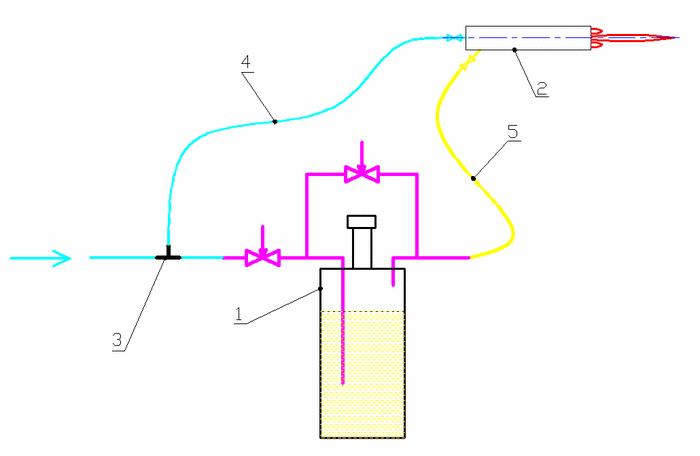

Для нейтрализации временного недостатка, опробована другая схема питания горелки с подводом воздуха и местном смешивании.
Собственно, схема повторяет хрестоматийное включение, только вместо горючего газа используются пары бензина получаемые в специальном аппарате – карбюраторе. Патрубок на оси горелки – для воздуха, снизу - для горючего газа. Включение показало отличную работоспособность. Факел можно отрегулировать даже несколько большего размера, регулировка качества смеси четкая, мгновенная.
Недостаток воздуха.
Нормальное соотношение топливо-окислитель, факел относительно мягкий.
Некоторый передув воздуха с горючим газом. Жесткий факел.
Факел мощный, длинный с выраженными зонами с разной температурой. Очень просто получать «коптящее пламя» для экспресс-отжига стекляшек. Единственное просящееся усовершенствование – заменить пробковый воздушный краник горелки на игольчатый или сделать у него более длинную рукоятку для удобства тонкой регулировки.
Кран байпаса на карбюраторе в общем случае перекрывается.
Исторически, одной из самых первых стеклодувных горелок была несколько видоизмененная стационарная ювелирная паяльная трубка – февка. Суть ее – вдувание тонкой струи воздуха в нижнюю часть спокойного фитильного пламени. Февку использовали ювелиры и часовщики для пайки твердыми припоями, февка применялась для полевых экспресс анализов на содержание металлов в рудах. Дули ртом. Стеклодувная горелка – февка кратко описана у некоторых классиков, например [1]. Паяльной трубкой с самодельной бензиновой фитильной горелкой работали многие энтузиасты на заре возникновения радио (радиолампы) [2]. Не ставя себе сугубо практических целей, работа с такой горелкой была проделана как реконструкция, как дань памяти первопроходцам ламповой эры.
Здесь, изготовлена простая паяльная горелка на базе комнатной керосиновой лампы мощностью в семь линий. Лампа заправлена церковным вазелиновым маслом для лампадок – в отличие от керосина оно не имеет запаха и даже стоит дешевле, но хорошо работает не со всеми фитилями. Иногда, для повышения текучести чуток керосина все таки приходится подмешать.
К делу.
Минье [2] для своей горелки применял воздушную трубку с внутренним диаметром 1 мм. В своем медном хламе подобрал трубочку ~1.2 мм – от старого термореле холодильника.
Фото 2. Медная луженая трубка датчика от реле старого холодильника. Еще и в пластик закатана. Рядом кусочек обычной диаметром 6 мм, для соединения с имеющимся шлангом.
Фото 3. Сопло отрезал ювелирным лобзиком, трубочки зачистил некрупной наждачкой. Для уплотнения сопла применил намотку из нетонкой зачищенной медной проволоки. Перед сборкой нанес пастообразный кислый флюс для огневой пайки.
Фото 4. Нагрел место пайки небольшой инжекционной горелкой, внес припой (ПОС-61). После охлаждения февки, отмыл остатки флюса в УЗ мойке. В водном растворе кальцинированной соды, промыл чистой водой. Высушил, зачистил наплывы припоя.
Фото 5. Готовая паяльная трубка с воздушным шлангом.
Фото 6. Паяльную трубку пристроил на деревянном кубике, закрепив ее жестяным хомутиком и парой саморезов, импровизированный «кран Гофмана» собрал из плоской железки – крючка от дверной пружины, попавшегося под руку.
Силиконовый шланг подключил к стационарной гребенке со сжатым воздухом и запитал все это хозяйство от некрупного компрессора.
Фото 7. Заправил лампу и оставил на некоторое время в покое, чтобы пропитался фитиль. Разжег лампу и отрегулировал язычок пламени так, чтобы не было копоти. На фото работающая лампа без табельного стекла.
Фото 8. Повозившись с давлением воздуха и его расходом, положением трубки внутри пламени, высотой лампы и фитиля в горелке, добился приемлемого игловидного факела.
Фото 9. Попробуем сделать на такой горелке что-то практическое, например, «впай» - герметическое, «вакуумплотное» вплавление металла в стекло – обычная задача при изготовлении электровакуумных приборов.
На фото – нетолстая, диам. 5 мм, «штенгельная» трубочка из стекла платиновой группы (серовато-зеленый цвет торца). В такие стекла хорошо впаивается платиновая проволока, отсюда и название. Вместо платины воспользуемся специальным материалом, платинитом – биметаллической проволокой из железо-никелевого сплава с медным покрытием и имеющей такой же КТР – коэффициент температурного расширения, что и платина. Здесь, платинитовая проволока диам. 0,5 мм, с приваренным кусочком титана – остатки экспериментов с контактной сваркой.
Фото 10. Стекло отлично спаивается не с медью, но окисью меди. На фото – подготовка проволочного ввода, прокаливание.
Фото 11. Стекло чрезвычайно боится термоударов – разогревать заготовку следует постепенно. На фото, трубочку со вставленным на нужную глубину электродом подогреваем в дальней части факела, постепенно и непрерывно вращая.
Фото 12. Собственно, впаивание.
Разогретое стекло вносится в горячую часть факела также непрерывно вращая. Виден рыжий хвостик – т. н. «содовое свечение» - испаряющиеся со стекла ионы натрия окрашивают пламя. С началом его появления стекло переходит в другую фазу и теперь его можно смело греть. Конец трубочки, при малейшей остановке вращения, гнется под действие гравитации. Правильнее было бы сделать специальную державку для нее и вращать заготовку обеими руками. Вращая, греем узкую зону трубочки, до тех пор, пока под действием сил поверхностного натяжения жидкое стекло не заполнит весь канал трубки с выводом.
После огневой обработки, стекло следует охлаждать медленно - термоудар! Его либо некоторое время греют в низкотемпературном мягком коптящем пламени, либо укутывают в огнеупорный теплоизолятор – базальтовая вата, вермикулит, либо сразу, горячим помещают в печь для отжига.
Фото 13. Впаи выводов в колбу прибора – одно из слабых мест в его герметичности и в ответственных случаях их, перед дальнейшим монтажом положено проверять на течь, например, гелием в специальной установке.
Сносно определить качество впая можно и по его цвету – проволоки в стекле. Медный впай имеет красивый розовый цвет. Осмотр удобно делать при хорошем свете и под лупой. Цвет должен быть ровным, без дефектов в виде пузырьков, отслоений, царапин и пр. подобного. На фото – наш впай в контр освещении, на просвет. Для практических целей, его следовало бы еще укоротить на электрорезке, зачистить и залудить проволоку, сформовать ее колечком, заполнить снаружи стеклянную чашечку с выводом термостойким цементом.
Впаи перед дальнейшей работой следует обязательно отжечь – снять напряжения в стекле. Для этого вертикально помещенная в печь заготовка очень медленно разогревается примерно до пятисот градусов, выдерживается для равномерного распределения температуры некоторое, зависящее от крупности и толщины стекла, время и медленно, обычно, вместе с муфельной (теплоемкой) печью охлаждается.
Фото 14. Простейший импровизированный полирископ – пластинка поляризатор и белый экран ЖК монитора. Помещенная между ними стеклянная заготовка расцвечивается в зависимости от внутренних напряжений. Ясно видно фиолетовое напряжение в зоне неотожженного спая
Фото 15. Цвет спая в прямом свете.
В заключении, не повредит напомнить о повышенной пожароопасности подобных горелок, отчего, в купе с общим неудобством, их и вытеснили горелки газовые, те же «пушки» - логическое развитие идеи февки. Работать на любой горелке со стеклом следует под вытяжкой и непременно в очках, лучше, специальных дидимовых, защищающих глаза от вредного излучения. Тем не менее, при толике аккуратности, февка вполне может применяться как носимый, компактный и неприхотливый источник небольшого высокотемпературного пламени в сложных условиях или при первых экспериментах. Февка может быть совершенно энергонезависима (меха, поддув ртом), всеядна. Изготовить ее – дело четверти часа и из подножных материалов.
Рис. 16 Пример простейшей компактной февки [2].
Некрупная пайка в полевых условиях, в том числе и твердым припоем? – будьте любезны! Мсье Минье применял ее для отпаивания своих ламп от колоны ртутного вакуумного насоса после откачки самодельных ламп. Дул ртом – операция недлинная.
Литература.
Веселовский С. Ф. Стеклодувное дело. Изд. Академии наук СССР, Москва, 1952 г.
