Стеклодувные инструменты и приспособления. Отражатель пламени. Изделия из формованного асбеста⁠⁠

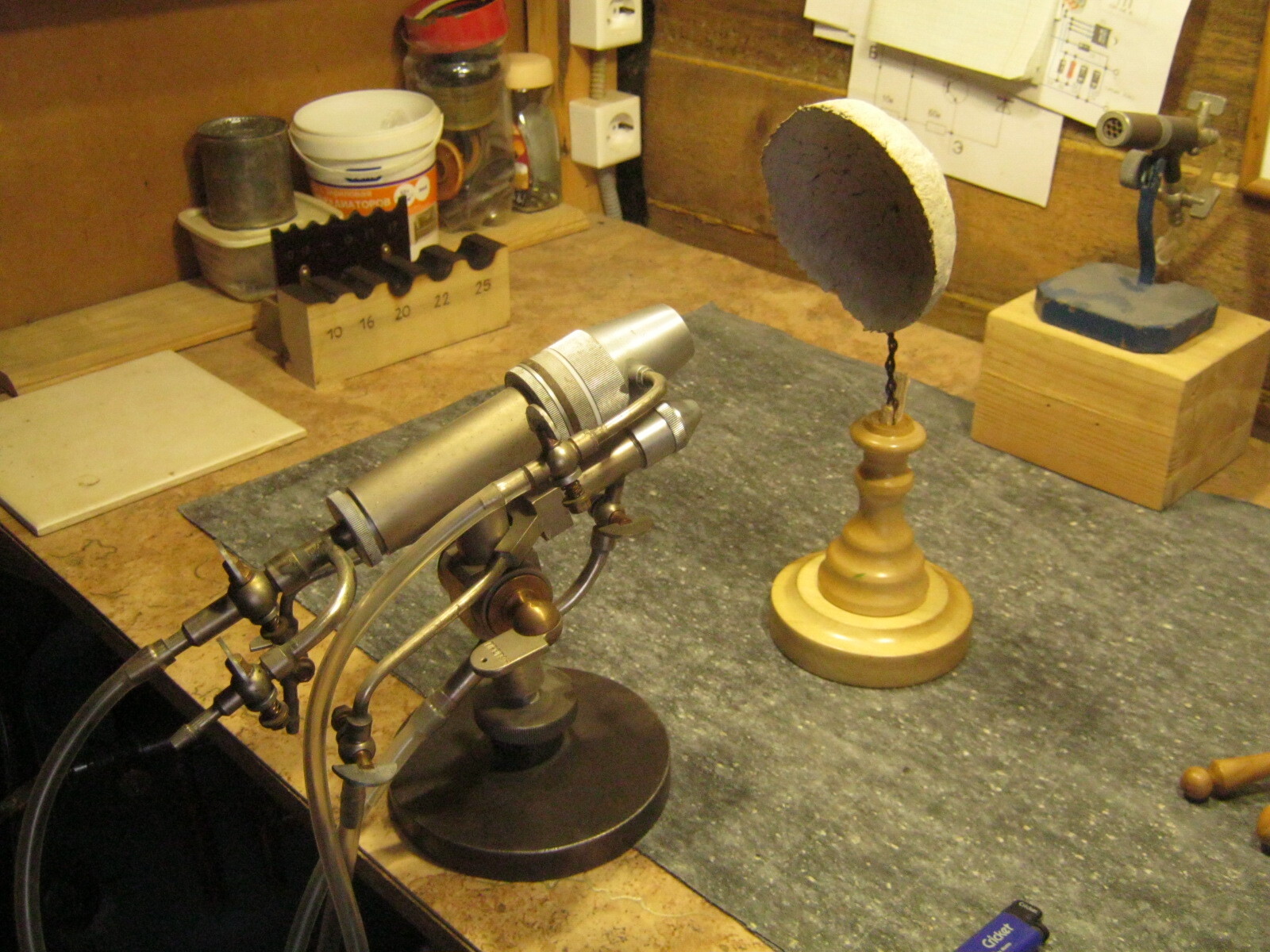

Продолжаем снаряжать рабочее место стеклодува в домашней мастерской. На этот раз речь пойдет об огневом оснащении – несложное приспособление для большой настольной горелки позволит более полно использовать ее факел и несколько увеличить температуру разогреваемой заготовки и скорость нагрева, а перебирать пальцами для вращения стеклянной трубки теперь можно допустить пореже. Отражатель представляет собой небольшой кружок асбеста укрепленный на удобной подставке. Установив его за нагреваемой в пламени заготовкой мы возвращаем часть улетающего тепла на стекло, что равноценно использованию второй горелки напротив, хотя и менее мощной.

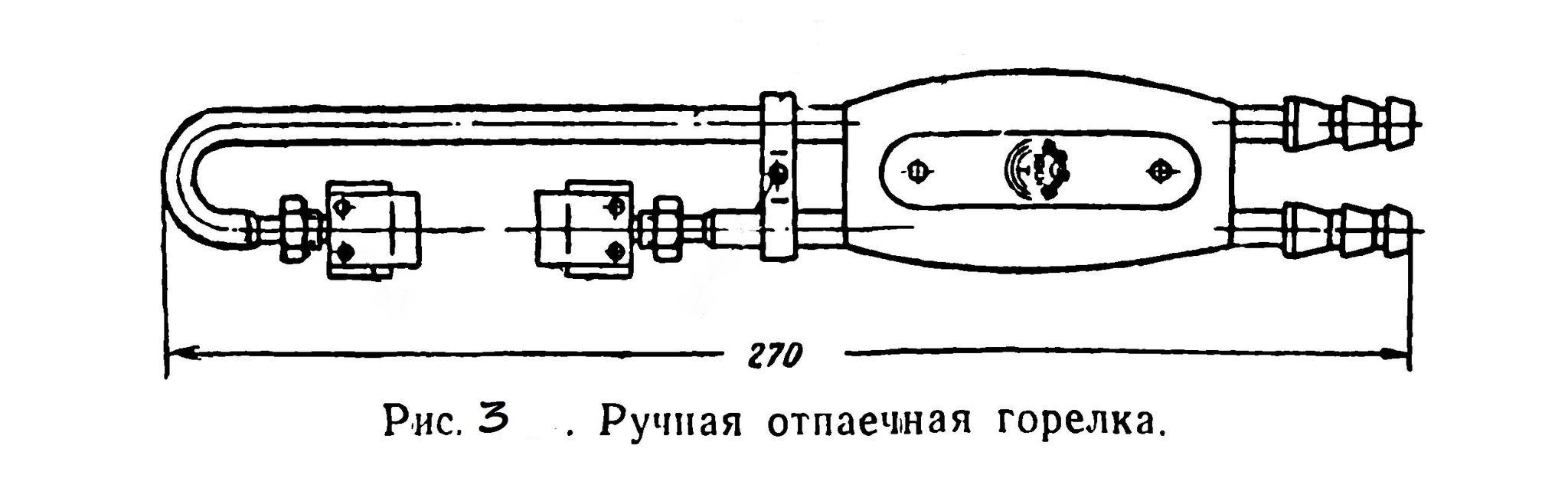

Интересно, что подобный нагрев встречным пламенем применялся исторически и как основной. Тип такой горелки именовался «американской». Привычная же однопламенная настольная горелка – «пушка» - «немецкой». Специальные ручные горелки со встречным пламенем очень часто применялись для быстрого и равномерного разогрева участка штенгеля – нетолстой трубочки соединяющей электровакуумный прибор с откачным постом - отпайки лампы и нередко при станочной обработке стекла.

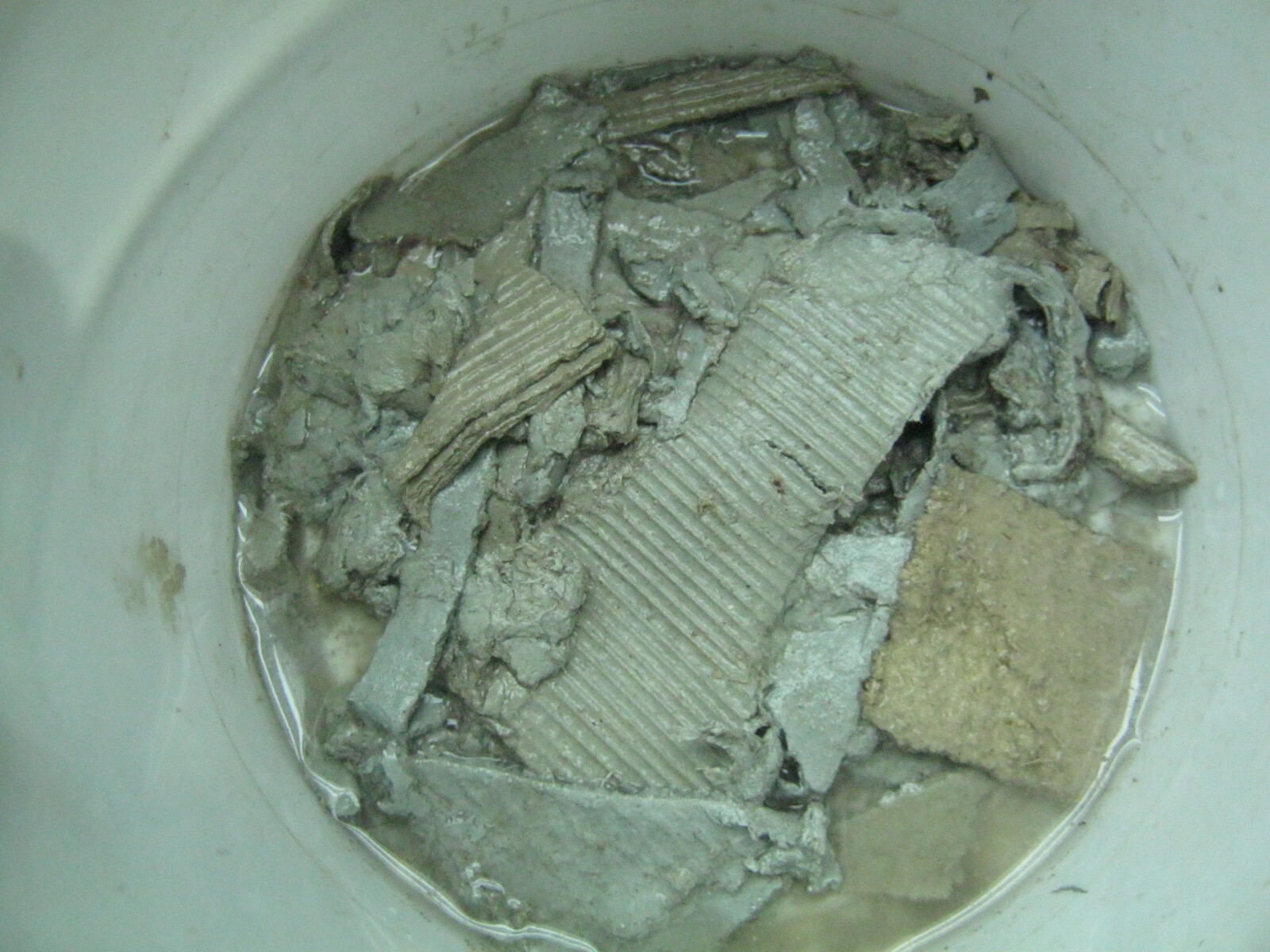

Классическая литература по стеклодувному делу рекомендует отражатель - плоский кружок из асбестового картона закрепленный на проволочной рамке. Здесь, мы попробуем изготовить отражатель вогнутой куполообразной формы, чтобы при работе и несколько концентрировать разлетающееся тепло на более-менее компактном участке. Для этого применим другой способ изготовления – мокрая формовка асбеста, тем более, что этот дешевый огнеупор очень удобен и применяется в стеклодувном деле часто – пробки, держатели, проставки, разного рода специальные колпачки для замедления охлаждения и прочая оснастка для контакта с разогретым стеклом. Опять же, заготовками могут быть самые непрезентабельные обрезки асбеста, буквально мусор.

К делу.

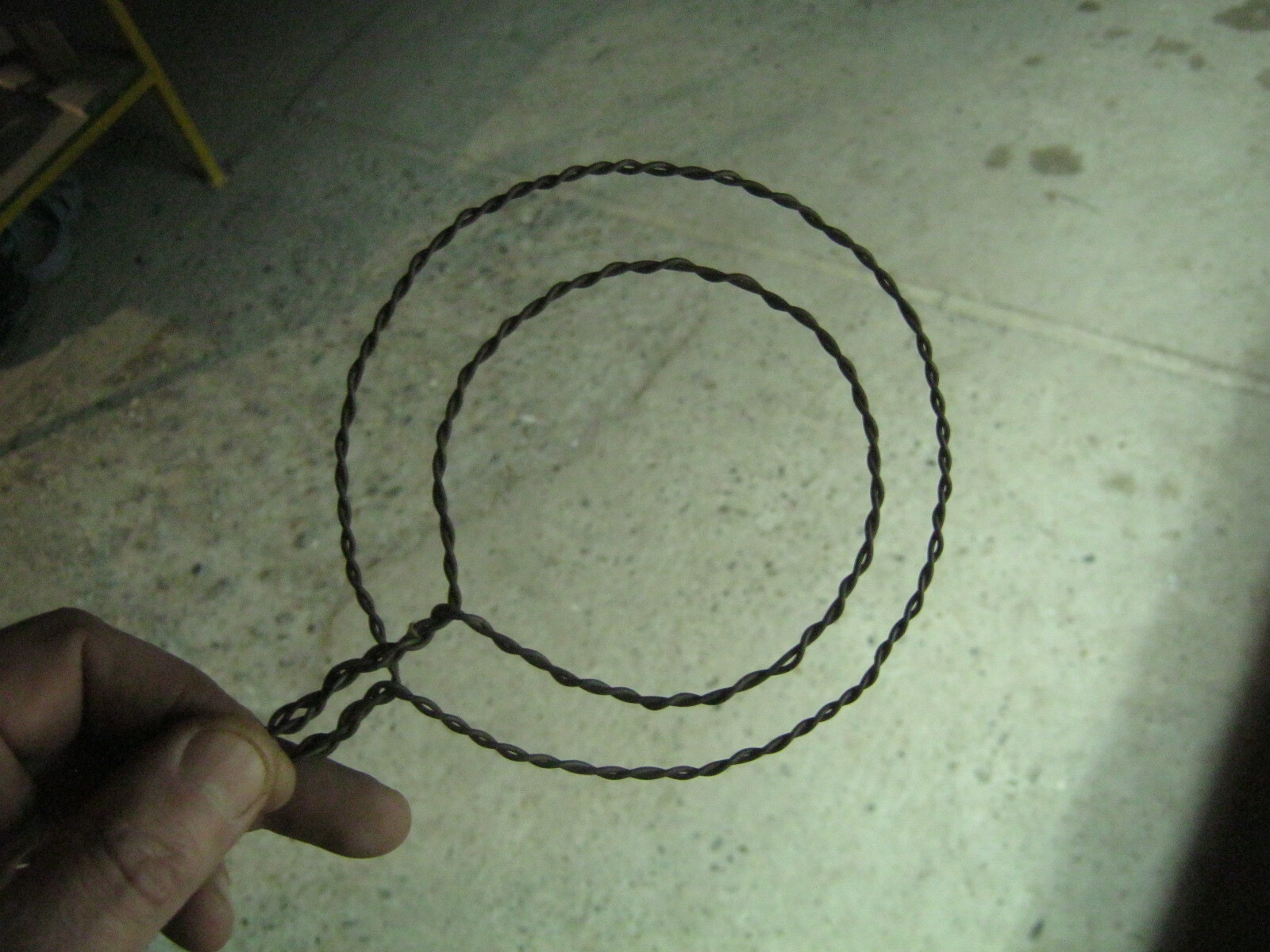

Обычно в литературе предлагается конструкция на квадратной дощечке-подставке и судя по винту-стопору, с регулированием по высоте (Рис. 4). Располагая самодельным токарным станком по дереву не сделать подставку точёной – грех. Проволочную рамку в деревянной ножке мы замуруем, а регулировку высоты будем делать подкладывая под всю конструкцию отрезки дощечек.

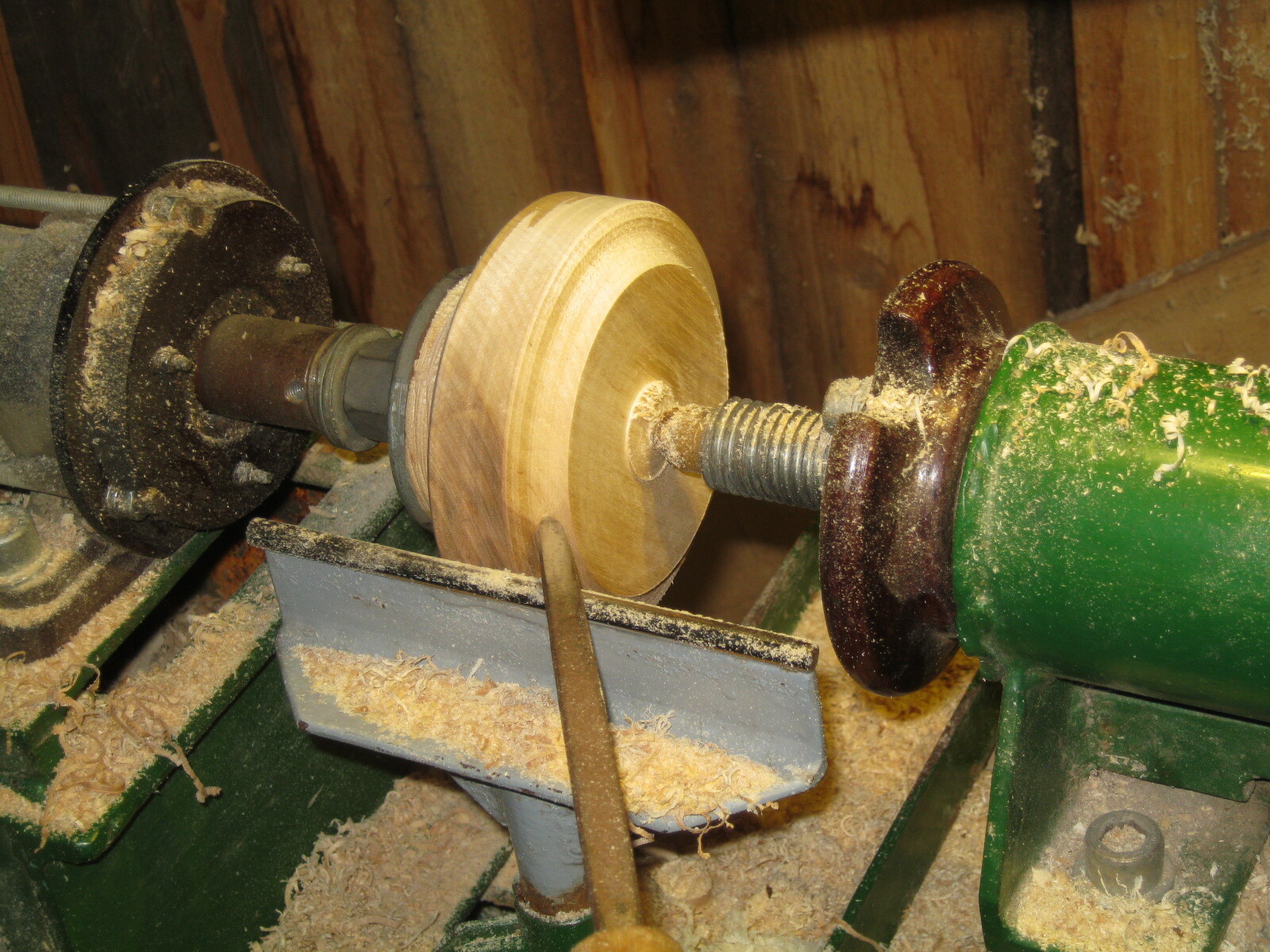

Для установки в станок применим самодельную мини-планшайбу с привинченной технологической деревяшкой. Перед опиливанием квадратной заготовки находим её середину как пересечение диагоналей и циркулем вычерчиваем максимальную окружность, опиливаем углы. Деревяшку на планшайбе обтачиваем и торцуем на станке. Имея центр граненой заготовки, вычерчиваем окружность несколько больше диаметра планшайбы и приклеиваем её термоклеем. Для небольших заготовок его прочности довольно, а более крупные на первоначальном этапе обдирки можно усилить - поджать задним центром.

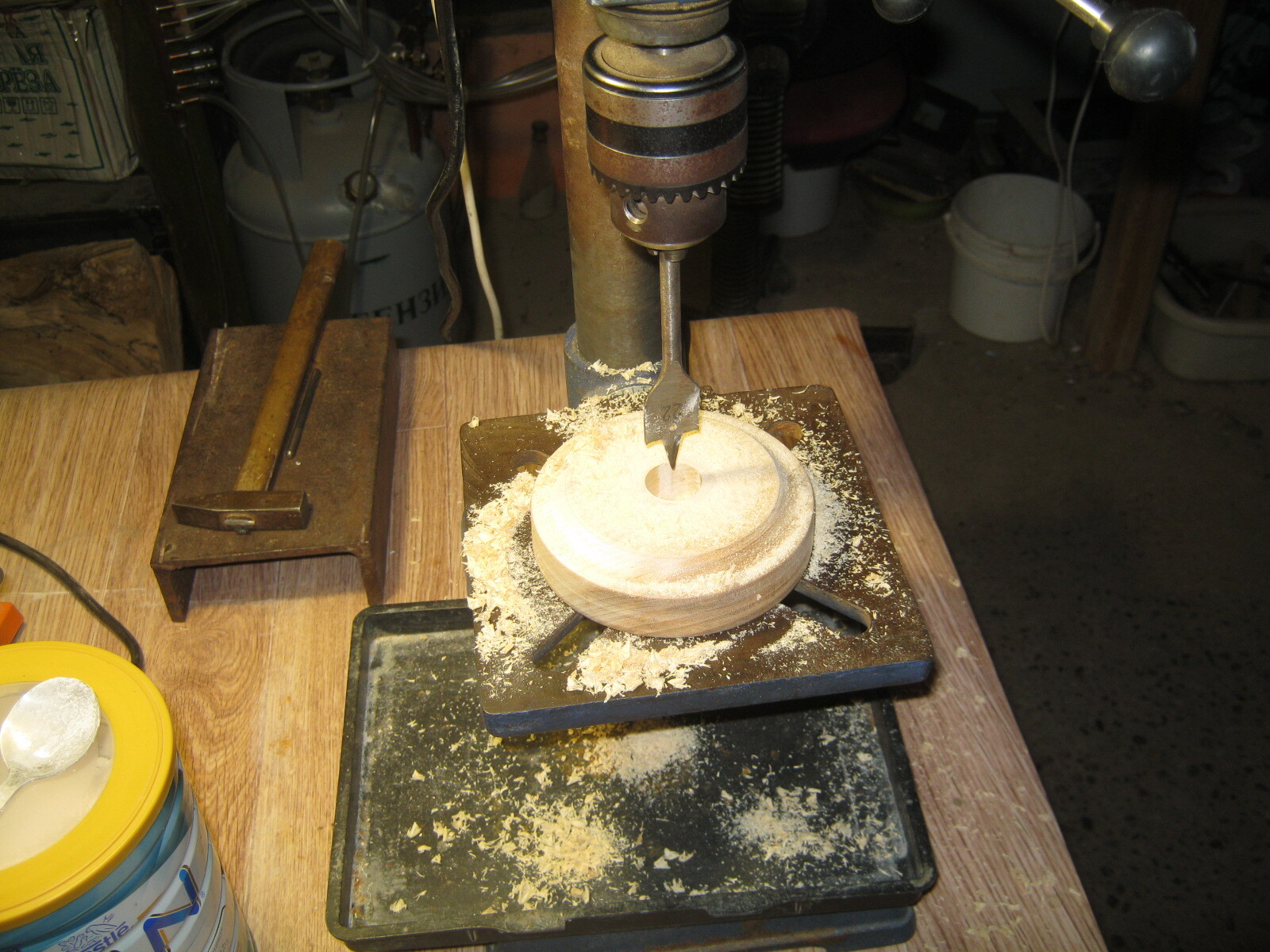

Подобрал в поленнице подходящей толщины без существенных дефектов, обрезал торцы на маятниковой пиле, обтесал топором на чурбачке до более-менее цилиндрического состояния. Центроискателем нашел центры торцов и накернил их. Под задний неподвижный капнул машинного маслица, под ведущий плоский трезубец пропилил ножовкой неглубокий паз для лучшего зацепления. Вместо утилитарной формы вдруг родился этакий шахматный ферзь. Оставим! На дне, контролируя штангенциркулем, проточил шип для сборки с подошвой. Отшлифовал.

Готовую подставку отделал несколькими слоями прозрачного матового лака с промежуточной сушкой и легкой шлифовкой некрупной затертой наждачкой. Лак – финский «Яло» дает очаровательную поверхность напоминающую вощение, опять же, грязными руками не захватается.

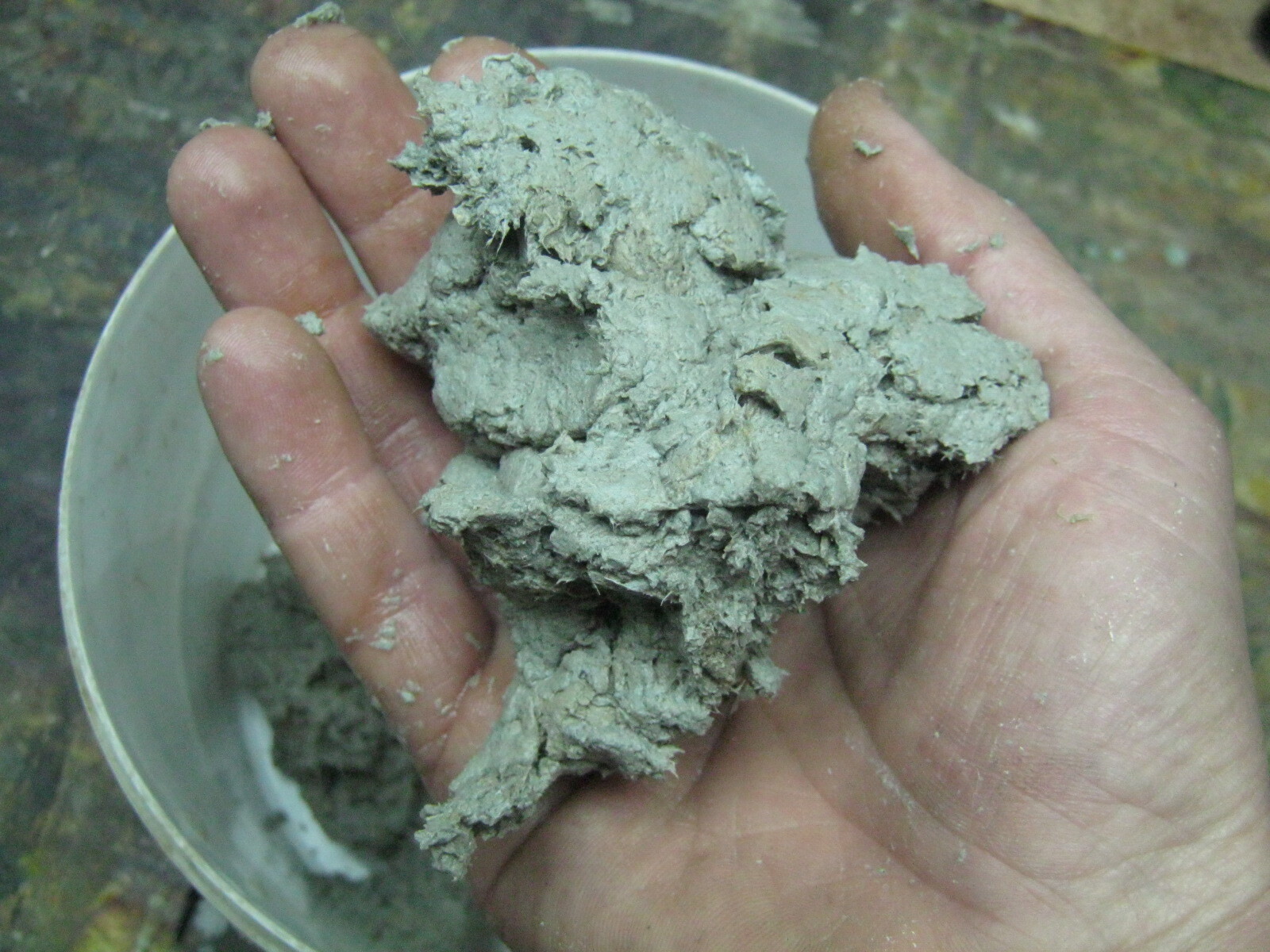

Придал слепку более-менее правильную форму и загладил влажную поверхность пальцами. Несколько дней сушил на форме, в теплом месте. Подсохший отражатель досушил в горячем месте печи.

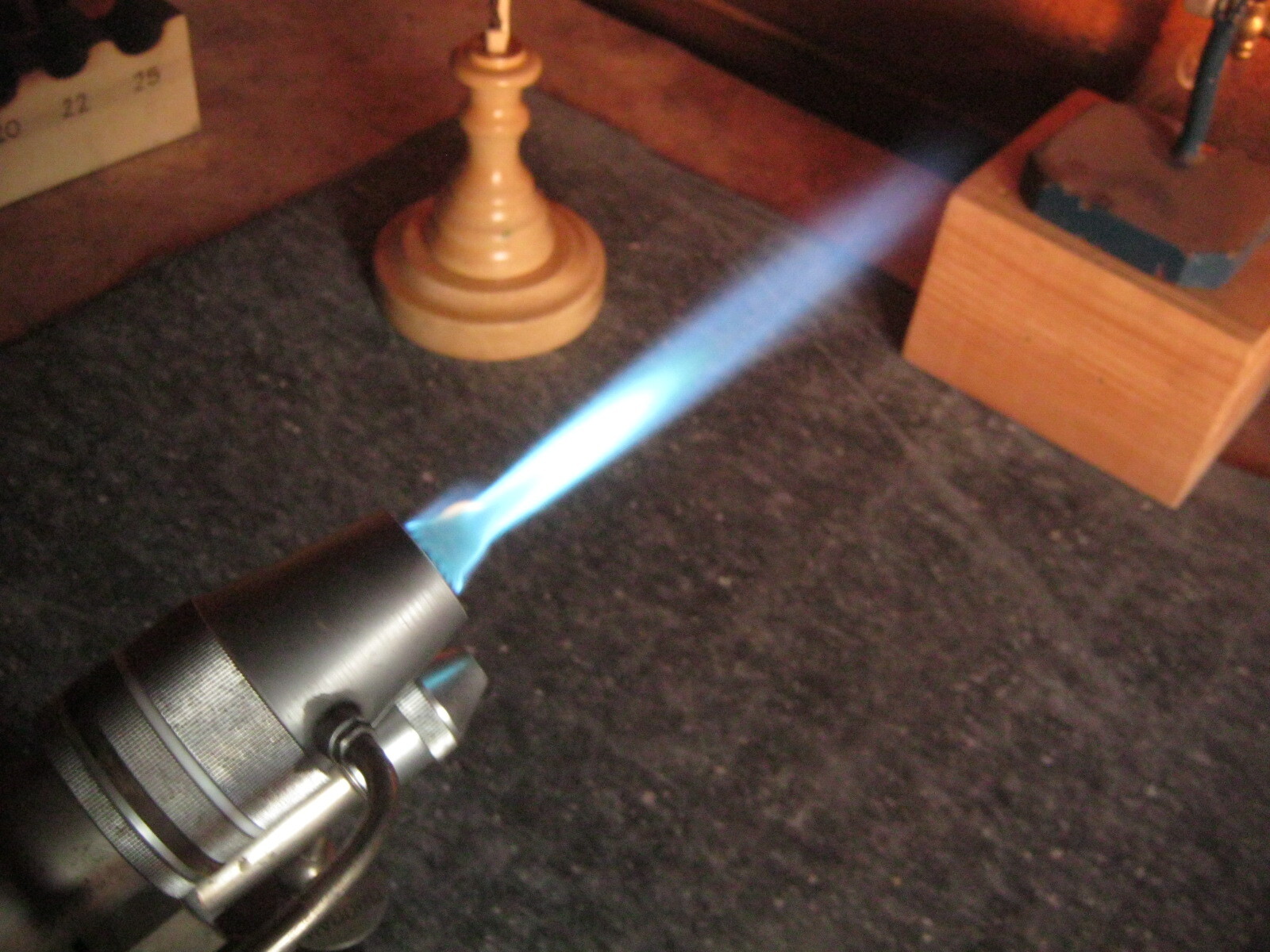

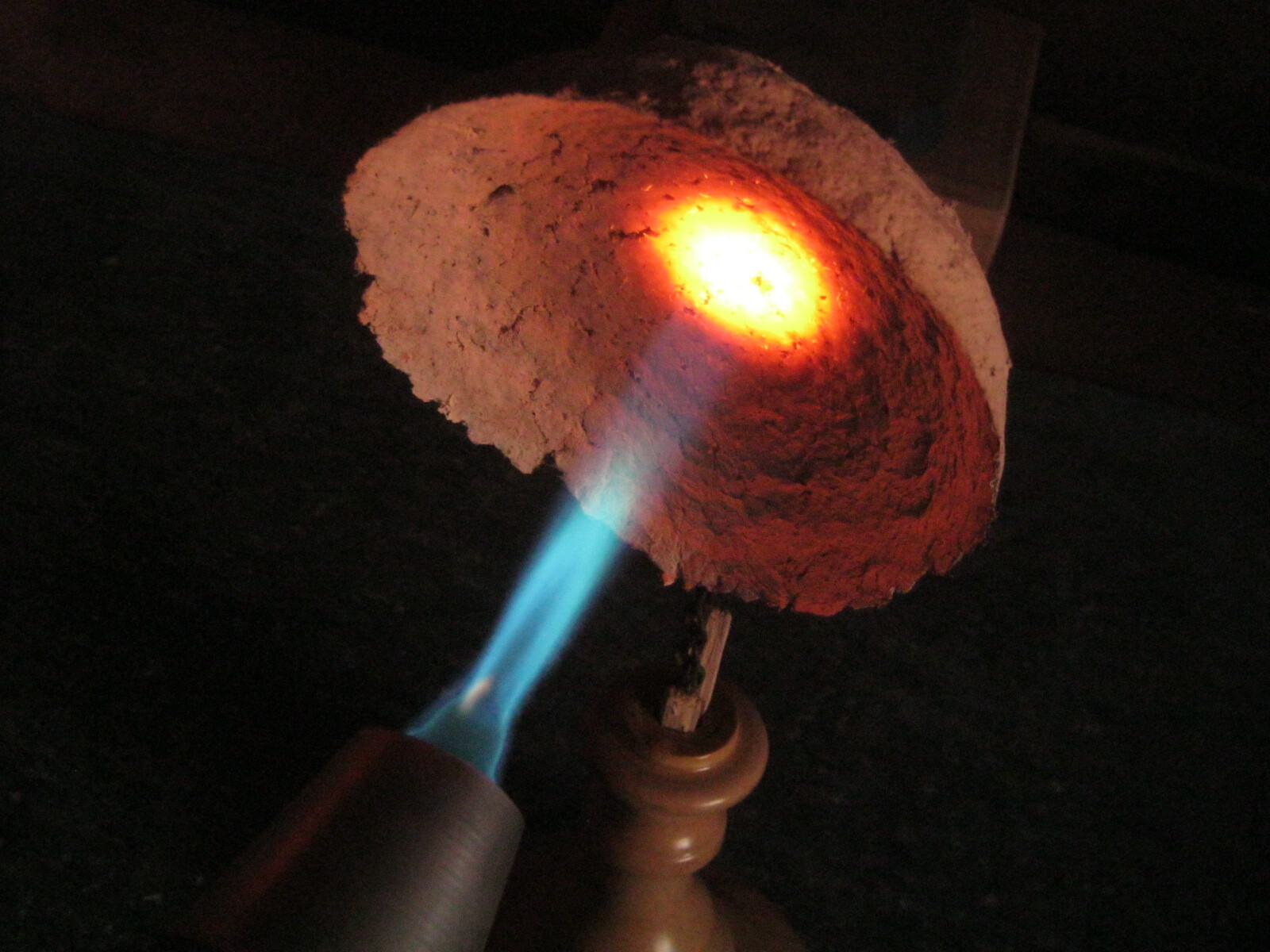

Дистанцию подобрал минимальную, но такую, чтобы удобно было работать в самой горячей части пламени – на кончике яркого «языка». Фокус асбестового отражателя, даже в относительно негорячей части факела, быстро раскаляется до свечения.

Сформованный асбест отражателя здесь подвергается интенсивному разрушающему воздействию «жесткого» факела, срок его работы, очевидно, ограничен и не слишком длителен, зато он легко ремонтируется или вовсе переделывается с повторным использованием обгоревшего. Отсюда, удобнее не замуровывать проволочную ручку в подставке насмерть. Вульгарное заклинивание двумя щепочками подобранными в дровах показало себя удовлетворительно в работе и легко разбирается. Диаметр ковшика можно сделать на четверть (на треть?) поменьше.

P. S. Интересующихся и сочувствующих располагающих литературой (книги, статьи, заметки) 1920-30-х годов касательно изготовления первых радиоламп, прошу поделиться.

Babay Mazay, январь, 2023 г.
