Делаю простой но крепкий верстак в мастерскую

Бюджетный вариант и простой в изготовлении

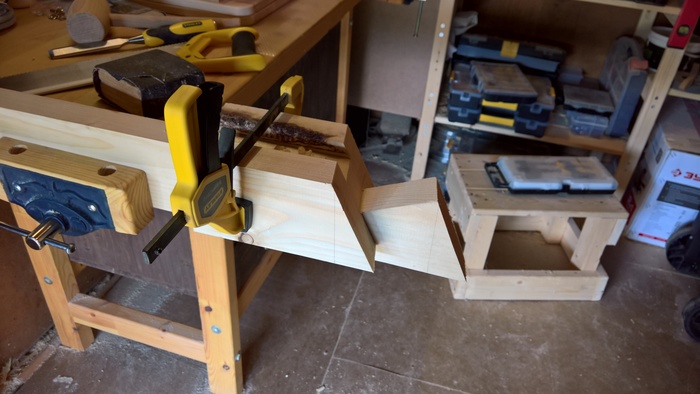

Напилил на торцовке ножек и поперечин, под заданными углами.

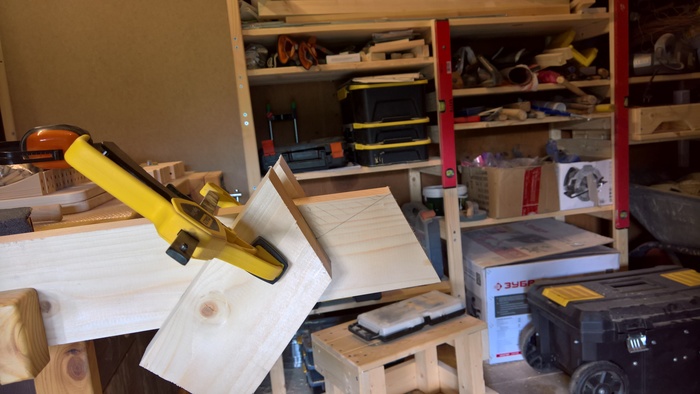

В верхних частях ножек сделал по разметке ножовкой и стамеской пазы, которые по месту потом подогнал рашпилем и наждачной на бруске.

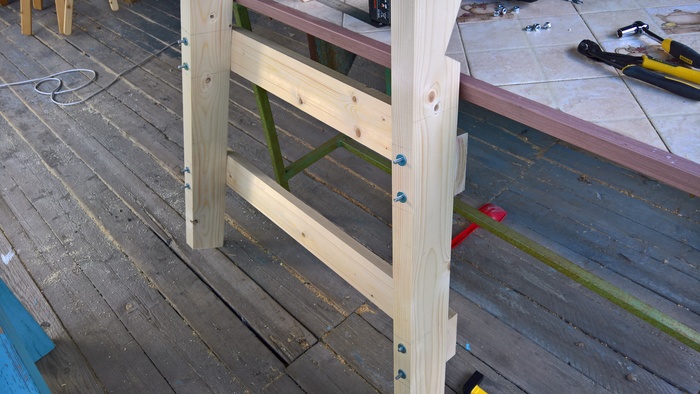

Оси ножек, мебельные болты М10х90. Поперечины притянул на шпильках с гайками М6.

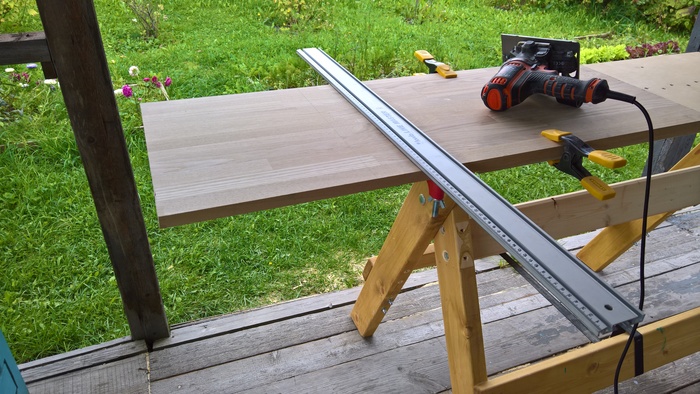

Козлы работают по принципу клещей, зажимают перекладину на которой может быть стол или другие приспособы для работы. Ножки стягиваются с помощью ременной стяжки.

Но после сборки показалось что что-то не так. Ножки раскладывались с трудом в силу геометрии конструкции или геометрии конструкции моих рук..

Поэтому я убрал из конструкции сужение к верху, т. е. где угол 80гр. сделал 90.

Столешницей стала фанера 10мм прикрученная саморезами к перекладине из доски 40х100.

А также одну из верхних поперечин укоротил и притянул мебельную стяжку-бочонок (на фото ниже видно). Что сделало конструкцию существенно жёстче.

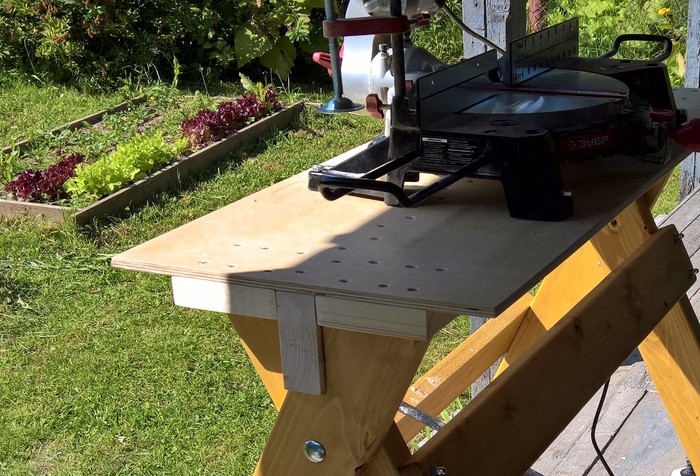

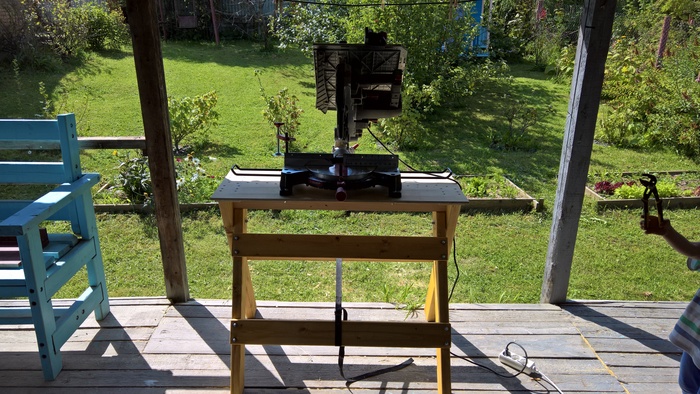

Затягиваешь стяжкой от руки и верхний столик зажат намертво, так что можно даже залезть на него как на подмости. Для крепления торцовки насверлены ответные отверстия. Размеры столика 400х1000.

Все кроме столика обработано прозрачным маслом для дерева.

Всем у кого нет верстака или даже если есть, рекомендую сделать. Очень удобно.

В интернете можно найти самодельные дополнительные приспособы для расширения функционала козел.

По деньгам выйдет в пределах 1500-2000 руб. (Часть строганой доски и фанеру брал с запасом под разные нужды, поэтом точно не высчитаешь).

ЗЫ: В последствии хочу добавить на нижние поперечины откидную полку.

Тезисно:

- Покупайте хороший материал и не давайте себя дурить в магазине и оптовых базах.

- Не придумывайте на первое время убер сложных конструкций. Чем проще тем лучше.

- Универсальный размер - длинна 3 метра, ширина 0,7-0,8м , высота 0,9-1м

- Тренируйтесь больше и не бойтесь делать ошибок в сварке.

- Лучше иметь подстолье, чем не иметь его.

- Краскопультом красить проще. Если он маленький, системы LVLP и компрессор с рессивером от 50л.

- Настил для столешницы - дерево, в данном случае осина. Можно обработать, можно не обрабатывать. Если верстак для помещения - лучше использовать фанеру\осб

UPD

А где верстак то?

Откроем и смотрим:

Верста́к (от нем. Werkstatt — мастерская) — рабочий стол для обработки вручную изделий из металла, дерева и других материалов. Верстаки часто оборудованы различными приспособлениями (например, упорами, тисками) и ящиками для хранения инструмента и материалов.

Приспособление для торцовки есть? Есть. Упор для распиловки и стругания есть? Есть. Эрзац столярные тиски есть?

Ой, тоже есть. Тиски есть? Есть, не перетащил еще. В стоимость конечно же не входят.

Смета примерная:

проф труба 3300р
доска 520р
эмаль 3 в 1 390р
пф 115 190р
уатспирит 90р
р-4 100р
диски - 100р
электроды 100р
шурупы 100р
и что то еще, что я забыл вписать)
