Завершающий этап постройки стен это устройство армопояса. В моем случае армопояс свяжет стены между собой сверху, распределит нагрузку от кровли и послужит надежным креплением мауэрлата.

Для удобного доступа на перекрытие собрал лесенку.

Из оставшихся блоков нарезал и заполнил промежутки между лагами перекрытий.
Приклеил U-блоки.

Пришла очередь исполнить второй акт арматурного балета.
Самопальный гибочник прикрутил саморезами к доскам.
Разметил пучок арматуры с помощью изоленты и напилил заготовок.

За пару часов согнул 175 хомутов

Выгнул 8 хлыстов по форме эркера, загнул 40 хлыстов по метру на 90 градусов и связал армокаркас.

Нарезал шпильку М14 кусками по 25 см и подварил по шнурку к армокаркасу, с шагом 1 метр. Выступащую часть шпильки замотал пленкой.

Из остатков дерева собрал приемный короб для бетона, И заказал полтора куба бетона Б30. Трое помощников за два с половиной часа подняли бетон на верх, а я отвибрировал и разровнял.

Промежутки между стеной и лагами зачеканил раствором.

А пока стройка строится, купил пару кило курицы, засолил, погрел в микроволновке 30минут и закоптил.

Пойду пивка бахну, а через неделю приступим к стропильной системе.

Всем доброго дня. Прошу помощи и критики у опытных строителей по конструкции армопояса.

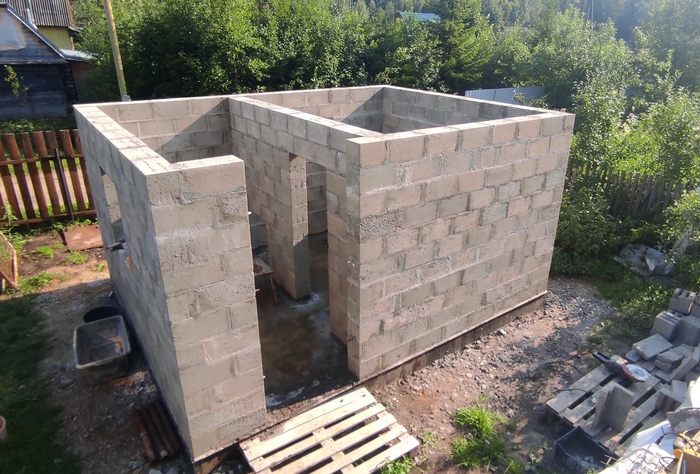

Имеется объект(Баня, перемерзаемая, летнее использование):
Внешние размеры: 3,4х4,4м;
Фундамент: плита, армирование арматурой 12мм с шагом 200х200мм, бетон М350;
Стены: керамзитобетонный блок 390х190х188, стена в полблока.

На данный момент стоит задача выполнить армопояс. Армопояс будет выполнять следующие функции:
1. Балка над дверным проёмом(ширина проема 900мм);
2. Установка шпилек для крепления мауэрлат;
3. Связать всю конструкцию.

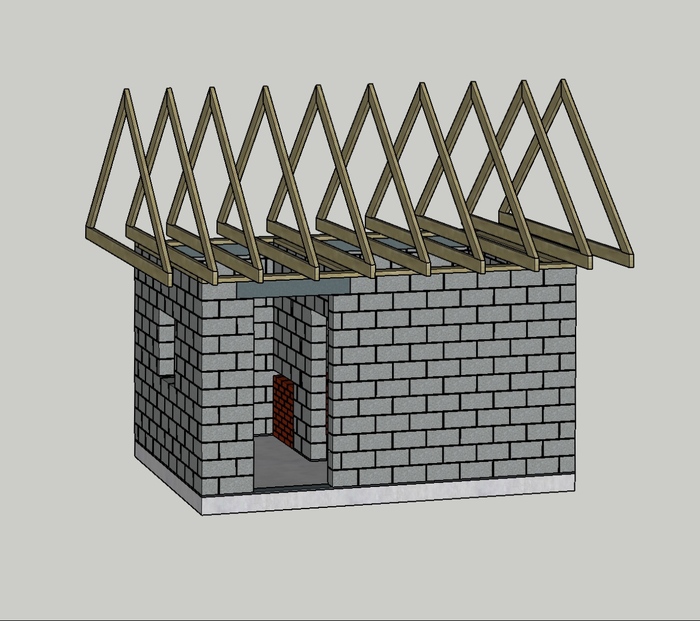

В настоящий момент пришел к следующим размерам и конструкции:

Заливать буду самомесом примерно М300.

Мауэрлат: доска 188х50(буду распускать 200х50 под размер стены).
Стропила: опирание на балки перекрытия, из доски 150х50.
Регион: Киров, Кировская область.
Снеговой район: 5
Ветровой район: 1

Будет ли достаточно такой высоты и такого армирования в данном случае? Либо наоборот можно что то уменьшить? Была мысль с внешней стороны поставить утеплитель 40мм, тогда бы армопояс получился сечением 150х150, но переживаю за балку над дверным проем. Может кто то посоветует совсем другие решения, что бы закрыть задачи на данном этапе.
Вводные вроде все указал, если что то ещё может понадобиться, спрашивайте, делал все сам, есть много фото по всем этапам.

Добрый день, уважаемые пикабутяне!

Сейчас собираюсь поднимать стены дома из газосиликата. Вопроса встало 2:

1) армирование кладки. Понятно, что надо армировать после первого ряда, далее через каждые 4 ряда (блок у меня 200 мм в высоту). Но прочитал о необходимости армирования надоконной зоны. То бишь, после окна у меня 40 см. Затем идет монолитная плита перекрытия.

И следующий вопрос. Про армопояс. Какая должна быть высота армопояса? Изначально планировал делать высоту 20 см, но везде пишут что минимум 25. Однако, при использовании тех же u-блоков, высота которых 250 мм, высота самого армопояса получается 200 мм. Так где найти инфу по параметрам на этот самый армопояс??? Где правда то?

Дом 9х9, плюс несущая перегородка.

Помогите хорошим советом!!!

Доброго времени суток Пикабушники-строители.

У меня появились подписчики после поста о строительстве домика на дачном участке, просили больше деталей стройки и не могу вам отказать.

Сегодня расскажу как я делал армо-пояс для блочного строения.

Итак, в интернетах было прочитано, что технология строительства из газоблока подразумевает армирование сеткой каждые 3-4 ряд и армирование бетоном с арматурой каждый этаж.

Понимаю что Америку не открываю, и тем не менее мной был выбран не самый простой вариант. Я старался по максимуму убрать этот огромный мостик холода.

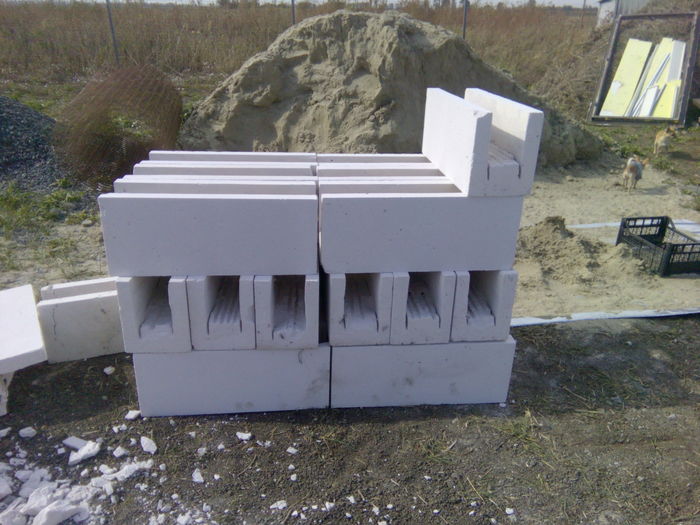

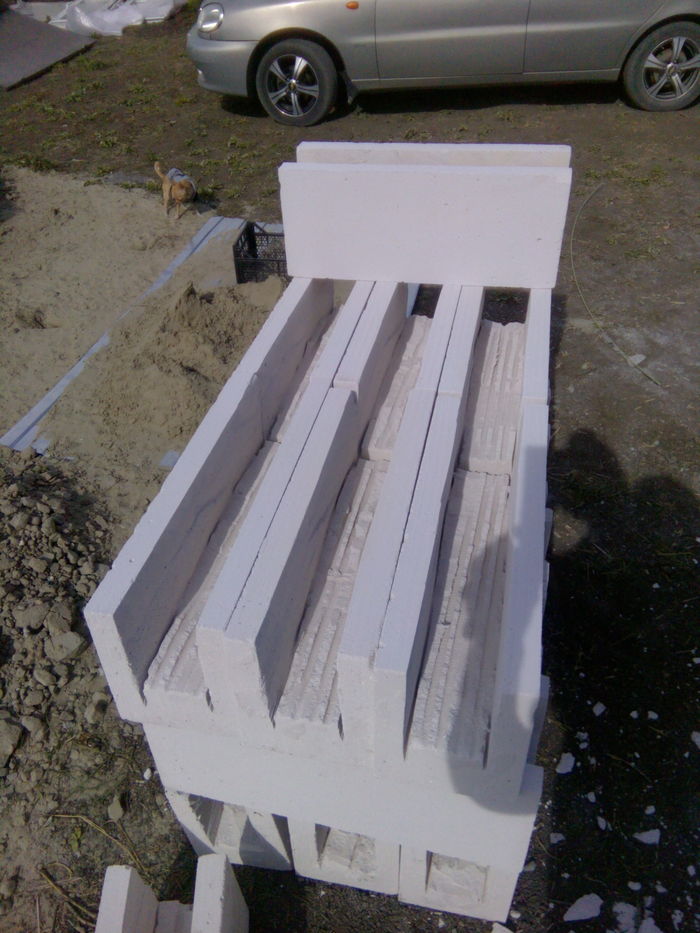

Вот на фото можно и не заметить где же он есть, но он точно есть. Так нам нужны блоки и много терпения нужно сделать 28 блоков буквой П вдоль, а для этого берем пилу и пропиливаем по два пропила отступив по пять сантиметров с каждой стороны блока, затем сверлим у основания тоже отступив от низа. и получаем П-образный блок.

Думаю вы поняли. Можно было купить их, но я все делаю принципиально сам.

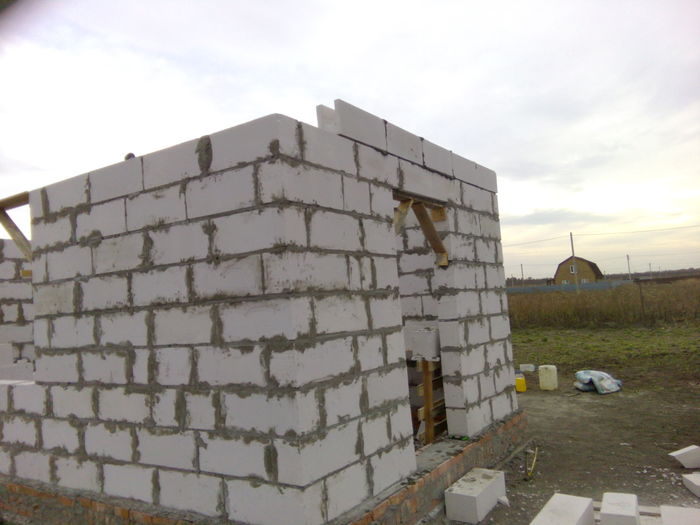

Сделали блоки, теперь можно их класть. Аккуратно у меня не получилось, очень высоко.

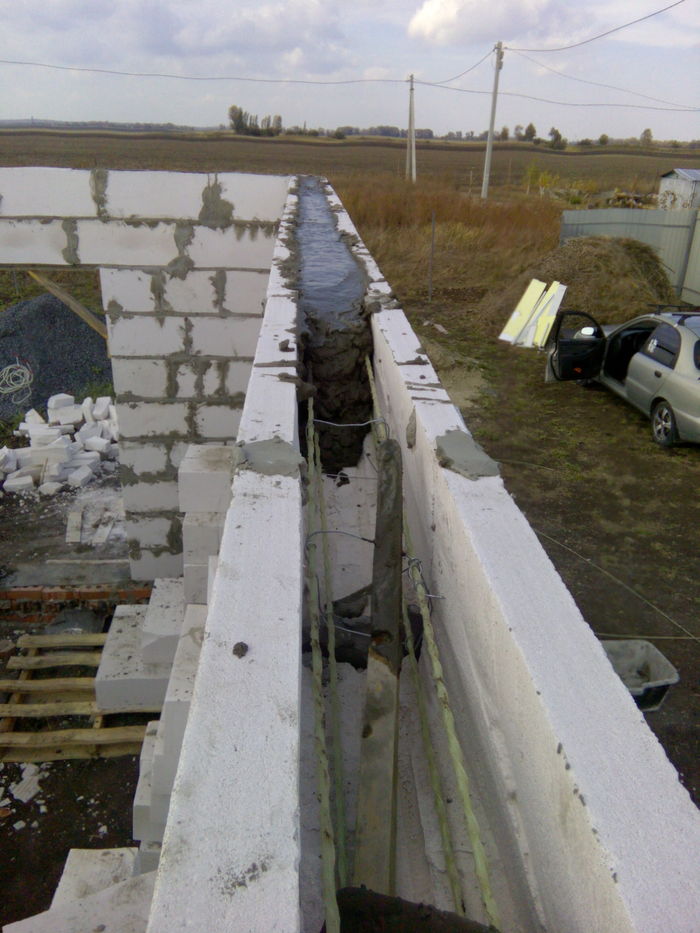

Кстати перемычка для дверей сделана по такой же технологии. Блоки установил, теперь вяжем арматуру и вставляем в блок, поскольку нагрузки ни какой нести бетон не будет, то и арматура 8 мм.

Можно заливать бетон.

Бетон нужно хорошо провибрировать, пусть все пузырьки выйдут. Когда все высохнет можно продолжать класть блоки. и в самом верхнем ряду повторяем процедуру.

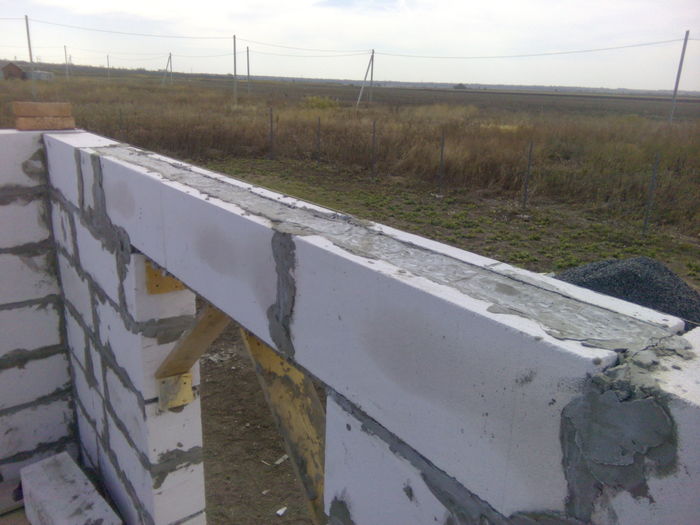

Фото застывшего бетона есть только перемычки дверной.

Все не так уж и тяжело, если примерно знать что делаешь. Пока на участке нету интернета, приходится дома смотреть строительные ролики и по памяти делать.

Спасибо что осилили этот длиннопост.

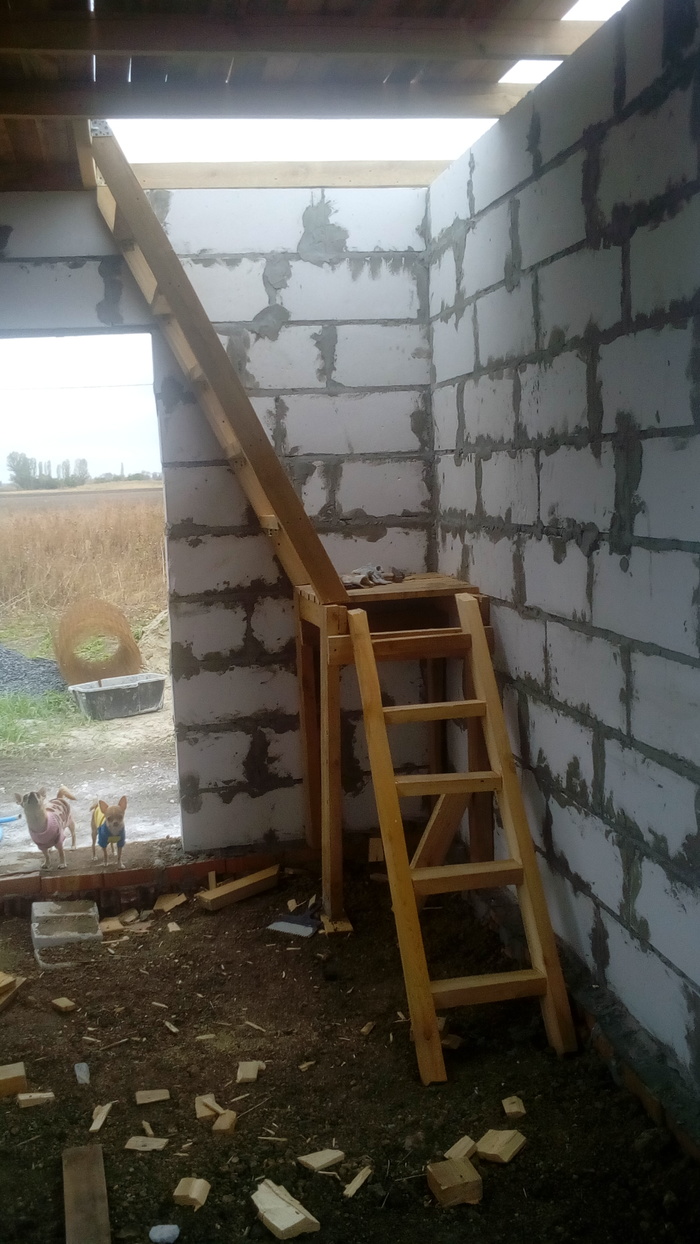

Это черновая лестница для доставки материалов на второй этаж, но фото не лестницы а собак, кошек так и не появилось.

При переустановке винды нашёл в старой папке "Загрузки" это фото (^^^). Вспомнил, что где-то тут видел (но это не точно), решил найти пост, такого результата не ожидал! Гугл познавательный!

Вопрос знатокам! Как пройти через армопояс?

З.Ы. Байанометр на картинку не ругался. Может и не отсюда.
