Новый кардиостимулятор для iPod NANO 2G
Привет, Пикабу!
Всех с пятничкой и наступлением лета (а Норильск, просто с пятницей)!

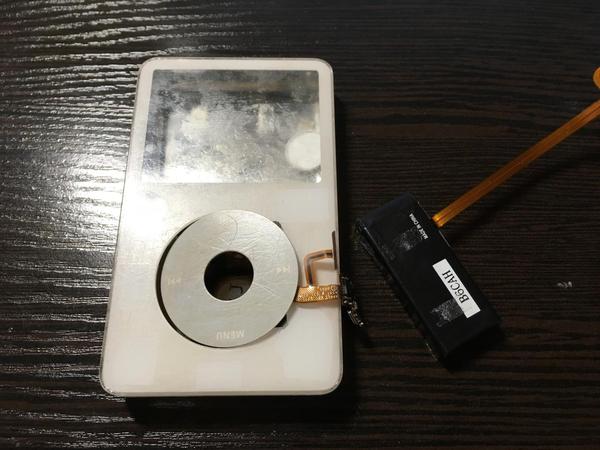

Будучи под впечатлением от предыдущей работы с восстановлением iPod Video для товарища, решил я поискать и себе игрушку. Хотелось найти олдовый iPod NANO на базе Flash памяти, что бы веселее было сжигать жирок на тренировках, и крутить педали прокатных велосипедов.

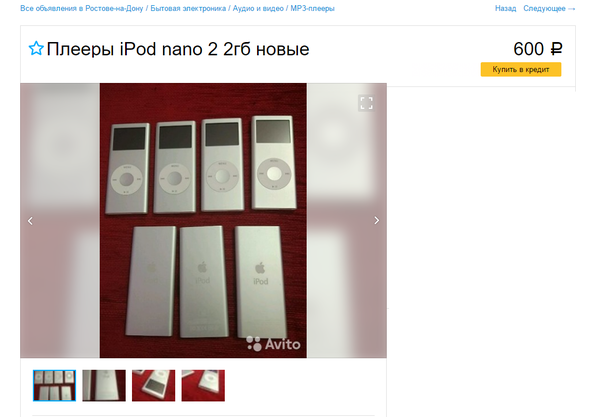

Мне очень повезло — я нашел объявление одного парня, который продавал мешок списанных iPOD, пролежавших на складе, за 600р штука. Единственный минус — за 10 лет батареи окончательно сдохли, так что заряжать их и использовать было опасно — батареи могли вздуться. В итоге, я созвонился с продавцом, и забрал у него 4 айпода за 2000 рублей, получив скидку за опт. Зачем я взял 4 штуки?
Ну, один сразу решил подарить другу на ДР, который уехал жить в Германию, и у которого такой плеер был в 2007-м году. А остальные - от жадности. Кстати, объявление еще актуально, продавец обновляем его периодически. Когда я забирал айподы в апреле, их было что-то около 20 штук.

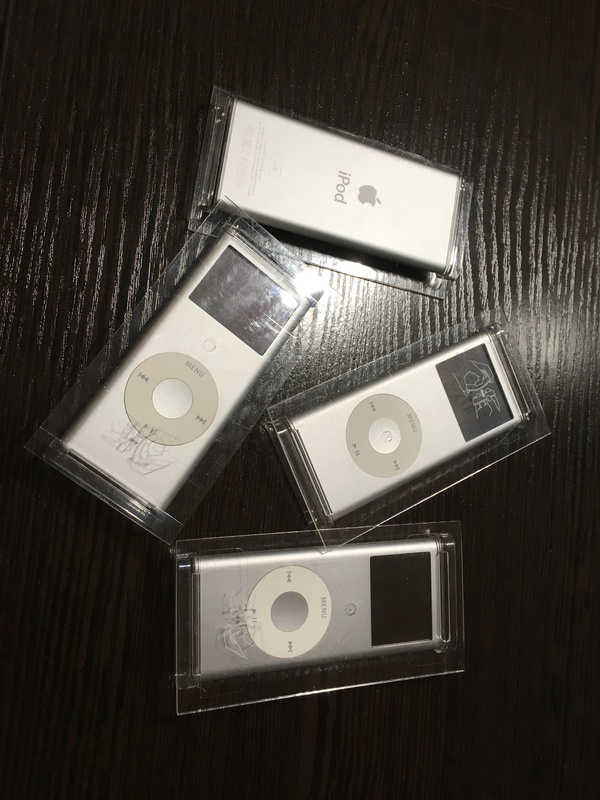

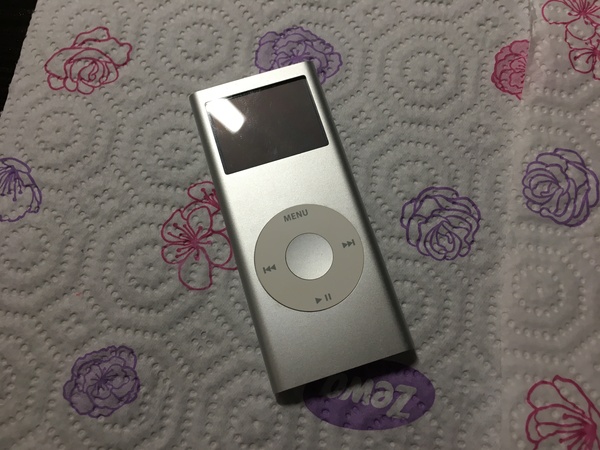

Плееры были действительно новые — в заводской пластиковой упаковке, без царапин и следов эксплуатации. Лишь одна вещь печалила меня до глубинной печали — дело было в начале апреля, и батареи для айподов нужно было заказывать с али, а потом еще и ждать когда они придут. В итоге, 4 комплекта батарей для iPod NANO 2G (с запасом взял, жадность же!) обошлись мне в 1200р с доставкой. И Лишь на этой неделе, в самом конце мая, Почта России закинула долгожданную бандерольку в мое отделение.
Но самое сложное было еще впереди. Нужно было разобрать очень-очень хорошо собранные айподы, достать платы, отпаять старую батарею, предварительно счистив резиновый компаунд с контактов, припаять новую батарею, собрать все, и при этом — ничего не поцарапать и не загадить.
Фишка iPod Nano в том, что эти плееры собираются с одной лишь целью — никогда не разбираться вновь! От сюда — обильное использование клея, и одноразовых защелок.
Но, нас ведь не испугаешь! Достаточно прийти вечером с работы, поужинать, что бы сахарок попал в кровь и руки не тряслись тремором, приготовить рабочее место, предупредить супругу что в этот вечер я ухожу в себя, и приступить наконец, к работе.

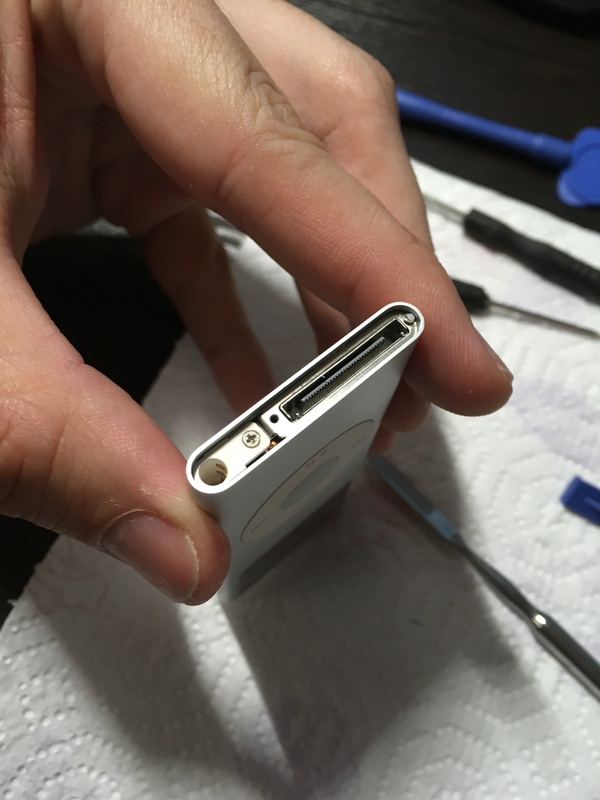

Итак: пластиковыми лопатками поддеваем заглушки на торцах iPod'а, и аккуратненько отклеиваем от двухстороннего скотча, на котором они держаться.

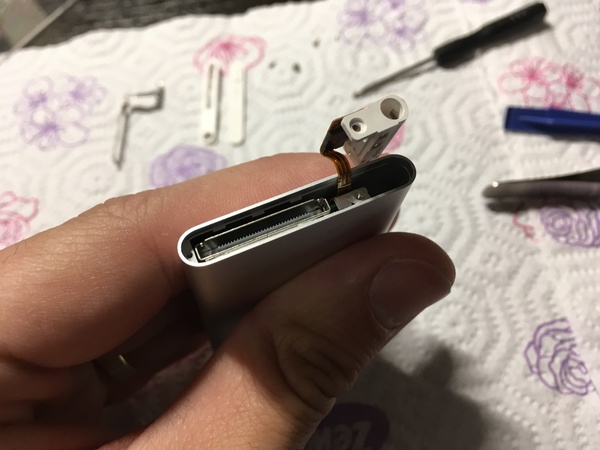

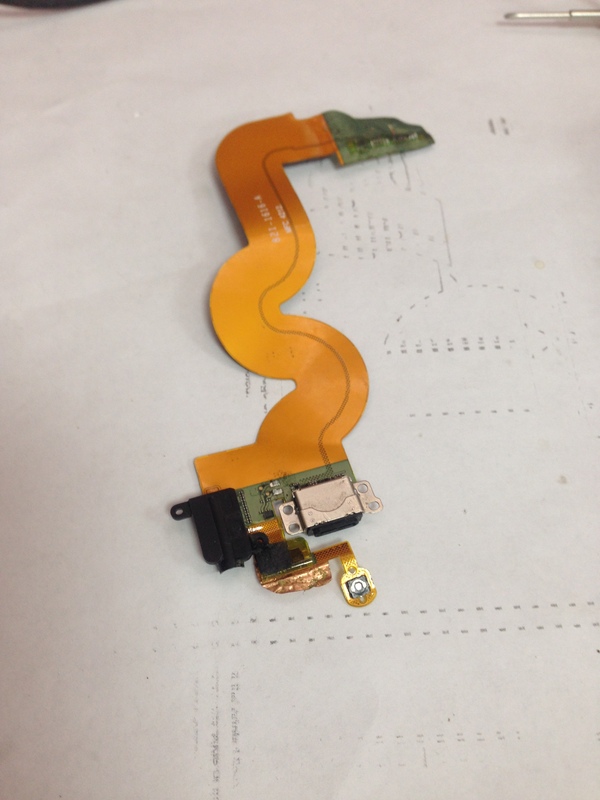

Откручиваем все винтики, аккуратно вытаскивем шлейф с миниджеком, и отцепляем его хитро подключенный шлейф от материнской платы.

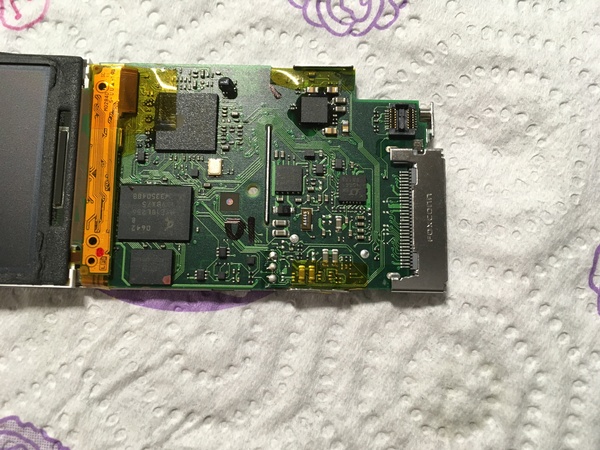

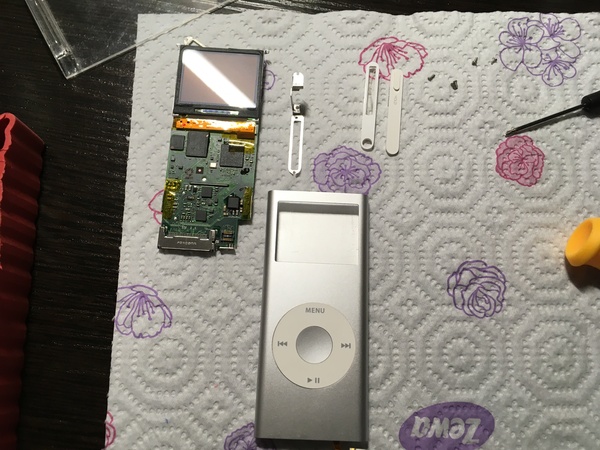

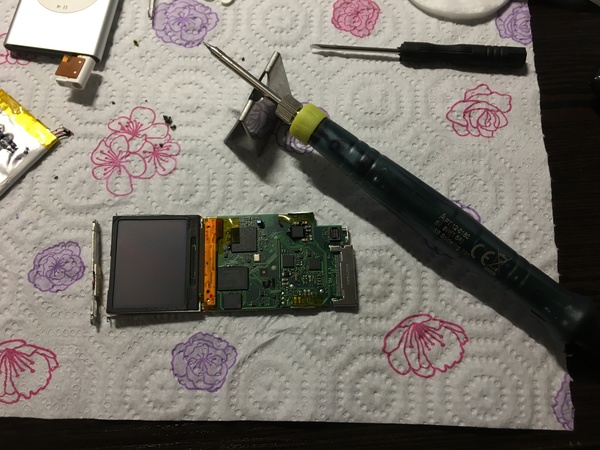

С помощью пластиковых лопаток, вытаскиваем нутро айпода наружу. Раскладываем все для красивых фото.

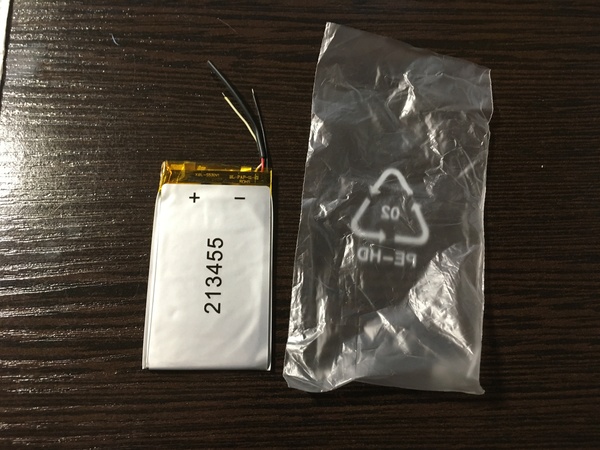

Готовим новенькую батарейку.

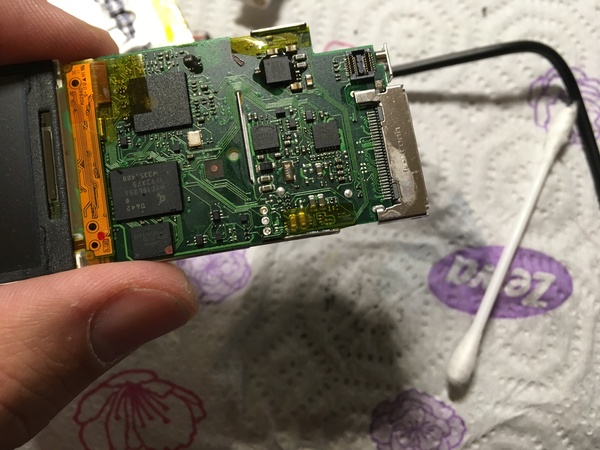

Самое сложное — удаление компаунда со стороны батареи (что-то я затупил и не сделал фотки). Сама батарея держится на двухстороннем скотче, так что с помощью лопатки, аккуратно отклеиваем старую батарею и начинаем скоблить компаунд, которым залили все контактные отверстия для батареи. Этот процесс занял больше всего времени, потому что контакты очень мелкие, а компаундом было залито все. После примерно получаса скобления, мы добираемся до контактов и наконец отпаиваем старую батарею.

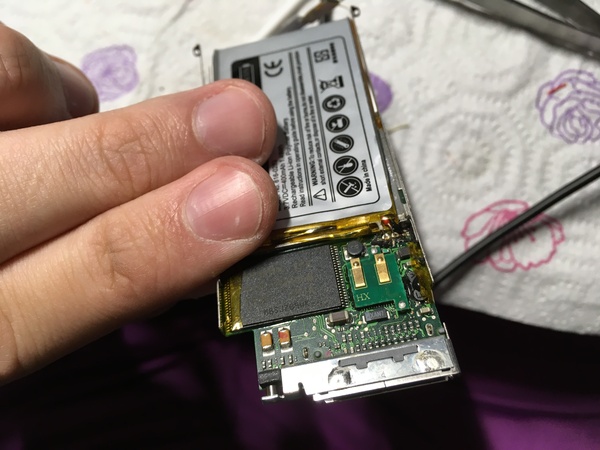

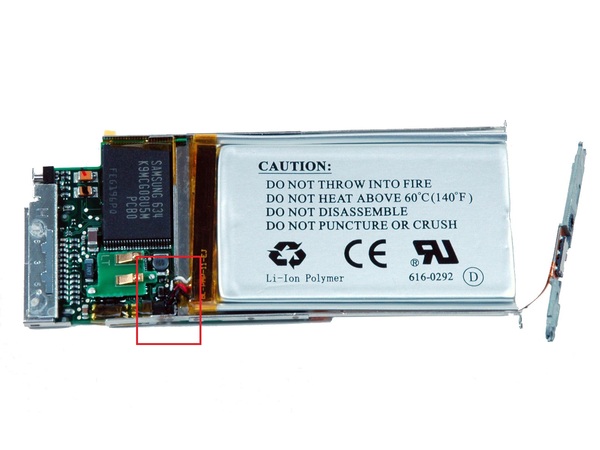

Контуром я обвел место подпайки батареи к плате, которое залито резиновым компаундом.

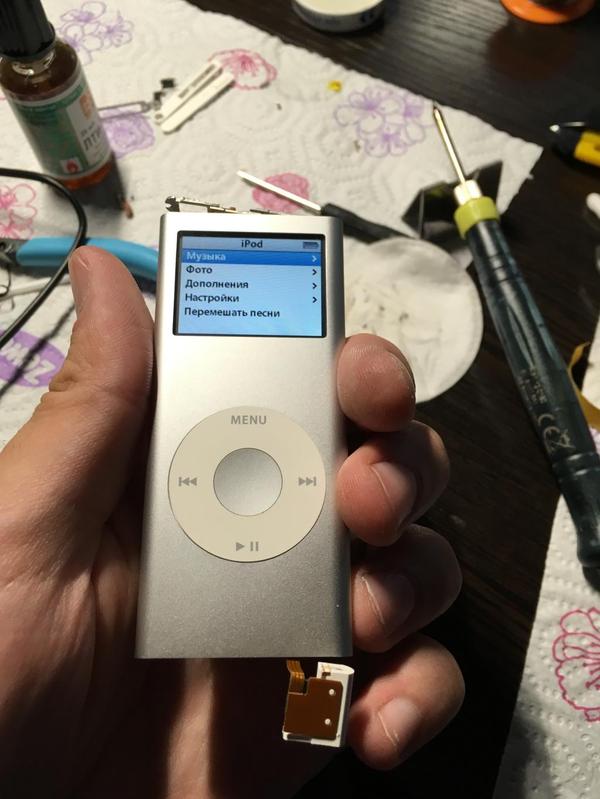

Аккуратно все подключаем назад, и без сборки — проверяем работоспособность. Ура, епта!
Собираем все назад, и крепим боковые пластиковые заглушки на пару капелек супер-клея, по бокам, и кусочек двухстороннего скотча.

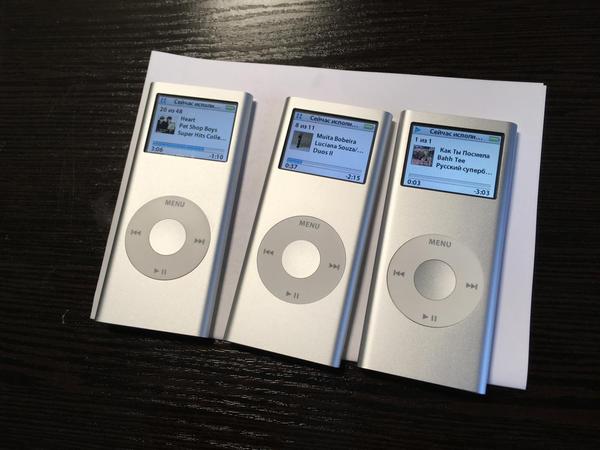

Повторяем три раза для оставшихся плееров, и вуаля! Почему три, плеера было ведь четыре? По неосторожности я оторвал внутренний шлейф кольца управления, который не спаять, ни заменить невозможно из-за того, что сама кнопка приклеена к корпусу и отодрать ее невозможно. Как оказалось, на двух плеерах уже была какая-то музыка, т. е. Скорее всего продавец их тестировал на жизнеспособность при работе от кабеля, записав какой-то мутный трек. Замечу - музончик то не мой!
Лег спать я часа в четыре утра, зато — очень довольным получившейся работой. Теперь можно гонять Led Zeppelin прямо как мечтах 10-лет назад! Один подарю, а второй будет запасной. Господи, запасной айпод! Хотел бы я так жить в 2007-м.
Спасибо за просмотр!
