PL-01 (1/35 Takom). Заметки по сборке⁠⁠

Приветствую, уважаемые подписчики, коллеги-моделисты и просто читатели! Я занимаюсь огромной, гигантской и просто колоссальной линейкой моделей под названием "Гусеничная бронетехника периода Холодной Войны и современности". Занимаюсь уже около полутора лет (правда, с периодическими отвлечениями на работы по заказу), и сделал 17 моделей, но пока что речь шла исключительно о "западном мире" - США, Великобритания, Франция, Швеция, Германия. Сегодня я ставлю точку в этом разделе. И точку максимально необычную! Завершить парад европейских и штатовских машин выпала честь не слишком широко известному, но мега круто выглядящему танку-концепту из Польши. Стоило только мне увидеть его футуристичные стелс-обводы, я захотел иметь его модель, и был весьма приятно удивлён, что в "моём" 35-м масштабе она есть, притом не из какой-то новомодной 3D печатной вакуумной смолы, а вполне традиционная. Относительно недавно я приобрёл этот набор, и меня несколько поразила его простота - ну как бы не удивительно, танк почти полностью гладкий, даже лопат нигде не висит. И тогда мне в голову закралась коварная мысль - сделать не реально существующий единственный прототип (в монотонной серо-зелёной окраске), а окунуться в мир What if? Что если PL-01 был принят на вооружение и пошёл в серию? Что если он массово применяется в Войске Польском ну примерно в 2035 году? Как бы так окрасить этот стелс-танк, чтобы подчеркнуть его футуристичность и необычность? И кажется, я нашёл решение. Но для начала, обзор самого набора. Смотрим!

Обзор набора

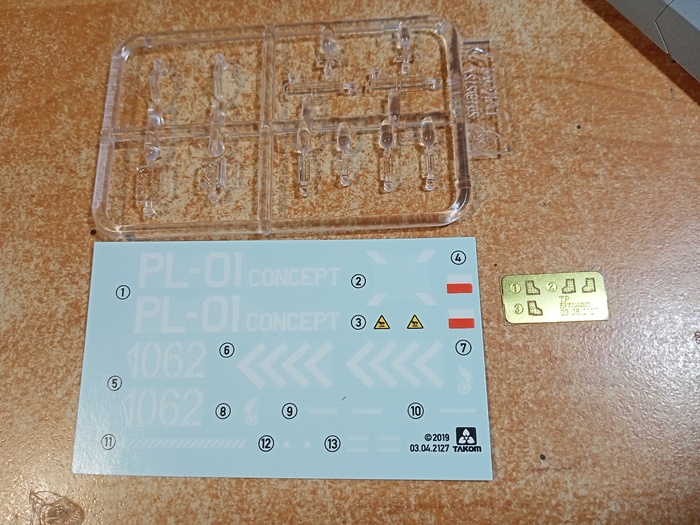

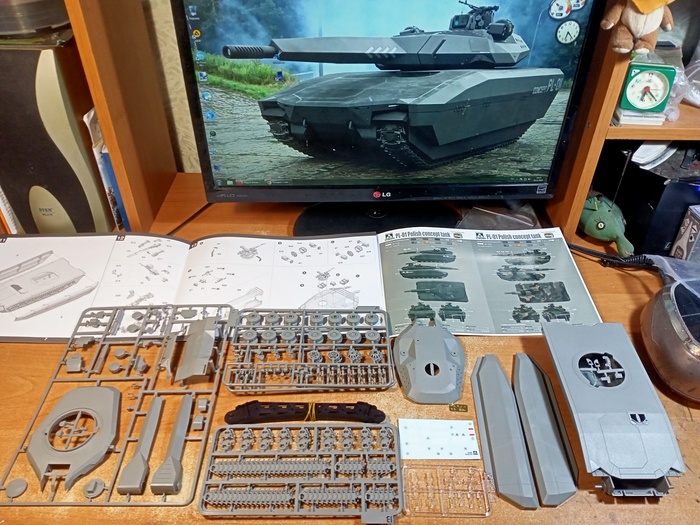

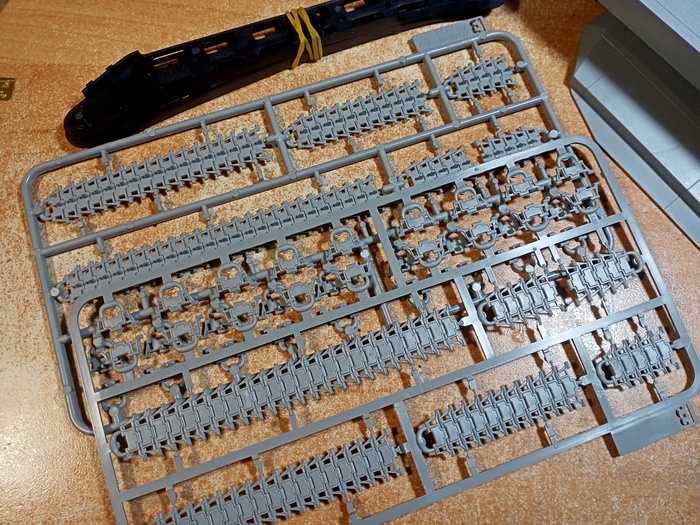

Весьма качественный, пусть и несложный набор китайской (Гонконг) фирмы Takom в масштабе 1/35 2019 года выпуска. В довольно крупной коробке не так много содержимого: 5 литников из серого полистирола и отлитые из него же отдельно низ и верх корпуса, две детали бортов и верх башни; 1 литник из прозрачного пластика; 2 направляющих для сборки гусениц из чёрного пластика; 1 пластинка фототравления, декаль и инструкция. В наборе всего 184 детали (168 обычных, 12 прозрачных и 4 травлёных) - и это очень мало для танка в 1/35! Да у меня самолёты в 1/72 с двумя сотнями деталей были! Но объясняется это несколькими факторами. Во-первых, сам прототип довольно прост и в силу стремления к снижению ЭПР совсем не богат выступающими частями. Во-вторых, набор имеет частично-наборную, а не какую нибудь рабочую гусеницу из 600 элементов. И в-третьих, в ход пойдут почти все детали - неиспользованными у меня остались всего 7 деталей, притом 6 из них - запасные траки гусениц. Качество литья высокое - дефектов и облоя нет, толкатели спрятаны, поддержки тонкие. Пластик типично для Таком очень хороший, не ломкий и приятный в работе. Детализация двояка: с одной стороны, дистанционно управляемая турель пулемёта выполнена дотошно, из большого количества деталей, прекрасно показаны рёбра на башне, приборы наблюдения и элементы активной защиты. С другой - бортовые экраны и противопылевые юбки даны максимально упрощённо, единой деталью, упрощен и крепёж орудия (которое получится поднять на совсем нереалистичный угол), и решётки МТО (показаны просто тиснением на детали корпуса), и днище танка. Модель не имеет интерьера, правда и входы не открываются. Стыкуемость очень хорошая, лишь кое-где потребовалась незначительная подгонка. Фототравление - четыре небольшие деталюшки прибора наблюдения, как-либо на копийность и зрелищность не влияют, качество их вполне хорошее, но набор не много бы потерял, не будь их вовсе. Прозрачные детали чистые и аккуратные, ими представлены светодиодные фары, габаритные огни, перископы и прицелы. У модели частично наборные гусеницы - на мой взгляд, самый лучший вариант реализации гусениц для БТТ! Тут совмещаются и простота сборки, и копийность, и удобство покраски! Очень жаль, что встретить их можно довольно редко, все производители "покруче" стараются впихнуть полностью наборную, а то и рабочую гуслю... "Таком" положил в набор 2 кондуктора для набора гусениц и установки торсионов, что дополнительно облегчает сборку. Имеется 6 запасных одиночных траков, что позволяет не слишком боятся сломать или потерять один-два. Набор не имеет вариативности по сборке (что логично, танк существует в единственном экземпляре), нету также никаких бонусов. Инструкция - типичная такомовская книжечка, упакованная в плёнку, cодержит краткую информацию о прототипе, удобные и понятные сборочные чертежи и стильный дизайн. Цветные схемы окраски отпечатаны на обложке инструкции; танк показан с 5 проекций, что необходимо для нанесения камуфляжа. Предлагаются четыре варианта: один реально существовавший и три вымышленных: трёхцветный (песочный + зелёный + чёрный) пиксельный камуфляж, стандартный трёхцветный камуфляж образца НАТО (зелёный, чёрный, красно-коричневый) и его пустынная вариация (бежевый, коричневый и зелёный). Есть также два варианта маркировки: та, что была в реальности (с надписью на борту PL-01 concept) и вымышленная (с флагами Польши, эмблемами крылатых гусар и тактическим номером 1062 на борту). Декаль отличного качества, тонкая и яркая, садится прекрасно. Цена модели была небольшая, хотя и покупал я её относительно недавно, уже после массового подорожания моделей. Возможно, это связано с простотой набора, а может и с тем, что он не слишком популярен у покупателя. Ну честно, я видел лишь один раз, как кто-то выкладывал фото этой модели (и сделана она была так себе). Хотя лично мне, как любителю необычных моделей и прототипов, работа с этим набором была как праздник - и из-за качества набора, и из-за красоты самого танка!

Ход работы

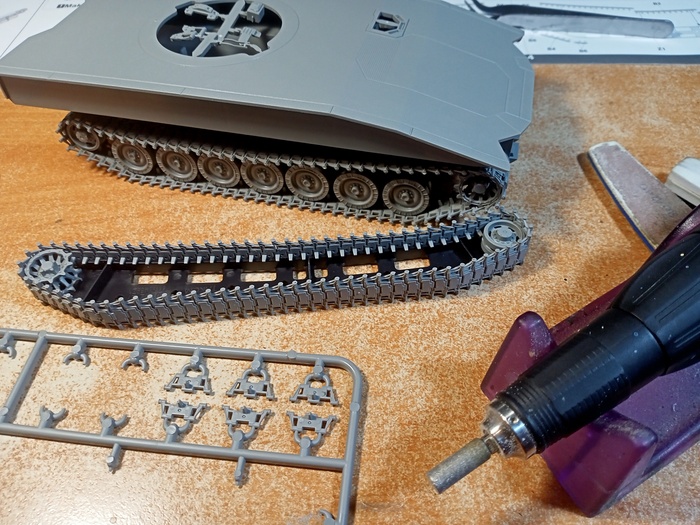

1. Как бы это ни было банально, но сборка начинается с ходовой. Правильность установки балансиров торсионов можно проверить при помощи шаблона. При помощи того же шаблона собирается (легко и быстро) и гусеница. По сравнению с CV90-40 от Hobby Boss (а польский концепт сделан как раз на базе этой БМП) - намного проще и быстрее, и я бы не сказал, что в чём-то хуже (набор от Босса имеет полностью наборную гусеницу, в которой каждый трак состоит из двух деталей). Опорные катки, ленивцы и ведущие колёса тоже собираются легко и быстро, без каких-либо втулок для сохранения подвижности и прочих излишеств.

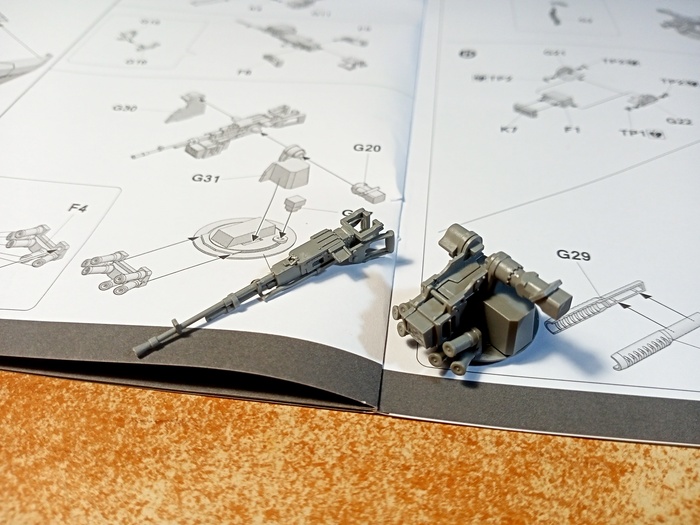

2. Самый сложный в сборке и прекрасно проработанный узел всей модели - дистанционно управляемый пулемёт. Около двух десятков деталей, в том числе и очень ажурные. Турель будет вращаться и наводиться по вертикали. Подвижные крепления имеют и элементы КАЗ, и прибор наблюдения командира.

3. Этап сборки завершён

4. Приборы наблюдения я заклеиваю голографической плёнкой от SX-Art - по большей части чёрной, а также синей и красной. Прямоугольные элементы вырезаются скальпелем, кружки высекаются пробойником для кожи.

5. Окрашиваем низ корпуса и ходовую. Прешейдинг - чёрный грунт Mr.Color. На гусеницы, пулемёт и ствол пушки - Metallic Black. Асфальтоходные подушки гусениц - Tyre Black кистью. Основной цвет днища и колёс - смесь Gunship Grey и Blue Angels Blue от Testors. И по завершении этого этапа можно приклеить бортовые элементы и корму.

6. Итак, не буду больше вас томить! Я решил красить свой танк на основании вымышленной пиксельной схемы из инструкции. Но только вместо трёхцветного "лесного" камуфляжа я решил сделать четырёхцветный "городской". Urban Cammo - одно из моих любимых сочетаний цветов, и желание покрасить какую-либо модель в этом стиле присутствовало давно. Но тут я пошёл ещё дальше, и решил объединить необычные цвета с новым для меня камуфляжем - пикселем. К тому же мне явно требуется набить руку в этом типе окраске - красить в пиксель я буду в ближайшем будущем далеко не один раз.

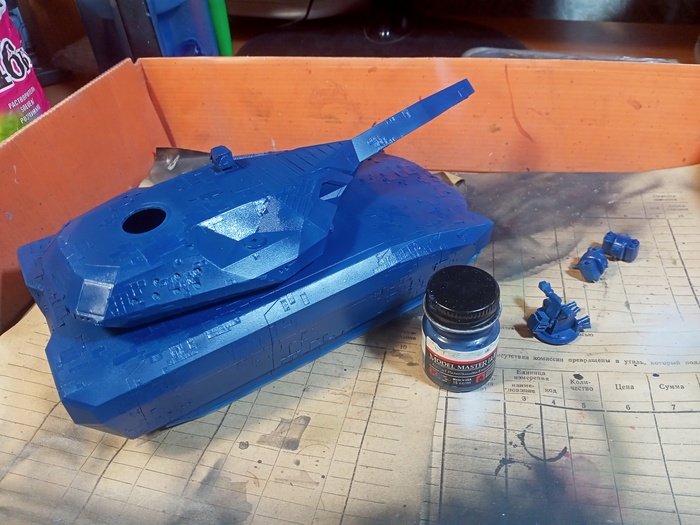

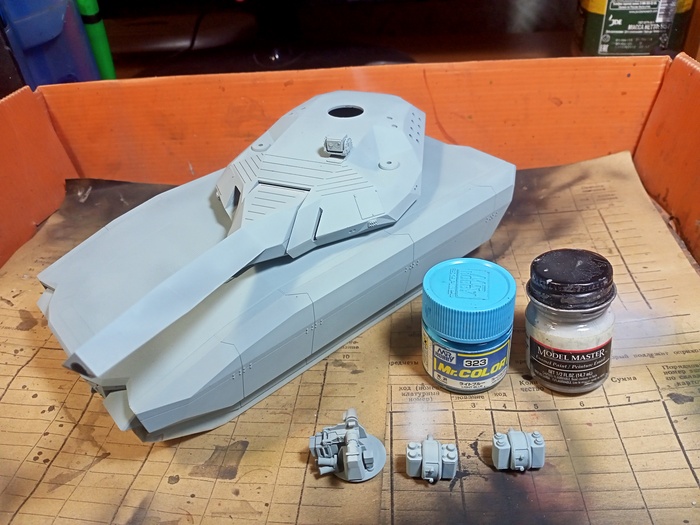

Касательно технологии нанесения камуфляжа - тут по большому счёту ничего нового, но всё впервые. Отдалённо похожая работа была с четырёхцветным геометрическим камуфляжем на шведском Strv.103C, но на порядок проще. Задуваем модель в первый цвет (самый светлый), наносим маски на те места, что должны остаться в этом цвете. Маски вырезались из маскировочной бумажной ленты на шаблоне от Jas, выбран шаг пикселя 2 мм. К сожалению, даже с использованием трафарета, пиксели не получаются идеально ровными. Также бумажная лента не слишком плотно держится на неровных поверхностях, потому некоторые пиксели, к сожалению, "поплыли". Окрашиваем во второй, более тёмный цвет, снова маскируем. Повторяем с третьим - самым тёмным цветом камуфляжа. И уже в самую последнюю очередь надуваем "базовый цвет". Этот процесс занял немногим более недели, с учётом того, что два дня из этого времени я практически не отрываясь занимался моделью...

Отдельно стоит сказать о цветах. Ни на что не претендую, я их подбирал исключительно на свой вкус, вполне возможно "каноничный" Urban Cammo совсем не такой. Итак, базовый цвет - серо-синий, смесь Gunship Grey и Blue Angels Blue. Светлый - серо-голубой, Italian Aircraft Grey + Light Blue. Средний тон - глубокий синий - чистый Blue Angels Blue. И наконец самый тёмный - чёрный, Black.

7. И наконец.... Время снимать маски! О, как же это было волнительно! Как я уже упомянул - далеко не всё вышло идеально, кое-где краска затекла под маски, кое-где пиксели оказались кривоваты, а кое-где - так и вовсе вместо аккуратных квадратиков под масками оказались пятна неправильной формы. Поначалу это очень меня разочаровало, но затем я взглянул на результат с расстояния вытянутой руки и понял, что вышло вовсе не так уж плохо! С некоторого расстояния дефекты уже не так заметны, а вот геометричность камуфляжа и его необычные цвета даже более заметны!

8. Полностью задуваем танк глянцевым лаком и с жидкостью Tamiya Mark Fit наносим декали. На этом этапе не возникло никаких проблем, а польские флажки, белые стрелочки и тактические номера заметно оживили модель.

9. Поверх декалей - ещё слой глянца, затем акриловая смывка Valljo Wash. Данный танк я решил оставить максимально чистым, потому смывка использовалась исключительно с целью выделения рельефа и расшивки. Использовал всего два цвета - чёрный и серо-голубой. Излишки смывки после высыхания особо тщательно удалены ватными палочками, стараясь не оставлять разводов и потёков.

10. Мне очень понравилось, как стал выглядеть камуфляж после покрытия слоем глянцевого лака, потому покрывать его финишным ультраматовым лаком у меня не поднялась рука. Да, прототип имел очень матовое радиопоглощающее покрытие! Я знаю! Но мой городской пиксель намного круче, когда блестящий. Потому мой танк будет блестящий! Я художник, я так вижу! В общем, надут слой Semi-Gloss Clear, который несколько приглушил блеск, но не скрыл его полностью. Единственное загрязнение, которое я позволил себе - лёгкое запыление светленькой городской пылью на ходовую и нижнюю часть корпуса и бортовых экранов. Надувал акрилом Vallejo Panzer Aces Light Mud на среднем давлении. В краску добавил немного матового лака - чтобы крепче держалась.

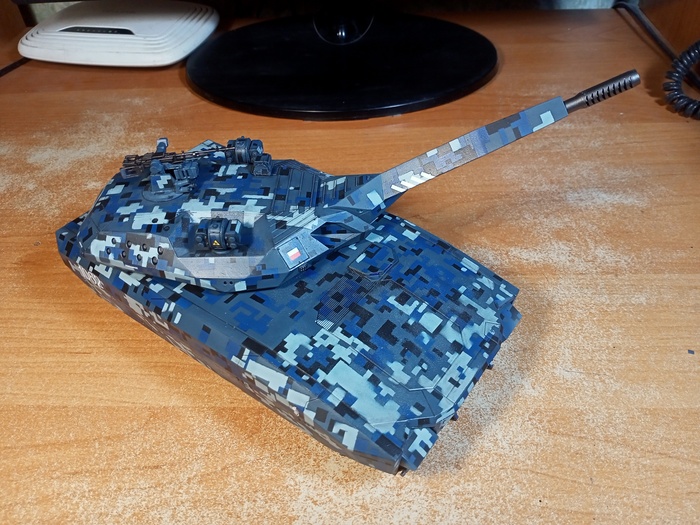

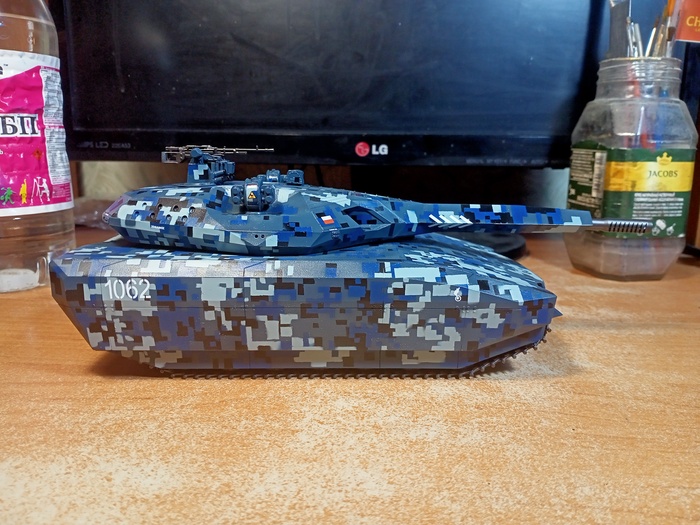

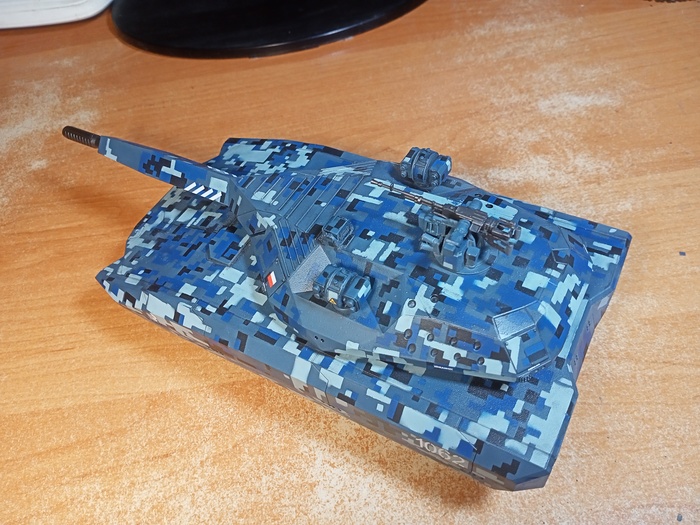

11. Ну и самое завершение - окончательная сборка, удаление масок с фар и габаритных огоньков, подновление их блеска где надо глянцевым лаком, снятие защитной плёнки с приборов наблюдения... И наконец танк готов! Скажу честно - несмотря на недочёты, я очень доволен и даже горд своей работой. Считаю, мне удалось удачно подобрать цвета и форму камуфляжа, и окраска придала и без того футуристичному танку и вовсе Сай-Фай внешний вид. А как считаете вы? Может, стоило покрасить по исторической достоверности в скучный серо-зелёный?

На этом пока всё, статья об этом польском концепте, а также в целом о концепциях перспективного европейского танкостроения выйдет в ближайшее время! Потому подписывайтесь, а также заходите в мою группу Вконтакте, где можно обсудить лично всякие вопросы и даже заказать изготовление модели (https://vk.com/warminiarts), подписывайтесь в Инстаграмме (https://www.instagram.com/warminiarts_lugansk/) или на Facebook (https://www.facebook.com/groups/243556661560452). А сейчас - благодарю за внимание и хорошего времени суток!
