Тянем электрику

Принцип в каждом помещении был такой: Заводится 1 входной провод для освещения, 1 входной провод для розеток, 1 провод под кондиционер (если есть), а так же антенный провод и витая пара если необходимо. В зависимости от количества источников освещения ставится маленькая распределительная коробка, от которой идут по 1 проводу уже к коробкам непосредственного источника освещения. Делал так, что бы не колхозить в 1 распред-коробке по 6-8 соединений проводов. Получилось примерно так:

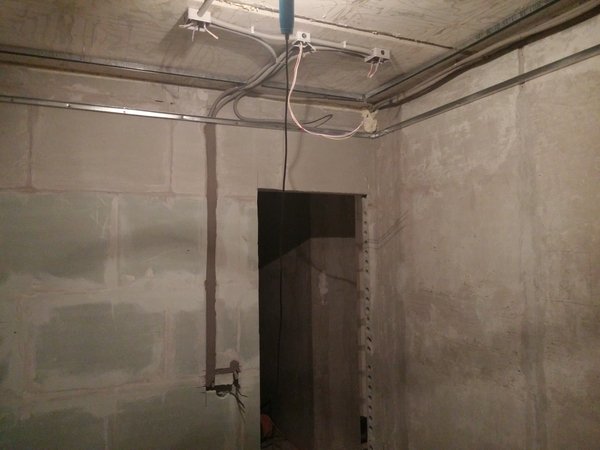

Видно уже замазаные штробы на некоторых фотографиях.

Кстати все штробы делалслева от групп подрозетников (либо сверху если он один), за исключением пары случев - делалось для того, что бы знать где провод и не вкрутить туда случайно в будущем саморез например =)

Так же на фото видны прикрученные к стенам и потолку металлические профили.

Внутри помещений электрику проводить было легко - самый геморрой начался при проведении входящих линий, минимальная длина от щитка до распред-коробки у меня 5 метров, максимальная длина 26 метров.

Протянуть 26 метров жесткого провода в гофре в условиях квартиры - просто нереально.

Пусть закидают меня тапками, но: была снята наружная изоляция с проводов (если кто видел провод ВВГ - то она черная), от чего он стал раза в два меньше. Так же гофра разрезалась примерно пополам, что бы протащить по ней кабель - именно протяжкой кабелей по гофрам я занимался около недели по вечерам, после чего довольно быстро закрепил их.

Места ввода в помещения - запенил монтажной пеной (увидел в одном из видео Земскова)

Ниже фото самого процесса.

В коридоре пришлось пустить некоторые линии по стенам - все на потолке просто не умещалось, а вылезать за пределы профилей я не хотел.

В итоге к щитку подведены все провода. Получилось как то так.

Кстати, забыл написать - щиток брал внутренний, поэтому вмонтировал его в газобетонные блоки на тот же перлфикс, для большей фиксации закрепил в боковые и нижнюю стенку дюбель-гвоздями. Швы оставшиеся запенил, после чего сверху замазал тем же перлфиксом.

Завел силовые провода в щиток, витую пару вывел слева, чуть выше щитка - так как там планируется ставить роутер.

Получилось так (Все провода подписаны конечно же).

Завел вводной кабель на вводной автомат, его менять пока что не стал.

Кстати, просто незаменимая вещь для зачистки жил кабеля (начальник дал попользоваться)

Самого процесса сборки щитка нет, но попробую объяснить.

Вниз я поставил нулевую шину, вверх шину заземления. Сначала все синие провода от кабелей завел на нулевую шину (кроме розеток ванны, дальше объясню почему), потом все провода заземления завел на свою шину (желто-зеленые провода в моем случае).

После чего стал подключать автоматы. Первым пошел ДИФ - от нулевой шины тянем к нему на первый ВХОД (да-да, именно вход) свой нулевой провод, а на выход подключаем ноль и фазу от потребителя (в данном случае розетки ванны).

После идут простые автоматы - на выход каждого подключаем потребителей по очереди, дело хоть и простое, но делал долго так как в первый раз :)

После подключения всех автоматов, что бы не колхозить с перемычками из проводов - поставил гребенчатую шинку на все входы автоматов (кроме ДИФа, входы у него располагались чуть дальше - пришлось делать перемычку из провода). Для первого собранного щитка - думаю хороший результат.

Сбор каркаса под гипсокартон.

После электрики стал собирать каркас. Собирал все на саморезах (с хорошим просекателем было бы быстрее, но он стоит хороших денег и нужен на 1 раз всего). Вот именно тут то и подвел меня мой дешевый шуруповерт - маленькие обороты, маленький крутящий момент и дохлая батарея. В итоге незапланированная покупка - взял шуруповерт метабо, в комментариях ко 2 посту рассказывал про него подробно.

Каркас так же собирал по нивелиру - сначала вертикальные стенки, потом горизонтальные перемычки. Особо описывать процесс смысла нет - тупая монотонная работа. Вот результат

Последняя фото - разводка проводки в санузле (2 отдельные коробки за освещение, 2 - принудительная вытяжка, 1 входящая).

Кстати, хотел было пустить кабеля через несущую стену - но продолбить отверстие в 45см стене диаметром 20см - долго, глупо и геморойно, поэтому пустил провода в обход балки входа в конце коридора.

Да, забыл упомянуть - частота установки вертикальных перемычек нарочно выбрана такая частая - на данный каркас будут ставиться в последствии закладные под натяжной потолок, поэтому что бы не было проблем - лучше усилить заранее.

На данный момент каркас обшивается гипсокартоном, стены грунтуются и шпаклюются. Поэтому как только будет что рассказать, обязательно напишу. На этом пост заканчиваю, спасибо прочитавшим)
