На фото творение сумрачного гения из СССР ПР3.31 пневматический пропорционально-интегральный регулятор:
Регулятор использует вместо электричества сжатый воздух. Входной и выходной сигнал - давление воздуха, для своей работы в качестве питания тоже использует воздух. Составляющие части регулятора смонтированы на некое подобие многослойной (!) печатной платы - склеенный бутерброд из акрила с профрезерованными каналами под воздух: (белые древоподобные узоры - это воздух немного расклеил слои акрила)

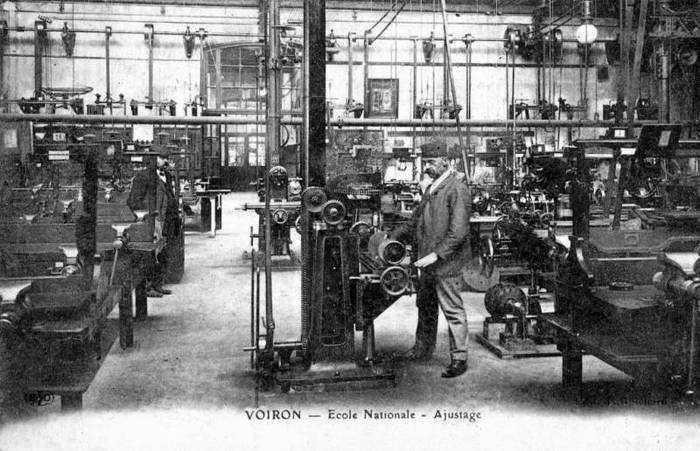

Представим альтернативное будущее, электричество не было открыто. Все машины и механизмы используют возобновляемую энергию (ветер, вода) или энергию от сжигания топлива - паровые машины, двигатели внутреннего сгорания. Освещение - от газовых фонарей. Стоит отметить, что изначально электричество использовалось именно для освещения (и годов до 60х распространено было название "осветительная сеть" для электропроводки). Это после удовлетворения потребности в освещении стали шире использовать электросеть как среду для передачи мощности на силовые электродвигатели привода чего попало. Производственные помещения представляют собой такое зрелище:
Под потолком через весь цех протянут трансмиссионный вал, который вращается от большой и дорогой паровой машины. Каждый станок для своей работы берет энергию при помощи приводного ремня, отключая и подключая отбор мощности по необходимости. Система довольно травмоопасная, но электричество и электропривода в нашем альтернативном будущем не изобрели :)

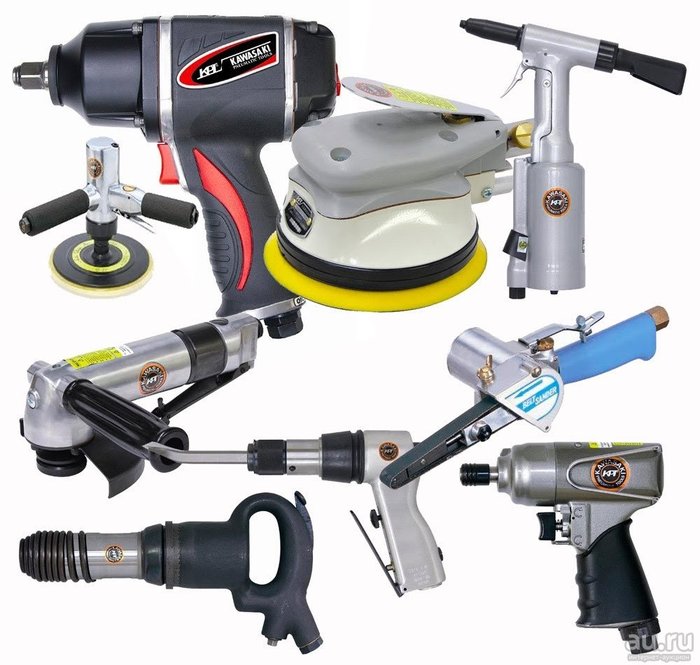

В мастерских и на производстве часто используется ручной пневмоинструмент - пневмогайковерты, пневмодрели, пневмошлифовальные машины:
Но если электричества не изобрели, то наверняка домашние бытовые приборы вместо электричества используют сжатый воздух, подключаясь быстроразьемным соединением к пневморозетке на стене, и питаясь от общей пневмомагистрали дома. Пневмомясорубка, пневмоблендер, пневмомиксер, даже пылесос с приводом от пневмодвигателя. И стиральную машинку автомат вполне можно сделать на базе пневмоавтоматики - командоаппарат с приводом на исполнительные механизмы. С подогревом воды только могут быть трудности, но и они решаемы (газовый бойлер или использование гидродинамического нагрева)

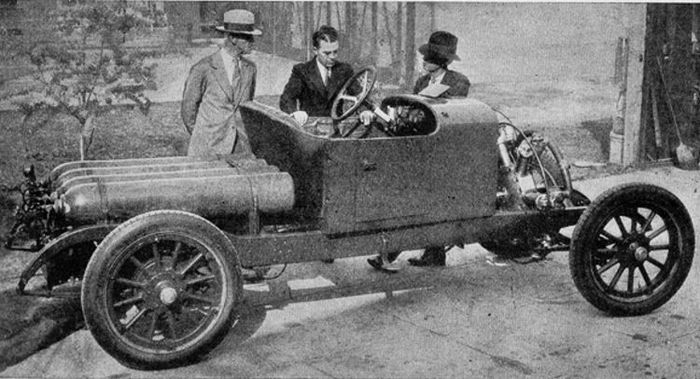

Пока все пользуются автомобилями с двигателями внутреннего сгорания эко-активисты альтернативного будущего пропагандируют использование автомобилей на сжатом воздухе. У них тоже меньше пробег, но зато никакого выхлопа.
Но что-то мы отклонились от изначальной темы поста, я лишь хотел показать, что пневматика вполне может заменить электричество в альтернативном будущем. Более того, пневматика полноценна в системах автоматики и управления. В 60е сумрачный советский гений разработал УСЭППА - Универсальная Система Элементов Промышленной Пневмо Автоматики. Это такой набор кирпичиков, из которых можно построить практически всё!

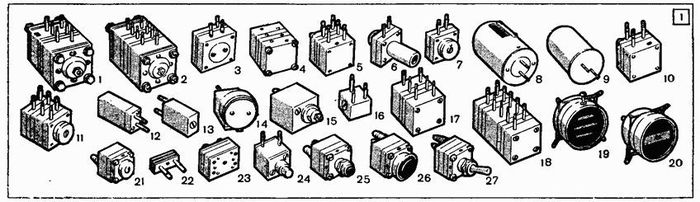

Набор элементов УСЭППА 1,2 — двух и четырех-входовые усилители, 3 — грубый мощный повторитель; 4,17, 23 — пневмореле (в разных конструктивных исполнениях); 5, 10 — клапаны (разгруженный, неразгруженный); 6 — точный повторитель со сдвигом; 7 — точный повторитель; 8,9 — пневмоемкости (регулируемая и нерегулируемая); 11 — память непрерывного сигнала; 12 — задатчики; 13, 14 — пневмосопротивления (постоянное, регулируемое); 15 — дроссельный сумматор; 16, 22 — сдвоенный обратный клапан (шариковый, с летающим диском); 18 — память дискретного сигнала; 19, 20 — индикаторы (блинкеры); 21 — конечный выключатель; 24, 25, 26 — пневмокнопки; 27 — пневмотумблер
А учитывая, что в элементах УСЭППА можно собрать базовые элементы любой современной цифровой вычислительной машины: И, ИЛИ, НЕ, то вобщем-то и простейщую вычислительную машину можно уместить на площади не большей, чем занимал ЕНИАК.
Пневматические приборы автоматики используются там, где взрывоопасно - нет электричества - нет проблем. Пневмопривод - широко используется в промышленности, особенно в пищевой - утечка воздуха не создаст столько проблем, как утечка масла в приводе).

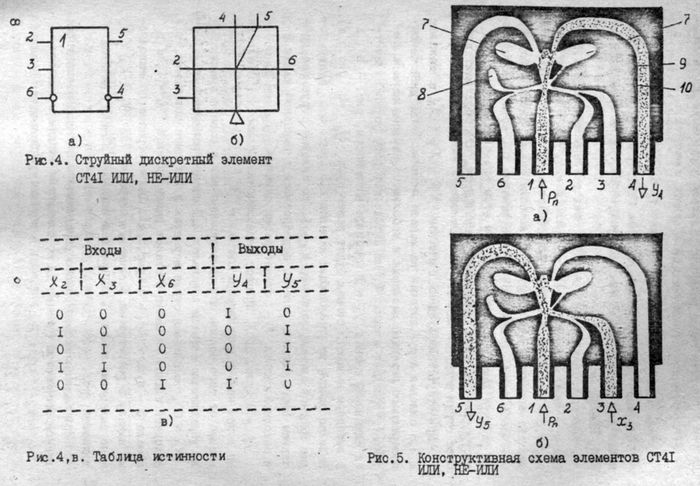

Повышаем градус пневмобезумия. Уменьшить размер пневмоклапана ниже определенного размера трудно - его изготовление и сборка становится дорогой. Если же использовать пневмоструйные элементы, то можно уменьшить размер логического элемента и избавиться от движущихся частей, сразу двух зайцев! На эту тему есть отличная статья на хабре, которую я горячо рекомендую к прочтению. Вот так выглядит элемент ИЛИ-НЕ (базовый элемент - стрелка Пирса, имея только его, можно сделать любую логическую функцию)
Вполне можно представить компьютер альтернативного будущего, который при нажатии клавиши - клапана делает чух-чух-пшшшш-чух и проведя вычисления пневмоприводами поднимает флажки с цифрами- результатами вычислений.
Я в свое время делал шкатулки с секретом, да и сейчас балуюсь, но это просто космический уровень реализации..
Неадекватно дорогие телефоны были всегда. Вспомнить хоть
знаменитые Vertu работающие на платформе s40 от обычной nokia.
Да и до сих пор эксклюзивы от lamborghini и всякие Porsche Design активно выпускаются.
Но есть еще один производитель, выпускающий смартфоны с дизайном рвущим все шаблоны. И в моих руках целых четыре смартфона от него. Но сегодня я расскажу лишь об одной модели.
Hanmac General это смесь стимпанка, рыцарей, цыганщины и черт знает чего еще за цену чуть более 4000$ на старте продаж! Он безумно тяжелый, толстый и странный. И это одно из самых необычных Лухари устройств, которое я держал в руках!
Hanmac Юридически располагается во Франции, а смартфоны продает исключительно богатым Китайцам.
По заявлению производителя все устройства собираются в ручную. А сборку и производство некоторых деталей осуществляют часовые мастера, дабы все было точно красиво и дорого. Точно и дорого вышло. А красота тут скорее для ценителей.
Давайте с самого скучного. Железо Hanmac General не самое интересное, как зачастую и происходит с лакшери смартфонами.
Процессор: 8-ми ядерный MTK МТ6753
Объем оперативной памяти: 2gb
Постоянной: 64 gb без возможности расширения
Поддержка 4G+
Дисплей: 3.5 дюйма.
Вместо стандартного защитного стекла, используется сапфир, более устойчивое к царапинам и как следствие более дорогое защитное покрытие. Ну этож лухари. Тут можно.
NFC нет ,так как в Китае его функционал не востребован.
Камеры мне не понравились.
Тыловая камера на 13мп фотографирует. Фронталка при заявленных 8мп тоже ну такая себе.
Но все это мелочи. Важнее всего это внешность.
General - это просто охренеть, какое странное устройство с причудливым дизайном, который невозможно встретить где-либо еще

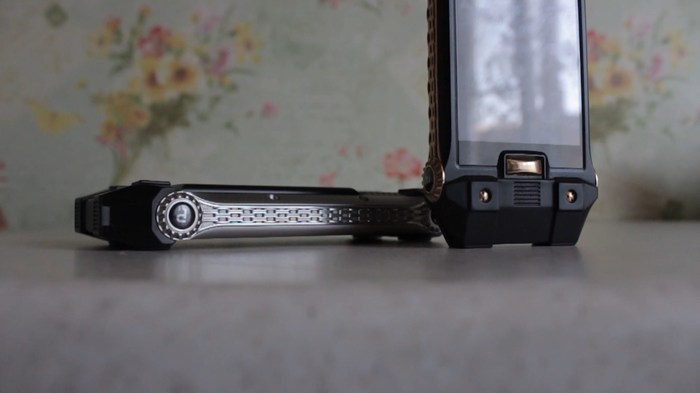

Верхний и нижний торцы выполнены из из плотной резины. причем они так сильно выступают, что лежа на плоской поверхности, клиренс смартфона составляет несколько миллиметров.
Корпус металлический, но вот из какого металла неизвестно. Это может быть алюминий, титан, а уж дальше как договоритесь. Хотите золото или платину? Без проблем. Если Вы можете себе позволить, под вас соберут уникальный смартфон, учитывая ваши запросы. Ценник будет расти соответственно пожеланиям
На боковых торцах есть кнопки. Они выполнены из керамики и что интересно, разнесены они по углам.
В смартфоне нет традиционной "качельки" громкости. Вместо нее слайдер. Что тоже довольно непривычно.

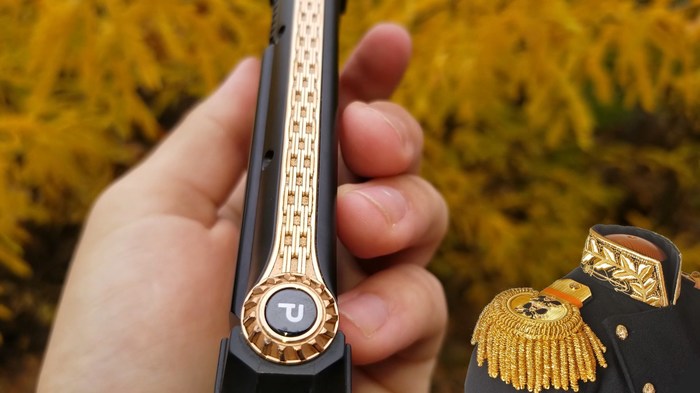

Узор на торцах напоминает эполеты генералов, нежели шестерни, с Вязью напоминающей цепь по всему торцу.
А вот задняя часть прямо говорит о стимпанке.
На крышке выгравирован логотип производителя в окружении шестерней и механизмов. Именно на эту крышку покупатель может заказать гравировку любого изображения.
Все элементы выполнены из металла. Никакой пластмассы.
Конструкция идеально собрана. Скрипов, щелей и прочих ужасов здесь нет. Болты имеющие нестандартную шляпку ничем не прикрыты, что только подчеркивает общий стиль устройства!
Над крышкой расположена двойная вспышка и камера, которую тоже сунули в эполет. По бокам от камеры находятся два динамика со стильной выпуклой сеткой. Причем выпирающая часть не отдельная а монолитная с корпусом.
Все детали задней крышки выглядят массивными, но аккуратными. Здесь нет каких-то косяков и неточностей сборки. Все детали и сложная фактура корпуса просто идеальны и совсем не отдают "Китайчатиной". Смартфон можно рассматривать буквально под микроскопом и удивляться детализацией работы,
Нажав на кнопку открытия крышки пред нами предстает АКБ на 2300мАч. Под которым скрыта металлическая панель с фирменным узором, и два лотка сим-карт. На обратной стороне крышки тоже имеется логотип Hanmac. Сама крышка сильно выпирает из корпуса. Сделано это для того, чтобы уместить АКБ большей емкости. Но и это не выглядит чем-то необычным на фоне общего дизайна
Интересно то, что под крышкой отмечено, что дизайн Французкий, а вот о производителе ни слова. Но если присмотреться, на внутренней стороне Аккумуляторного отсека есть надпись, в которой сказано, что произведен смартфон таки в Китае. Они очень постарались, дабы скрыть этот маленький нюанс.

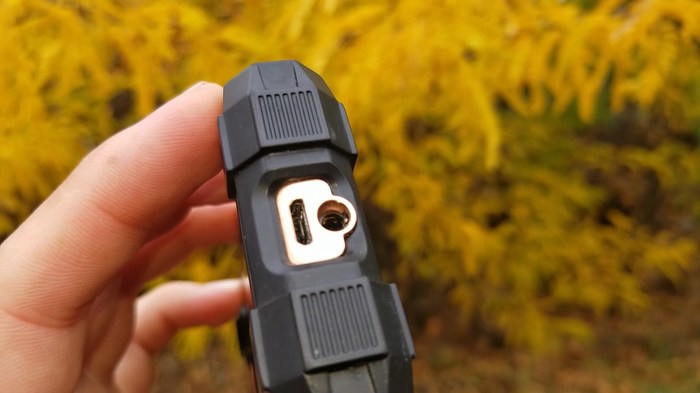

На верхнем торце расположены разъемы Micro-USB и аудиоджек. А нижний совсем пустует
Но вернемся к передней панели.
Под дисплеем расположены две сенсорные и центральная механическая кнопка.
Сенсорные кнопки имеют приятную зеленую подсветку.
Дисплей качественный, не искажается под углами. Довольно хорошая IPS матрица.
Над дисплеем надпись HANMAC, чтобы не забыть вдруг, что это в руках. А выше камера на 8мп, решетка динамика и датчики.
Что касается работы устройства и лаунчера, то все что мы можем видеть это голый андроид имеющий небольшие доработки в виде иконок, фоновых изображений, виджетов и подобных мелочей, дополняющих внешний вид устройства.
Работает смартфон на удивление быстро. Честно скажу, что я не использовал его как свой основной смартфон на протяжении месяца, но поиграться с ним все-же успел. И даже прошить, так как случайно окирпичил и пришлось сливать прошивку со второго, так как в общем доступе на них ничего нет.
4000$. Много-ли это для железа установленного в нем? Да, однозначно. Но много-ли это для такой тонкой и детальной работы и уникальности? Не думаю, что много. Ну а решать конечно-же вам.
Сейчас, в наших руках оказалось очень много недоступных для рынка СНГ Японских и Корейских смартфонов. Мы уже делали обзор на: недоступный в Европе Samsung, Японский ультабук-трансформер Panasonic, Защищенные смартфоны Kyocera Torque и kyocera DuraForce , смартфон Японского джедая! Sharp StarWars, а также обзор на интересную, защищенную андроид раскладушку Sharp
Если вам интересна эта тематика - подписывайтесь!)
Подписывайтесь на наш YouTube канал и не забудьте заглянуть в наши прошлые записи!
Слуцк. Беларусь.
Первый опыт, не судите строго.
Не совсем удачный опыт патинирования в парах нашатыря

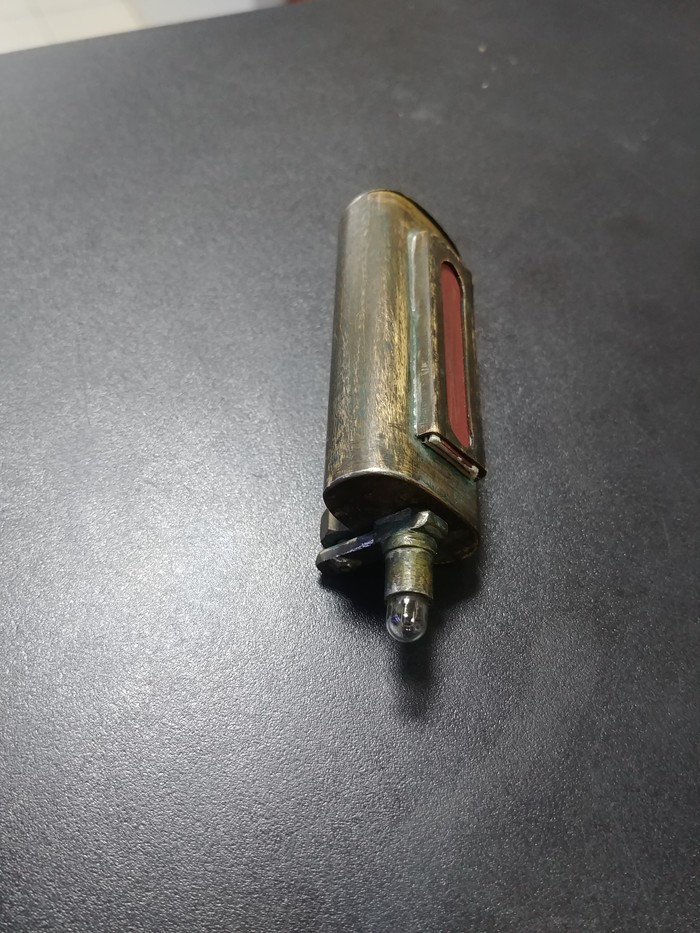

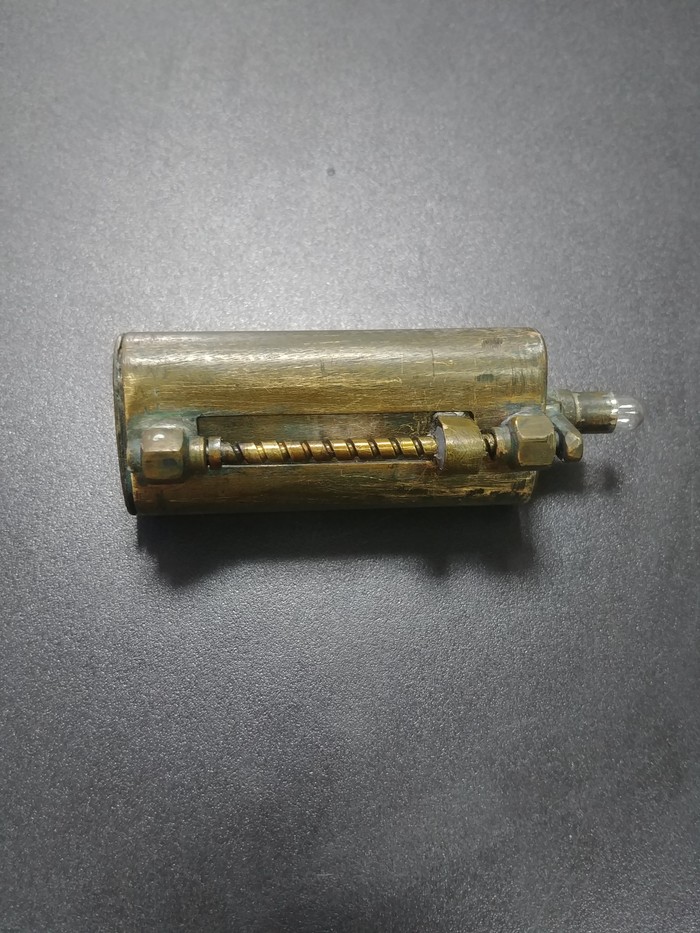

Давно хотел попробовать, но всегда чего то не хватало, либо инструмента либо деталей. Довольствовался просмотром статей и видео на досуге. В одном из видео увидел подобное изделие и решил повторить, решающим стало наличие старого и поломанного водопроводного изделия в недрах кладовки. Все части коробки изготовлены из него. У автора механизм открывания был реализован на основе болта и время открытия было приличное за счёт большого количества витков резьбы. В комментариях к видео предложили другие варианты, которые мне показались разумными. Был разобран флопи диск, но винт с широким шагом был короткий, но волею судеб подходящий был найден в старом сд приводе. Все остальные детали были мётаны по сусекам: вообще поиск латунных, медных частей прям квестом оказался, дополнительное удовольствие. Горелка была заказана, но руки то чесались. В закромах лежал 100вт советский паяльник, флюс для пайки хотел сделать сам, но потом приобрел, так как стоил он не дорого, а также припой sn60pb40. Сборка самого корпуса прошла без проблем, дремель выручил, а вот уже с механизмом пришлось повозиться. Опыта в пайке латуни особо не было и всё постигалось по ходу, попутно вспоминаю родственников шерстяного из вечеров на хуторе близ Диканьки. Проблема крылась в винте, вернее в той штуке, в которую он должен был вставлен и крутиться. Выбора особо не было, на выручку пришел полиморфус. Патинирование в парах нашатыря дали синеватые потёки, может в будущем разживусь патиной специальной или найуду другой способ. Спасибо за внимание
