Стимпанк

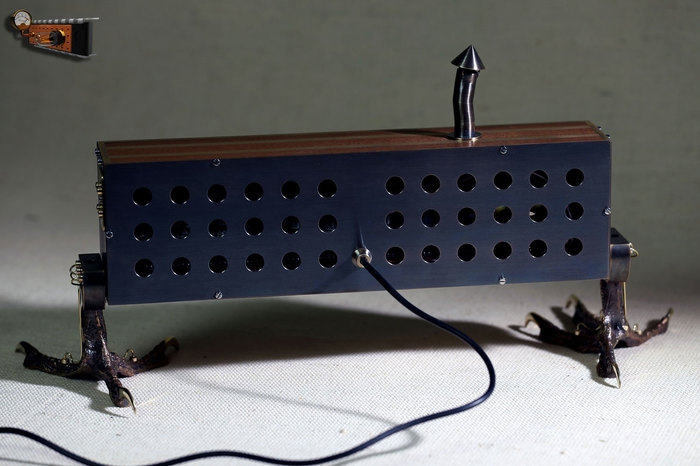

В качестве донора использовалась покупная «Коробка» на основе Arduino.

Такая коробка обладает несколькими вариантами реагирования на включение тумблера, что выглядит весьма забавно.

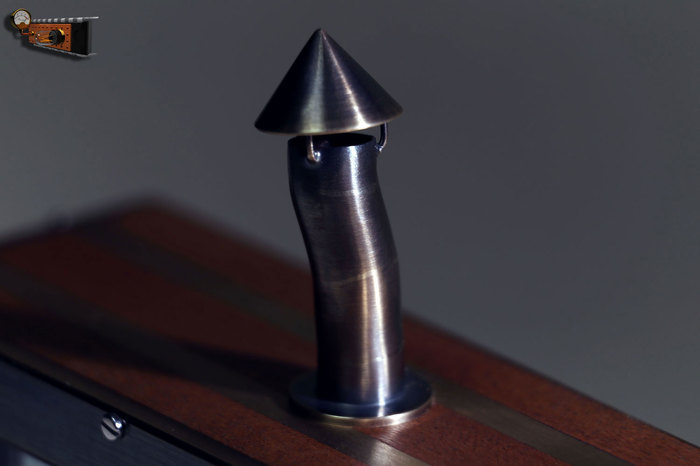

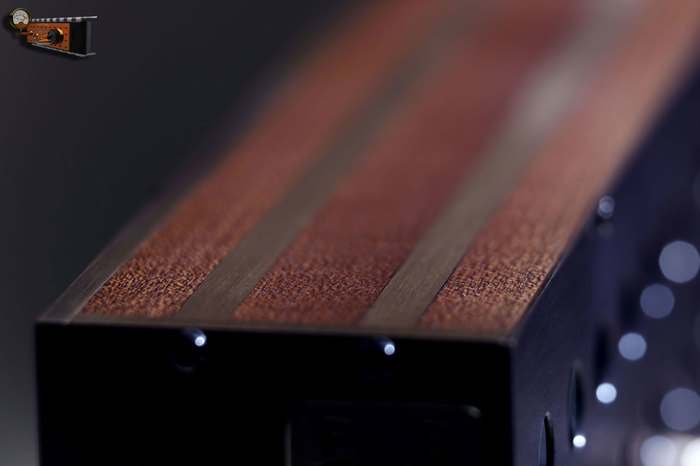

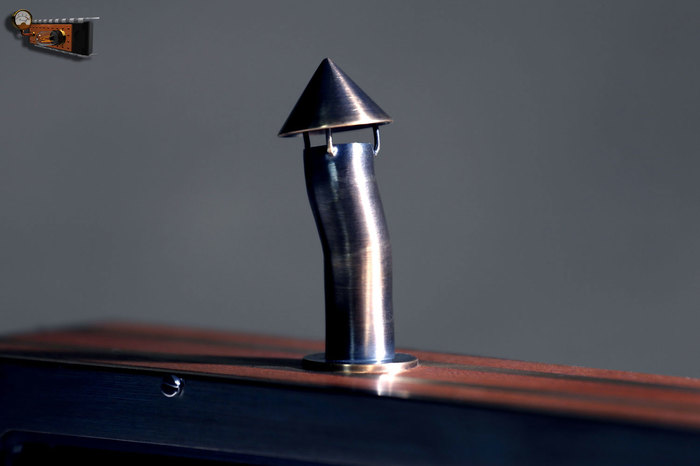

Корпус изготовлен из листовой латуни, основание из массива красного дерева.

Батарейный отсек перенёс в основание, изготовитель этот аспект совершенно не продумал: для смены батареек требовалось снять весь верх устройства, что довольно сложно с учётом того, что коробка пластиковая и её легко сломать.

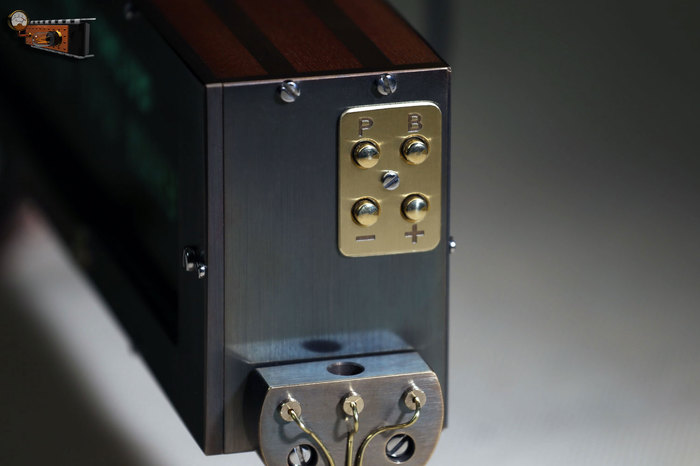

Ещё установил на задней крышке клавишу общего отключения, а то Ардуинка даже в режиме ожидания весьма активно высасывает энергию из батареек.

Ворклога нет, воркложить тут особо нечего.

Небольшое видео.

Благодарю за внимание!

https://vk.com/tema_mariposa

https://vk.com/tema_mariposa

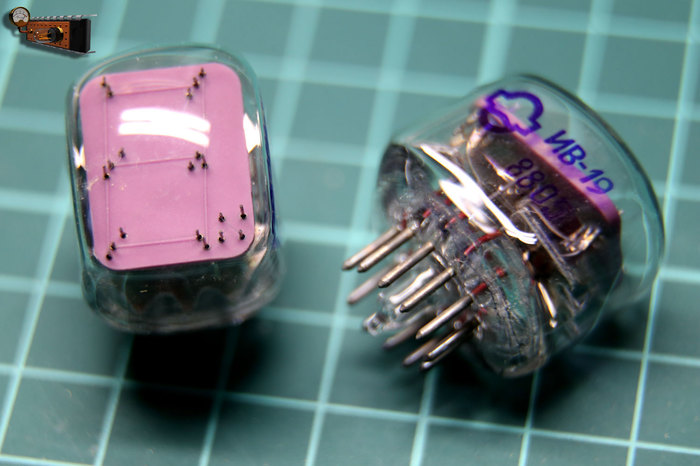

Приобрёл по случаю некоторое количество индикаторов ИВ-19 производства СССР.Это довольно редкие и дорогие индикаторы.

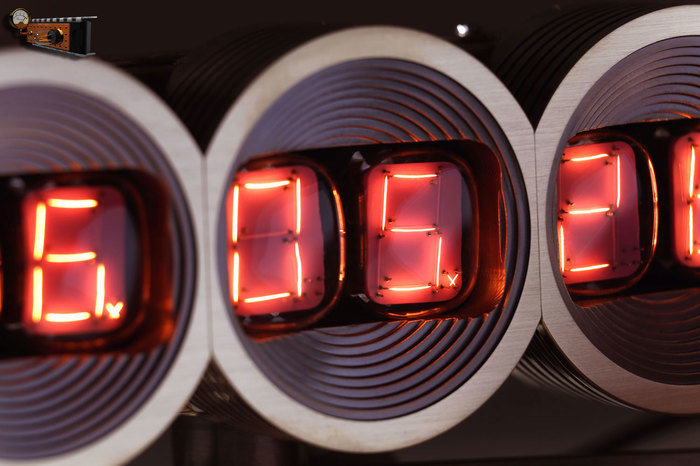

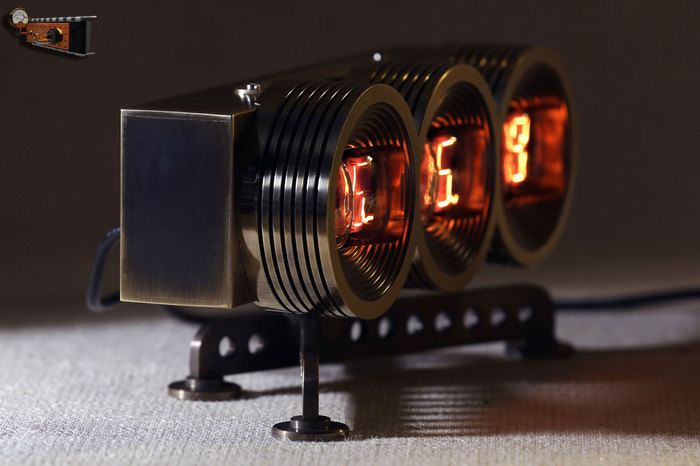

Индикатор представляет собой вакуумный стеклянный баллон, в котором находится подложка из бериллиевой керамики с контактными стойками. Между этими стойками натянуты вольфрамовые нити накала, так что по принципу работы они напоминают обычную лампочку накаливания, только с той разницей, что нить не одна, а несколько и зажигая их в определённом порядке можно получить изображение цифр и некоторых букв.Конечно эти индикаторы уступают в аккуратности изображения светодиодным, и так же уступают им по потреблению тока, но их тёплое «ламповое» свечение соломенно-жёлтого цвета и некоторая кривизна цифр только добавляют им определённого шарма. А при питании от сети энергопотребление не имеет особого значения. Тем более, что оно не так уж и велико.Именно на этих индикаторах у меня возникла идея сделать настольные часы в стиле стимпанк.Часы имеют индикацию часов, минут, секунд, и текущей даты.Имеется возможность изменения уровня яркости для дневного и ночного режима.Питание от источника постоянного тока напряжением 12 вольт, потребляемый ток 350 миллиампер.А ещё есть четыре шрифта на выбор.Данные индикаторы являются девятисегментными и поэтому стало возможно в некоторых пределах изменять начертание цифр. Я нарисовал вот такие варианты шрифтов.

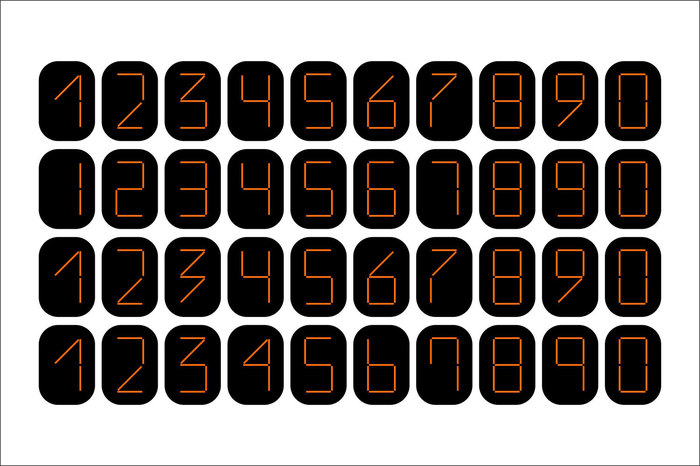

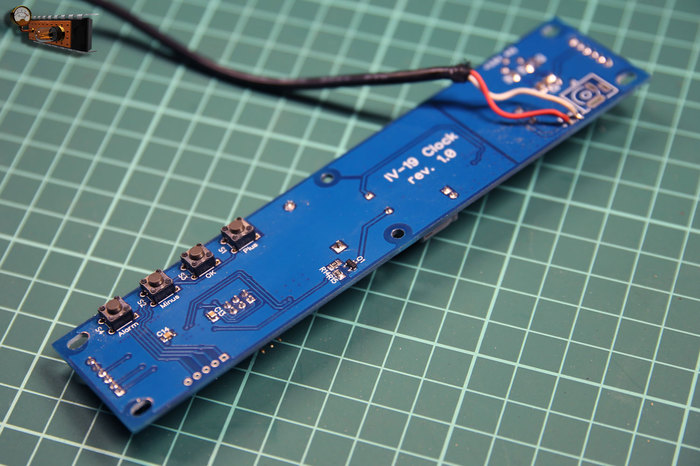

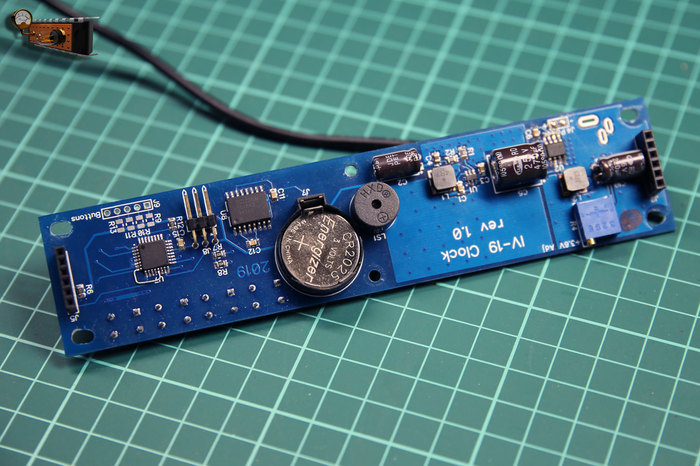

Их можно выбирать в меню настроек.Всё это конечно хорошо, но вот без деятельного участия талантливого программиста Арсения Вирачева моя идея так и осталась бы идеей.Сами платы делались в Китае, и мой друг Ян заказал вот такие платы с красивой синей маской. Вся конструкция размещается на двух платах, на одной размещается микроконтроллер и преобразователи напряжения для питания самого микроконтроллера и нитей накала нумитронов.Вот так она выглядит.

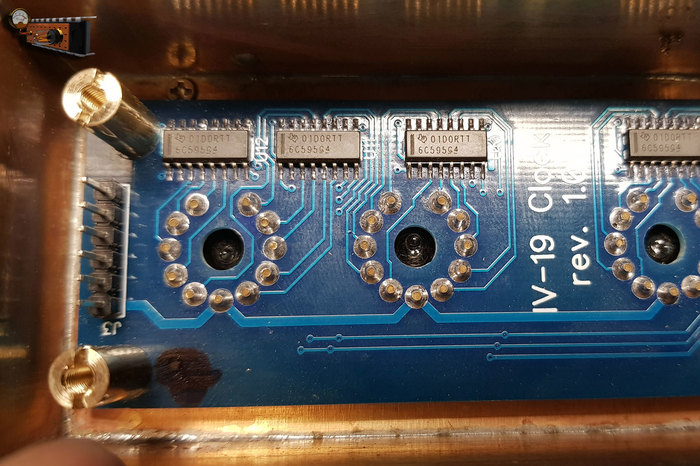

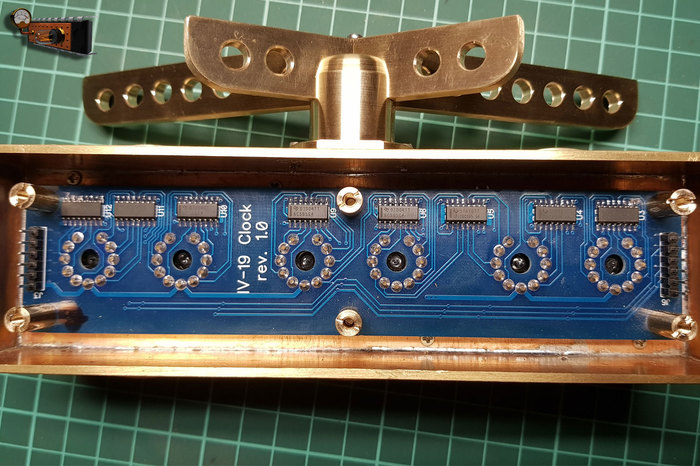

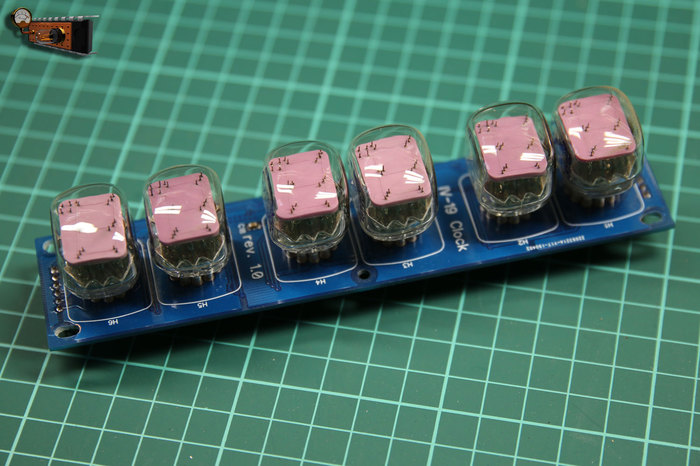

На второй плате располагаются индикаторы и регистры сдвига.

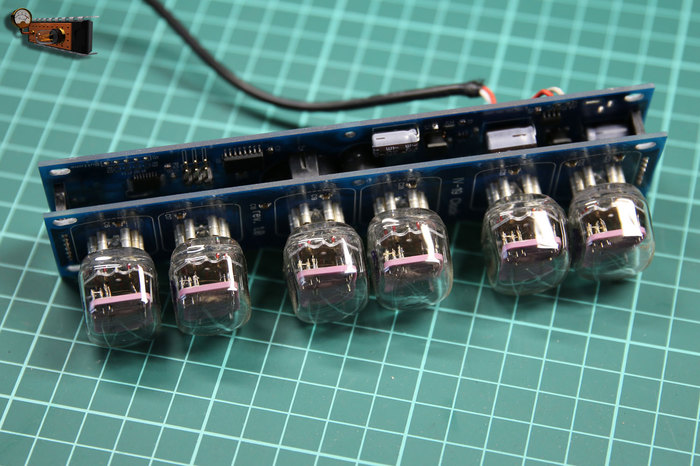

Платы соединяются разъёмами одна над другой, как бутерброд.

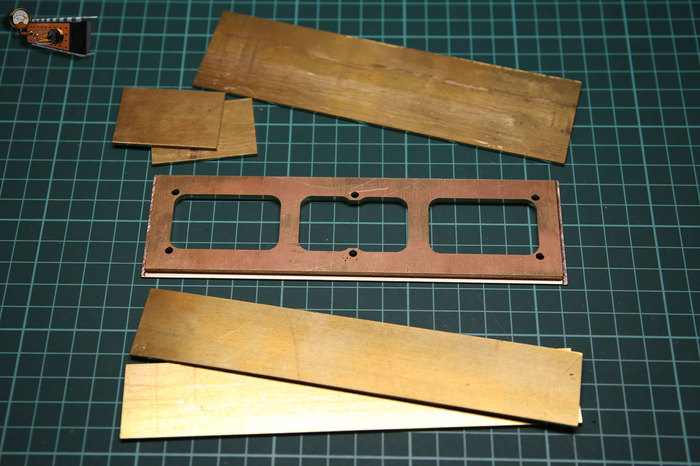

Корпус решил делать целиком из латуни. Переднюю часть делаю из листовой латуни толщиной 4 мм, а боковые части имеют толщину 2 мм.

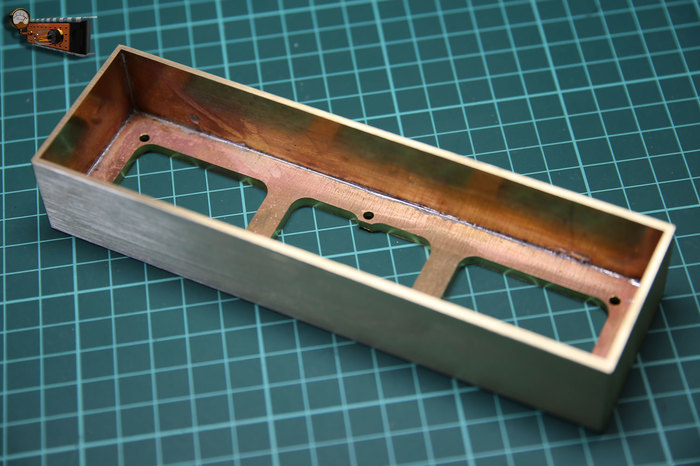

Далее корпус спаивается оловянным припоем.

Все грани корпуса шлифуются.

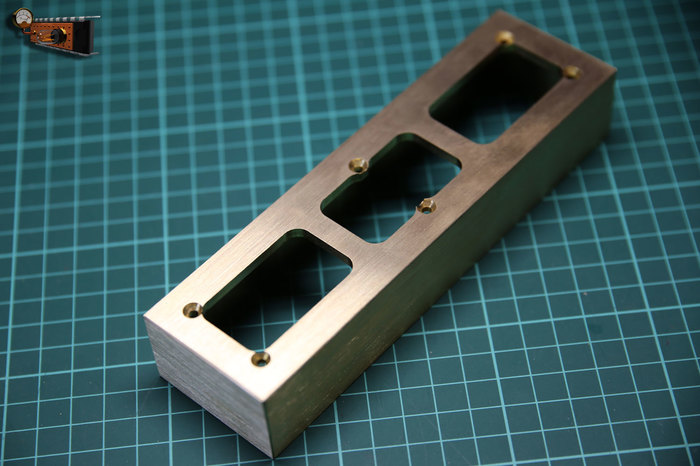

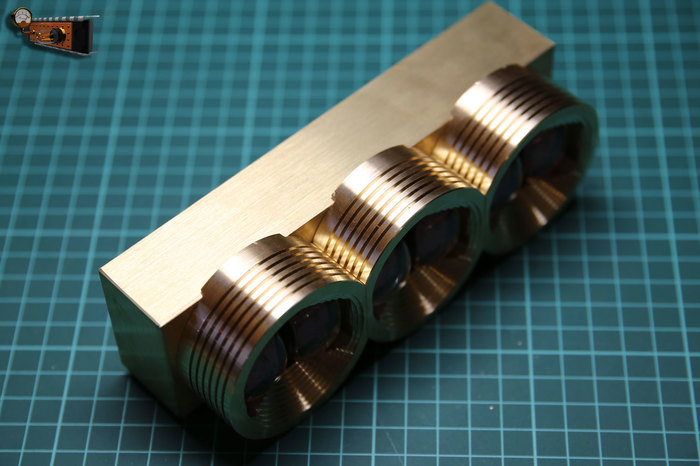

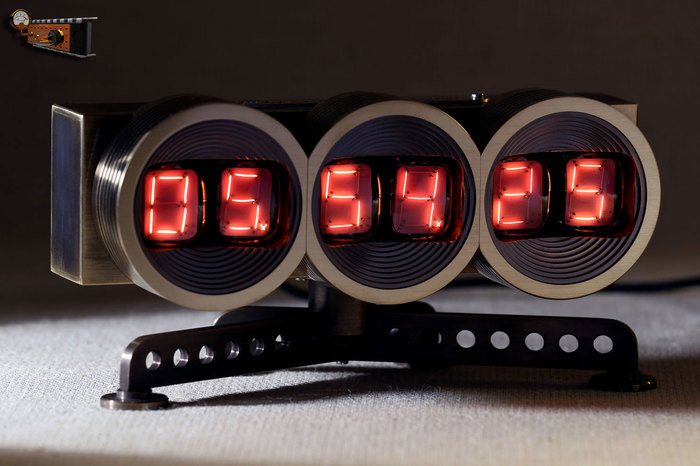

К передней части крепятся три латунных кольца, которые являются обрамлением индикаторов.

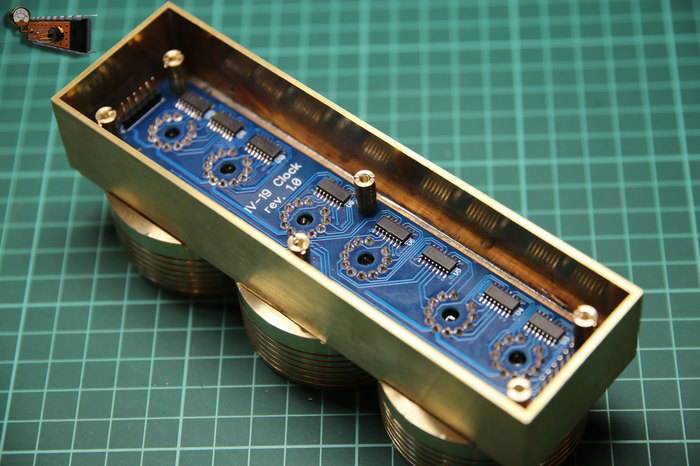

Плата с индикаторами крепится к корпусу на резьбовых стойках.

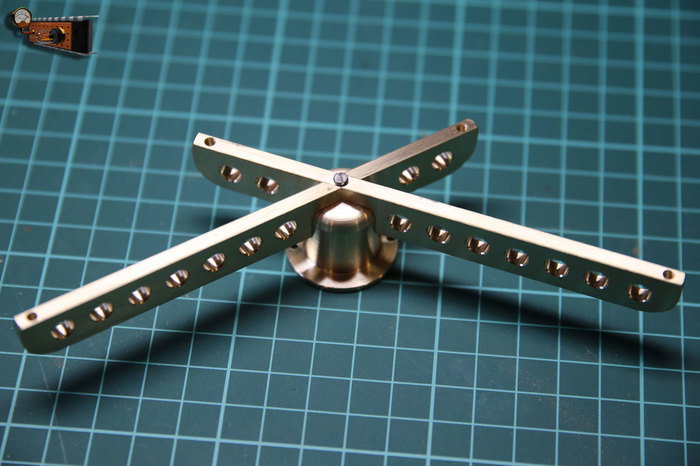

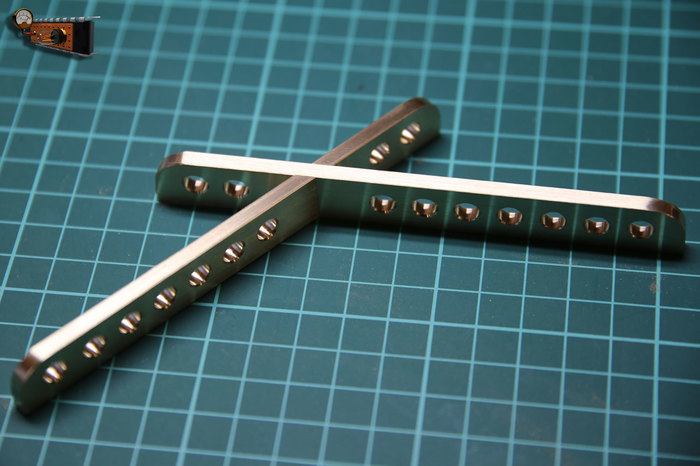

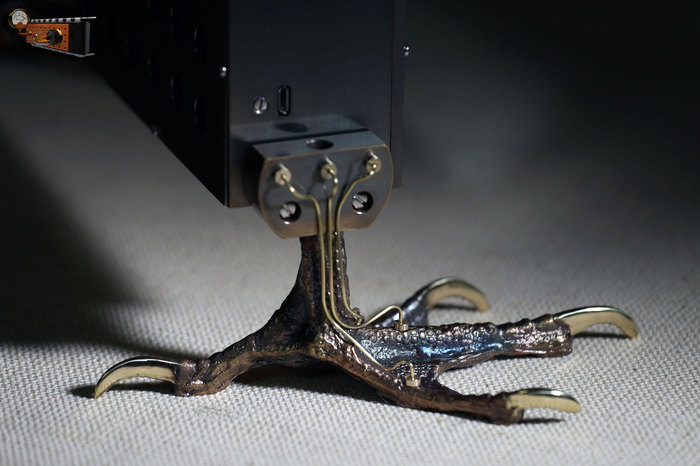

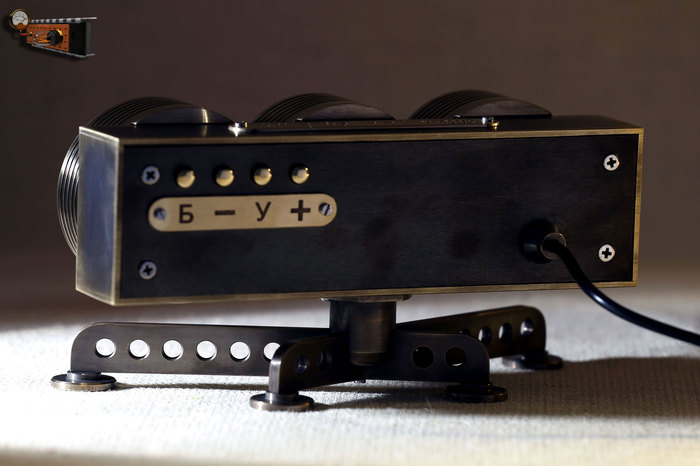

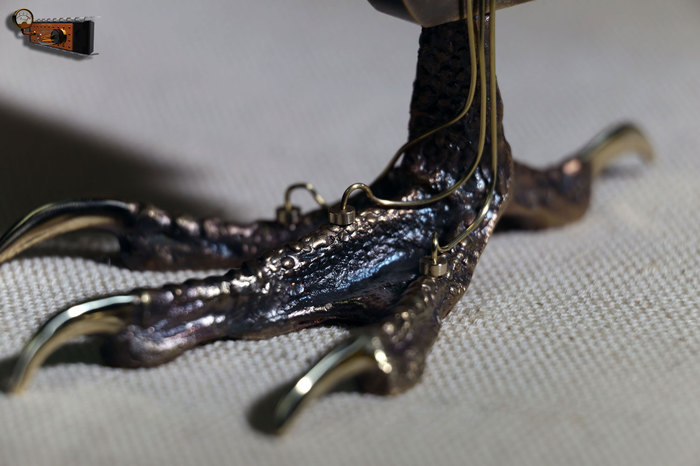

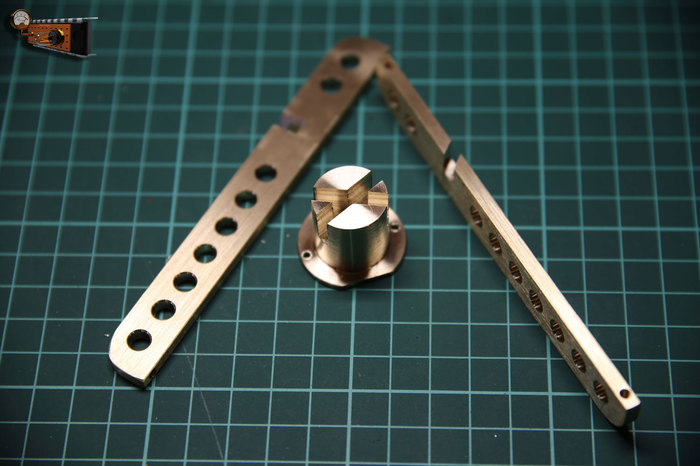

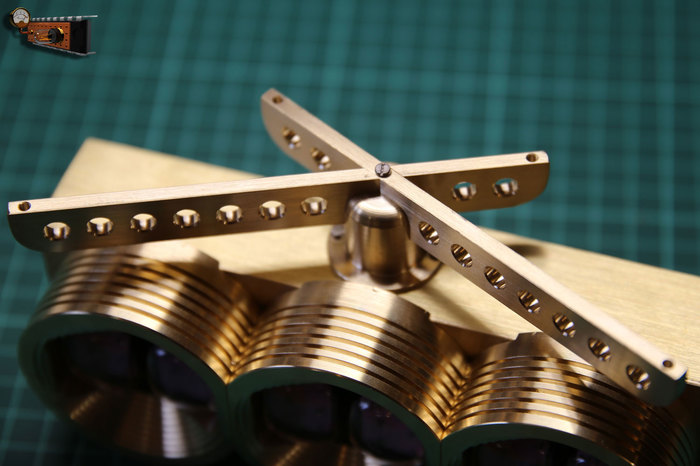

Далее делаю опорные ножки, они будут располагаться под углом друг к другу.Для этого в них прорезаются специальные пазы.

Вся конструкция подставки стягивается винтом в центре.

К корпусу подставка так же крепится винтами.

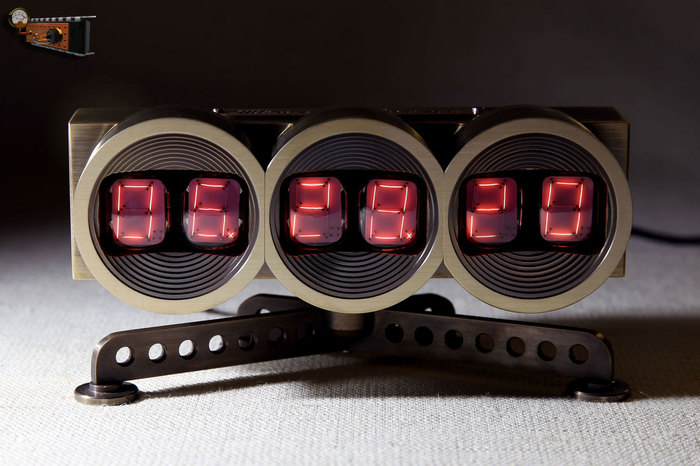

Вот, собственно, и все детали. Осталось только все их привести в надлежащий вид, запатинировать и можно смотреть на то, что у меня получилось в итоге.

Благодарю за внимание!

Обычно, когда я делаю какой-либо проект, то придумывание названия становится настоящей проблемой. Часто я не знаю, как будет называться очередная работа до самого последнего момента.

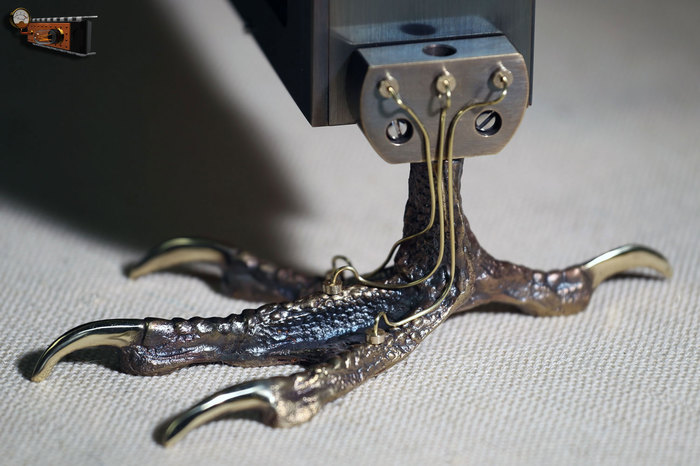

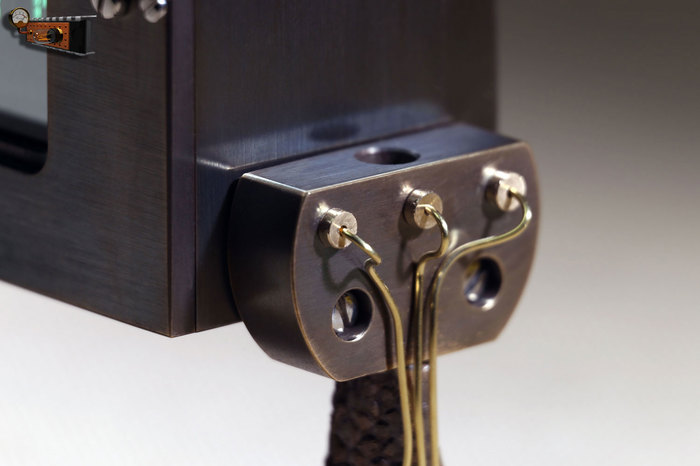

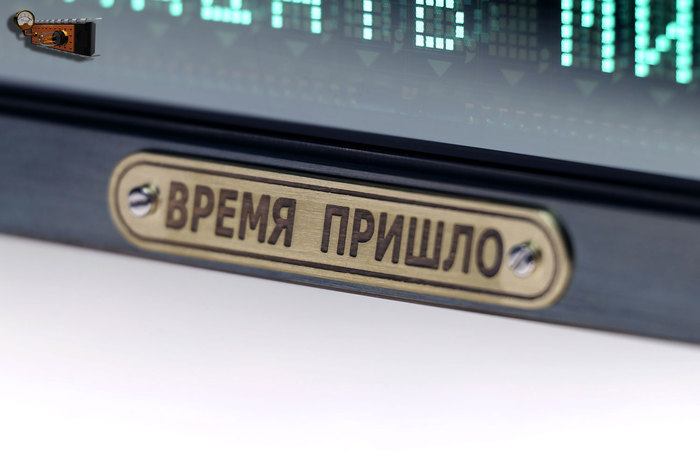

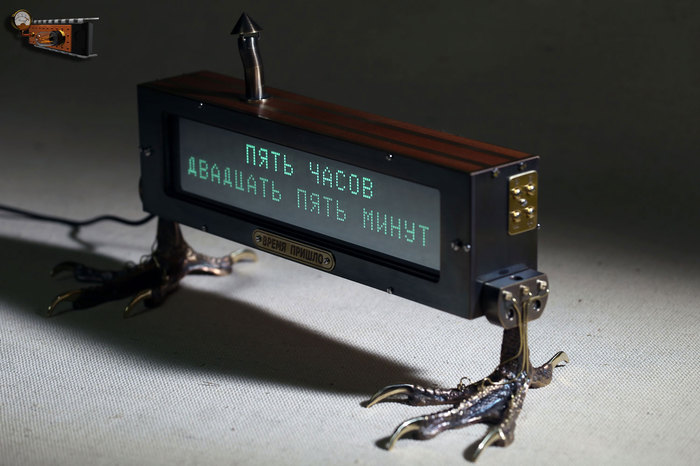

Но в данном случае вышло с точностью до наоборот, то есть в начале было название и весьма общее понимание того, что я хочу сделать. А хотелось многого! Ну, во-первых, это должны быть текстовые часы и обязательно с будильником, так же очень хотел сделать так, чтобы была возможность редактирование выводимого текста без переписывания программного кода и прошивки микроконтроллера, то есть так, чтобы пользователь мог сам изменять текст по своему желанию. Так же было бы не лишним сделать несколько вариантов отображения текстом одного и того же значения времени. К примеру 00:00 можно описать разными способами:

«Ноль часов ноль минут», «Полночь», «Двенадцать часов ночи» и т.д.

И эта идея так бы и осталась идеей, если бы не Арсений Вирачев – молодой и очень талантливый программист. Он взялся реализовать мою идею.

Проблем оказалось много, начиная от самой программы до написания текстового файла для этих часов. Базовый файл имеет ни много ни мало более трёх тысяч строк текста, я просидел над ним несколько дней. А ещё сложнее оказалось Арсению, который состыковывал всё это воедино и решал возникшие проблемы и терпел мои придирки.

Вот список того, что могут эти часы:

1. Два режима отображения времени - текстовый и цифровой

2. В цифровом режиме отображаются также дата и день недели (рассчитывается автоматически по дате). Учитывается разное число дней

в месяцах и високосный год.

3. Будильник с возможностью выбора дней недели, в которые он срабатывает.

4. Отображение заданного текста при срабатывании будильника.

5. Все текстовые сообщения часов и будильника могут быть изменены при

подключении часов к компьютеру с операционной системой Windows в любом

текстовом редакторе (например, «Блокноте») никаких специальных

программ и драйверов не требуется

6. Для каждого момента времени (часы:минуты) можно задать до пяти

сообщений. Отображаемое сообщение выбирается случайным образом.

7. Для будильника можно задать до 10 сообщений. Отображаемое сообщение

выбирается случайным образом. Если не задано ни одного сообщения, будильник работает без отображения текста.

8. Режим отображения выбирается кнопкой. Также есть возможность

включить автоматическую смену режима отображения.

9. Регулировка яркости индикатора. Два режима – «дневной» и «ночной». Можно задать яркость в каждом из них (4 уровня) и моменты перехода из

одного в другой.

Ворклог сюда, увы не влезает...

Поэтому перехожу к финальным снимкам.

Небольшое видео:

Благодарю за внимание!
