Доброго времени суток инженеры!) Прошу помощи, самя не далёкий)) есть принтер hp 1010. У него градация серого слабая, фото барабан поменял, проблема осталась. И ещё момент с левой стороны есть маленькая точка размером 1-2 мм не пропечатывается. На четвёртом листе на первой А где перекладина, и на первой где шкала, видно посередине и вверху. В чем может быть проблема? Помогите пожалуйста! Спасибо.
Есть принтер Canon PIXMA TS3340, кончились чернила. Как их обнулить или хотя бы как зайти в режим обслуживания на этом принтере. Просьба без ответов по типу никак, купи картриджи, отключи измерение уровня и т.п.

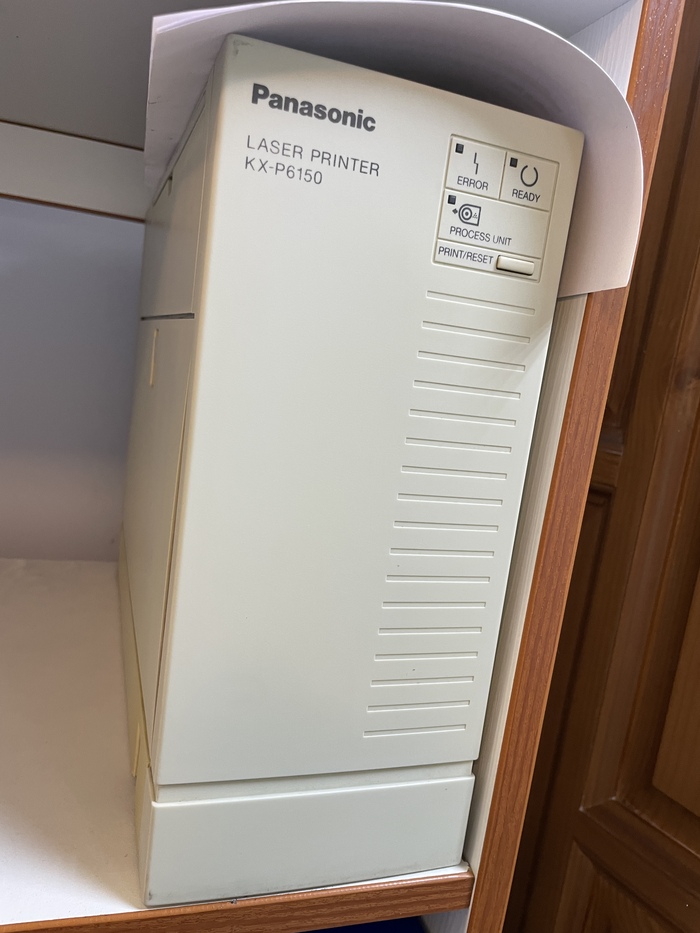

Всем привет. Попался мне в руки такой чудо аппарат.
Выпущен был в 1995 году, на сегодняшний день ему больше 25 лет.
Грязный измученный и слегка в скотче, но даже как то печатает.
Огоньками моргает, кряхтит, пытается печатать тестовую
Красота. Но в целом то что тракт рабочий, лазер вроде тоже, попробуем восстановить фотик.

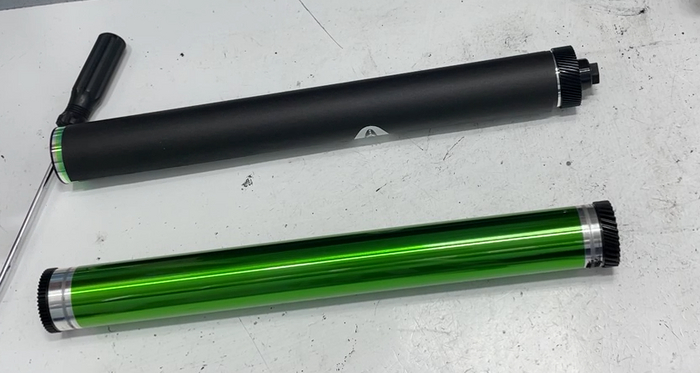

Подобрал такой же по диаметру и длине, взял HP 4250 (вроде), перебил шестерни фотика.

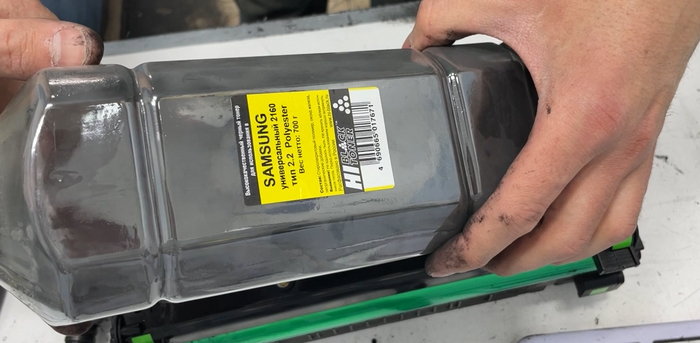

Попутно чистим потрошка картриджа, разбираем всё, продуваем заряд, и сыпем поидее подходящий тонер, самсунг 2160 (в теории и 1210 подойдет)
Дальше разбираем корпус, скидываем печку, шестеренки вычищаем (сломанных не нашел, но иногда щёлкает), смазываем втулки и блок шестерен, и собираем назад.
Пластик помыл мускулом, немного потёр скотч-брайтом красным. Ну и собираем красавца, проверяем печать.

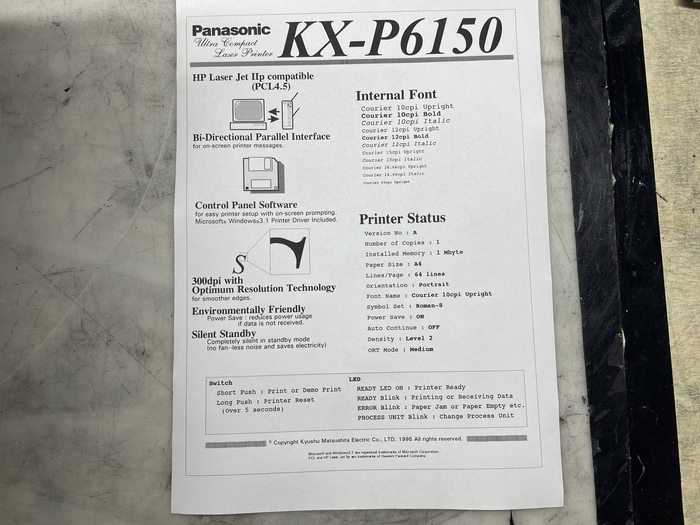

Печатает просто безупречно. Я редко такое качество встречаю.
Ну и фоточка орла.
Если залетит, выделю время на то, чтобы завести его под вин11, отпишусь сюда)
Если кто хочет себе - пишите в комменты, способ связи и нафиг он вам?) Мне он не нужен, была цель поднять - цель выполнена, готов отдать за вкусняхи.) Но халявщикам с целью просто заиметь не хочется отдавать.
Для любителей видеоформата, допиливаю монтаж и заливаю на канал, велком. https://www.youtube.com/channel/UC3AnfcQK0hwvto2POd2bVTQ
Всем спасибо. Работает😁
Приветствую уважаемых сервисменов, программистов и иных специалистов!
Хотел напечатать кое-что на своем почти новом принтере НР лазерджет Р1102 и огорчился. Не печатает😕 Хотя отработал очень мало.
Раньше печатал без проблем, но давно. Винда стояла не помню какая, 7 или 8.
Теперь стоит 10/64 и установка штатного драйвера, который на нём как на диске, на проходила благополучно, выдавала ошибку.
Загрузил драйвер с сайта НР. Установилось. Но не печатает, даже пробную страницу.
Загрузил оттуда же принт и скан доктора 5.7.2 Прогнал им - ошибок нет.
Отправляю из него пробную страницу - и тишина. Всё равно ничего не печатает! Отключал и подключал, зеленый огонёк горит.
Помогите
(Для ЛЛ: интегрируем чип и удаляем блокираторы, для использования любых картриджей 57 и 52 без чипа).
Я долго откладывал обновление парка принтеров. Сначала вроде было не сильно нужно. Потом началась СВО и техника безумно подорожала, а потом и вообще исчезла из продажи.
Но вот некоторые модели принтеров вновь сталь потихоньку прибывать.
Принтеры HP мы принципиально не покупаем, изначально из за гадской политики «новая модель – новый картридж», а теперь ещё ынжынэры этой конторы придумали блокировать принтер при обнаружении неродного чипа.
В итоге была выбрана модель LBP233, как наиболее похожая на ранее купленные МФУ.
Выбора, собственно, не было. Сразу же обнаружилась и первая неприятная, хотя и ожидаемая новость – новый картридж, «несовместимый» с другими аппаратами. На прежних использовался 52, на новом – 57 картридж. Более того, изучив форумы, выяснил следующее – чипов (пока ещё) под 57 картридж нет, есть какие то франкенштейны, либо голые картриджи, без чипа. На нечипованные картриджи производитель предлагает переклеивать чипы с оригинальных. В дальнейшем было обнаружено что оригинальные чипы приклеены эпоксидкой насмерть и просто так не переставляются.
Всё это в конечном итоге привело меня к однозначной мысли о необходимости интегрировать чип в сам принтер.
Ну вот этим и займёмся, тем более, что процесс оказался относительно несложным.
Вот наш принтер:
Принтер, традиционно для кэнона, разбирается через жопу. Всё на защёлках, есть только 3 винтика, один спереди, один сзади и один, чёрный, сверху.
Защёлки жёсткие и открыть, не сломав, не просто. Снять надо боковины, левую и правую, и верх.
Принтер разобран, нас интересует контактор чипа (выделено слева. Справа активный блокиратор, по центру пассивный блокиратор, снизу блокиратор крышки. Всё, что мешает вставить "несовместимый" картридж).
Провода можно просто отрезать и припаять к чипу, снятому с картриджа, это самый простой вариант. И больше ничего не делать. Можно будет пользоваться неоригинальными 57 картриджами.
Однако, в этом случае будет бессмысленно использовать картриджи с чипом, он просто не будет считываться. Поэтому я делаю универсальный вариант – ставлю переключатель, позволяющий выбрать интегрированный чип, либо чип с картриджа.
Для этого использую блокировочную площадку, она стоит спереди возле контактора. (Отмечена пассивная блокировка, которую следует удалить, если требуется установка оригинальных 52 картриджей).
Сверлю отверстие и протаскиваю тройной провод с припаянным микропереключателем. Длина провода 15 см.
Также можно срезать выступающие пассивные блокираторы, чтобы можно было использовать оригинальные 52 картриджи. На неоригинальных картриджах в этом месте нет выступов, блокиратор не помешает.
С помощью термоклея фиксируем выключатель на панели и ставим эту конструкцию на место. На фото выступы не срезаны.
Далее выпиливаем с оригинального, идущего в комплекте с принтером, картриджа чип вместе с куском корпуса. Не стоит пытаться «аккуратно» оторвать чип. Он там хорошо приклеен, и, скорее всего, развалится на части. Красота нам ни к чему, внутри принтера чип будет не виден, а пластиковый «корпус» неплохо изолирует чип от частей принтера.
Провода идущие от контактора один разрезаем, другой зачищаем. Сделать это надо в месте, где провод наматывается на держатель (7-10 см от контактора).
Соблюдая полярность (смотрим расположение чипа относительно контактов, к какому какой провод должен подходить), зачищенный провод паяем к чипу, второй контакт чипа паяем к крайнему проводу, идущему от переключателя. Средний провод переключателя паяем к разрезанному проводу, идущему к плате принтера. Оставшийся крайний провод паяем к разрезанному проводу, идущему к контактору.
Чип интегрирован.
Теперь можно, раз уж у нас принтер уже разобран, домодифицировать его под 52 картридж. Я стараюсь уменьшать зоопарк картриджей, 52 у меня уже активно используется. Зачем мне ещё 57, если можно обойтись без него?
В этом принтере, помимо пассивных блокираторов, есть ещё и «активный», созданный самурайским гением-инженером, ушибленным катаной. Активный механизм сделан для того, чтобы нельзя было выпустить универсальный неоригинальный картридж. Это сложный механизм, состоящий из рычажков, пружинок, осей и колёсиков. Его задача не давать вставить картридж, если не совпадает ключик. При этом на картриджах 52 и 57 ключики разные, хотя сами картриджи идентичные. Разная у них только стоимость. И чип.
Изучив работу столь необходимого механизма, я пришёл к выводу что его достаточно просто ампутировать, при этом никакие функции принтера не затрагиваются.
Помимо удаления активного механизма, потребуется ампутировать блокирующие выступы пассивного. Удачно то, что все элементы нужно удалять, и ничего приращивать не потребуется. Это сильно облегчает процедуру.
Приступим!
Откручиваем аккуратно центральный мотор.
Под ним нужно открутить два винта сверху, держащие рамку. И ещё два винта с левой стороны. Наша задача вытащить белое колёсико с пружинкой и чёрным рычажком. Откручивать всю рамку не обязательно, потом будет трудно поставить назад выпавшие шестерёнки. Достаточно слегка отогнуть угол и вытащить ненужные элементы, заодно разъединив их.
После снятия колёсика и рычажка, можно демонтировать весь механизм.
Большая площадка будет нужна, она открывает крышку картриджа. Мы же не хотим каждый раз отламывать с нового картриджа защитную крышку? Поэтому в блокираторе надо сделать паз и поставить его на место.
Удаляем отмеченные выступы. Ножом или гравёром.
Последним шагом удаляем выступ блокирующий закрытие передней крышки.
На некоторых неоригинальных картриджах, этот выступ не мешает, так как там подпружиненный механизм. Но, чтобы не гадать, лучше сделать правильно.
Всё. Принтер доработан.
После модификации принтер становится совместим с любыми картриджами 52А, 57А, 52H, 57H и их полными аналогами от HP. Наличие чипа не принципиально.
Поступил в ремонт Canon, точную модель не помню, но это МФУ из MF-серии. В обращении от клиента - трещит и не печатает. Были предположения, в чем проблема, поэтому включать не стал, а сразу начал разбирать. Предположения подтвердились.
Обычно туда попадают посторонние предметы, за пять лет доставал гвозди, монеты, конфеты, скрепки, карандаши. Но ось ролика захвата так скручивает редко. Убираем сладкие ништячки, снимаем ось и правим ее.
Ось теперь прямая, поэтому дальше все по чек-листу, а именно полный разбор и ТО с ревизией всего и вся. Как видим, тут ещё и печка страданула. Меняем все сломанное и изношенное на новое и проверяем, как устройство работает. У меня все было ок, бумагу хватает, тонер на ней фиксируется, никаких нареканий к работе аппарата нет.
Вот такие ремонты периодически бывают.
Всем доброго дня.
Речь сегодня пойдет о конкретных аппаратах, но в целом применимо ко всем принтерам/МФУ которые имеют схожий принцип работы.
Ни для кого не секрет, что стартовый картридж имеет малый ресурс, и производитель специально его делает полупустым, чтобы он быстрее закончился, и человек пошел за новым картриджем. И тут происходит сюрприз.
Последние годы очень сильно тема печати подорожала. И при цене принтера от 6 до 10 тысяч рублей, картридж может стоить столько-же, или немного дешевле.
Рассмотрим на примере HP 107r
Вот такой зверёк сегодня стоит примерно 12000р. Классный, красивый, некоторые даже с wi-fi есть. Пока не начнете печатать. Примерно через 400 страниц (а были случаи что и через 200) начнет моргать лампочка тонера. Значит пора идти покупать картридж. Или заправлять.
Картридж новый оригинальный стоит 4500-5000р. И хватает этого чуда, на 1000 страниц. Потом идти за новым.
Можно купить совместимый, скажете вы!
Да, отвечу, но он будет без чипа. И печатать не будет. А чип (закончился, или отсутствует) на этих моделях блокирует печать.
Значит и заправить нельзя. Точнее можно, но не будет работать. Чипов то нет. Поискав в этих ваших интернетах можно поискать варианты, чипы бывают от 600р до 1000-1500р за штуку.
Получается конечно дешевле покупки нового оригинального картриджа, но тем не менее. Каждый раз нужно его менять. И морока - заправить, чип найти, чип поменять, вдруг что не заведется, короче костыли.
Решение есть - прошивка, и аппарат перестаёт спрашивать чип. Но сразу скажу, не каждый сможет дома его зашить. Зависит от вашей версии прошивки.
тут табличка тех версий, кому прошить принтер будет сложнее. Дело в микросхеме eeprom на плате управления - нужно её выпаять, прицепить к программатору и понизить версию.
Остальным, у кого версия НИЖЕ указанной - можно шить по юсб, дома, дешево и вкусно.
АЛЯРМ! ЭТО НЕ ИНСТРУКЦИЯ, ВСЕ ДЕЙСТВИЯ НА ВАШ СТРАХ И РИСК! Если положите аппарат, то восстановить будет проблемно (хотя реально) и только в сервисе!
Для любителей видеоформата ссылка на мой видос: https://youtu.be/Jak1dvyyu2A
Ну мы начнем с тех, которые сложнее.
а именно 107/135/137 (Про нижние 2 поговорим отдельно, если пост зайдет, там свои приколы)
Берём принтер. Или МФУ указанные ваше, и втыкаем в него усб и усб пихаем в комп. Принтер включаем.
Запускаем программу (можно любую, я использую online fix) Нажимаем кнопочку авто, и программа сама найдет подключенный принтер. Но и посмотрим что она нам скажет?
А скажет она нам что FIX прошивка отстствует. ДАМП хотите? А мы хотим. Закрываем окошко и скачиваем дамп.
Простите за всратое качество, исходников не осталось, поэтому раскадровка с моего видео на ютубе.
Сохраняем дамп на комп, запоминаем куда сохранили.
Потом вырубаем принтер, скидываем крышку и видим плату.
Скидываем разъемы, откручиваем плату и находим нужную микросхему. 25q64 eeprom.
Вот она тут
Выпаиваем, и впаиваем в программатор. Соблюдаем ключи, само собой. Да, можно попробовать зацепить в разъем, но я люблю немножко изврата. Поэтому ВПАИВАЕМ! Программатор EZP2019+ спокойно это дело делает
Запихуёвываем в комп, и через штатную программу, которая шла в комплекте с программатором заливаем скаченный нами дамп.
Подробнее:
Тест. определить тип микросхемы, убедиться что определился верно.
считываем оригинальным дамп с микрухи
сохраняем его на случай какой то внештатной ситуации
открываем скаченный изначально дамп с программы онлайнфикс
кнопочка авто нам очистит, запишет открытый дамп и проверит его целостность.
готово, красавчики. Наглядно тут:
Всё, впаиваемся назад и собираем наш аппарат. Да, всё ещё соблюдаем ключи.
Это конец части для тех, кому не повезло с прошивкой.
Дальше действия одинаковые для всех обладателей этих принтеров из списка который был выше.
Снова открываем онлайнфикс и видим цену прошивки 500р.
Прекрасно. Оплачиваем и скачиваем прошивку*
*Вы можете пробовать бесплатные версии, бесплатные прошивки, искать дешевле, бесплатно и прочее - но поверьте на слово, шанс положить аппарат бесплатной прошивкой - ОЧЕНЬ высок. И вариантов нет. Прошивка генерируется под серийный номер аппарата и CRUM номер чипа. Двух одинаковых не бывает.
качаица
Скачали архив, внутри несколько файлов, в т.ч. инструкция конкретно к вашему аппарату.
И дальше по инструкции. Я буду на примере hp mfp135r показывать.
Берём. Выключаем принтер.
Нажимаем на красный крестик и держим
Всё ещё держим и нажимаем кнопку включения на пару секунд. Видим надпись DOWNLOAD MODE. Это сервисный режим аппарата.
Отпускаем красный крестик и нажимаем ещё раз. Видим надпись WAIT IMAGE.
Готово, аппарат ждёт пока мы зальём в него наш купленный файл прошивки.
С компа перетаскиваем файл FIX_HP**************.HD на приложение которое лежит в этой же папке с прошивкой, с названием usbprns2.exe. И запускается процесс. выглядит вот так:
А на принтере пошли проценты
Ждём несколько минут, пока аппарат сам не перезагрузится.
После перезагрузки убираем или заклеиваем чип и проверяем печать. Можете распечатать отчет конфигурации и увидеть букву F в конце версии прошивки. Значит FIX - прошит.
Чип лучше не выкидывать, в случае чего (обновления, или слёта прошивки - можете бесплатно скачать ту же самую прошивку, и повторно зашить аппарат).
Готово, красавчики, принтер прошит, чипы вам не упали теперь, заправляйте, покупайте дешевые совместимые картриджи и печатайте на здоровье, до полного опустошения картриджа, а не когда вам чип скажет "достаточно".
