Перелопатив информацию по не одному десятку пистолетов начала- середины ХХ века, к сожалению, крайне сложно найти действительно выдающиеся идеи. В большинстве своем это можно сравнить с попыткой придумать новый "болт" с другим шагом резьбы, другой формой канавок и другим диаметром. Но это остается все тот же болт. Большинство идей оказались «тупиковыми ветвями» на одной-двух моделях.

Начнем с Японии. Весьма неоригинальный выбор.

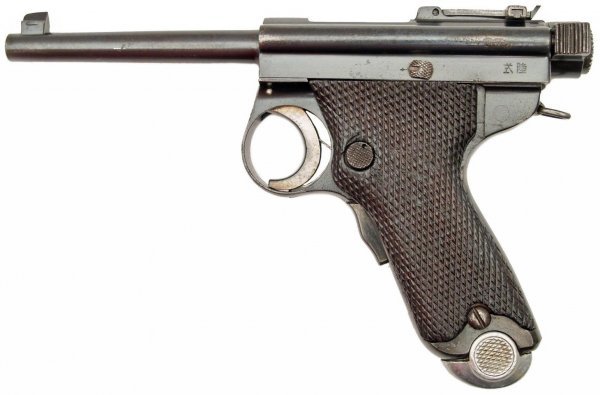

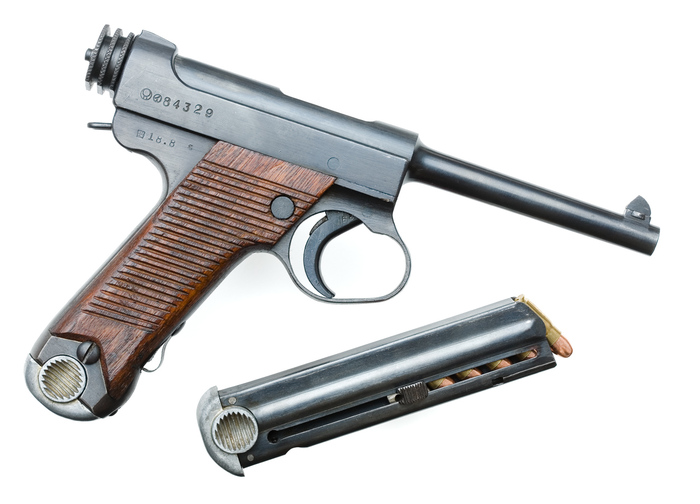

Nambu 1902. Разработан по государственному заказу. Если судить внешне, то большое воияние конструкцию оказали европейские модели конца ХIX века. Угол рукоятки, фиксатор магазина, рукоять затвора. Запирание было реализовано личинкой по типу Маузера. Интересной деталью был автомитеский предохранитель: под спусковой скобой располагался рычаг, который нужно было сжать перед выстрелом.

Вот его фото:

В посоедствии этот пистолет был модифицирован. Сначала была сделана уменьшенная версия, получившая имя Nambu typ B.  Но существеннных конструктивных изменений не было.

А затем в 1925 -ом году и "упрощенная" модель (для удешевления производства) Nambu 14. В нем было несколько незначительных изменений в плане эргономики. Автоматический предохранитель был убран и появился флажковый. Так же добавлена вторая возвратная пружина и изменены прицельные приспособления.

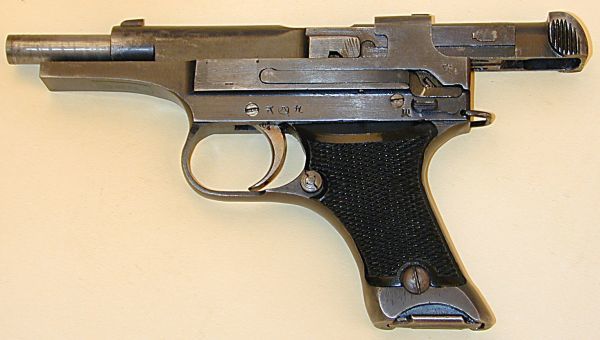

Следущая модель появилась в 1934 году и была крайне неудачной.

Вот фото:

В то время в Европе было множество

различных нивнок, но принципиально отличиающихся идей было мало.

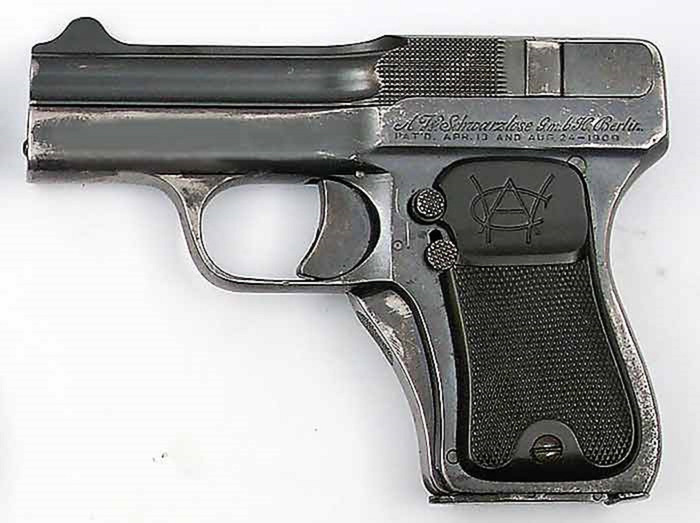

Как например пистолет Schwarzlose 1908 - имел принцип хода ствола вперед и автоматический предохранитель под спусковой скобой.

Пистолет Dreyse 1908 в своем принципе работы не имел ничего координльно нового, но зато имел иной принцип разборки. Ствол фиксировался специальной пластиной, вынув котороую можно было легко разобрать пистолет.

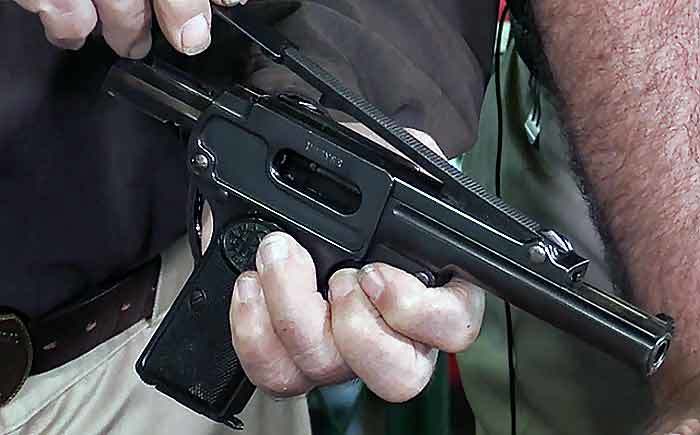

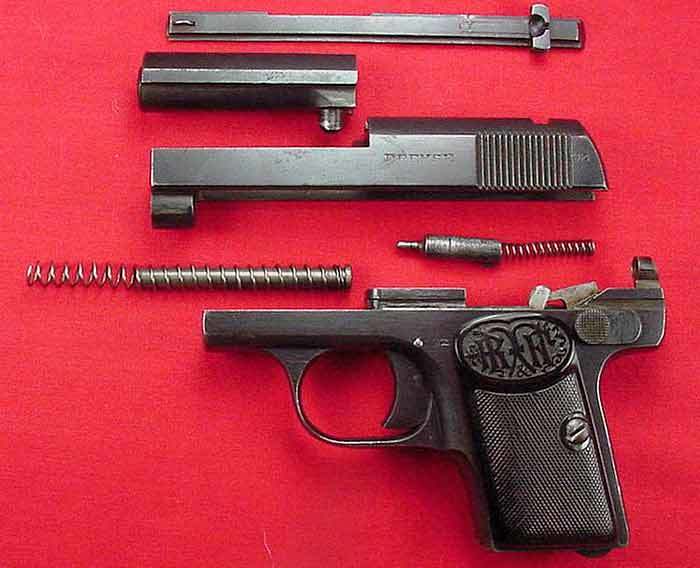

Вот фото Dreyse 1908:

Через несколько лет были предприняты попытки модифицировать пистолет под более мощный патрон. Но очень тугая возвратная пружина сильно осложняла взведение затвора. Для решения этой проблемы пришлось усложнить механизм и сделать подъемный рычаг, который освобождал возвратную пружину и взведение было куда легче. Зато конструкция усложнилась.

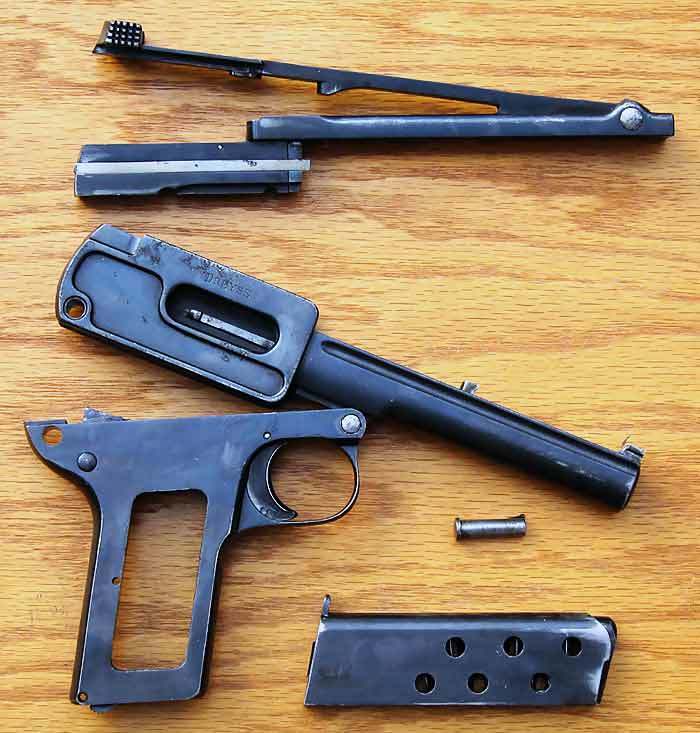

Фото пистолета Dreyse 1910

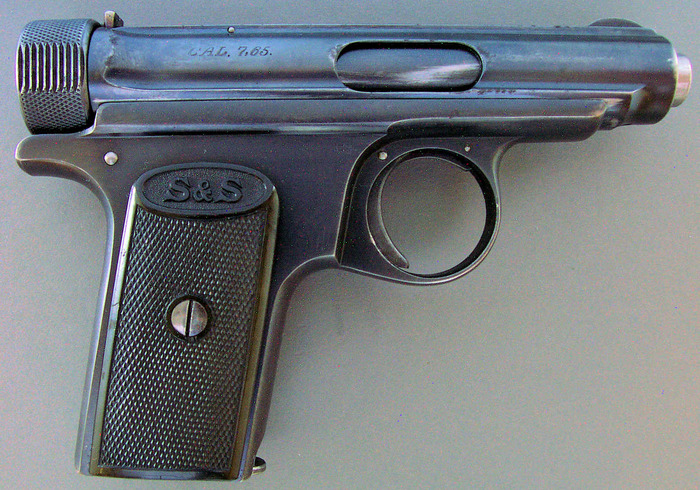

Оружейная фирма Sauer & Sohn разработала модель м1913. Главной конструктивной особенностью была достаточно простая система разборки: выкрутив заднюю крышку, затвор вынимался вперед, ствол был неподвижно закреплен так же на резьбе.

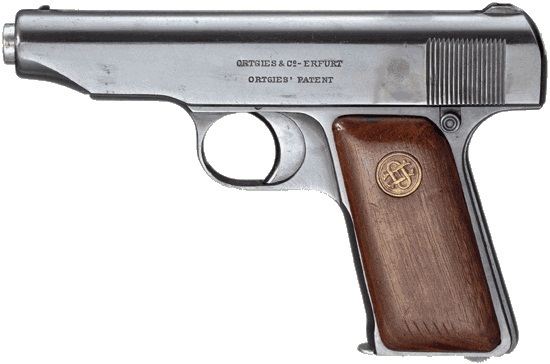

Пистолет Ortgies нес в себе не конструктивную, а дизайнерскую изюминку: так как пружина располагалась вокруг ствола, а не направляющей, то и пространство под стволом оказалось ненужным: появился плавный переход с плоскости на изгиб, доживший до наших дней в пистолете Макарова и так же использовавшийся на walther pp .

В пистолете Steyer 1912 была применена система запирания при помощи поворота ствола на 20*. На стволе имеется выступ, а на раме винтообразный

Другой особенностью была установка обоймы с патронами не снизу, а сверху через окно в отодвинутом назад затворе. Такой способ применялся на некоторых винтовках того времени.

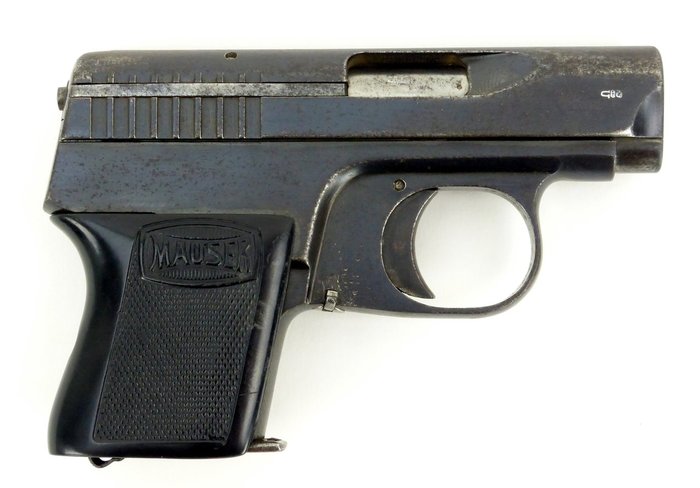

Фирмой Маузер был выпущен субкомпактный (по нынешней классификации) пистолет под названием WestTaschenPistole или же WTP. На разработку этой модели, осевидно, оказали сильное вдияние пистолеты Браунинга того периода.

Название переводится как пистолет для кармана жилета. То есть очень маленький.

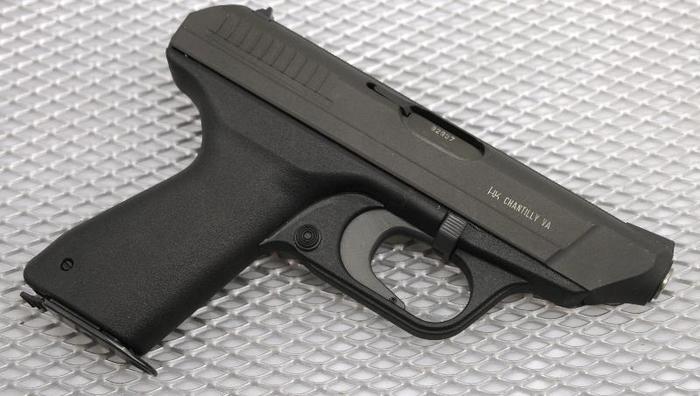

Фирма Heckler & Koch разработала в 1970 году пистолет VP70. Это был первый страйкер без предохранителя с пластиковой рамкой. За долго до эпохи Glock.  Большими продажами пистолет похвастаться не мог.

Дело в том, что все его плюсы были полностью перекрыты минусами. Например существенного облегчения всего пистолета применением пластика добиться не удалось. Ведь затвор был свободным, а значит сещественно более тяжелым. Феноменальной точности тоже добится не удалось, несмотря на жестко фиксированный ствол, ведь спуск был очень тяжелым. Кроме этого в пистолете использовалось очень необычное решение: нарезы были намного, нет, не так,  Н А М Н О Г О  глубже чем у других пистолетов. В результате чего создавался прорыв пороховых газов через эти нарезы вперед пули. Давление падало и автоматика работала лучше. Единичные эксперименты частными владельцами сообщали о нестабильности скорости пули в зависимости от стемени загрязнения ствола (говоря очень грубо: чем дольше ствол не чистили, тем быстрее летела пуля) и нестабильности работы автоматики при грязном стволе.

Так или иначе этот пистолет примечателен именно идеями, а не качеством их реализации.

На этом я закончу свою писанину.

Но история пистолетов не закончилась. Ведь вскоре после этого пистолета был разраьотан Glock который дал, так сказать, второе дыхание индустрии пистолетостроения.

Впихивать сюда информацию по Glock считаю неправильным. Нужна отдельная статья. Но я ее писать не буду, так как она уже написана до меня

https://pikabu.ru/story/istoriya_oruzheynoy_kompanii_glock_c...

Всем бобра и котиков.

Волканик не был самозарядным пистолетом. После каждого выстрела нужно было перезаряжать его поворотом скобы. Американские и европейские оружейники работали над созданием пистолета который не нужно перезаряжать.

"Долгая депрессия" подходит к своему историческому финалу. Промышленная революция уже пронеслась по Европе. Появились паровые машины, дизельный двигатель, бензиновый двигатель и даже электрический. И постепенно начинается создание промышленных станков - очень важного интсрумента в создании ручного огнестрельного оружия. Уже во всю шагает по планете унитарный патрон, но многие оружейники стремятся создать свой собственный тип патронов экспериментируя с формой, диаметром и длинной пули, а так же типом и размером гильзы.

Начало:

Конец 19 века.

Отдельно друг от друга в разных уголках Европы Густав Биттнер и Йозеф Лауман активно занимается созданием пистолета магазинного типа с перезаряжанием по типу волканика. Было сделано множество прототипов. В целом они были похожи.

Пистолет Биттнера 1981-1983

И пистолет Лаумана 1981-1982

Оба пистолета имели магазин впереди рукоятки и оба пистолета перезаряжались движением кольцевого рычага расположенного "вокруг" спускового крючка.

Порой гениальные вещи являются результатом ошибки: проводя испытания одного из таких пистолтеов с недостаточно качественной подгонкой деталей, Лауман заметил, что гильза вылетела из патронника до того как он взвел рычаг. То есть "плохое" запирание ствола навело его на мысль использования отдачи для перезарядки. Лауман доробатывает пистолет и  получает в 1892 году патент на механизм перезаряжания. Затем продает патент братьям Шенбергер и получает доступ на завод Штайер.

Доработанная модель несет название самозарядный пистолет Шенбергера-Лаумана 1894

Скоба вокруг спускового крючка больше не служит для перезаряжания и осталась для безопасности. Перезарядка осуществляется рычагом сбоку. Появилась возможность постановки затвора на задержку для облегчения заражания новых патронов.

Но за лавры первого самозарядного пистолета эта модель вынуждена биться с пистолетом Сальватора-Дормуса:

Хотя до конца не установлен точный год изобретения этого пистолета. Принцип автоматики был разработан в 1890-ом году, патент получен в 1891 году, а серийный работоспособный образец был создан только в1893 году и то с большими изменениями в конструкции. Так в частонсти была изменена схема свободного затвора на полусвободный - при нажатиии на спусковой крючок обеспечивался дополнительный "поджим" затвора, тормозящий его движение назад. Важным новшеством данного пистолета было перемещение патронов немного назад за спусковую скобу.

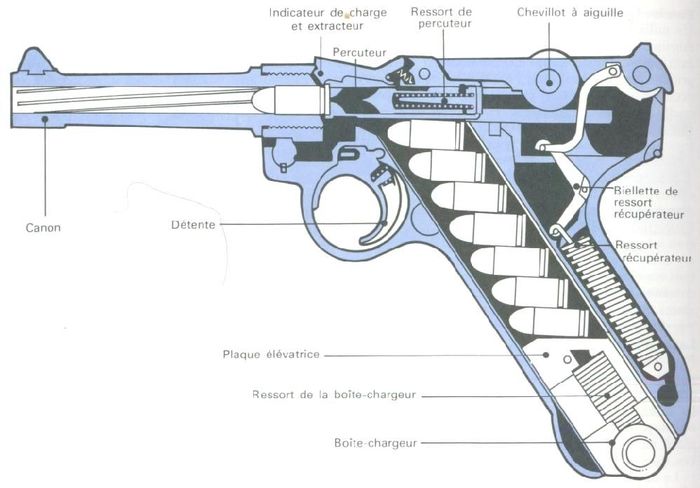

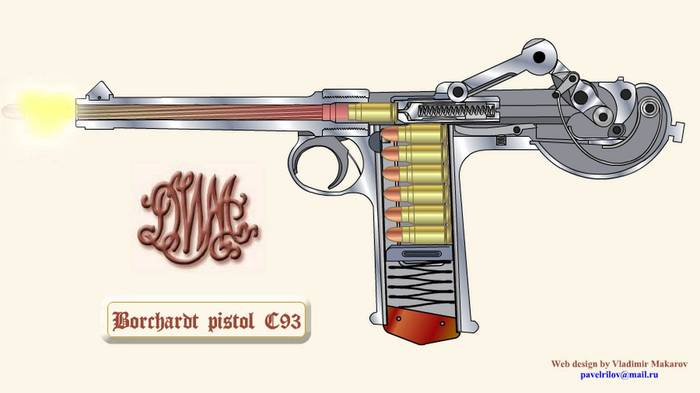

В то же время в 1893 Гуго Борхардт создает принципиально иную конструкцию пистолета

Серьезным отличием данного пистолета было нахождение патронов в рукоятке по всей длине в отъёмном магазине, что позволило увеличить вместительность и скорорость перезарядки. В пистолете был удачно применен затвор с коленчатым механизмом, который в распрямленном положении сначала смещался назад, затем, надвигаясь задней частью качели на раму, колено сгибалось и гильза экстрагировалась.  Обшая длинна пистолета при этом получилась довольно большой из-за того что сам коленчатый механизм и пружина находятся позади затвора.

Он заменил пластинчатую пружину на витую и добился уменьшения габаритов оружия.

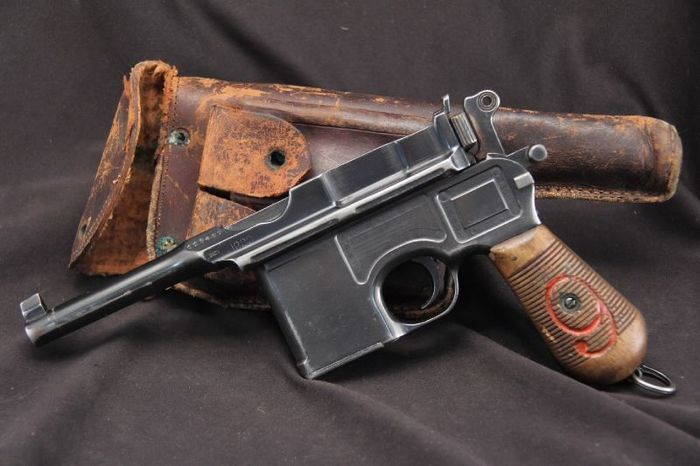

Звезда киноэкранов

Фидель Федерле - руководитель экспериментального отдела оружейного завода Waffenfabrik Mauser -

вместе со своими братьями Фридрихом и Джозефом (Йозефом) занимались разработкой самозарядного пистолета. Ничего подобного ранее фирма Маузер не выпускала: были лишь револьверы, винтовки и однозарядные пистолеты. В 1895 году они патентуют конструкцию, вылившуюся в знаменитый Маузер С96

После нескольких незначительных доработок летов 1896 года пистолет был представлен кайзеру Германии Вильгельму II.

Он был впечатлен. Пистолет был удобен в обращении, точен и надежен. Автоматика представляла из себя короткий ход ствола: ствол являлся единым целым с кожухом затвора и сцеплялся по средством подвижной детали с самим затвором. При выстреле тяжелый ствол-кожух с легким затвором отходят немного назад, происходит разъединение и далее назад движется только затвор. В пистолете уже был механизм автоматической затворной задержки после выстрела последним патроном. Заряжание происходило при помощи специальной обоймы (не путать с магазином) и занимало считанные секунды. Появились десятки модификаций с разной длинной ствола, калибром и емкостью магазина. Пистолет прослужил верой и правдой несколько десятилетй.

Конец 19 века можно смело назвать рассветом инженерной мысли в области пистолетостроения. Уже тода конструкторам были ясны основные задачи: удобство, простота, малые габариты, большой боезапас, простота производства, точность и мощность.

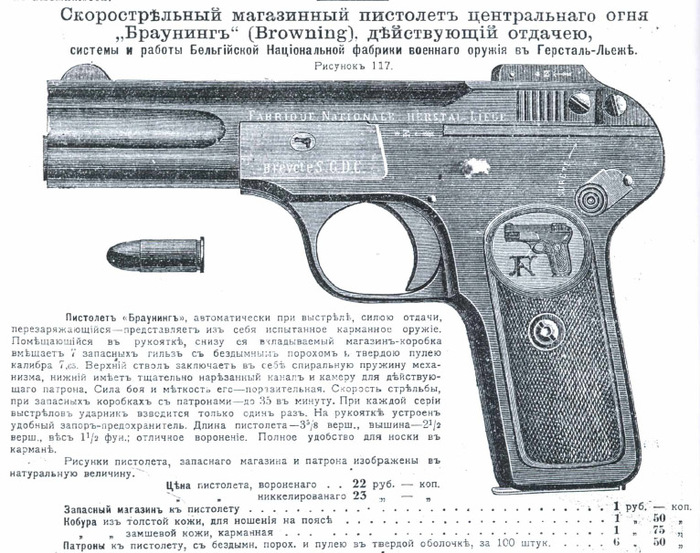

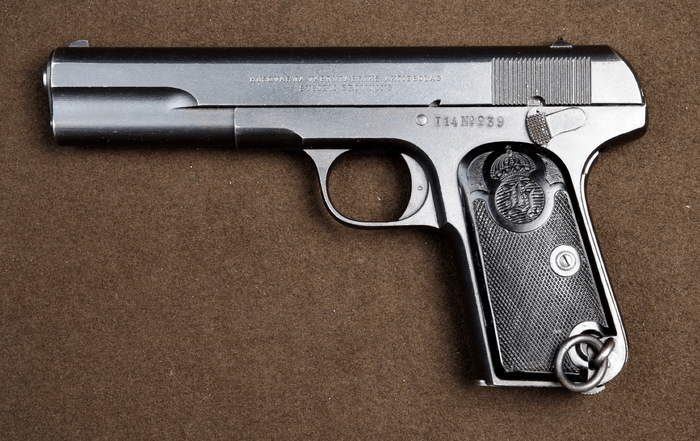

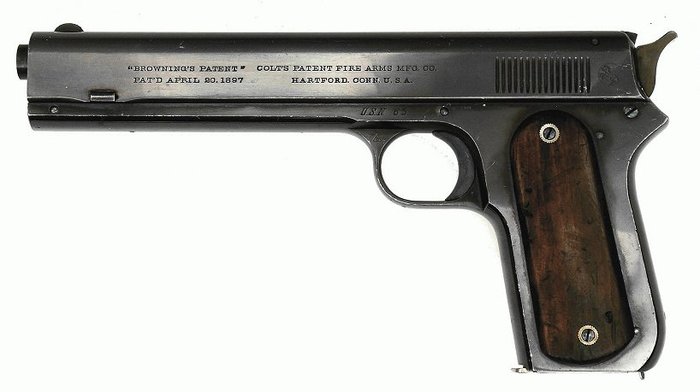

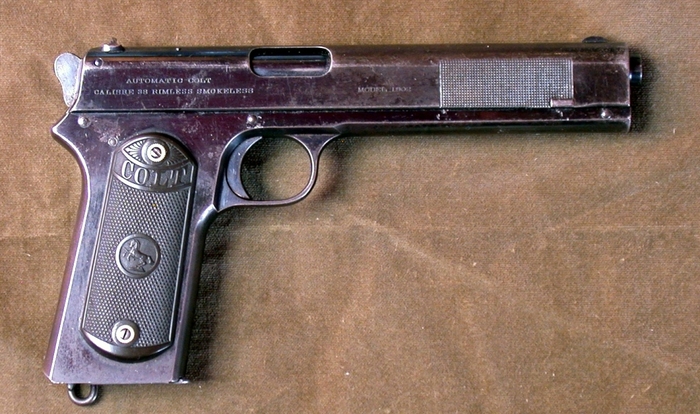

В1895 (по некоторым данным лишь в 1897) году Браунинг создает первую модель пистолета с автоматикой по принципу отвода пороховых газов. Для освещения разработок этого оружейника будет написана следующая тема.

Сейчас же о других направлениях и разработках.

Было построено множество различных моделей:

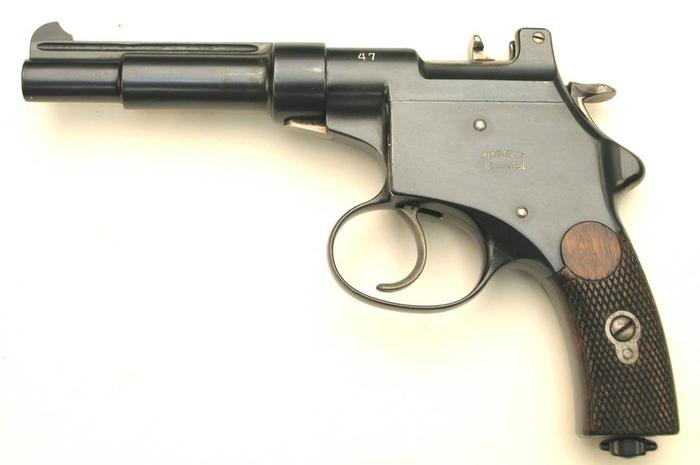

Styer model 1894 - при выстреле ствол движется не назад, а вперед. Затвор же остается неподвижным

Так же пистолет Бергмана 1897 года

Данная кострукция интересна в первую очередь немного инфым способом сцепления затвора и ствола.  Автоматика основана на коротком ходе, но при этом ствол движется строго назад без поворотов и перекосов, а затвор при движении назад совершает небольшой перекос вбок и освобождается тем самым от ствола. Кроме того в пистолете применялся отъемный магазин с отверстиями (с соответствующими отверстиями в самом пистолете) для определения количества оставшихся патронов.

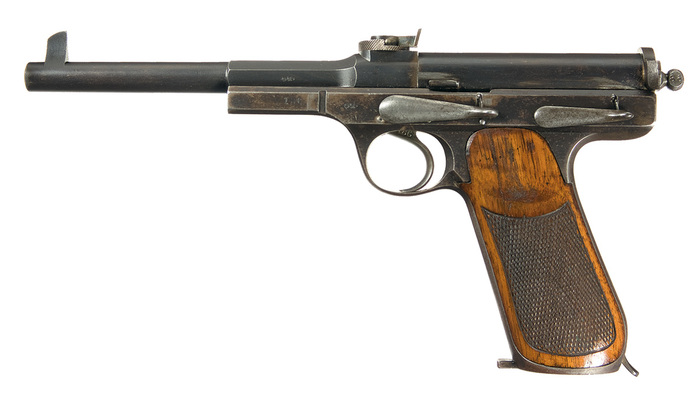

Полуавтоматический пистолет Schwarzlose M1898- работал по принципу короткого хода ствола с запиранием на боевые упоры поворотом.

Mars automatic pistol - разработан в Великобритании в 1900 году

Использовал очень мощные 11-миллиметровые пистолетные патроны, обладал сильной отдачей и дульной вспышкой, что делало стрельбу весьма неприятной.

И многие другие.

Всего было создано более 50 различных моделей различавшихся механизмом автоматики, различным расположением патронов и калибра.

Некоторые были приняты на вооружение в армиях. Многие имели лишь историческое значение. Были и пистолеты являющиеся по-сути мультиплагиатом - сборной солянкой некоторых успешных идей без внесения новшевств.

В следующей теме речь пойдет о оружии разработанной Джоном Мозесом Браунингом в конце 19 - начале 20 веков и некоторых других пистолетов

Если вы считаете, что я пропустил какой-либо пистолет конца 19 века достойный упоминания, пишите в коментарии, для этого можно создать в будущем отдельную тему.

На данной картинке мы видим между курком и патроном стержень, который и бьет по патрону при срабатывании курка. Курок пистолетов не воздействует непосредственно на патрон а бьет по уарнтку и тот накалывает капсюл - происходит выстрел.

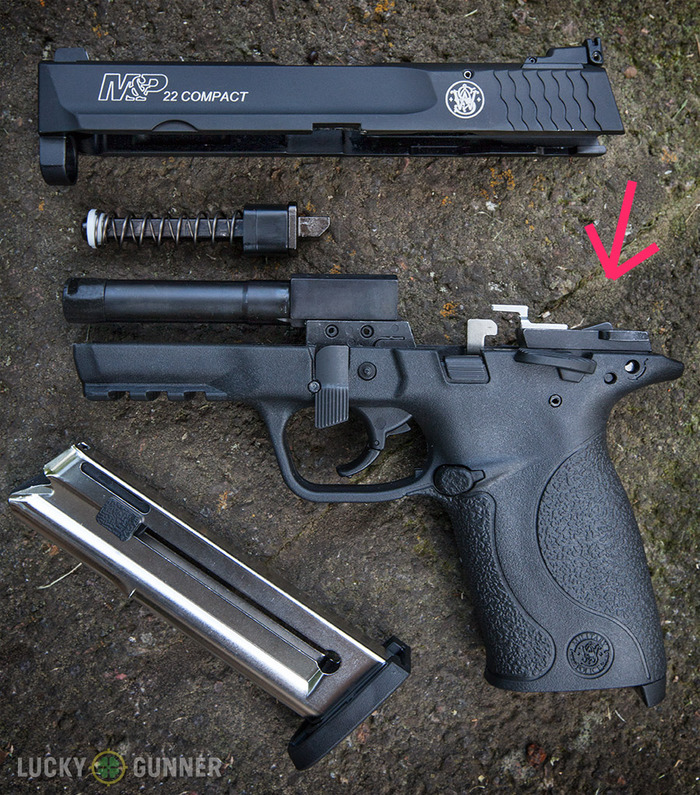

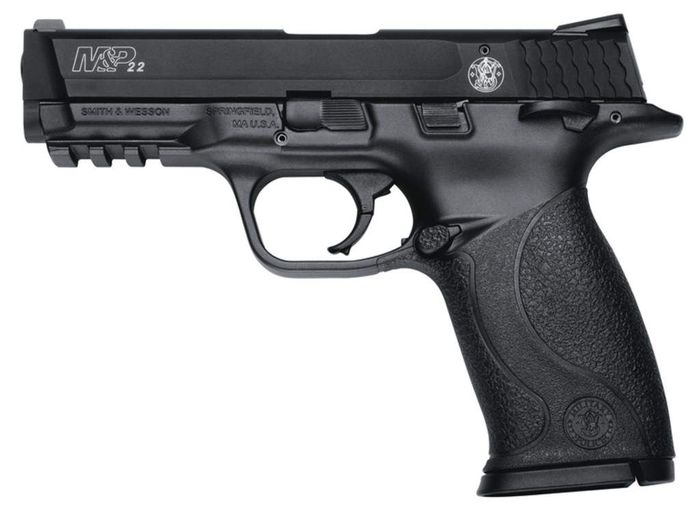

Так же есть еще и пистолеты со скрытым курком - например смит вессон m&p

На задней части затвора отсутствует характерный курок. Но он просто спрятан внутрь пистолета.

Ударниковые пистолеты же не имеют курка в принципе

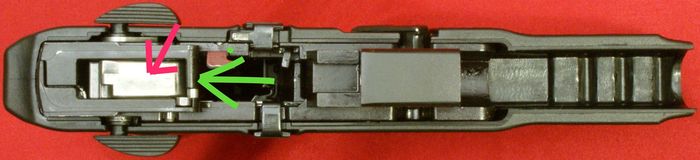

Красный стержень этоти есть ударник. Он отводится назад, стопорится специальным механизмом. После освобождения (спуска) летит вперед под действием боевой пружины и бьет по патрону.

Итак мы разобрали следующие типы:

Курковый пистолет - курок взводится назад и вниз (вращение), после спуска бьет по ударнику, а тот по патрону. Не имеет особого значения скрыт онвнутри или расположен открыто.

Ударниковый пистолет не имеет курка как такового. Сам ударник делает всю работу.

Переходим ко второй части:

Тип спускового механизма.

Наверное многие встречали выражения «одинарного или двойного действия». Что это значит?

1. только одинарного дейсвтия (SAO single action  only). Спусковой крючок может только сделать спуск либо ударника либо курка, который заранее должен быть взведен. Встречается достаточно часто.

Плюсы

- простота конструкции

- малый ход спускового крючка

- всегда малое усилие на спусковом крючке

Минусы

- перед спуском пистолет должен быть взведен

- при осечке недостаточно просто нажать на спуск, нужно сначала взвести вручную

2. Только двойного дейсвтия (double action only - DAO) - при каждом нажатии курок или ударник сначала взводится и сразу срабатывает без фиксации во взведенном состоянии. На сегодняшний момент редко встречается.

Плюсы

Всегда постоянная сила нажатия на спуск

Возможность повторно ударить по несработавшему патрону (на самом деле мало полезная функция)

Минусы

- при каждом нажатии необходимо преодолевать силу боевой пружины, а значит всегда большее усилие на спуске

3. Двойного и одинарного дейсвтия (SA/DA)

Сочетант в себе певый и второй тип. Большинство курковых пистолетов имееют такой механизм. То есть если курок взведен, достаточно небольшого усилия для спуска. А если не взведен, то взводится и спускается опять-таки одним нажатием. Имеет свои недостатки - более сложная конструкция и плохая «информативность» курка по сравнению с другими системами. Но везде есть свои исключения.

При казалось бы плюсах этого типа его использование в принципе не всегда оправдано, ведь перед первым выстрелом необходимо дослать патрон в патронник движением завтора, а курок встанет на взвод при этом. Так что в принципе достаточно сложно смоделировать ситуацию когда нужен именно такой тип спуска: только если патрон в патроннике, но курок специально снять с боевого взвода для безопасности.

Пистолеты Glock (другой тип спуска) доказали, что все это полная ерунда и при небольшом уровне умения обоащения с оружием уже достаточно безопасно иметь заряженный пистолет с патроном в патроннике во взведенном состоянии.

4. Но так же есть и другие промежуточные типы. Мы их отнесем в отдельную группу и сейчас обьясню почему. Например тот же Glock имеет тип спуска близкий к SAO то есть спустить можно только если он предварительно взведен, но при этом происходит ДОВЗВОД, то есть сначала страйкер натягивает пружину слегка сильнее, а потом летит вперед. То есть этот факт по усилию на спуске больше попадает под определение DAO. Но если после спуска выстрела не произошло, то повторное нажатие на спуск ничего не даст - это черта SAO.  Короче гибрид. Зато ВСЕГДА одно и то же усилие на спуске.  Другой вариант был предложен разработчиками Heckler & Koch

И заключался он в чем-то подобном с довзводом и спуском, но при этом был так называемый «предвзвод» где пружина лишь отчасти натянута, короче нумудрили какую-то хрень. Запатентовали (назвали LEM). А все кто пользуется пистолетами с таким спуском (например p30) плюются и матерятся. Ведь главный минус это нечеткий ход спускового крючка (не чувствуется стрелком) и большой сброс (reset - ход спуска вперед полсе каждого выстрела). Выход нашли американцы - полно частных тюнинг компаний, которые переделывают этот сруск и получается что-то достойное. Но сейчас не об этом.

Разобрали курок, ударник, спуск и типы спуска.

Терерь перейдем к типу автоматики.

В мире существует всего четыре типа автоматики пистолетов:

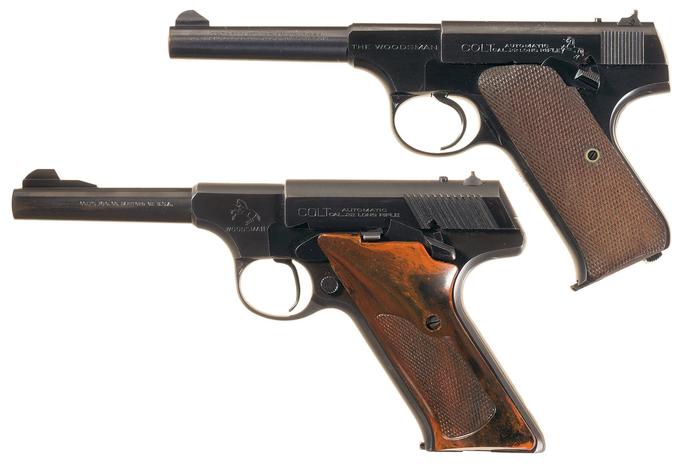

1. Свободный затвор - используется на большинстве пистолетов калибра 22lr. Так же на некоторых  пистолетах калибра 9 мм (например ПМ).

Это самый простой тип автоматики - при взрыве пороха пуля летит вперед, а затвор отходит назад. Но за счет большей массы завтора, пружины, трения гильзы о патронник это движение происходит медленно. В результате чего гильза выходит из патронника только когда пуля покинула ствол. Затем затвор уходит далее назад, гильза полнотью вылетает из пистолета, снизу подходит новый патрон и затвор, двигаясь вперед, загоняет патрон в патронник. Это очень простая конструкция. Надежная. Но требует ктяжелить затвор и уже не подходит для мощных патронов, так как при этом слишком сильное движение затвора назад может произойти слишком рано - гильза выйдет раньше положенного, когда давление еще слишком высокое и ее разорвет. Так же затвор бьется сильно о рамку в крайнем заднем положении что может привести к сбоям в работе механизма а иногда даже к поломке затвора. Так же создание полностью автоматических систем крайне сложно.

Другой плюс: ствол жестко связан с рамкой пистолета и использование специальных прицелов крепящихся через шину на нижнюю планку дает хорошие результаты кучности.

2. Газоотводная система - в столе имеются специальные отверстия для стравливания части давление в специальный канал и обеспечение расцепления и движения затвора назад. В основном после размыкания затвора (вращающимся замком) система работает почти так де как и свободный затвор. Придуман он был при создани пистолетов, но нашел применение в винтовках, автоматах и пистолета-пулеметах. Единственный пистолет имеющий данную стстему это Desert eagle

Большой, тяжелый, мощный. Для такого патрона понадобилась система перезаряжания больше похожая на винтовку AR15, чем на пистолетную.

Больше ни один серийный пистолет такую систему не использует.

3. Длинный ход ствола- еще более редкая конструкция. Сейчас уже нигде не применяется и имеет скорее историческое значение. Пример это пистолет Фроммера

Работает это так:

В момент выстрела затвор скреплен со стволом и они вместе начинают отходить назад. В крайнем заднем положении затвор фиксируется, а ствол откатывается вперед. Когда ствол достигает переднего положения, снизу подходит очередной патрон и затвор заталкивает его в патронник.

Сложная коснтрукция, имеет много минусов.

4. Короткий ход ствола - наиболее распространенная конструкция. Впервые была массово отработана на пистолете Brauning Model 1900, выпускавшейся под маркой Кольт и чаще можно встретить название Кольт 1900.

Этот пистолет стал прородителем большинства современных пистолетов. Да, были и опытные образцы пистолетов с коротким ходом и до него, но он был массовым, а значит доведенным до практической целесообоазности и удовлетворительной надежности.

Смысл этой конструкции такой:

Затвор и ствол соединиы вместе. При выстреле пуля летит вперед, а ствол и затвор отходят назад вместе до определённого  момента. Затем задняя часть ствола (казенная) отходит вниз и затвор освобождается. Далее назад движется только затвор и выбрасывает отработанную гильзу. Снизу из подпружиненого магазина подается очередной патрон и заводится затвором при движении вперед в патронник.

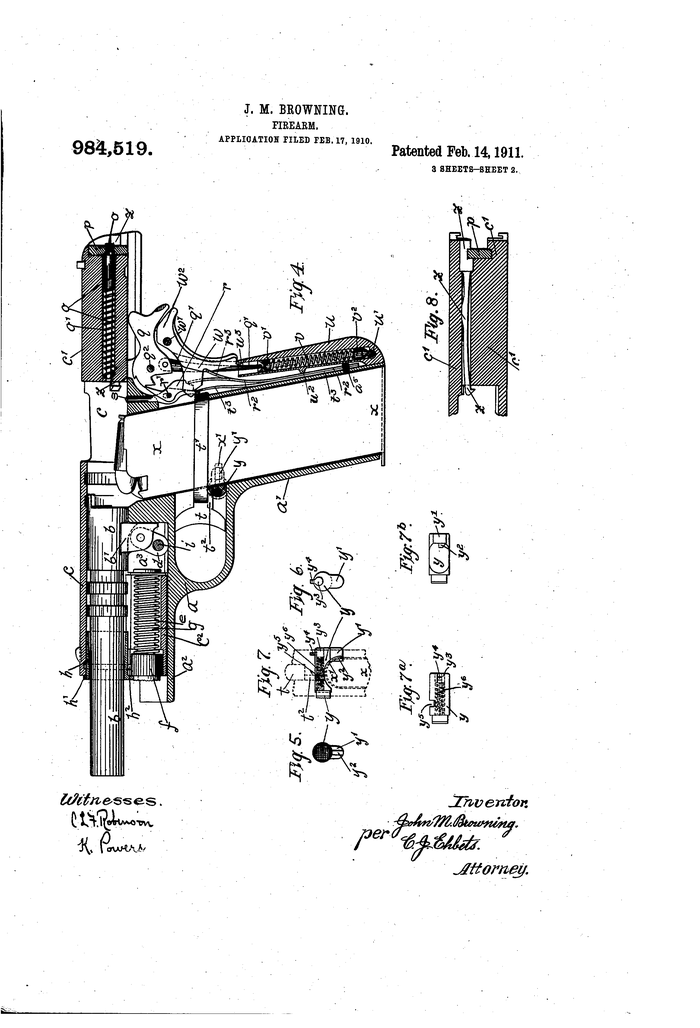

Легендарный Кольт 1911 работал по такой схеме

Это поистине великий пистолет. Он выпускается уже более 100 лет. На него нет больше авторского права и любая оружнйная фирма вправе выпускать точно такие же модели. Чертежи есть в открытом доступе. Эту можель выпускают десятки международных производителей и еще больше небольших элитных производителей, делающих оружие исключительно под заказ по очень высокой цене.

Это самый долго выпускаемый пистолет.

Это самый копируемый пистолет.

Это самый тюнингуемый пистолет.

Можно еще много чего ему приписать. Но сейчас не об этом.

В чем плюсы данной схемы?

Возможно использование более мощного патрона - затвор со стволом имеют намного большую массу чем только затвор. Большую часть движения делает только затвор без ствола. Ствол является своеобразным тормозом в этой системе добавляя немного веса.

К минусам системы можно отнести меньшую кучность чем у пистолетов с жестко фиксированным стволом,  но в современных моделях эта кучность превышает показатели среднестатистического стрелка. Кроме того есть некоторые неудобства при использовании глушителя - так как ствол поворачивается вокруг поперечной оси - глушитель имеющий существенную массу прыгает на пистолете вверх, чем достаточно дергает руку с пистолетом увеличивая время возврата на цель.

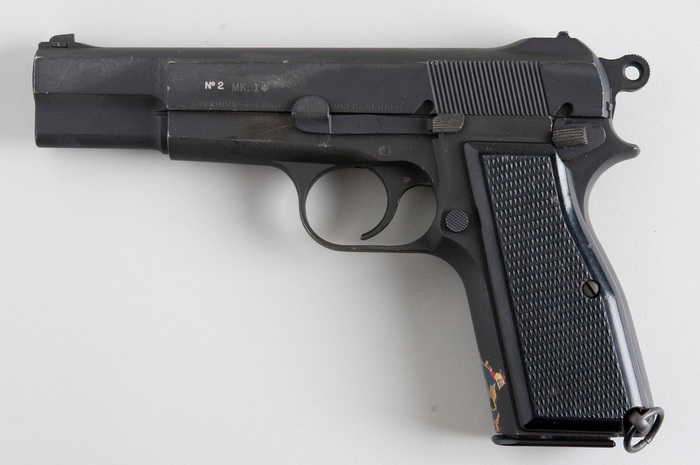

Данная система со временем претерпела ряд модернизаций и модификаций.

Почти все современные производители пистолетов - glock, sig sauer, heckler &koch, FN, smith wesson, Ruger и так далее - используют тот же принцип, с той лишь разницей, что в кольте 1911 на стволе были специальные выступы и в затворе пазы для этих выступов, а в современных моделях сцепление происходит за увеличенное окно выброса гильз в затворе с патронником ствола.

Есть другой способ соединения - подвижная личинка- этот способ появился на walther p38

В этом пистолете ствол и затвор движутся все так же вместе назад, но через пару миллиметров вниз уходит не ствол, а только небольшая металлическая деталь, которая и отвечает за соединение ствола и затвора. Прнципиальных отличий в этой системе нет. Это все тот же короткий тип ствола но с небольшимиизменениями в способе замыкания.

Данная конструкция приглянулась итальянским оружейникам и они создали знаменитую и узнаваемую beretta 92 и множество ее модификаций.

В своем новом пистолете beretta apx отказались от данной конструкции и просто скопировали глок

Зато пистолет разработанный риссийской фирмой Арсенал как раз имеет такую конструкцию

Хотя внешне очень похож на glock

Плюс этой конструкции, что ствол движется только назад без вращения в поперечной плоскости.

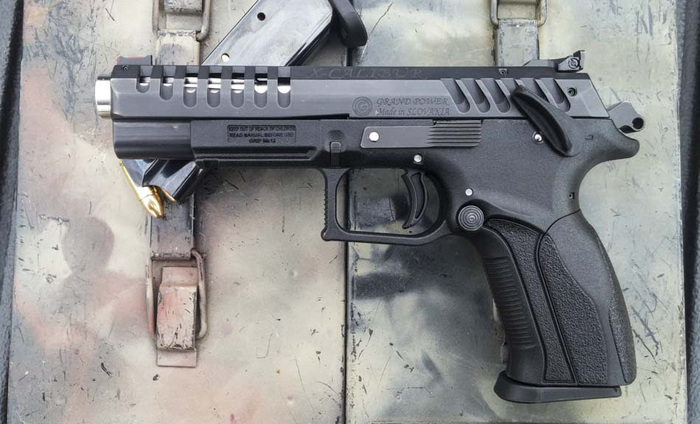

Еще одну модификацию короткого отката ствола сделали словаки и назвали grandpower k100. Отоичия в конструкции заключаются в том, что ствол вращается вокруг продольной оси.

На этом пока все.
