Обслуживание тормозов на электросамокате Kugoo m4 pro⁠⁠

Всем привет.

В связи с тем что в интернете очень много материалов по обслуживанию велосипедов но очень мало материалов (гуглом пользоваться умею) по обслуживанию электросамокатов решил, запилить данный пост.

Немного предыстории вопроса. После посещения очередного велосервиса и вердикта о невозможности нормально настроить задний тормоз самоката, решил научится это делать сам, так как являюсь автомобилистом уже около 15 лет. (двигатель я конечно не откапиталю, но много чего по машине делал руками)

Итак ближе к теме. Основная проблема тормозов на электросамокате состоит в том что они очень быстро пачкаются в мокрую погоду, что вызывает необходимость частой чистки колодок и диска. Что естественно приводит к необходимости снятия калипера и последующей его регулировки.  Так как регулировка неподвижной колодки затруднена (мотор колесо не позволяет до нее добраться когда калипер установлен) необходимо было придумать решение которое позволит это делать быстро и качественно.

Собственно вот наш зверь (стрелкой показано где находится регулировка неподвижной колодки)

Болты поставлены обычные, так как после подкладывания шайб для центровки калипера относительно диска длинны штатных болтов под шестигранник не хватало. (ну и не люблю я их)

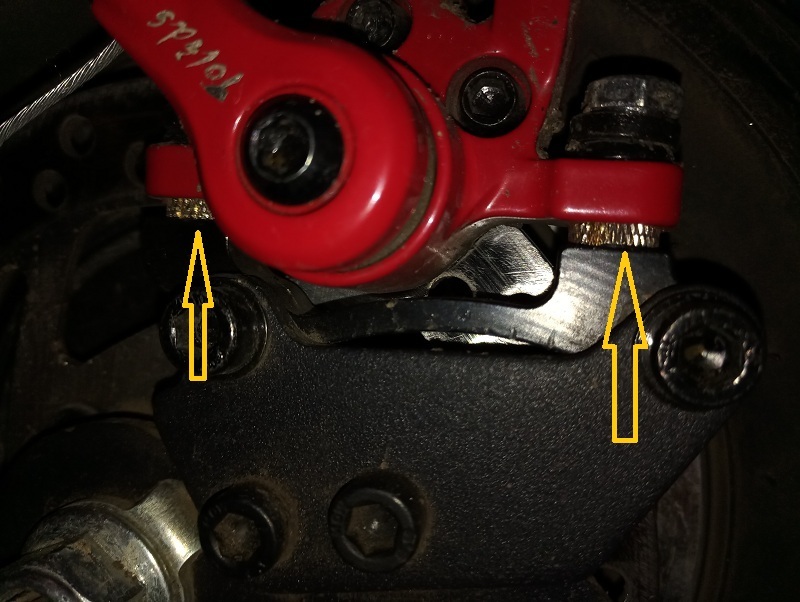

Стрелками указал куда подкладывались шайбы.

На фото видна зона соприкосновения колодок и диска.

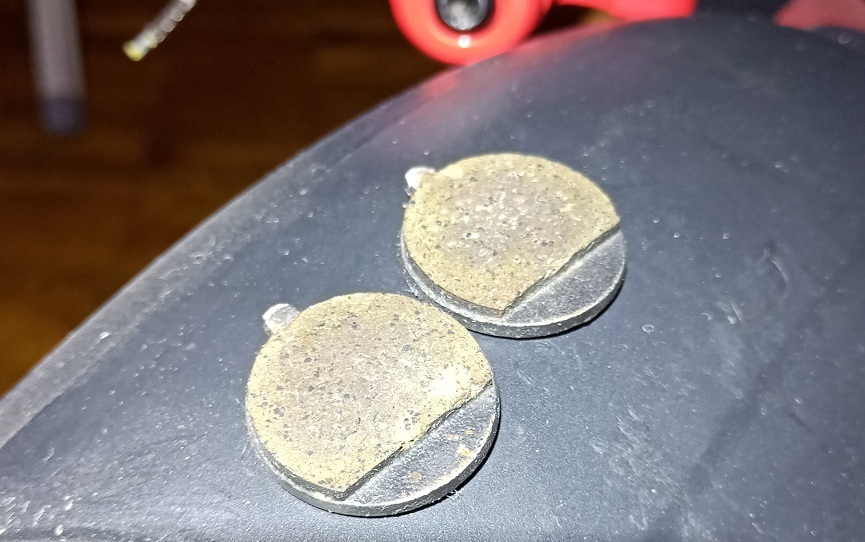

Снимаем калипер, ослабляем трос, выкручиваем до максимума неподвижную колодку, достаем колодки... Вот так выглядели мои после недели катания по влажной погоде (были дожди, мокро и грустно) Как они тормозили наверное все понимают, никак.

Дальше чистим наждачной бумагой на чем-то ровном, например стекле. (выравниваем и снимаем некондиционный слой) Потом моем (я использую просто ацетон)

вот так они выглядели после чистки.

Мною был приобретен щуп для регулировки клапанов. Цена вопроса около 3 у.е.

Вот так он выглядит.

Набираем щупом нужную толщину (в моем случае 1.8 мм.) вставляем между колодками и подводим неподвижную колодку до упора в щупы.

крутим болт указанный зеленой стрелкой и убираем зазор указанный желтой.

Далее ставим калипер на место, но не затягиваем его полностью. Он должен "ходить на винтах"

Складываем рулевую колонку. Затягиваем болт фиксации троса калипера.

Между неподвижной колодкой и диском закладываем щуп (в моем случае кривизна диска позволяет выставить зазор 0.2 миллиметровым щупом) и зажимаем рукой скобу тормоза, таким образом калипер становится сам на нужное ему место. После чего затягиваем винты которые фиксируют калипер.

(да да... мне так удобнее так как барашек который шел изначально на щупах невозможно было крутить грязными руками, проскакивал)

После чего проверяем что бы колодка неподвижная (левая) не терла по диску.

Отпускаем винт который держит трос. Подводим правую колодку к диску. Подтягиваем трос и фиксируем его.

По поводу тормозного диска.

Народ пишет шкурить его наждачной бумагой.

Я попробовал без снятия диска это делать наждачкой. Гимор еще тот. В итоге взял мелкий напильник и прошелся по диску. Результат тот же но быстрее, удобнее и снимать колесо не нужно. Вместо напильника можно взять надфиль.

В итоге вторая чистка тормоза заняла всего 30 минут времени под пифко.
