В этот раз не будет подробных инструкций, фото минимум, просто случай вполне имеет место быть.

Итак iPhone 6, не включается, не заряжается, после использования автомобильного зарядного устройства, которое рвануло.

Вскрываем аппарат.

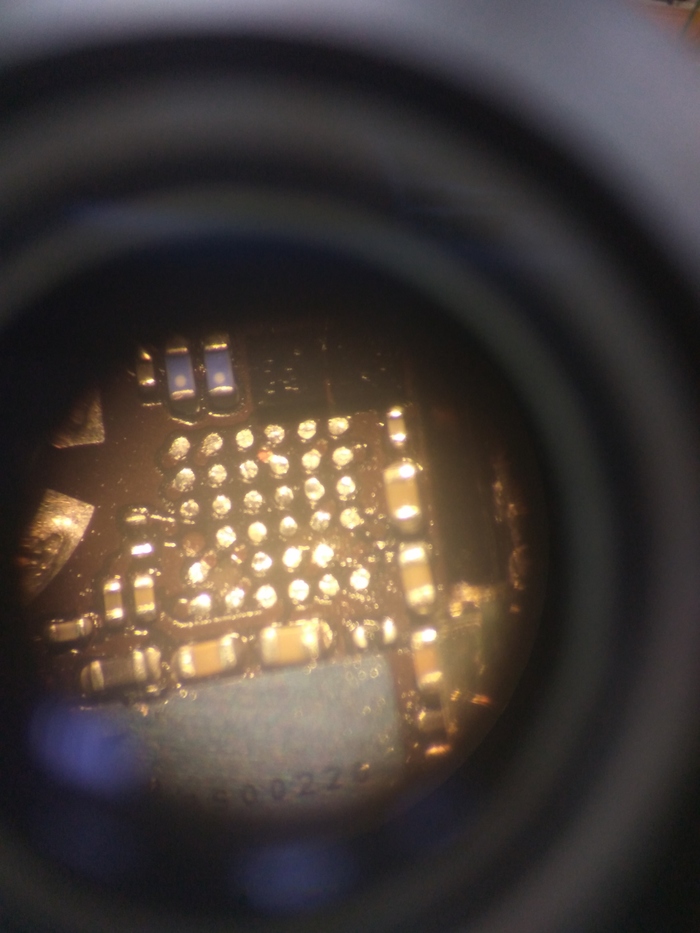

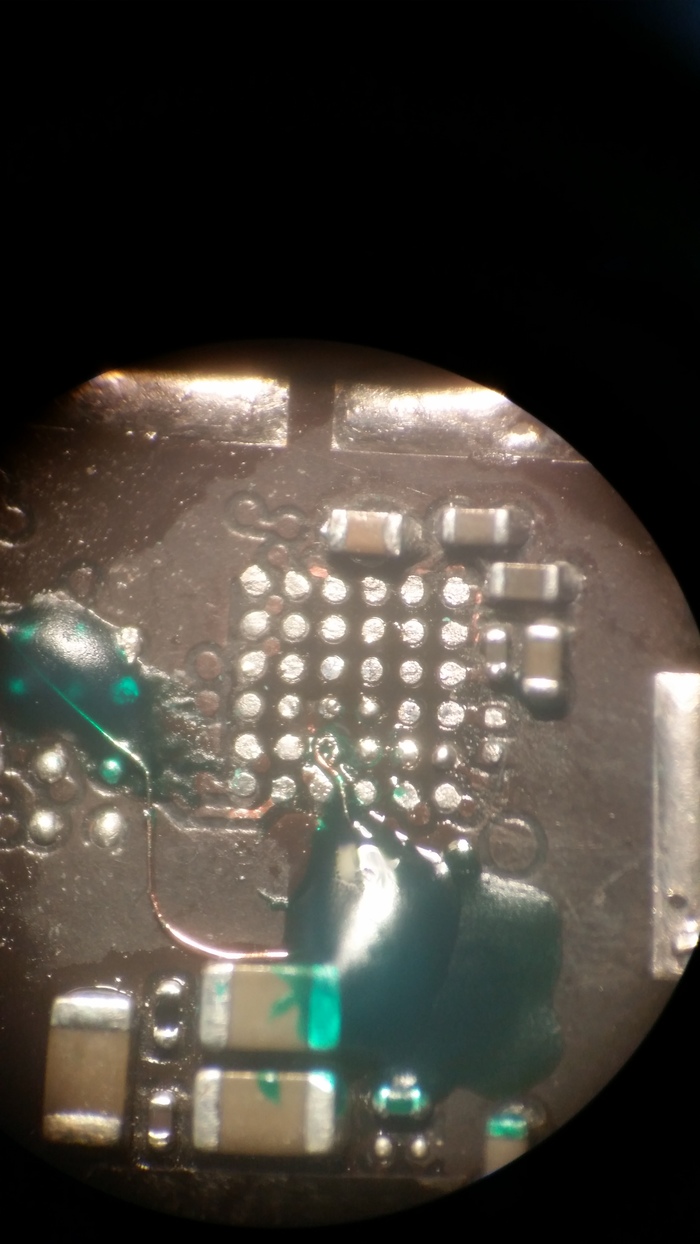

Дальше все стандартно: подкидываем на блок, аппарат включается с блока, потребление шкалит, в спячку не уходит, умер контроллер U2 Tristar. Раскручиваем, вынимаем плату, снимаем защитный экран, снимаем U2 и видим магию.

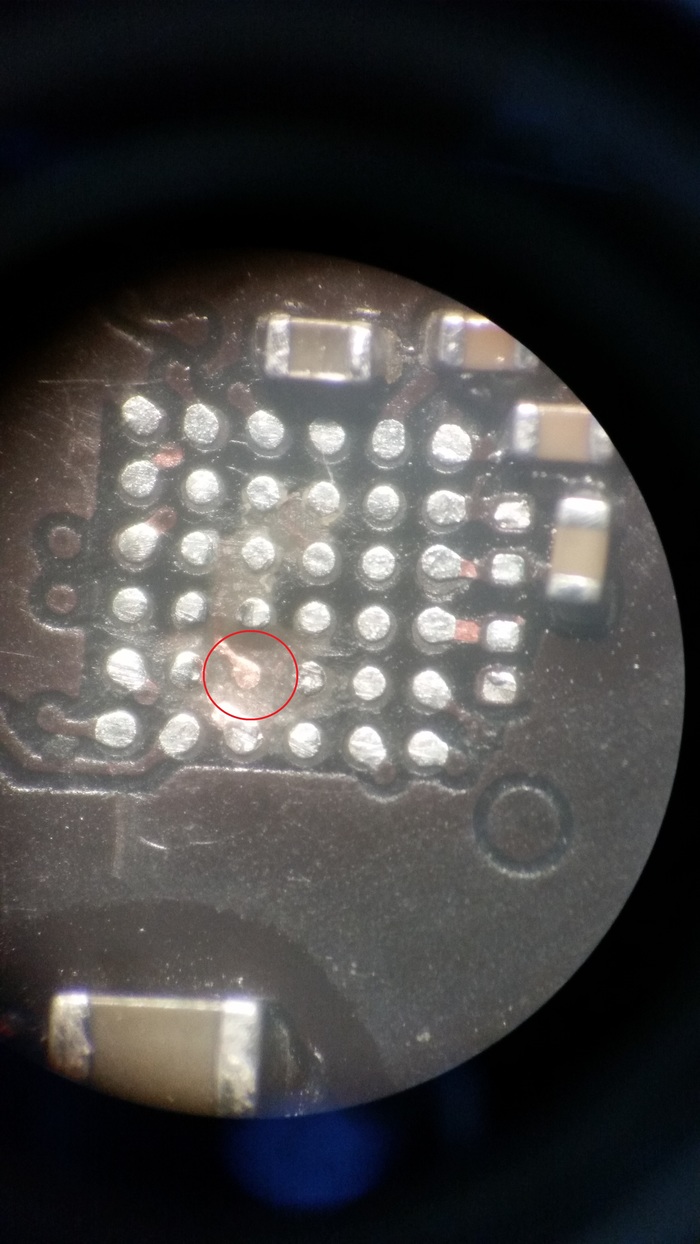

Ну нет одного пятачка, ничего страшного, но вот что странно, начал его искать и не нашел, вообще даже признаков, начав ковыряться в текстолите только гарики выковыривались, было принято простое решение - взять донора и посмотреть как идет дорожка.

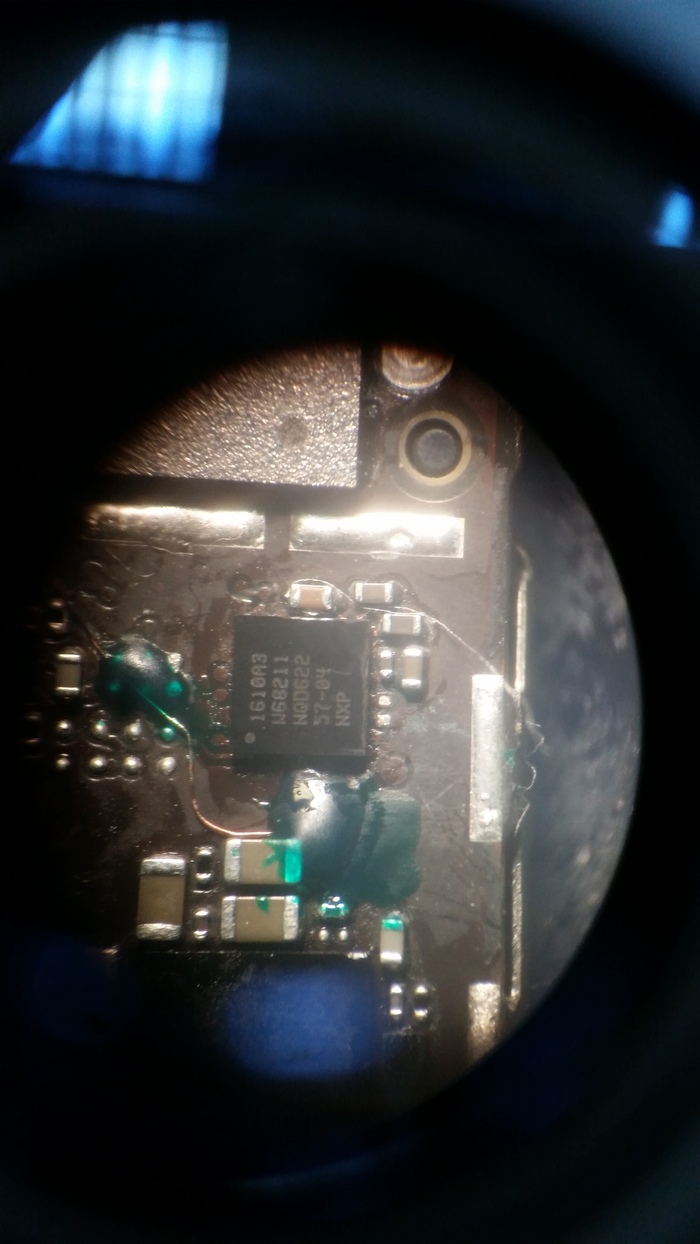

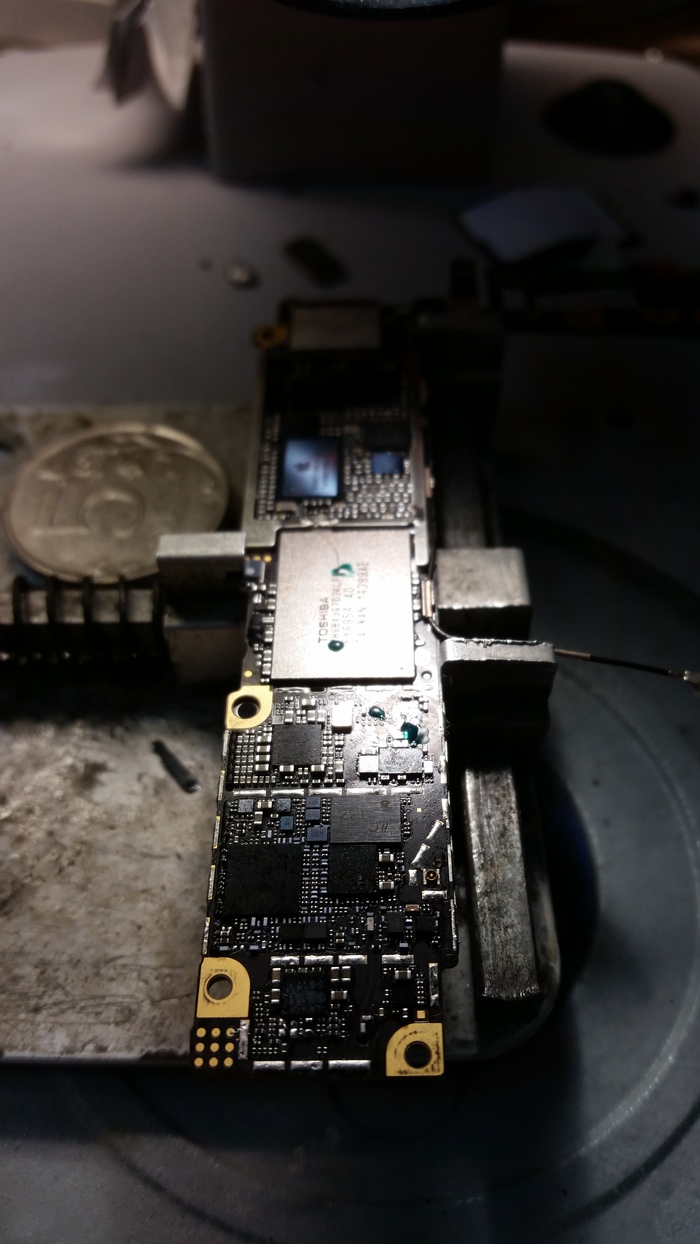

Поковырявшись, понял что искать бесполезно, ибо отгорел он с концами, на старом контроллере, кстати тоже этот пятачок отсутствовал, причем на самой микрухе, явно было жарковато. Посмотрел в PCB куда идет - припаялся и прокинул через пол платы новую дорожку проводком из вибрика.

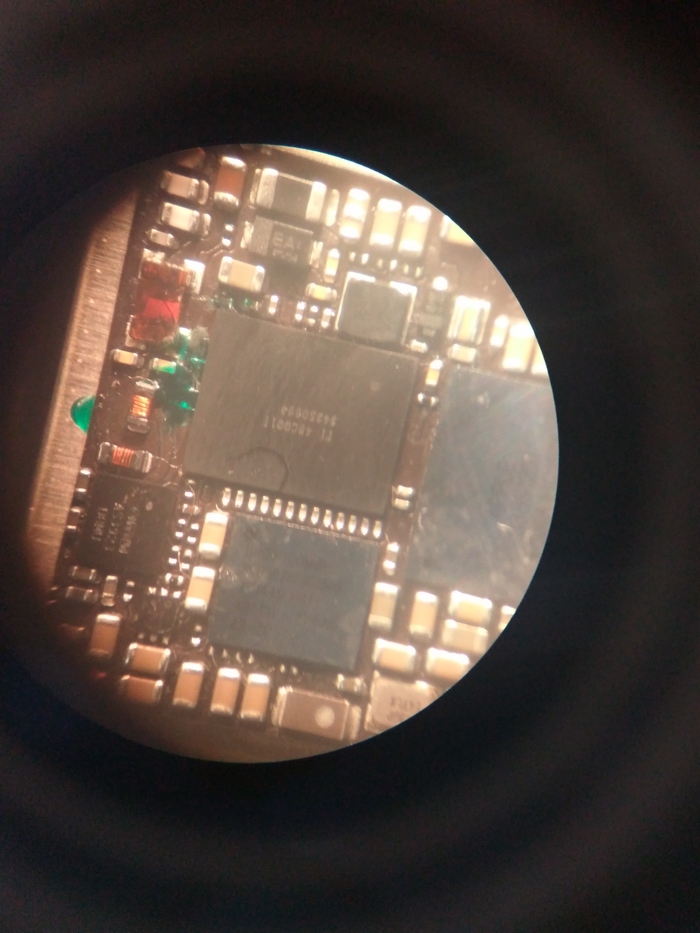

Снимаем с донора тристар, накатываем, ставим на место

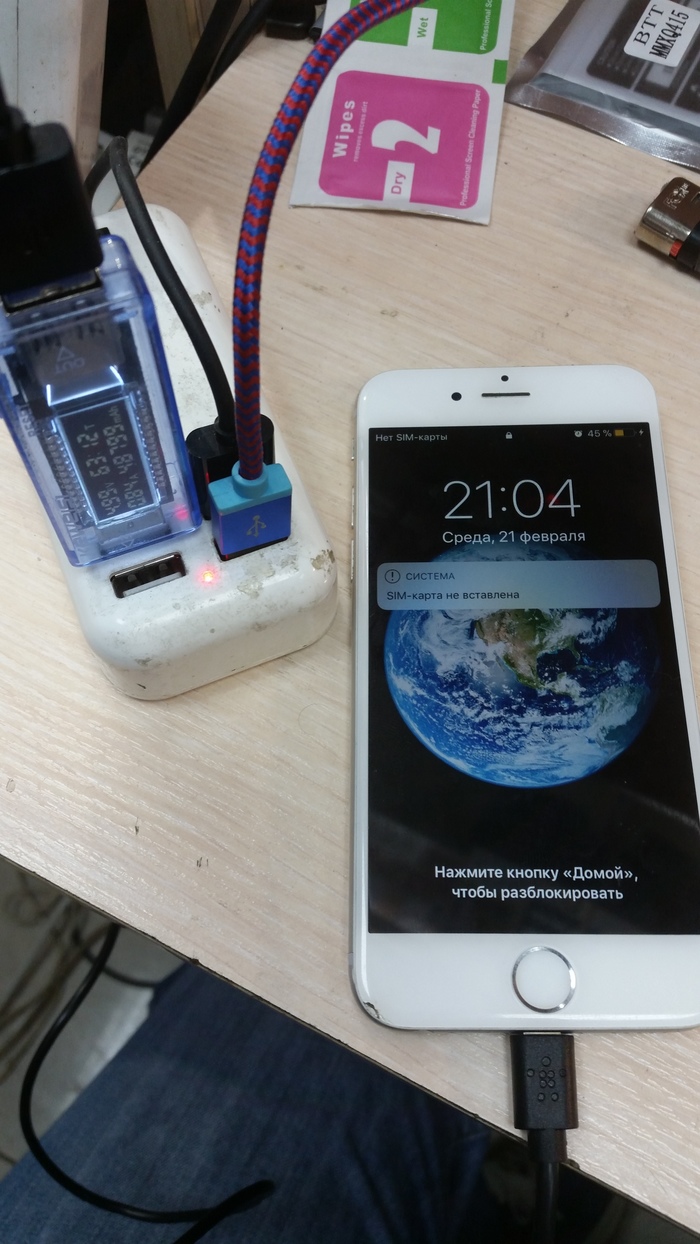

Подсобираем, проверяем, все огонь.

Окончательно проверяем и можно выдавать.

PS: если используете автомобильные зарядки, то берите более качественные и дорогие, ибо экономия до добра не приводит.

Первый пациент 6 Plus не работает тач.

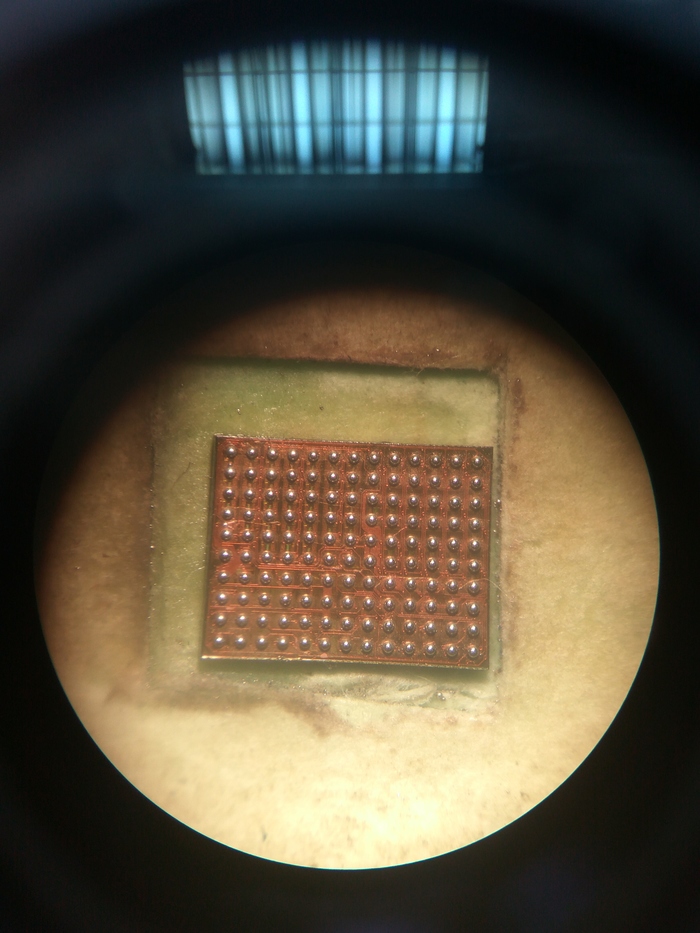

Снимаем микруху, чистим все, микруху реболлим.

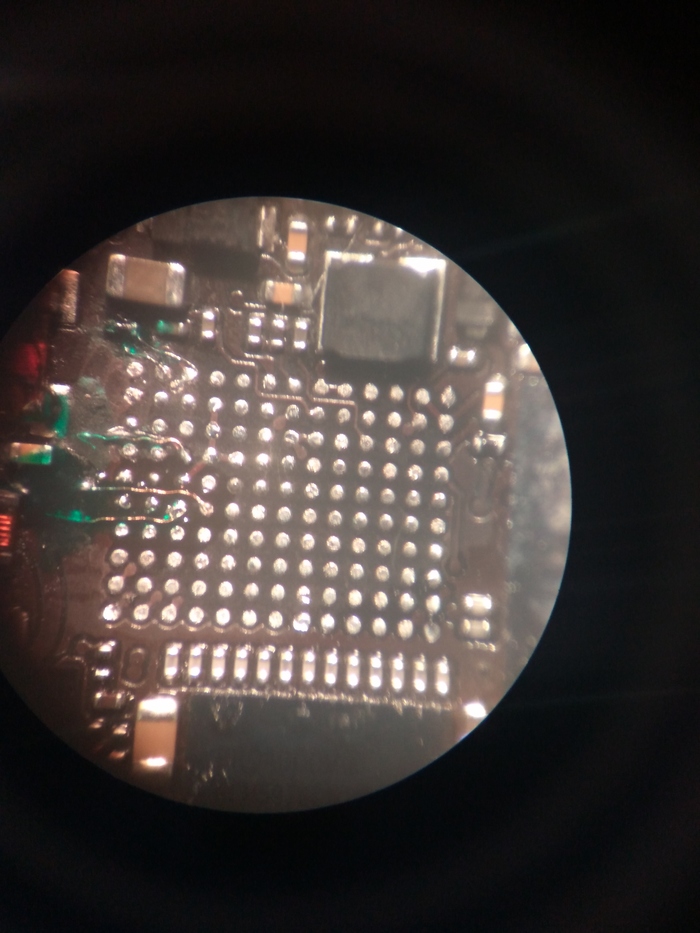

Особенность в том, что все пятаки на месте, но не прозванивалось 5шт, восстанавливаем проводком из вибромотора.

Ставим микруху, проверяем, ничего не пашет, снимаем с донора с iPhone 6, перекатываем, ставим и все зашуршало, первый случай когда и микруха оказалась трупом.

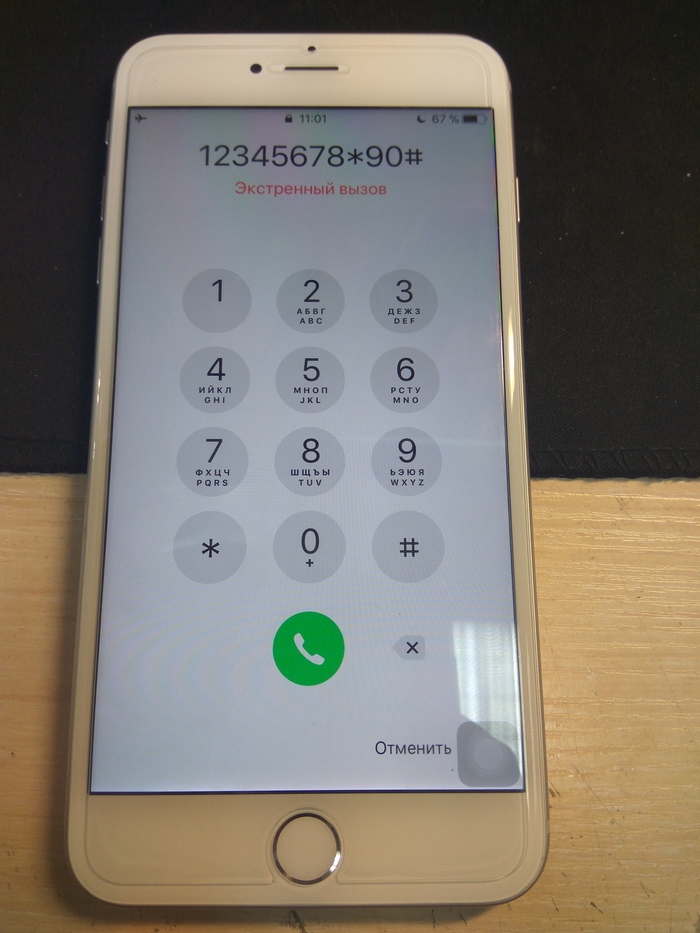

Проверяем, кладем на выдачу

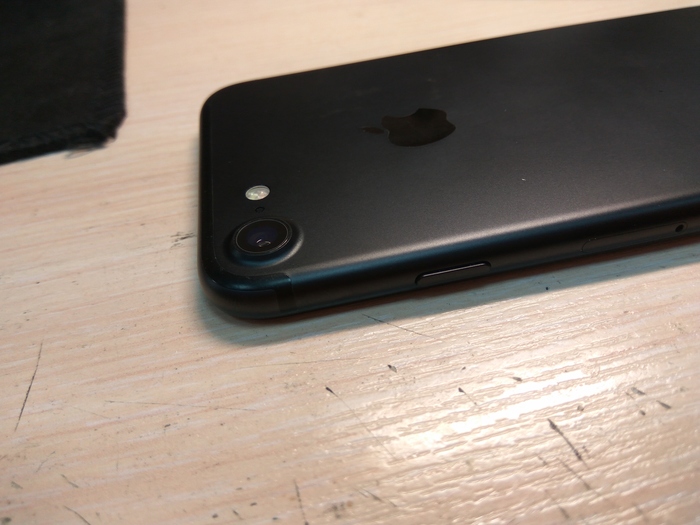

Второй пациент - iPhone 7, перестал заряжаться, после подключения автомобильной зарядки

Здесь фото не будет особых, просто небольшой лайфхак - аккуратно скальпелем и кусачками срезаем кусок защитного экрана, чтобы не корячиться

Качество пайки в семерки отвратительно, как и расположение элементов на плате, к покупке однозначно не рекомендуетс, при снятии отвалилось 3 пятака, остальные черно-серые были, будто тристар(контроллер заряда U2) горел,чистим все это дело.

Дальше неинтересное восстановление 3 пятачков все тем же проводком с вибромотора, установка тристара с донора 5s, проверка, все огонь, кладем на выдачу.

ps: посты, возможно, периодически будут, в ремонт ничего не беру, помочь/посоветовать что-то могу.

Принесли в ремонт iPhone 5s, с проблемой сильно греется, быстро разряжается. И сегодня вообще перестал заряжаться.

Вскрываем, подключаем к БП и сразу видим что вышла из строя микросхема U2 (Tristar).

Разбираем, выкручиваем все винтики

Достаем плату

Снимаем защитный экран

Снимаем микросхему U2. Я снимаю ее скальпелем на 280 градусах. Зачищаем посадочное место.

Берем новую микросхему, монета (использую как теплоотвод) для сравнения размеров.

Ставим новую микросхему. Я добавляю немного флюса зубочисткой, ставлю, еще флюса и пару раз толкаю, дабы микросхема нормально уселась. И чистим остатки флюса.

Проверяем на коленке и вроде бы все замечательно, но не заряжается, компьютером не определяется. Поэтому снимаем микросхему Q2, чистим, видим что она треснутая, будем ставить с донора.

Снимаем аккуратно с донора, накатываем 4 шарика (размер 0.2 или 0.25) и ставим на подготовленную площадку, не перепутав ключ.

Снова все проверяем, все работает как и должно, аппарат больше не греется и прекрасно заряжается, ставим защитный экран и собираем в обратной последовательности.

Включаем и проверяем весь функционал аппарата, все работает, мы восхитительны, ремонт занял 30 минут.

У кого есть вопросы, предложения, пожелания - добро пожаловать в комментарии, постараюсь ответить всем.
