К середине семидесятых Seiko наконец разобралась в снежном коме кварцевых моделей, разделив линейки по аналогии с механикой. Перед компанией встал вопрос:

Мы умеем делать часы на батарейке. Мы умеем делать их точными. Что дальше?

Дальше — отделка и юзабилити (т.е. удобство использования).

Инновациями занялась Suwa — фабрика молодая и современная. В 1969 они удивили мир калибром SQ35 (Seiko Quartz Astron, первый серийный кварц на планете), затем создали его наследника — SQ38 (Seiko Quartz VFA). Механизмы 48-ой серии от Suwa — внуки Quartz Astron и логичные продолжатели заложенных в него идей.

Пара механизмов SQ38. У левого ёмкость задающего конденсатора меняется дискретно — установкой перемычек на гребёнку контактов (линейка кругляшей ниже маркировки "3823 Japan" и серийного номера), правый же имеет переменный конденсатор под отвёртку (желтый винт на жёлтом поле правее плашки с серийным номером) — следствие непрерывной модернизации.

Мой King Quartz — монокок: его корпус выполнен единой деталью из цельного куска стали, крышки сзади нет. Батарейка вставляется через небольшой лючок  — как на современных Swatch. Чтобы разобрать часы, нужно приложить усилия — а делать этого мне, естественно, не хочется.

Это не 4823 из моих часов, а похожий механизм 4822 (его единственное отличие — календарь без дня недели) — также на 7 камнях, также оборудованный second jumper (обведено красным), advanced second setting device (кулачковое колесо показано стрелкой) и шестиполюсным ротором шагового двигателя (скрыт под жёлтой шайбой-снежинкой на правой нижней картинке), также термокомпенсированный и гарантирующий точность менее 5 секунд в месяц. А ещё — модульный и массовый.

О second jumper вы уже знаете — этим подпружиненным "зубиком", ловящим секундное колесо, были оборудованы часы из предыдущего выпуска.  Second jumper имелся в SQ38 (глазастый читатель без труда найдёт его) и перекочевал в семейство 48хх практически без изменений.

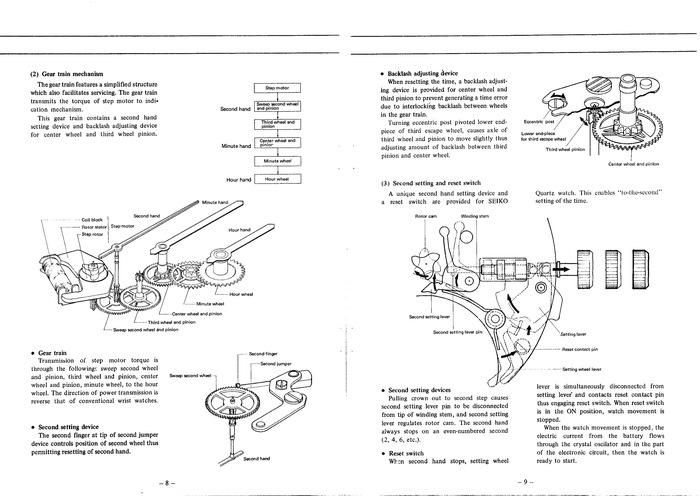

Second setting device — устройство быстрой установки положения секундной стрелки. Понять принцип его работы будет проще на примере механизма SQ38 (картинка ниже, правая половина).

Когда вы выщёлкиваете головку часов в положение настройки, связанный с ней вал взаимодействует с выключателем (разрывает линию питания — двигатель часов останавливается) и специальным рычагом (second setting lever), который проворачивает кулачок на роторе двигателя (rotor cam), а тот — секундное колесо. Секундная стрелка сдвигается на ближайшую чётную отметку (0, 2, 4, 6 и т.д.).

Выглядит сложно и бесполезно, но эта "магия" позволяет чуть легче ловить стрелку у отметки 12 — а значит, настройка часов становится удобнее.

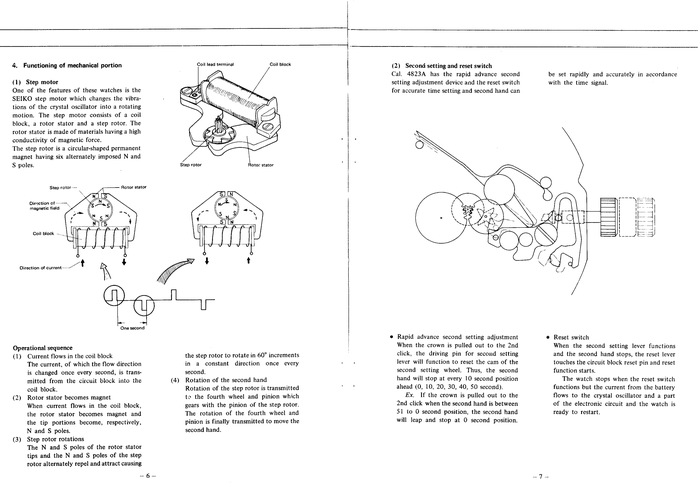

В 4823 second setting device стал advanced (картинка ниже, правая половина): кинематика немного изменилась, кулачковое колесо стало отдельным элементом — и секундная стрелка после остановки часов сдвигалась уже не на вторую-четвёртую-шестую отметки, а на десятую-двадцатую-тридцатую. Т.е. при настройке достаточно было дождаться прохода отметки "50 секунд" — и головку можно выдёргивать, секунда улетит на ноль автоматически.

С обновлённым second setting device корректировать часы стало крайне удобно. Проще и лучше только Космотрон с его кнопкой-синхронизатором.

Система шагового двигателя в калибре 4823 также унаследована из SQ38 (картинка выше, левая половина). Ротор состоит из трёх миниатюрных магнитов, наложенных друг на друга "снежинкой" так, что их полюсы на ободе чередуются: юг-север-юг-север... — всего 6 штук по кругу. Статор же выполнен в виде подковы, "обнимающей" ротор. Для работы двигателя электрическая часть последовательно генерирует импульсы прямой и обратной полярности. Во время импульса одна половинка статора становится южным полюсом магнита, другая — северным. Южный участок на ободе ротора притягивается к северной половинке статора, северный — к южной. Поскольку соседние полюса на роторе находятся близко друг к другу, система быстро приходит в равновесие.

Каждый импульс вызывает резкий и быстрый поворот ротора на малый угол — 60°. Секундная стрелка также движется резко, быстро и чётко. И это очень круто, хотя неподготовленному человеку разница с первого взгляда вряд ли заметна.

Надеюсь, вы хоть что-то поняли.

Кроме быстро и дерзко летающей стрелки, Suwa Seikosha оснастила новый механизм системой EOL — end of life — в современном её виде: если запас энергии в батарейке подходил к концу, секундная стрелка начинала быстро перепрыгивать два деления и замирать на пару секунд, информируя хозяина о необходимости замены элемента питания. В линейке King Quartz система EOL впервые появилась именно с приходом механизмов 48-ой серии.

Калибры 48хх (также называемые KQ48 — догадайтесь, почему) использовались в линейке King Quartz на протяжении трёх лет. Это были отличные механизмы с выдающимися характеристиками, и вдвойне приятно то, что на них собирались очень красивые часы.

Одновременно с выходом KQ48 Seiko решили сделать средние модели кварца* (~60 тысяч иен, около тысячи современных долларов) чуть более "богатыми" внешне.

Для создания хита сошлись все звёзды.

*справочно:

лучшая кварцевая модель того года в стальном корпусе — 150 тысяч иен, ~$2400;

абсолютный топ года — VFA Quartz в платине — 3 миллиона 850 тысяч иен, ~$61000.

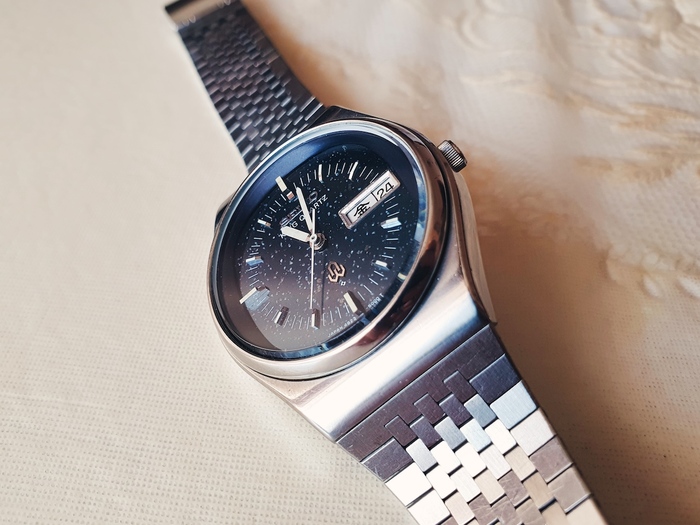

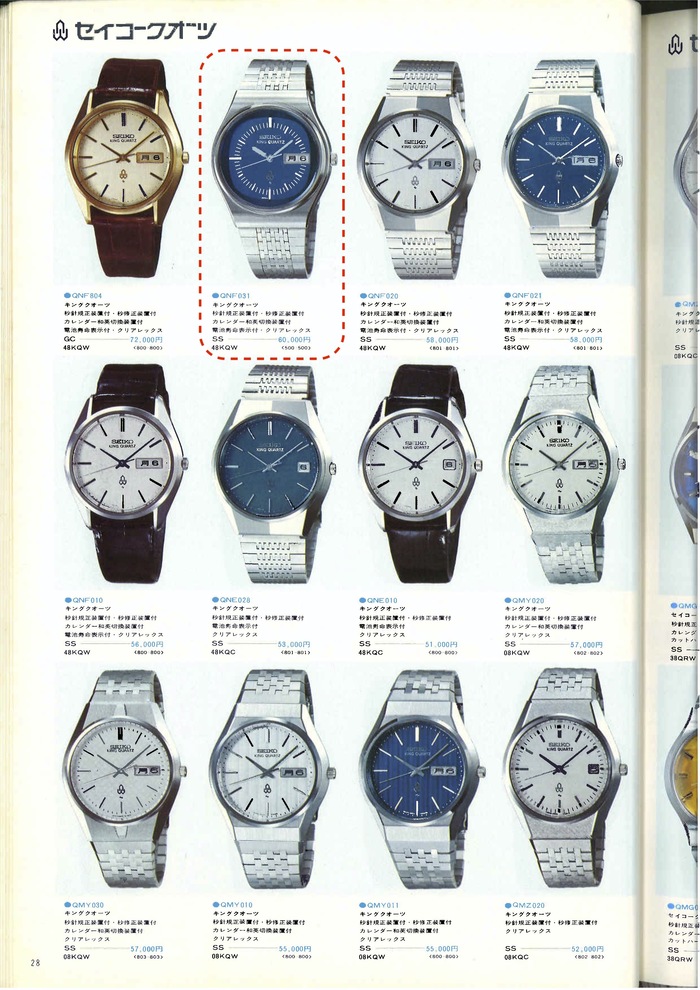

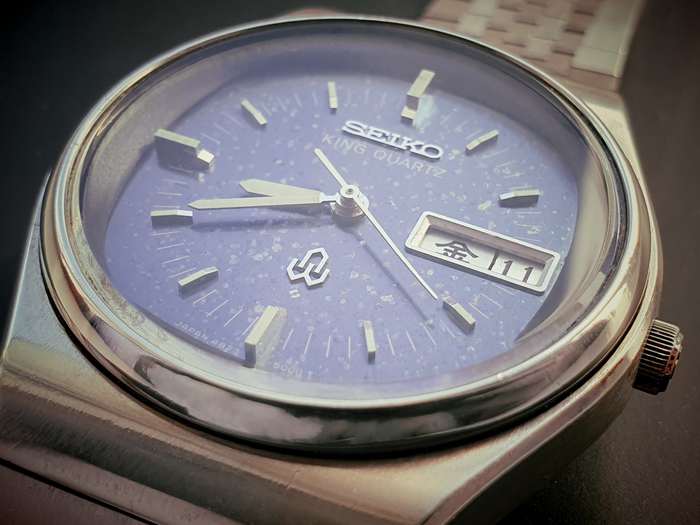

В каталоге за вторую половину 1975-го King Quartz выделялись рельефными циферблатами с мелким рисунком, напоминающим иней, шахматную доску или палубу.  Я отметил мои часы рамкой, их циферблат — не синий. Это — имитация камня. Или асфальта. Очень красивый цвет, который, к сожалению, я не могу передать через камеру смартфона: стекло этих часов не имеет никаких просветляющих покрытий (оно, по сути — оконное) и очень бликует под лампой.

При обычном же освещении поле циферблата — глубоко чёрное. Настолько, что воспринимается не как физический объект, а скорее как дыра в пространстве. Как космос, в котором парят 11 меток, окно даты и стрелки.

Циферблат выполнен в форм-факторе "телевизор" (полуквадрат-полуовал) и, благодаря накладным элементам, имеет глубину. Все часовые метки — высокие, а на 6, 9 и 12 часах — очень высокие, практически до стекла — для прохода минутной стрелки в них сделана фаска.

Стрелки и метки не укрыты краской или люминофором: серые участки — матовая обработка, глянцевые (фаски, рамка окна даты) — полировка. Лицевая сторона секундной стрелки также матирована.

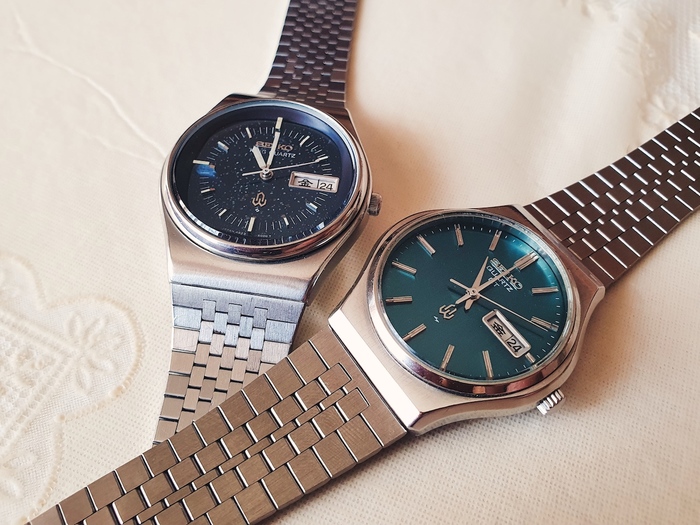

Часы на фото разделяют 9 месяцев. King Quartz моложе — он выпущен в сентябре 1975-го.

Если называть Quartz QT из предыдущего выпуска "суперстаром", то этот King Quartz — ultra star. И дело отнюдь не возрасте: его техническое и — пожалуй, впервые — дизайнерское превосходство колоссальны.

サムライは子猫に別れを告げる

嫌いと退会

Предыдущие выпуски:

Seiko QT Quartz '74: суперстар

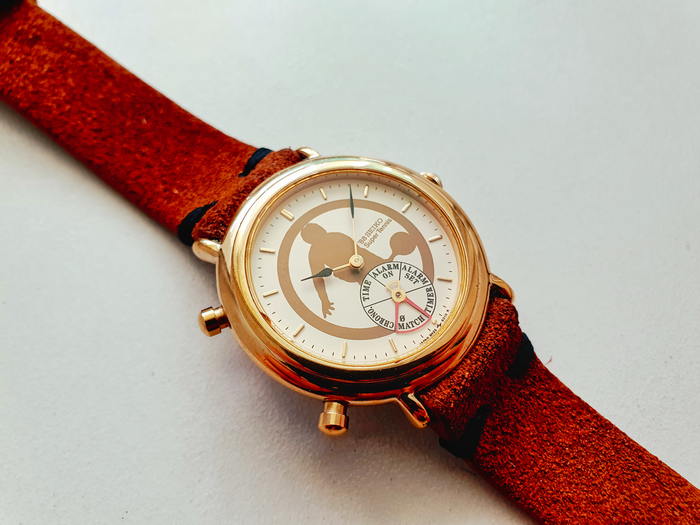

Seiko Super Tennis '88: давайте потанцуем

Seiko SilverWave '81: умная волна

Revue Thommen Landmark: экспедиционный костюмник

Citizen 7803 Cosmotron Special: высокочастотный электросамурай

Качественный Китай: Sea-Gull ST19

…производства ГДР. UMF Ruhla 24-35: социалистический Chronostop

Брежнев смотрит в зеркало:

— Я стар... Я очень стар... Я суперстар...

Первыми (я бы сказал — первейшими) кварцевыми часами, действительно доступными для покупки, были Seiko Astron 35SQ образца 1969 года. Широкой публике их представили 25 декабря — аккурат под Рождество — по цене 450000 иен (~8500 современных долларов). Топовые Grand Seiko в золотом корпусе тогда предлагались в ~2,5 раза дешевле, а за цену Астрона можно было купить Тойоту Короллу, и ещё бы на сакэ и гейшу осталось.

Естественно, корпус Астрона был золотым.

Естественно, отделка была на хорошем уровне.

Естественно, механизм был ajusted to heat, cold and six positions, как в лучших домах.

Естественно, эти часы сразу захотели все.

Первое поколение SQ35 работало на частоте 8192 Гц и гарантировало точность не хуже 5 секунд в месяц. Второе поколение — уже 16384 Гц и не хуже 3 секунд в месяц. Seiko QT 0823, о которых пойдёт речь, имеют частоту кварцевого резонатора 32768 Гц и вариацию хода ~1,5-2 секунды в месяц. От Астрона их отделяют 5 лет эволюции и победного шествия по планете, за время которых кварц стал куда более доступным.

К началу семидесятых "конкуренция" Suwa и Daini (в выпуске о SilverWave есть краткая история этих фабрик) внутри Seiko привела к созданию двух механических линеек верхнего эшелона: Grand Seiko и King Seiko. Я не случайно взял слово в кавычки: соперничество между "правой" и "левой" руками Seiko действительно было, однако был и взаимный обмен технологиями, и каждая из фабрик выпускала обе линейки часов. Тем не менее, принято считать Grand Seiko детищем Suwa, а King Seiko — Daini. Особо точные варианты имели маркировку VFA — very fine ajusted.

Однако с появлением кварца всё смешалось.

Сначала был "просто" Quartz, потому что "ну а чё его ещё как-то выделять?"

Затем появился Quartz VFA, потому что "просто" Quartz — это для "бедных".

Затем "просто" Quartz развалился на Quartz QT, Quartz QR и Quartz QZ — т.е. для бояр, ничо так пацанов и полных мамонтов (на самом деле, иметь кварцевые часы в начале семидесятых было в любом случае либо дорого и престижно, либо очень дорого и очень престижно).

Число кварцевых моделей росло как снежный ком: технология развивалась, калибры модернизировались и стремительно устаревали. Прошлогодние флагманы отправлялись в младшие линейки и продавались с дисконтом.

К середине семидесятых это насилие над здравым смыслом решили прекратить: Quartz VFA превратился в Grand Quartz — по аналогии с Grand Seiko. Quartz QT переименовали в King Quartz. Линейке Lord Matic также сопоставили Lord Quartz, в который, вероятно, вошли QR и QZ, однако на этот счёт есть сомнения.

Следуя сложившейся логике "Grand Seiko — Suwa, King Seiko — Daini", за Quartz QT/King Quartz взялась Daini. В каталоге 1975 года ещё осталась некоторая путаница: присутствуют оба варианта названий; некоторые оформления не представлены. Я выделил рамкой брата-близнеца моих часов: корпус и механизм идентичны, а то, что календарь одинарный — несущественно.

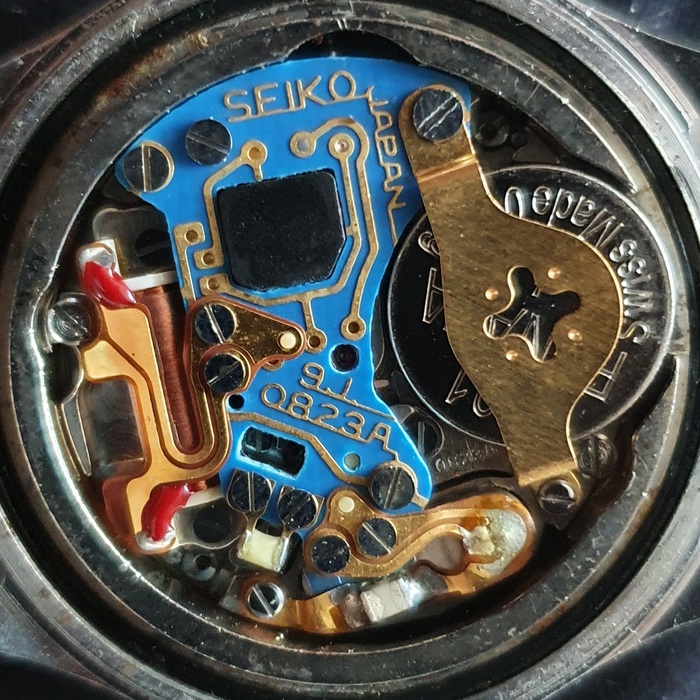

Мой Seiko Quartz QT 0823 от Daini Seikosha из декабря 1974, JDM. Если смотреть на них со стороны SQ35, то калибр уже удешевлён, не декорирован и в угоду простоте производства, сборки и ремонта стал модульным. Если со стороны Super Tennis '88, то улучшайзинг и упрощайзинг до него ещё не добрались. "Самоделка в суперпозиции", — сказал бы один доктор. "Мне нравится", — скажу я.

Всё, что должно быть железным, в 0823 — железное. "Мяса" везде с запасом, даже дорожки на текстолите — и те широкие. На века. Старая школа. Ниже маркировки "0823А" двумя крупными винтами прикручен задающий конденсатор (настройка хода производилась его заменой: Seiko снабжали мастерские наборами конденсаторов для индивидуального подбора). В старшем варианте этого калибра — 0843 — задающий конденсатор выполнялся переменным, а малыш на двух винтах стал компенсирующим.

Официально калибр 0823 не считался термокомпенсированным и выходил с фабрики в состоянии "unajusted" с гарантированным отклонением хода менее 15 секунд в месяц. Фактически, мастер мог подобрать конденсатор под конкретные условия носки и конкретного владельца и значительно улучшить точность. В моих часах это сделано: 15 секунд в месяц -> 2 секунды в месяц. В семь раз лучше паспорта и всего лишь в два раза хуже требований HAQ.

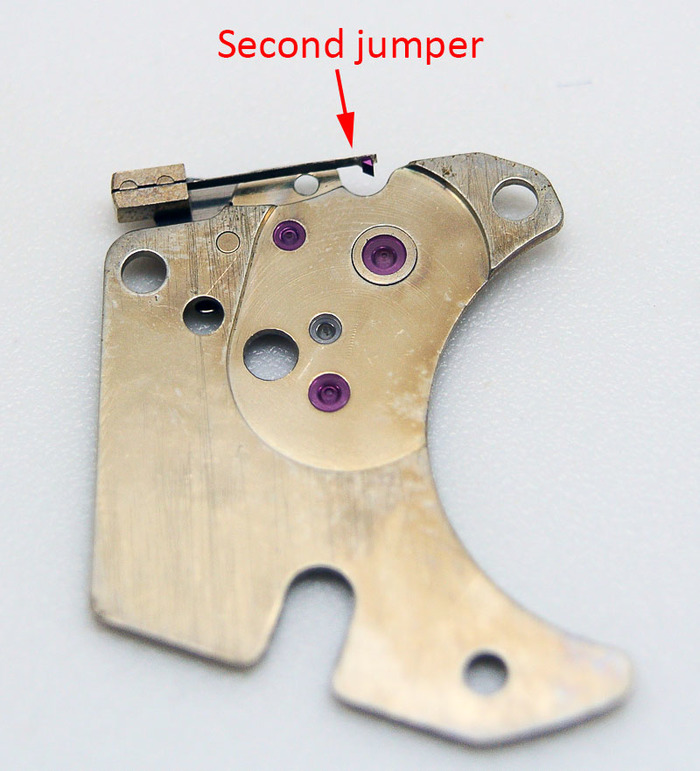

Ротор шагового двигателя у 0823 снабжен противоударным устройством, общее число камней в трансмиссии — восемь. Девятый камень находится в т.н. "second jumper" — подпружиненном "зубике", останавливающем секундное колесо в заведомо известном положении. У механизма с second jumper секундная стрелка всегда точно попадает в метки циферблата.

К 1975 году калибр 0823 уже считался устаревшим и де-факто ставился в часы средней линейки. В современном кварце такого уровня от усложнений типа second jumper или подстройки хода отказались вовсе: секундная стрелка более-менее точно останавливается за счёт трения в колёсной системе, а разброс характеристик деталей стал меньше — всё это позволяет просто собирать часы, и они будут идти, гарантируя заданный коридор параметров. В принципе — так же, как в семидесятых. Но инженерной красоты стало меньше, и это немного грустно.

サムライは子猫に別れを告げる

嫌いと退会

Предыдущие выпуски:

Seiko Super Tennis '88: давайте потанцуем

Seiko SilverWave '81: умная волна

Revue Thommen Landmark: экспедиционный костюмник

Citizen 7803 Cosmotron Special: высокочастотный электросамурай

Качественный Китай: Sea-Gull ST19

…производства ГДР. UMF Ruhla 24-35: социалистический Chronostop

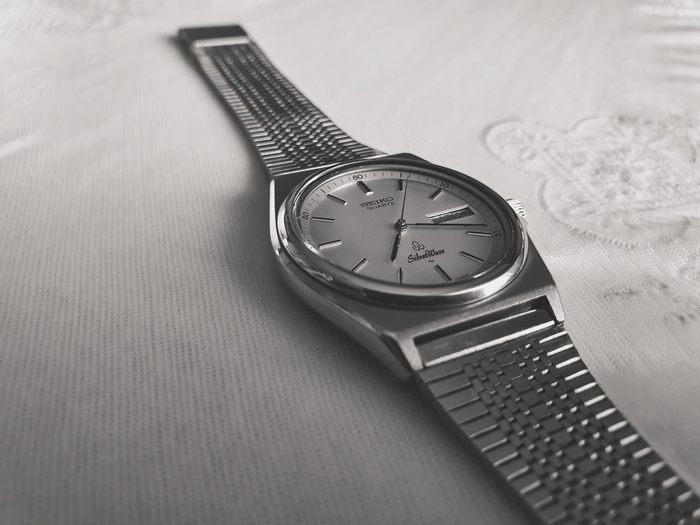

Элегантные, небольшие, тонкие, водозащищённые: 40 мм от ушка к ушку, 36 мм в самом широком месте (это с заводной головкой). Толщина — всего 7 мм. Сегодня такую модель сочли бы женской, а в 80-х это были часы на взрослую руку взрослого дядьки. Впрочем, самураи — те ещё "дядьки": это — JDM, за пределы Страны восходящего солнца модель не поставлялась.

Японцы делают вещи (кажется, при этих словах где-то в Красноярске грустит один Siberian Beard).

Внутри механизм 5933 от Daini Seikosha. И он прекрасен.

Тонкий кварцевый калибр. Красные надписи, 6 камней, load-мать-его-compensation-system и подстройка хода в делителе частоты.

Чё?

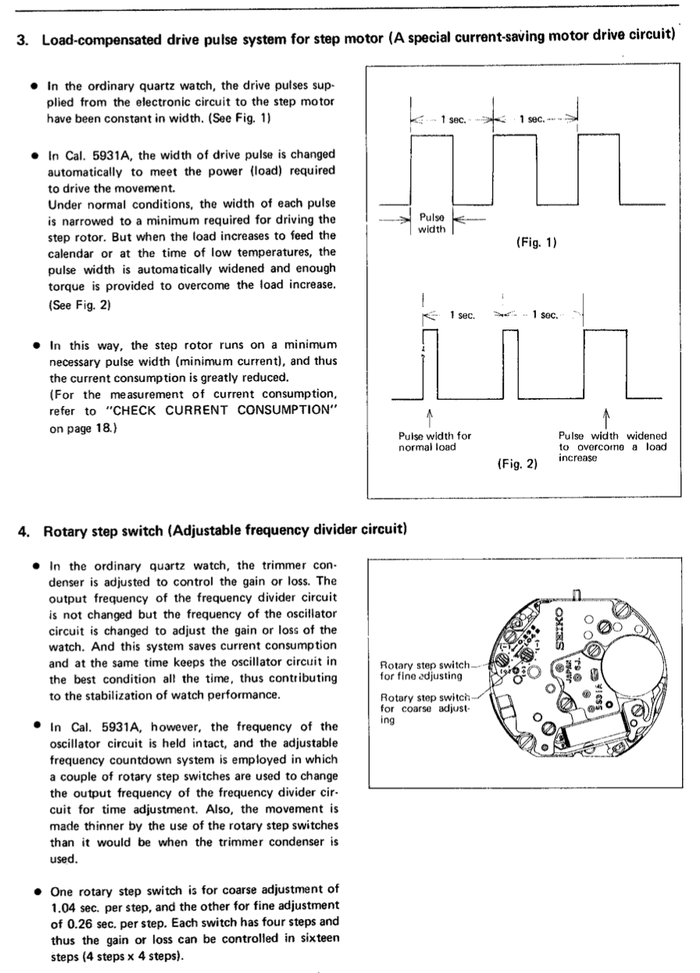

Давайте посмотрим в мануал:

Обычный порошок шарашит одинаковыми импульсами всегда (рис.1): дождь, снег, ночь — побоку. Он — стахановец, он даёт стране угля.

Порошок 5933™ — умный. Нет, не такой умный, как ты, конечно, ты-то вовремя купил биткоин и теперь лежишь на диване, а нам с 5933 приходится работать...так вот, 5933 понимает, когда не надо упираться: покуда стрелки вращаются легко, скважность импульсов тока увеличивается (а коэффициент заполнения — снижается...короче, одно из трёх, вы поняли) — ибо и так хватает. А началось переключение календаря или вышел хозяин на мороз — тут-то автоматика и подбрасывает уголька в топку (рис.2).

Экономика должна быть экономной: 5933 мог работать на компактной батарейке два года.

Э, а про частоту-то?

В других кварцевых механизмах ход (то бишь частота импульсов) регулируется переменным или подбираемым из набора конденсатором (сейчас, к слову, самостоятельную регулировку в калибрах начального и среднего уровня упразднили вовсе: как сделали на фабрике — так и ходят). В 5933 колебательный контур работает на той частоте, какая получится при сборке, но дальше есть делитель, который снижает её с 32 кГц до 1 Гц, идущих на шаговый двигатель. И вот в делителе-то и можно подстроить задержку: грубо до 1,04 и точно до 0,26 секунды в сутки. Вот такая магия от Daini Seikosha.

Средняя точность 5933 — около 15 секунд в месяц.

Погодь, погодь, Daini Seikosha? Ты же говорил "Seiko"?

А, вы же не в курсе...

Компания, которую теперь мы знаем как "просто Seiko", до Второй Мировой состояла из двух частей:

— K. Hattori and Co (производство больших часов и магазин Hattori Tokeiten) и фабрика Seikosha (производство наручных часов) в Гиндзе,

— Daini Seikosha в Камэйдо (производство наручных часов, "daini" означает "второй").

"Seiko" — это всего лишь торговая марка любой из фабрик Seikosha.

Оба подразделения располагались в Токио и контролировались семьёй Хаттори. Однако перед войной руководство фабрики Daini Seikosha, опасаясь эвакуации и одновременно желая расширить производство, приняло решение об открытии ещё одного филиала. Так в 1942 году появилась фабрика Daini Seikosha (Suwa) в районе Сува, Нагано.

Естественно, изначальную Daini Seikosha в Камэйдо разбомбили. Иначе и быть не могло. К 1949 её, конечно, восстановили, но от фабрики Suwa решили не отказываться. Не пропадать же добру, правда?

Так у Seiko появилось два "независимых" подразделения наручных часов. Хотя взаимный обмен технологиями существовал (Diashock — противоударное устройство — и magic lever — устройство автоподзавода — от Suwa и заводные пружины и барабаны Daini использовались во всех моделях Seiko), каждая фабрика имела собственный отдел дизайна и логотипы, разрабатывала часы самостоятельно. Конкуренция Suwa и Daini в попытках сделать лучшую модель внутри единого бренда сделала Seiko первыми часами в Японии, а на некоторое время — и в мире.

А каким боком тут SilverWave?

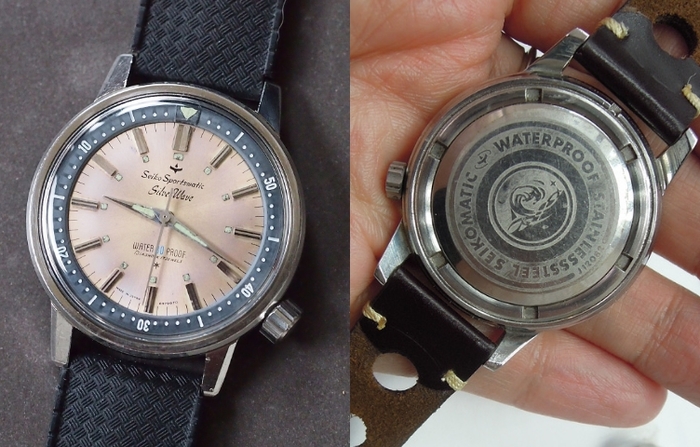

Так я ж говорю: водозащищённые. В 1961 Гагарин полетел в космос, а японцы решили всё-таки ответить Ролексу на его Субмаринер 1959 года (кстати — первые часы особо для подводного плавания) и выкатили SilverWave, корпус которого не протекал до глубины 50 метров. Кроме водонепроницаемости, часы имели  внутренний рант для замера времени погружения, он вращался головкой на корпусе справа. "А как же тогда заводить часы?" — спросите вы. А никак: механизм имел автоподзавод и не требовал завода ручного. Носи на руке — и часы не остановятся, ну а коли остановились — носи активнее.

Первые SilverWave уже имели два главных атрибута дайверов Seiko: увеличенная головка (ибо уплотнитель находился в ней) и волна на задней крышке. Какую волну может изобразить японская компания? Большую в Канагаве, конечно. Кацусика Хокусай, первый из тридцати шести видов Фудзи.

Через несколько месяцев после первого SilverWave Seiko представит публике 62MAS — полноценный дайвер. Но линейку "серебряных волн" решили не закрывать: так стали обозначать модели с повышенной защитой от влаги.

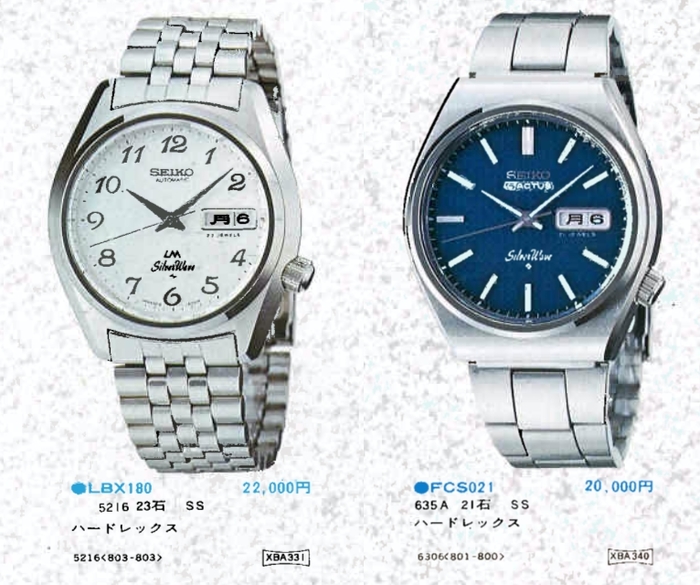

Например, механические Lord Matic SilverWave и Seiko 5 SilverWave 1976 года:

Или целый выводок кварцевых SilverWave 1977 года. Теперь это — полноценная линейка:

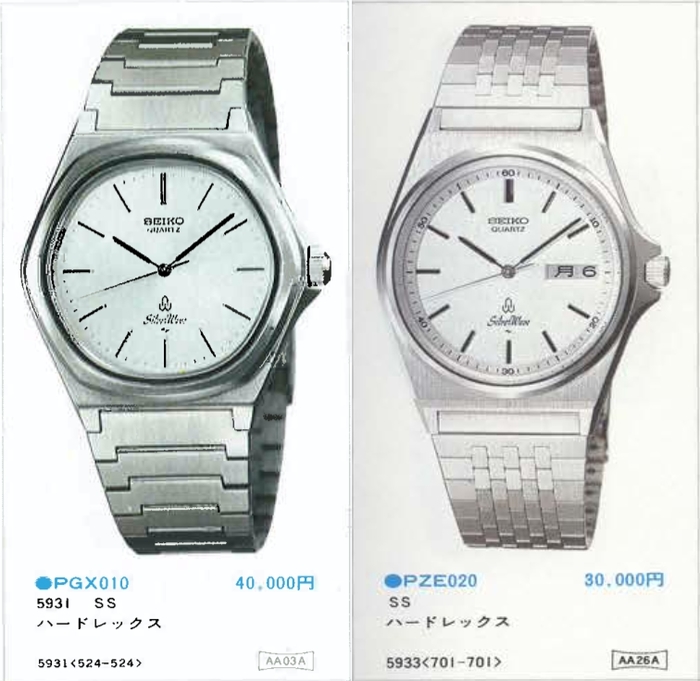

Или, наконец, модели на 5931 (слева, без календаря) и 5933 (справа, с календарём) в 1980 и 1981:

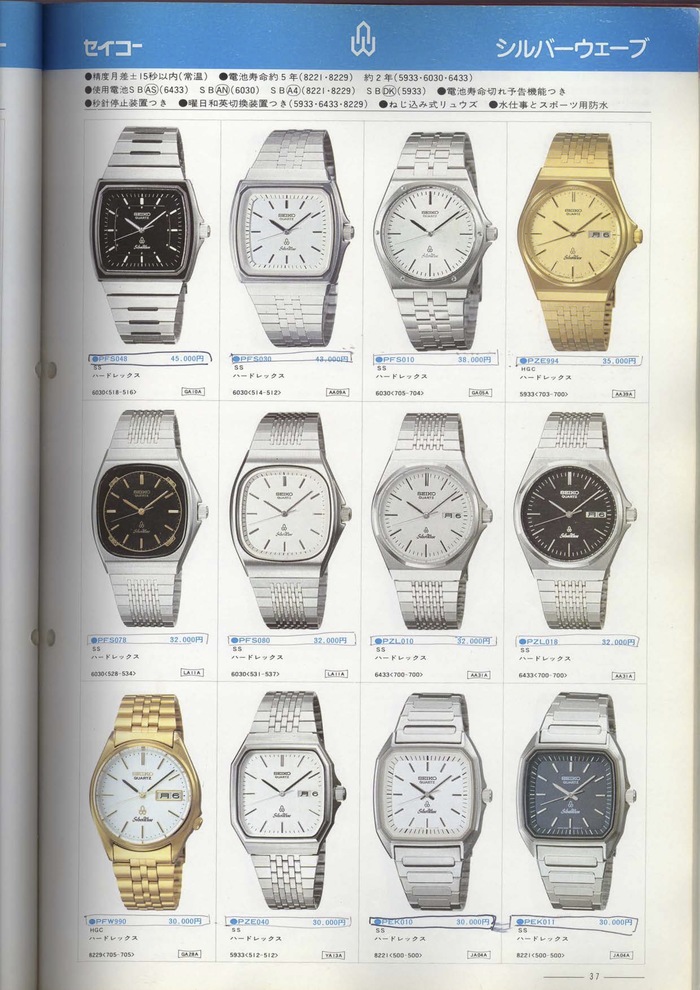

Линейка SilverWave 1982 года. Всего таких страниц в каталоге было пять...

Однако после пика 1982 волна пошла на убыль:

1984 — 17 моделей

1985  — одна в линейке комбинированных часов и по три мужских и женских "чистых" SilverWave.

Через год защита от воды стала базовым атрибутом большинства Seiko: каталоге 1986 "серебряных волн" уже не было.

サムライは子猫に別れを告げる

嫌いと退会

Предыдущие выпуски:

Revue Thommen Landmark: экспедиционный костюмник

Citizen 7803 Cosmotron Special: высокочастотный электросамурай

Качественный Китай: Sea-Gull ST19

…производства ГДР. UMF Ruhla 24-35: социалистический Chronostop

Поиск в Гугл не дал результатов

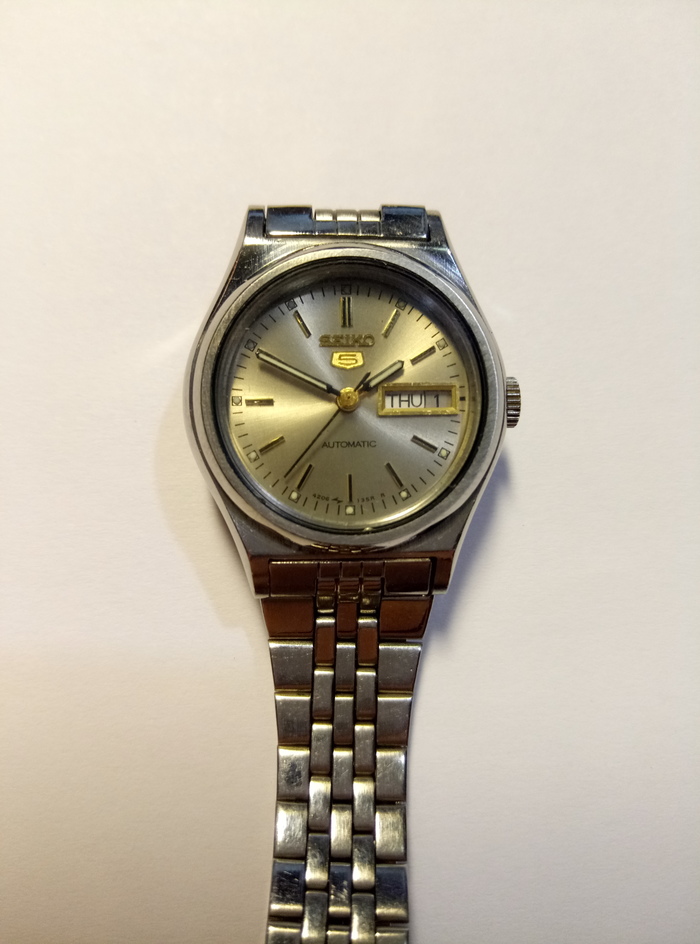

И имеется проблема с выпавшим логотипом с цифрой 5. Сколько примерно будет стоить вставить на место?
