Приветствую подписчиков, читателей и мимокрокодилов.

Сборка 386 из последнего поста зашла в тупик, т.к. плата, на которой я остановился, но на пикабу про неё не писал, как оказалось, не видит памяти более 640кб и с этим я пока не могу ничего поделать, кроме как отложить в долгий ящик.

Так же выражаю огромную благодарность @Ashamer и @bupu за царские посылки с железяками.

А пока долгий ящик закрыт,  я поделюсь с Вами кое-какими слайдами.

Первым устройством, которое будет препарировано, стал ученический комп стандарта MSX2 - Sanyo mpc-2300.

Про историю стандарта https://pikabu.ru/story/istoriya_kompyuterov_standarta_msx_6271037

Выглядит он так:

Представляет из себя моноблок, состоящий из поддона, верхней крышки с клавиатурой (весит около 4х кг). Два серых прямоугольника - это шторки, которые закрывают разъёмы картриджей.

Раскладка клавиатуры нестандартная (замучаетесь вводить англоязычные команды), ввод цифр происходит с нажатой кнопкой шифт.

При снятой верхней крышке нам предстаёт такой вид:

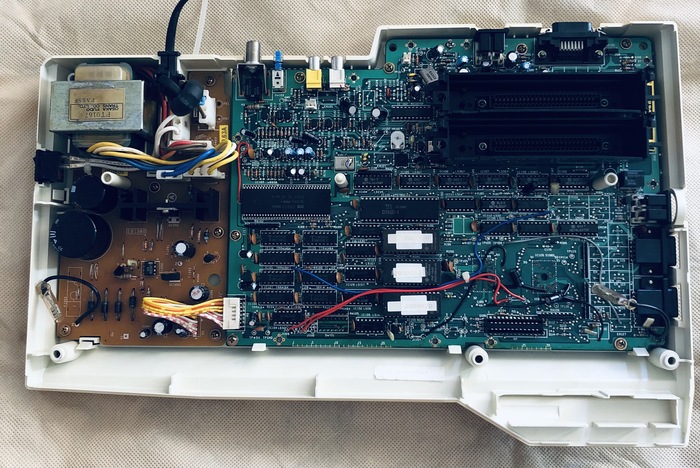

Отсоединяю клавиатуру: слева блок питания, справа основная плата.

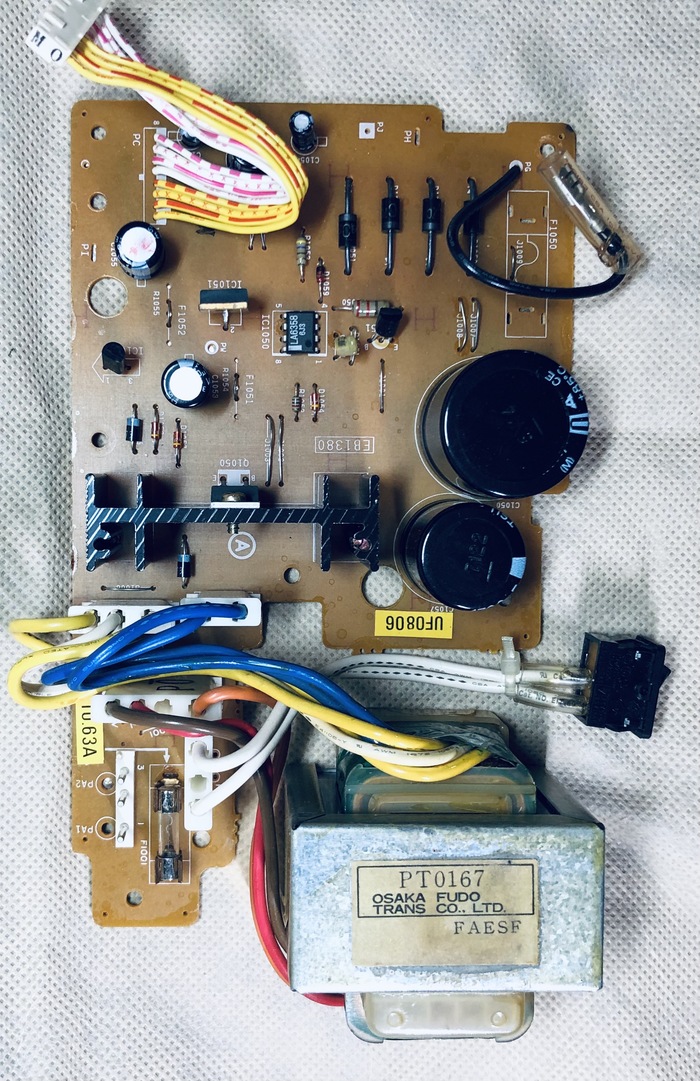

Блок питания довольно простой по конструкции.

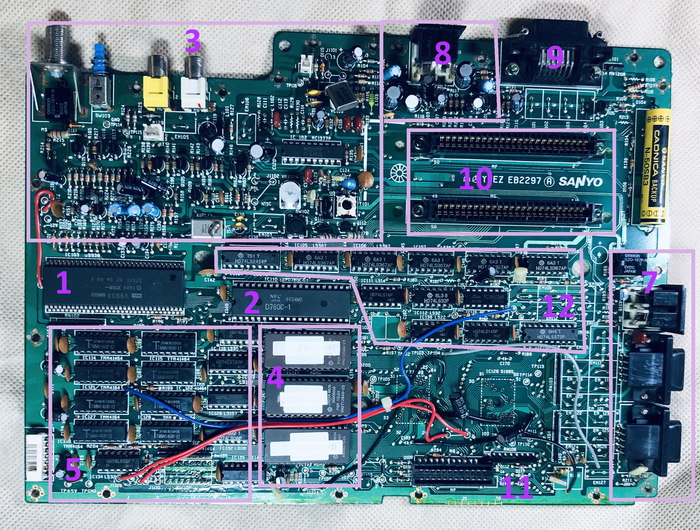

А вот и основная плата:

1. Видеопроцессор v9938

2. Процессор  NEC Z80 4MHz

3. Блок вч\нч сигналов на аудио\видео, разъёмы AV rca, выход на антенну

4. Биосы BIOS + Extended BIOS (32 КБ), MSX BASIC V2.0 (16 КБ), DiskROM (16 КБ), MSX-Audio BIOS (32 КБ)

5. Озу 128 кб и видеопамять

6. батарейка для часов реального времени

7. два порта джойстиков и разъём для подключения магнитофона

8. RGB\ звук видеовыход

9. порт принтера

10. разъёмы картриджей.

11. разъём шлейфа клавиатуры.

12. логика в процессе уточнения.

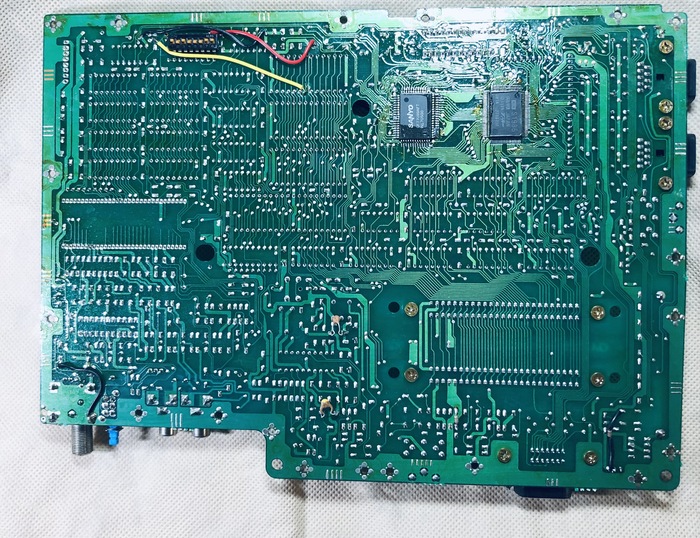

С обратной стороны платы распаян "чипсет", MSX engine

Yamaha S1985

Yamaha YM2149 Программируемый звуковой генератор - звуковой чип, совместимый с General Instrument AY-3-8910

чип параллельного ввода / вывода : обратно совместим с Intel i8255

MSX1- и MSX2-функции (отображение памяти до 512 КБ)

Часы реального времени (совместимые с Ricoh RP5C01A), включая ОЗУ 26 x 4 бита, с резервным питанием от (отдельной) батареи

100-контактный плоский пластиковый корпус

по cf77099aft информации не нашёл, если что, дополню потом.

Блок переключателей задаёт сетевой адрес машины в сети

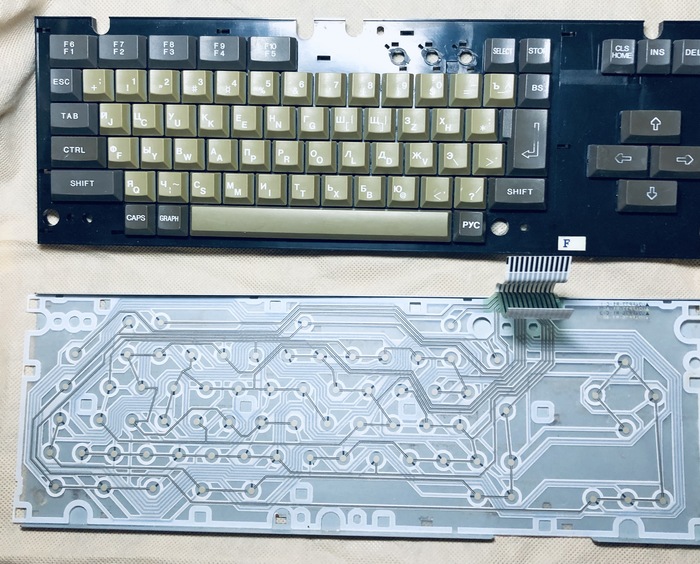

Клавиатура плёночная, довольно неудобная.

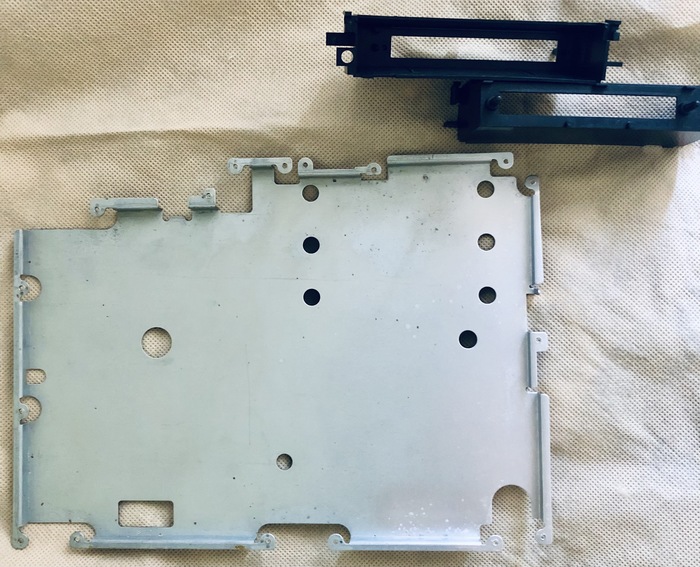

Под платой находится металлический поддон, который выполняет роль экрана

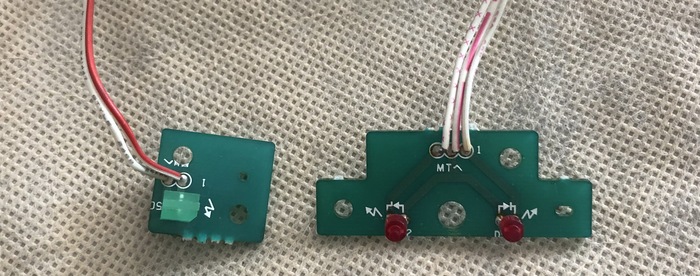

Блок индикации состоит из двух плат: питание и капс\кириллица

Разбирается и собирается довольно легко, нужна только крестовая отвёртка.

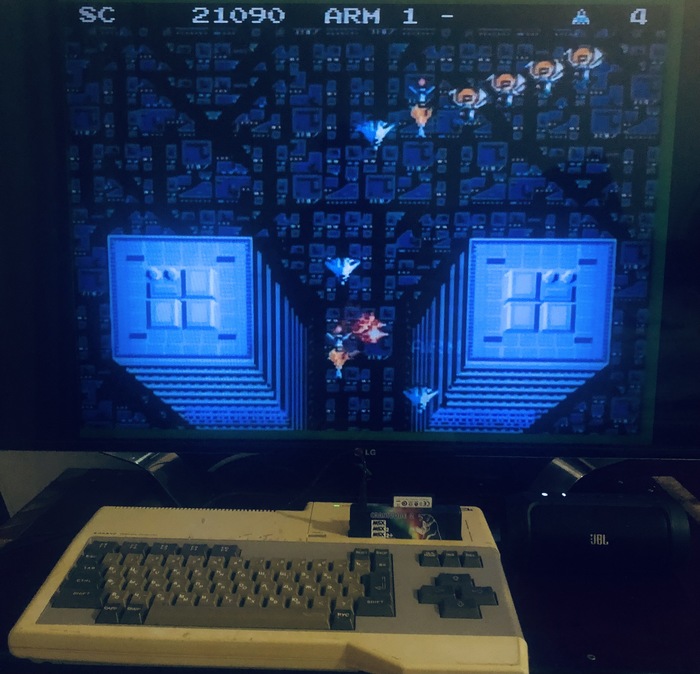

И после сборки подключаю к телевизору, вставляю картридж и вуаля

Есть неточности в описании, напишите в комментариях, я дополню\исправлю.

Надеюсь, что пост был кому-то интересен.

В следующих двух частях будут разборы ещё двух моноблоков, а потом видно будет.

п.с. если у Вас есть старые компьютерные железяки, которые хотите отправить на помойку, с радостью приму.

Как то затеял собрать очередной усилитель без заморочек, в итоге потратил почти год на его сборку и много средств)

Корпус усилителя уже вначале хотел сделать как можно компактнее, заказал вот такой пластиковый бокс посчитав что должно все влезть ведь усилитель класса АВ и такому зверьку нужно должное охлаждение.

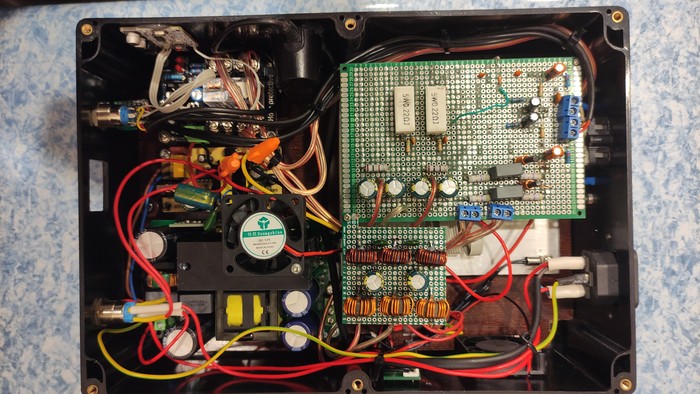

Ну тут самый смак, собирал для себя так что некоторые вещи могут показаться неприемлемы, расписывать придется долго, но я этого не любитель короче коротко и по факту)) Дно корпуса -  текстолит к нему прикручен радиатор в виде квадратика алюминия толщиной порядка 1 см , далее закреплен сама микросхема усилителя на термопасту соединенная шлейфом на плату усилителя, дорожки на плате самостоятельно тянул и залуживал медной жилой порядка 0.5 мм. кв, сами платы держаться на стойках установленных на радиаторе по диагонали.

Установлено 2 бп импульсных приобретеные с али двухполярное питание 35 вольт на 600 ватт( но это не точно, ватт 300-400 без кулера ), и бп с питанием 12 вольт 1а. Имеется платы защита от постоянки, плата регулятора кулера с датчиком температуры, плата  bluetooth 5.0 питающаяся от зарядного 5 вольт, плата фильтра ( дросселя на выходе бп для уменьшения помех по питанию ) и куча проводов, пара кнопок, разъем RCA.

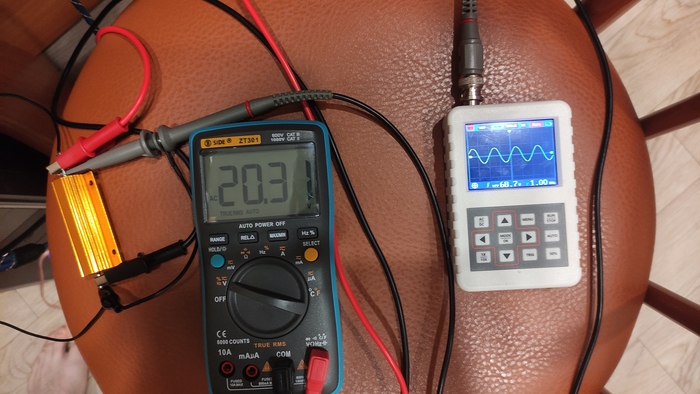

Замер мощности на нагрузку в 6 Ом.

Почти все приобретено на али, загвоздка при сборке было много от бп наводок, борьба с фоном, до регулятора громкости на энкодоре с дисплеем который пришлось снять и поставить простой потенциометр ну и по мелочи. Итог усилитель работает, мощность 66 ватт на канал в нагрузку 6 Ом ( слушаю через 4 Ом динамики все норм ) , звук радует как и тогда когда я первый раз познакомился с этими усилителями.....больше я их собирать не буду))).Извиняюсь за качество фото что смог показал.

Среди японских производителей радиоаппаратуры фирма SANYO всегда выделялась недорогой, но качественной аппаратурой. Конструкторы и дизайнеры компании старались максимально удовлетворять запросы массового покупателя и это им блестяще удавалось в течении десятков лет. Между тем, фирма SANYO появилась благодаря неординарным родственным отношениям. Впрочем, все по порядку:

В 1945 году Япония капитулировала во Второй Мировой Войне. Всем крупным компаниям, работавшим на военных, было приказано раздробится множество мелких независимых предприятий. Глава корпорации Matsushita Electric, Коносукэ Мацусита выделил несколько фабрик близкому родственнику и компаньону Тошио Иуэ. Так организовалась фирма SANYO

О степени родственных отношений: Коносукэ Мацусита был женат на сестре Тошио Иуэ. Через несколько лет Тошио Иуэ женится на Мумено Мацусита- сестре Коносукэ Мацусита. Так они стали взаимными зятьями.

Первой продукцией новоявленной японской фирмы SANYO стало устройство, до боли знакомое всем мальчишкам: велогенератор (динамо) с фарой.

В очень короткие сроки предприятие захватило более половины рынка велосипедной электрики. Так же продукция с успехом шла на экспорт-более 100 тысяч комплектов ежегодно.

Рассматривая перспективные направления развития бизнеса пришли к выводу, что будущее за производством радиоаппаратуры. За помощью в налаживании производства обратились к компании Philips. Вскоре радиоприемники SANYO начали захватывать рынок Японии. Они были красивы, компактны и дешевле импортных.

Власти США запретили экспорт радиоаппаратуры из Японии. SANYO нашел способ обойти запрет: подобрали американских посредников и начал поставки радиоприемников в разобранном виде. Американским посредникам оставалось собрать обратно и продавать под собственной маркой. Успешную схему позже применили и для поставки магнитофонов и телевизоров . К моменту снятия запрета на экспорт японских товаров у SANYO уже была крупная сеть реализации во многих странах.

Компания так же начинает производить различную бытовую технику. Это позволит SANYO стать одним из ведущих экспортеров Японии.

В 1962 году инженеры SANYO создали новый тип аккумуляторов: никель кадмиевые, отличающиеся большим сроком службы при компактных размерах . Аккумуляторы производят под маркой Cadnica.

Развитие микроэлектроники открывает новую отрасль : компактные электронные часы. В короткий срок SANYO выпускает на рынок широкий ассортимент продукции. Тут от простейших, до часов с калькулятором, солнечными батареями и с встроенным радиоприемником-на любой вкус и кошелек.

В 1975 году SANYO выкупает у американской компании Emerson Electric дочернюю компанию Fisher Corporation .Производителя высококачественной аппаратуры Fisher, Emerson Electric приобрела в 1965 году. Чтобы быстрее окупить покупку, начали продавать дешевую аппаратуру под лейблом Fisher. Покупатели быстро раскусили надувательство и афера провалилась. Emerson Electric потеряла интерес и продала все права SANYO. Для восстановления имиджа торговой марки Fisher пришлось даже возродить производство комплектующих. Доверие покупателей к марке Fisher удалось восстановить. Правда уже в 80х, кроме аппаратуры класса Hi-End под маркой Fisher выпускалась и Hi-Fi "балалайки"

Но у потребителей никаких претензий не было-соотношение "Цена-качество" вполне устраивало.

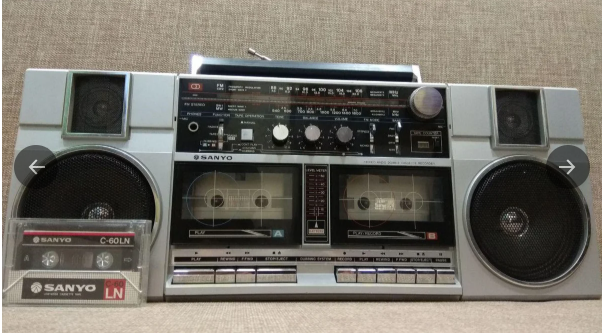

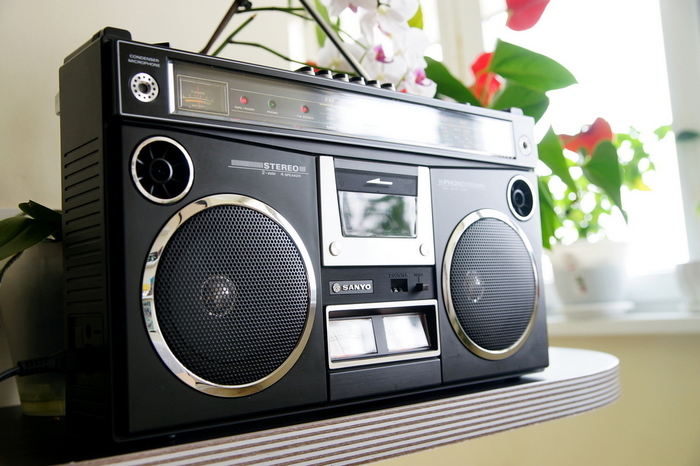

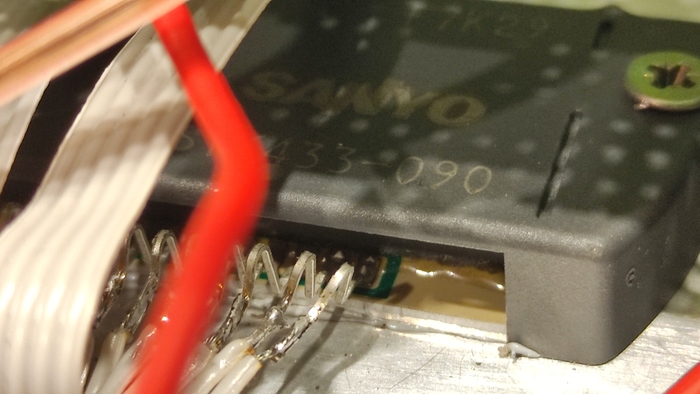

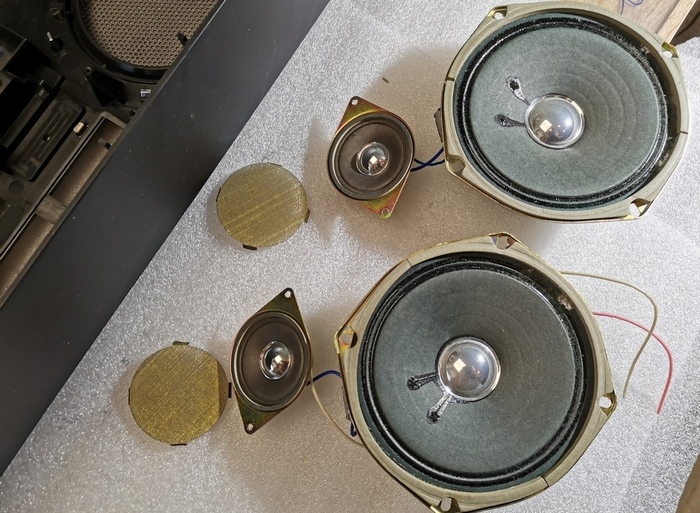

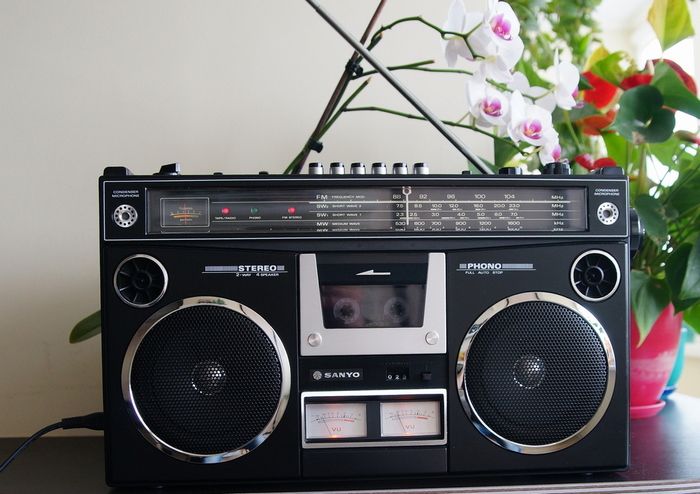

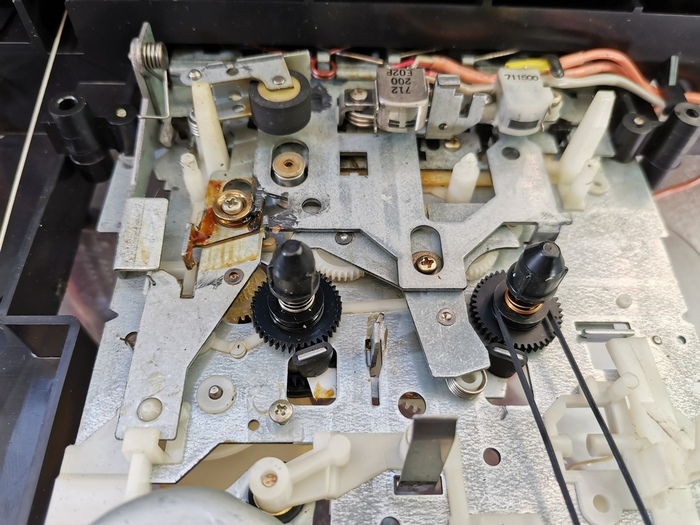

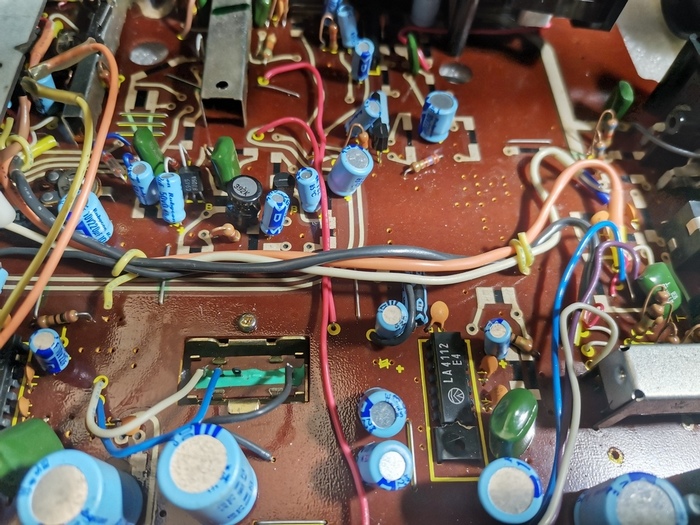

Наступление эры "бумбоксов" становится для Sanyo золотой жилой. В отличии от других крупных конкурентов (Sony, Sharp, Toshiba, Nec), у Sanyo не было своих исследовательских центров. Тактика была в быстром выявлении внедренных новшеств конкурентов, быстрая доработка и внедрение на своей аппаратуре. Хоть новшества внедрялись позже чем у конкурентов, но они уже были доработаны и лишены "детских болезней". Объемы экспорта практически удваивались каждый год. Денежный оборот фирмы возрос в 12!!! раз.

К середине 80х ассортимент одновременно выпускаемой SANYO продукции перевалил за 300 моделей, а годовой объем выпуска достиг 15 миллионов шт.

Идиллия закончилась в 1991 году-лопнувший экономический пузырь японской экономики резко поднял курс йены и экспорт стал убыточным, еще и резко упал спрос внутри страны.

Оптимизация бизнес -процессов и закрытие низкорентабельных производств на время стабилизировали ситуацию. Компании выходит из убыточности и перепрофилируется на перспективные направления. На начало 2000х компания занимала 30% рынка цифровых фотоаппаратов, 15% рынка телепроекторов. Развивается производство солнечных батарей и аккумуляторов. Казалось, что компания смогла родиться второй раз.

Землетрясение 2004 года стала пропастью для фирмы SANYO, их которого не выбраться. Все принятые меры не помогали даже остановить падение финансовых показателей компании. Началась распродажа подразделений и сокращение сотрудников. Некогда огромная корпорация рассыпалась на глазах. В 2009 году все оставшееся имущество и активы фирмы SANYO выставили на продажу. Кредиторам досталось 4 млрд 600 млн долларов в компенсацию убытков. Покупателем стал Panasoniс.

Так закончилась история некогда знаменитой фирмы. Она не отличилась "самой-самой" аппаратурой среди конкурентов, но ей всегда удавалось удерживать оптимальное соотношение "цена-качество", за что и была любима покупателями.

источник

История становления компании SANYO не сильно отличается от других фирм Японии. Так же начинали практически «как бы свести концы с концами», но вовремя смекнули, что будущее за радиоаппаратурой и начали с выпуска радиоприемников.

Схема приемника не отличалась от конкурентов, а вот дизайн оказался гораздо удачней. Объемы продаж пошли в рост. Тут еще президент компании удачно съездил в США и договорился об экспорте продукции через радиофирмы США. Причем часть моделей приемников поставлялась в США в несобранном виде, давая заработать на сборке партнерам. По такой же схеме позже начали поставлять магнитофоны и телевизоры.

К середине 60х годов SANYO становится одним из ведущих экспортеров Японии.

В 1962 году инженеры SANYO придумали новый тип аккумуляторов: никель-кадмиевые. Новшество получает торговую марку Cadnica. Это изобретение на долгие годы обеспечит приоритет в автономной аппаратуре.

Еще одним направлением деятельности становится производство электронных наручных часов. В ассортименте от простейших, до часов с калькулятором, солнечными батареями и с встроенным радиоприемником.

В 1975 году SANYO выкупает у американской компании Emerson Electric дочернюю компанию Fisher Corporation.

Emerson Electric купила компанию Fisher в 1965 году. «Эффективные менагеры» начали продавать дешевый ширпотреб под маркой элитной аппаратуры Fisher. Покупатели быстро раскусили надувательство и продажи встали. SANYO восстанавливает производство комплектующих для Fisher и возвращает имидж компании. Справедливости ради надо заметить, что кроме аппаратуры класса Hi-End под маркой Fisher выпускалась и Hi-Fi «балалайки».

Но у потребителей никаких претензий не было – соотношение «Цена-качество» вполне устраивало.

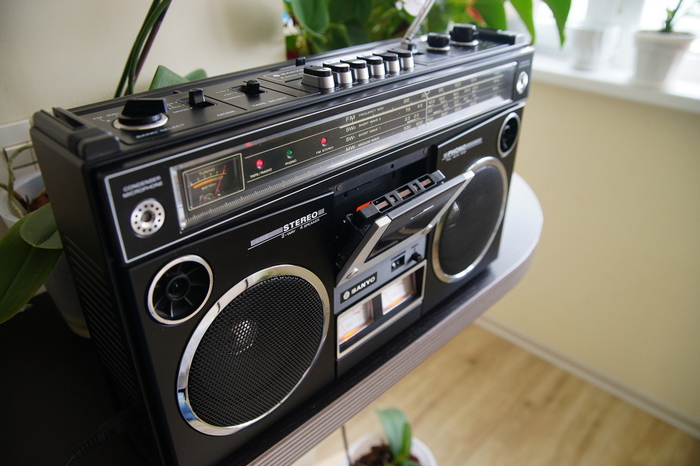

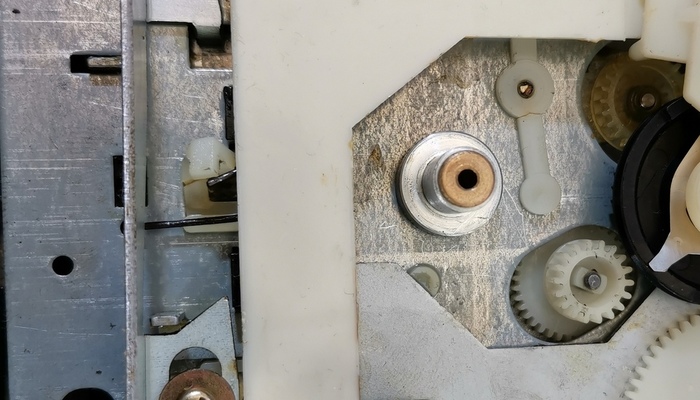

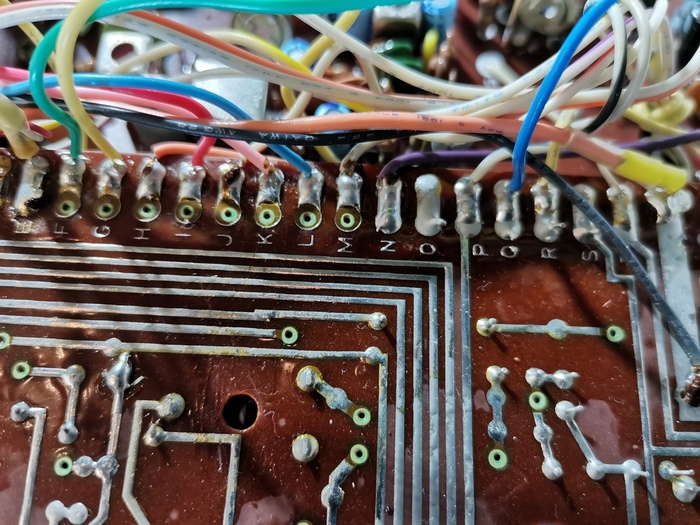

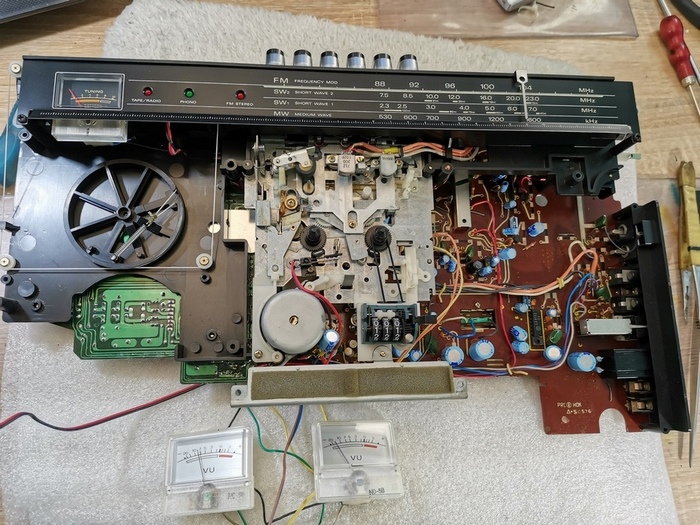

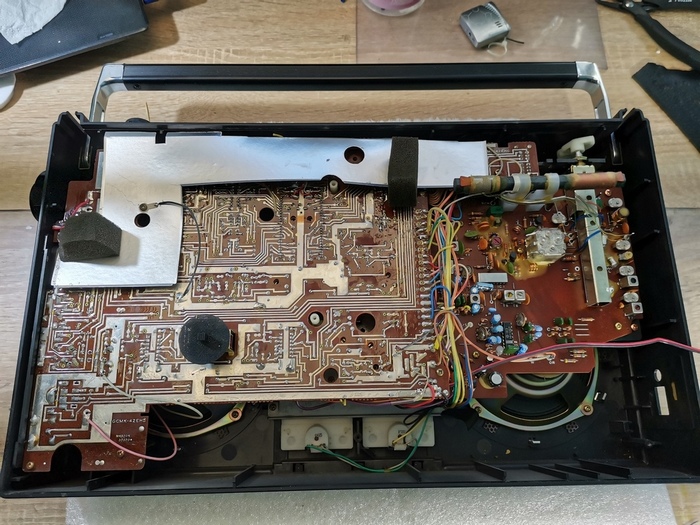

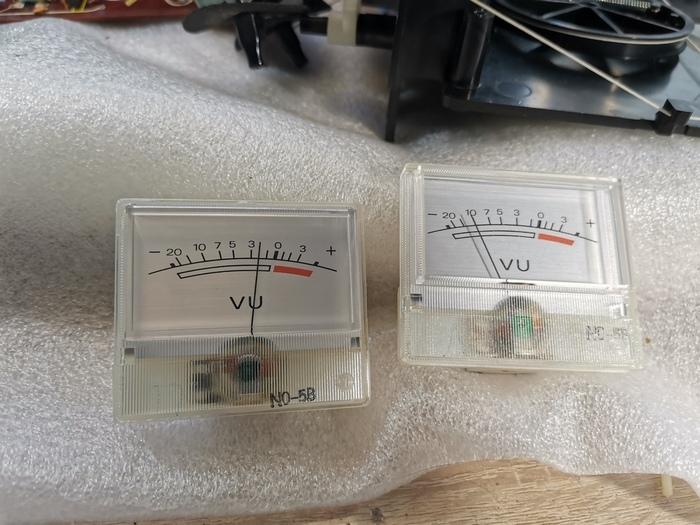

Наступление эры «бумбоксов» становится для Sanyo золотой жилой. В отличии от других крупных конкурентов (Sony, Sharp, Toshiba, Nec), у Sanyo не было своих исследовательских центров. Тактика была в быстром выявлении внедренных новшеств конкурентов, быстрая доработка и внедрение на своей аппаратуре. Хоть новшества внедрялись позже чем у конкурентов, но они уже были доработаны и лишены «детских болезней». Объемы экспорта практически удваивались каждый год. Денежный оборот фирмы возрос в 12!!! раз.

К середине 80-х ассортимент выпускаемой SANYO радиоаппаратуры перевалил за 300 наименований, а годовой объем выпуска достиг 15 млн. шт.

Идиллия закончилась в 1991 году – лопнувший экономический пузырь японской экономики сказался на всех экспортерах, еще и резко упал спрос внутри страны.

Для выхода из убытков сворачиваются все низкорентабельные направления. Принятые меры позволяют компании выйти из убыточности и развивать перспективные направления. На начало 2000х компания занимала 30% рынка цифровых фотоаппаратов, 15% рынка телепроекторов. Развивается производство солнечных батарей и аккумуляторов.

Землетрясение 2004 года нанесло непоправимый ущерб компании. Для компенсации убытков пришлось продать подразделение Kyocera и сократить штат сотрудников, но этого оказалось мало. В 2009 году было принято решение о продаже всей компании SANYO. Покупателем стал Panasoniс. Сумма сделки составила 4 млрд. 600 млн. долларов.

Так закончилась история некогда знаменитой фирмы. Она не была флагманом среди конкурентов, но ей всегда удавалось удерживать оптимальное соотношение «цена-качество».

источник

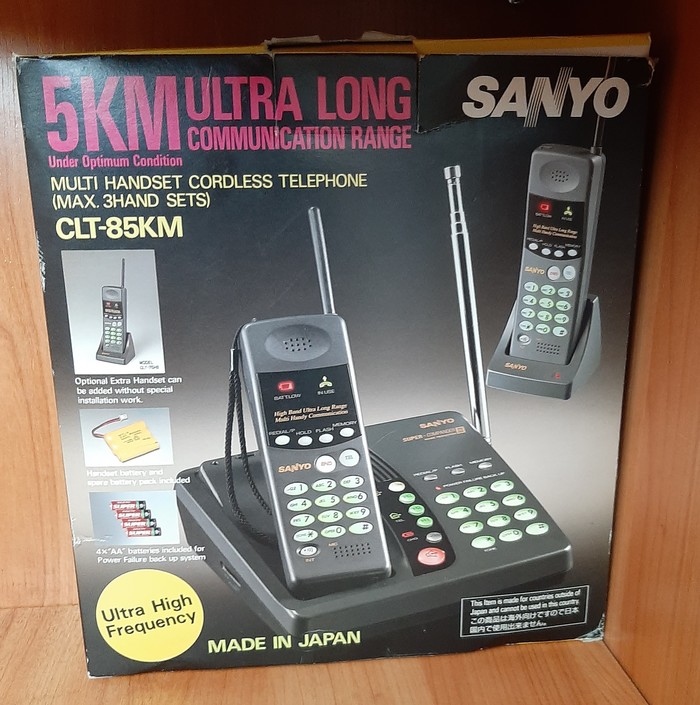

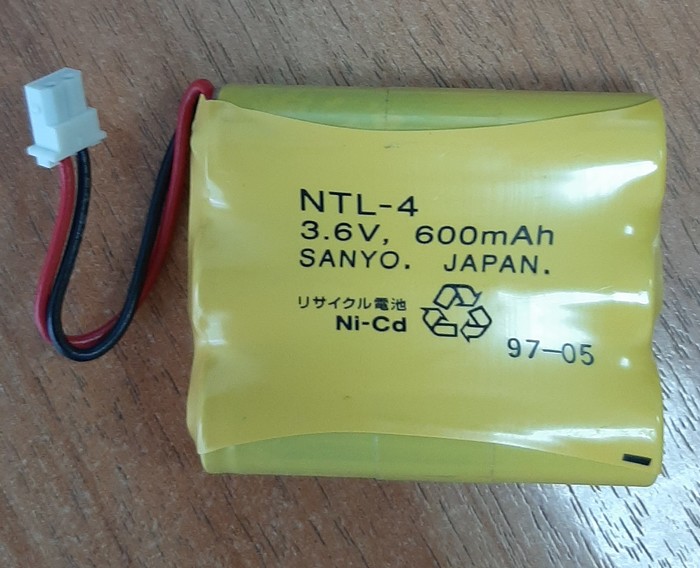

Вспомнил что на работе трудится вот такой раритет. 1997 год, оригинальная Япония. Даже коробка со всем комплектом на складе нашлась. Когда АКБ шли оригинальные, меняли раз в три года, Киталия работает максимум год.
