Привет пикабушники!

Тут народ пошучивал цитатой из песни В.С. Высоцкого, да и "нашутился".  Принесли в ремонт тюнер "GRUNDIG R 2000" с жалобой "не работает". Включаем в сеть и видим, что не работает укв (FM) диапазон. На ДВ и СВ что то тарахтит, но вещания нет (ФРГ не послушать). Так же отсутствует подсветка шкалы. Шуршит регулятор громкости и тембра НЧ.

Корпус немного проломлен (привет почте России).

Вскрываем.

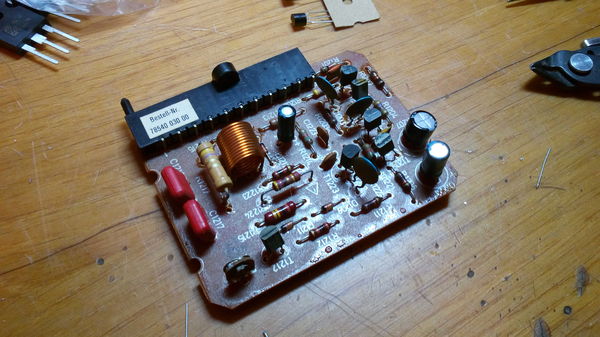

Прелестно, снова куча тантала (синенькие капельки). Блок отвечающий за прием FM находится справа в экране. Открываем его.

Визуально выглядит все целым, поэтому начинаем с проверки напряжения питания приходящего на блок. На блок приходит 28 В вместо 15 В. До микросхем питание не доходит, так как защитный резистор сгорел и обесточил их. Идем в блок питания, тут неисправен транзистор стабилизатора BD135.

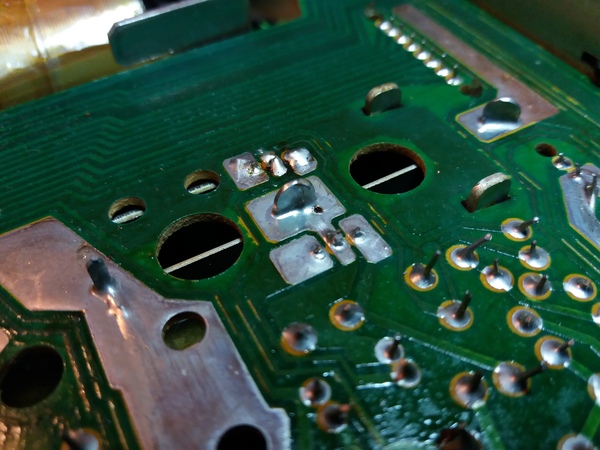

Меняем его на новый и восстанавливаем цепи питания микросхемы (защитный резистор ушел в обрыв). Все заработало. Дополнительно проверяем и пропаиваем узлы, которые имеют подозрительное состояние пайки. Проверяем все электролиты, и принимаем решение поменять все танталовые, ибо часть из них уже в плохом состоянии. Регуляторы громкости и тембра лечим химией.

Устанавливаем новые лампочки подсветки. Почему не светодиоды? Да просто они больно "направленные", а лампочка излучает во все стороны.

Электролиты больших номиналов с выбитыми клапанами - их тоже необходимо менять.

При проверке один показал около 1000 мкФ, второй около 500 мкФ, а номинал емкости 15000 мкФ. Меняем на 2: 10000 + 4700 мкФ.

Корректируем ток покоя усилителя и ставим на электропрогон. Мне понравился этот тюнер по качеству звука и приема, очень удобная система настройки.

Всем спасибо за внимание!

Денис, г. Самара

Приветствую пикабушники!

Вижу, что тема защиты акустических систем (АС) стала интересна читателям. Как и обещаю выкладываю схему, которую я использую. Постараюсь изложить теорию попроще, чтобы было понятнее начинающим и смогли почерпнуть что то новое.

При постройке своего усилителя на на латеральных полевых транзисторах и микросхеме LME49830 встала задача защиты АС и плавного включения усилителя. Плавное включение усилителя необходимо из за использования больших величин фильтрующих емкостей в питании. Известно, что разряженный электрический конденсатор в первые моменты подачи на него напряжения фактически эквивалентен перемычке. Чем больше емкость - тем "толще перемычка". Поэтому при включении напряжение падает на внутреннем сопротивлении открытого диода и омическом сопротивлении вторичной обмотки, что может привезти к выходу из строя диодного моста или трансформатора. Чтобы уменьшить "пусковой ток"  используется плавный старт. В самом простом случае в первый момент времени усилитель включается через постоянный резистор небольшого номинала. Раз упомянули конденсаторы то крайне не рекомендую их разряжать через замыкание отверткой и т.д. так как весь ток пойдет через эквивалентное внутреннее сопротивление конденсатора, что приведет к его постепенному выходу из строя. Рекомендую разряжать при помощи постоянного резистора в несколько сотен Ом или использовать лампу накаливания.

За поисками схемы я отправился в интернет и нашел подходящую для моего случая схему за авторством М.Шушнова из г.Новосибирска. Для моих задач она подходила еще и тем, что позволила сделать включение усилителя при помощи кнопки без фиксации. Приобретенный мной корпус к сожалению был не комплектным.  Полная статья с описанием легко гуглится по запросу "Схема защита АС Шушнов". Обращаю внимание, что емкость конденсатора C9 указано не правильно, она должна быть 100n или 0,1 мкФ. В принципе в таком виде она и поселилась в моем УМЗЧ.

В усилителе я разбил эту плату на 2, чтобы поместить все в корпус.

Для более простых задач, как например в "Одиссей-001" можно использовать упрощенный вариант (прошу простить за качество, но суть понятна):

Реле может питаться и от другого источника, например на 24 В. Важным условием нормальной работы этой схемы является то, чтобы конденсаторы на плате защиты разряжались быстрее чем в усилителе мощности. То есть для питании этой платы лучше использовать отдельный выпрямитель от сетевого трансформатора с небольшим номиналом фильтрующей емкости. При необходимости можно использовать стабилизатор напряжения (например, питание усилителя 35 В, используем реле на 24 В. Излишек напряжения высаживаем на стабилизаторе типа 7824 или LM317). Транзисторы на входе можно ставить практически любые маломощные. Транзистор управления реле можно заменить полевиком. Реле желательно использовать как можно мощнее. Это связано с тем, что площадь контакта будет больше, что крайне важно для больших токов, протекающих между АС и усилителем. Попытался донести мысль как смог. Если кто то желает дополнить - прошу.

Спасибо за внимание!

Денис, г. Самара

Приветствую пикабушники!

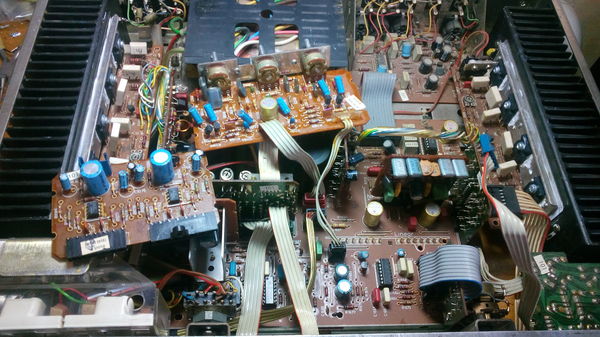

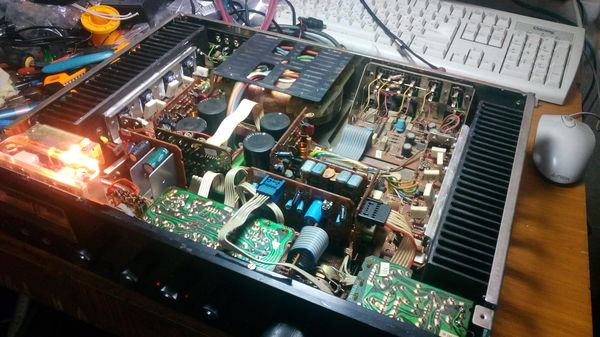

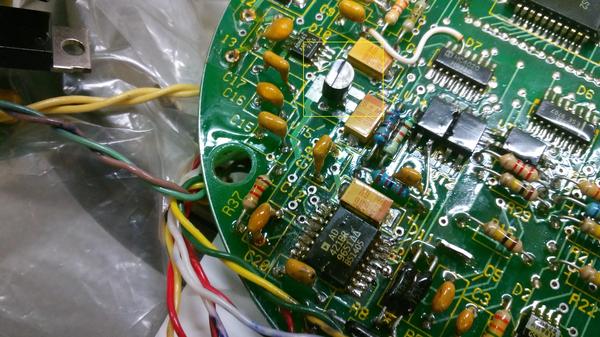

Сегодня в ремонте предварительный усилитель (далее пред) фирмы "GRUNDIG VX 7500". Поступил пред с жалобой на плохую работу переключателя усиления, шорохи переменных резисторов и некоторых переключателей. Как и в большинстве ранее описанных ремонтах аппаратуры фирмы GRUNDIG в данном преде используются танталовые конденсаторы ("синенькие капельки"). У них со временем появляется утечка, либо падает электрическая емкость.

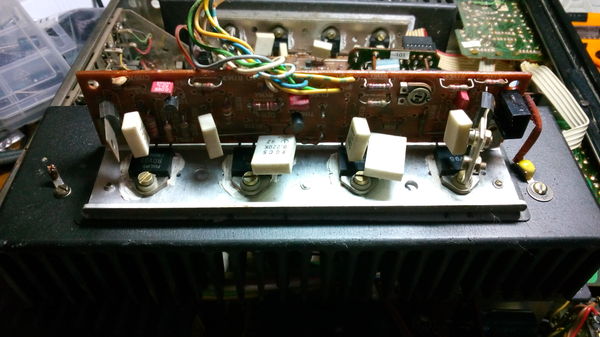

Прежде всего, заменим их на новые электролитические конденсаторы (смысл менять только дохлые нет, ибо через некоторое время при работе они могут так же выйти из строя. Проверено на собственном опыте). Так же проверим при помощи ESR-метра состояние всех электролитов. Часть неисправных тоже под замену. Пропаиваем подозрительные пайки. Чаще всего это выводы мощных транзисторов (т.к. нагреваются и тепло рассеивается через выводы на фольгу печатной платы. Соответственно процесс нагрева и охлаждения приводит к появлению дефектов пайки).

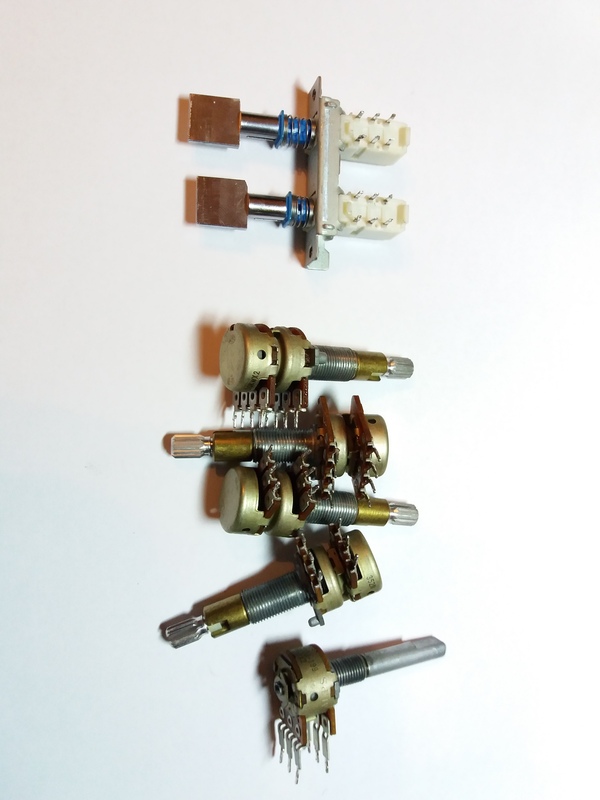

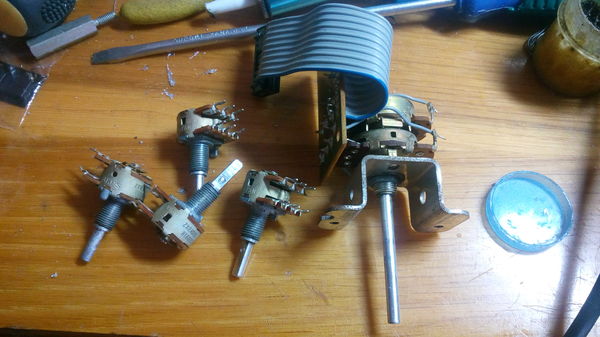

Демонтируем переменные резисторы и переключатели выходов. И очищаем их.

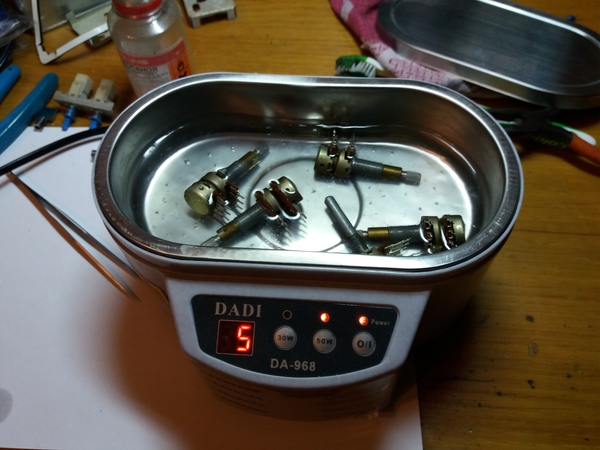

Переменники погружаем в ультразвуковую ванную со смесью из ацетона и изопропанола. После чего их высушиваем и смазываем вазелином.

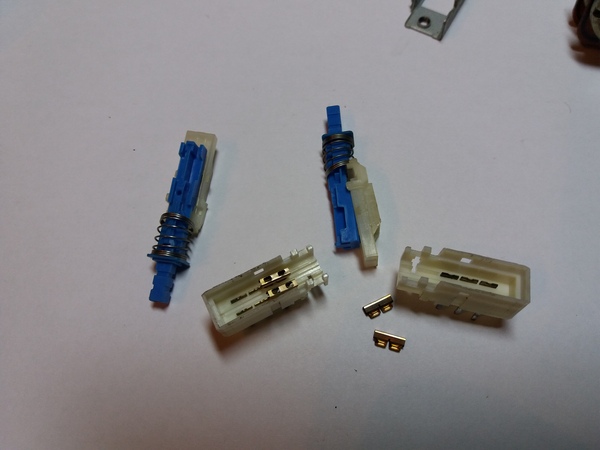

Переключатели разбираем и очищаем при помощи стёрки и химии "KONTAKT 60".

Собираем в кучу и делаем электропрогон в несколько часов. Пред кстати пред очень хороший по звуку, но я бы выкинул часть переключателей через которые идет сигнал (переключатель MONITOR и CAL.).

Спасибо за внимание!

Денис, г. Самара

Приветствую уважаемые пикабушники!

Брату давно хотелось обзавестись усилителем, и я решил сделать не большой призент к его дню рождения (12 августа). Почему выбор пал на Одиссей -001? Мне когда то приносили такой усилитель на ремонт и мне понравилось как он звучит. Да и по цене он не дорогой. На всем известном интернет сайте нашел подходящий усилитель с хорошим внешним видом. Через недельку забрал прибор из ТК.

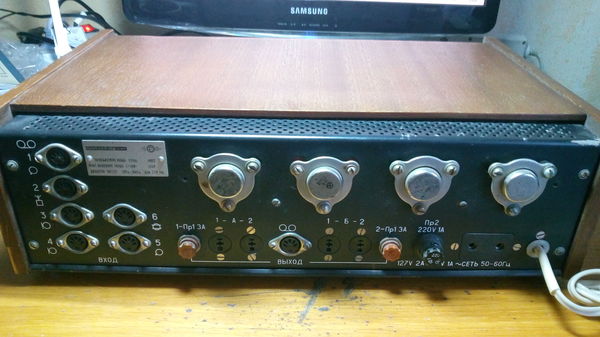

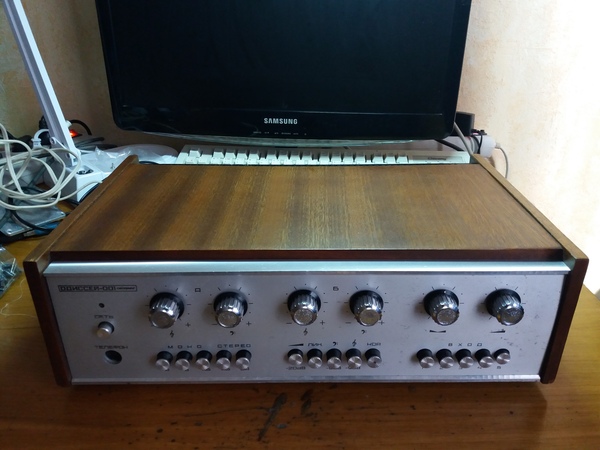

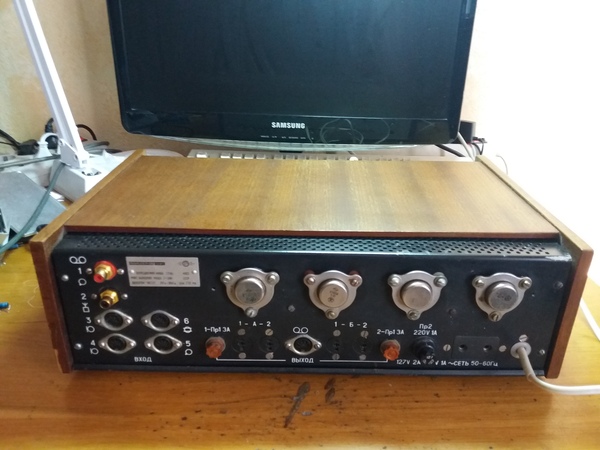

В целом выглядит не плохо. Все ручки целые. Жалко нет решетки закрывающей мощные транзисторы (а они под напряжением).

Вскрываем:

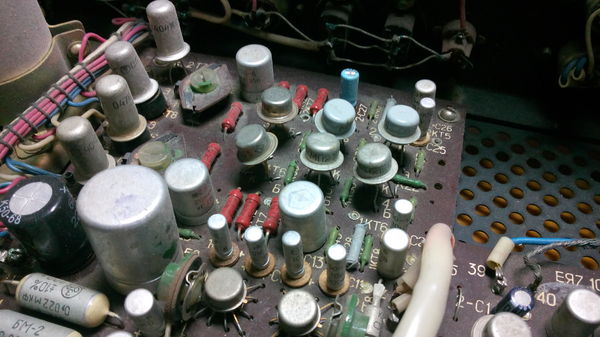

Мммм германий...

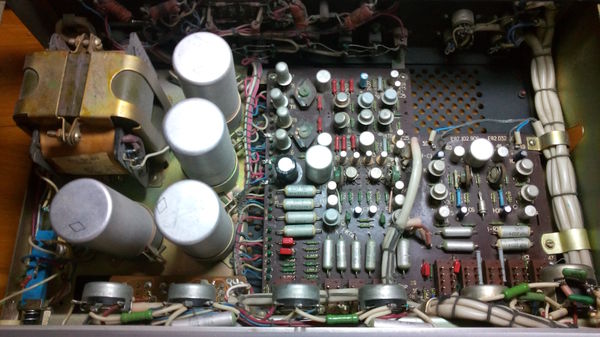

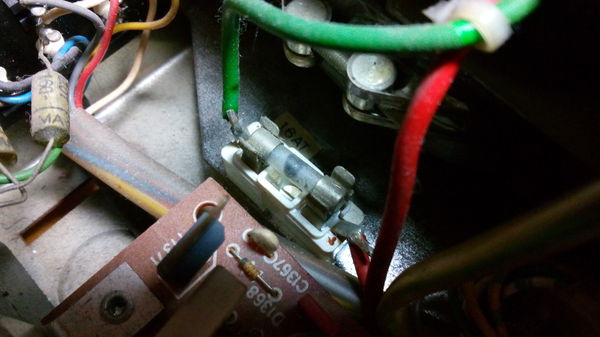

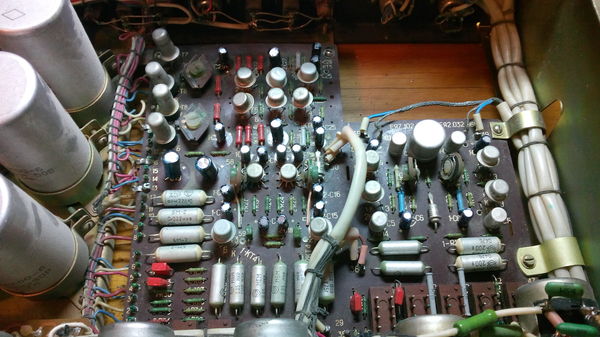

Практически не копанный и это хорошо. Прежде всего проверяем в каком положении поставлен предохранитель перед первым включением. Прибор "мультивольтажный" и не хотелось бы его сжечь). Меняем электролиты. Проверяем состояние бумажных конденсаторов. Решил все не менять, т.к. "левая часть платы" на фото не будет использоваться.

Первое включение показало, что неисправен правый канал. Развалился сетевой выключатель типа ПКН-41, а так же заметил, что плоховаты регуляторы начального тока покоя.

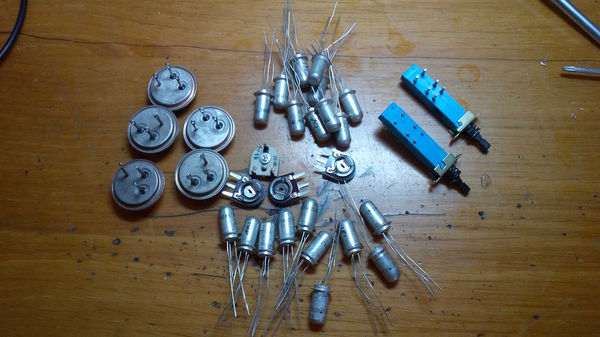

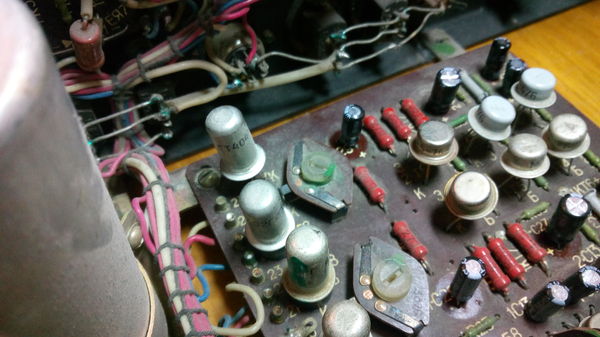

Закупаем запчасти. Транзисторы отбираем по коэффициенту усиления. Таких же подстроечных резисторов не было, пришлось купить "вертикальные".

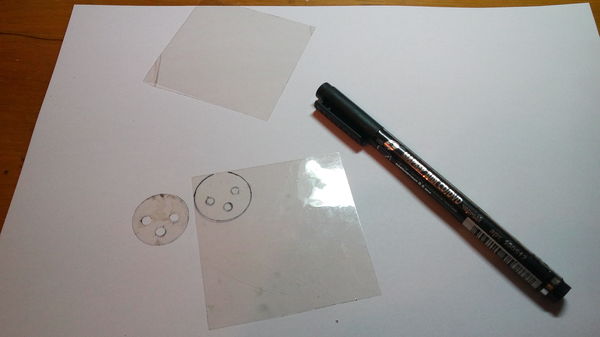

Снимаем все мощные выходные транзисторы. В правом канале они оказались неисправными. Так же состояние теплопроводящей подложки вызвало сомнения, поэтому ее нужно заменить. Прокачиваем скилл "ловкость рук и никакого мошенничества".

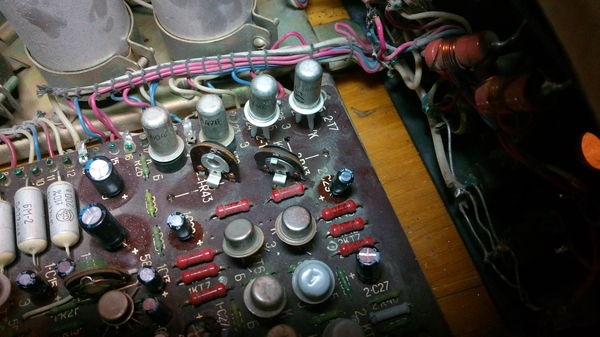

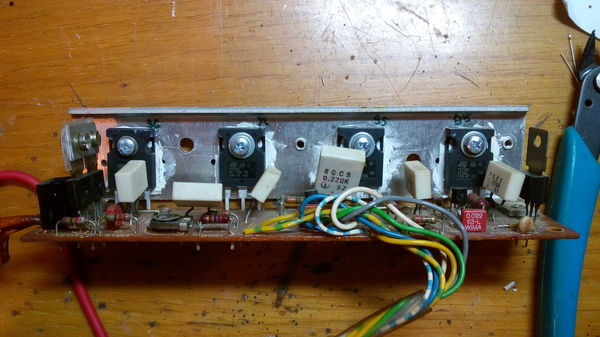

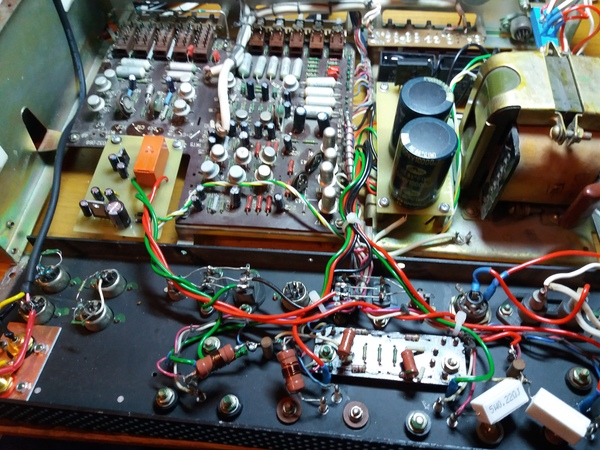

Устанавливаем мощные выходные транзисторы на свеженькую КТП-8. Меняем вышедшие из строя транзисторы типа ГТ404(2) и устанавливаем новые регуляторы тока покоя и выключатель ПКН-41.

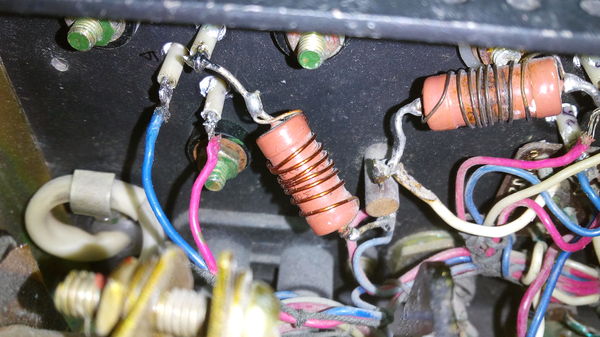

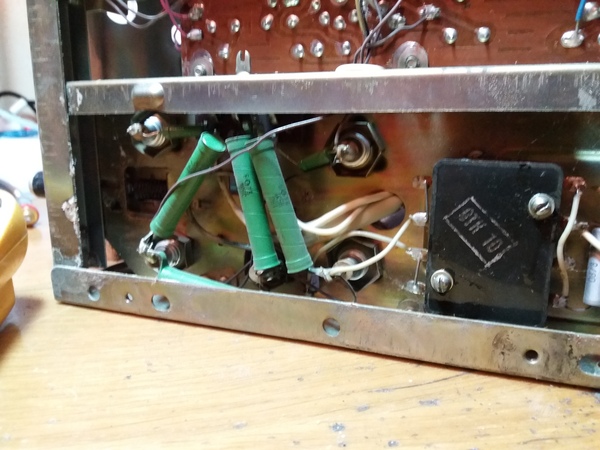

Включение показало, что усилитель заработал и начал воспроизводить звуковой сигнал. Однако ввела в ступор большая разница тока покоя между двумя транзисторами одного канала. Виной всему "гении", которые намотали дроссель на резисторе МЛТ-2 проводом ПЭВ, вместо использования нихрома или константана (что бы получить низкоомный резистор).  Меняем их на современные в керамическом корпусе.

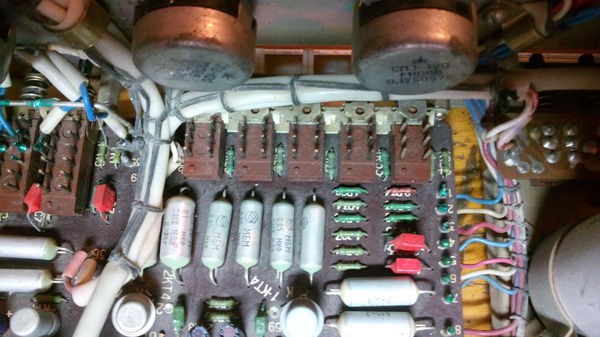

Работа усилителя показала, что необходимо менять блок переключателей на передней панели и чистить все регуляторы. Блок переключателей П2К приобрел новый. Сигнал на усилитель решил подавать напрямую на регулятор громкости, ибо большое количество коммутационных изделий влияет на качество звука.

Данные процедуры помогли избавится от шорохов. Устанавливаем новый выпрямитель и конденсаторы питания (2 х 10000 мкФ). Меняем "хиленькую" проводку на "потолще" и делаем общую землю в точке соединения конденсаторов питания. Так же меняем провода в цепи 220 В.

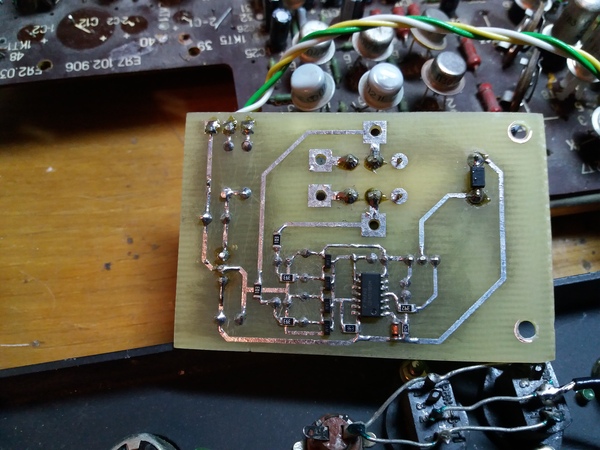

При этом "басы" стали заметно лучше. Собираем плату защиты АС. Она помогает избегать щелчков при включении и выключении усилителя из сети.

В качестве входных разъемов устанавливаем два RCA-разъема (более одного входа делать смысла не имеет). Монтируем плату защиты и подключаем ее к выходному разъему.

Собираем в кучу и тестируем.

Покупаем полироль для мебели и освежаем корпус.

Брат был доволен подарку, теперь озадачен поисками акустических систем.

Спасибо за внимание!

Денис. г. Самара

З.Ы. Отвечая на вопрос стоило ли оно того, чтобы убить на него свое время? Да, я получил удовольствие от этого процесса и мне не важно, сколько это заняло времени и количества денег.

Приветствую Вас уважаемые пикабушники!

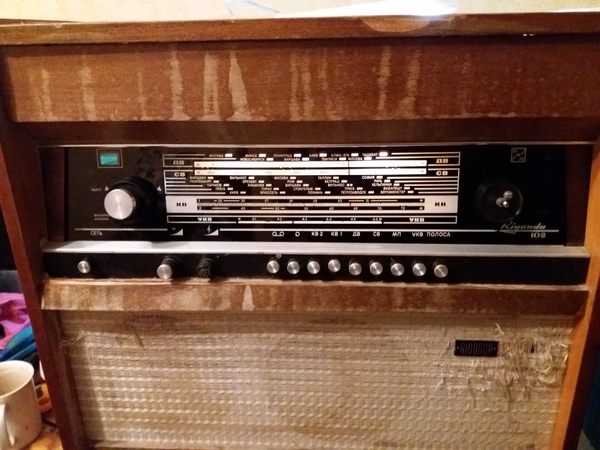

Сегодня займемся профилактикой радиолы "Ригонда 102" Рижского радиозавода. Я обычно не берусь за ламповые дела, но мне предложили найденный в том же сарае калькулятор и я согласился. Плюсом еще было желание понастальгировать. В школьные годы любил послушать ночью КВ диапазон. Вот такой агрегат. Владелец просил оживить электронику, корпусом займется сам.

Первое включение после замены предохранителя показало, что регулятор громкости истерзан в хлам. Громкие шорохо. Вынимаем шасси из корпуса.

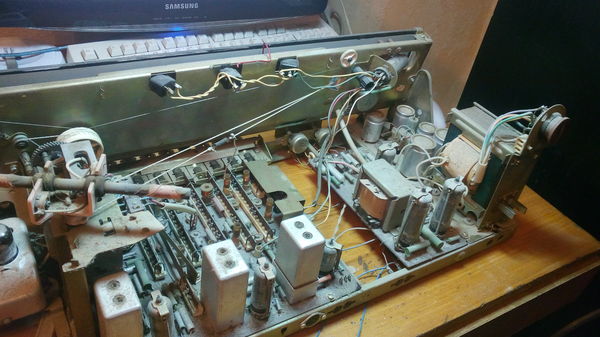

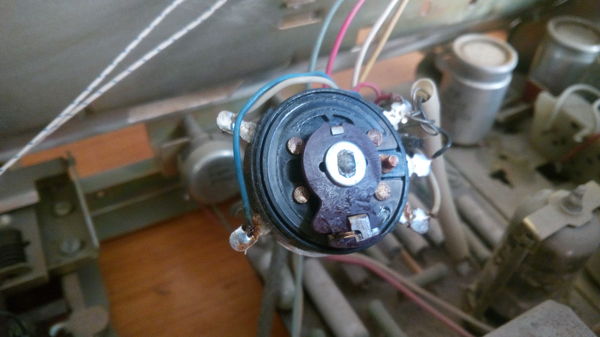

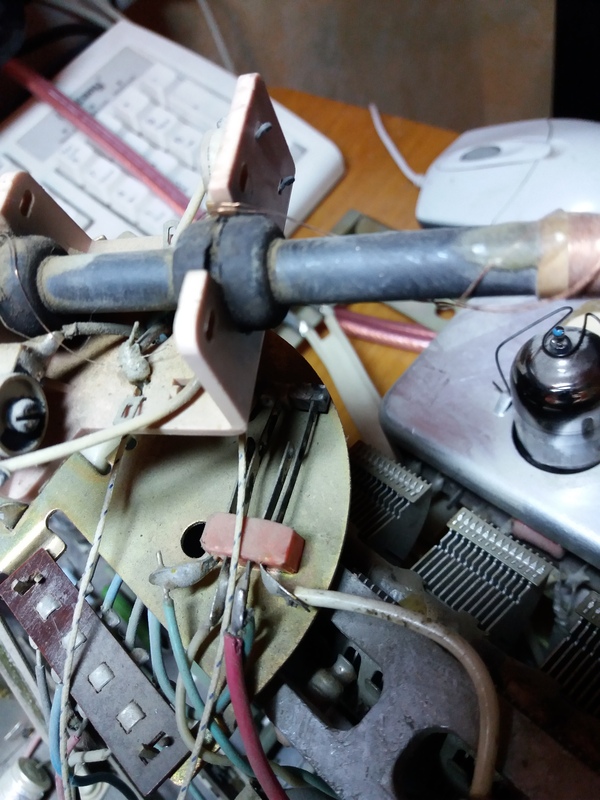

Демонтируем стеклянную шкалу и снимаем регулятор.

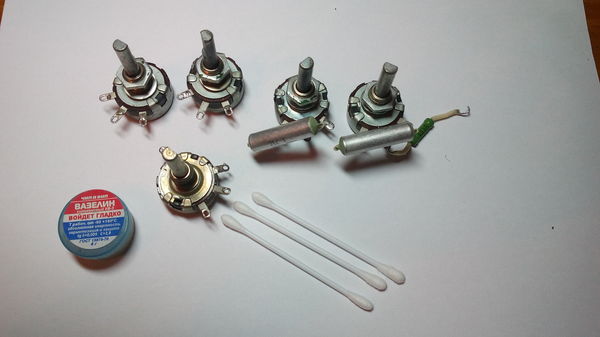

Очищаем "Контактом" и смазываем вазелином. Устанавливаем обратно. Подключаем шасси в сеть и проверяем работу блока питания.

Электролиты в норме, наряжения в норме. Подключаем акустику,  кидаем в качестве антенны кусок монтажного провода на балкон и пытаемся, что нибудь поймать. Благо регулятор громкости теперь работает четко. На УКВ диапазоне поймал станции и это радует. Переходим на КВ диапазон - здесь практически ничего не ловит. Причиной этой неисправности крылись в контактах отключающих магнитную антенну. Магнитная антенна расположена внутри корпуса и ее положение можно менять при помощи внешней ручки.

Очищаем контакты и диапазоны КВ, СВ и ДВ заработали. Еще выяснился косяк с шуршащими регуляторами тембра. Их аналогично разбираем и очищаем.

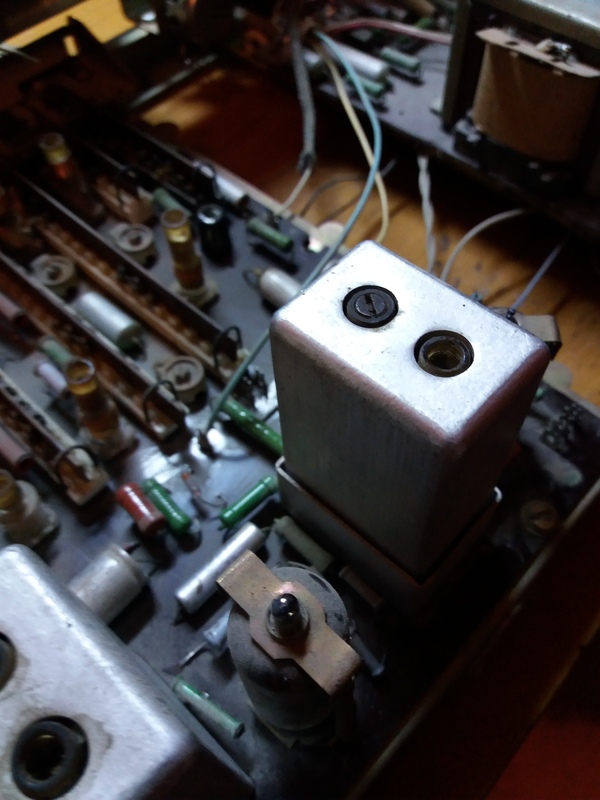

При прослушивании радиостанций было замечено влияние на качество при механическом воздействии на контур детектора.

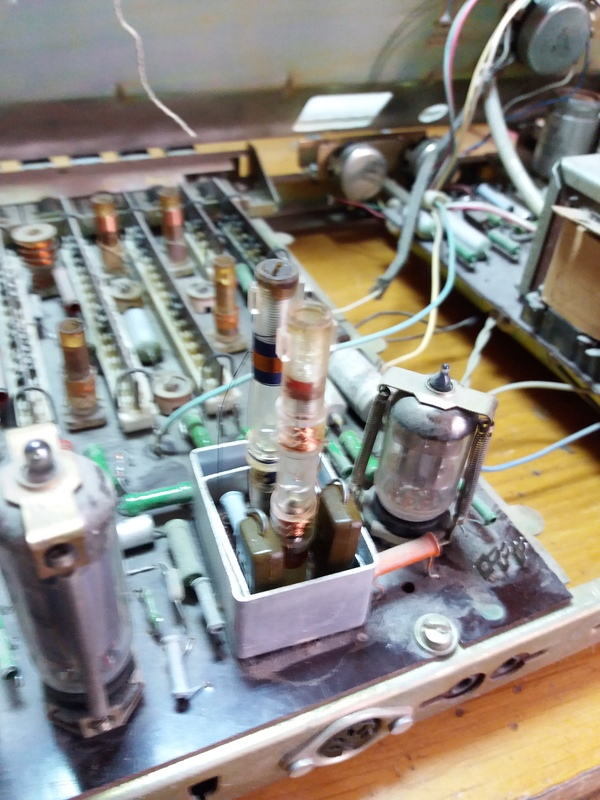

Осмотр показал, что отвалились катушки и свободно болтались внутри чехла. Полная разборка и проклейка помогла побороть эту проблему.

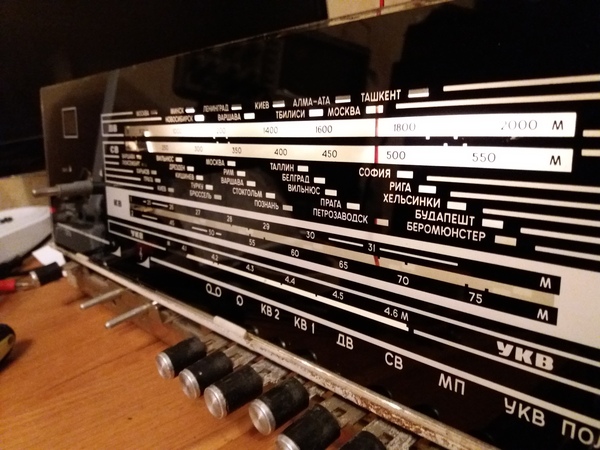

Отмываем шкалу и устанавливаем на шасси. Тестируем это чудо на столе.

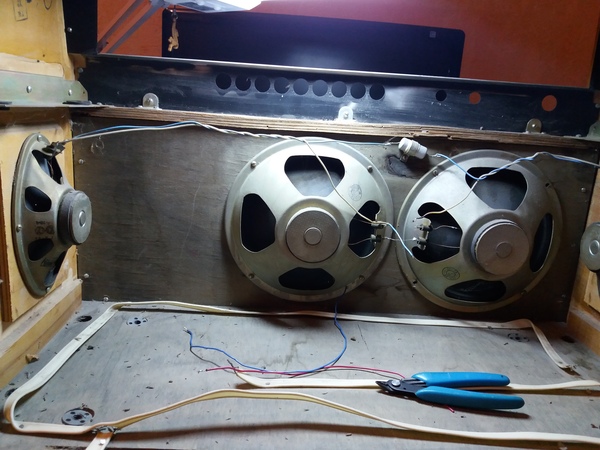

Подготавливаем корпус. Решил поставить винтовые клеммы для подключения динамиков.

Слушаем)

Проигрыватель винила, к сожалению, требует замены ЭПУ. Но 33 скорость работает. Думаю владелец сам найдет донора на авито.

Всем спасибо за внимание! Ну и конечно, какой это винтаж без томных красавиц?? Тут она правдо одна.

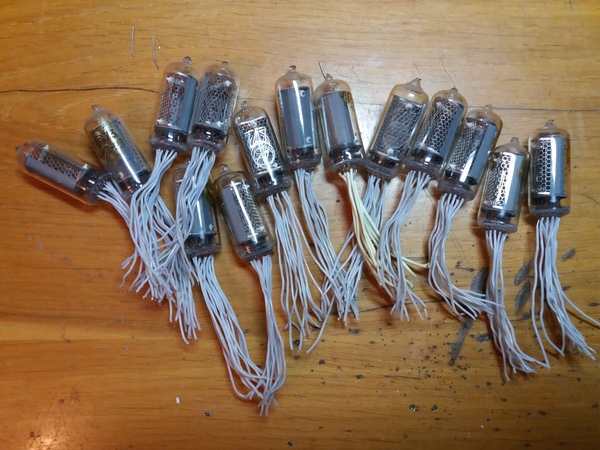

С.Ы. Вот мой хабарок: индикаторы ИН-8 снятые с калькулятора.

Денис. г. Самара
