Печатная плата. Текстолит. Фоторезист.
Художникам привет) Материалы другие, а тоже красиво
Если заинтересует запилю пост с подробной инструкцией и особенностями...
0 просмотренных постов скрыто
Фоторезист пленочный или жидкий?
Пока сам не попробуешь, на грабли не ступишь – сложно говорить.
Так и тут, мнения разделились, кому больше нравится пленочный, а кто наоборот, уважает только жидкий.
По началу проблемы могут возникнуть и с тем и с другим, но если разобраться, то у каждой технологии есть свои достоинства и недостатки. Этим и надо пользоваться!
Для тех кто использует только один метод, или до сих пор сидит на ЛУТе я снял сравнительное видео, с обоими процессами и рекомендациями по ним.
Легенда о сотворении платы
В прошлых постах были вопросы, как я делаю платы, что ж...
Присаживайтесь и послушайте удивительную историю....
Очень и очень давно не было ничего, не было даже самого простого электронного устройства, было темно и не светили в домах даже лампы накаливания.
И создал завод текстолит. Был он медный и не красивый.
Отделил электронщик текстолит от общего куска и увидел, что это хорошо.
Сказал электронщик: "тут много грязи и жира, надо чистить".
И почистил текстолит. Стал он чистый и блестящий.
Но не было на нем дорожек и места для деталей и понадобился фоторезист. И создал завод фоторезист.
А после стал он отделять дорожки на меди и напечатал принтер для электронщика фотошаблон...
И сказал электронщик: "Да будет свет!". И был свет.
Но после проявки медь была на месте и мешала сильно.
И создал завод для электронщика Хлорное железо
И была уничтожена лишняя медь.
Но плата после этого была пуста и безжизненна, не было на ней ни жизни, ни зелени. И создал завод для электронщика паяльную маску.
А потом были обрезаны края железными ножницами и получилась печатная плата.
Спасибо за внимание, с вами был ElKotto :)
Показать полностью
20
Изготовление печатной платы при помощи фоторезиста.
Дорогой, но эффективный способ сделать качественную плату.
Используется позитивный фоторезист Cramolin. Такой же алгоритм действий при использовании Positiv20.
Текстолит стоит пилить с небольшим запасом, так как при нанесении фоторезиста образуется наплыв по контуру.
Сушить плату с нанесённым фоторезистом при 70° обязательно!! иначе рисунок платы смоется при проявке.
Для засветки необходимо использовать лампу с ультрафиолетовым излучением. При её отсутствии можно использовать энергосберегающую лампу, т.к. она тоже излучает ультрафиолет, но в этом случае увеличивается время выдержки.
В качестве проявителя используется "Крот", основным компонентом которого является гидроксид натрия (NaOH). Если дорожки смываются проявителем, то стоит уменьшить концентрацию NaOH.
Вместо ацетона для смывания фоторезиста можно использовать неразбавленный раствор "Крота".
Показать полностью
Наконец переставил руки в плечи.
В общем некоторое время назад начал осваивать изготовление печатных плат. Вот что стало получаться:

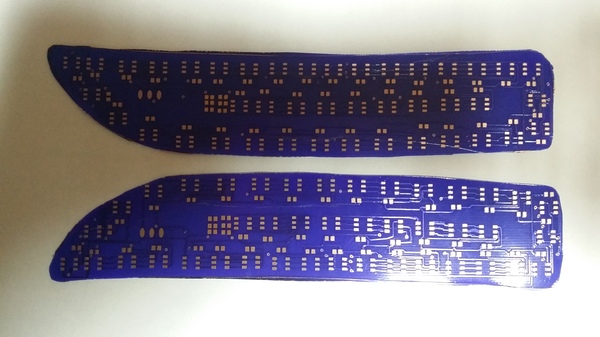

Это платы для Лады "Ларгус" замена штатных котафотов в бампере, на противотуманные фонари. Платы односторонние. Делалось с помощью фоторезиста.
Может кому и интересно.
ЗЫ Факт в том , что подобные технологии обсуждаются на спец ресурсах. И вне их, толком ни кто не знает, что так можно делать. Ширина дорожек 0,2. между дорожками 0,15. Трафарет на лазерном принтере. Фоторезист дешевый китайский(800 руб. за 5 метров).
Показать полностью
Новый пост для Лиги Инженеров.
Пробовал фоторезист.
