Российские модули стартуют к МКС один за другим
#Космос #российский_сегмент_МКС #модуль_Причал #космонавтика
Как говорится понеслось. Не успел причалить к МКС модуль "Наука", как в ближайшее время анонсировали стыковку модуля «Причал».
0 просмотренных постов скрыто

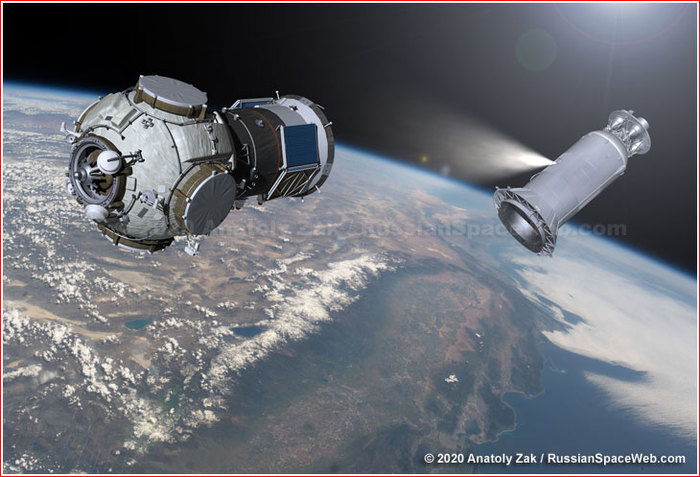

Циклограмма запуска модуля «Причал»: «шарик» для стыковки до 5 кораблей или модулей
На 24 ноября 2021 года запланирован пуск ракеты-носителя «Союз-2.1б» с транспортным грузовым кораблём-модулем «Прогресс М-УМ». УМ означает, что он включает узловой модуль «Причал». 25 ноября планируется расстыковка грузового корабля «Прогресс МС-17» вместе с переходником на пассивный стыковочный агрегат модуля «Наука». 26 ноября — стыковка корабля-модуля «Прогресс М-УМ» с МКС.
Приборно-агрегатный отсек «Прогресса М-УМ» отделится от «Причала» 22 декабря, чтобы спустя 3 витка (4,5 часа) сойти с орбиты и сгореть в атмосфере.
Модуль «Причал» по очертаниям похож на переходный отсек базового блока станции «Мир». Отсек был предназначен для стыковки целевых модулей и транспортных кораблей. Но «Причал» заметно крупнее: 3,3 метра в диаметре против 2,2 м у переходного отсека «Мира». Оба агрегата обладают похожими функциями:
— возможность пристыковки до пяти кораблей и модулей
— возможность их перестыковки с помощью АСПр (манипулятора, известного на Западе как «Лапа» или Lyappa)
— возможность заправки топливом в обе стороны (от и к МКС)
Подобные возможности «Причала» оставляют нам смутную надежду на то, что он сможет продолжить существование (возможно, и совместно с «Наукой») и после прекращения проекта МКС.
Показать полностью
1
Конкурс на лучший рисунок «Причала»: последний российский модуль МКС
Друзья, мы решили запустить конкурс на Пикабу на лучший рисунок российского модуля МКС «Причал». Запуск корабля «Прогресс М-УМ» с узловым модулем «Причал» на ракете-носителе «Союз-2.1б» с космодрома Байконур запланирован на 24 ноября. Этот модуль станет последним модулем российского сегмента для станции, можно смело говорить, что ушла эпоха.
Суть конкурса проста:
— Рассматриваете картинку с модулем
— Проникаетесь его антропоморфностью (только взгляните на его бабочку!)
— Берёте карандаши, фломастеры, краски, фотошоп или что-то ещё, а потом рисуете модуль «Причал» в его человекообразном варианте. Мы, вон, уже попробовали, считаем, что получилось весело
— Пять лучших работ удостоятся премии: 1, 2 и 3 места получат коды на игру Rover Mechanic Simulator в Steam или на Xbox, а 4 и 5 места получат по книге «Путь к звёздам»
1, 2 и 3 места определим по количеству плюсов, а 4 и 5 призовые места выберет редакция Pro космос. Мы оставляем за собой право снимать с конкурса работы, содержание которых сочтём неэтичным. Но надеемся, до этого не дойдет.
Свою работы смело загружайте в комментарии к этому посту (но не в реплаи к комментам).
Итоги подведём 22 ноября в понедельник. И запомните, ограничений по содержанию рисунка нет — чем креативнее он будет, тем лучше. Всем удачи! И да поможет нам всем Б-г Пикабу!
UPD: не можем гарантировать, но сейчас идут переговоры с Роскосмосом, чтобы космонавты сфотографировались с картинками победителей в модуле на МКС!
Показать полностью
2
Представлена эмблема нового узлового модуля «Причал»
Общий вид эмблемы «Причала» продолжает основную идею (и символику), использованную в подобном шевроне многоцелевого лабораторного модуля «Наука», включая логотип Госкорпорации «Роскосмос» и фирменную красную окантовку, однако пятиугольную форму стоит назвать уникальной. Связано это с тем, что модуль имеет пять пассивных стыковочных узлов для причаливания пилотируемых и грузовых кораблей российского производства, а также для возможного расширения конфигурации российского сегмента.
Изображение нового элемента Международной космической станции, как и положено, располагается в центре эмблемы со всеми сопутствующими атрибутами, традиционно размещаемыми на «боевых» отечественных модулях: логотипом организации-производителя (г. Королёв, Ракетно-космическая корпорация «Энергия» имени С.П. Королева, входит в состав Госкорпорации «Роскосмос»), государственным флагом Российской Федерации и, конечно, собственным именем — «Причал».
Две звезды в левом углу «пятиугольника» символизируют два новых модуля в российском сегменте — «Наука» и «Причал». По аналогии, две большие звезды в правом углу — функционально-грузовой блок «Заря» и служебный модуль «Звезда», две малые там же — малые исследовательские модули «Рассвет» (МИМ-1) и «Поиск» (МИМ-2).
Наконец, в соответствии с основополагающим принципом космонавтики — принципом дублирования — по периметру эмблемы дублируются основные «участники» миссии: в верхней — ракета-носитель «Союз-2.1б», транспортный грузовой корабль-модуль «Прогресс М-УМ», а в нижней — новый узловой модуль «Причал».
Показать полностью
1
Сборка корабля с новым узловым модулем «Причал» для МКС
В соответствии с графиком специалисты Ракетно-космической корпорации «Энергия» и профильных предприятий Роскосмоса приступили к окончательной сборке корабля «Прогресс М-УМ» в монтажно-испытательном корпусе площадки № 254. После завершения тестирования бортовой автоматики и подготовительных мероприятий модуль «Причал» штатно прошел процедуру контрольного набора стартовой готовности с использованием наземного испытательного оборудования.
Модуль с помощью кран-балки был установлен на переходник приборно-агрегатного отсека корабля и зафиксирован механическими связями. Дальнейшие сборочные операции предусматривают соединение и проверку электросиловых коммуникаций и командно-информационных интерфейсов модуля и отсека.
Данный отсек представляет собой служебный блок модуля «Прогресс М-УМ», оснащенный аппаратурой систем управления полетом, средствами энергоснабжения и комбинированной двигательной установкой. Он должен обеспечить довыведение корабля на рабочую орбиту, автоматическое сближение с МКС и стыковку модуля «Причал» с надирным портом многоцелевого лабораторного модуля «Наука».
Универсальный узловой модуль «Причал» разработки и производства РКК «Энергия» им. С.П. Королева (входит в состав Госкорпорации «Роскосмос») предназначен для расширения технических и эксплуатационных возможностей российского сегмента МКС. Запуск модуля «Причал» на борту ракеты-носителя «Союз-2.1б» планируется в ноябре 2021 года с космодрома Байконур.
Показать полностью
3
"Причал" готовят к запуску

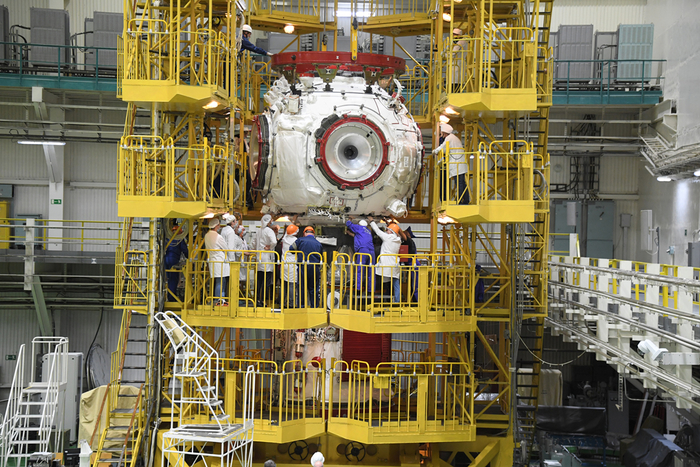

Завершились вакуумные испытания модуля "Причал" на герметичность. Сейчас модуль установлен на своё рабочее место и подключен к наземному испытательному оборудованию для предстартовой подготовки.
Запуск "Причала" (слева на фото) и "Прогресса М-УМ" (справа на фото) на ракете "Союз 2.1б" запланирован на 24 ноября 2021 года. Он пристыкуется к модулю "Наука".
Что происходит с УМ "Причал" — Началась подготовка к старту модуля Причал
Транспортный грузовой корабль-модуль «Прогресс М-УМ» с узловым модулем (УМ) «Причал» доставлен в монтажно-испытательный корпус космодрома Байконур для продолжения программы сборки и предстартовых испытаний на техническом комплексе.
Состоялась выгрузка и перемещение «Прогресс М-УМ» в МИК площадки 254. Специалисты РКК «Энергия» входящей в состав Госкорпорации «Роскосмос» выполнили установку приборно-агрегатного отсека корабля и модуля «Причал» на рабочие места, а затем приступили к сборке и развертыванию наземных средств автоматизированной испытательной системы технического комплекса. В рамках процедуры входного контроля корабля также проведен внешний осмотр и проверка механизмов раскрытия панелей солнечных батарей корабля «Прогресс М-УМ».
Универсальный узловой модуль «Причал» разработки и производства РКК «Энергия» им. С.П. Королева предназначен для расширения технических и эксплуатационных возможностей Российского сегмента Международной космической станции.
Выведение УМ «Причал» на околоземную орбиту и стыковка к надирному узлу многоцелевого лабораторного модуля «Наука» планируется в ноябре 2021 года.
Показать полностью
8
Что происходит с УМ "Причал" - модуль доставлен на Байконур
Похоже у нас тут теперь целая рубрика, посвящённая российскому сегменту МКС - в этот раз новости уже не об МЛМ-У "Наука", чья эпопея успешно завершилась на прошлой неделе, а об Узловом Модуле (УМ) "Причал", чей запуск назначен на 24 ноября текущего года
9 августа 2021 года - модуль прибыл на железнодорожную станцию космодрома Байконур уже в готовом к запуску виде.
Поскольку в отличие от крупных модулей, наподобие "Звезды", "Зари", "Науки" или "НЭМа" - на "Причале" отсутствуют собственные двигатели, то ему после выхода на орбиту требуется тягач, способный поднять его выше и пристыковать к станции.

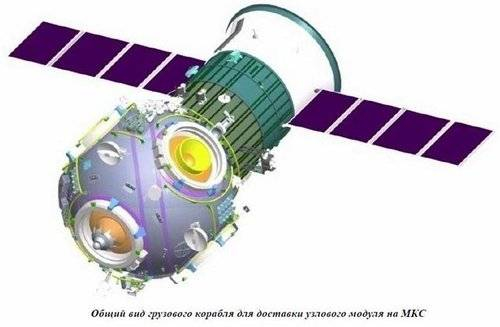

В качестве такого средства доставки используется модифицированный сервисный отсек Транспортного Грузового Корабля (ТГК) серии "Прогресс", а именно вариант "Прогресс-М-УМ".
- В таком виде вместо герметичного объёма корабля, где хранятся ресурсы - устанавливается сам доставляемый аппарат.
Это уже не первый подобный полёт, ранее мы уже выводили наши модули подобным образом. Первым был "Квант-1", который доставили к советской орбитальной станции "Мир" в 1987 году с помощью ТКС (Транспортного Корабля Снабжения), чей функционально-грузовой блок впоследствии отделился и сгорел в атмосфере.
А затем мы тем же способом вывели в космос два других малых модуля - недавно затопленный перед стыковкой "Науки" - "Пирс" и другой его брат-близнец "Поиск", который после сброса первого со станции - станет основным российским шлюзом для ВКД.
Вот так эта конструкция выглядела в сборе, когда на ней запускали старые модули станции, после отстыковки же видно чем отличается система крепления на выводившей его модификации "Прогресса".
Примерно так же будет выглядеть и сервисный модуль для "Причала". Его так же топят в атмосфере после сброса со станции.
Так уж исторически сложилось, что все советские и российские модули - самоходные, даже такие мелкие. В этом есть плюс, в виде наличия двигателей коррекции орбиты, но и минус тоже - страдает внутренний обитаемый объём.
Кстати говоря, все вышеперечисленные малые модули, кроме "Квант-1" - предназначены для запуска на ракетах серии "Союз", из-за своих малых габаритов.
Сам блок будет пристыкован к НАДИРному узлу (Единственному) - многоцелевого лабораторного модуля «Наука».
На текущий момент сам модуль, вместе с кораблём "Прогресс-М-УМ" уже перетащили в МИК (Монтажно-Испытательный Корпус) площадки №254, завтра-послезавтра его будут выгружать из транспортных контейнеров
- Теперь следующие два месяца специалисты из "Энергии" будут проводить испытания и подготовку к запуску.

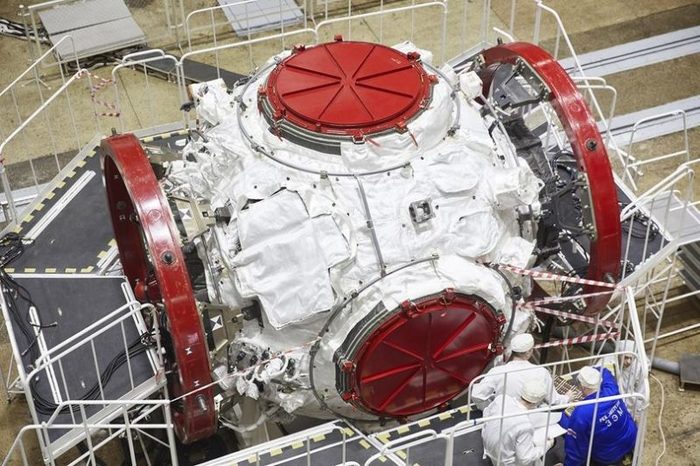

Так, теперь что представляет из себя этот модуль. Собственно, это просто узловой модуль, большой шарик с шестью докпортами, российского стандарта ССВП.
- Четыре из них это пассивные ССВП-М8000, как горизонтальный узел на модуле "Звезда", куда недавно пристыковалась "Наука" (Они предназначены для установки в них модулей)
- Два остальных это стыковочные узлы ССВП-Г4000, из которых один - активный, которым он пристыкуется к станции, а другой - пассивный, предназначенный для приёма транспортных кораблей серии "Союз"/"Прогресс"/"Орёл".
Его полная масса в составе МКС будет порядка 3 900 кг, диаметр сферического корпуса 3300 мм, а герметичный объём ~ 19 кубических метров. Помимо всего прочего, внутри модуля спрятано около 700 кг различного оборудования и полезных грузов для орбитальной станции.

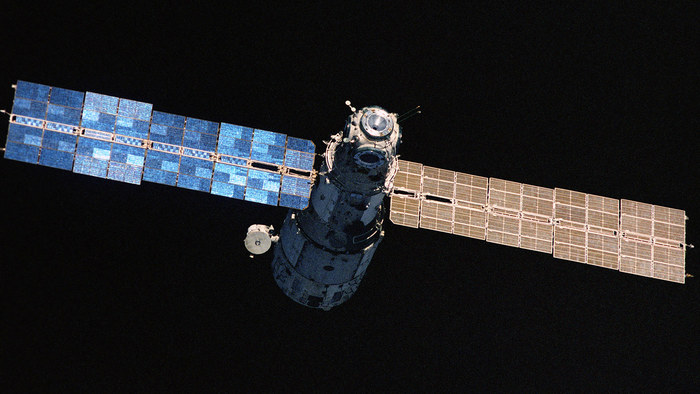

А теперь минутка полезной информации. Вообще, если вы помните - то на базовом блоке орбитальной станции "Мир"- такой узловой модуль присутствовал в виде переходного отсека, а не как отдельная конструкция.
- Аналогичная ситуация и с китайским базовым блоком "Тяньхэ", который вывели на орбиту в апреле этого года.
На модулях "Звезда" и "Заря" такие переходные отсеки тоже есть (Не путать с задним ПрК для стыковки кораблей) - но в отличие от "Мира" у них только по два и одному узлу горизонтальному стыковочному узлу, а не четыре.
- На "Науке" же их нет вообще, только два осевых, а переходный отсек в ней используется как приёмная камера для установки инструментального шлюза.

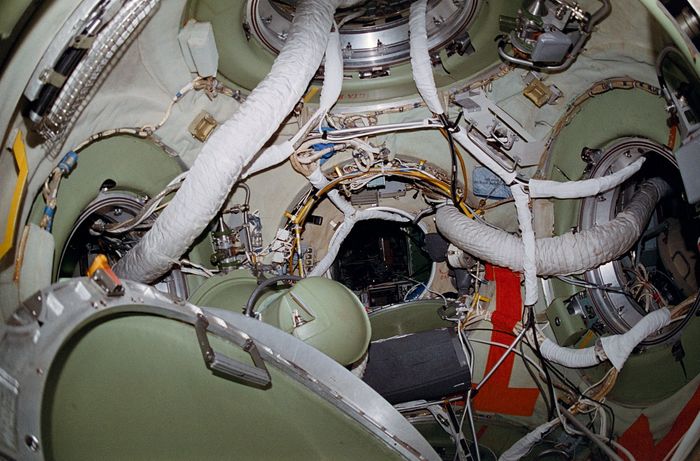

Теперь мы можем перейти к тому, а зачем вообще нужен этот "Причал". А всё очень просто, для этого достаточно посмотреть на фотографию ниже.
Это как раз таки "шарик" с базового модуля "Мир", и его внешний диаметр составляет 2,2 метра (Не считая самих стыковочных узлов), на треть меньше, чем у "Причала", в нём с каким-то крупногабаритным грузом развернуться очень трудно.
- Соответственно решение делать отдельный узловой модуль приняли по причине того, что так просто удобнее будет.

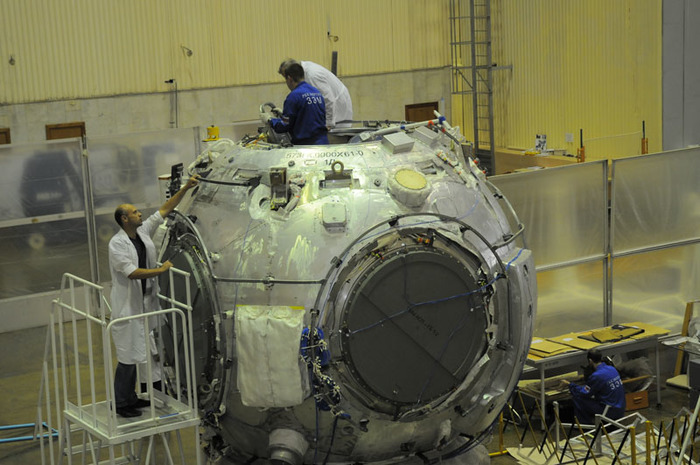

Ну, вы сами разницу в размерах увидеть можете на следующей фотографии
Теперь немножечко истории, а она у этой железяки очень интересная. Всё дело в том что эскизный проект на данный модуль был утверждён десять лет назад, в январе 2011 года.
- А готов он был уже к осени 2014-го, и с 17 ноября 2014 года по недавнее время (~ 30 июля) находился на хранении в ЗАО «ЗЭМ» до принятия заказчиком отдельного решения о его запуске.
Его оставалось только установить на "Прогресс" и отправить на Байконур. Аналогичная ситуация и с "Наукой", с 2014 года в ней меняли только начинку, не связанную с системами самого блока.
- Да, там разбирали баки от семейства ФГБ, чтобы вычистить стружку, хотя её так и не вычистили, решив запускать без каких-либо изменений, потому что старые баки купить негде, завод "Серп и Молот" закрылся, а новые в таких же габаритах не производят, но это не должно было помешать полёту, как мы убедились в конце июля. Тем более, что такая же стружка могла быть в "Звезде" и "Заре", а им она за последние 20+ лет так ни разу и не помешала при дозаправке.
То есть, по сути - "Наука" с "Причалом" уже спокойно могли бы лет семь как работать в составе МКС. Мы просто тянули с запуском двух полностью готовых модулей.
- Но что есть то есть, ожидаем ещё одного расширения российского сегмента МКС, а ещё этот запуск будет мини-рекордом для самой станции. После того, как он пристыкуется - герметичный объём МКС впервые в истории превысит 1000 кубометров, без учёта пристыкованных кораблей (В прошлый раз когда я об этом писал - я не посмотрел, что NASA писали у себя в презентации данные без учёта трансформируемого модуля BEAM).
Следующим в очереди модулем станции будет либо базовый блок сегмента Axiom Space, чей запуск запланирован на 2024 год, либо российский Научно-Энергетический Модуль, если национальную орбитальную станцию РОСС таки будут строить в составе российского сегмента МКС.
Показать полностью
