Российские станки с японскими мозгами. Токарно-карусельный станок 1516Ф3 и 1525Ф3
Первая станкостроительная компания в ноябре 2021 года поставила два токарно-карусельных станка моделей 1516Ф3 и 1525Ф3 для российских предприятий. Станки оснащены комплектной системой ЧПУ (Числовое программное управление) японской фирмы FANUC.
Основное преимущество станков с ЧПУ заключается в существенном повышении уровня автоматизации основных рабочих процессов: участие оператора сводится к минимуму, оборудование работает практически автономно. Алгоритм выполнения технологических операций прописан в управляющей программе. Дополнительные опции системы ЧПУ позволяют одновременно работать двумя суппортами.
В режиме JOG станком можно управлять в ручном режиме, с помощью рабочих крестов или выносным маховичком.
Токарно-карусельный станок 1516Ф3 изготовлен для металлургического завода «Северный металлоцентр» г. Санкт-Петербург — предприятие специализируется на производстве поковок. Максимальный диаметр обработки 1600мм.
Токарно-карусельный станок 1525Ф3 изготовлен для предприятия «Транспорт-электропривод» г. Кемерово. Предприятие изготавливает различное горно-шахтное оборудование. Станок позволяет обрабатывать детали диаметром до 2500мм.
Показать полностью
3
Карусельный конь тщетно пытался проехать мимо русской женщины. Токарно-карусельный станок 1525Ф3
Специалисты компании ООО 1СК из города Челябинск воскресили очередной советский токарно-карусельный станок модели 1525. Станок способен обработать деталь до 2500мм в диаметре - это может быть башня танка или задвижка для нефтяников, а может что то еще.
Почему выбран старый советский станок:
Качественная станина — это основа конструкции станка. На нее крепятся все подвижные и неподвижные детали и узлы. Через нее механизм опирается на фундамент. Станина воспринимает на себя все усилия, возникающие при воздействии инструмента на заготовку.
Станина – наиболее долгоживущая часть станка, рассчитанная на все время его эксплуатации. Двигатели, привода и рабочие органы могут много кратно заменяться по мере износа, направляющие лишь подвергается ремонту (шлифовке).
После литья станины возникают остаточные напряжения, станина может сильно деформироваться, это основная проблема станкостроителей.
Радикальным методом подавления остаточных напряжений является отжиг заготовок, который практически ликвидирует эти напряжения.
Для уменьшения остаточных напряжений в крупных отливках из-за отсутствия печей больших размеров используют естественное старение. Оно заключается в длительном хранении (вылеживании) заготовок на воздухе. Продолжительность вылеживания нередко составляет от 6 до 12 месяцев.
Особенности модернизации:
Встроены шлифованные ШВП
Установлены прецизионные редуктора
Новое электрооборудование
В качестве управления использована система ЧПУ Fanuc
Станок до ремонта:
Показать полностью
1
1

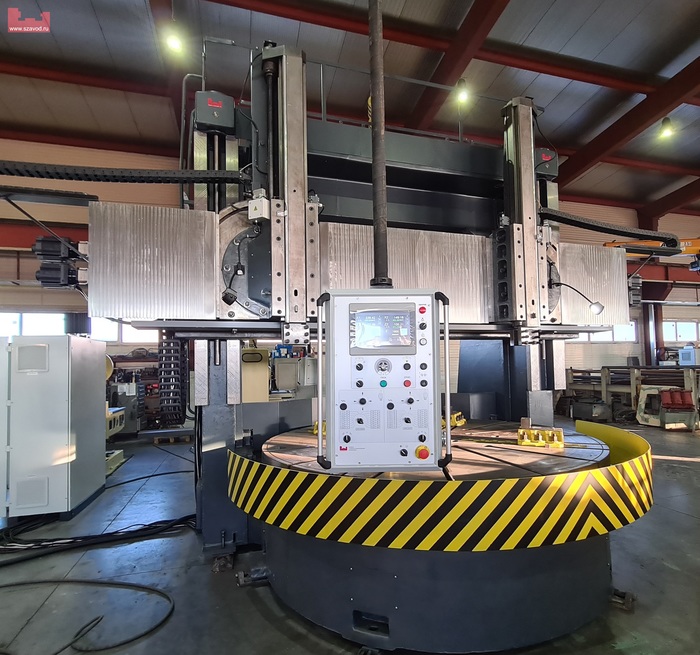

Новая жизнь. Токарно-карусельный станок 1Л532
Можно ли освободиться от прошлого и создать новую жизнь?
Специалисты Первой станкостроительной компании из г. Челябинск, знают ответ на этот вопрос.
Токарно-карусельный станок 1Л532 загнивал без дела уже 30 лет, раз в пять лет на предприятии менялись собственники и не одному из них не приходило в голову его запустить. В итоге последний ожидая быстрой наживы продал его нам. В свою очередь, мы обеспечили ему новую жизнь, с новыми возможностями.
Станок может обрабатывать диаметр изделия до 3200 мм, высотой до 1600 мм, максимальная масса обработки до 16тн.

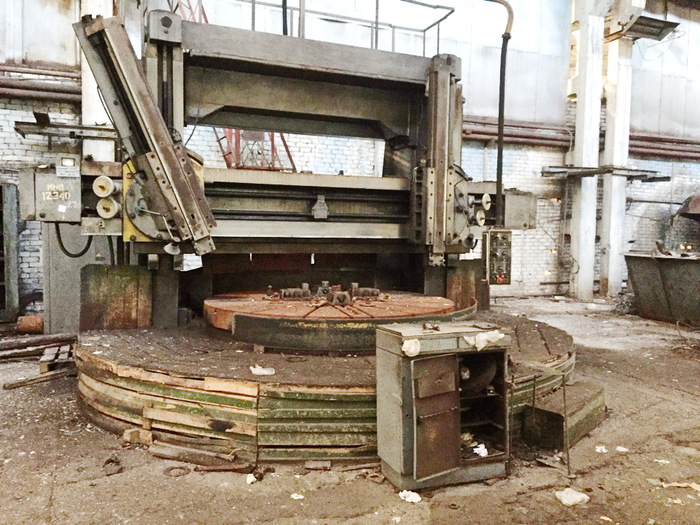

Станок до ремонта и модернизации:
Особенности ремонта:
Коробка скоростей главного привода стала двухступенчатой: 1-20об/мин, 20-100 об/мин. Регулировка скоростью вращения планшайбы происходит плавно бесступенчато за счет частотного преобразователя и нового главного привода мощностью 75 кВт.
На оси перемещения левого и правого суппорта установлены мощные сервопривода фирмы ОМРОН, которые управляются по цифровой шине. Для увеличения момента установлены планетарные редуктора ф. ApexDynamics
Для смазки направляющих установлена импульсная система смазки с контролем цикла, смазка осуществляется через дозированные питатели производства Италия.
Итальянская система смазки привода планшайбы.
Для отображения координат на левый и правый суппорт установлены магнитные линейки фирмы RLS Словения, точность отсчета 1мкм.
Шлифованные направляющие. Армированные направляющие салазок антифрикционным материалом ZEDEX. Телескопическая защита направляющих.
Новый электрошкаф и пульт управления на базе современных комплектующи.
Станок соответствует ГОСТ 44-98.

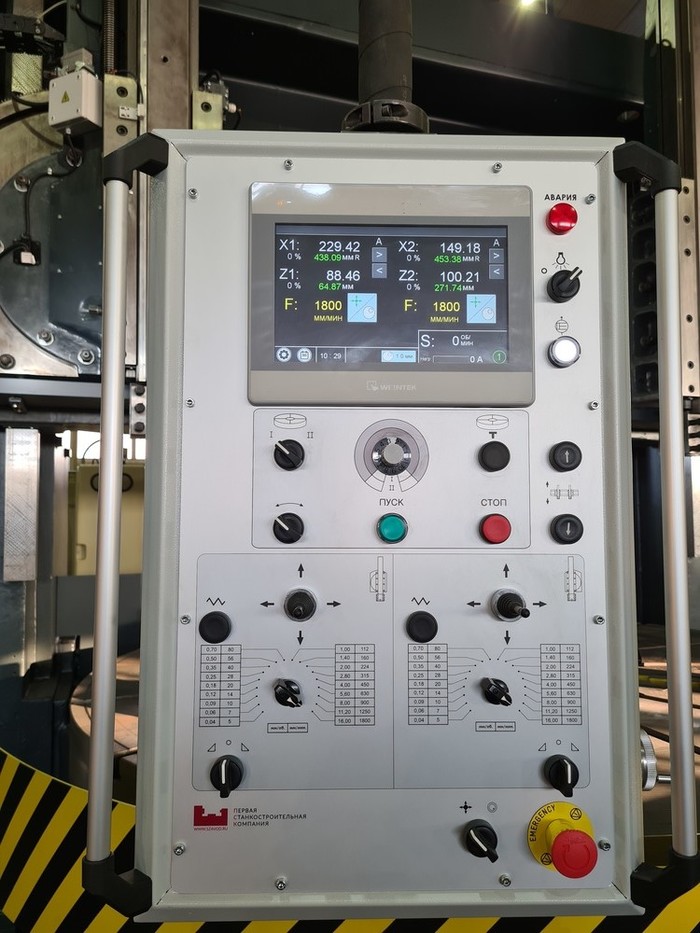

В качестве управления станком используется оперативная система управления: для управления суппортами используются два классических креста. В центр пульта встроен HMI дисплей, на котором отображены координаты вертикального суппорта, нагрузка на управляемые оси, на главный привод.
Предусмотрен режим диагностики – отображение текущего состояния станка (конечники, давление масла, и тд).
Реализована постоянная скорость резания, возможность нарезки углов и радиусов в однопроходном цикле без поворота суппорта
Показать полностью
3
Токарно-карусельный станок 1525Ф1
Предлагаю ознакомится с токарно-карусельным станком модели 1525ф1, диаметр обработки 2500 мм. Станок приобрел новую надежную конструкцию, а для точности установлено ШВП. Работы выполнила: Первая станкостроительная компания, г. Челябинск. Более подробно на видео:
Betts
Станок о котором я упоминал тут #comment_128428386
Амер. 37года. План шайба 3800. Работает наверное только потому, что не хочет уйти на металалом 😅
Токарно-карусельный станок
Крупный экземпляр попался...
