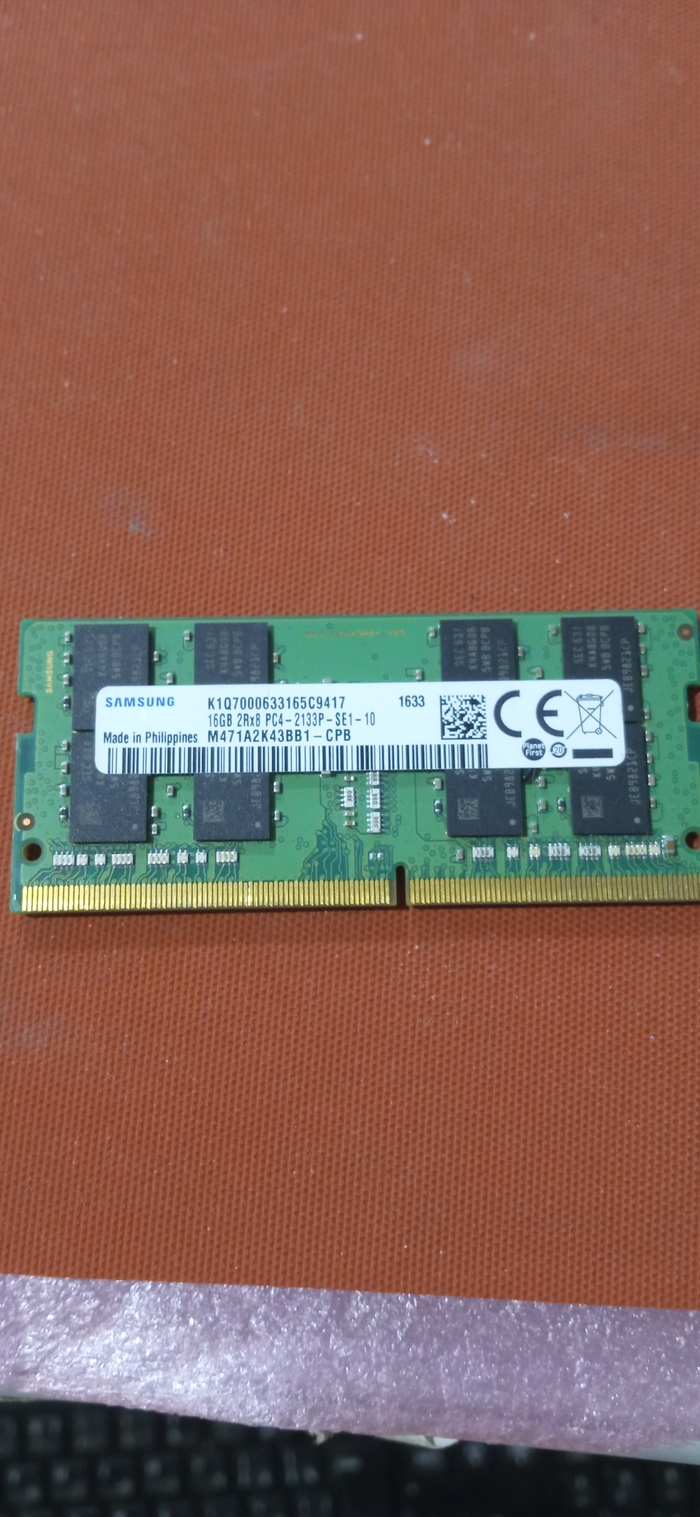

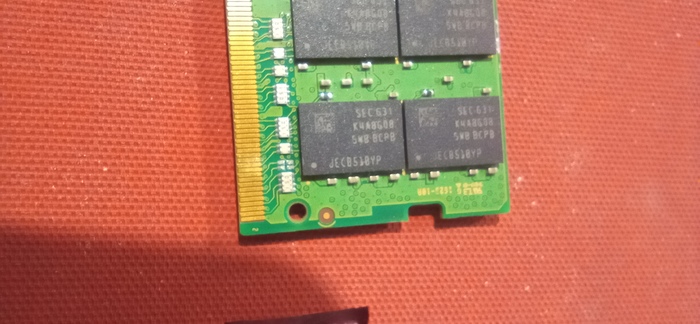

Есть память ddr4 сбит один элемент Пикабу взываю о помощи.
Может кто подскажет что именно и какие параметры на сколько я понял это какой-то резистор но вот его номинал или что туда можно поставить???
Сломался чайник редмонт.

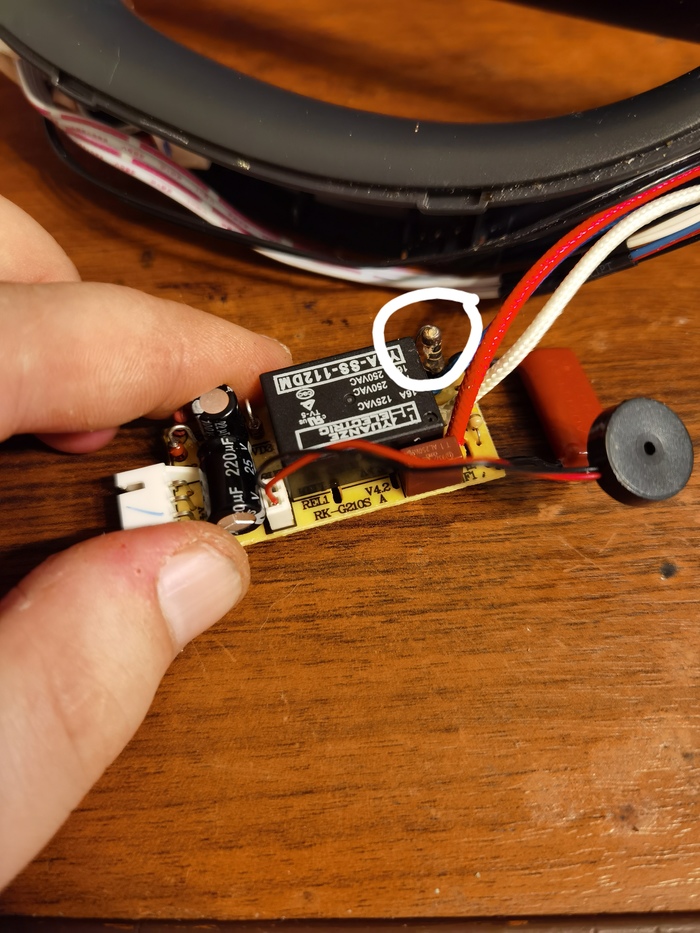

вскрыв, увидел обгоревший резистор. Номинал найти не могу. Стоит на входе питания
Всем доброго времени суток.
Принесли на ремонт ультразвуковую ванну Forsage Smart от Sivik, предназначенной для промывки форсунок для двигателей внутреннего сгорания.
После вскрытия было обнаружено, что вышло несколько элементов, в основном это полумостовой преобразователь на базе БТИЗ (IGBT) транзисторов, и цепи в схемах защиты.
Почти всё удалось определить, кроме двух сгоревших резисторов, номиналы на которых из-за прогарания не рассмотреть.
Может быть есть у кого-то такая ультразвуковая ванна, или знает у кого есть, и будет возможность вскрыть и посмотреть - что там за резисторы установлены? Фото прилагаю, резисторы на фото выделены красным цветом. Зарисовал участок схемы, если кому-то интересно или видел аналогичную схему и сможет поделиться полным перечнем элементов.
Внешний вид ванны.
Плата источника питания. На плате со стороны пайки есть надписи: /GEN-7/ и ниже IZV 11 (видимо, вариант по 11-му извещению).
Участок платы с искомыми резисторами, ниже вырезка с указанием.
Над этими резисторами установлен конденсатор C7, рядом ниже стоит такой же (жёлтый), я его временно выпаял, чтоб не мешал. Его можно немного отогнуть, чтоб посмотреть номинал резисторов.
Часть схемы платы источника питания. Искомые резисторы подписаны знаком "?".
Из схемы сформировалась картина произошедшего: сначала, видимо, вышел из строя полумост, сгорели транзисторы, затем вышел из строя резистор 5 Вт-2 Ом в цепи питания инвертора, а параллельно этому резистору через резистор 0603 подключен светодиод оптопары U1, предназначенной, судя по всему, для защиты от перегрузки, когда ток через инвертор превысит пороговый. Разумеется, после сгорания транзисторов, случился сквозной ток и резистор 5 Вт-2 Ом не выдержал и сгорел, после чего ток пошёл через цепь светодиод оптопары и резистор, что привело к выходу из строя и их тоже, а также, почему-то вышел из строя и резистор чуть выше на схеме, который последовательно с батареями из 6 резисторов 270 кОм. Что интересно, один из резисторов 270 кОм в одной из батарей тоже вышел из строя, но на нём маркировка уцелела и удалось его восстановить.
Буду благодарен за помощь.

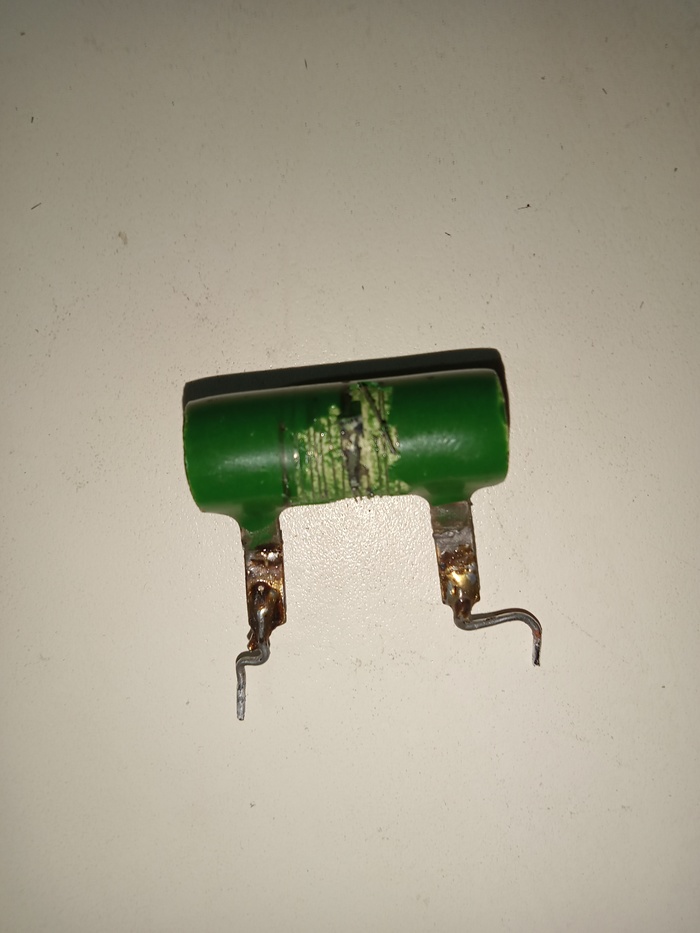

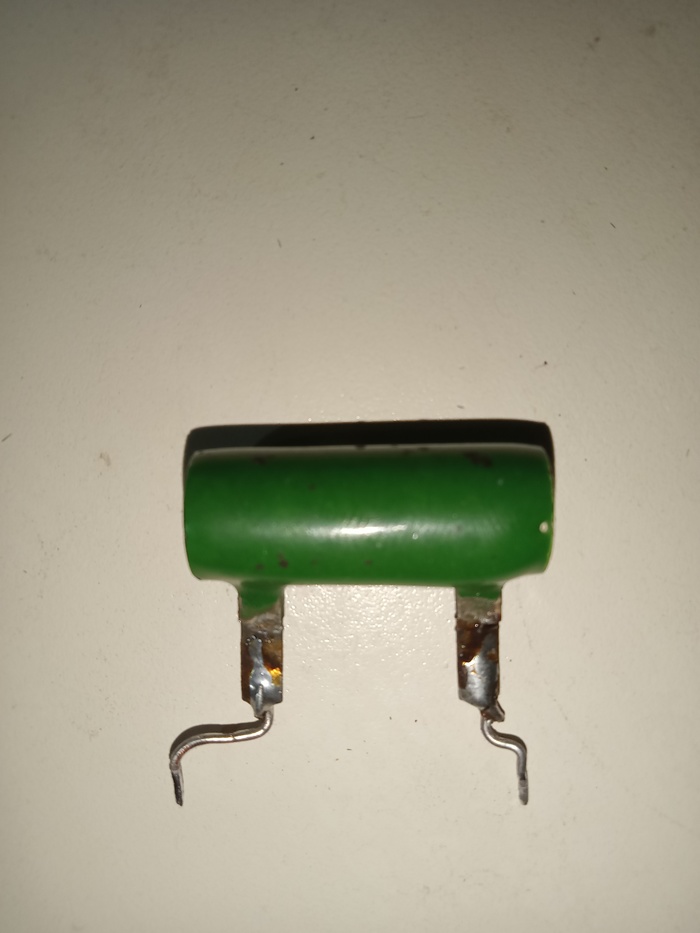

Здравствуйте люди, сгорела у товарища такая вот деталюшка в сварочном аппарате, маркировок на нем нет, либо стерлись. Может ли кто по внешнему виду узнать марку, кто это и какого оно сопротивления?
Всем подписчикам по теме гидравлических аналогий - мы сняли экспериментальный ролик, где разбираем простейшие примеры электронных схем, мне помогает гуманитарий, который вообще ни в зуб ногой в электронике. Попробовали понять как работает мышление у начинающих.
Ролик длинный, все законспектировать нет возможности. Смотрите, если интересно. Разбирающимся в электронике будет неинтересно.
Тезисно, о чем говорится в ролике:
1) Делитель напряжения
Последовательно подключенные резисторы делят приложенное напряжение пропорционально своим номиналам. Приложенное напряжение вызывает течение тока, и пропорционально сопротивлению каждого резистора на нем оседает его доля разности потенциалов.
2) Диод + сопротивление
Диод(мы рассматриваем упрощенную его модель) задерживает на себе ровно столько напряжения, сколько может(по даташиту это значение примерно известно), остальное напряжение ляжет на сопротивление, а далее как в первом пункте
3) Параллельное подключение диода
Диоды, подключенные параллельно, подключенные к источнику ЭДС со значением выше порогового для диодов не смогут открыться все сразу, потому что диоды все чуть-чуть разные, поэтому откроется только один, и всё, напряжение(давление) больше подняться не сможет - всё лишнее будет стекать через первый открывшийся. Если рассматривать идеальную схему, то идеальный источник напряжения будет обязан поднять напряжение до нужной величины, и тем самым ток будет улетать к огромным значениям (если диод рассматриваем в виде модели с вольт-амперной кривой) или вообще в бесконечность(если диод рассматриваем в виде модели с двумя состояниями "закрыт/открыт"). В реальной схеме в дело вступит внутреннее сопротивление источника питания, т.е. такой воображаемый резистор, который и ограничит ток.
То же самое, если диод подключен парарллельно резистору, только в этом случае уже через резистор обязательно потечет ток. Который будет задан падением напряжения на диоде(это же напряжение будет действовать и на резистор), и значением сопротивления в омах.
4) Последовательное подключение диодов
Тут проще. Каждый диод, подключенный последовательно, оставит на себе паспортное падение напряжения. Они откроются либо все, либо ни один. Если напряжение источника превысит сумму падений напряжения, откроются все диоды и потечет ток, который будет задан сопротивлением (т.е. резисторами, внутренним сопротивлением источника питания)
6) Как бонус, сложная конструкция - диодный мост.

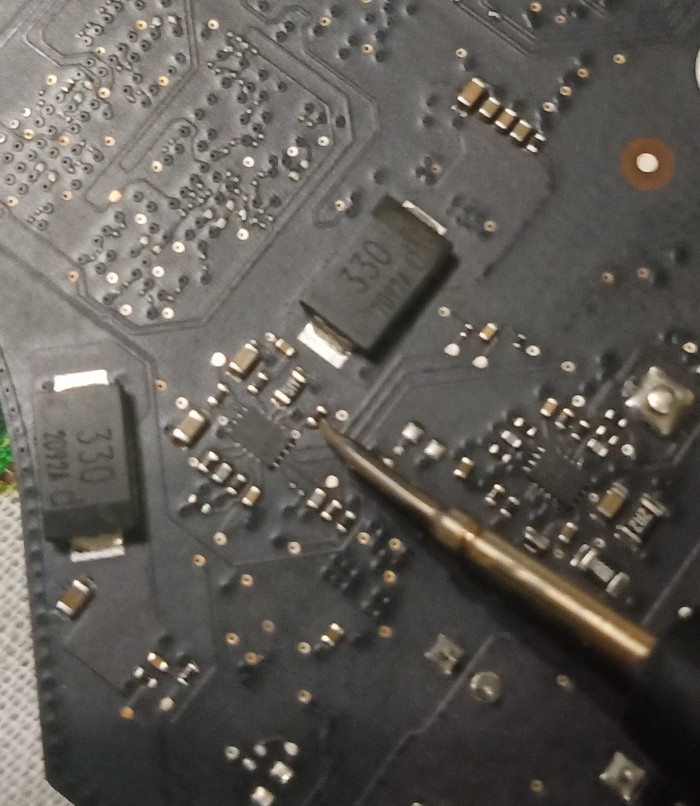

Добрый вечер уважаемые комрады. Нужна помощь в определении резистора. Имеем плату от imac a1418 820-3302. Сам аппарат на кнопку не реагирует, горит только первый светодиод. Пока иду по боардвью, но схемы к сожалению нет, если у кого есть поделитесь пожалуйста. Теперь вернёмся к нашим баранам, точнее к резистору, позиционный номер r8343 рядом с u8300.
Заранее всем спасибо, за любую помощь.
Сгорели резисторы в усилителе, нигде не могу найти. Большего типоразмера либо обычные с выводами физически сложно впихнуть, меньшего типоразмера - боюсь по мощности не пройдут.
Собственно, что нужно:
токочувствительный SMD 1218 0.047Ом 5%
рассматривал варианты и 0.5ом 1%, но тоже не найти.
на чипдипе конский ценник и ожидание 5+недель, Алик вообще молчит.
Может кто поможет найти, или каким то чудом у себя найдет 6 штук )
З.Ы. мой косяк. Сначала написал что нужно 0.47 а нужен 0.047 Ом
