Прививочный ящик для вывода маток («стартер») на 60 личинок.

Для изготовления прививочного ящика понадобится следующие инструменты:

- молоток

- пила (рекомендуется использовать Распилочно-строгательный станок)

- степлер мебельный

- дрель

- сверло 16 мм

- рулетка

- карандаш

- струбцины (рекомендуется)

- ножницы по металлу

- кисть

Расходные материалы:

- фанера 12 и 18 мм

- гвозди 36 мм

- скобы 10 мм

- клей столярный Д3 (водостойкий)

- сетка металлическая — размер ячейки 3х3 мм

- краска на водной основе (для внешних работ)

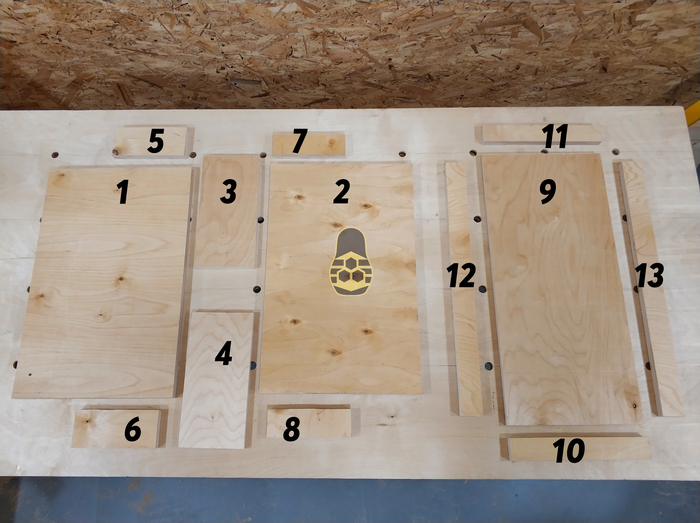

Для начала нужно распилить фанеру на все необходимые детали для изготовления ящика.

Размеры деталей:

1) деталь 1,2 — 474х300х18 мм

2) деталь 3,4 — 120х250х12 мм

3) деталь 5,6 — 70х156х18 мм

4) деталь 7,8 — 155х40х18 мм

5) деталь 9 — 194х544х12 мм

6) деталь 10,11 — 194х40х18 мм

7) деталь 12,13 — 511х40х18 мм

При соединении деталей самый надежный способ — использовать клей Д3 и гвозди. Проверено на практике. Сначала наносите слой клея, а потом прибиваете гвоздями. Клей Д3 «схватывается» уже через 30 минут, что позволяет не тратить время на высыхание.

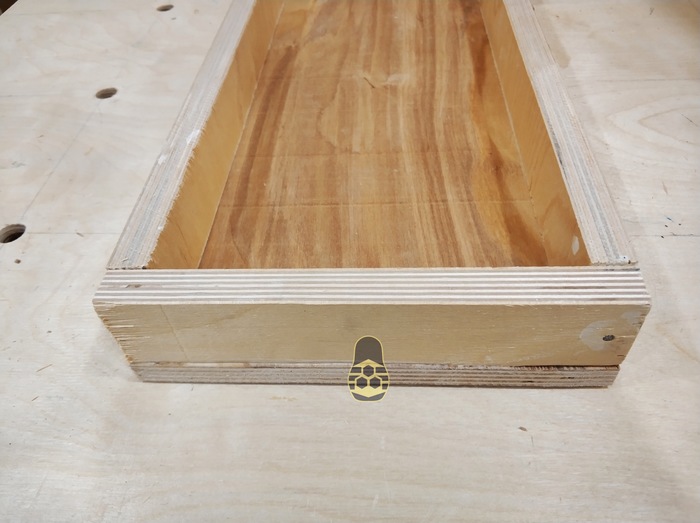

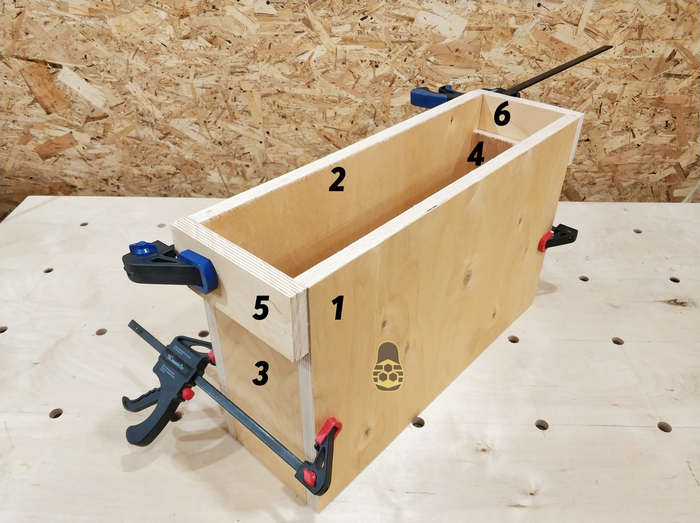

Сборку начинаем с прививочного ящика. Сначала соединяем детали 1,2,3,4. Как показано на фото.

Сразу присоединяем деталь 5,6. Оставляем на 30 минут, для того, чтобы клей схватился.

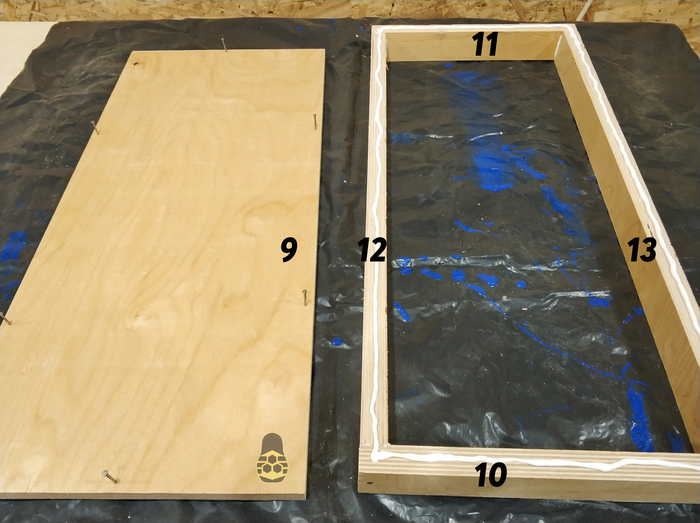

Далее соединяем детали крышки. Сначала соединяем детали 10,11,12,13. Как показано на фото. Далее сверху прикрепляем деталь 9. Оставляем на 30 минут, для того, чтобы клей схватился.

Ниже приведены основные узлы соединения:

Изготовление вставки под мисочки.

Нужно напилить детали.

Размеры деталей:

1) деталь 14 — 468х118х12 мм

2) деталь 15,16 — 128х28х12 мм

Перед тем как присоединить детали 15,16 к детали 14, в детали 14 нужно сделать 60 отверстий, сверло 16 мм. По схеме 15х4.

Многих волнует вопрос: «Как же разлиновать вставку под мисочки?».

Что бы сделать 15 отверстий по горизонтали, первое отверстие нужно сделать через 24 мм от края, а далее ещё 14 отверстий, каждые 28 мм. Указаны размеры по центру сверла.

Что бы сделать 4 отверстия по вертикали, первое отверстие нужно сделать через 17 мм от края, а далее ещё 3 отверстия, каждые 28 мм. Указаны размеры по центру сверла.

По такой схеме и нужно расчертить деталь.

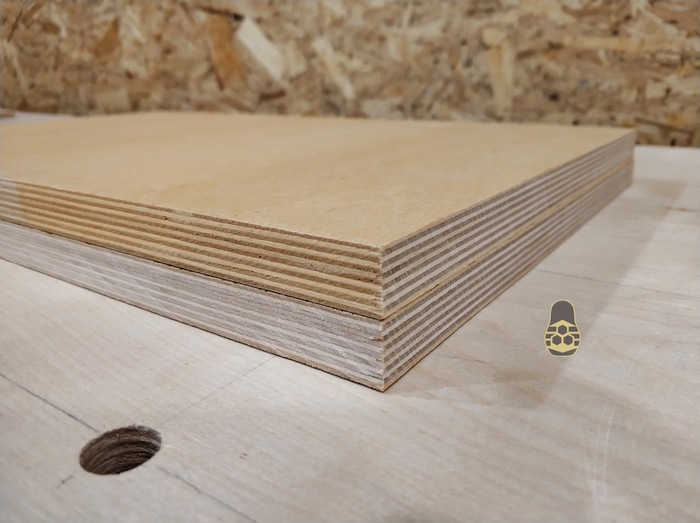

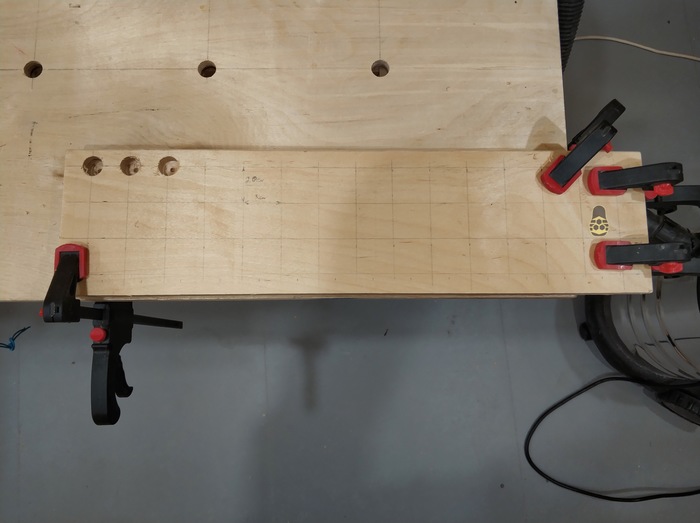

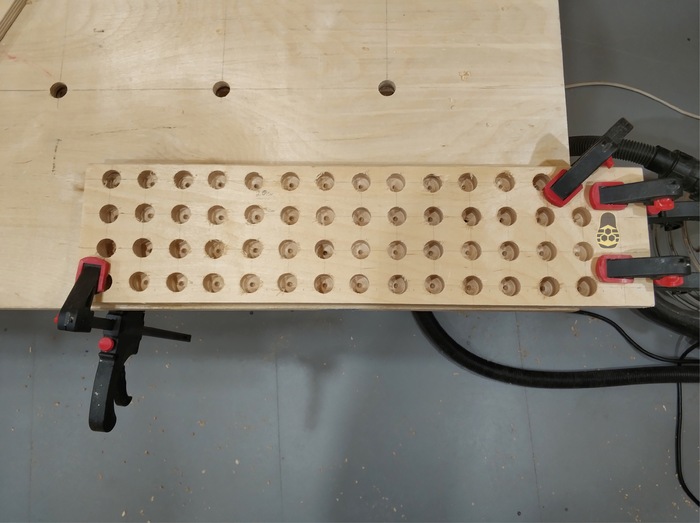

Если вам нужно сделать не один стартер, а несколько. Есть хитрость, чтобы не расчерчивать каждую деталь, её можно подложить по расчерченную.

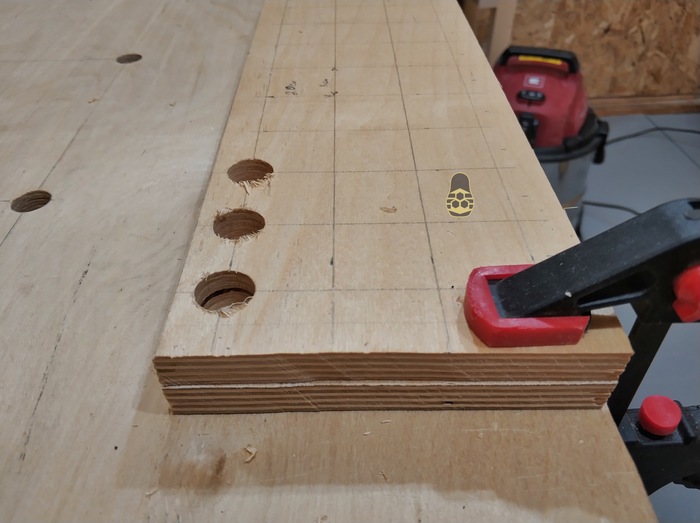

Чтобы фанеру снизу не «разрывало», рекомендуется подложить доску.

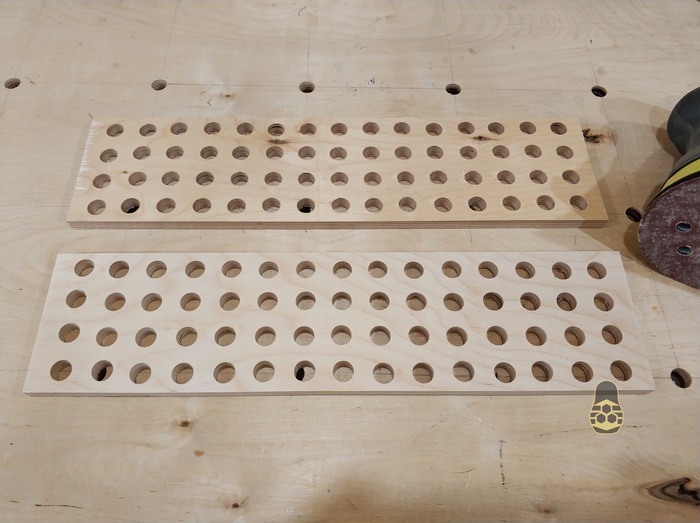

Чтобы в дальнейшем было удобнее работать, рекомендуем вставку зашлифовать.

После шлифовке, присоединяем деталь 15,16 к краям детали 14.

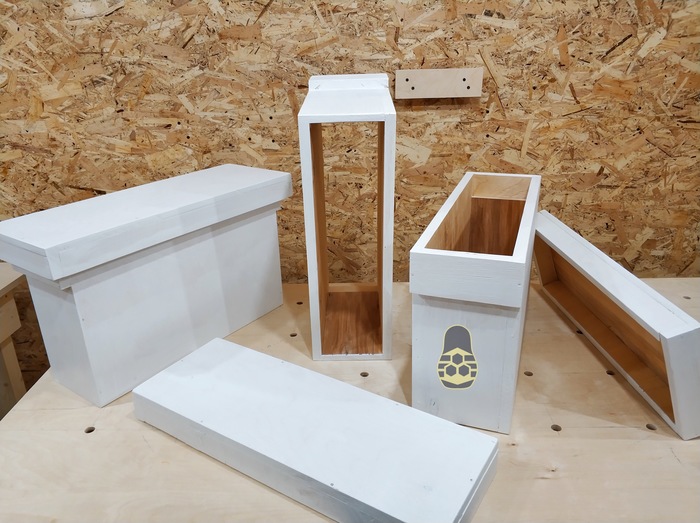

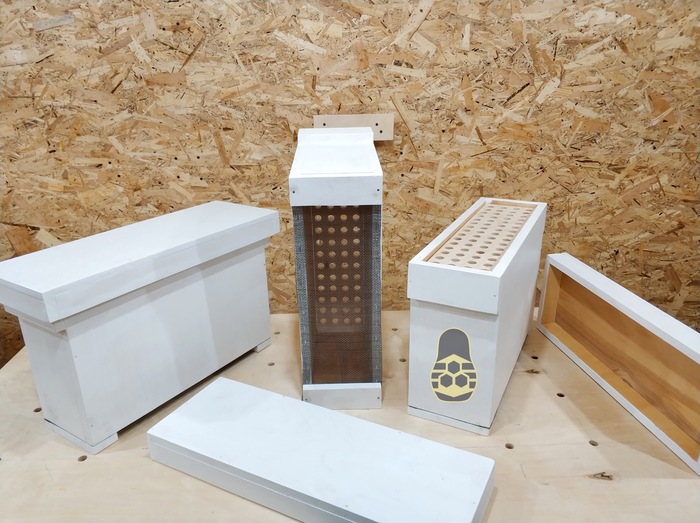

Прививочные ящики — готовы.

Следующий этап, это покраска. Не забываем покрасить детали 7,8.

Наносим первый слой краски и пока краска сохнет, готовим сетку на дно. Дно 474х156 мм, но нужно сделать сетку с загибом края, минимум 10 мм, чтобы она «не растрепалась».

Размер детали без загиба:

деталь 17 — 494х176 мм (загиб 10 мм с каждой стороны)

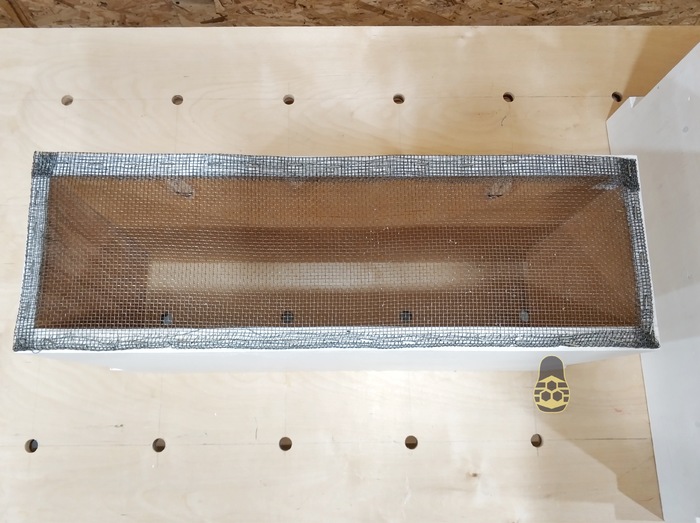

Прикрепляем сетку скобами 10 мм, каждые 2-3 см.

После того как закрепили сетку, устанавливаем детали 7,8.

При установке деталей 7,8, клей уже не используем, только гвозди.

Весь процесс изготовления, занимает не более 3 часов, без учета высыхания краски.

Об использовании стартера в матководстве, напишу отдельную статью.
