Здравствуйте, господа и дамы.

Сегодня у нас на операционном столе - HDD Hitachi.

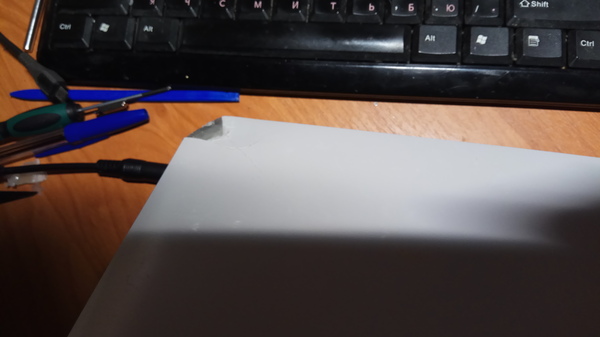

Привезли его вот в такой "упаковке" -

С вот такой проблемой -

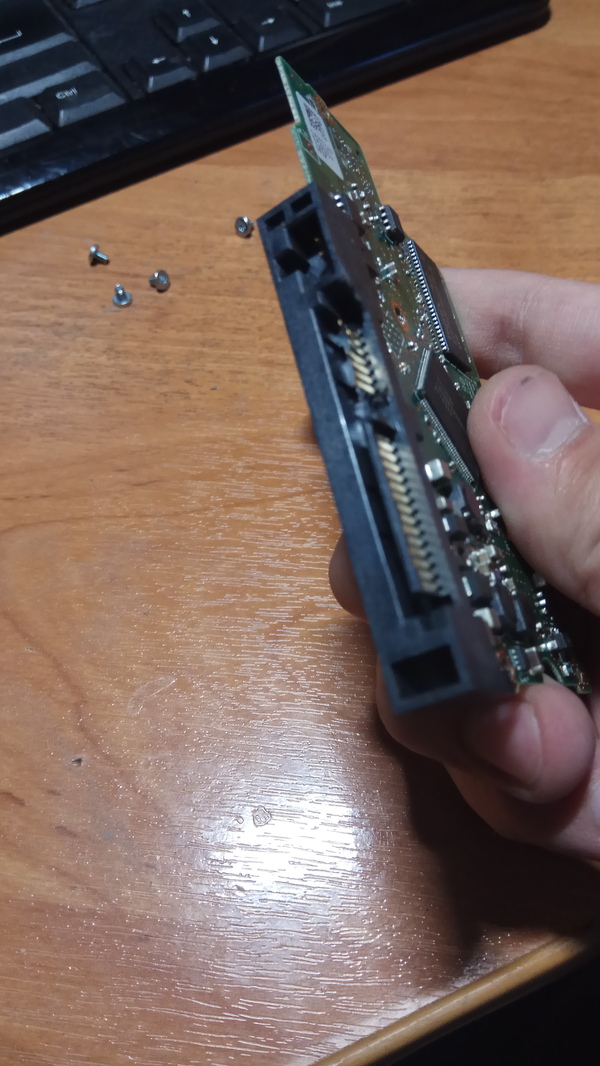

Каким-то образом обломился пластик разъема sata.

Что делать? берем мертвого донора, тех же размеров 3,5 дюйма, и снимаем с него разъем.

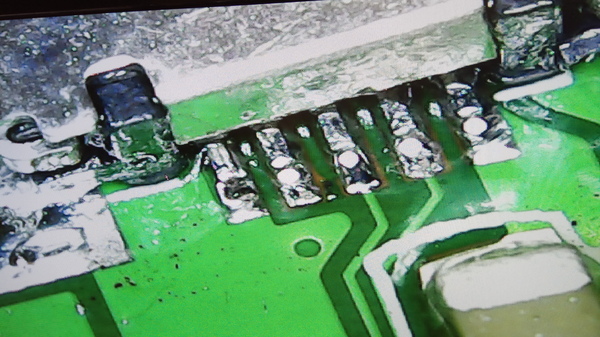

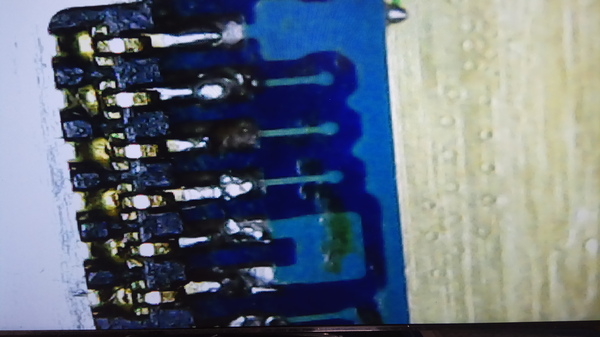

Пластик допиливаем по месту, паяем -

Ну, и проверяем:)

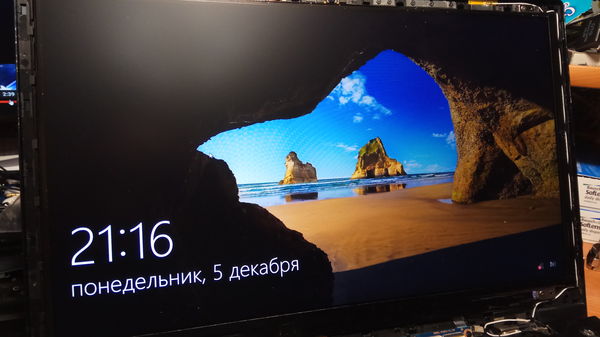

Вот он, определился системой, и все стало хорошо. Пробуем загрузить ОС -

Главное - не мешать кошке. А так - все ок.

Следующий пациент - 1+1 Two. Классный, кстати, аппарат. Но слегка побился.

Процесс разбора -

Аккум - классически, приклеен. Слегка греем, и пластиком скидываем его.

Подкинем на соплях новый модуль -

работает. Значит, будем клеить в рамку:)

Классически - B6000, и на прищепках держим.

В сборке есть один аспект - раньше там была "термопаста" которая высохла. Кладем взамен неё термопрокладку -

Ну и собираем в обратной последовательности.

Были еще любимые старый нокиий:) с побитыми дисплеями.

Это уже готовый вид, а вот так беленький С6-00 выглядит "в разборе" -

Еще из интересного - парочка Я ultra на замену модулей -

Для сравнения размеров - меж ними лежит MfloginPh с диагональю 5,5. У ультры - 6,44.

Разбираем аппараты поочередно.

Внутряшка одного из них.

Заострим внимание на нижней части - почему не стОит дергать модуль.

шлейфов горка. И оборвать - как нечего делать) так что будьте аккуратны.

отщелкиваем все, шлейфы на микрофон и динамик прилепляем к аппарату скотчем дабы не болтались, вытаскиваем старый битый модуль с аппарата, путем нагрева по периметру.

накидываем новый модуль, тестим на весу, клеим -

И оставляем в таком виде до утра.

Готовый вид -

Был еще вот такой прикол -

Типа, S7 (Саша, привееет!)

с вот таким "рекавери" -

Будььте аккуратны при покупке подобной техники, и не повторяйте чужих ошибок!

Китайский реф Iphone 5S -

Легко определяется по вот подобным наклейкам.

Ну, а на этом пока все:)

Спасибо за внимание, надеюсь, сие кому-либо будет полезно.

P.S. и да, традиционно - я не работаю в сервисе. Это у меня ъобби такое.

ну и если есть у кого какие вопросы, али совет нужен - пожалуйста - почта <мой_ник>@yandex.ru

Доброго дня, дамы и господа.

Надеюсь, я вам еще не надоел)

Сегодня речь пойдет о проблемах с телефоном после попадения воды.

Попал ко мне в ремонтик аппарат дивный - Galaxy S6 Edge. C бедой - не работает кнопка включения, не заряжается. Или если заряжается, то еле-еле.

Вот такой аппарат (снято уже после ремонта)

Разберем.

Задняя крышка - приклеена, с завода. А после предидущей разборки горе-мастерами, её зачем-то приклеили на момент или что-то подобное.

Выкручиваем винты, штук 13 (один уже был пройопан...)

Скидываем и осматриваем материнку, и сопутствующее.

Вот так выглядел шлейф кнопки включения.

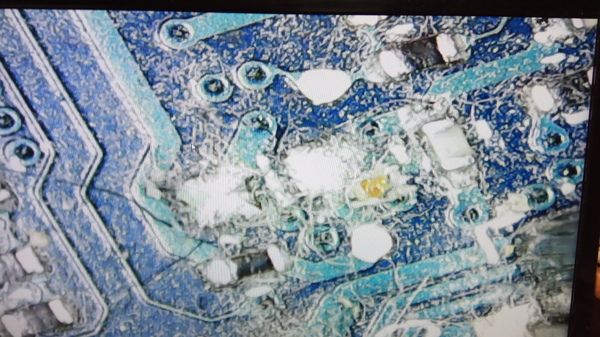

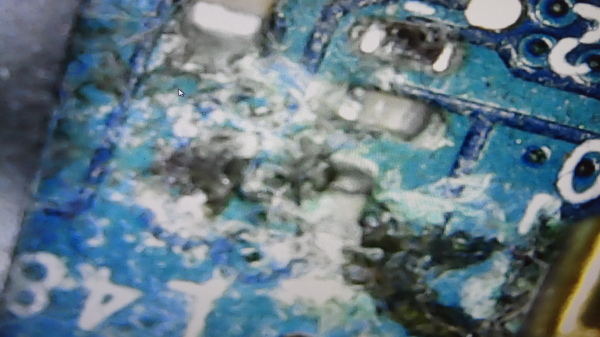

Вот такие вот хОвна по плате. Чистим, изопропиловым спиртом, благородно.

Кнопка заработала, осталось разобраться с зарядом.

Долго ли, коротко, добираемся до разъема арядки.

А там вот такая картина.

Тем же изопропилом вычищаем все, дабы блестело.

Контактики слегка изношены, плюс куча грязи внутри - и вот результат.

Берем тот же спирт, чистим-чистим.

Так же чистим спиртом этим и всю плату, где видим налет/окислы.

Ну, и тестим на весу -

пошел заряд:)

Собираем его назад, крышку вклеиваем на B6000

Окончательно проверяем -

0,6А - ограничено портами USB компа.

От зарядки обычной поболе будет)

Вот, так как-то получилось:)

ну и второй вчерашний аппаратик - Xperia Z3.

Предистория такова - начал отклеиваться модуль дисплея, и решил хозяин аппарата его подклеить. Так уж вышло, что оторвались шлейфы дисплея.

Что-ж, вот сам аппарат, приехал ко мне из города Красноярска -

Вот так все развалилось(

Разберем -

Объясню, в чем суть. Шлейф экрана и тача в этой соньке - дюже короток, плюс - металлическая подложка в самом аппарате. И если модуль начать шевелить - то металл работает аки ножик зловещий.

Вот что осталось от модуля -

Не подлежит восстановлению, я так думаю:)

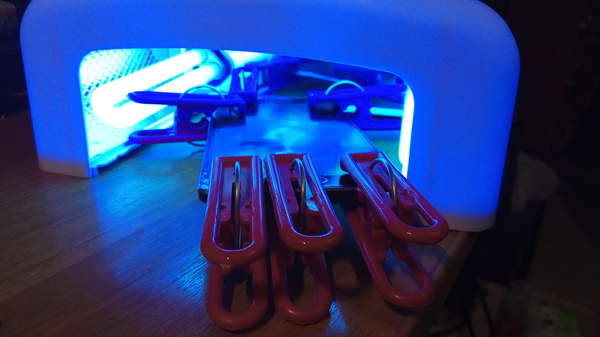

Соответственно, берем новый модуль, вычищаем внутрянку, клеим сперва модуль, держим на прищепках часа 2.

Потом таким же макаром клеим крышку, и оставляем все это на прищепках на ночь.

Ну, и в итоге все получилось:)

Аппараты готовы к возвращению владельцам.

На этом спасибо всем дочитавшим до конца, надеюсь, написанное было полезно.

P.S. и традиционно - я не работаю в сервисе, а занимаюсь ремонтами по вечерам в уютной домашней обстановке) Ну и если есть какие вопросы,  или совет нужен - то пожалуйста, почта - <мой_ник>@yandex.ru

Здравствуйте, дамы и господа.

Сегодня, для начала, речь пойдет о планшетах.

Итак, пациент первый - нексус 7 (2013).

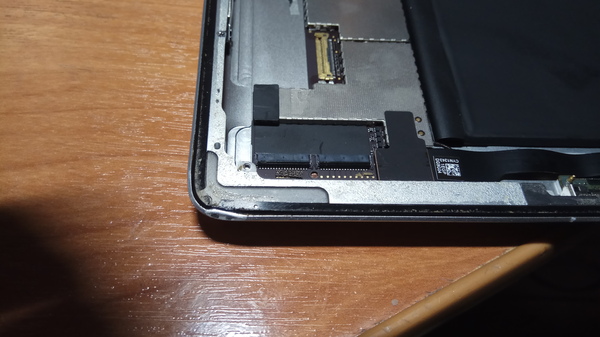

Проблема - выломано корпус защелки тачскрина.

Вот сам аппарат -

А вот проблема -

Ежели бы отломана была защелка, то было б проще - лечится тонким пластиком - к примеру от бутыли газировки.

Тут же, при ближайшем рассмотрении, не оказалось еще и пары контактов.

Паять попробовал - а не к чему. С корешками контактики сбежали.

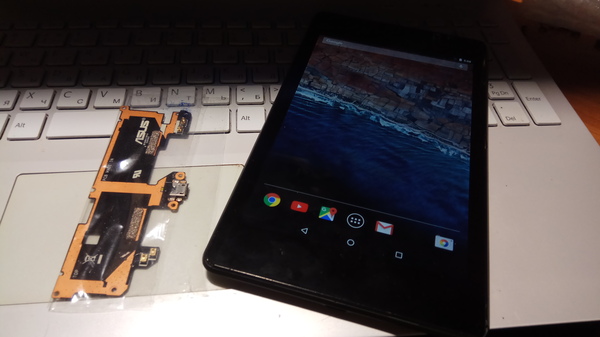

Но - ищущий да найдет - плата в сборе обошлась вполне недорого, и была установлена на место.

Следующим был Samsung J1 mini - побит по тачу.

Тут есть нюанс - тач хоть и не приклеен к экрану, но разбирать следует дюже аккуратно - экран приклеен к плате.

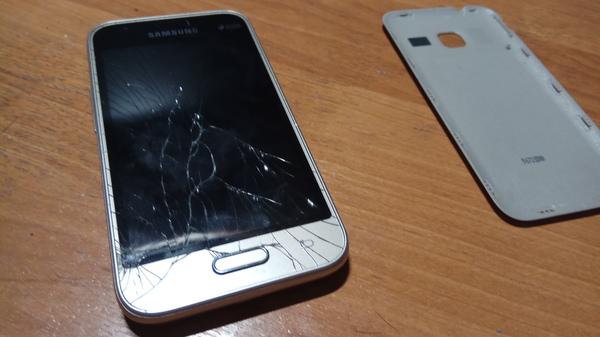

Вот такой вот аппаратик.

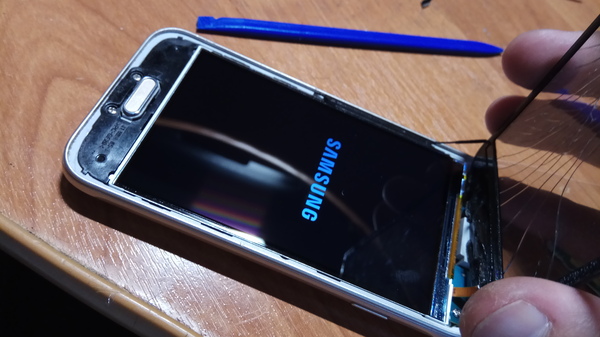

Берем фен, откидываем сенсор...

Проверяем, не угандошили ли мы дисплей. Все ок.

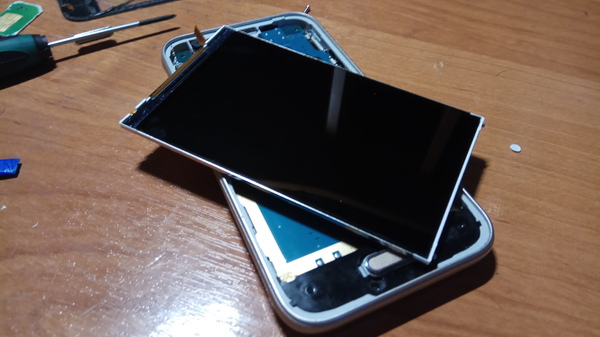

Скидываем дисплей...

Старый сенсор для удобства отрезал.

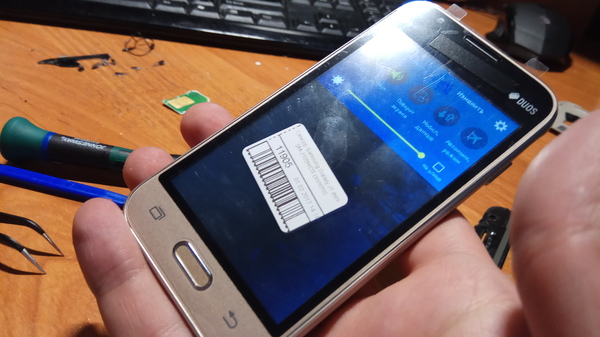

Берем новый, проверяем на соплях -

Шуршит, как и положено:)

Вытрухаем всю пыль, отпечатки и т.п., дисплей клеим обратно на двусторонний скотч, сенсор - на В6000.

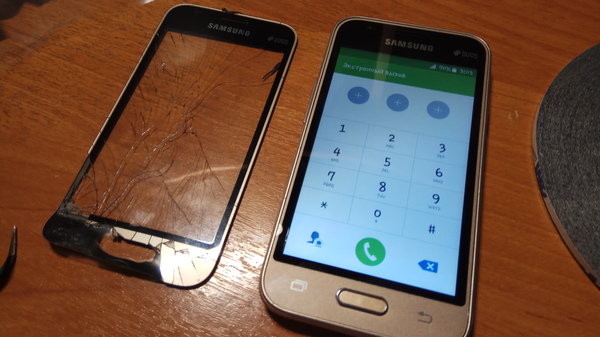

Итог -

Как новый:)

Был еще вот такой зверёк - Wexler. Как оказалось, очень неплохой, шустрый планшетик.

Запарка с ним состояла в том,что ни у кого не было на него сенсора, хоть и с виду - обычный китайский, 8 дюймов...

Но нашелся, один-единственный:)

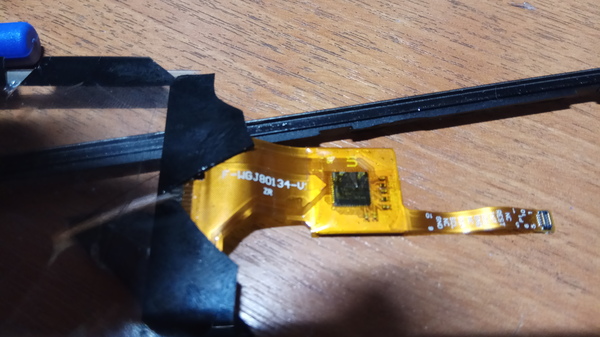

А искать всегда советую по маркировке -

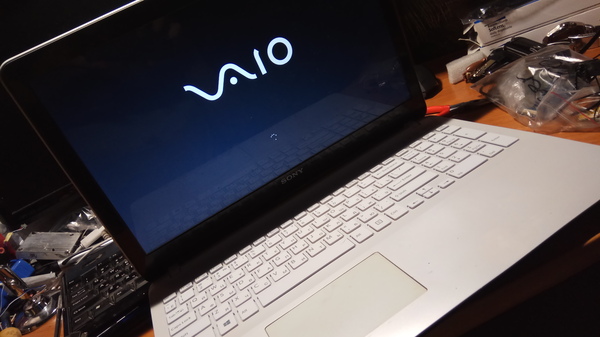

Ну, и по-интереснее был аппарат - ноут Сони.

Проблем у него была целая гора - нерабочая клава, поломаные петли, крышка, корпус, и т.п.

Вот наш пациент -

Тут он правда уже в собранном виде. Теперь по порядку.

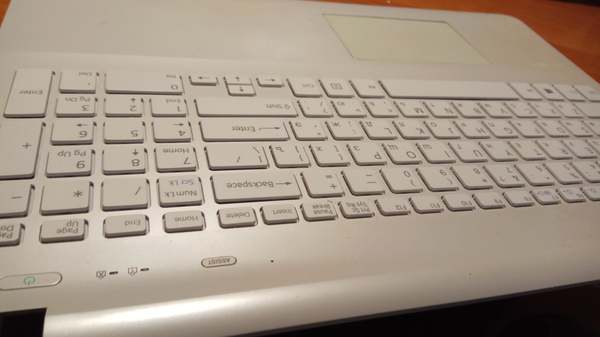

По задумке производителя, клава у него идет в сборе с топкейсом. А это дорого.

Разберем...

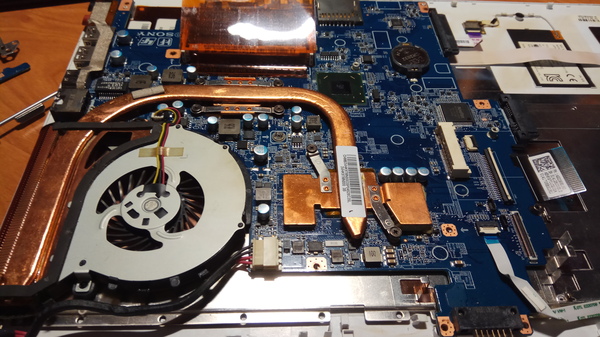

Вот он, внутри. СО кстати обслужил, как положено.

Снимаем все, и взглянем, что нам надо -

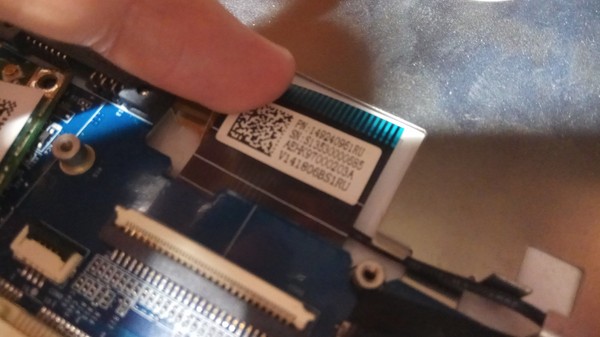

По этой маркировке и поищем клавушку нашу, а пока суть да дело - срезаем белые заклепки скальпелем, убираем металлическую подложку, снимаем старую клаву...

По появлению новой, сперва тестим на весу. Если все ок - крепим.

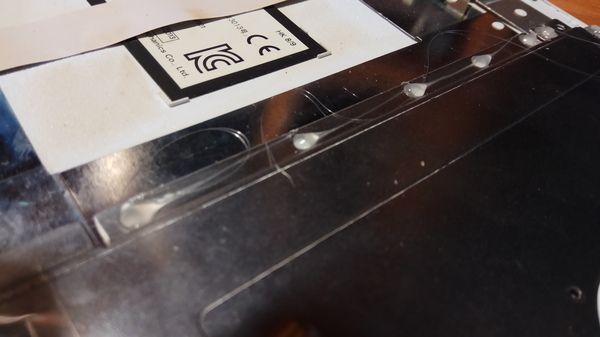

Я для таких дел юзаю термоклей. Дешево и сердито, ну и вполне себе разбирабельно, если вдруг понадобится.

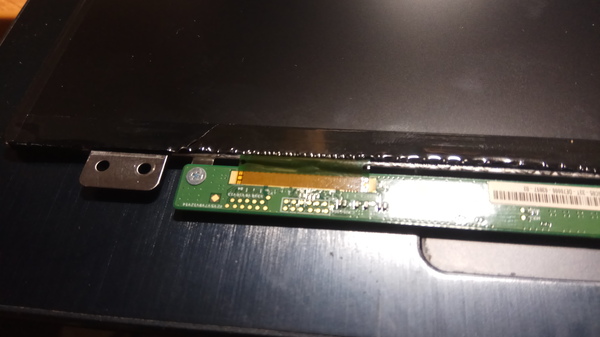

Далее у нас рамка дисплея. С ней просто - суперклей, и все.

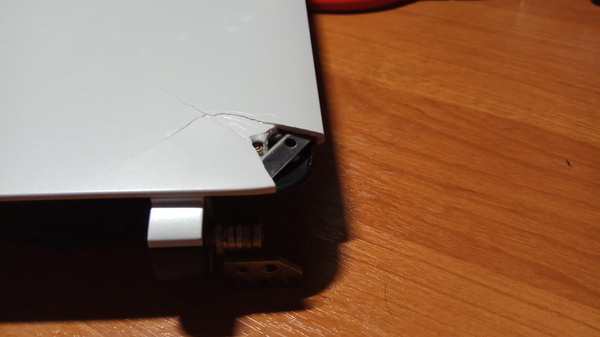

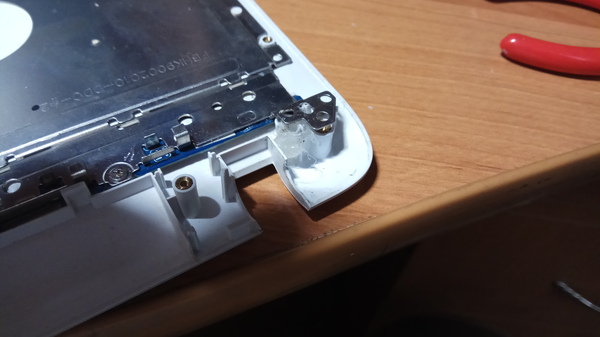

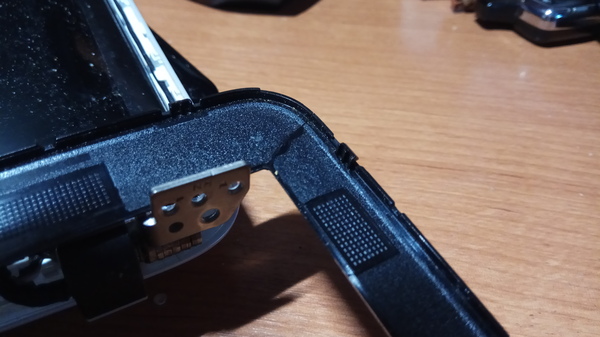

Ну, и заключительная часть - крепления петель.

Вклеиваем на место "гайки" на суперклей и соду.

Вокруг - обильно термоклеем. И так с обоих сторон.

Откладываем сушиться.

А пока сушится - возьмемся за крышку матрицы - там так же не все хорошо.

Закрепляем отпиленным куском металла (когда-то он был петлей от другого ноута...)

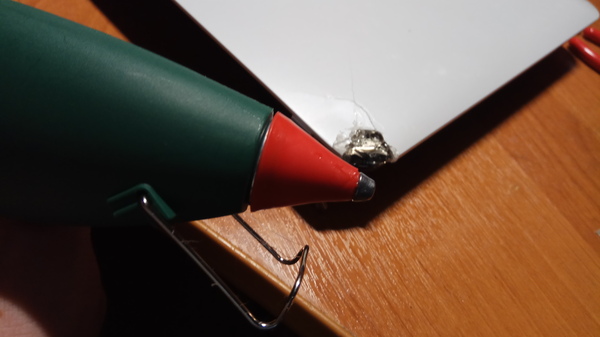

И заливаем термоклееим -

Да, может, не очень эстетично. Но тут ремонт должен быть бюджетным.

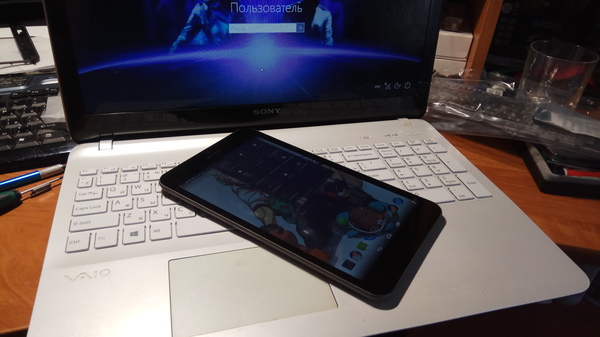

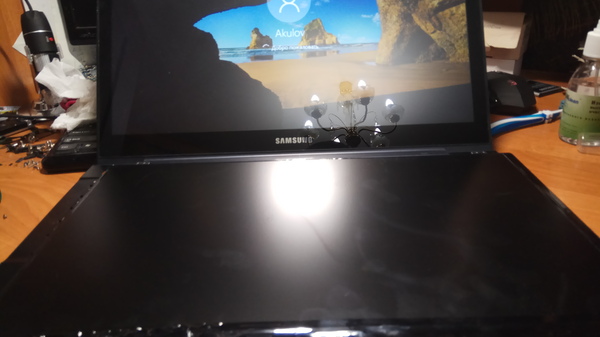

Собираем, проверяем -

Вот такие были ремонты в недавнем прошлом.

По традиции говорю, что в СЦ я не работаю, а занимаюсь ремонтом в свободное время.

P.S. Ввиду определенных обстоятельств, есть небольшая задержка по срокам ремонта. Прошу меня извинить. Но таковы обстоятельства.

P.P.S. Господа, чья техника все еще лежит у меня готовая вернуться к Вам. Заберите её уже) Скопилось её я скажу уже не мало...

Ну и на всякий случай - почта для связи - <мой_ник>@yandex.ru

Доброго дня уважаемому сообществу!

Сегодня речь пойдет о такой проблеме, как отоварнные контакты на сим коннекторе.

Наиболее вероятной причиной является использование переходников, а чаще всего - "огрызков" от сим. К примеру, у вас-  нано-симка. А слот в новом теелфоне - под микро. Что чаще всего делают? правильно, берут остаток от симки, и вместе с ней вставляют в слот. Вставляется оно хорошо. А вот вытаскивается... Не всегда удачно.

Сегодняшний наш пациент - alcatel idol 4.

Вот его вид изнутри -

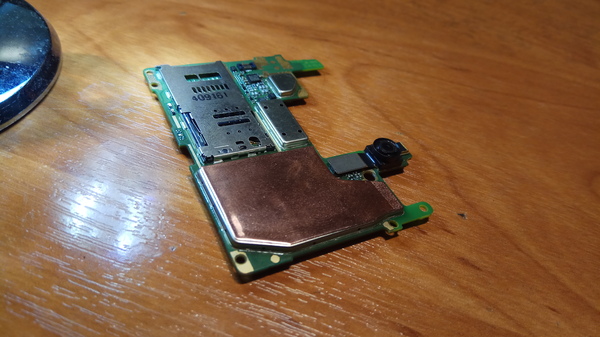

С уже снятой крышкой. Ну, и материнка с обратной стороны -

Вот тут-то нас и ждет веселье:) Как видно, слот под симку и флешку закрыт. Стальной пластиной.

С обратной стороны - так же все закрыто, т.е. пытаться выпаять закрывушку феном - на 95% убить аппарат.

Но мы легких путей то не ищем)

По согласованию с владельцем аппарата, в крышке лотка симки-флешки было прорезано отверстие, через которое нам предстало следующее -

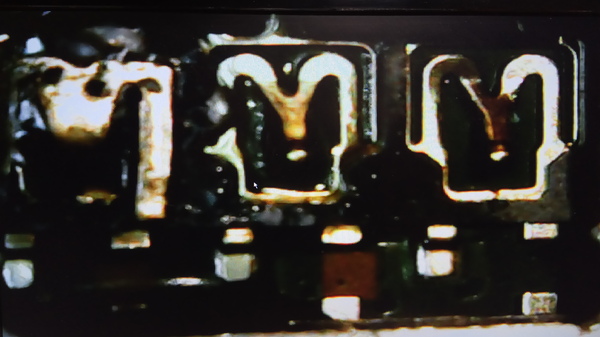

Оторван контакт, отвечающий за обмен данными между тушкой и сим-картой.

Что-ж... Берем донора -

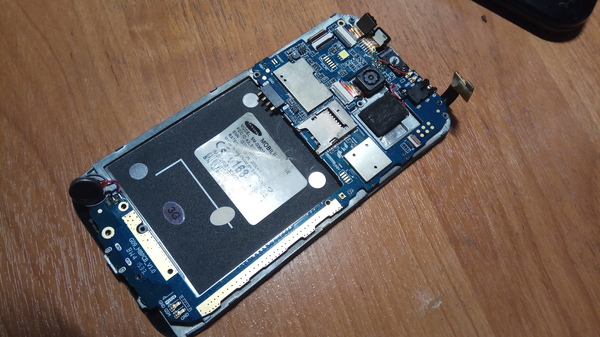

Это китайский псевдосамсунг, совсем мертвенький)

и из него отламываем похожий контактик.

Путем долгих мучений, припаиваем на место оторванного -

Получается не совсем "как с завода", но и снаружи сего действа не видно.

Вариантов не много - либо так, либо менять материнку, а это дорого)

Собираем на соплях, вставляем симку, тестим -

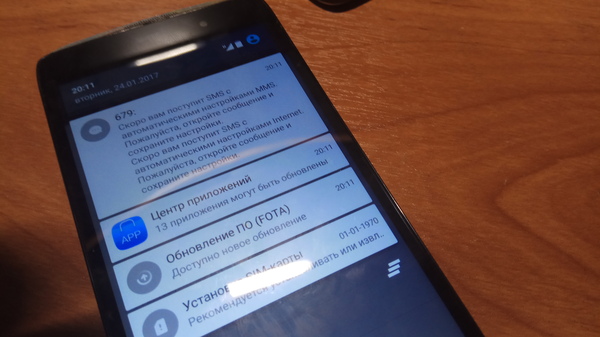

Значок сети появился, буковка Н горит, все ок) тестим все "способности" - микрофон, камера, связь, дианмики, и  т.п.) собиираем.

Раз 30 елозим туда-сюда симкой, все ок.

Единственный мой совет владельцу аппарата - не вставлять пустой лоток в аппарат. Зазоры там минимальные, мало ли что ... дабы не выломать новый контакт.

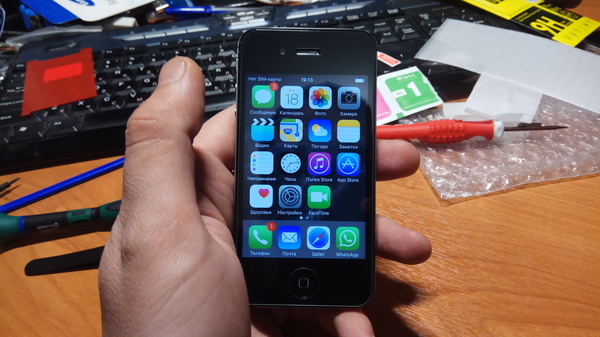

Ну, и из легкого - приносили 4S - модуль потух совсем от удара в верхнюю часть, но тут несложно -

Замена битого модуля и динамика)

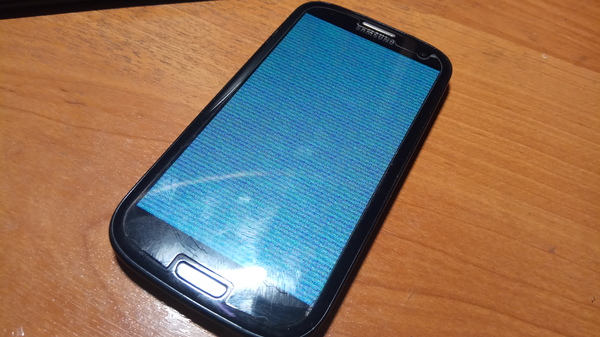

И вот такой вот сасунг i9300 (S3) -

C вот такой вот картиной маслом)

Плюс ко всему он до этого не шился, почему бы?

А вот почему. Разъем оторван, да еще и закорочены контакты.

Ну а по артефактам - так то проц/видюха отваливаются, перекатывать смысла нет, ибо дорого. Проще исправную материнку приобрести, об этом в следующей части:)

Всем спасибо за внимание, и до новых встреч в эфире.

Ну, и по традиции - замыленная фраза, но все же - я не работаю в сц, а все это - хобби:)

Доброго вечера, дамы и господа!

Сегодня речь о невключающемся телефончике.

Предистория - упал, выключился... И все.

Аппарат - Meizu M3s.

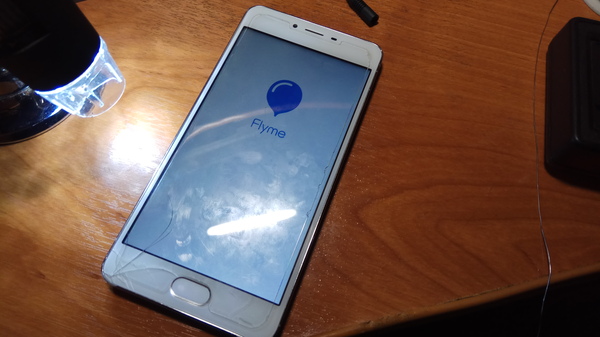

Вот такой -

На трещинки на модуле внимания заострять не стоит - модуль несмотря на них, жив-здоров.

Итак, разберем.

2 винта под "айфоновскую" звездочку в нижней части. Далее защелки по периметру, и не забываем вытащить лоток для симки.

Цепляем к зарядке тело, через usb тестер. Будем смотреть что там по потреблению, для начала.

А потребление у нас было 0,05А что говорит о том, что контроллер батарейку ищет, но... не находит.

Тактильно там и тут поподжимаем, и оп! 0,4-0,5А! Щупал в районе шлейфа батареи.

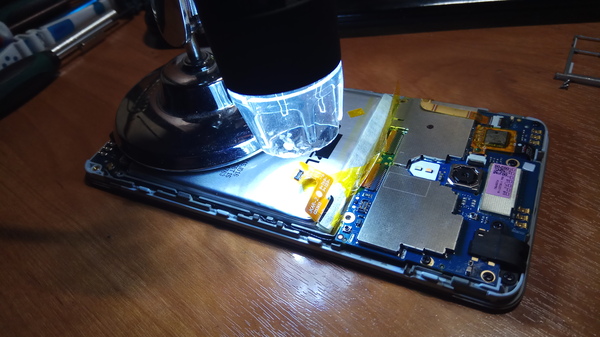

Взглянем поближе -

Тут кстати и внутряшку видно)

И еще ближе -

И вот оно.

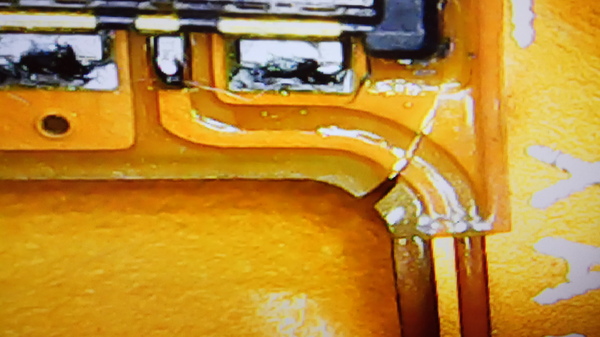

От падения порвался шлейф батарейки.

Чтож...

Зачистим -

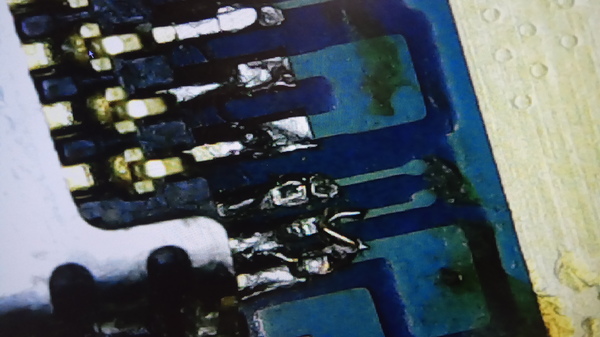

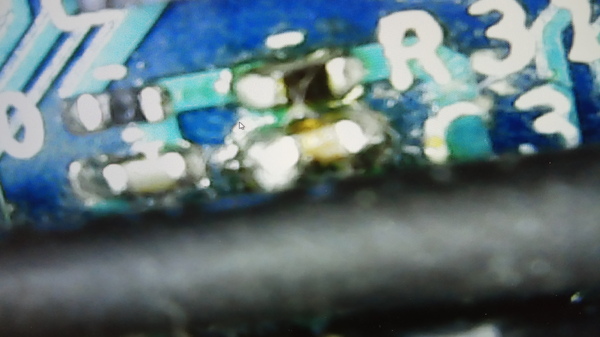

Ну и запаяем)

шлейф у нас однослойный, так что проводочками можно не морочиться.

Фото в процессе... далее напаял побольше)

следом сверху изолируем немного, и собираем тестово -

Все, пошла жара)

И больше "щупать" не надо, работает)

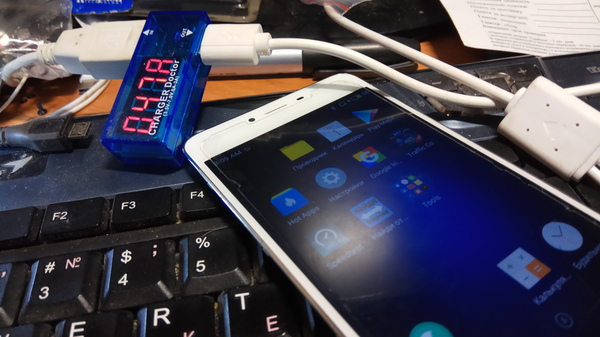

Потребление в 0,47А ограничено портом USB компа, если что. От зарядки берет почти ампер.

Вот такой вот ремонтик получился)

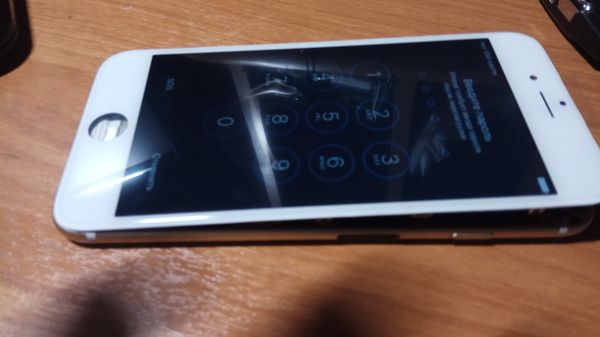

Ну и яблочко приносили, модуль махнуть.

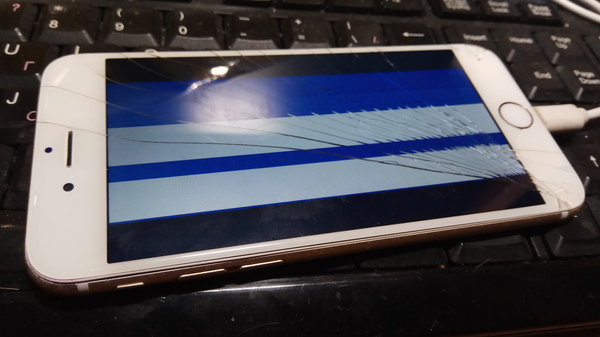

Интересно с ним получилось - стекло цело, а LCD разбился.

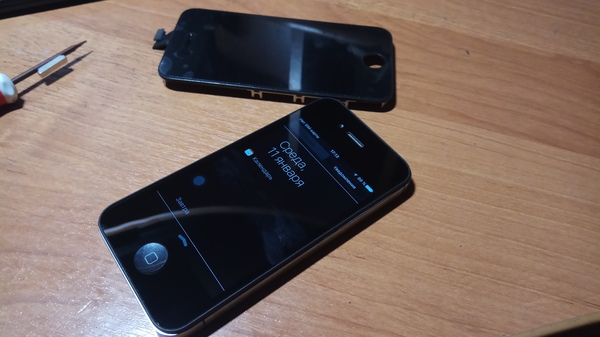

Это уже с помененым модулем на фоне битого.

На этом все:)

Спасибо за внимание, и надеюсь, сей пост будет полезным.

До новых встреч в эфире, как говорится)

P.S. если есть какие-либо вопросы - пожалуйста - почта <мой_ник>@yandex.ru
