В ремонте оказалась видеокарта Gigabyte GTX 750Ti с жалобой что не определяется компьютером и не выводит изображение.

Владелец попросил прогреть видеочип.

В интернете пишут что на данных моделях очень часто происходит "отвал"

Да, это одна из ТЕХ моделей. Но никогда не стоит спешить с диагнозами и прогревать даже то, что обычно "отваливается".

Проблема обнаружилась сразу же при визуальном осмотре видеокарты - сбит smd конденсатор возле разъёма PCI-e.  Устанавливаю его на место и заливаю лаком место повреждения.

Но это не помогло. Видеокарта по-прежнему не хотела никак определяться системой.
Теперь придётся разбирать и делать замеры.

По сопротивлениям основных линий всё вполне нормально. А вот с напряжениями не всё так хорошо - нет основного питания 5В.

Более того, оказалось что на стабилизатор не приходит 12В

Сам стабилизатор неисправен - пробит. Плюс сгорел нулевой резистор по 12В, который видимо выступил в роли предохранителя и спас кучу компонентов от попадания на них 12В питания вместо 5В.

После замены стабилизатора и установки резистора 5В появились.

А видеокарта наконец-то успешно определилась в тестовом стенде

Под нагрузкой тоже всё хорошо. Прогревать видеочип не требуется, тем более это никак не помогло бы в данном случае.

Идея бездумно греть всё подряд гуляет во многом благодаря "гайдам" в интернете. Например таким как этот.

Единственным способом ремонта авторы тут называют прогрев/прожарку видеочипа в нескольких вариациях и подробно расписывают КАК ПРАВИЛЬНО это делать.
Если видеокарта как будто "работает", но ничего не показывает - это не значит что её нужно греть.

Даже к простому прогреву должны быть показания - это как минимум наличие всех основных напряжений и нормальные сопротивления по линиям питания.

Всех приветствую! Ремонт данного ноутбука был не самым сложным, но и не все было так просто. Сейчас все расскажу.
Купил его мой товарищ под восстановление, изначально с проблемой «нет изображения», но изображение на внешний монитор есть.
Осмотр шлейфа ничего не показал, прозвонка линий говорит, что все хорошо.
После чего была подкинута другая матрица (дисплей), появилось изо! Но! Во время запуска Windows, экран становился чёрным, а на внешнем мониторе изображение есть. Пробовал заливать несколько биосов , все безрезультатно.
В общем оказалось, что данный ноут был привередлив к матрице и нужен был точно такой же, но этого пока я не знал и заказал на свой страх и риск новый из Краснодара, так как в Сочи таких не было в наличии. Собственно изображение появилось и в Windows, тоже.
Но это оказалось не все. В диспетчере устройств отсутствовал видеоадаптер, а он есть.

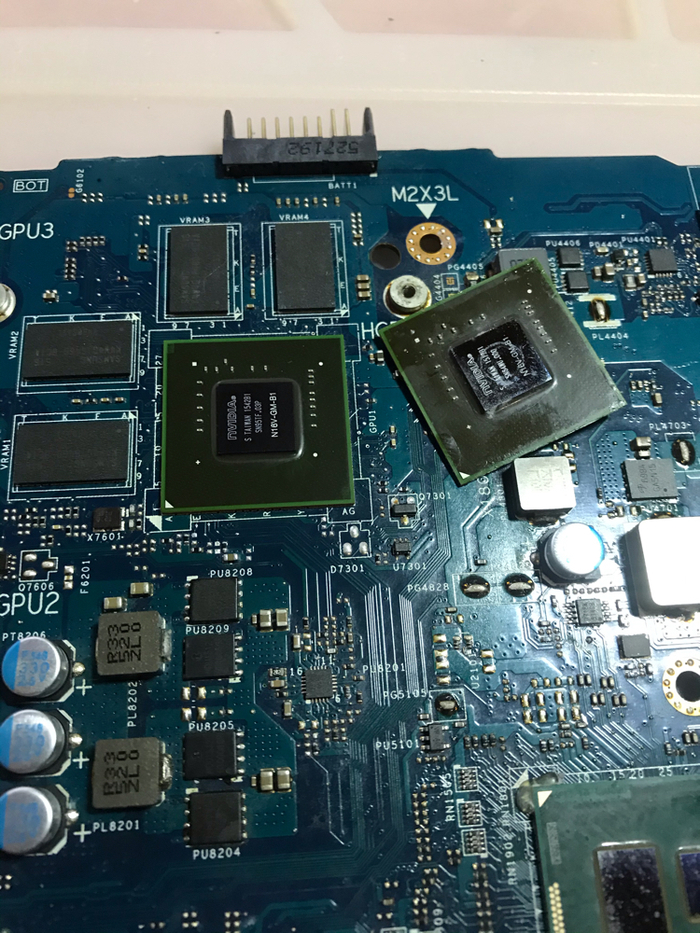

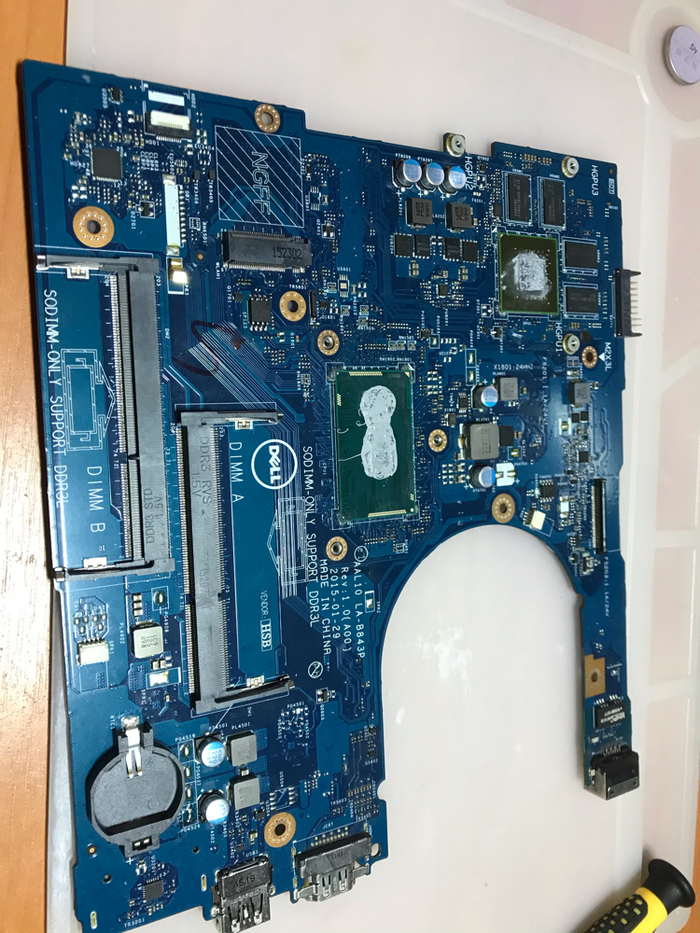

На плате отсутствовало напряжение видеочипа, точнее оно появлялось кратковременно при включении и падало, после необходимых замеров, было решено, меняем чип.

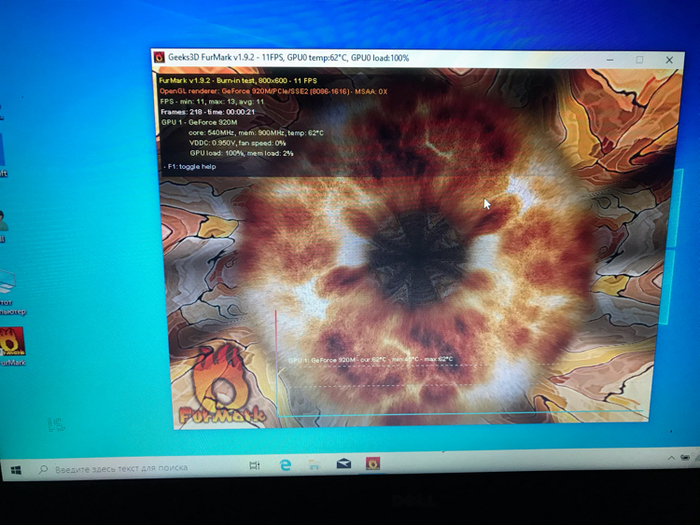

Видеоадаптер отобразился и драйвера установились. Ну и соответственно прогонка ноута.

Как то так, а вам я желаю добра, честных мастеров, здоровья и терпения!
Г. Сочи. Почта для связи Fazlinurov.albert@gmail.com

Очень давно не выкладывал интересных и сложных ремонтов.

И сейчас был мак, с проблемой после падения нет подсветки.

И так начнем все по порядку.

Первое что стоит проверить, почти на всех маках есть предохранитель на подсветку.

Его проверяем, и он оказался мертвый.

Меняю его и в жопе что-то заиграло, и думаю подключу матрицу и проверю.

И тут бац, пропадает нахрен изображение и перегорает предохранитель.

Прозваниваю шлейф, и он в КЗ.

Приходится разбирать матрицу и там наблюдаем окислившийся разъем шлейфа.

Оказалось что не только падение, но и жидкость попала.

( Фото плохое, не думал что буду пост пилить)

Разъем шлейфа пригорел к разъему.

Ок, нужно поменять разъем на самой матрице.

Старый разъем снимаем исключительно паяльником и сплавом розе, никакого фена.

После замены разъема, ставлю новый шлейф, меняю снова предохранитель.

Появилось изображение, но подсветки нет.

Ок...

Проверяем драйвер подсветки. И он конечно не выдержал всего того что с ним делали.

Меняю его.

Честно, ремонт делал неделю назад, и сейчас всех нюансов не вспомню, но проблема с подсветкой не ушла, дальше был резистр у разъема шлейфа, его уже не сфотографировал.

И перекрестившись проверяю.

Ну все супер.

На последок меняем АКБ, ибо одна банка вздута.
