Читателю привет!

Написал мне пикабушник @FreeSanta с просьбой посмотреть его карту, которой 2 месяца (полагаю с покупки), залитую кока-колой. Работала карта в системнике, потом опрокинули кружку со сладким напитком и попало внутрь всего системника. Остальные железки выжили и продолжили работать дальше, но вот карте не повезло, хоть вентиляторы на выдув и выкинули основную части колы.Предыстория примерно такая, писал по памяти.

Вот так выглядит эта любительница колы:

Включать не буду даже, сразу лучше разобрать и смотреть, что случилось на плате.

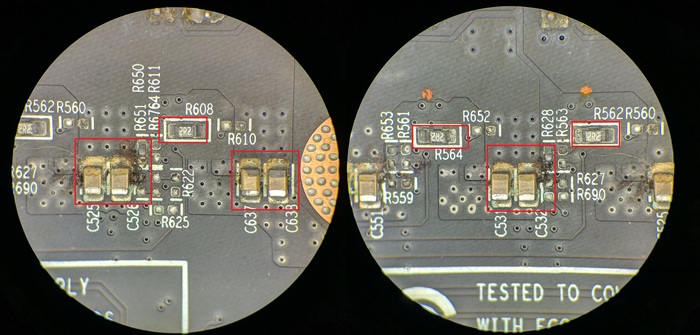

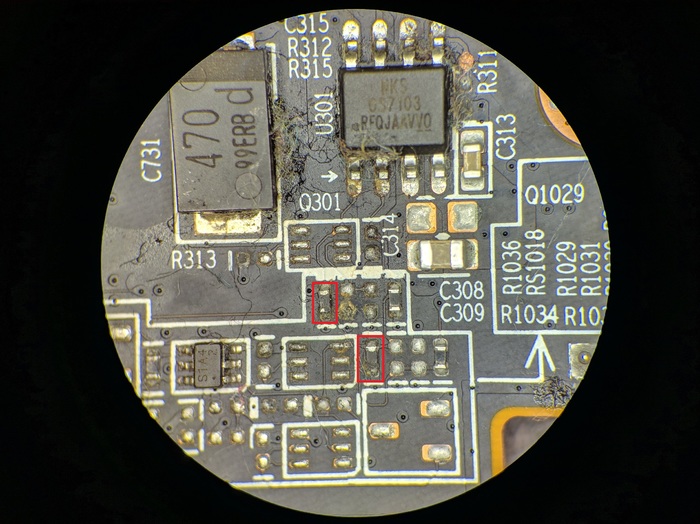

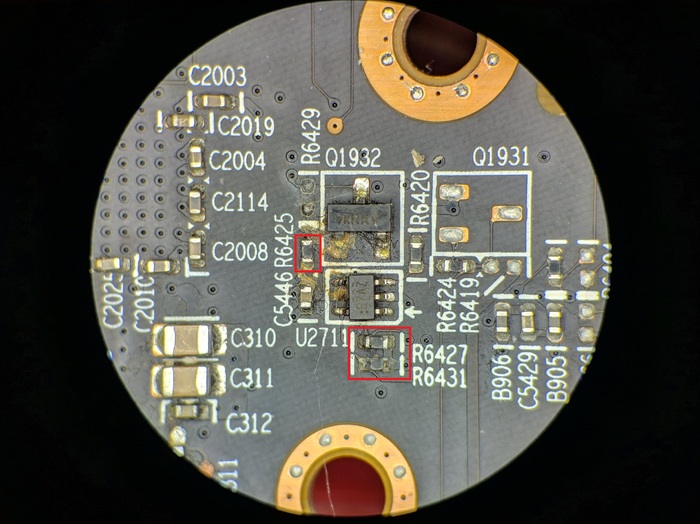

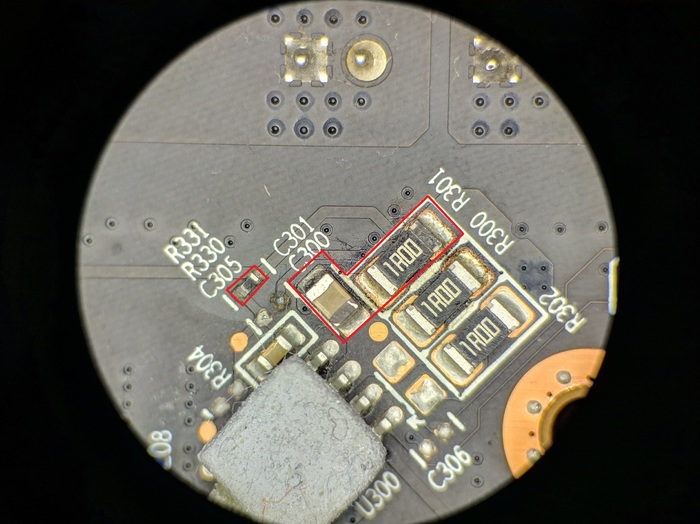

Первая фотка - треть тыльной стороны VRM по всей длине между отверстиями для винтов. Остальные - пальцем в плату с закрытыми глазами, основное обвёл, остальную треть похожего за кадром уже не стал фоткать (примерно такое же там)

По предварительной диагностике пациент должен быть жив, но узнать это можно только устранив повреждения (владелец дал добро). Поэтому началось изучение ДШ на микрухи и прочее, поиск чего-то похожего на других картах, вызванивание кто, куда и зачем на плате. Ну и замена явно дохлых элементов, или похожих на оных.

Разводы или подобное местами - скорее краситель, ибо смылось всё, что могло.

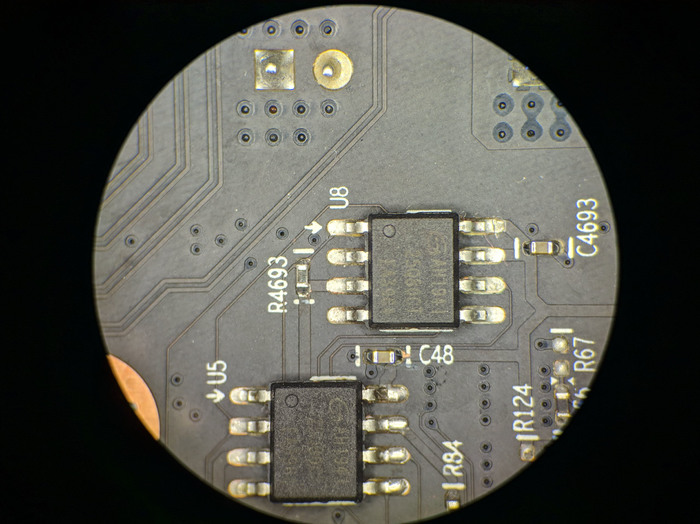

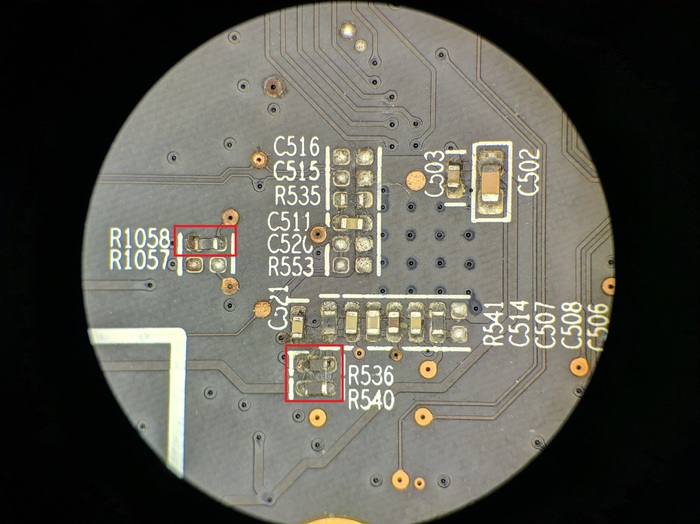

Получилось что-то такое:

После проделанной работы был закадровый запуск, который оказался успешным.

Дальше радиатор и кожух с вертушками были тоже отмыты от липких остатков колы, высушены и собраны обратно вместе с платой в целую карточку.

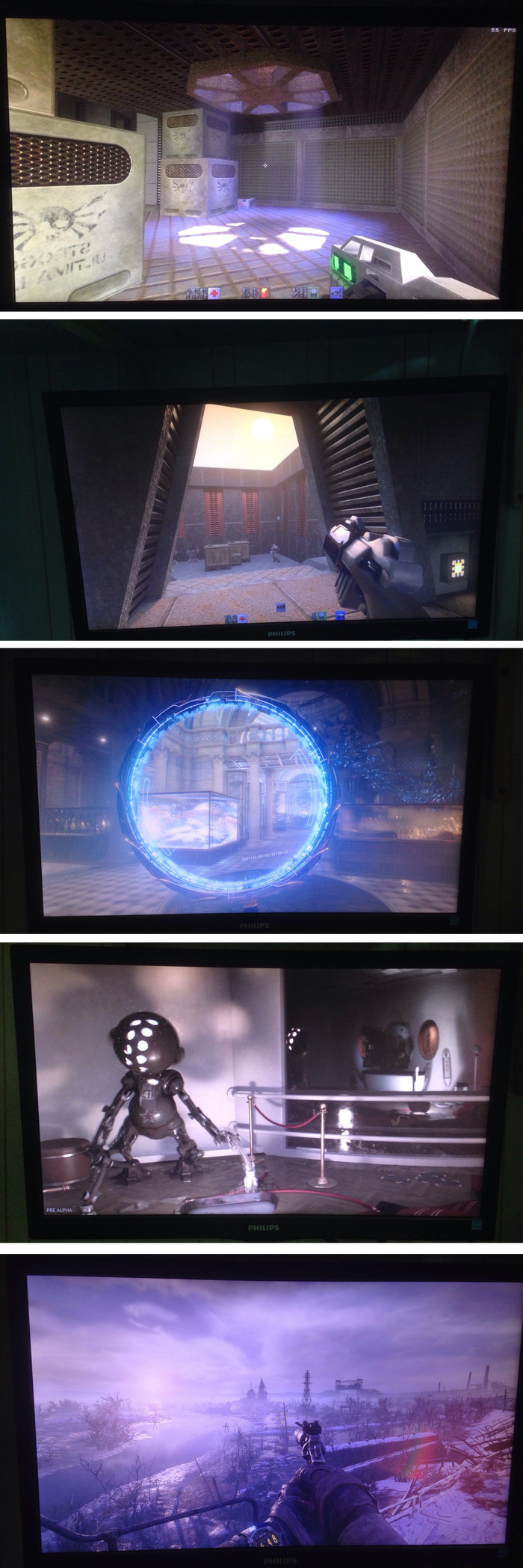

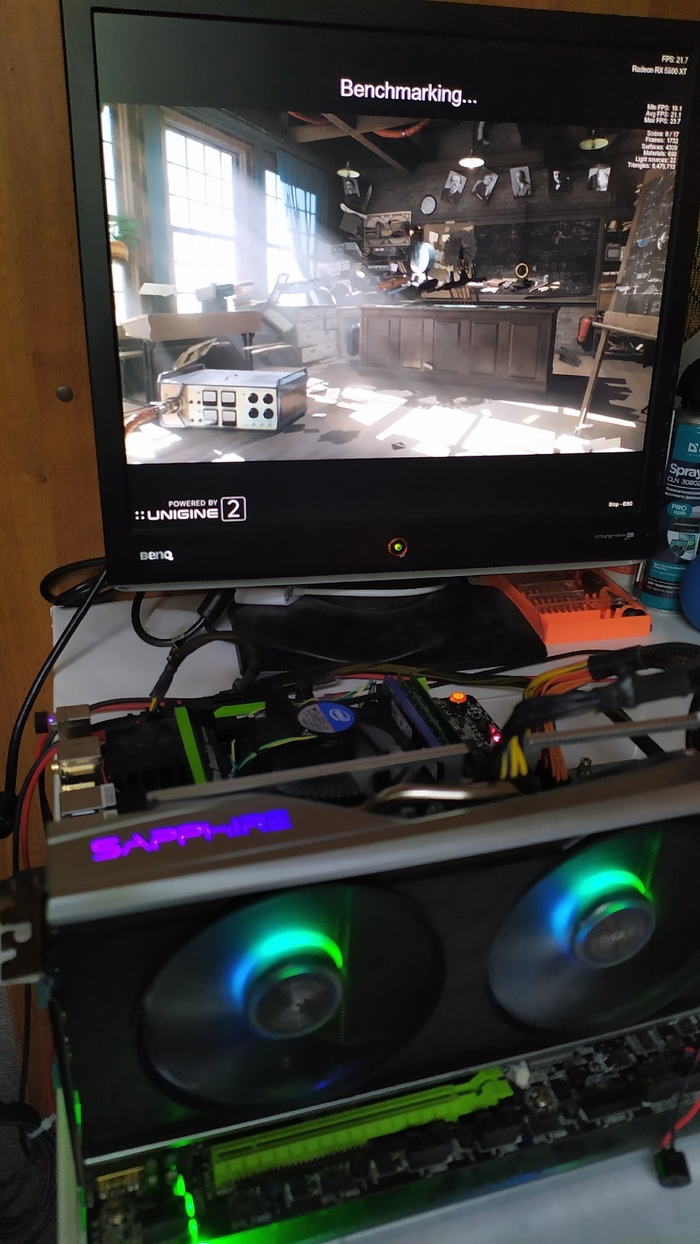

Ну и тесты само собой, которые карта прошла успешно.

Читателю привет!

Сегодняшний пациент - 3х вентиляторная дрына от Zotac. Карта работала, но что-то случилось с СЖО на процессоре и, как нетрудно догадаться, досталось и карточке. "Протекла водянка и что-то коротнуло на карточке" (с) владелец. Карточку владелец разбирал сам, но после увиденного понял, что ему тут явно делать нечего. Обратно он её не собрал, но все винты положил в коробку, что не лучший вариант.

Выглядит эта дрына вот так

После подробного описания желание проверять неисправность отпало совсем, поэтому расклею её, всё равно она держалась на одни прокладках только.

На подсветку попало, эх...

Состояние у платы ещё хуже, на неё поселился свой мирок уже.

Крупным планом выглядит всё ещё страшнее

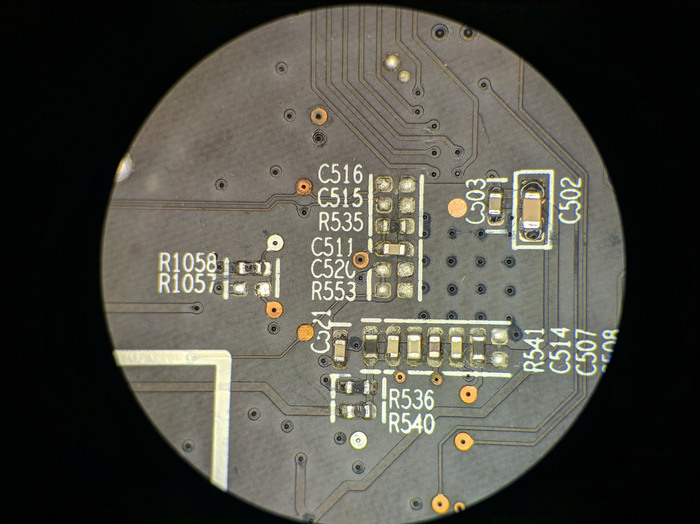

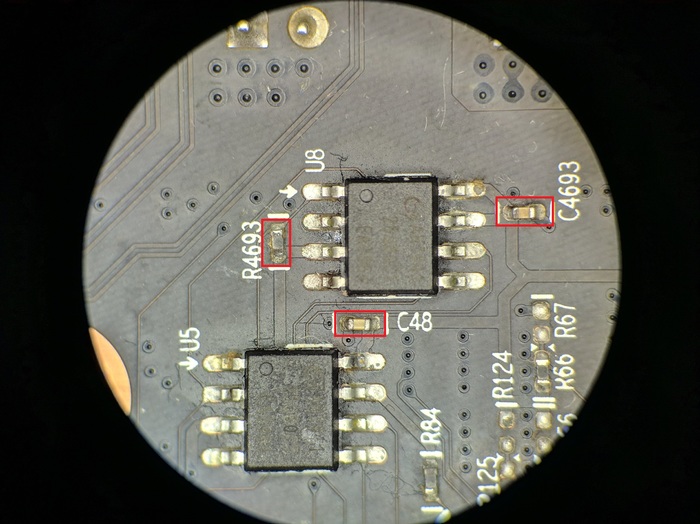

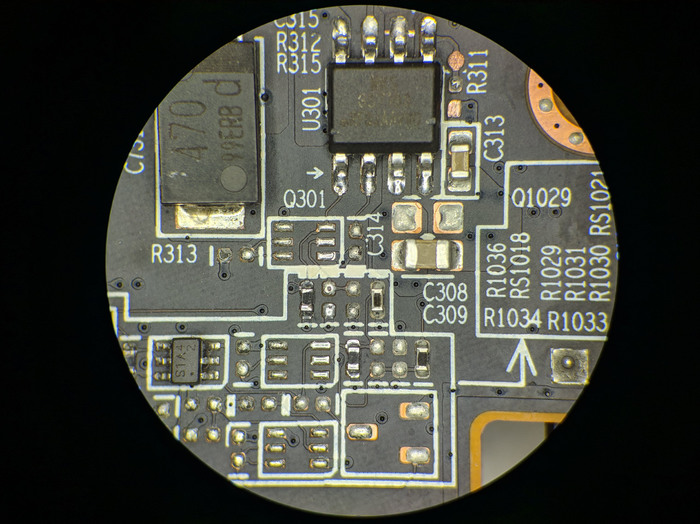

После отмывки этой мерзости и замены всего сгнившего или похожего на оное получается что-то такое. Абсолютно все места не сфоткал, но сути не меняет.

Какие-то разводы остались даже после отмывки, ну остались и остались.

Можно собирать обратно и пробовать, если бы не одно весомое НО.

Тут что-то не так.

Никогда такого не было.

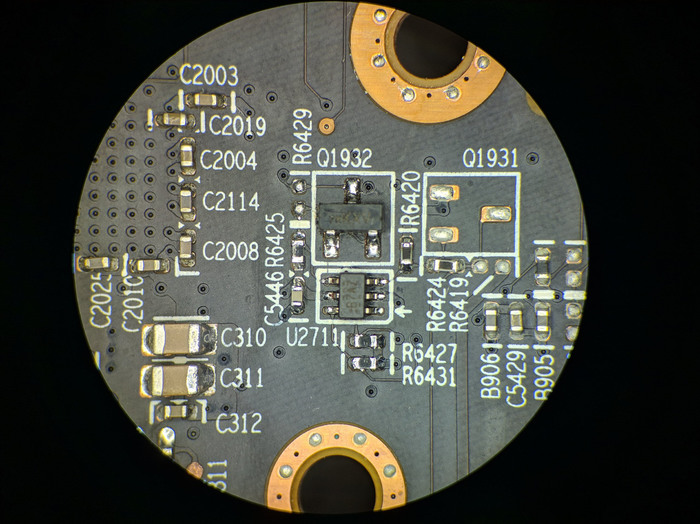

Ключик по соседству ушёл под замену, потому что умер.

Крупным планом это дело

С таком делом не будет работать, поэтому исправлю и это.

Теперь можно хорошенько вымыть всё, что откручивается или отстёгивается.

Радиатор тоже был отмыт.

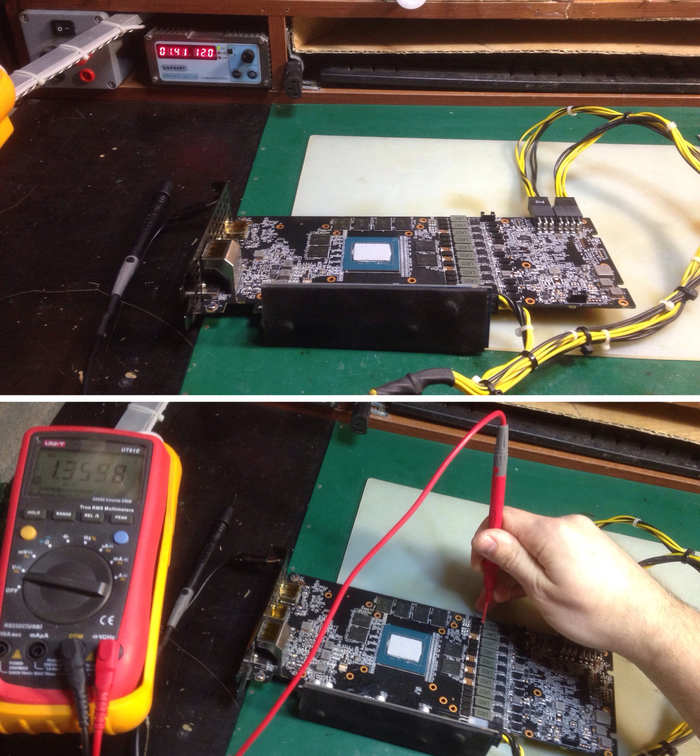

После собираю и проверяю в сборе, вроде запустилась

Scheiße, оно не запустилось, вернее не дало картинку и зависло на определении дискретной графики. Оценивая проделанную работу и текущий результат было принято решение сделать хороший пивной перерыв.

Надежда умирает последней, была сделана ставка с любимым "авось" на проблемы с памятью.

Бинго, проблема имеется.

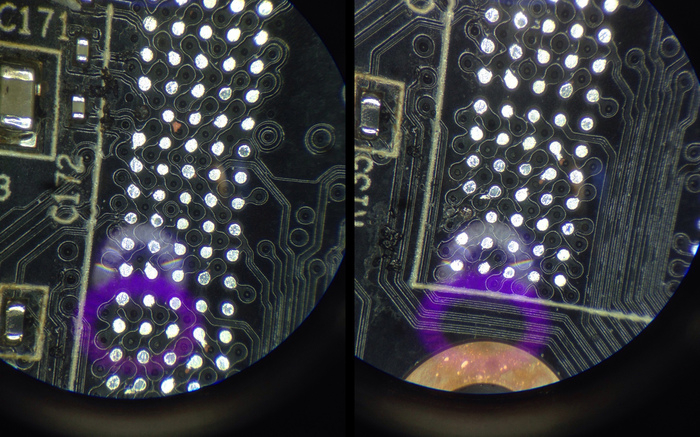

Под замену ушла банка памяти.

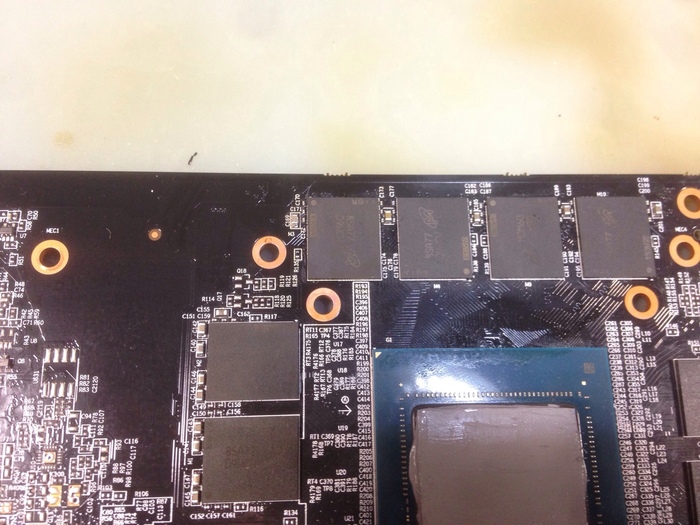

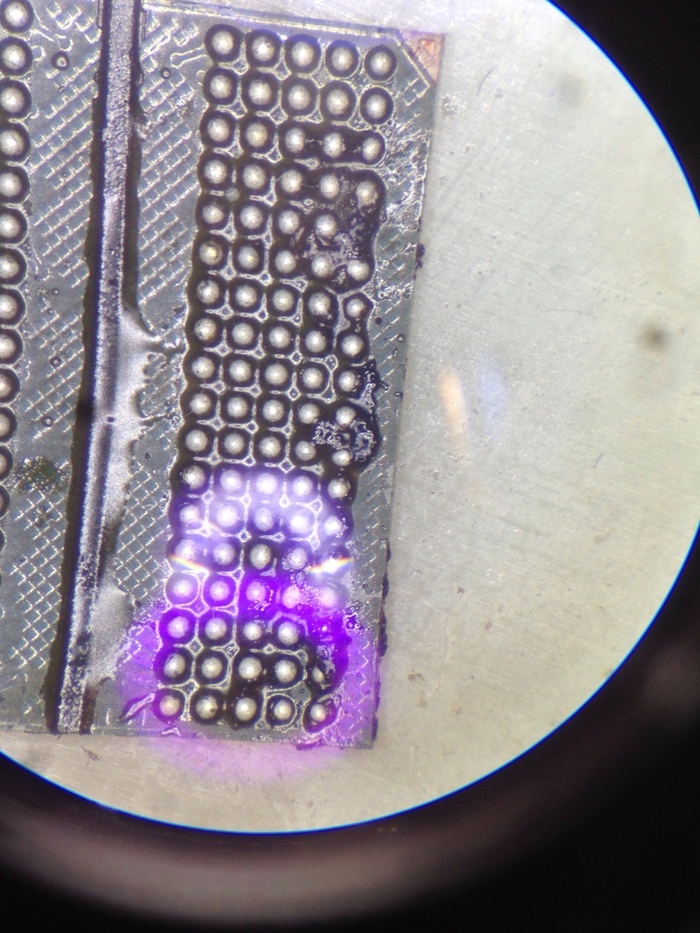

Жира из под остальных банок вылезло знатно, словно чайную ложку масла налили под каждый чип.

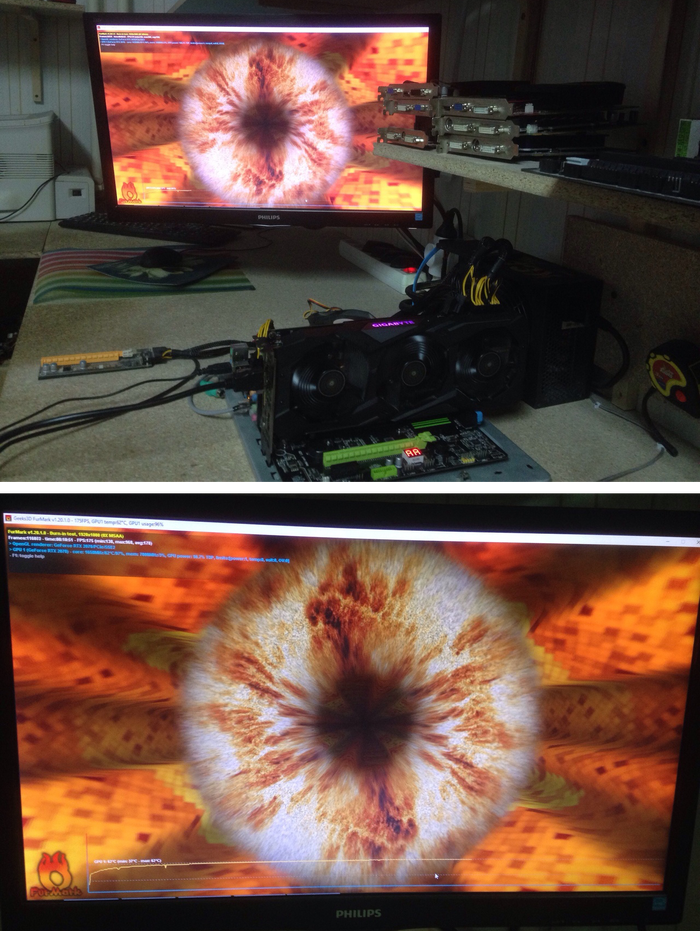

И только после всего проделанного карточка дала кино и стала нормально работать, пройдя все тесты.

Видеокарта Gigabyte RTX 2070 была залита соком, после чего на изображении появились артефакты. Видеодрайвер не устанавливается с кодом ошибки 43.

Следы залития присутствуют со стороны бэкплейта. До меня карта разбиралась самим владельцем и промывалась, но это не помогло.

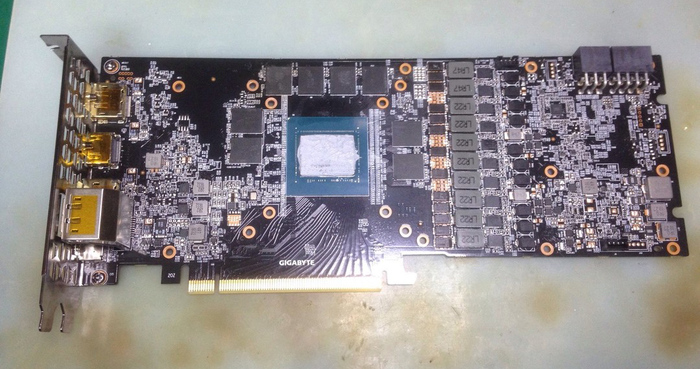

Для диагностики необходимо разобрать видеокарту и провести все необходимые замеры

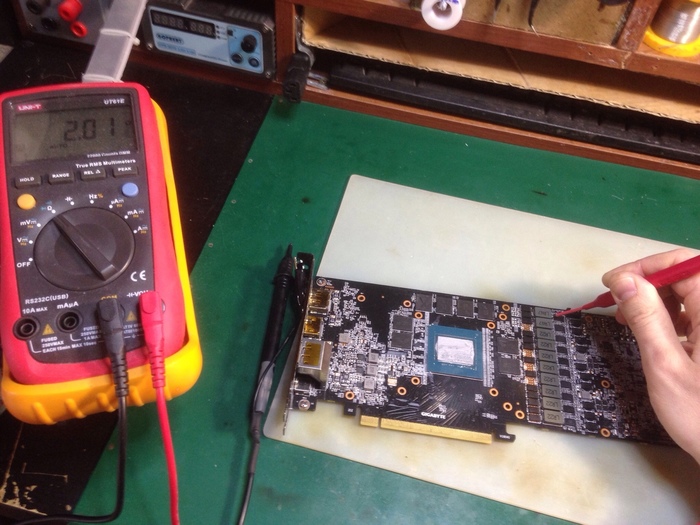

Сразу выяснилось что сопротивление питания видеопамяти сильно занижено

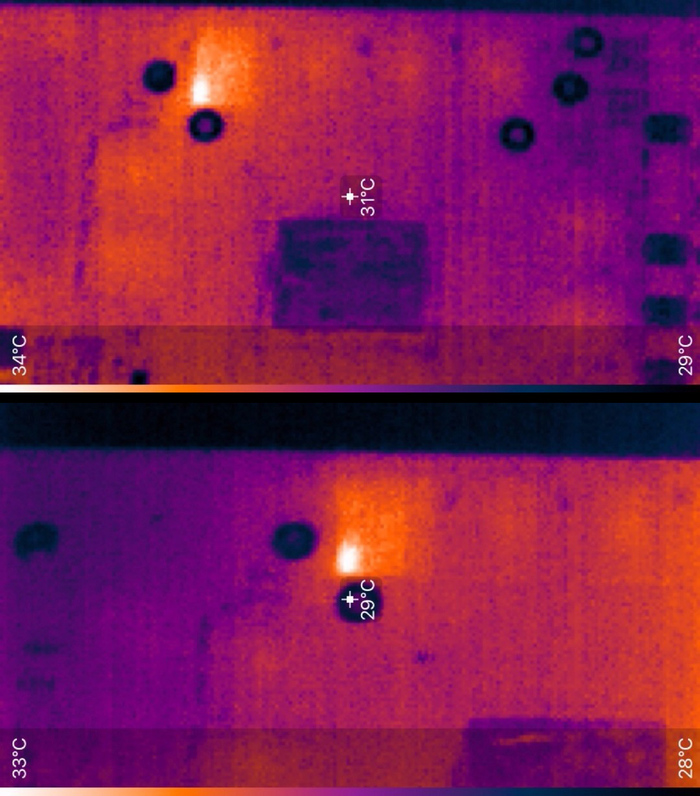

При подаче на эту линию 1В и осмотра в тепловизор оказалось что сильно греется одна из банок видеопамяти

Снимаю эту банку и смотрю на состояние пятачков под микроскопом

Под микросхемой присутствуют сильно окисленные контактные площадки

То же самое на самой микросхеме видеопамяти: грязь и сильные окислы

Снимаю все остальные подозрительные микросхемы со следами залития и окислений

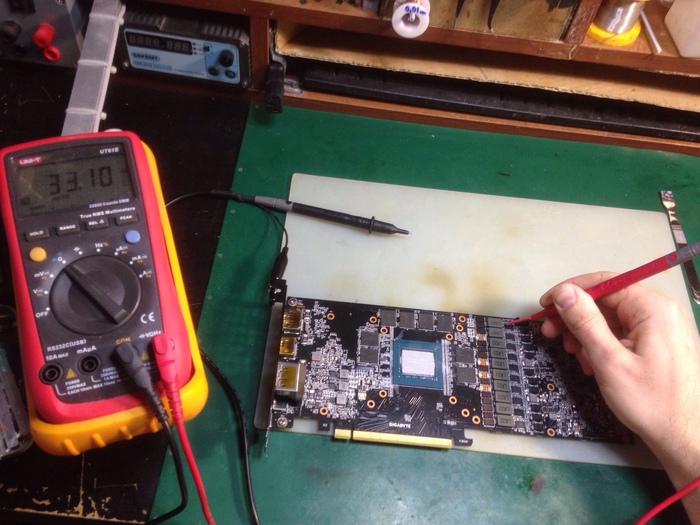

Замеряю сопротивление линии питания видеопамяти

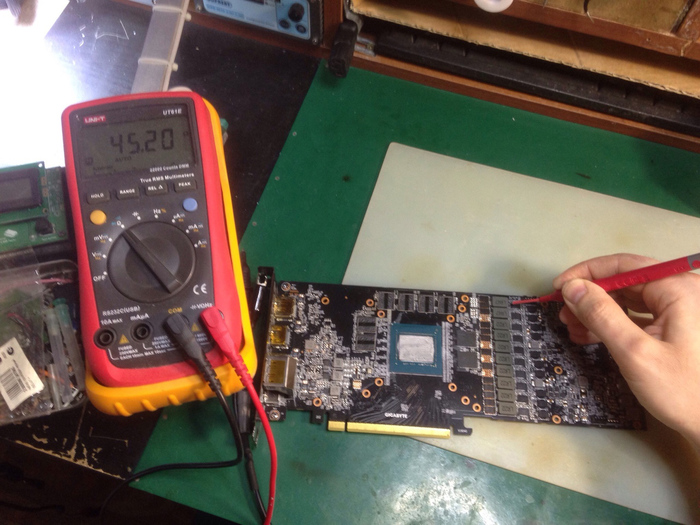

Теперь сопротивление нормальное, 45 Ом. Осталось восстановить окисленные контактные площадки и подобрать исправные банки памяти.

В итоге половина снятых банок памяти оказались исправны, их нужно было только отмыть и отреболлить. Остальные пришлось поменять на новые

После установки всех микросхем памяти замеряю сопротивление

Потребление видеокарты от лабораторного блока питания в норме. Все основные напряжения присутствуют

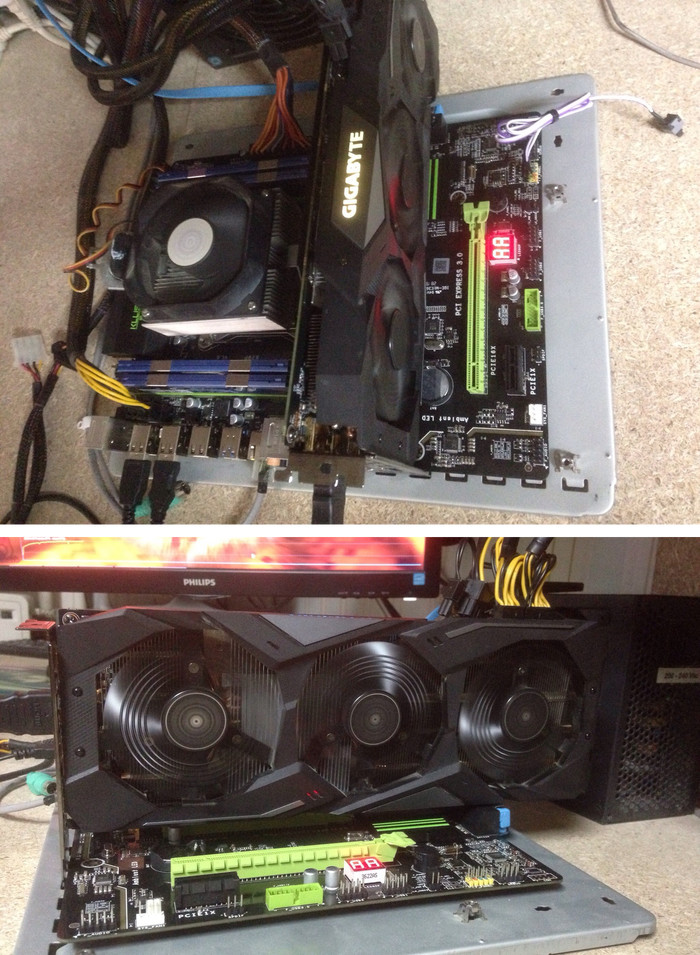

Можно пробовать запускать видеокарту в тестовом стенде

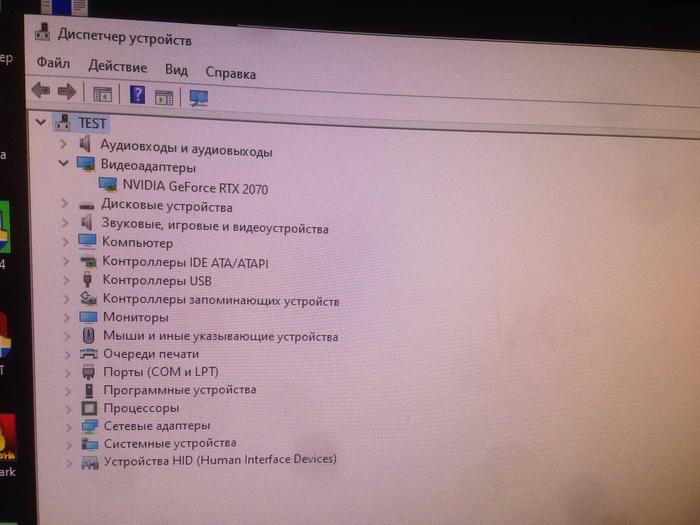

Картинка есть, видеодрайвер нормально установился

Теперь нужно длительно тестировать видеокарту под нагрузкой в стресс-тестах и бенчмарках. А так же посмотреть как она работает в играх.
Поскольку несколько банок памяти пришлось заменить, они могут "не подружиться" с родными и на изображении появятся полосы, квадратики и т.д.

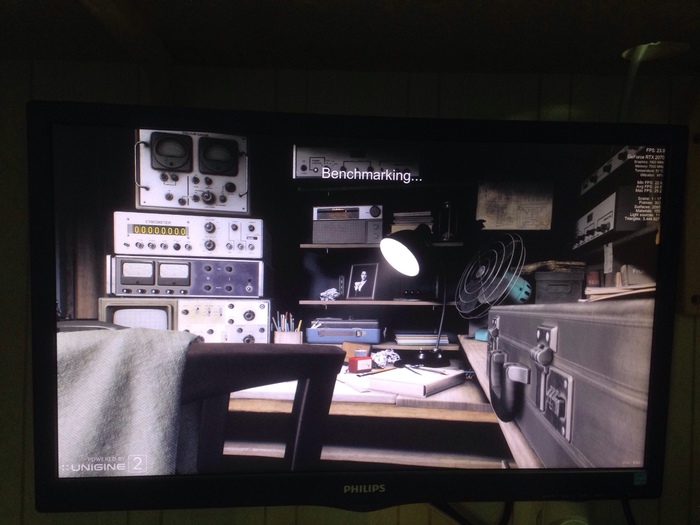

Многочасовой стресс-тест в FurMark видеокарта прошла успешно. Теперь тесты в играх и игровых бенчмарках

Все стресс-тесты и бенчмарки пройдены успешно. Так же протестировал игры с поддержкой технологии RTX.

Поскольку я крайне ограничен во времени, тестирование в играх заняло около двух недель. Каких-то проблем с изображением, полос и артефактов не наблюдалось. Видеокарту можно считать отремонтированной.

Всем доброго дня.
Призвали меня в эту тему , где @ankhel666, просила помощи с утопленником.
Вызвался помочь Анне посмотреть болезного.
Первым делом : разбираем чудо и начинаются проблемы - весь крепеж петель матрицы осыпался давным-давно 😣 также можем наблюдать очаги залития платы.

Оставим крепёж. Пока интересует плата и залитие.
Крутил-смотрел : "видали и хуже" - подумал я 😏

Это у нас ШИМ дежурки

тут просто по плате текло

Делаем основные замеры на дроселях
+3.3v силовой дежурки - короткое замыкание.

Линия силовой +5v - тоже сидит в коротком

Катушки снял - КЗ со всех сторон 😒 делаем ещё пару десятков замеров - ремонт обещает быть весёлым. Надо начинать думать, считать и согласовывать...

Получил добро - начинаем .
Плату моем, пропаиваем, меняем сгнившую мелочь.
Восстанавливаем крепления петель матрицы.
Меняем ШИМ дежурки - 3.3 и 5 вольт ( со стороны Шима) ушло КЗ, на линиях ldo 3/5v - кз осталось.
Дальше снимаем залитую колодку подключения доп.платы , восстанавливаем дорожки, вертаем все в зад.

Снимаем залитую память, чистим, ошариваем и вкорячиваем обратно.

Отрываем хаб и мульт.
Ушло КЗ с нагрузки по силовой линии 3.3v и со слаботочки ldo_3v.
Очень хорошо и идём верным путем. Ставим новый хаб и мульт, прошиваем флешки bios'а и EC с сайта msi.

Теперь надо разобраться с линией 5_вольт.
Первым номером нас покидает - звуковушка. Сопротивление подросло.
Вторым ( в сувенирный пакетик ) валит - ШИМ питания процессора.
Номер 3 - ШИМ питания видеочипа летит в мусор.
И линии +5v ( силовой и ldo) - пришло в норму.
Пробую запустить - кино есть, все пляшут и поют... но не долго 😖

Немного собираем ноут, кидаем в него хардом и смотрим .... глюки.
Стартует через раз, а если стартует - то при выключении/перезагрузке висит на потреблении ~200мА и на кнопку не реагирует, пока питание не скинешь.
Мысль в голове моей уставшей "Что тебе ещё надо, ирод!!!???" опустим и разбираем ноут опять. И все нормально - включается, выключается и не глючит.
Это сетевая карта пыталась быть рабочей но не шмогла...
Её в расход и остается тестить - дадим нагрузки на проц, посчитаем видеопамять, прогоним викторией хард и memtest по ram, попытаемся фурмарком сжечь видеочип.

Подгоним итоги :
Почему так произошло? Скорее всего : жидкость попав на ШИМ дежурки перемкнула всё на 19 вольт. Те микрухи, что кормилось с 3/5 вольт сильно оскорбились от этого и устроили марш скорби.
Список потерь :
Замена клавиатуры
Восстановление корпуса
Отмывка/пропайка платы
Новый мост
Шим дежурки
Звуковой кодек
Шим процессора
Шим видеочипа
Сетевой кодек
Мосфет видеочипа
Ребол одной банки видеопамяти
Три десятка гнилой smd-мелочи (резисторы/конденсаторы)
Снятие залитого разъема и восстановление дорожек
Замена шлейфа.

Явный победитель в этой истории - компотик 😏

Фото павших героев

За сим раскланиваюсь и хочу передать привет : Компоту, Анне и всем причастным - такого геморроя я давненько уже не видел.
Отдельное спасибо : @Solder80, - за то, что позвал в этот дикий блудняк. 🙃
Всем остальным - мир, труд, май март!
