Блок питания ПК (Проверка без осциллографа и дорогих примочек)
Всем привет народ! Итак не редко на разным заказам, фирмы, ИП и физические лица, я сталкиваюсь с такой проблемой... Тащить с собой осциллограф не реально..... А заказчики просят протестировать блок питания и его способность выживать в боевых условиях..
Под рукой лишь мультиметр.. Как известно самая большая проблема, это конденсаторы и резисторы. Спустя 4-6лет работы, они проседают при замерах. Наша цель это проверка тоталовых, смд и других конденсаторов, проверка резисторов на износ. Я не редко при прозвонке на сопротивление вижу понижение силы тока. Как мы знаем по википедии, резисторы созданы для регулирования сопротивления разных значений. Предельная рассеиваемая мощность, проще говоря больше сопротивление, меньше сили тока. И на оборот.
Порой значения например на резисторе ровно 330 ОМ - понижается при прозвоне мультиметром до 270 ОМ, что даёт уже большую нагрузку силы тока по цепи. Конденсаторы тоже играют важную роль в отдаче вольт. Так сказать зарядился и отдал.Как батарейка только рывочком. Я не особый инженер, скорее больше диагност.. Но мы немного ушли от темы...... Есть и другие мало заметные дефекты как например пробои усилительных резисторов, которые перестают правильно распределять по цепи ток. Но эту уже не эта тема. С такими вещами лучше к инженерам в СЦ! А наша задача просто и быстро проверить блок питания под нагрузкой.

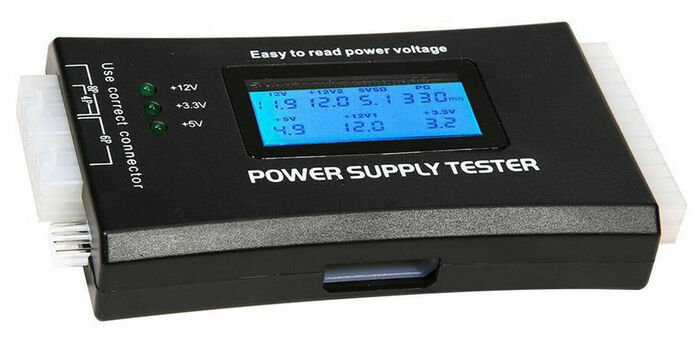

На рынке я видал вот такие игрушки..
Откровенно такое вызывает лишь смех.... Ибо она не рыба и не мясо. Самый тупой способ запустить в нагрузке 0% блок. И 100% аппарат будет врать.... Для обычных практик осциллограф проверяет амплитуду электро сигнала. Как это говорят, дал нагрузочку блоку питания посильнее на 100% и тыкай по цепи материнки!!!

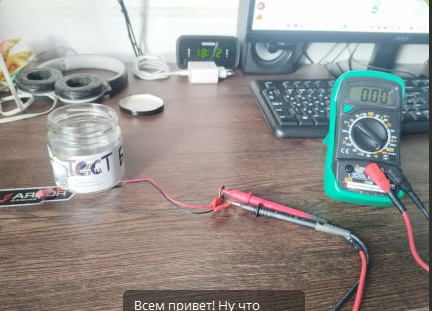

А вот я тут соорудил с крокодильчиками мини провода.
Все фотки выкладывать не буду, ещё три кабеля идут на 8 пин CPU, 2 кабеля на молекс и sata итд. Итак вот вам самый простой мануал. Подключаете блок в материнку с железом. Включаете мультиметр на режим до 20 вольт переменный ток. На фото CPU Fan - это 12-5V линия и минус. Один конец штекера с материнку, второй на щупы мультиметра. И проверяете на дисплее напряжение под нагрузкой.
Аналогично с 8 пин кабель в доп разъём CPU 8 пин.
щуп в +12V и граунд ниже. 3 и 1
Если показатели тока например 12V вдруг стало 12.600 V то всё блок выдаёт не верный ток и не верную мощность. Аналогично и 12V вдруг стало 11.600V идут нарушения в цепи.
Пользуйтесь способом)))В полевых условиях это проверенный способ.
