Почему BR132, а не ТЭ109?
Прошлый пост: Состаривание модели локомотива М62

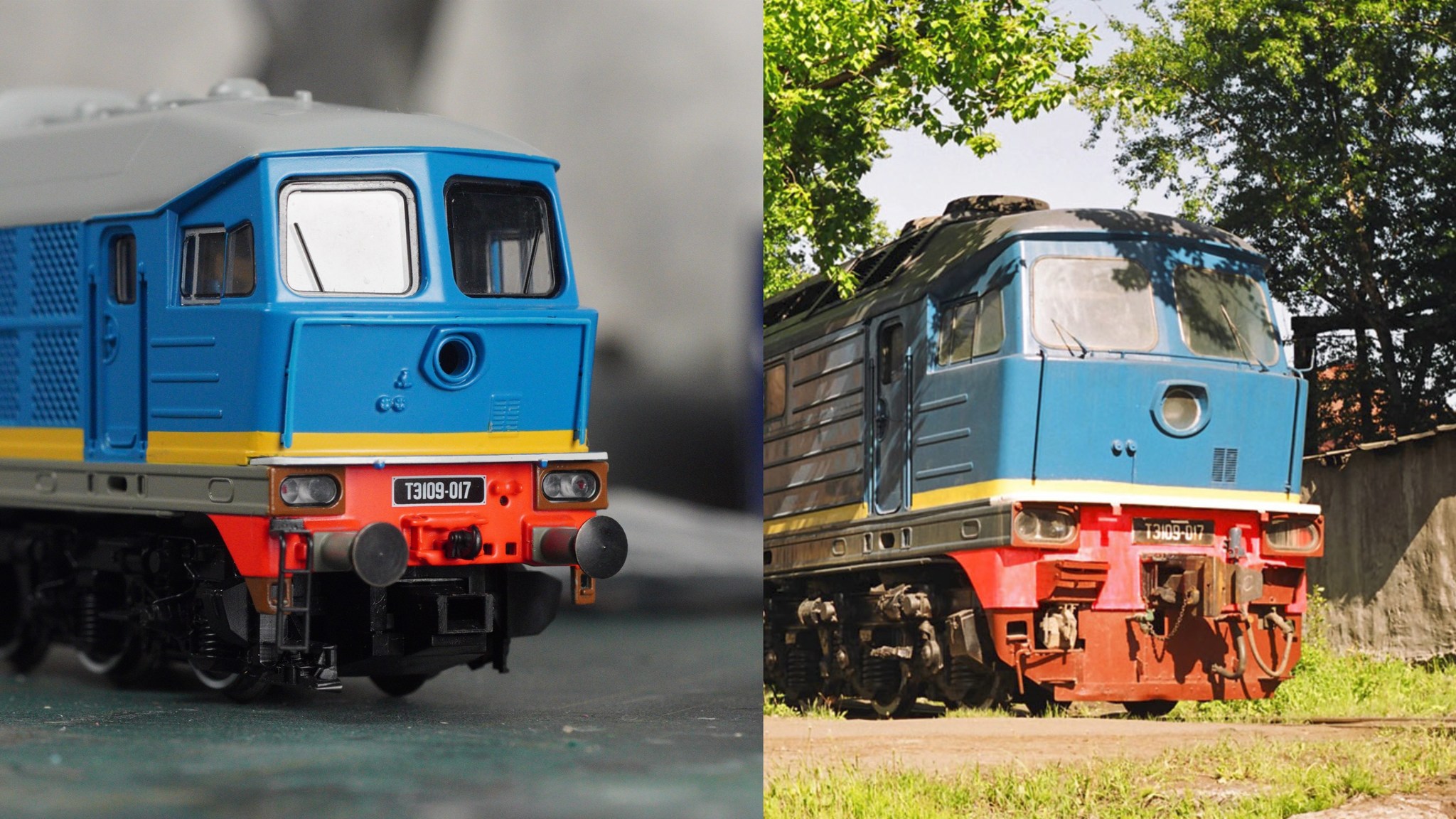

В этой модели единственное, что соответствует ТЭ109-017, это окраска и маркировка кузова. Во всём остальном, это локомотив BR132 который поставлялся на экспорт из Советского Союза в ГДР и имеет ряд визуальных отличий.
Первое, что бросается в глаза наличие буферов, которые в Советском Союзе начиная с 1957 года не использовались, в связи с полным переходом на автосцепку СА-3.
Второе, самое явное отличие, на экспортных локомотивах серии BR130 отсутствует метельник.

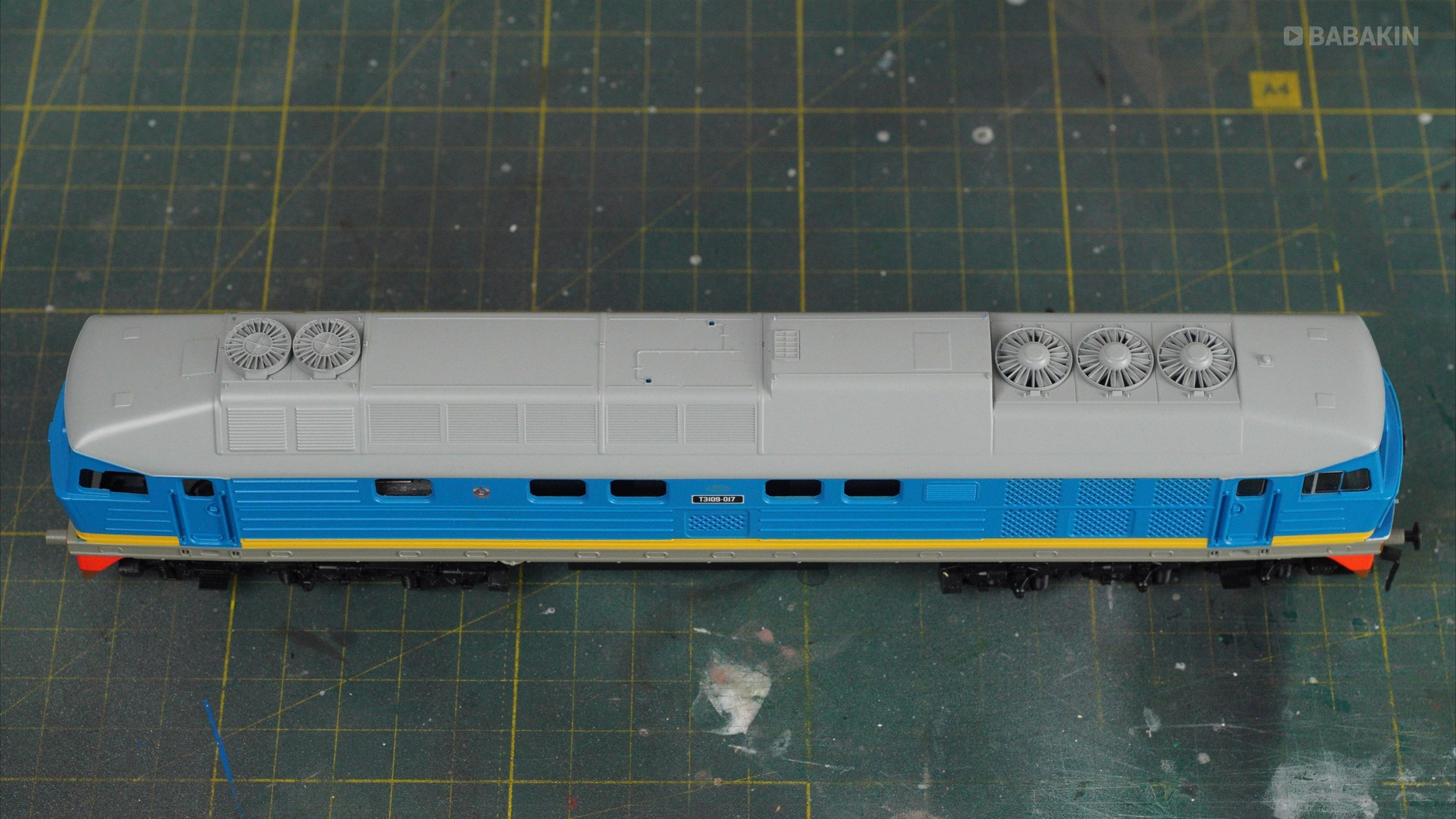

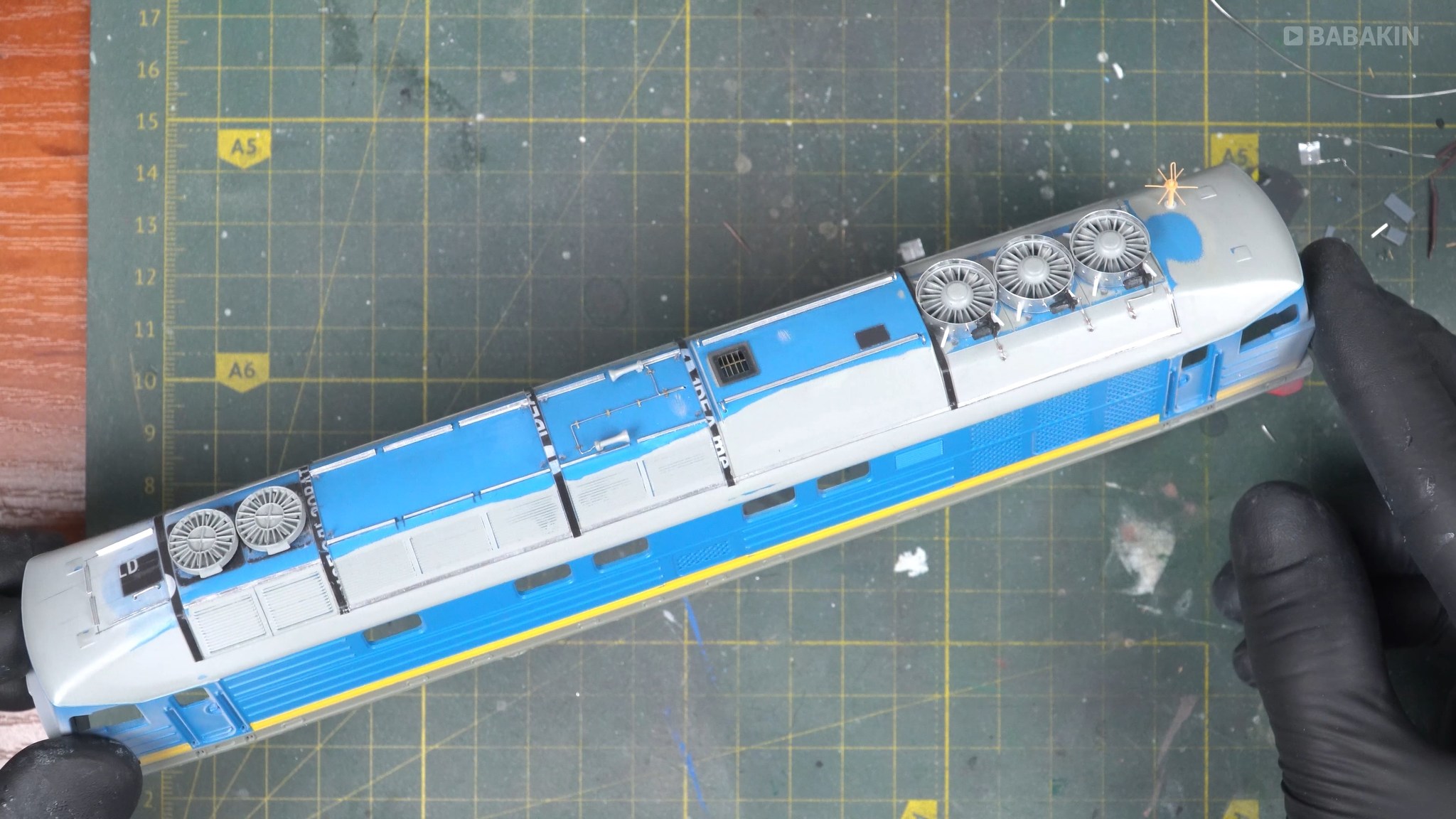

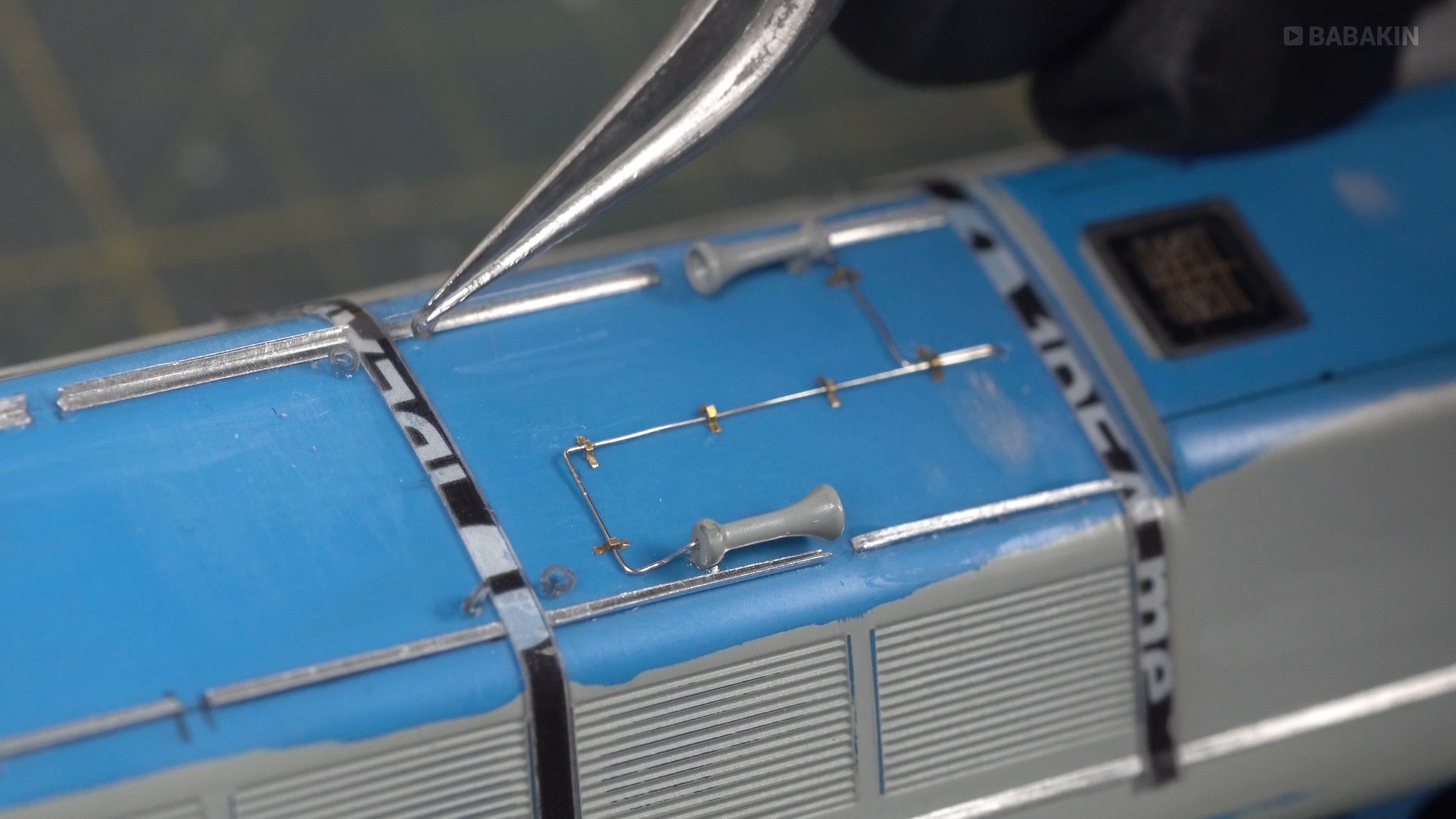

Деталировка крышевого оборудования выполнена схематично и слабо соответствует прототипу. Поэтому, единственное правильное решение, полностью удалить всю деталировку и изготовить её по чертежам.
По углам каждой секции крыши установлены рым-гайки. Напечатал их на 3D принтере, диаметр которых не превышает 1-го миллиметра.

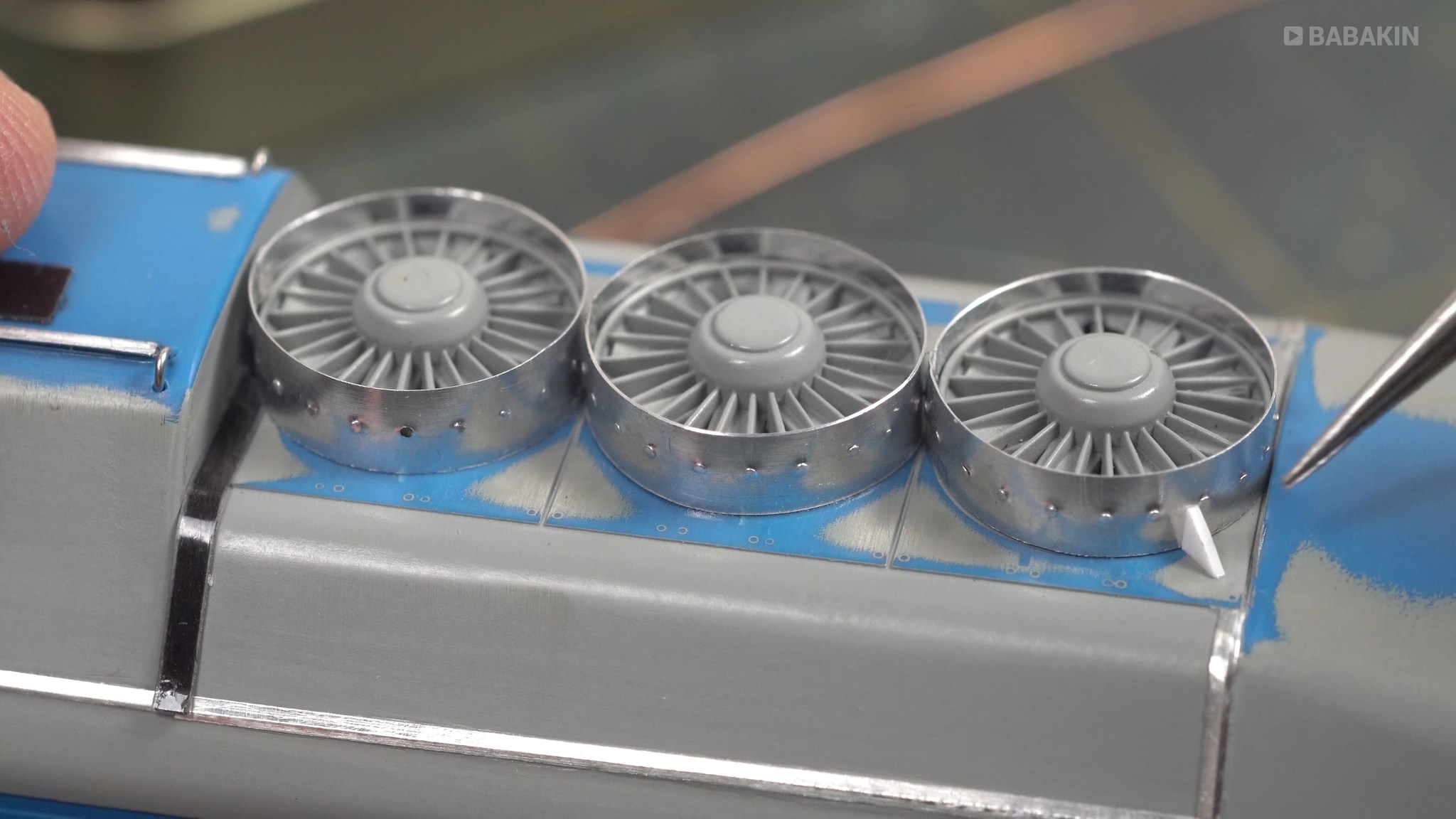

Технологию изменения мотор-вентиляторов подсмотрел на форуме.

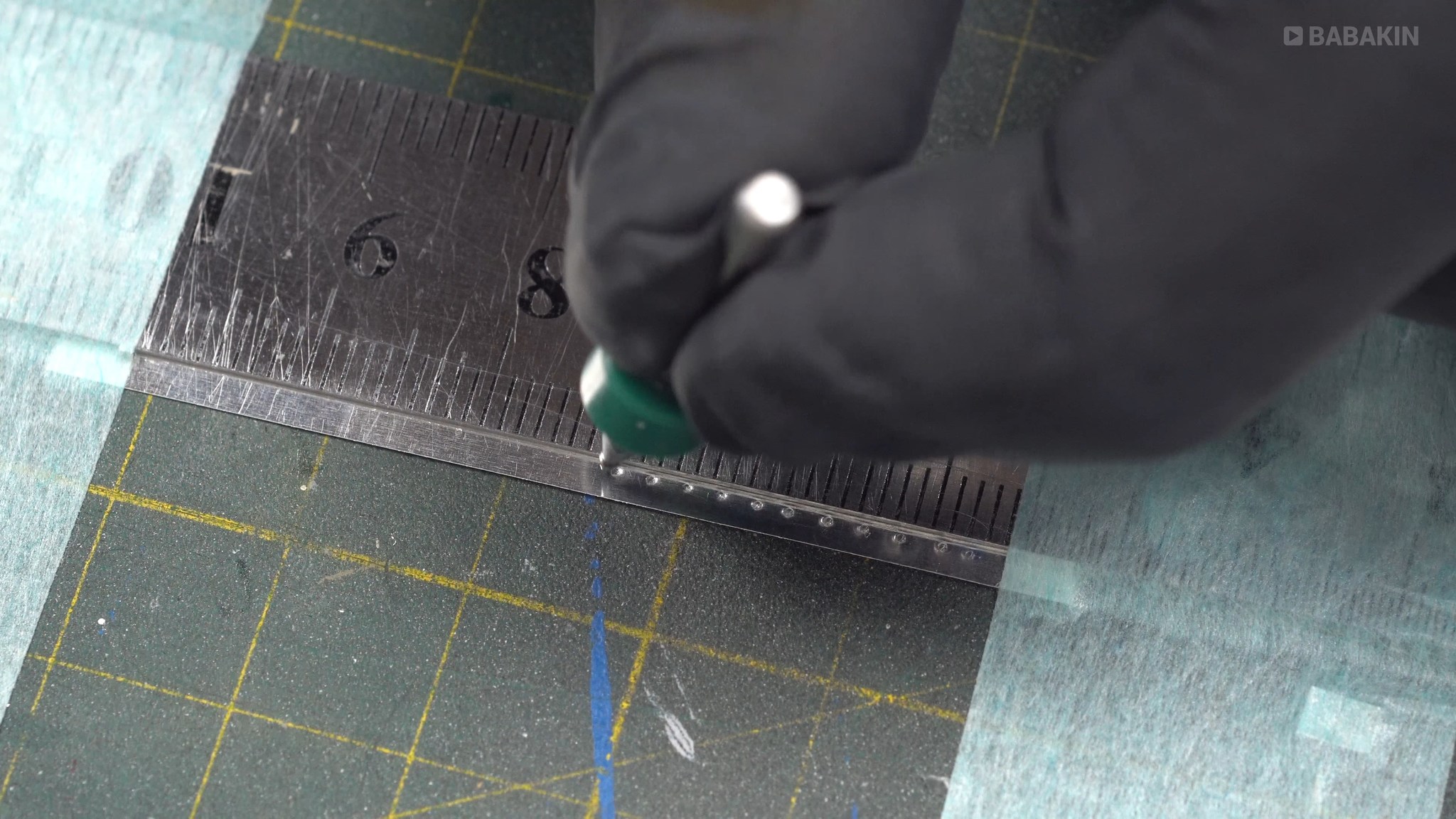

Из сломанного сверла изготовил керно и на мягком модельном коврике выбиваю равноудаленные канавки, имитирующие крепления механизма регулировки открытия лопаток мотор-вентиляторов холодильной камеры.
Все изменения можно посмотреть в закрепленном в начале поста видео.

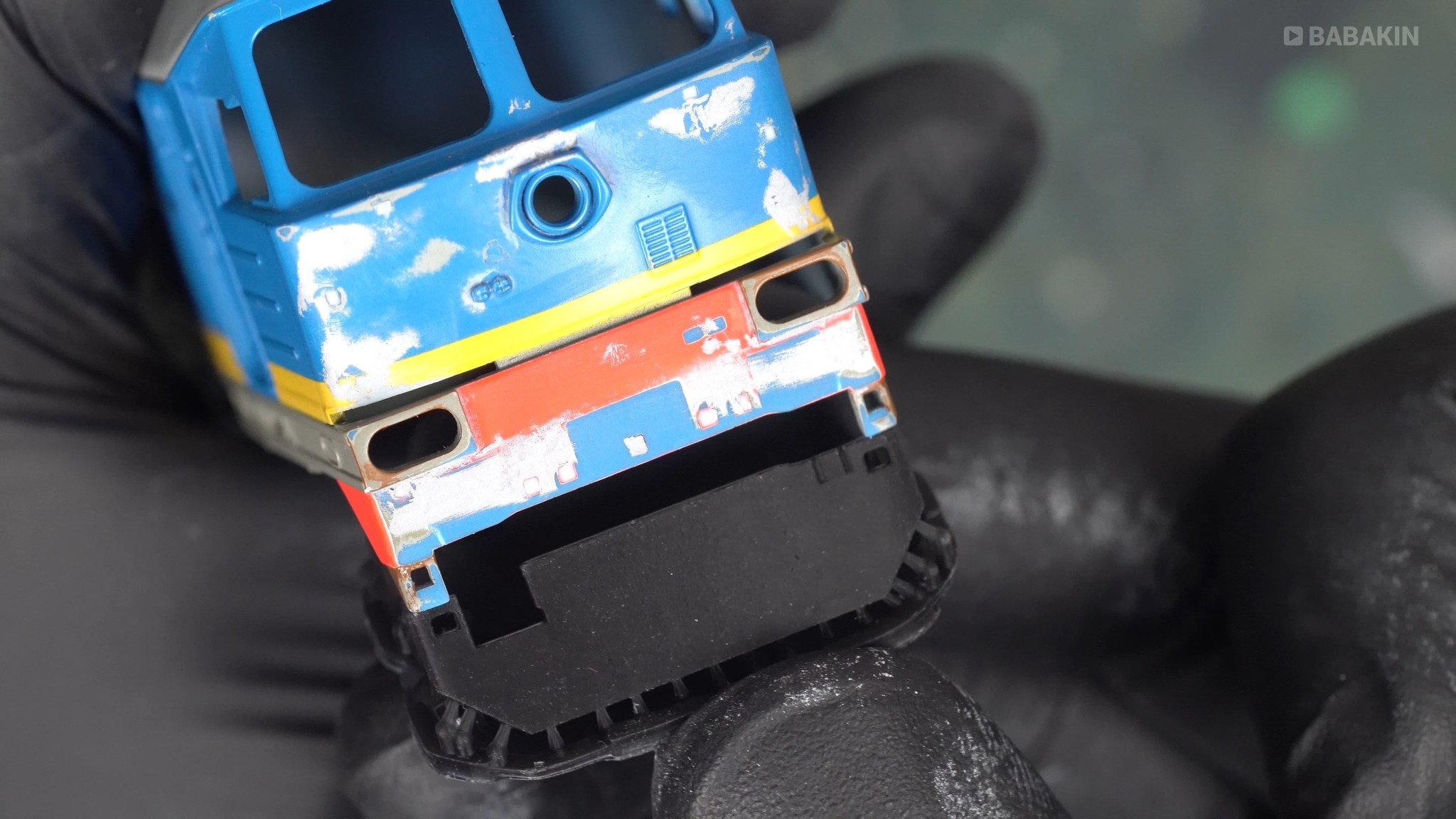

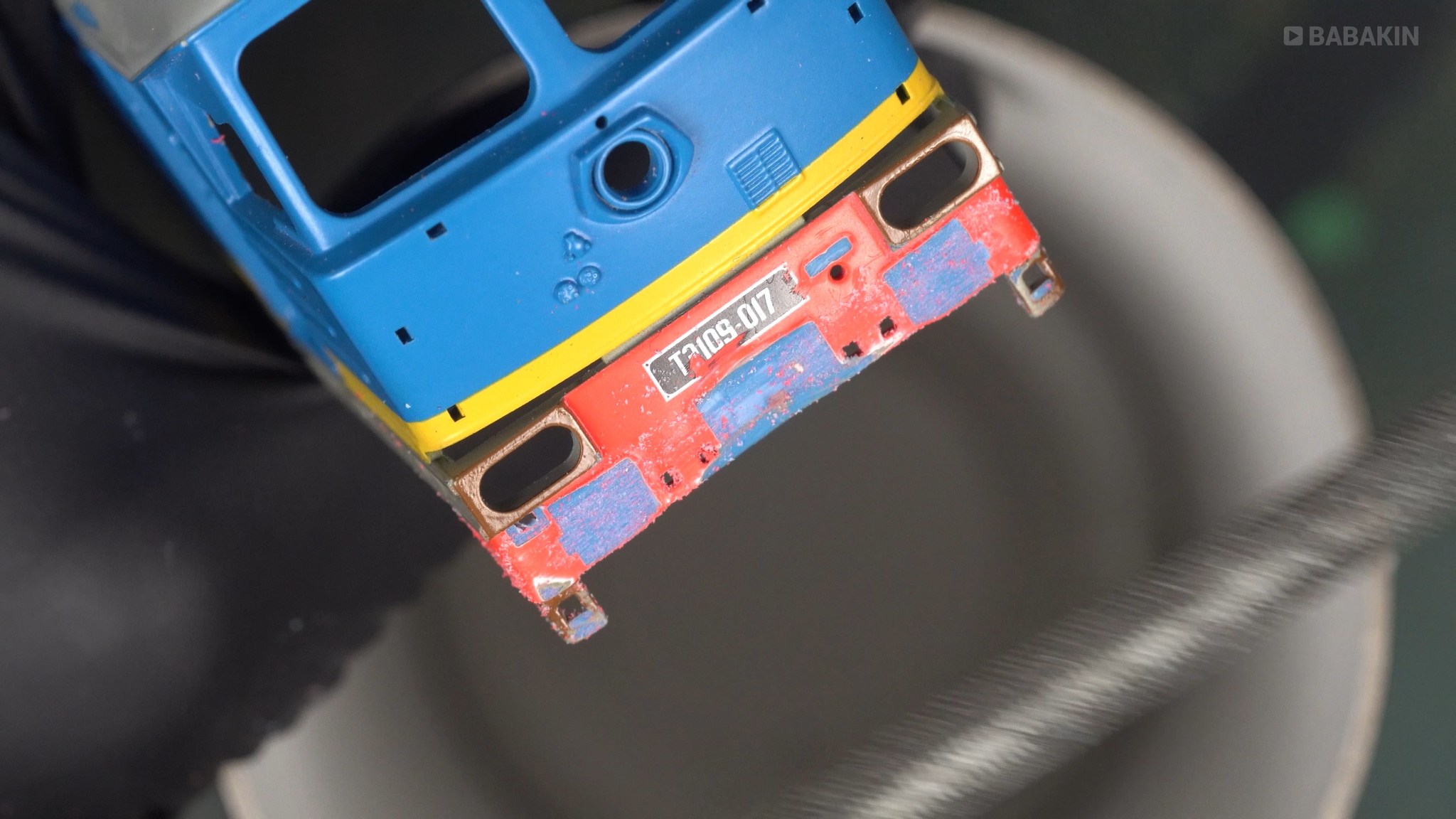

На лицевой стороне удаляю всё лишнее, шпаклюю и шлифую.
По чертежам создаю 3D-модель метельника и печатаю его на принтере.

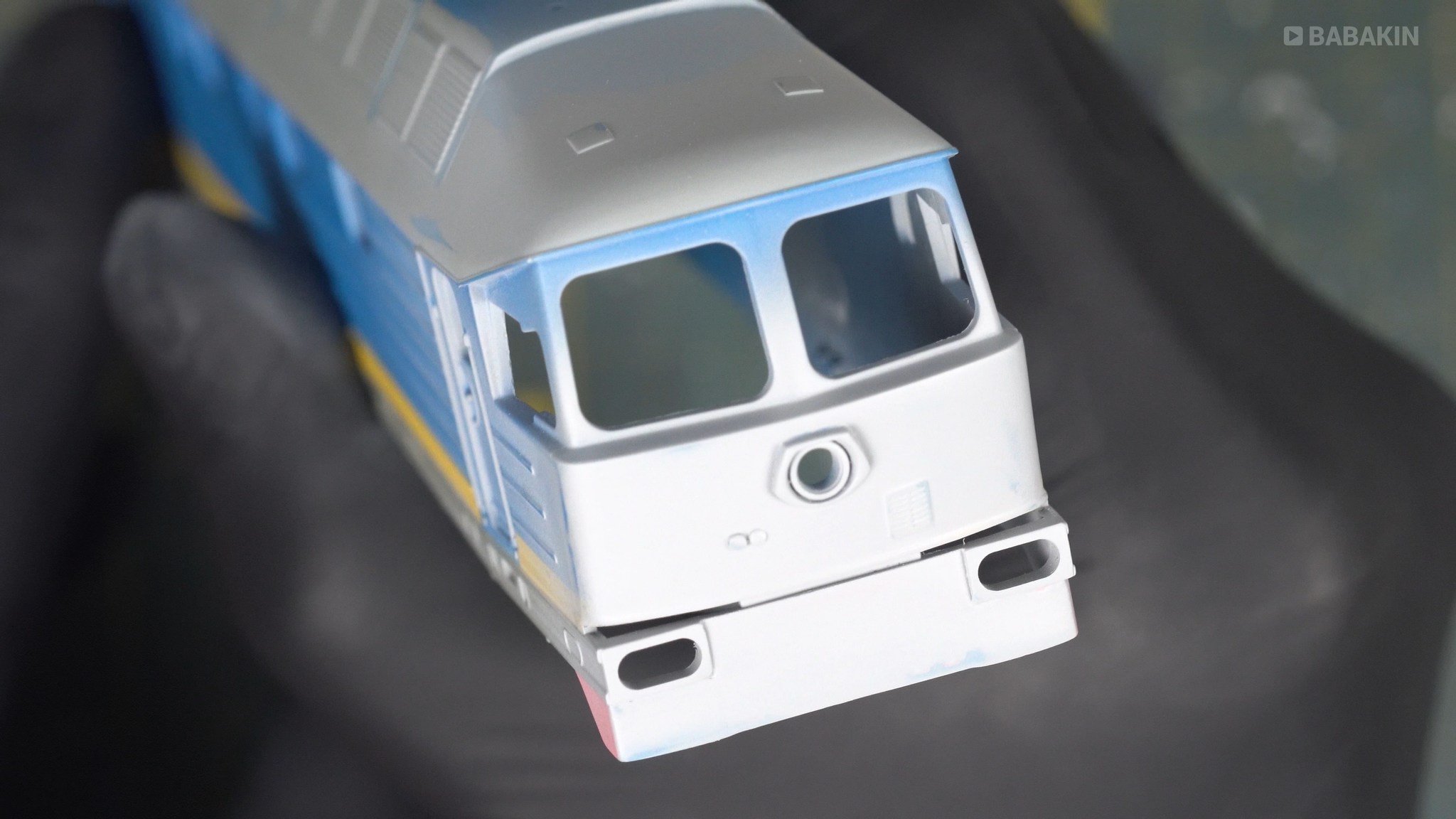

Для проверки качества проделанной работы, задуваю модель проявляющим грунтом серого цвета. Который хорошо выявляет все дефекты обработки.
В следующий раз расскажу о дальнейшей сборке и покраске этой модели.
А ещё, советую заценить Миниатюрный грузовичок и Диорама с участком ЖД вокзала в моём исполнении.
