О градусах, металлической стоматологии и подверстачном мусоре
Хеллоу, уважаемые. Сегодня расскажу хладную былину, как без регистрации и СМС повысить точность и всё такое, шоб получалось хорошо, а не как-нибудь.
Есть такая штука - зубофрезерный станок высокой точности, называется Pfauter RS-00. Он может резать как прямозубые зубчатые колёса, так и косозубые.
Однако суппорт станка даже при нарезке прямозубых шестерен должен быть наклонён на значение угла, указанного на червячной модульной фрезе. А там обычно что-то типа 3 градуса 18 минут, например. Можно этот угол не выдерживать, конечно... но получится плохо. Например вот так. Слева "правильно", справа - прососан угол наклона. Т.е. зубы есть, но кривые.
Для выставления угла суппорта обычно используется "китайский кубик". Ну а чо, просто и недораха, верно?
Есть только одно "но". Эти и большинство других китайских угломеров размечены в т.н. "новых градусах". Ну т.е. на фрезе указан, например, угол 3 гр. 20 мин., а на кубике 3,20 градуса. А это - разные вещи. Потому как угловая минута это 1\60 градуса, а новая угловая минута - 1\100. Херасе - чуть не в два раза короче! Можно, разумеется, пересчитать все углы в "новые" и посевить шпаргалку на станок... Но тут ещё одна проблема. Эти кубики имеют крайне низкую точность. Если для нарезки зуба типа м2, где глубина врезания 4,5мм и ваще зубы эпическиого размера, это ещё нормально, то модуль типа 0,4 - уже хотелось бы поточнее. Что же делать, спросите вы? Да всё просто. Берём подверстачный мусор, ставим на электроэрозионный проволочновырезной станок.

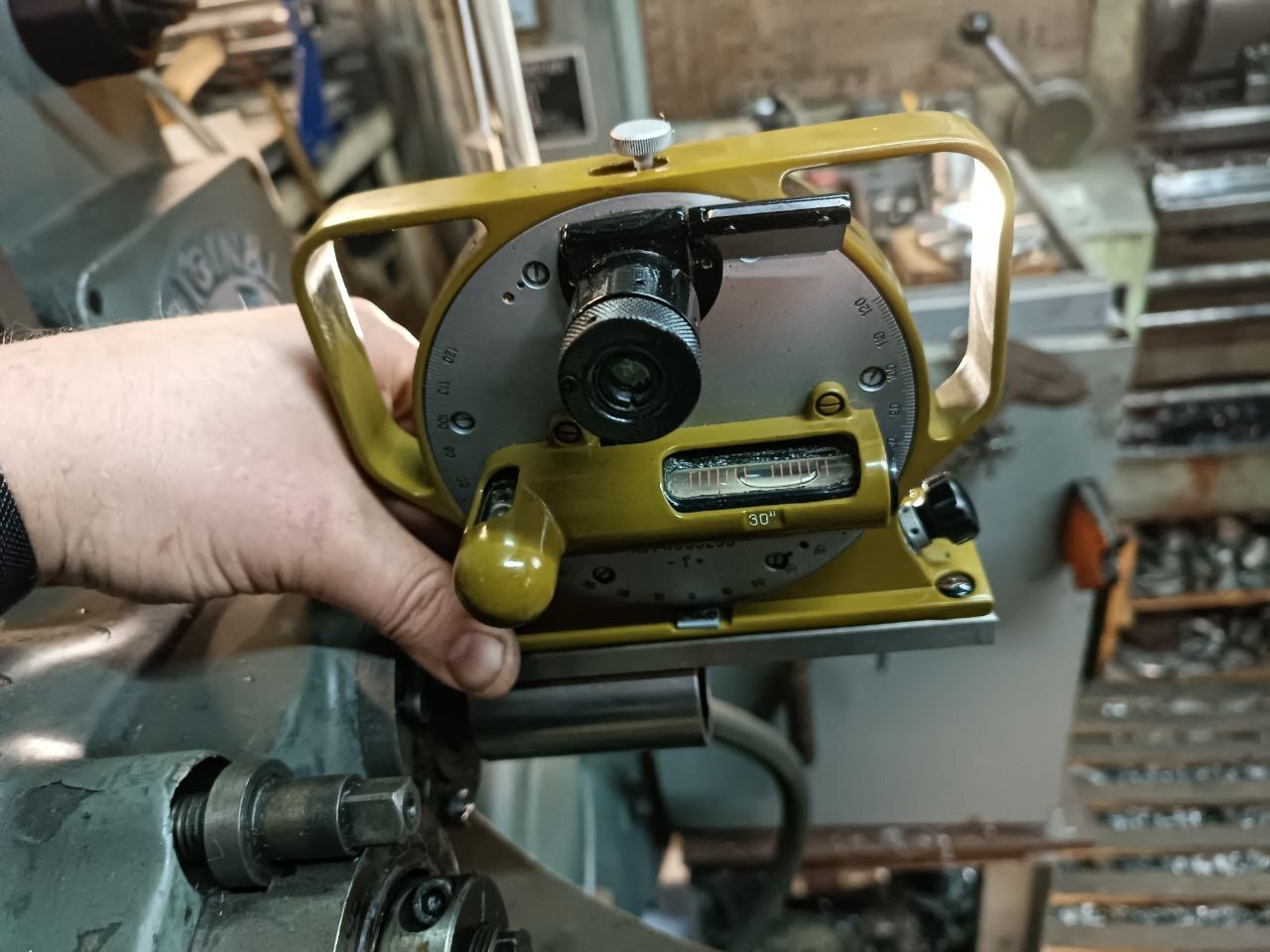

путём приваривания того и этого, а также шлоского шлифования на скалке на призмах, добиваемся плоскостности привалочной плоскости и её параллельности оси отверстия. Ну и напячиваем сверху Квадрант Оптический КО-1.

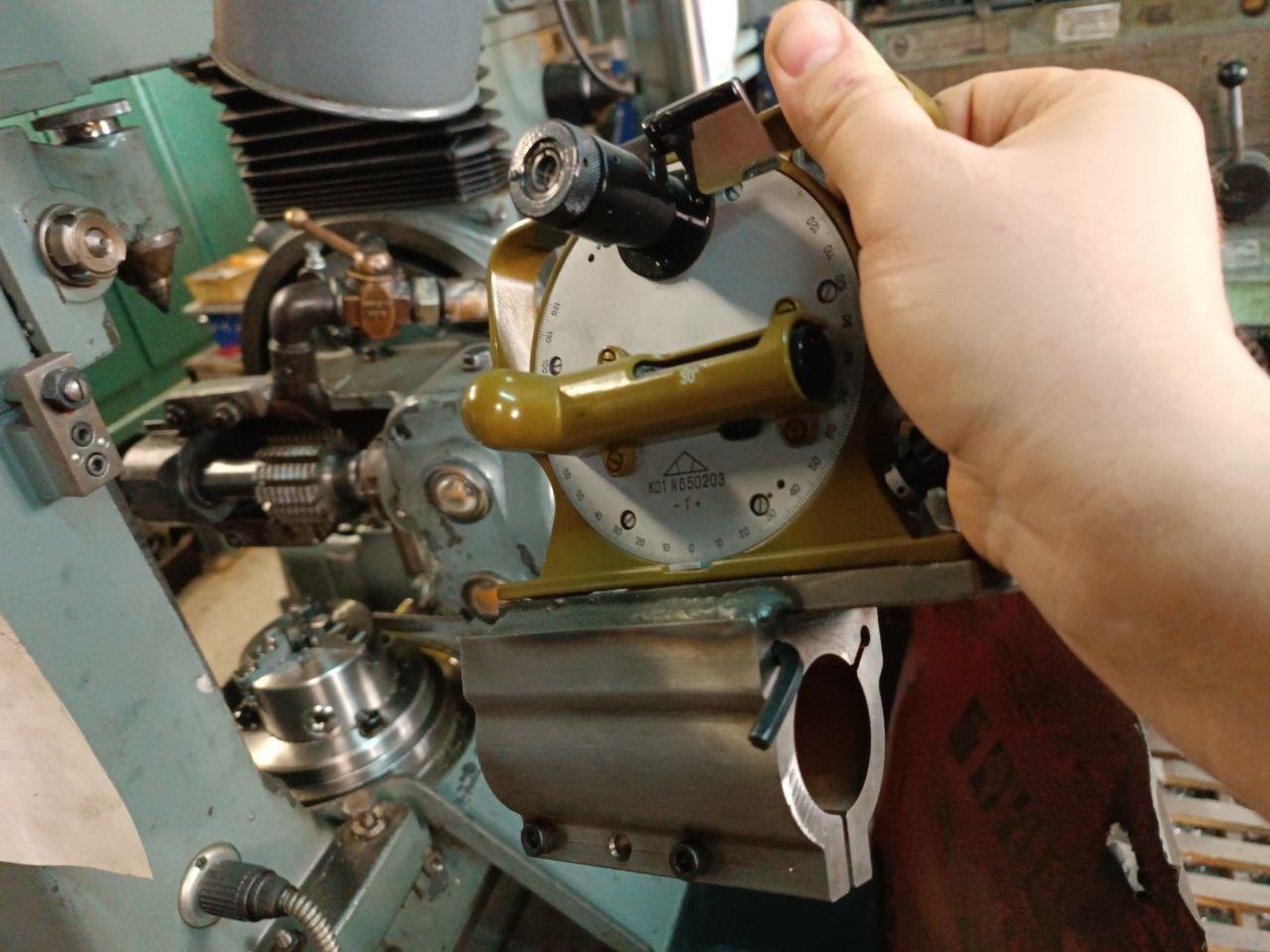

Размещаем сборку на хвосте суппорта... вообще, там желательно иметь маховик... но маховик у меня перенесён на вторую штатную точку крепления - на голову станка. Поэтому хвост свободен. А он точно соосен оси вращения фрезы. А нам только того и надо.
далее крутим морду квадранта пока пузырь не встанет в горизонт (разумеется, предварительно сам станок должен быть выставлен в горизонт по обеим осям с использованием брускового или рамочного станочного уровня с разрешением 0,02мм на метр)... и смотрим внутрь.
У нас две шкалы. На одной - сколько мы перешли за целый градус, на другой - сколько не дошли до следующего. Иногда удобно. Наебковой техникой (постукиванием резиновой киянкой по корпусу суппорта) выставляем суппорт на нужный угол, затягиваем и...

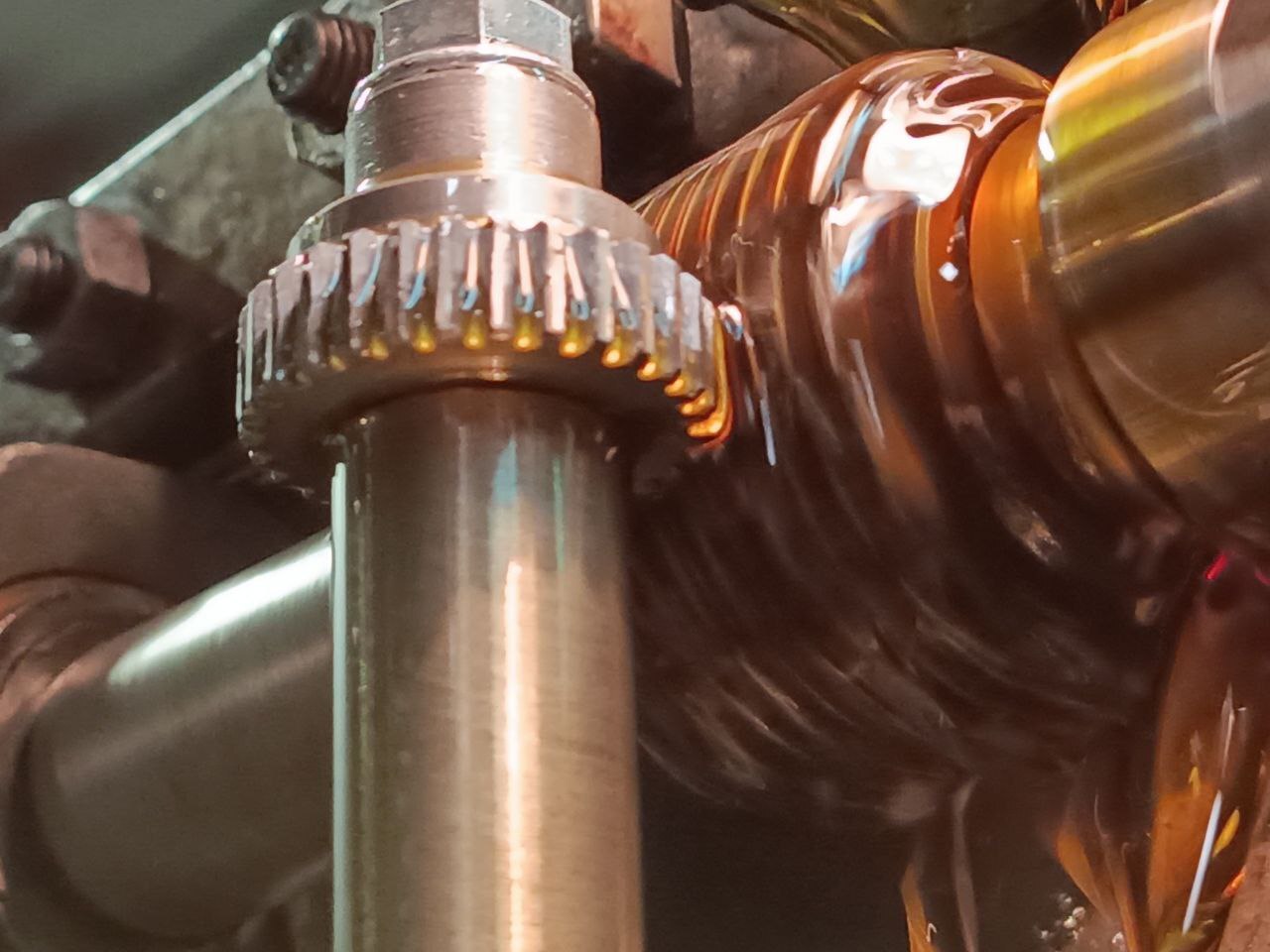

Чистый мёд! Заготовка крутится, лавэшка мутится. На изображении второй проход, вроде. Я даже мелкие модули режу как минимум в 2 прохода. И станок не напрягается и почище выходит. Кактатак.
Вся эта тема подробно и в онлайне описывается в телегоканале, каковой указан в профиле. Есличо - добро пожаловать.
