Как я свой холодильник чинил1
Живу я в деревне. И есть у меня дома холодильник. Indesit DF5200. Вот такой:
Работал он без проблем лет пять, но как-то раз, вдруг, перестал. Морозилка морозит, а в верхней камере тепло. Мастера вызвать к нам затруднительно, ехать особо никто не хочет. По телефону тоже консультировать не хотят, наверное, чтобы я не стал вдруг мастером и не начал хлеб у них отбирать. Меняй ТИМ, говорят. Что это, блин?
Ну, делать нечего, надо как-то чинить самому. И тут я выяснил, что этот холодильник - довольно интересная штука. У него есть микроконтроллер, кучка датчиков, ну, компрессор, как полагается.. и все. Работает он следующим образом: испаритель находится в морозилке, там-же стоит вентилятор, который гонит холодный воздух наверх - в холодильную камеру. Когда температура в верхней камере устанавливается, как просили, вентилятор отключается. Потом опять включается, когда она повышается выше уровня гистерезиса (надеюсь, он там есть). И так по кругу. И через какой-то промежуток времени на испарителе включается нагревательный тэн, который размораживает испаритель. Раз в 8 часов, кажется. Я могу ошибаться, сведения собраны по крупицам на форумах. ЧСВ там у местных мастеров - мое почтение..
Более подробных схем и алгоритмов в этих ваших интернетах - вообще никаких. Нашел только это:
В принципе, этого вполне достаточно, осталось только названия компонентов добыть. Но сперва лучше выяснить, кто виноват.
Итак, неисправность заключается в следующем: Морозилка замораживается, на испарителе образуется снежная шуба, которая перекрывает поток воздуха и вентилятор перестает работать. Но ТЭН не запускается и МК, видимо, выпадает в ошибку.
Я полез к плате контроллера, по схеме прозвонил все датчики и тэн - все исправно. ТЭН подключил напрямую к 220В - греется. Значит, не он. Вентилятор тоже исправен.

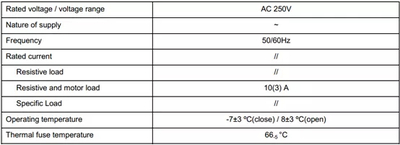

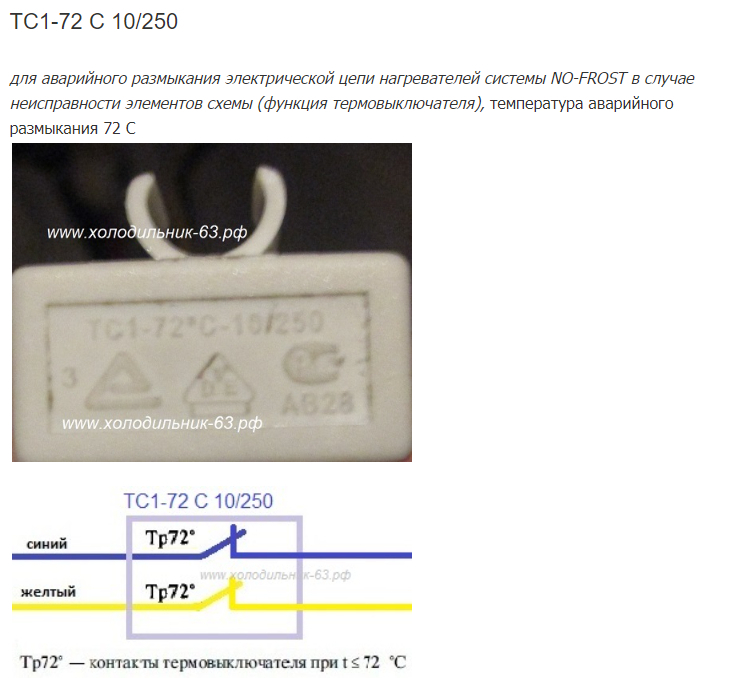

Нашел в ютубе видео, где чувак похожую неисправность чинит заменой термопредохранителя. Долго думаю, какая тут связь, ведь этот термопредохранитель одноразовый - срабатывает при превышении температуры, т.е. 75 градусов. И назад уже не возвращается, только менять. Ладно, едем дальше. Есть еще термисторы. Их два: один в холодильной камере, другой воткнут прямо в испаритель. Начинаю мерить их сопротивление. Термистор в холодильной камере имеет сопротивление 20к, когда там холодно и 12.5к, когда тепло. Разброс температуры был небольшой, от +3С до +16С, но понятно, что что-то он показывает, значит исправен, скорее всего. В морозилке дела хуже. В замороженном состоянии датчик - 2.6к, при +20С - 3.2к. Наверное, это он. С большим трудом был найден его номинал - 16002365803 (C00270924) 9.5кОм, NT1/QC и цена - от 1500р.

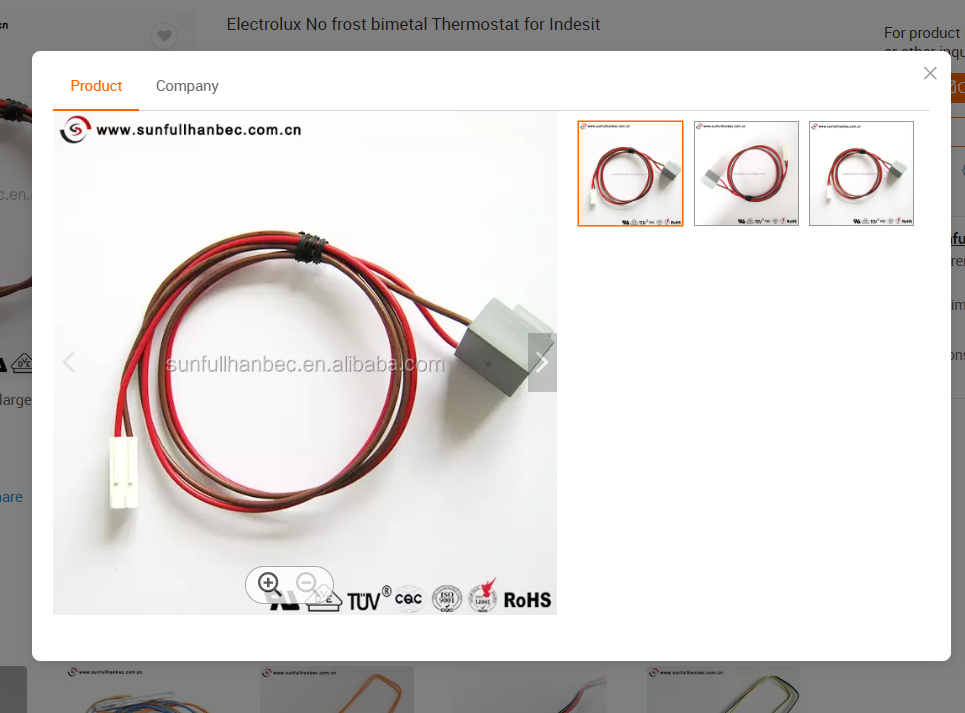

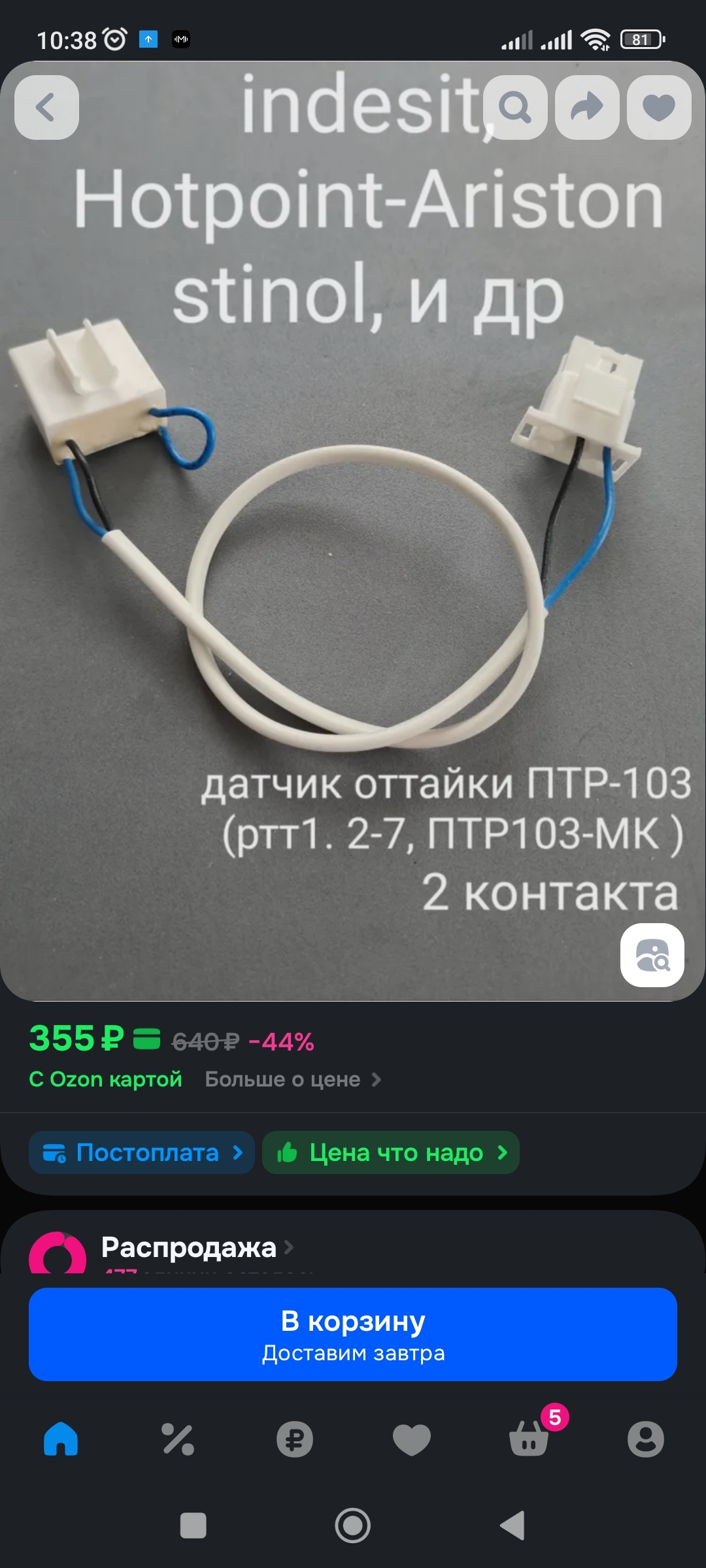

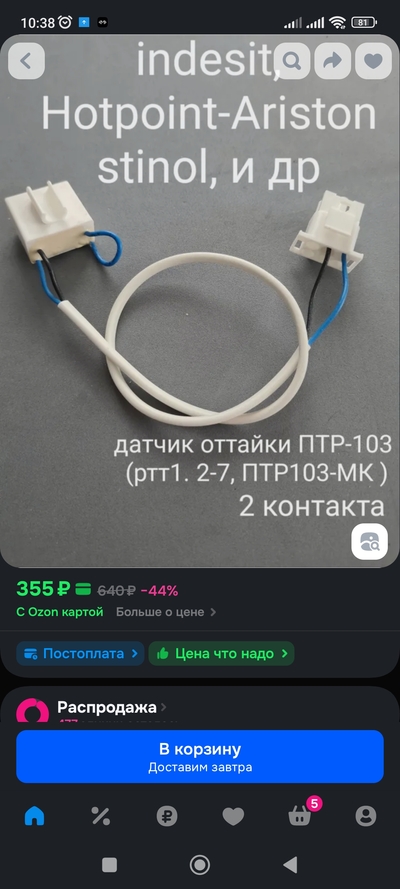

В этом месте я немного охренел и подумал, что наверное можно попробовать найти просто термистор на 9.5кОм по нормальной какой-то цене. Вуаля:
Правда у него 10к, но это некритично.
Как итог, уже 4 дня - полет нормальный.
Хотел, вот, спросить. Может кто знает. У этого холодильника есть режим диагностики. Чтобы его включить, он должен быть подключен к розетке, затем нужно отключить питание с пульта и нажать и удерживать нижнюю кнопку на нем - "Push & Cool". Через какое-то время он пискнет и начнется процесс диагностики. Через несколько минут он пискнет опять и на дисплее загорятся светодиоды. Когда я заменил термистор, они загорелись все. До этого было по-разному, то не все горели, то таже кто-то из них мигал. Это же он пытается показать ошибки, да? А вот где взять их расшифровку кто знает? Я нашел только табличку с цифровыми кодами. Сюда ее никак не применить.
