Будни сантехника 16. Как сделать правильные теплые полы.⁠⁠

Как всегда буду выкладывать наши работы, может кому будет полезно. В комментах можно задавать вопросы.

Объект - небольшая банька. первым делом выполняем все грязные работы - делаем монтажные отверстия для всех коммуникаций и монтируем их. Это душевая:

Собственно выходы на смеситель и канализационный трап. Строители немного закосячили, вывели канализацию только в санузле. Поэтому, чтобы поставить трап в душе со всеми требуемыми уклонами придется сильно поднимать чистый пол. Вот единственный выход 110 трубы в санузле:

Тут будет фальшстена, в которой спрячется вакуумный клапан для всей системы канализации, поэтому вывод воды на унитаз не штробился. Справа будет умывальник.

Чтобы потом не сорить выполнили монтаж электропроводки.
Начинаем убираться

Все пылесосим

Отбиваем лазерным уровнем всю площадь. Если перепад большой (2-5 см), то предваритьльно грунтуем, ставим маяки, делаем выравнивающую стяжку (покажу на другом объекте в следующем посте). У нас перепада нет, грунтуем, сушим (это парилка)

Мешаем клей для пеноплекса, клеим технониколь карбон 50 мм.

С помощью него мы отсекаем от теплых полов (которые будут 5 см) нижнюю плиту 20 см. Таким образом полы будут менее инертны, 5 см нагреть проще и быстрее, чем 25 см. Бонусом получаем экономию по газу.

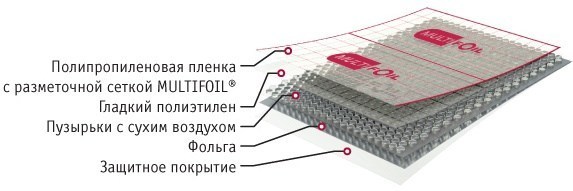

Сверху пеноплекса стелим мультифольгу

Монтируем демпферную ленту

Все ранее проложенные коммуникации спрячутся в слое пеноплекса + стяжке теплых полов.

Чертим контура по проекту и монтируем траки (планки, в которые защелкивается труба)

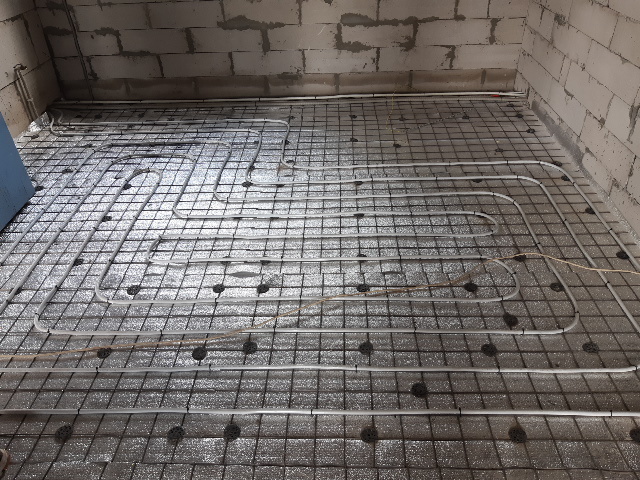

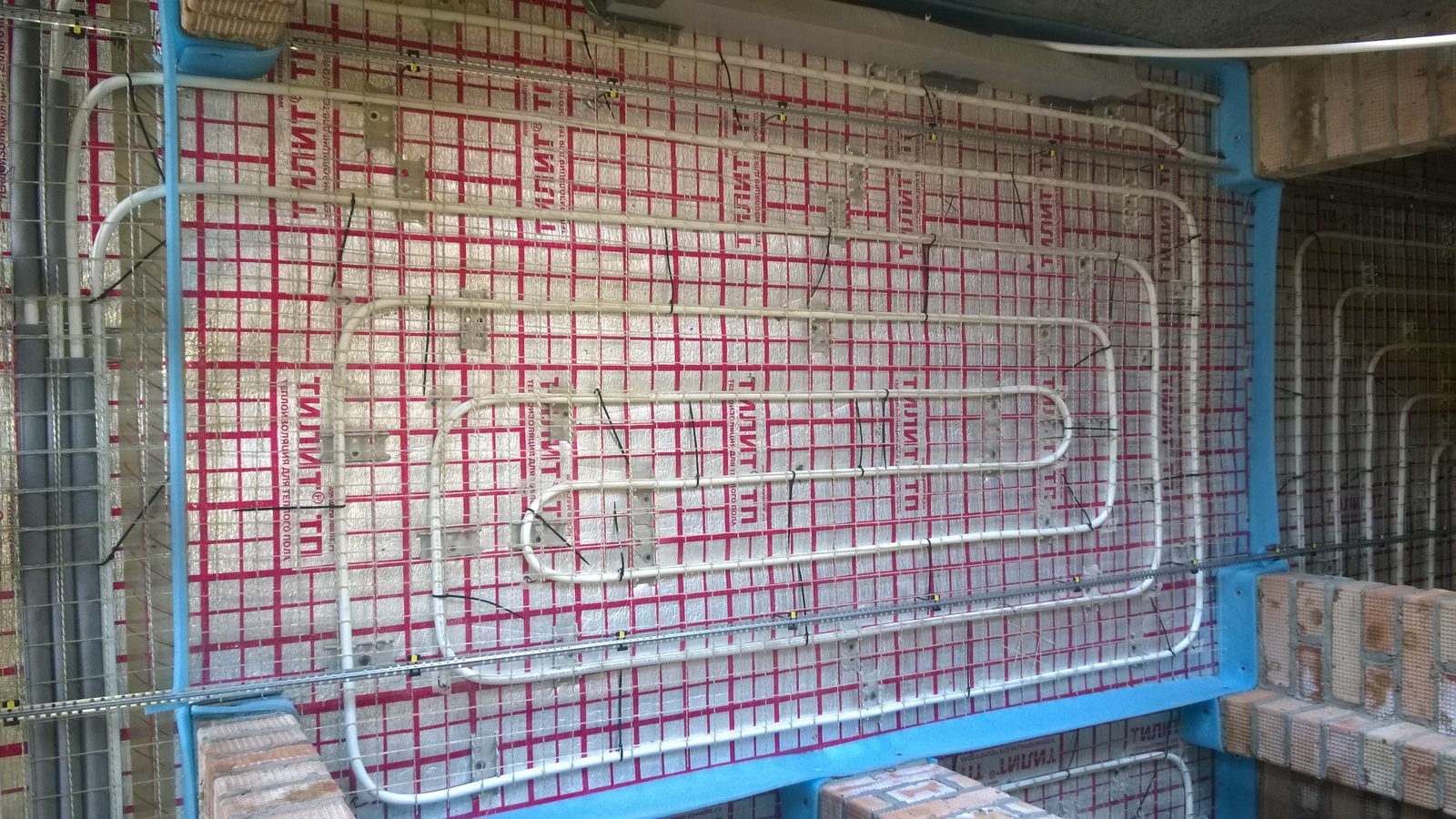

Раскатываем контура. Парилка

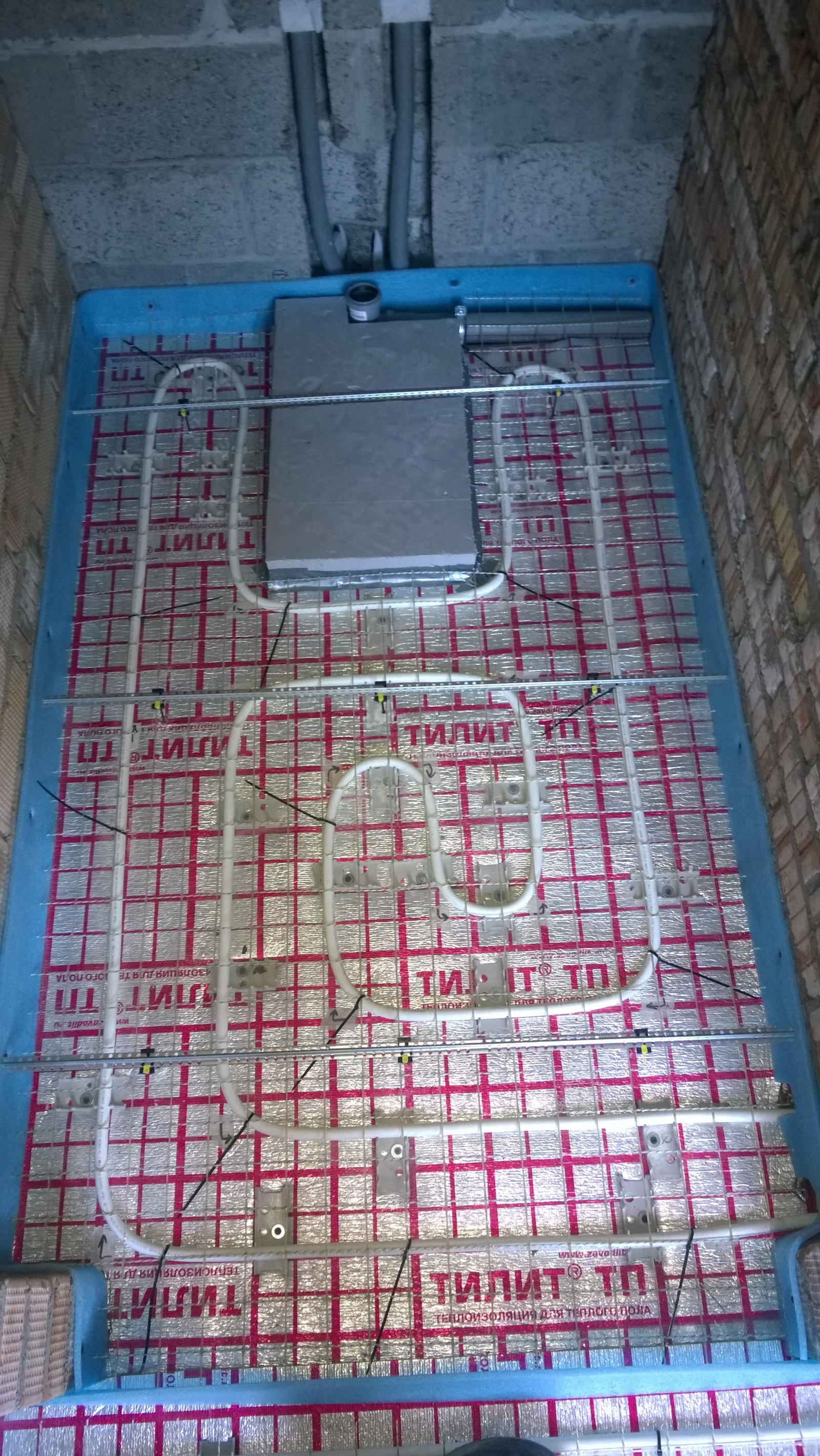

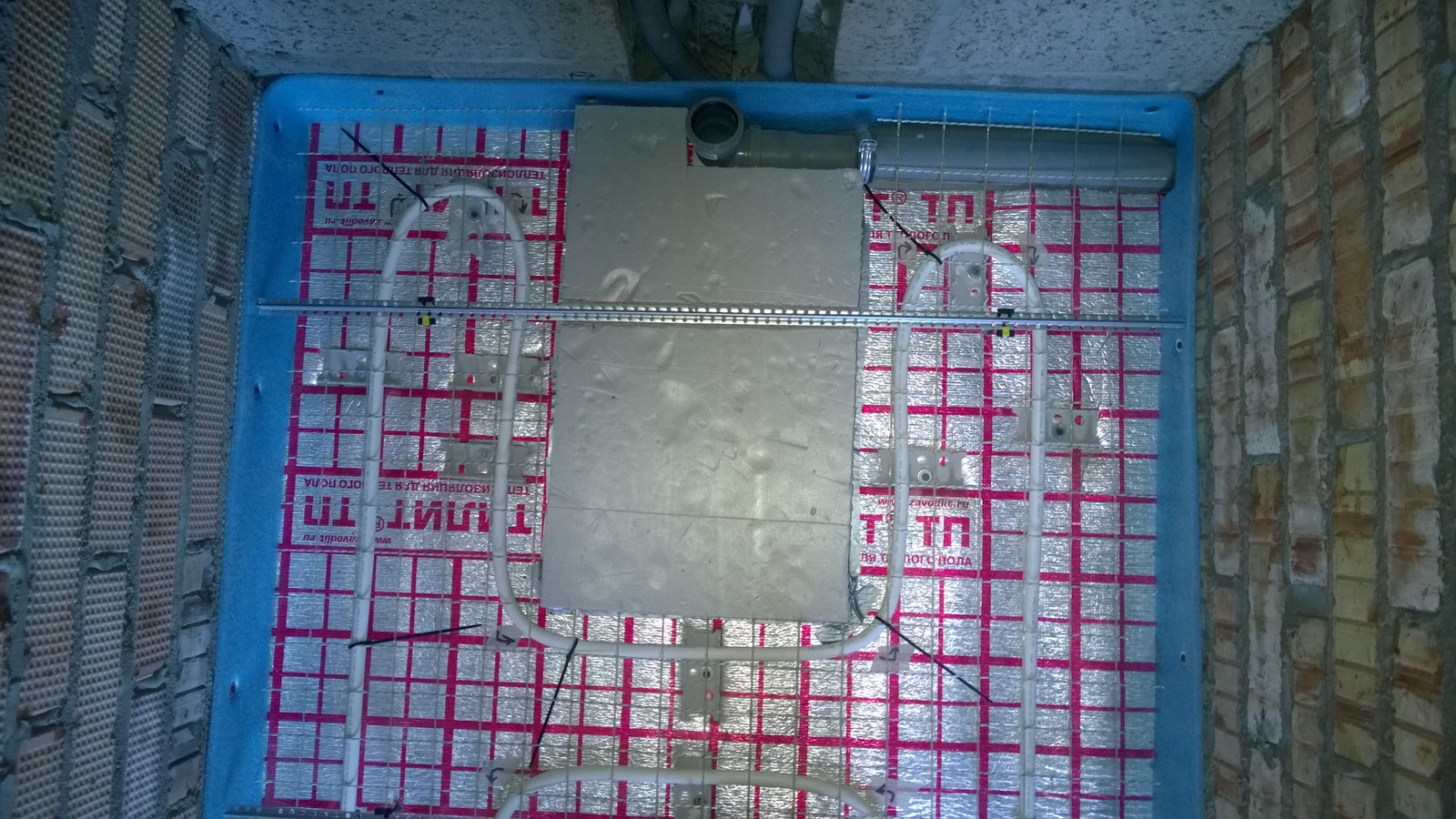

Душевая, обходим место установки трапа

Для удобства последующего монтажа место трапа прокладываем куском пеноплекса, он довольно габаритный

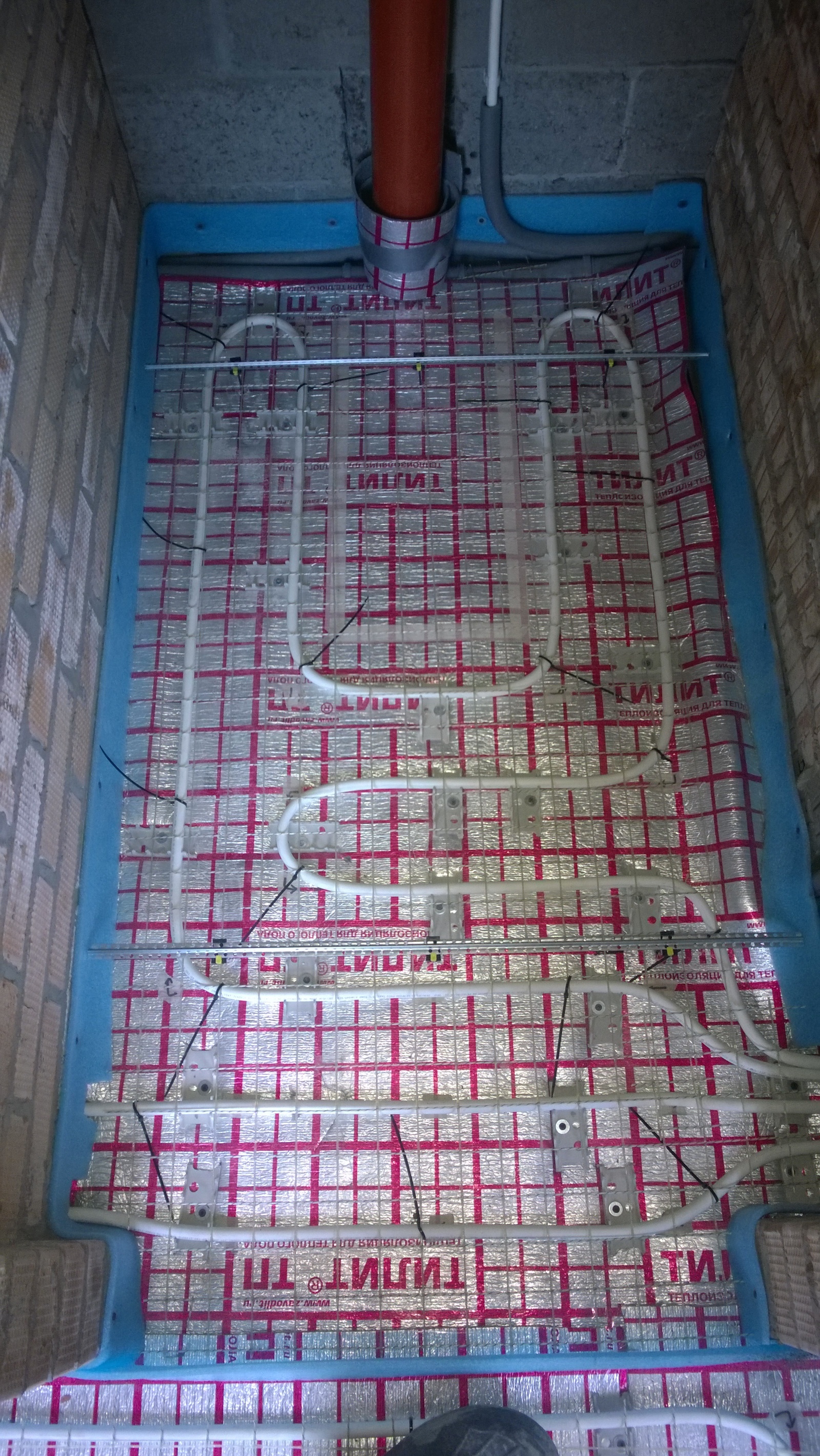

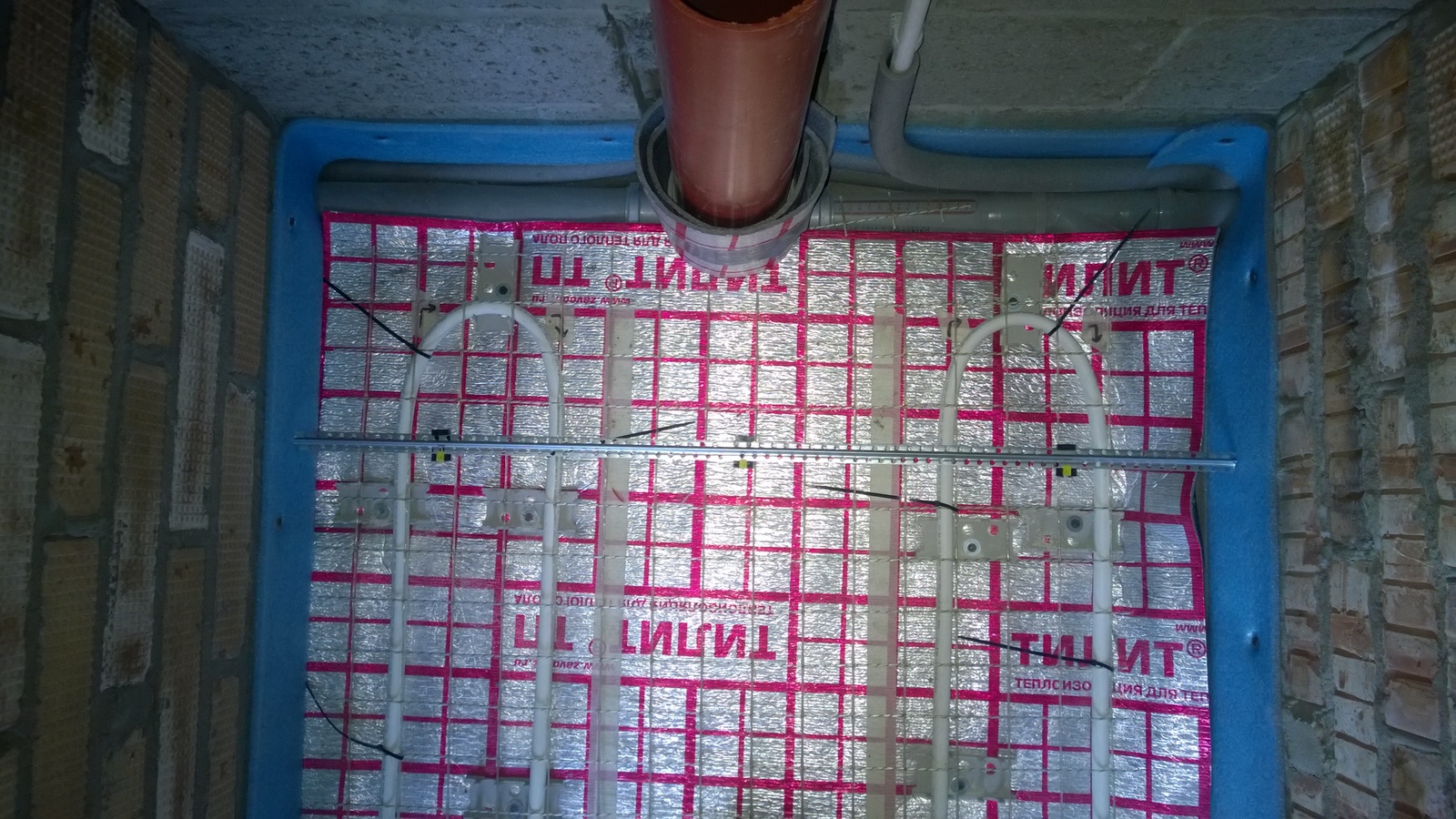

Санузел. Предварительно отмечаем место установки унитаза, чтобы обойти его трубами

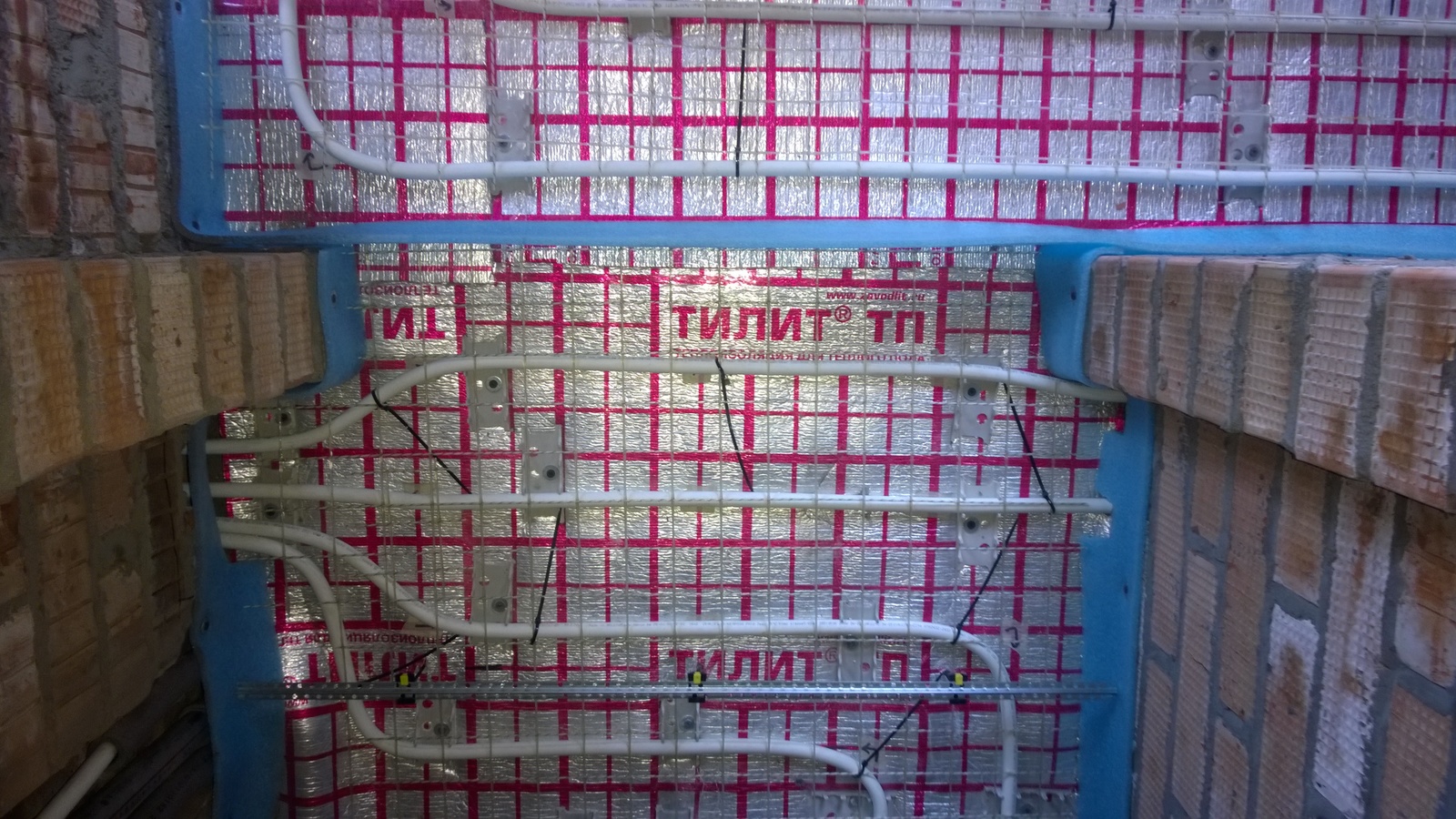

Предбанник

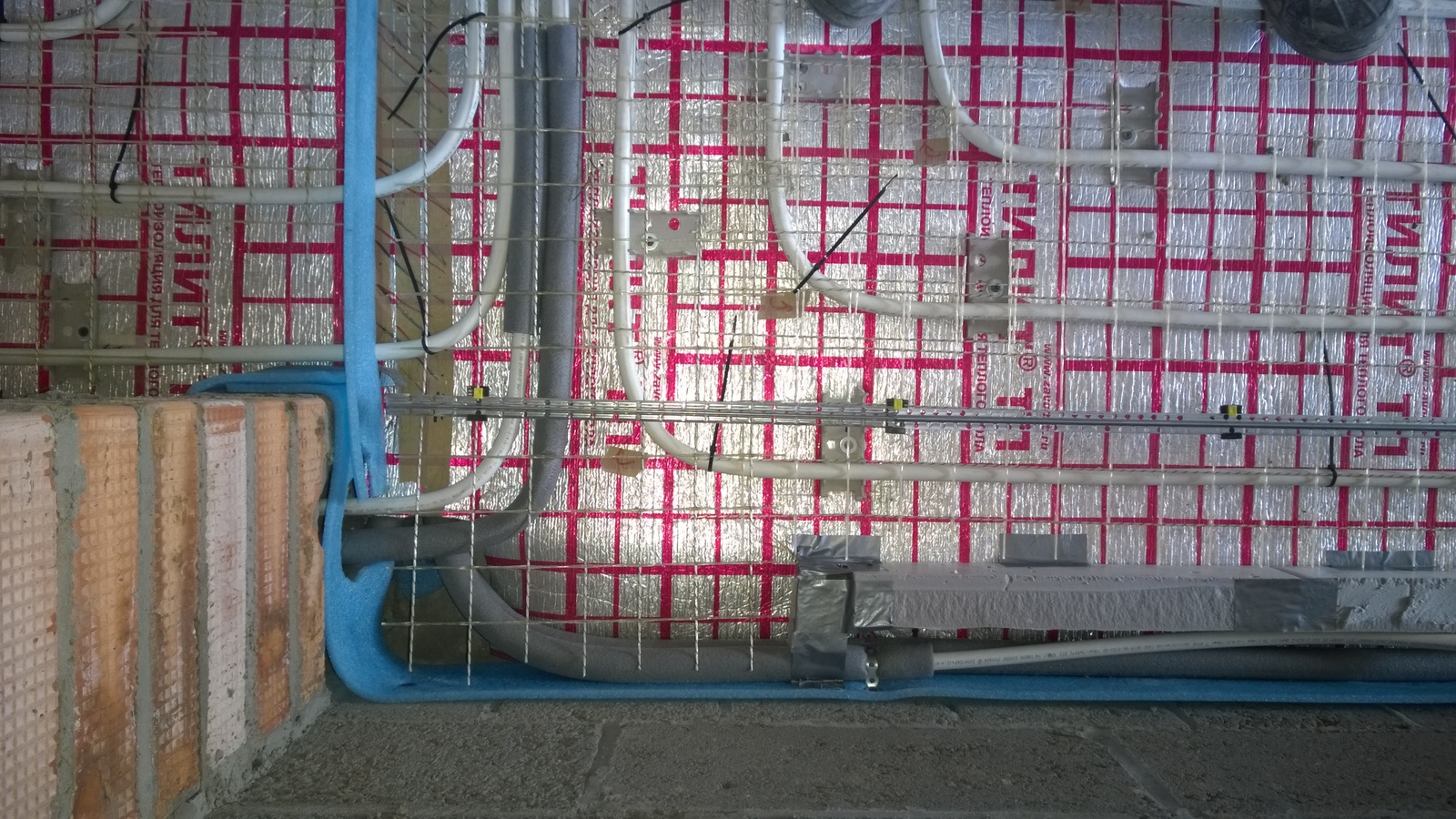

Вот так выглядят спрятанные коммуникации. В верхнем правом углу слева выход трассы на радиаторы, холодное горячее водоснабжение. Слева торчат концы для радиаторов.

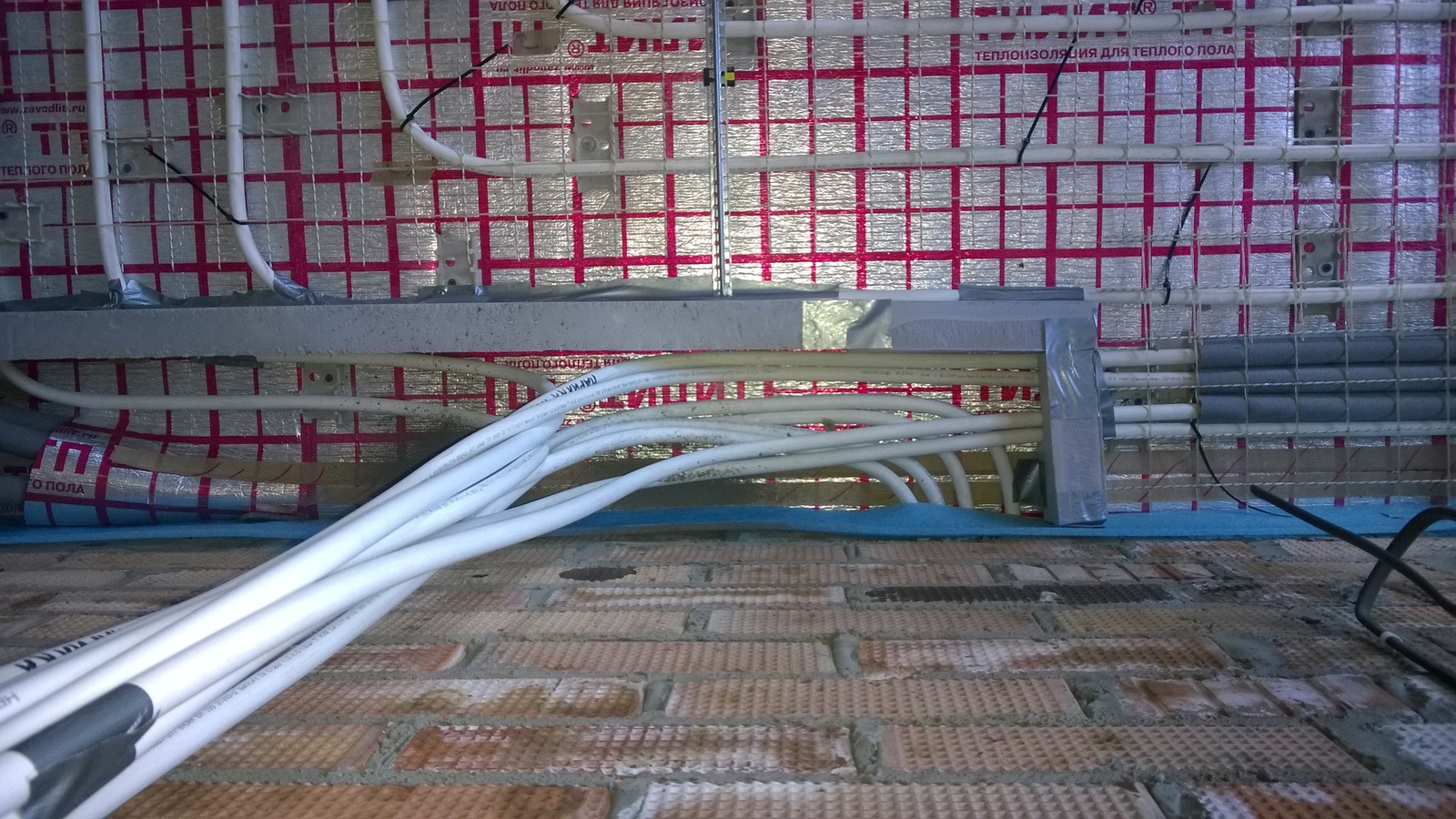

Вот немного с другого ракурса

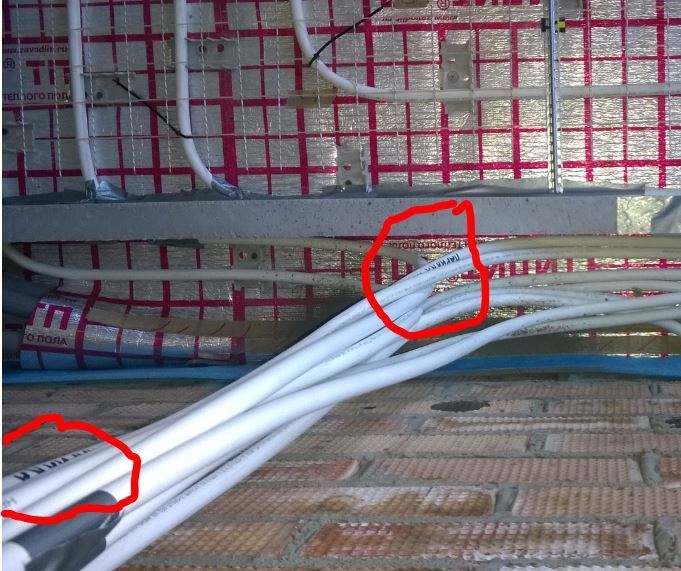

Транзиты контуров прячем в шубку, чтобы прогрев был равномерным. На пороге видна малярка - это трассы к радиаторам. Они идут в пеноплексе, чтобы не пересекаться с транзитами теплых полов. Помечаем таким образом на мультифольге, чтобы при монтаже траков случайно не просверлить трубу
