Серия «Фасадная керамика и мороз»

Продолжим экскурс в архитектурно-керамические проблемы. Сегодня посмотрим что там у нас в районе Кремля творится. Сердце нашей страны, как-никак. Может там поработали толковые керамисты? Может. Но не поработали.
Вы скорее всего бывали хоть раз у Воскресенских ворот, потому что там находится нулевой километр. Точка отсчета дорог из Москвы, на которой постоянно фотографируются приезжие.

Эти ворота были разрушены, но в 1996 году их реконструировали.
Нас, конечно же, интересует черепичная кровля Воскресенских ворот. Издалека, вроде бы, даже ничего так выглядит. Чёт зелененькое.
Но если присмотреться, то увидим мы странную маскировочную расцветку. Присматриваться я начал в 2009 году:

Черепица такой формы называется лемех. Лемехами называли, да и до сих пор называют режущую часть плуга. Из-за сходства назвали.

В 2014 году я еще разок присмотрелся и сфотографировал этот лемех:

Крупнее:

А это фото 2021 года:

Крупнее:

Что же тут происходит такое?
В общем-то ничего нового. Опять мы видим светложгущуюся шамотную массу в качестве основы.
- А почему мы её видим? - спросите вы.
- Потому что глазурь с нее осыпалась, - отвечу вам я.

Тут идет схожий с предыдущими примерами процесс, но со своими нюансами. Главную скрипку этой кровли играет великий и ужасный КТР. Коэффициент Термического Расширения. Горе-авторы не подогнали КТР черепка к КТР глазури и в результате при перепадах температуры размер глазури изменяется иначе, чем размер черепка, вследствие чего глазурь грустно шелестя понемногу отваливается, создавая неповторимый узор маскировочной сети.

- А почему основа не расслаивается, как в предыдущих случаях? - спросят самые внимательные из вас. (предыдущий случай раз, предыдущий случай два для тех, кто прогуливал)

Тут два варианта.

1. Эту черепицу хорошенько обожгли на максимальных температурах, при которых минимизируется пористость черепка. И она воду почти не впитывает.

2. Воду она впитывает, но поскольку глазурь с нее осыпается, то объем воды который она все-таки успевает впитать, она успевает и испарить. Отвалившаяся глазурь не препятствует движению пара.

Глазурь по сути своей - стекло. И имеет свойства стекла. А главное свойство стекла, как это ни странно - стекать. Стекло стекло, да.

Шамотная глина - это глина. Не стекло. У нее совсем другая структура. Упрощенно говоря, глазурь держится на глине лишь благодаря силе трения. Во время обжига стекло затекает во все поры поверхности черепка и образуется прочная сцепка материалов.
Если при этом КТР этих материалов не совпадает друг с другом, то сцепка начинает постепенно разрушаться, что мы и наблюдаем задрав голову и раскрыв рот от изумления, стоя на нулевом километре.

Раньше использовали небольшую хитрость. Поверхность черепка сначала покрывали свинцовым суриком, а потом уже глазурью. Свинцовый сурик оплавлял верхний слой черепка и обеспечивал гораздо более прочную связку стекла с глиной. Но эта хитрость работает только на красножгущихся глинах. На таких, из которых делают строительный красный кирпич, например. Красные глины обжигают при относительно низких температурах. От 900 градусов. При температуре в 1200 градусов красная глина расплавится безо всякого сурика, я проверял. У меня однажды расплавились все изразцы в печи, превратив ее в жерло вулкана, наполовину заполненного светящейся раскаленной лавой. Но на 900 градусах сурик оплавит только верхний слой.

Проблема в том, что сейчас сложно найти любителей возиться со свинцовым суриком. Вредная субстанция. Я разок поработал, почувствовал металлический вкус во рту (хотя в респираторе был) и на этом мой интерес к сурику был исчерпан полностью. Во время обжига сурика из печи тоже не витамины выделяются, как вы понимаете.

Сразу за воротами, кстати, построили Казанский храм, который немедленно стал моим следующим предметом наблюдения из-за черепицы на колокольне:

Вроде ничего так выглядит?
Но мы-то присмотримся повнимательнее:

И даже еще внимательнее:

И увидим, что процесс идет. Вот то беловатое с потёками не считается. Это птицы нагадили. А округлые пятна без потеков -- это уже сколы глазурного слоя. Тут с КТР скорее всего все в порядке и идет процесс вымораживания. Неспеша, но верно. Фоточки 2021 года. В этом году поеду освежить впечатления.

Продолжаю вести наблюдения.
Ссыль на мой ТГ и ВК для тех, кому интересно про керамику всякое. На пикабушню мою тоже подписывайтесь не раздумывая. Я тут только интересное выкладываю

Продолжим погружение в керамические ляпы.
Невероятно щедрый подарок лично мне сделали китайцы на 300-летие Петербурга.
Я не издеваюсь. Правда! До того, как я увидел крышу музея Суворова, это был мой безусловный фаворит. Раньше приходилось таскать людей на Красную площадь, чтобы на живом примере показать как ведет себя керамический черепок на фасаде в наших климатических условиях. А теперь и в Питере столько всего понаделали, что мне и время на поездки можно не тратить. Наглядно, близко, удобно.

Построили этот китайский садик в 2003 году. Сделали все красиво, аккуратно. Я даже фотографировал, но у меня тогда была пленочная камера и фоток мне быстро найти пока не удалось.

Я, зануда и не устаю твердить, что ничего, кроме фарфора в наших краях нельзя использовать в качестве декоративной фасадной керамики. Потому что он не впитывает воду. Совершенно не впитывает. Он спекается, как стекло. И поэтому ему нипочем морозы и дожди. Все же видели электроизоляторы на столбах? Вот их из него же делают. Абсолютно надежный и долговечный материал, если его правильно обожгли.
А пористая керамика - глина, фаянс, шамот и все остальное - воду впитывает. И вот что с ней происходит за каких-то несчастных 12 лет.
Тут можно проследить все стадии выветривания.

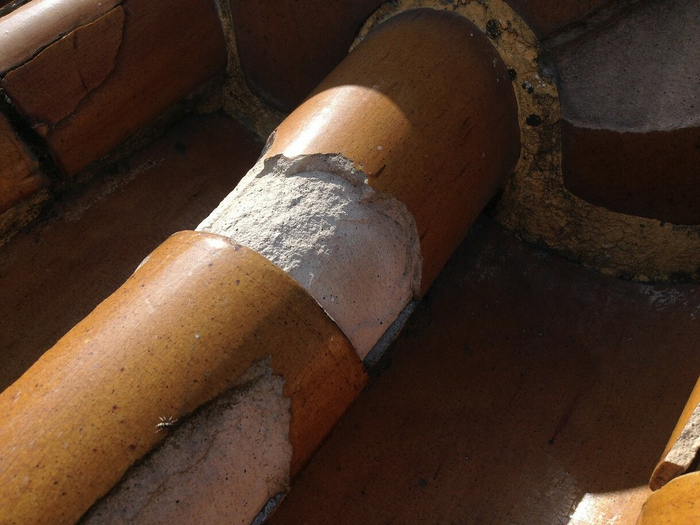

Сначала появляются небольшие сколы глазурного слоя, как будто следы от выстрелов из пневматической винтовки:

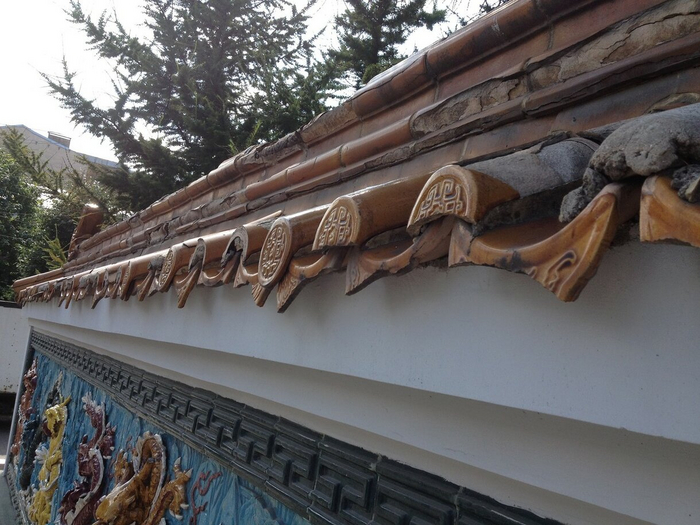

Затем их становится больше:

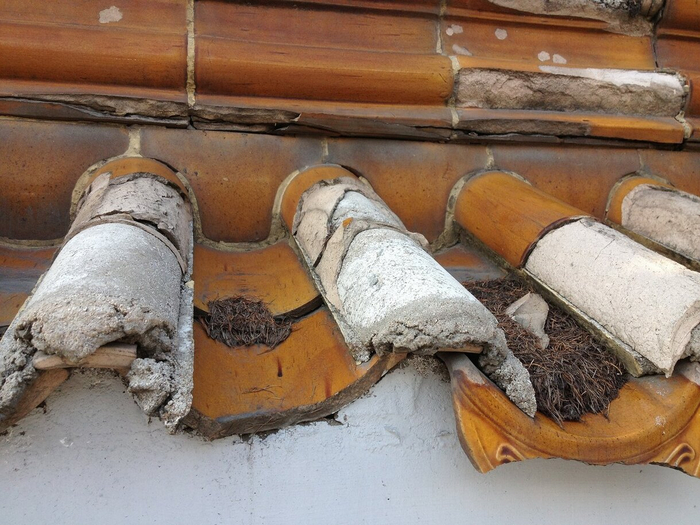

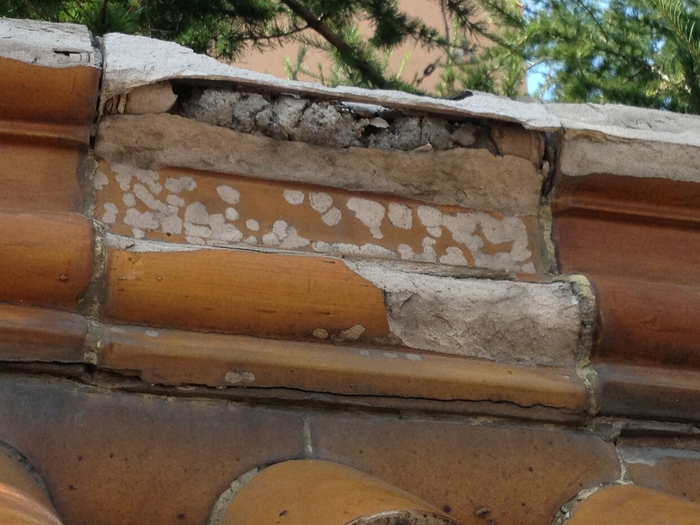

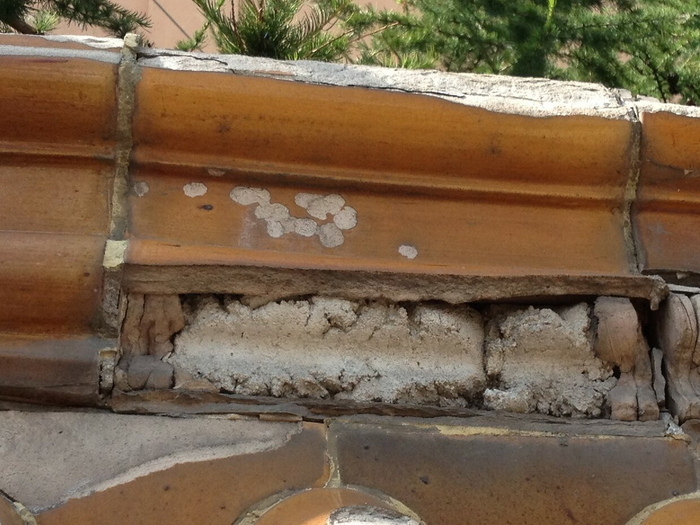

И, наконец, разрушения приобретают тотальный характер, когда лед ничто не задерживает и он раскалывает черепок на слои:

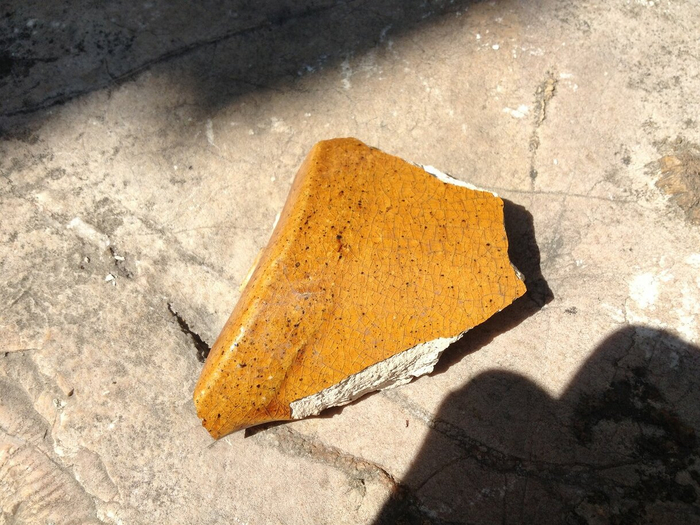

Которые потом облетают от ветра или сходят вместе со снегом и льдом по весне:

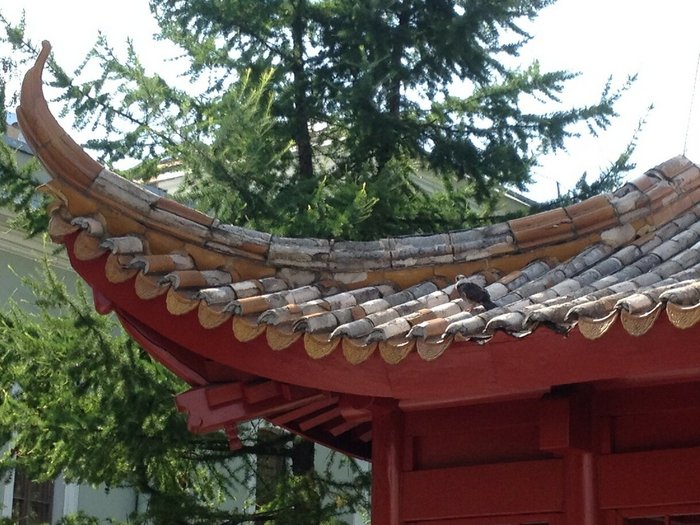

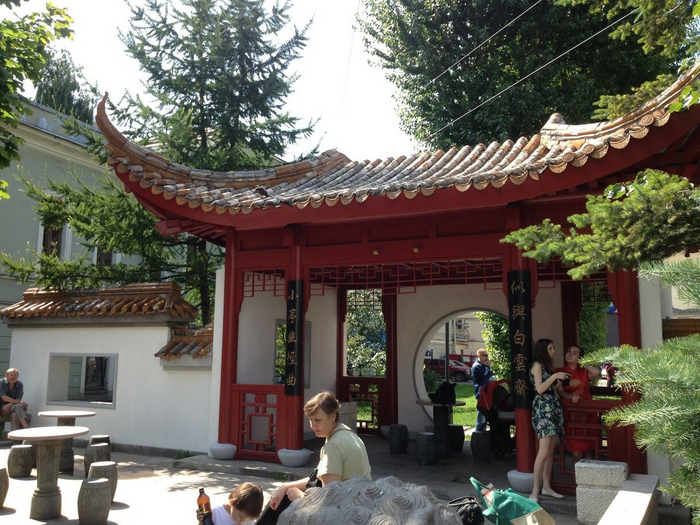

Вроде бы симпатичная беседка,

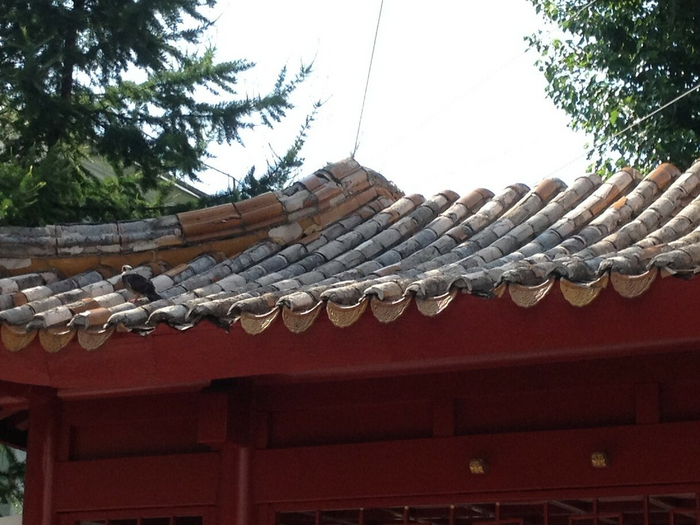

но стоит приглядеться, и выясняется, что жить ей осталось недолго:

Красота, да и только. Ну где еще так наглядно можно обо всем рассказать? На Красной площади высоко и видно плохо, а тут в самый раз, каждый может убедиться лично.

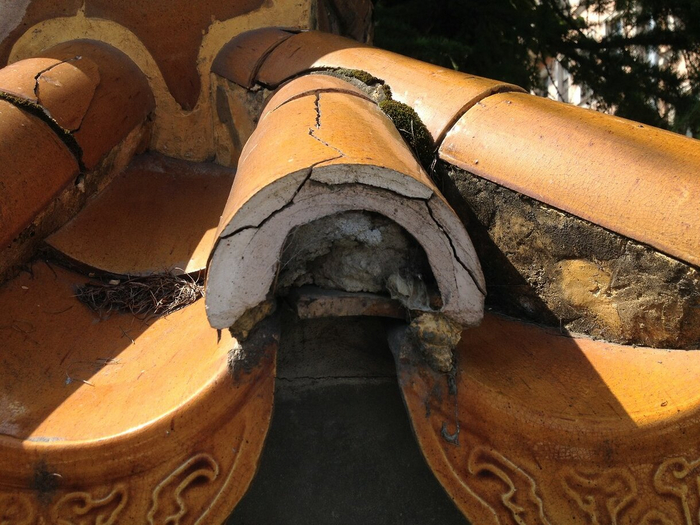

Все еще верите в сказки про шамот на улице? Полюбуйтесь:

Нет, если вы строите дом на пять лет, то никаких проблем не успеете узнать. Или если вы строите дом в условиях мягкого климата, где-нибудь на юге, или под прикрытием Гольфстрима, без наших бесконечных переходов через точку замерзания воды в течение зимы. А если строите у нас, на севере, то лучше учитывать эти особенности и не верить сказкам про долговечность и спекаемость шамота.
От имени всего керамического сообщества объявляю китайцам благодарность за этот поистине бесценный подарок.
Этот сквер, кстати, находится в Питере на Литейном проспекте как раз в створе Кирочной улицы, в конце которой расположен музей Суворова. Невезучая в керамическом плане улица.

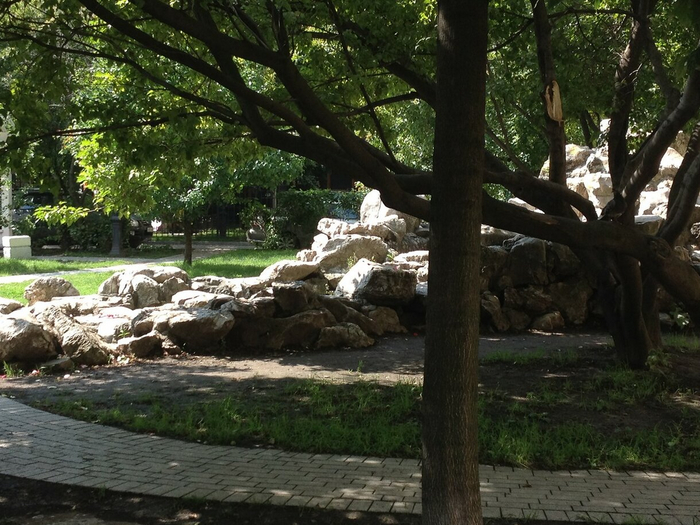

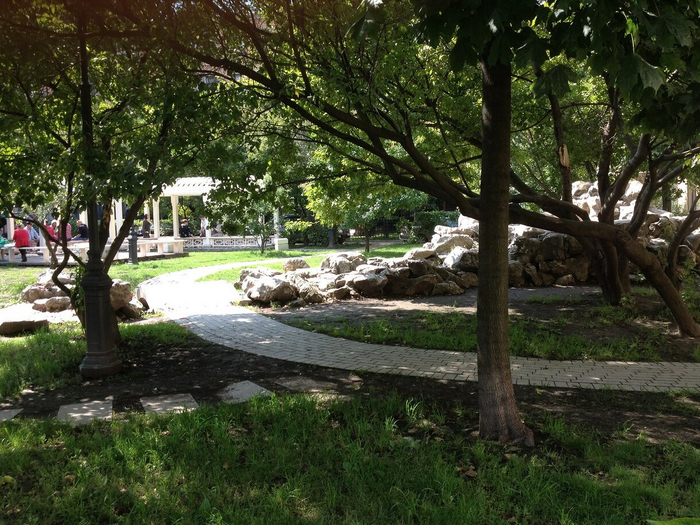

Хотя, в целом, садик получился уютный. Люди любят там отдыхать. Водичка журчит... Тенек...

Красота же!

Про Красную площадь я вам тоже расскажу. Дойдем и до неё.
Мой ТГ и ВК для тех, кому интересно про керамику всякое.

Есть у меня своя профдеформационная особенность. Если в поле моего зрения попадает новодельная архитектурная керамика, я начинаю за ней следить и фотографировать с некоторой периодичностью. Видал я всякое, но тут у нас, похоже, чемпион.

Музей Суворова я привык видеть с железной крышей. Примерно так:

И вдруг, в 2020 году я увидел на нем красивую глазурованную черепичную кровлю.

Что-то показалось мне подозрительным в этой кровле и я подробно отснял ее, чтобы рассмотреть получше. Результат удивил. Я её только-только увидел, а она уже, оказывается, начала разрушаться.
Необычно:

Прошло 5 лет и я снова навестил кровлю музея Суворова. Он в Санкт-Петербурге, на пересечении Кирочной и Таврической улиц, если вам интересно.
За 5 лет несчастная черепица пришла в настолько плачевное состояние, что словами не передать:

Черепица осыпается и лежит кучками на металлической части кровли:

Падает потихоньку и на землю:

На соседние крыши:

Стало очень интересно кто ж это так расстарался. У меня было несколько вариантов, но точно я не знал.

Пока мне в руки не попал занятный альманах издания Музея архитектурной керамики "Керамарх" за номером 2 от 2019 года.
Считаю, что комментировать такое - только портить. Поэтому слово авторам:

Подчеркнем красным:

"В результате специалистам ООО "Паллада" удалось не только восстановить внешний вид утраченной черепицы, но и сделать ее гораздо более прочной, нежели прежде. Историческую керамику заменили фарфором, более подходящим для климатических условий Санкт-Петербурга"

Ясно-понятно. Гораздо более прочно нежели прежде, оказывается, а не то, что мы подумали.

Почему же так вышло? Фарфор, ведь. Он по определению воду не впитывает, а тут налицо разрушение материала в процессе вымораживания. Вода попадает внутрь черепицы, замерзает и рвет её на куски, которые весело позвякивая катятся вниз.
Может это не фарфор?
Может и не фарфор. Точно сказать не смогу, т.к. в руки мне ни один черепок не попал, а через заборы лазать ради этого неохота.
Но версия у меня есть. Скорее всего это недожженый фарфор. На кровле есть некое минимальное количество неповрежденных черепичек, которые воду не впитывают и поэтому не разрушаются. Предположу, что они получили свои положенные по технологии обжига строительного фарфора 1270 градусов и прошли фазу остекловывания. У них отсутствуют поры и воду они не впитывают, радуя нас своим зеленым блеском по сей день. А тем, которые разрушаются, повезло меньше. Градусов на 20-30, например. После достижения температуры в 1240 градусов Цельсия фарфор теряет остатки розового оттенка и начинает выглядеть как положено фарфору. Но при этом он еще сохраняет пористость, т.к. не достиг фазы остекловывания. Опытный технолог заметит это даже на глаз, без замеров водопоглощения, т.к. у материала будет отсутствовать еле уловимый глянец черепка. Ну, а неопытный возьмет ведро воды, весы, взвесит черепичку в сухом виде, запишет результат на бумажку, затем положит черепичку в ведро с водой на некоторое время. На сутки, например, а еще лучше на неделю. Для усиления эффекта можно воду довести даже до кипения. После этого он вынет черепицу из ведра, сдует с нее всю воду при помощи сжатого воздуха и снова взвесит. А потом сравнит записанный на бумажке результат взвешивания до замачивания с результатом взвешивания после замачивания. Если результаты не повторяют друг друга цифра в цифру, технолог обязан включить сирену, мигалку и, издавая широко раскрытым ртом истошный вопль, мчаться к руководству с докладом о результатах исследования. Тогда есть шанс выяснить почему же так вышло и что тому виной. Может масса некачественная, может термопара в печи неверные показания показывает, а может тупо не та программа обжига в программатор введена.

Ну, а если забить на технологию, то получается такая красота, как в этом случае получилась.
