На основе модулей УДОБНЕЕ всего строить минималистичные дома или в стиле хай-тек. Однако можно практически любые - просто условно разбить дом на отдельные модули удобного размера, изготовить и быстро собрать на месте.(например из ЖБ модулей - на основе корпусов трансформаторных подстанций - отверстия под окна сделают)
Все изображения взяты с Pinterest
Схема дома:
Вариант без габионов:
фундамент, модули по типу бытовок, банер, холм - тепло и звукоизоляция землей
Фундамент - винтовые сваи.

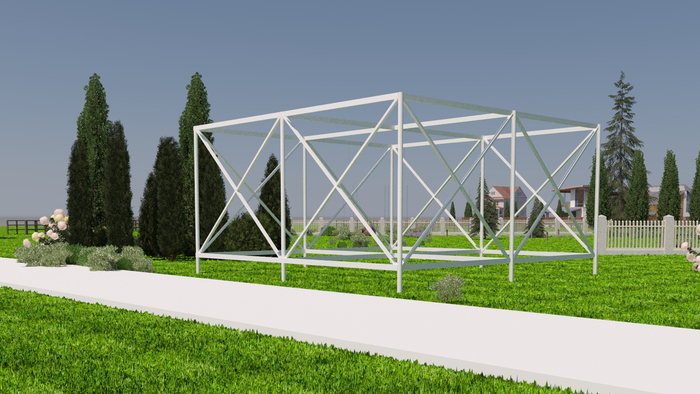

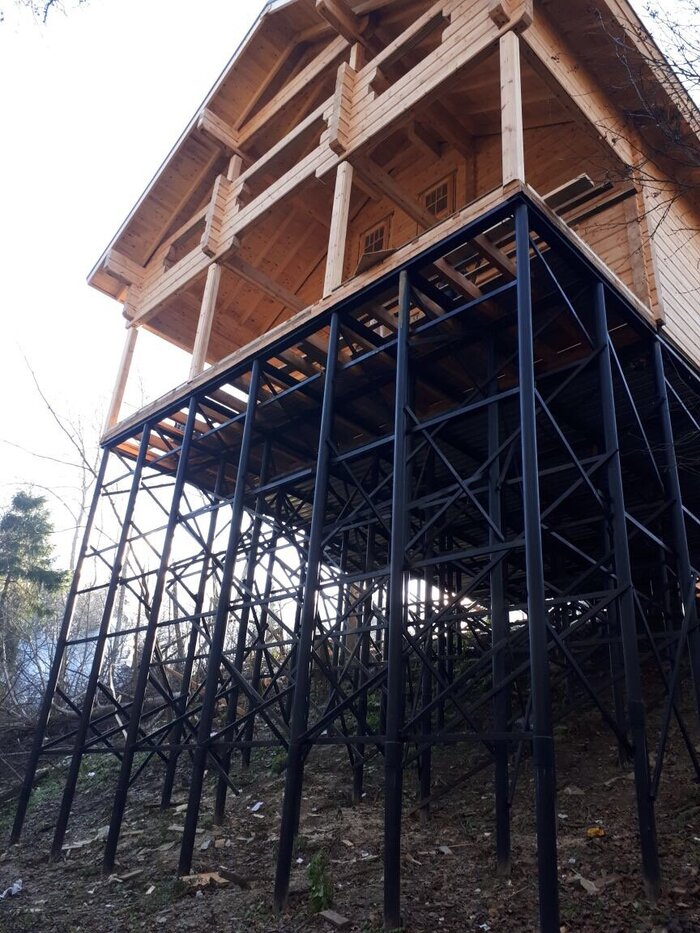

Либо низкий и тогда на нем каркасы/модули по типу бытовок либо высокий - сваи метров по 5 в длину с провязкой
То есть по сути сваи будут являться и каркасом дома
По бокам - стены из габионов. Плоская крыша, пленка, сверху газон.
Теплоизоляция, отделка, материалы и т.д. зависит от региона. Это же касается стоимости камня.
О своем опыте изготовления габионов уже писали на Пикабу(не я):
Также про преимущества:

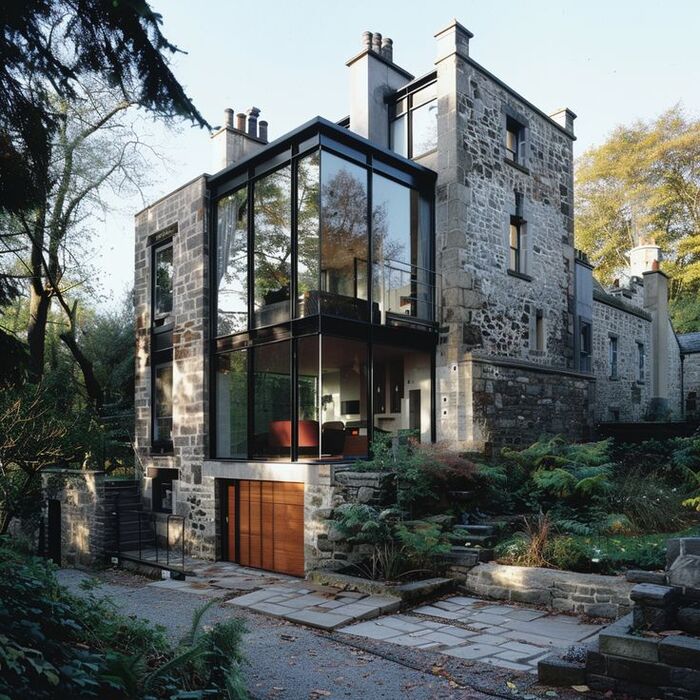

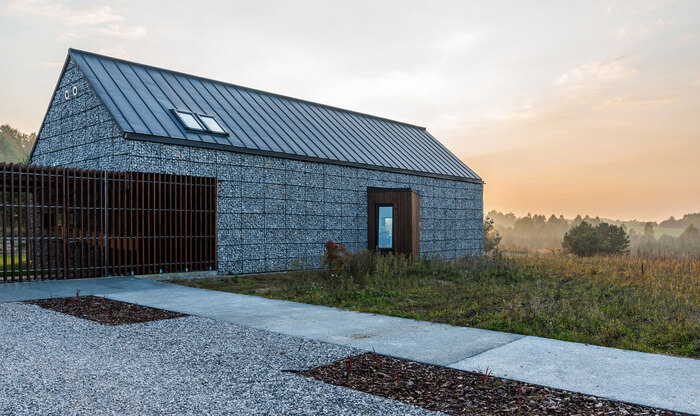

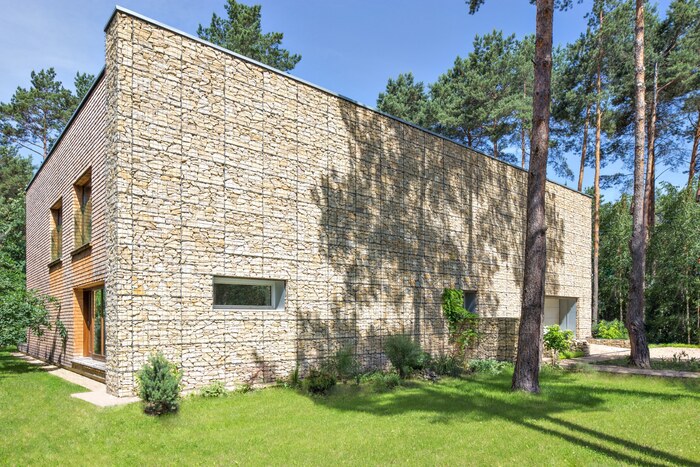

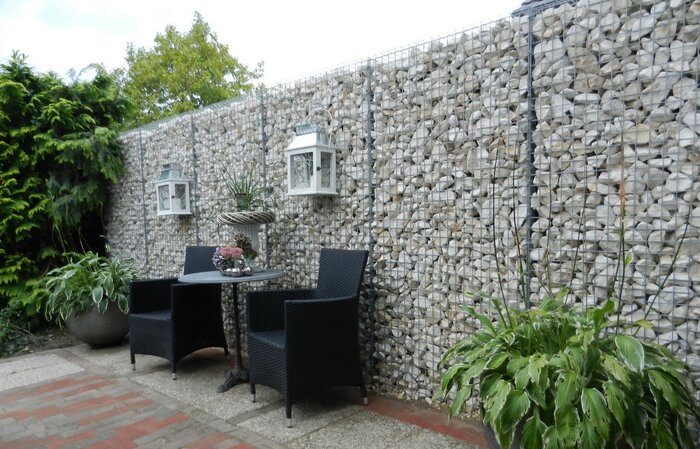

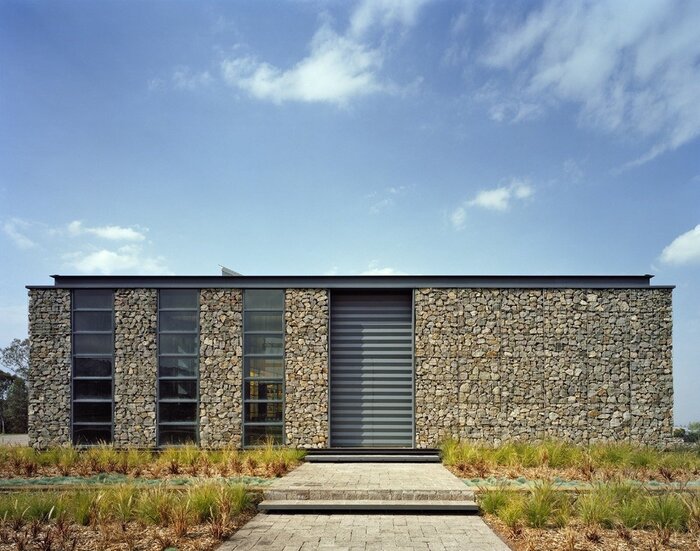

Примеры домов с фасадами из габионов:

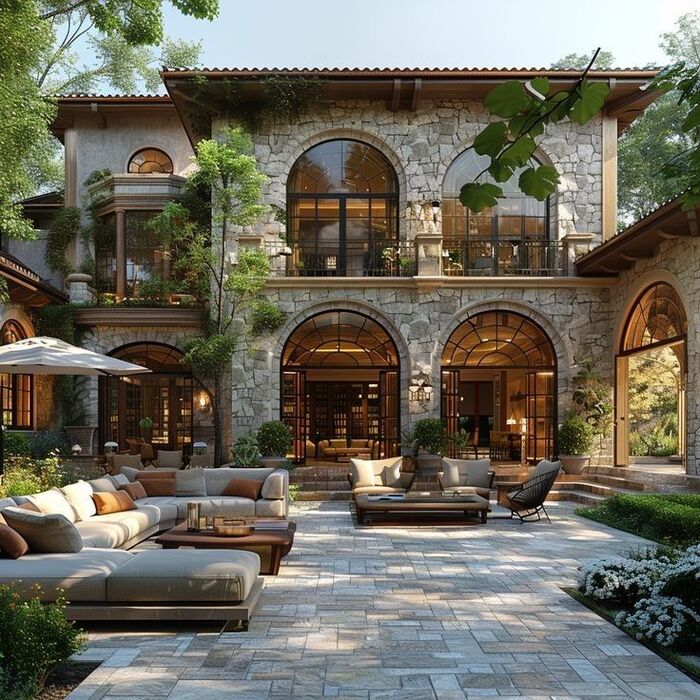

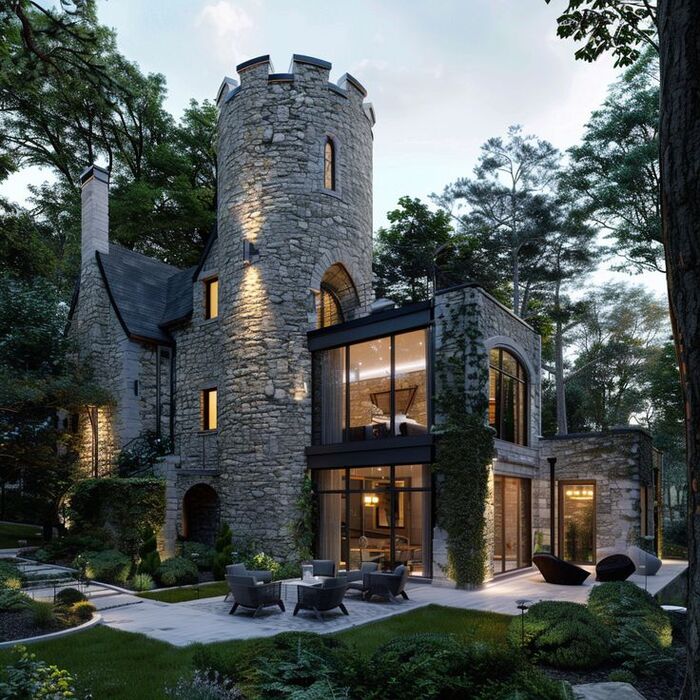

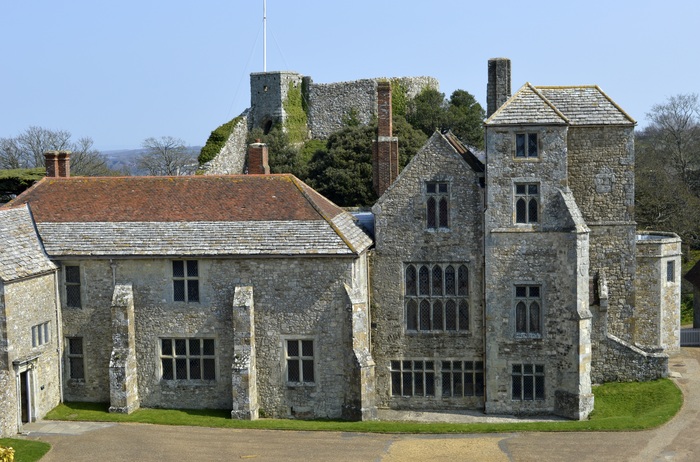

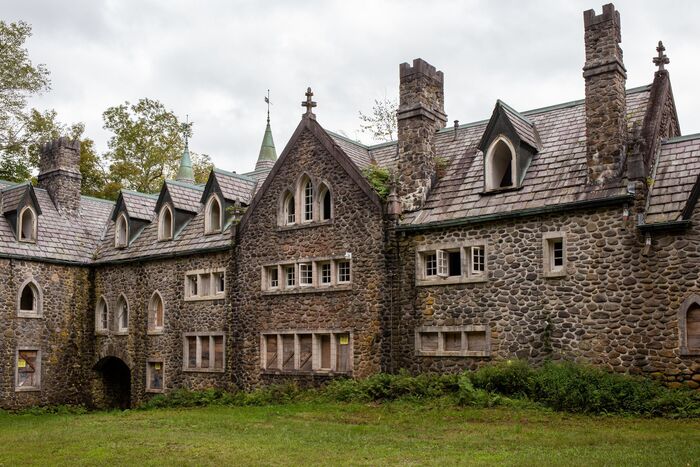

Напоминает средневековые замки:
А вот описание от одного из производителей:
Преимущества габионных конструкций
Коробчатые габионы – это прочная, выполненная из металла (сетка, толстая проволока или арматура), чаще всего защищенного цинком от коррозии конструкция различных габаритных размеров. В дальнейшем коробчатый габион заполняется камнем, или щебнем, или галькой, а также другими строительными материалами, допустимыми для использования в габионе.
В подавляющем большинстве случаев, материалом для изготовления габиона служит сетка двойного кручения с цинковым, поливинилхлоридным или гальфановым покрытием, обеспечивающим защиты от коррозии, подливающим срок эксплуатации и улучшающим внешний вид изделия.
Важно выбрать размер ячейки коробчатого габиона, опираясь на размер фракции будущего наполнителя.
Материал качественного габиона способен выдерживать нагрузку около 5 тонн на метр, что позволяет надежно удерживать содержимое на протяжении всего заявленного срока эксплуатации.
Коробчатые габионы имеют следующие преимущества:
Устойчивость к деформации благодаря общей гибкости. В момент подвижки грунтового основания, габион может незначительно менять свою геометрию, распределяя нагрузку и не теряя своих прочностных свойств.
Исключительная долговечность габиона обеспечивается надежностью используемых материалов как самой коробки габиона, так и его наполнителя. Качественные габионы могут эксплуатироваться более сотни лет.
Легкий монтаж. Габионы легко и быстро устанавливаются на свои места, как в разобранном виде, так и в сборе, с использованием специальных транспортировочных приспособлений.
Габионы отлично пропускают атмосферные осадки, не боятся перепадов температур, а также отлично вписываются в ландшафт.

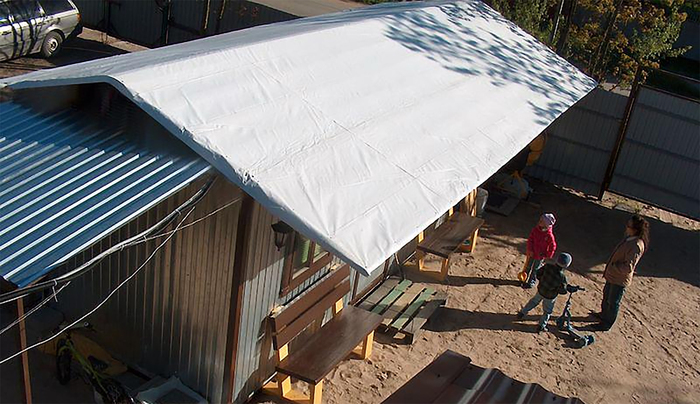

Чтобы не продувало/не протекало можно использовать баннеры - как вариант. В том числе б.у. - стоят копейки. О таком использовании баннеров есть упоминания в инете.
Для небольшого домика возможно удастся найти единый баннер(до о 5 м в ширину) либо со склейками либо внахлёст.
Снаружи габионы/крыша, потом баннер, потом утепление

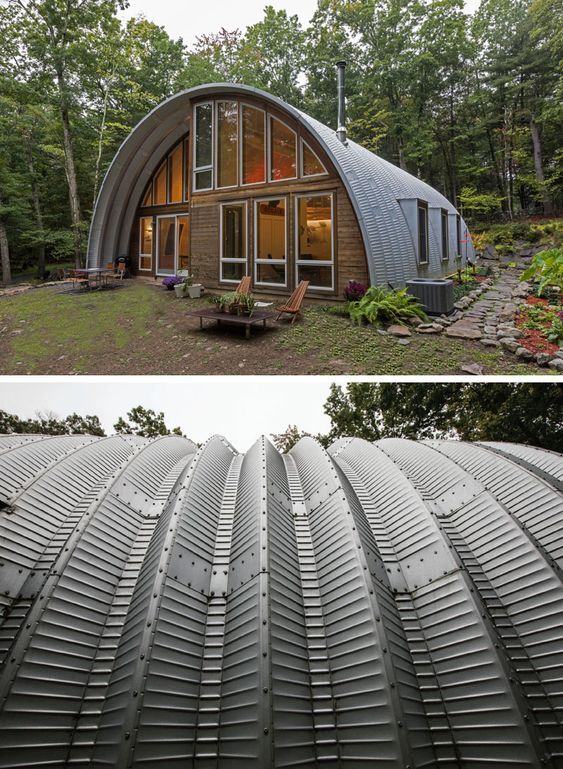

Также Quonset Hut
Разного размера дома есть на Youtube
Американец построил бункер по технологии бескаркасных ангаров.
Принцип тот же, что и у дома хоббита, только в случае хоббита меньше слой земли и больше окон. Более оптимально было бы использовать другую технологию сборки бескаркассных ангаров - по принципу консервной банки, поскольку она обеспечивает абсолютную герметичность. Почему он выбрал болтовое соединение не очень понятно.
По ценам в России - в прошлых постах.
Так что строительство дома хоббита по этой технологии - 100% жизнеспособный вариант.
Особенно учитывая, что он не один бункер такой построил - согласно описанию, процесс поставлен на поток - то есть он профессионально строит такие бункеры(оказывает эту услугу).
Холм, насыпанный поверх дома будет оказывать давление на стены, которое может быть значительным.
Возможен альтернативный вариант - с меньшим количеством земли. В этом случае земля используется только как самообновляющийся фасад и крыша - относительно тонкий слой земли 15-40 см.
Для стен также использован природный материал - габионы.
То есть это вариация эко дома.
Срок службы габионов - около 50 лет. Стоимость сильно отличается у разных производителей. Возможно самостоятельное изготовление.
Вариант подходит для регионов, где есть в продаже дешевый камень.

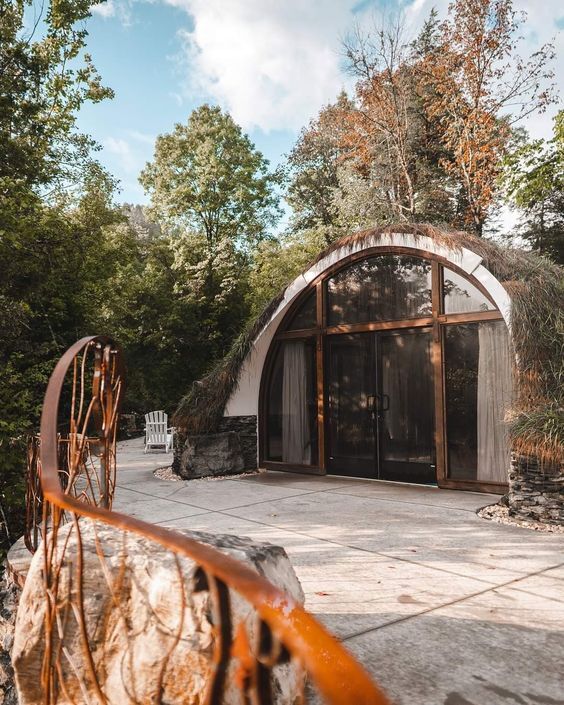

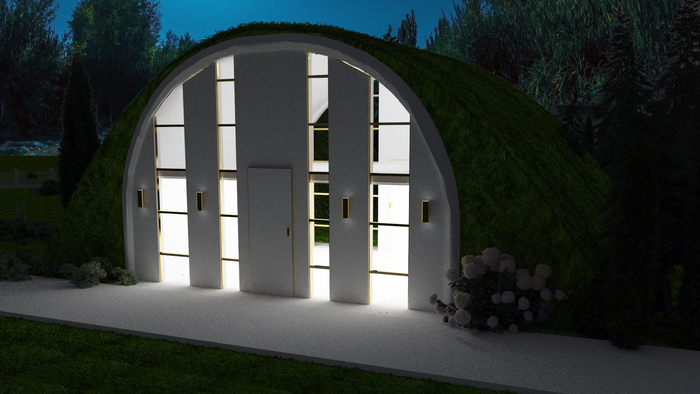

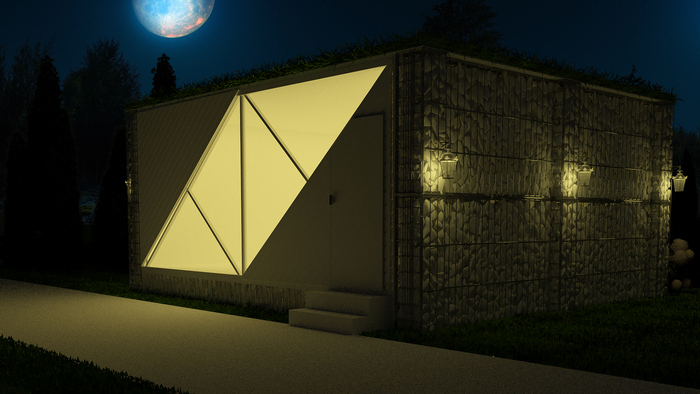

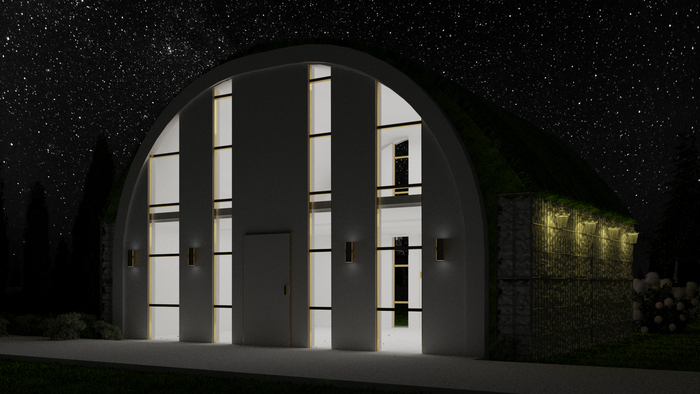

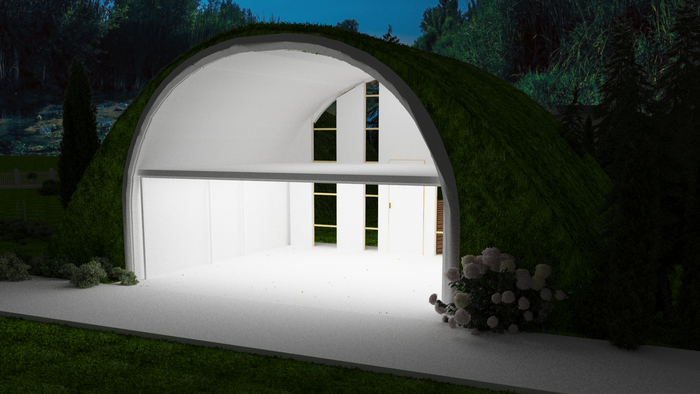

Готовый вариант выглядит примерно так
В итоге - дешевый, но долговечный фасад и крыша из природных материалов.
«Сэкономленный пенни — это заработанный пенни», — Бенджамин Франклин.

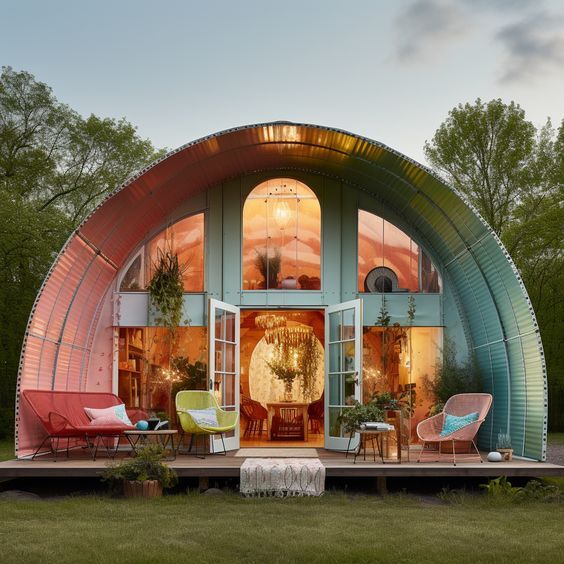

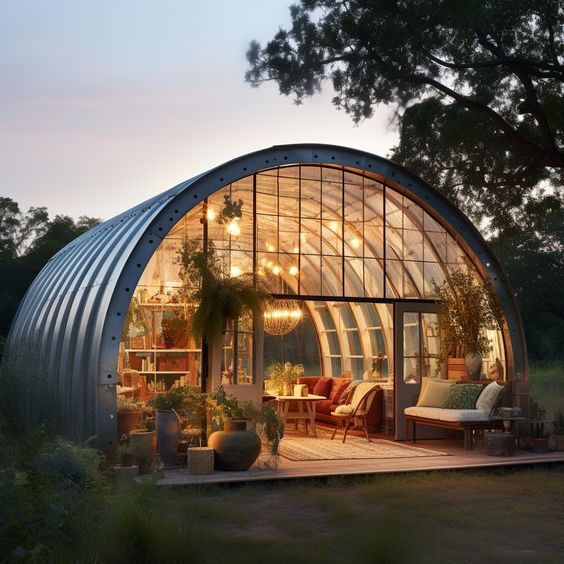

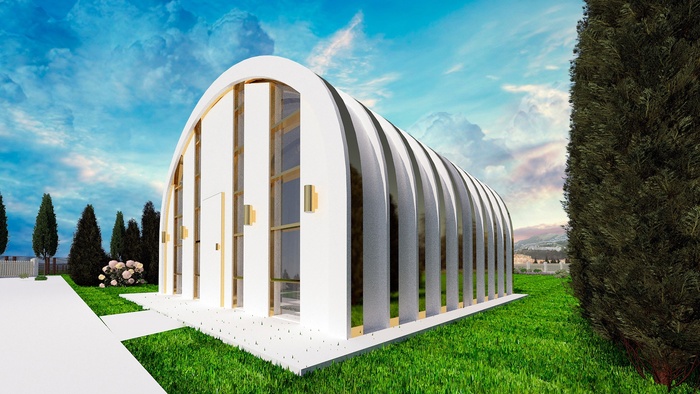

Дома такой формы также называют Quonset Hut - для поиска на англоязычных ресурсах.
Примерно так будет выглядеть крыша.

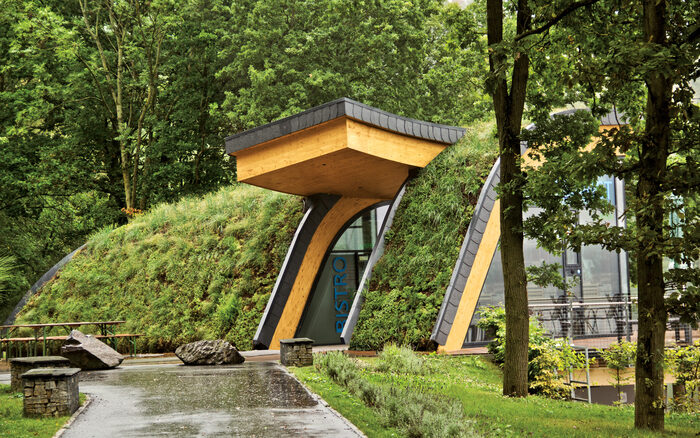

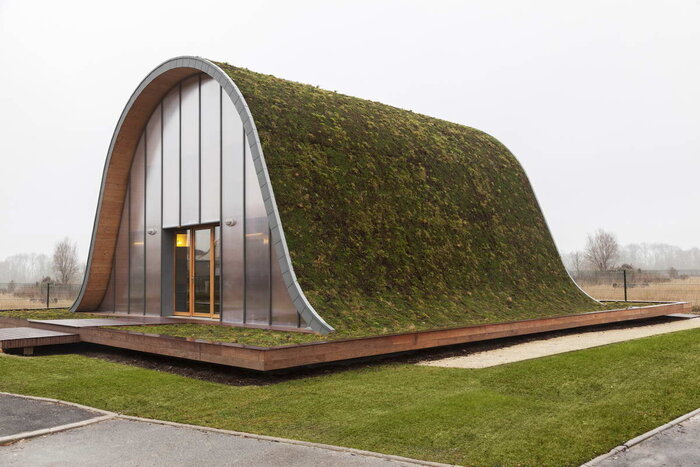

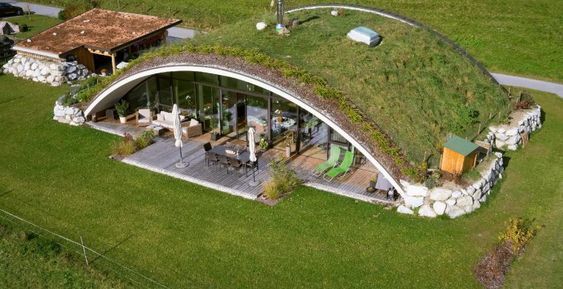

Полностью покрыт землей. Но на базе другой технологии
По срокам - пишут, что 500 м2 монтируют за неделю. По технологии строительтва бескаркасных ангаров очень много видео на том же youtube и т.д.
Что касается прочности - ширина ангаров по этой технологии до 32 м, высота до 12 м. Большинство из них стоят десятилетиями.
То есть дом шириной 7-10 м и высотой 5,2-6 м построенный С СОБЛЮДЕНИЕМ ТЕХНОЛОГИИ явно надежен. Конечно, есть случаи обрушения ангаров - но это касается всех типов зданий - человеческий фактор никто не отменял.

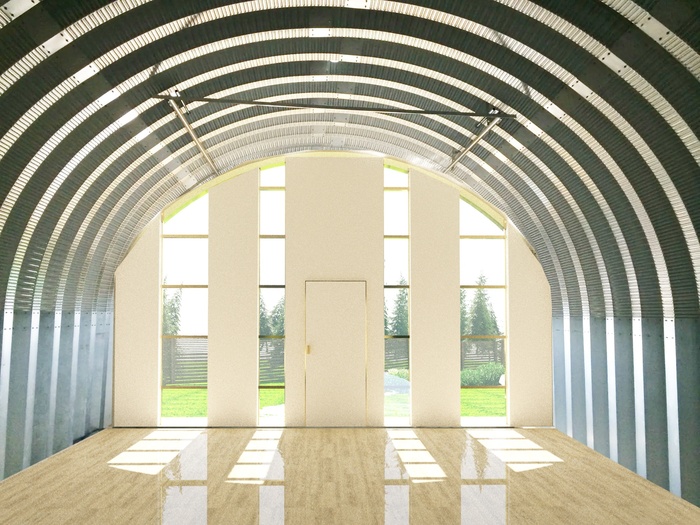

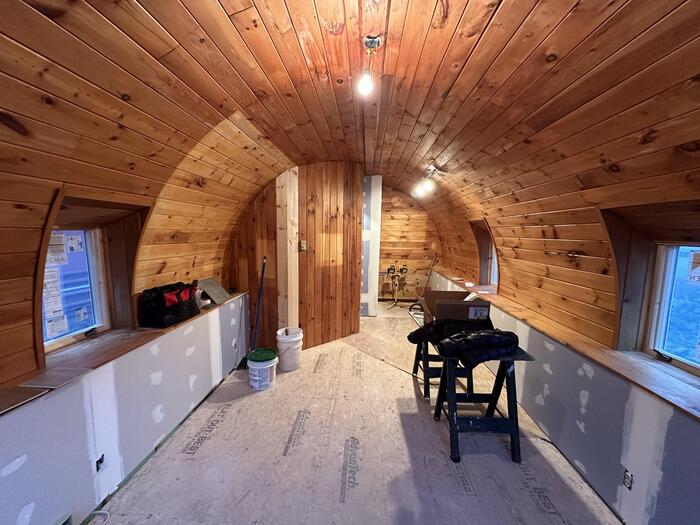

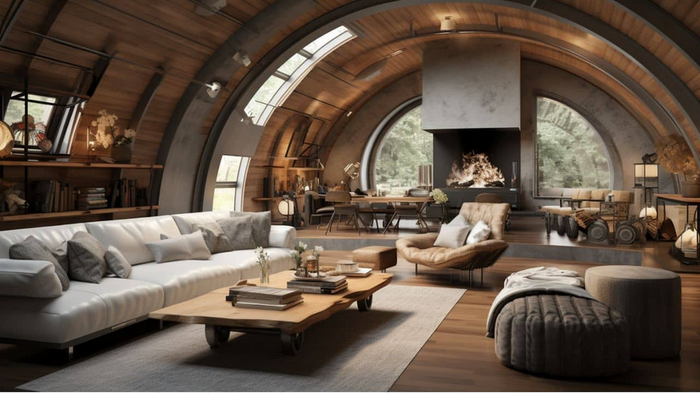

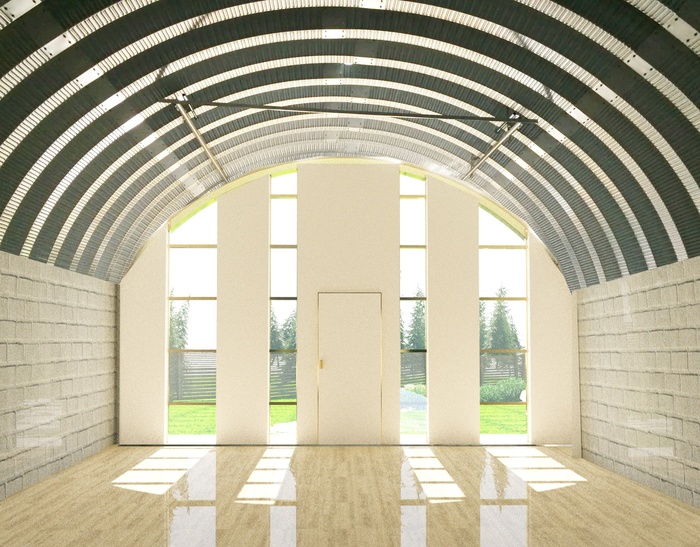

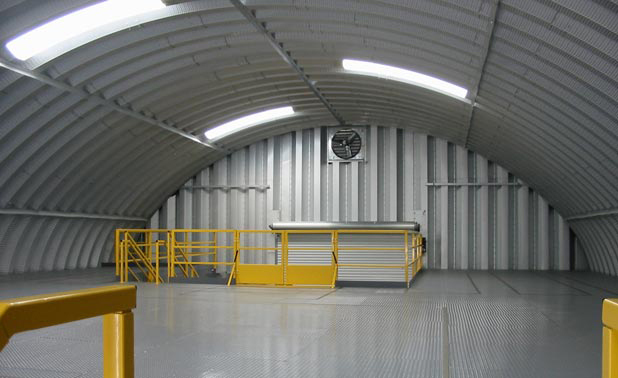

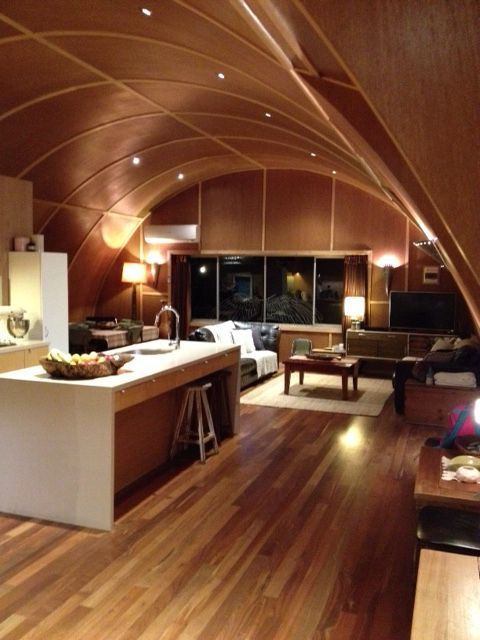

пример интерьера(small Quonset Hut):
В принципе в этом варианте можно насыпать полноценный холм - земля будет давить на габионы. Можно асимметричный сделать. Вся инфа по ценам в прошлых постах
Прошлый пост нельзя отредактировать, так что новый.
7,3x7x5,2 м
Без деления на комнаты и лестницы

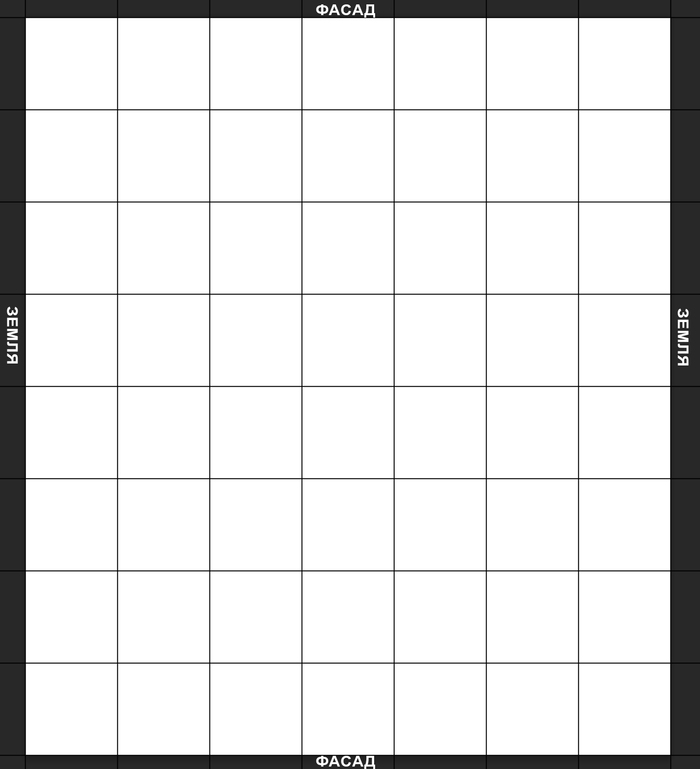

В соответствии с этой схемой
Между собой сегменты соединяются в блоки герметичным швом, с помощью электрической закаточной машины, без использования крепежных элементов (по принципу закатывания консервной банки), это делает бескаркасные ангары абсолютно герметичными.
Цены и проч - в прошлых постах.
В продолжение прошлого поста.
Реальные цены немного выше, указанных на сайте, но всё равно выгоднее всех остальных вариантов.
Реальный чертеж - предложение одной из компаний + предлагаемая схема холма
7x7,3 м, высота внутри 5,22 м
Цена комплекта - 436 000 р.
Утеплитель - 105 000 р.
Стоимость монтажа - 32 % от стоимости комплекта
Снеговая нагрузка 400 кг/м2 (некоторые предлагают варианты 600 кг/м2. Насколько я понимаю, возможны и более прочные варианты - за счет увеличения толщины стали и т.д. - цена будет выше)
Это цены которые мне прислала одна из компаний в ответ на запрос

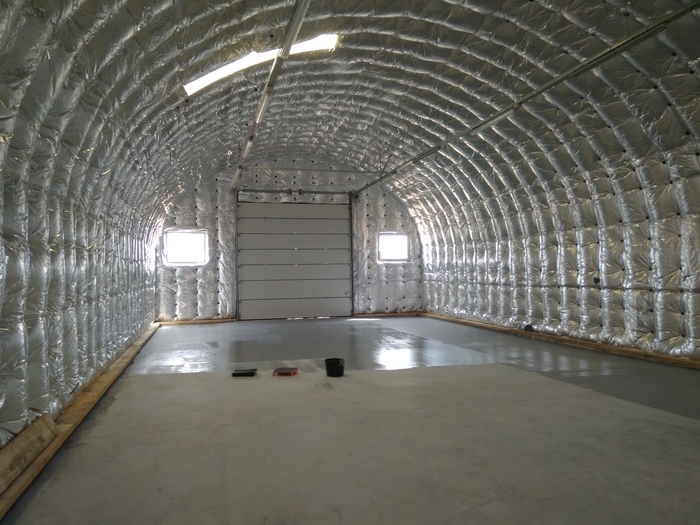

С утеплителем
Чтобы снизить нагрузку на крышу, в верхней части тонкий слой земли (100-200 мм) - в основном в качестве самообновляющегося фасада. Поскольку слой земли тонкий - можно сделать окна (производители предлагают такую услугу)
Окна/Зенитные фонари
То есть стены - утепление землей, крыша - нужен утеплитель (производитель предлагает со специальным креплением 100 мм по цене 2 тыр/м2, возможны варианты)
Высота позволяет сделать 2 этажа.

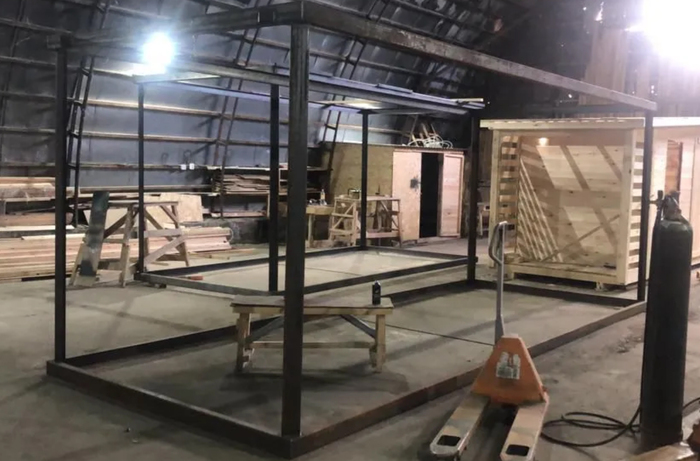

Для строительства второго этажа можно использовать каркасы (такого же типа как для бытовок)
7х2,4х2,4 = 40 000 рублей (с авито) Размеры можно корректировать
Или любой другой вариант
Цены реальных производителей - рынок большой, могут быть больше и меньше у разных.
В случае 2 этажей получится 100 м2.
Все предлагаемые варианты - это максимально доступное, эффективное по соотношению качество/цена варианты. Они не предполагают роскоши и т.д. - это варианты, когда бюджет ограничен.
Если денег много - обращаетесь в любую компанию, исполнят любой каприз (за ваши деньги).

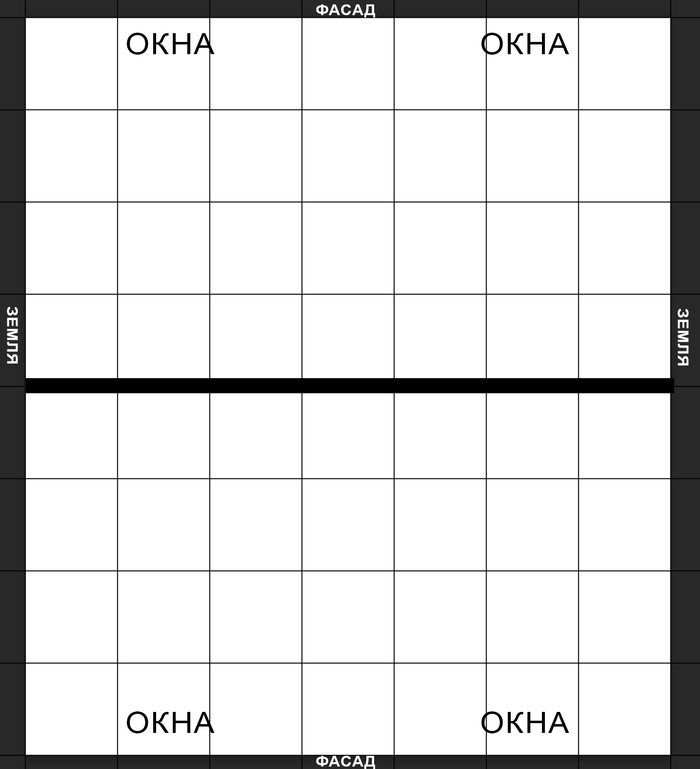

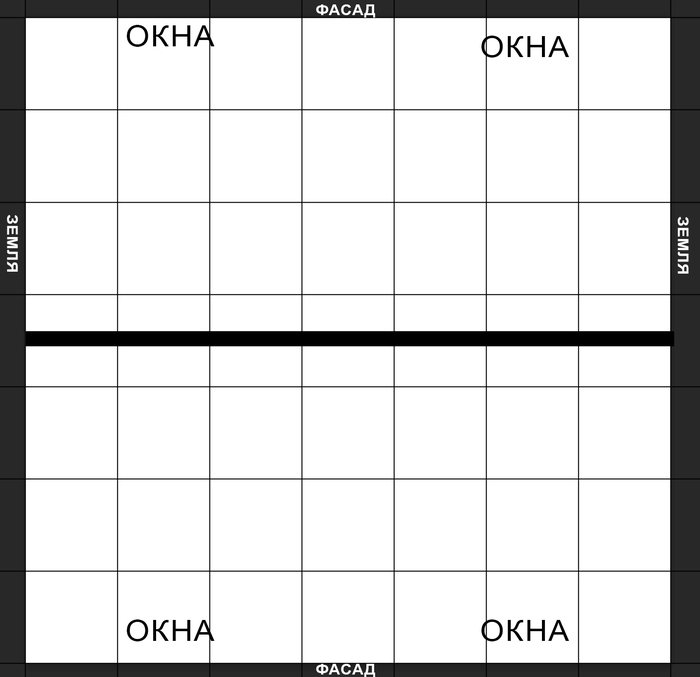

Окна на фасадах - фронтальном и заднем. Этого более чем достаточно. Даже если увеличить размеры до 7x8 или 7x10 м
Согласно данным из открытых источников:
Изначально бескаркасные ангары – это американская разработка для быстрого разворачивания военных лагерей в пустыне. В таких ангарах хранилась военная техника. А поскольку эта технология уверенно доказала свои преимущества, со временем производство бескаркасных ангаров начало применяться и в обычной жизни.
Это говорит о многом .Как правило военные предъявляют особо высокие требования к надежности.
Реальные цены на малую площадь немного выше - около 7,5 тыр/м2. Утепление 2 тыр/м2.
По форме крыши.
Я предлагаю максимально доступные - выгодные по соотношению качество/цена варианты. Форма следует из особенностей технологии.
Для модулей плоская крыша 1) из-за ограничений по высоте при транспортировке. 2) Более рациональный расход материала - пространство под скатной крышей нефункционально 3) Эксплуатируемая крыша
Для бескаркасных полукруглая форма обусловлена особенностью технологии.
Скатная крыша это - нерациональное использование места и материала. Единственный плюс - уменьшение снеговой нагрузки. В случае ЖБ модулей или петрифицированной древесины это неактуально

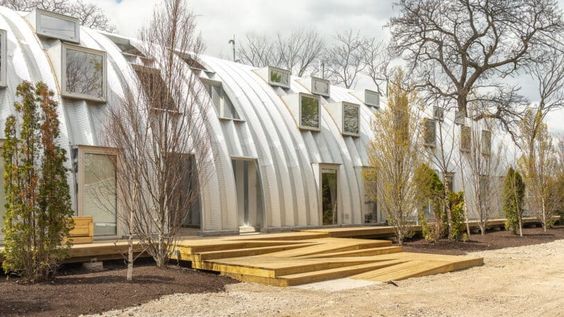

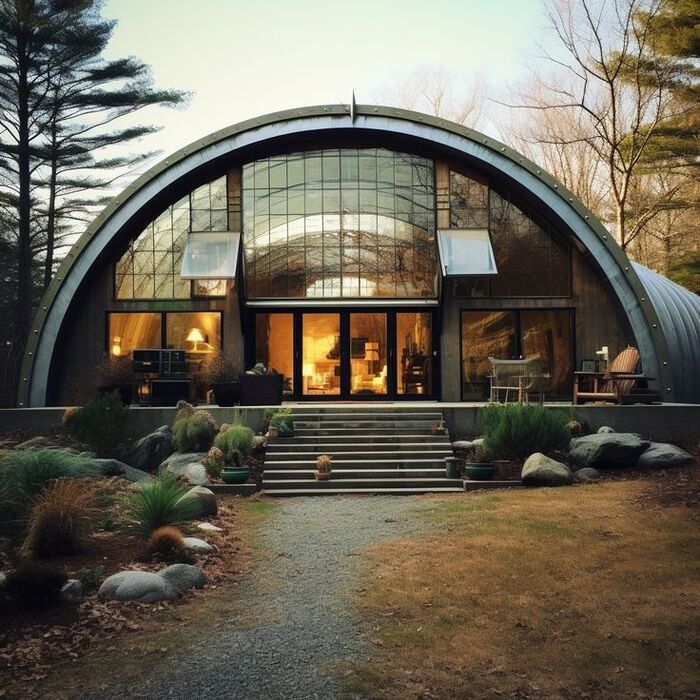

Предложение и построенные варианты в США:
https://www.steelmasterusa.com/american-steel-buildings/?building_use[]=house&index=3
Описание преимуществ и ссылки на форуме в США, где подобные здания давно используют для жилья:

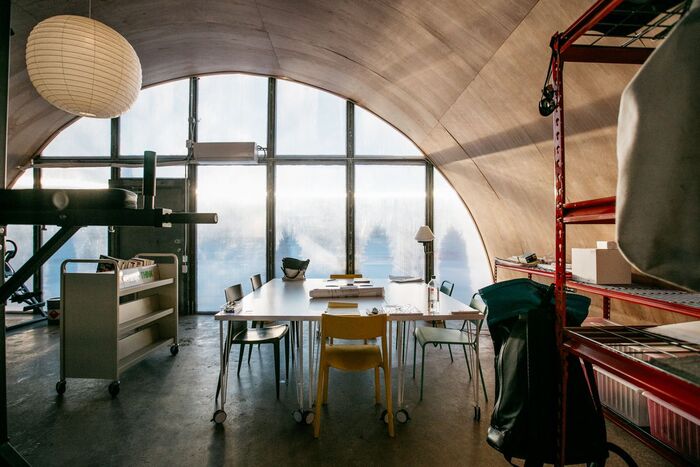

Лофт

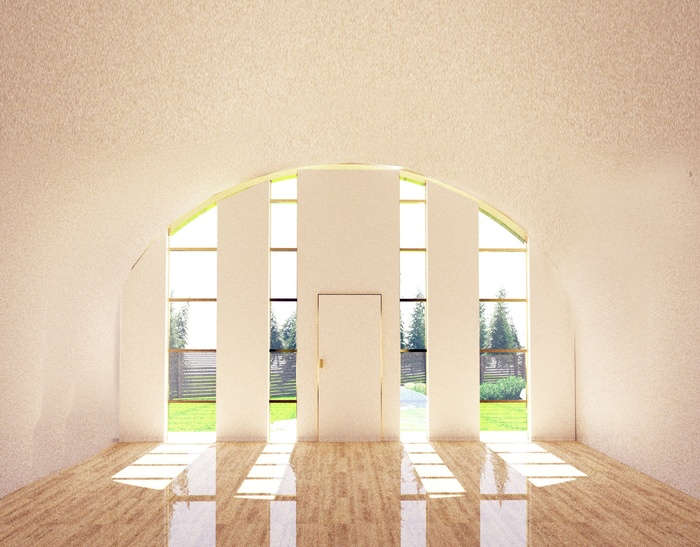

Арочный натяжной потолок

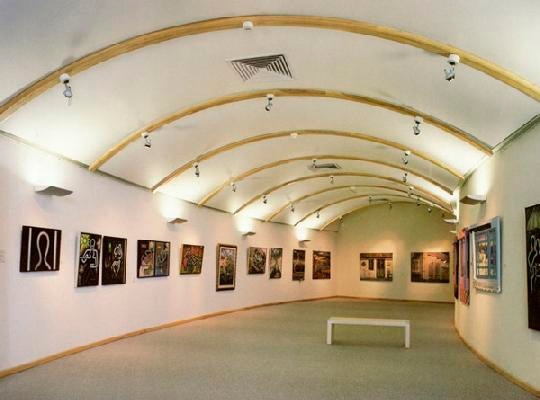

Пример арочного натяжного потолка

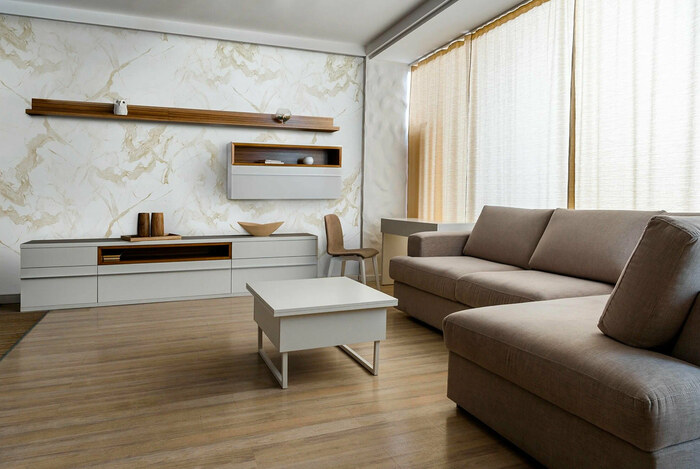

Пример интерьера со стеновыми ламинированными панелями мдф с текстурой мрамора. Панели примерно 2,5x1,2 м, недорого, быстрый(большой формат) и простой монтаж, износостойкие

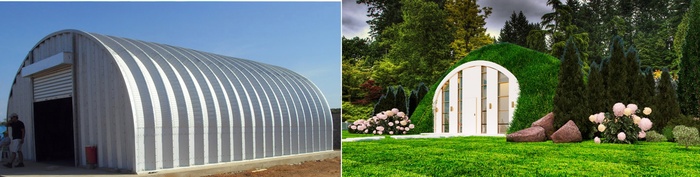

Ещё один дешевый, долговечный, быстрый, оригинальный дом.
Для строительства можно использовать технологию бескаркасных ангаров.
Стоимость - 2-5 тыр/м2.
Очень прочные - по технологии строят помещения в сотни, тысячи м2.
Дополнительный плюс - абсолютная водонепроницаемость - особенность технологии(об этом факте пишут разные производители)
Быстро.
Тепло и шумо изоляция землей - дешево в строительстве и эксплуатации, оригинально - дом хоббита.
По мировому опыту строительства эко домов (дом Хоббита) в прошлых постах.
При среднем размере дома - 50-60 м, фасады (и окна) с двух противоположных сторон. Тыльный фасад может иметь скромную, недорогую отделку - для экономии. Лицевой - более привлекательную.
Отделка панелями лмдф - дешево, большой формат - быстрый монтаж (3 м2 лист), износостойкость
Самый дешевый вариант - лофт. Панели под кирпич, потолок можно оставить как есть - соответствеут стилю.
Если нужен классический вариант - наятжной потолок, стены панелями на любой вкус - монотонный, дерево, кирпич, мрамор и т.д.
По данным производителей Срок службы Бескаркасных ангаров составляет более 50 лет при соблюдении условий эксплуатации. Гарантированный срок службы таких зданий составляет 30 лет.
При этом на жилые каркасные малоэтажные дома часто дают гарантию всего 5-10 лет(при стоимости в несколько раз больше)
Можно использовать и как обычный дом - но тогда придется потрать деньги на внешнюю отделку и утепление.
Все предлагаемые варианты - модульные и этот вариант обладают наилучшим соотношением качество/цена (наиболее доступны). Это варианты для умных, бережливых людей с нестандартным мышлением и не очень богатых.
Что толку в прекрасном проекте, который смогут позволить себе единицы или десятки? Или на который надо работать 10 лет (если не произойдет форс мажора - болезнь и т.д. - тогда ситуация ещё хуже) Или который нужно постоянно ремонтировать (некоторые бюджетные каркасники нужно постоянно ремонтировать, то же про газобетон)
Если человек зарабатывает себе на жизнь честным трудом, то каждая тысяча потраченная на строительство и эксплуатацию - это время которое нужно провести на работе.
Неэффективно потратил деньги - потерял часть жизни.
Наиболее экономичные в строительстве и эксплуатации - дома хоббита по данной технологии или или модульной(жб модули или петрифицированные).
Меньше затраты на жилье - больше денег на другие потребности/развлечения, нет необходимости в ипотеке - рабстве.
Либо больше времени на развлечения/хобби
Разные дизайны можно найти на Pinterest. В том числе дома Хоббитов (правда там не используют эту технологию)

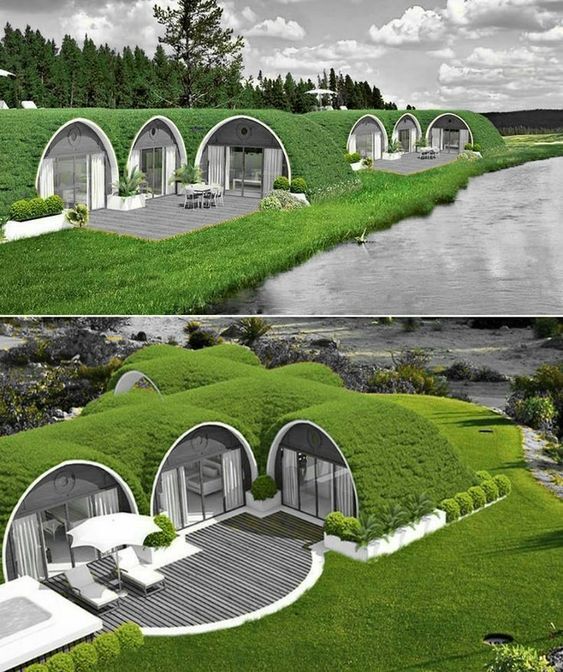

Такой вариант предлагают на основе пластика - по цене примерно в 10-15 раз дороже + доставка из-за границы

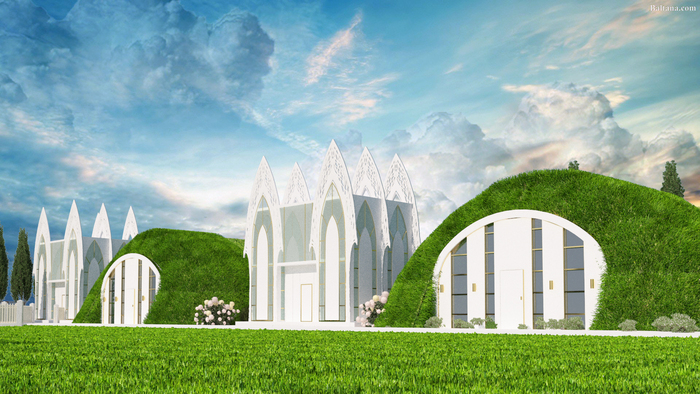

Возможно совместное применение эльфийские модульных и хоббичьих бескаркасных.
