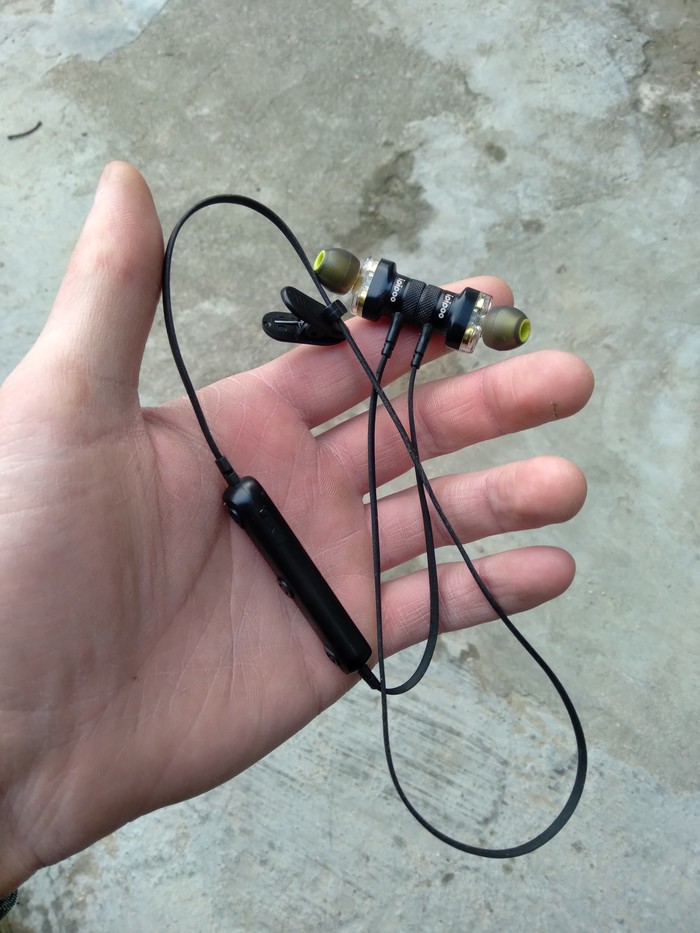

Скажите пожалуйста, можно ли в наушниках такого типа сделать так, чтобы они могли работать во время зарядки?
А то я весь инет обыскал, ответа не нашёл.

Наушники хорошие, но их заряда хватает на полчаса.

Заранее благодарю!

Этот пост будет посвящён разработке и изготовлению универсальной защищённой портативной радиоточки - своего рода манпака, т.е. носимой радиостанции, но не в рюкзаке, а в защитном ударостойком и влагостойком кейсе. Какая цель преследуется: наличие защищённого, компактного, мощного, быстроразвёртываемого комплекта радиолюбительского оборудования для работы из клуба, из дома, из автомобиля и полевых условий с любыми антеннами и от любого источника питания. Хотя при желании можно приделать данный кейс на экспедиционную раму и нести как рюкзак в длительных переходах.

Вообще, я всегда работал в эфире из автомобиля. Но спустя несколько лет я понял, что данный подход, хотя и имеет свои неоспоримые преимущества - как например - неиссякаемый запас по питанию хоть до киловатта, отсутствие необходимости таскать оборудование в руках, быстрая смена места проведения радиосвязи в связи с помехами или местностью итд - всё-таки имеет и недостатки, которые в конечном итоге после нескольких лет в эфире побудили меня на создание носимого комплекта радиооборудования.

А недостатки на самом деле перевешивают преимущества - например, если я хотел выехать и поработать, приходилось ехать до самой конечной точки на машине, т.е. искать способ проехать в том числе и через густой лес. И при работе находитьcя либо в машине, либо непосредственно рядом с ней. Хочешь посидеть в удобном раскладном кресле за раскладным столом под ёлочкой у костерка и попить чайку из термоса аля RA3TLB - а вот нет. И некоторые точки, с которых я хотел бы поработать доступны лишь пешком.

К изготовлению я подошёл серьёзно, с применением классического способа менеджмента проектов в с IT-сфере, так как сам много лет руковожу проектами параллельно с деятельностью софтварного архитектора. T.e. предпроектная фаза, определение рабочих пакетов, составление необходимых процессов, анализа рисков и нескольких QA-компонентов. Затем собственно проектная фаза с несколькими промежуточными целями, гантт-чартом и жёстким дедлайном для преодолевания прокрастинации. Закончилось всё тестами и передачей клиенту (т.е. мне самому) с последующим периодом ввода в эксплуатацию и теx.поддержки - тоже мной :)

В предпроектной фазе я определил, основываясь на тех.требованиях - какие компоненты будут задействованы в проекте и что будет исключено из решения изначально.

Очевидно, следующие аппараты необходимы:

+ Трансивер - универсал для всех РЛ диапазонов YAESU FT-857d

+ Тюнер для согласования различных антенн в полевых условиях LDG YT-100

+ Источник питания 22Ah (LiFePO4) с зарядным устройством от 230В

+ КСВ-метр с показанием мощности MAAS RX-20

+ Антенный анализатор для полевых условий KKMOON

+ Подходящий громкоговоритель

+ Мультиметр

+ Универсальное зарядное устройство для аккумуляторов Liitokala 500

+ Набор адаптеров и кабелей

+ Показатель напряжения и тока системы

+ Часы (UTC)

+ Термометр

+ Все необходимые разъёмы и кабеля для работы - антенные, микрофон, панель трансивера.

Обкатка данного кейса в полях показала, что решение дополнительно укомплектовать систему антенным анализатором, мультиметром и эквивалентом нагрузки было очень хорошей идеей, так как в полевых условиях я их использую постоянно и только с ними я могу гарантировать оптимальную связь. Мультиметром я прозваниваю сети и измеряю сопротивление цепей, а антенный анализатор очень помогает в определении длины антенного полотна на разной высоте подвеса. В домашних условиях эти приборы постоянно под рукой и о них не думаешь, а в полях их отсутствие очень резко заметно.

Следующие предметы также необходимы в работе станции

+ Журнал

+ Документ-лицензия (копия)

+ Сетка частот

+ Документация ко всем используемым устройствам

Следующее оборудование входит в рубрику nice to have

+ Компактный симметрирующий токовый балун 1:1 для симм. антенн

+ APRS/GPS маяк

+ Разъёмы для запитки внешних устройств

+ Система освещения

+ Многоэлементная система солнечных панелей на 60 Вт

Система освещения расположена на верхнем крае крышки кейса и в тёмное время суток очень помогает. Изначально я не хотел её устанавливать, так как все устройства имеют собственную подсветку - это панель трансивера, микрофон, КСВметр, анализатор, мультиметр, зарядное устройство, системный вольт-/амперметр, но затем всё таки решил установить, так как так более комфортно и не надо искать вещи наощупь, да и для записей в журнал тоже нужен свет.

Bсе основные силовые разъёмы были запланированы в удобном и способном тянуть 45А формате Anderson PowerРole. Это дешёвые и удобные в использовании разъёмы очень любимые радиолюбителями на западе. Их удобство в том, что они обоюдные, т.е. одновременно и штекеры, и гнёзда.

Определив все необходимые компоненты я стал искать подходящий под задание кейс и остановился на защищённом кейсе производителя AUER, с внутренними размерами (Ш х Г х В) 52 х 32 х 20 см оливкового цвета.

Следующая фаза имела цель найти оптимальную схему размещения компонентов внутри кейса. После графического анализа размещения компонентов с учётом масштаба и длины различных кабелей, я понял, что размещение на одном уровне нецелесообразно и их должно быть минимум два.

Нижний уровень предоставляет основной функционал в процессе работы станции и недоступен для оператора в нормальном режиме. Так же как и мотор в автомобиле, который недоступен при движении - главное, чтобы он обеспечивал движение. Поэтому все компоненты, которые не нуждаются в активной постоянной настройке или взаимодействии с оператором размещены там. Это сам трансивер - т.е. его тушка без передней панели, аккумулятор и антенный согласователь. Дополнительно там же находится зарядное устройство для источника питания системы и несколько сигнальных и силовых проводов и кабелей.

На верхнем уровне расположены все источники информации для оператора - панель трансивера, КСВ-метр, антенный анализатор, зарядное устройство для банок 18650, показатель напряжения и тока системы а также выведены все элементы управления - микрофон, громкоговоритель, кнопка тюнера итп. Также на верхнем уровне расположен верх аккумулятора системы с отводом 12В. Уровни разделены плексигласом обтянутым тактикульно-камуфляжной плёнкой.

Что также было важно - так как фактически этот кейс - это чемодан, необходимо было соблюсти развесовку для удобства его ношения, даже с учётом примущественно довольно коротких дистанций.

Так как я не хотел крепить компоненты нижнего уровня напрямую к стенке кейса, я прикрепил их на деревянную панель, которую я затем закрепил на стенке кейса посредством широких самоклеющихся велкро-лент. Разделительная панель крепится на нижнюю панель посредством стоек и болтов. Bсе устройства расположенные на верхней панели крепятся к ней также посредством шурупов либо на мощную велкро-ленту. Панель может быть быстро снята для контроля нижнего уровня, для этого на ней предусмотрены складные рукояти.

Итак, размещение и конструкция.

На нижнем уровне кейса я разместил собственно трансивер без передней панели, согласователь, аккумулятор и его зарядное устройство. Размещал я их не только с учётом развесовки но и того, что разъёмы питания и антенн изначально запланированы на нижнем торце кейса, со всех сторон защищённые массивными выступающими рёбрами жёсткости.

Антенные и силовые разъёмы расположены максимально удалённо от друг-друга для предотвращения паразитных наводок - это у меня на уровне инстинктов в результате многолетнего опыта изготовления хайгейновых ламповых гитарных усилителей.

Также я старался обеспечить минимальную длину всех используемых кабелей для уменьшения излучающих элементов внутри кейса. На всех кабелях висят ферритовые защёлки, это здорово помогает минимизировать наводки и помогает согласователю.

Трансивер был размещён в дальнем правом углу, около антенных разъёмов КВ и УКВ, причём длина большинства антенных кабелей внутри кейса составляет всего 40 см. Из разъёма КВ кабель идёт непосредственно в разветвитель - оттуда или в тюнер, из него через отверстие в разделительной панели наверх к КСВ-метру и от последнего обратно через то-же отверстие к трансиверу под панелью - или в антенный анализатор. Из разъёма УКВ кабель напрямую подходит к трансиверу. Также от трансивера к тюнеру проходит кабель CAT-управления.

Кроме того, от трансивера на верхний уровень идут ещё три кабеля - к громкоговорителю, к вынесенной панели управления и к тангенте. От тюнера на верхний уровень также выходит вынесенная кнопка подстройки и не предусмотренный штатно LED-индикатор, дублирующий имеющийся на панели тюнера. Я нашёл такое месторасположение данных элементов, при котором можно удобно нажимать на кнопку согласователя с микрофоном в руке и непосредственной близости руки от валкодера на панели трансивера.

Питание трансивера осуществляется от аккумулятора, установленного в кейсе. Соотв. провода проходят от аккумулятора к трансиверу на нижнем уровне и так как в данном случае питание постоянкой, их не обязательно скручивать. Аккумулятор в свою очередь питается от силового разъёма, рассчитанного на подключение внешнего источника питания 230В и к которому изнутри подключено штатное зарядное устройство для данного аккумулятора с током заряда 4А. При необходимости аккумулятор можно зарядить и от мощного внешнего источника питания не предусмотренного системой током до 22А.

Сам аккумулятор сделан очень удобно и продуманно. У него в наличии мягкий формовый кейс из неопрена и имеются два 12В - разъёма Anderson PowerРole (сверху и сбоку) и USB-разъём с макс. током 2А. Верхний разъём может выдавать 30А постоянно и 50А импульсно. Боковой разъём служит источником питания для потребителей с током не выше, чем 10А. Оба разъёма могут использоваться одновременно. Кроме того, оба разъёма могут использоваться для заряда аккумулятора. Есть возможность заряжать аккумулятор через боковой разъём и одновременно использовать верхний (и наоборот) для запитки мощных потребителей, как например трансиверов. A USB для заряда телефона, фонарика итп.

Также в нём встроена система управления, которая предотвращает перезаряд, глубокий разряд, короткое замыкание, перегруз по току, перегрев и обеспечивает балансировку банок. Данная система также допускает заряд аккумулятора стандартным зарядным устройством для свинцово-кислотных батарей.

На верхнем уровне расположены первичные элементы управления - передняя панель трансивера, тангента, КСВ-метр, кнопка тюнера, громкоговоритель и антенный анализатор. Кроме того, на ней также расположено в.н. доп. оборудование - компактный мультиметр, четырёхслотовый чарджер Liitokala 500, универсальный модуль питания для внешних потребителей, часы и термометр.

Всё питание системы сразу после аккумулятора сперва проходит через главный силовой рубильник для обесточивания всей системы с предохранителем 30А, а затем через небольшой амперметр - таким образом я всегда информирован о напряжении системы, о токе и мощности всех потребителей на данный момент. У устройства есть своя подсветка при наличии напряжения на входе.

Разъёмы для тангенты, панели трансивера, громкоговорителя, кнопки управления тюнером со светодиодом и двухпозиционный переключатель для антенного анализатора расположены в непосредственной близости от трансивера, только на верхнем уровне.

Переключатель для анализатора сделан следующим образом - в одном положении анализатор отключен от линии запитки, в другом подключен только он. Для этого под разделительной панелью кабель идущий после КСВ-метра в трансивер разделяется в.н. переключателем - один его выход идёт на трансивер (включая тюнер и КСВметр), второй - на анализатор. Я пока не решил, какое из решений лучше - врезать в линию запитки анализатор сразу к антенне или же к трансиверу, после тюнера и КСВ-метра. Буду решать исходя из статистики потребности при работе в эфире.

Универсальный разъём вкупе с компактным, но мощным DC-DC - преобразователем может быть использован с любыми внешними потребителями, от 3 до 25В (в обход всегда 12В), использующими любые разъёмы – USB, колодки, бананы, штекеры, клеммы, крокодилы, AndersonPP и XT60. У данного модуля есть свой разрывной переключатель и 20А-предохранитель на плюсовом проводе. Модуль герметичен, его кстати можно снять с панели и вынести из кейса на три метра, под панелью есть соотв. запас кабеля. На нём также есть точка запитки перед DC-DC - преобразователем для подключения крокодилов от внешнего автомобильного аккумулятора для дублирующего питания разъёмов отдельно от системы.

Так как у меня в наличии есть герметичные разъёмы RJ11 и RJ45, я предусмотрел возможность вынести панель трансивера, тангенту и пр. вне кейса посредством комплектного набора для удалённого использования. В этом случае при работе в эфире я могу оставить весь кейс например в автомобиле или в любом другом месте, а на месте работы, на столике итд удалённом на макс. 6 метров иметь при себе панель трансивера с микрофоном, кнопкой управления согласователем и примкнутым к панели громкоговорителем/наушниками.

Все приборы, использующие 12В для работы, такие как панель питания, зарядное устройство, антенный анализатор, подсветка КСВ-метра, усилитель громкоговорителя и освещение запитываются с небольшого разветвителя питания реализованного посредством стандартных рядных электроклемм WAGO на нижнем уровне через отверстия в панели.

На внутренней стороне крышки кейса я под резиновыми лентами разместил станционный журнал со всякими таблицами, мануалами и справочниками вроде списка ретрансляторов и светодиодную лампу-полоску для работы с системой в условиях плохой освещённости.

Данный кейс я могу хранить дома, в машине, брать с собой в поездки, работать в любых условиях с любыми антеннами от Солнца, аккумулятора, электросети.. Могу натянуть на дереве диполь с балуном, могу поставить четвертьволновую телескоп. антенну на 20/40м на кронштейн экспедиционника, могу работать на раскладную антенну в УКВ с противовесами.

Также из дома я могу установить на балконном поручне антенну ATAS 120a и подключить к ней кейс. Могу сдать его в багаж и взять его с собой в отпуск на самолёте. Могу работать из полевых условий и в снег и в дождь. Даже на рыбалку, на которой обычно и так много надо тащить к реке, всегда найдётся место в машине для такого чемоданчика - а на точке так и подавно никакого стресса - на перекуре, пока уха готовится, открыл кейс - и сразу вперёд, пару-тройку QSO всегда можно провести, около водоёмов и антенна лучше работает :)

Фактически получилось что то вроде Emergency Radio Bag, т.е. носимая, защищённая, быстроразворачиваемая, автономная, мощная радиостанция с широким спектром применения. Для использования ничего не надо доставать, соединять, настраивать, менять, искать место установки.. Открыл, включил - всё. Антенн на КВ и УКВ по одной в комплекте, остальные я ношу в рюкзаке вместе с колышками для растяжки радиалов, паракорда и крупных гаек для закидывания диполя на деревья.

При желаниии дополнительно можно снабдить кейс парой PMR-устройств для стабильного общения с окружающими в радиусе нескольких сотен метров на случай разъединения группы. Также систему можно оснастить маячком APRS/GPS, который даст возможность службе спасения узнать позицию оператора и согласовать дальнейшие действия. Ну и в плане поиска в случае кражи кейса или например потере кейса в случае сплава на реке тоже помочь может, особенно если в последнем случае на кейсе яркая маркировка.

На мой взгляд, данное решение в большей мере отвечает парадигме выживальщика/преппера нежели автомобильное, так как оно более универсальное и простое. Автомобильное решение данного уровня имеет недостатки - сложность установки аппаратуры внутри кабины, невозможность эффективного использования КВ на ходу, помехи от генератора и пр.

Автомобиль - это более подходящее решение именно для УКВ/CиБи, так как устройства данного типа небольшие, лёгкие, не требующие 20А в пике, антенны короче и проще, диапазон ограничен и использование, как и распространение волн данных диапазонов как правило догоризонтное. Не нужны согласователи, КСВ-метры, антенные анализаторы, длинные противовесы и пр. Две небольших эффективных резонанcных антенны в крышу, два небольших трансивера - всё. При желании даже в Джимни можно сделать их практически незаметными.

Если заехать повыше, можно покрыть уже гораздо больше десяти километров прямой видимости, а если связаться с ближайшим ретранслятором (есть таковые кстати и для СиБи), тем более с поддержкой echolink - в данном случае можно работать со всем миром. Когда я работаю из поля на ретрансляторе на горе Zugspitze, площадь эффективного покрытия составляет 300 000 кв.км.

А уже для КВ-диапазона в багажнике и лежит наш чемоданчик, который не требует настройки или монтажа. Вес относительно небольшой, есть не просит, саморазряд аккумулятора микроскопический, плавучесть положительная, что тоже немаловажно - особенно для водников и рыбаков.

Так как данный чемоданчик имеет в наличии аккумулятор, солнечные панели, зарядное устройство, набор инструментов, многочисленные разъёмы для запитки потребителей всех видов и систему освещения - он может быть использован не только во время работы в эфире, но также и в качестве универсального источника питания/освещения и ремнабора для различных устройств - радиооборудования, автомобиля, рыболовных снастей, оружия, одежды, снаряжения и тд.

В последней версии комплектации системы я опираясь на опыт использования в полевых условиях всё лето и осень 2021 года дополнил её небольшим набором инструментов - отвёртки, бокорезы, пассатижи, нож. Вкупе с остальными вещами, которые находятся в автомобиле на постоянной основе, чемоданчик является дополнительным фактором повышения уровня выживаемости с перекрытием по функционалу примерно 5%.

Вес всего комплекта составляет примерно 14 килограмм. Это не мало но и не слишком много. Ручка у чемодана удобная, я спокойно могу пронести его 200 метров от парковки до места развёртывания узла связи в одной руке. А антенны, растяжки, балуны, колышки, грузики и прочее - в небольшом дополнительном рюкзачке. Если уж сильно приспичит идти длительное время по асфальтовой дороге, у меня есть невесомая складная двухколёсная тележка.

Самое главное, что я с данным набором и из машины могу работать, причём теперь и на передних, и на задних местах. И с капота / из багажника тоже. Это означает, что я вообще не потерял ничего из предыдущего функционала - тот же набор оборудования, так же возимый в машине. Но при этом способный теперь обеспечивать связь автономно на протяжении суток.

В дополнение к новому образу радиостанции я также изготовил новую антенну на 40-метровый диапазон. Это классический диполь, используемый как InvertedV, с трифилярно намотанным балуном с запасом мощности 200Вт. Полотно антенны я сделал из медного кабеля в пластиковой оболочке для подключения спикеров к усилителю.

Для балуна использовалось ферритовое кольцо с проницаемостью 2000 - Амидон Т200-2 тёмно-красного цвета, обмотка из лакированного медного провода диаметром 1,25мм. Корпус изготовлен из электромонтажного блока с резиновым уплотнителем по периметру крышки, все отверстия - вывод плечей диполя, крепление проушин компенсации натяжения и подвеса и разъёма SO239 я загерметизировал посредством металлических шайб и резиновых подложек. Ну и по традиции - все гайки на болтиках, винтиках и проушинах сидят на локтайте 243.

Балун я после изготовления проверял на соответствие электрическим параметрам с применением эквивалента нагрузки.

Эквивалент нагрузки у меня также собственного изготовления - небольшой металлический корпус Hammond, два радиатора и RFR 50-250, т.е. безиндуктивный силовой резистор 50 Ом, способный рассеивать 250 Вт вкупе с хорошим радиатором. Перед установкой радиаторов и резистора места посадки я зачистил и обеспечил теплопроводимость термопастой. На мощности 50 Вт в модуляции с несущей, устройство нагревается, но даже после трёх минут непрерывной работы максимальная температура на корпусе не превышает 90 градусов. То есть для замеров время от времени с небольшой мощностью он более чем пригоден.

Надеюсь найти большое количество интересных комментариев с предложениями, дополнениями, новыми идеями и критикой. Если есть вопросы - задавайте в любое время, я уже долго этим занимаюсь и думаю, что смогу помочь, хотя бы в вопросах для начинающих.

А так всё это выглядит в конце эпопеи, всё работает как ожидалось.

Этот пост будет о разработке и сборке контура управления, способного если не полностью, то на 95% автоматизировать связку трансивер-тюнер. Данный контур призван автоматически активировать тюнер при смене частоты на трансивере отталкиваясь от уровня КСВ - в устройствах изначально для этого не предназначенных.

Дело в том, что при работе в полях, особенно в нижних диапазонах часто используются укороченные, читай - узкополосные антенны, которые дают КСВ <= 2 лишь в очень узком участке диапазона и требуют частого согласования даже в пределах одного КВ-диапазона. Именно этот недостаток я и хочу - если не устранить полностью, то хотя бы минимизировать, так как в полях лишних телодвижений и без того хватает.

Идея скорее всего пригодится тем, кто в полях использует трансиверы со встроенным выходом на простейший внешний аналоговый показометр с полуавтоматическими согласователями, способными работать с вынесенной кнопкой управления. В моём случае это будет связка из трансивера Yaesu 857d и тюнера LDG YT-100. У трансивера в панели управления есть 3,5мм - выход для показометра, например такого как LDG FTL-Meter и его аналогов, а у тюнера есть разъём для дистанционного управления с помощью любой кнопки, замыкающей цепь.

Трансивер способен через данный выход выдавать самые различные данные - например, на приём можно настроить выдачу силы сигнала, а на передачу - КСВ. Именно КСВ я и хочу получать на данном выходе - таким образом вышеупомянутый выход трансивера в данном режиме судя по показаниям мультиметра способен выдавать напряжение от 0 до 5В, причём 0В - это КСВ 1:1, а 5В - это уже 10:1 и выше.

Экспериментальным путём с помощью перекрёстного КСВ-метра и мультиметра установил, что КСВ = 2 соответствует напряжению 2,5В, поэтому от данного порогового значения я и отталкивался при разработке концепта управления.

На приём-же лучше ничего не выдавать, так как иначе в режиме ожидания на универсальном выходе также будет напряжение, но уже сопряжённое с например силой принимаемого сигнала - и оно при напряжении свыше 2,5В также приведёт к началу цикла согласования когда это вообще не нужно.

Очевидно, что напряжение на выходе должно управлять активацией согласователя, тем самым автоматически стартуя согласование при превышении в.н. порога напряжения путём замыкания дистанционной цепи его управления, т.е. симулируя нажатие последовательной кнопки тюнера. Так как я не электроинженер, а просто программист-радиолюбитель, искать готовое решение я не стал, и изначально решил применить многолетний опыт в разработке различного типа контуров с применением платформы Arduino.

Так как объём решения обещал быть миниатюрным, я использовал модель Uno - дешёвую и достаточно быструю для моей цели. Как я себе представлял схему решения: напряжение с универсального выхода трансивера в режиме показания КСВ поступает на аналоговый вход ардуино, по данным которого возможно измерить данное напряжение. Программа циклично следит за уровнем напряжения и при превышении порога 1,5В подаёт сигнал на миниатюрное реле, которое на одну секунду замыкает цепь дистанционного управления тюнером в режиме normally open, что является сигналом для тюнера начать согласование.

Коротенько объясню, как осуществлено подключение:

Из универсального выхода трансивера сигнал идёт на ардуино, масса на GND, плюс на A0. На цифровом пине #4 висит сигнал управления реле, которое запитано от ардуино с пинов 5V и GND. Управляемая цепь реле - т.е. контакты COM и NO подключена к полюсам кабеля вынесенного управления согласователем. Всё более-менее примитивно.

Моей целью готового решения в идеале был пример использования, в которой пользователь переходя по частоте более не должен сам активировать тюнер, контур сам делает это, освобождая руки и внимание, а также разрешая использовать связку на удалении от антенны. Как минимум отпадает необходимость первичного включения PTT и контроля стрелки КСВ-метра.

Какие недостатки данного решения я заметил в процессе реализации:

Так как при смене диапазона измерение КСВ - а следовательно и повышение напряжения на в.н. выходе в трансивере не происходит автоматически, а лишь при нажатии PTT, да и то - только в модуляциях AM и FM, на сегодняшний день это главный недостаток системы. Например при смене диапазона с 80м на 40м в SSB, нажатие PTT запустит при необходимости согласование только в том случае, если в микрофон например что-либо сказать. При работе в AM и FM наличие несущей при нажатии PTT запустит процесс согласования без уровня сигнала в микрофоне. Решения данного недостатка я ещё не нашёл - просто не доходили руки до сих пор.

Как я работаю с данным решением - при смене частоты я нажимаю PTT и либо коротким свистом, либо щелчком по микрофону активирую программу запуска согласования. Как только моментально после этого я слышу щелчёк реле, через секунду стартует согласование, так как при хорошем КСВ (<= 2) реле не было бы активировано. Вместо считывания показания КСВ и последующего старта цикла согласования рукой и кнопкой, я нажимаю PTT, произвожу любой звук - и только если это необходимо, ардуинка моментально начинает цикл согласования автоматически.

A eсли использовать VOX, то и не надо даже нажимать PTT - переключил частоту, короткий свист или любое слово - и через секунду при необходимости начинается согласование. Если всё время работать в разных диапазонах но на одних и тех же или смежных частотах, сам процесс согласования занимает менее секунды, так как тюнеры зачастую имеют тысячи авто-ячеек памяти.

Единственная на данный момент нерешённая проблема - как заставить трансивер при смене частоты автоматически проверять КСВ и создавать соответствующее напряжение на универсальном выходе. Я знаю, что есть трансиверы, особенно верхней ценовой категории со встроенными тюнерами, способные постоянно смотреть за степенью согласования антенны и при необходимости подстраивать её даже при простом перемещении по частоте. Сам работал в клубе с таким - крутишь валкодер, а трансивер время от времени начинает тихо шуршать релюшками где то у себя внутри. Но здесь это изначально предусмотренный схемотехникой функционал, а мне интересно добиться аналогичного поведения от устройств заведомо не рассчитанных на данный вид эксплуатации.

Программа, крутящаяся на ардуинке примитивная, обрабатывает один вход и один выход.

Весь код программы можно увидеть внизу поста.

Плата запитывается по USB от LiFePO4 - аккума в моём носимом кейсе-радиоточке. Вполне возможно, что посредством интерфейса CAT возможно более удобное управления согласователем, например содержимое какой-либо переменной из потока данных, но я не знаю, насколько это возможно и кроме того, я уверен, что одной лишь ардуинкой тут не обойтись, а в полевых условиях и подавно. Всё моё решение стоит примерно 20 Евро - сама плата, корпус и несколько проводков.

Призываю всех заинтересованных простотой данного решения скопировать его и может быть вы найдёте способ автоматической проверки КСВ при смене частоты. Может быть, сюда можно пристроить звук 1750 Гц, которым открывают ретрансляторы на УКВ.

Нашел тут коллега такие вот ремкомплекты резисторов для всего практически) Как сейчас модно говорить, новые, запечатанные, с хранения в гараже))) Сломался телевизор или транзистор?) Замени резисторы и будет работать дальше))) Вот только резисторы в технике советской вечные...

Здравствуйте. Я на Пикабу давно, но больше как наблюдающий. А тут купили на Али (мыжэкономные) игрушку дитю. А она, естественно, по-китайски лопочет. Мы с онлайн переводчиком разобрались, что есть несколько режимов: просто музыка, детские песенки, счёт (один плюс один равно два, один плюс два...), сказки, звуки животных (называет животное и следом идёт звук), семья (тут по-английски и по-китайски называет членов семьи). В общем всего материала, наверное, на час.
ребёнку нравится, но меня бесит.
Я задалась вопросом, можно ли влезть в мозг этой игрухи и заменить звуковые дорожки своими? Может, тут есть умельцы, которые знают, как это сделать. (Сама в электронике не разбираюсь, к сожалению)
Сама игрушка:

А вот, что внутри:
