Имею на руках железку - роутер Роутер microtik D52G_5HacD2HnD.

Попал под грозу и был "подбит".

Беглый осмотр никаких выгораний, наподобие

Прозвонкой мультиметром и визуально установлено, что выгорели резисторы на 85 Ом по входным линиям

и грелся чип LAN QCA8075, который был заказан у дядюшки Али.

Также чип имел КЗ по питанию 1.2 вольта(оранжевые стрелки).

Также пострадали катушки согласующего трансформатора первого и второго порта LAN - POE и ETH2

После приезда LAN чипа QCA8075, он был запаян на место - КЗ ушло, но по питанию все равно были какие то непонятки.

Информация по элементам и замеры.

U1 - ANAF 0X19

U2 - AAC 0WL

U3 - TI 54319

U4 - AAC 0WL

Q1 - NIKOS P9006EVG(на затворе 13 VDC со стабилитрона Z9W на который приходит 22.9 VDC)

Q2 -

Q3 - BL W02

U100 - 1PQ4018

U400 - QCA8075

U901 - WINBOND 25Q128UV5W

D1, D3 - LT0A37 B2100A

TR400 - Dragon well M2406IG

TR401 - Dragon well G7202DG

IN - 22.9 VDC

L1(2R2) - 3.29 VDC

L2 - 1.34 VDC

L3(1R5) - 1.07 VDC

L4(100) - 4.88 VDC

L(around QCA8075) - 1.2 VDC(с катушкой) 2.2 без катушки.

Чип QCA8075 не греется, но порты не определяются.

Стал получше припаивать чип, центровал его и проверял в работе, один раз вроде как 3 и 5 порт ЛАН при шлюзе 192.168.0.1 определились, но толку от них никакого, так как нужен первый порт POE/WAN.

Решил попробовать подключиться к роутеру по serial UART.

Подпаял RX/TX/GND по "мурзилке" https://openwrt.org/toh/mikrotik/hap_ac2#physical_serial_con...

Вначале процесс тормозился и не давал ходу, интернет помог https://forum.openwrt.org/t/support-for-mikrotik-hap-ac2/233...

Нужно получить рут-шелл на ROS.

Изменил в прошивке в строке

15 00 04 00 05 40 28 08на 15 00 04 00 00 40 28 08

Но когда начинается старт устройства Starting services - то процессор начинает греться и запуска не происходит.

Светодиоды на 2,3,4,5 порту светятся и все.

Вообще не пойму, вроде роутер живой, по UART общается, может процессор частично сгореть?

Думаю нет, NAND - мертвая, но тоже показала бы наверное ответ какой.

Криво запаян чип лан QCA8075?

Но тоже уже раз 7 перепаивал, у индуса в видео он вообще его паяльников на 60 ватт припаял и феном(строительным) и все заработало.

Поделитесь коллеги, кто чем может!

Возможно типовуха и надо менять что то, что не доглядел.

Только просьба не писать, как я называю "пустословство" из разряда "отнеси в сервис" или "выброси, после молнии невозможно починить".

Я за инженерный диалог специалистов, а не брыкания дилетантов.

Уж простите за негатив:)

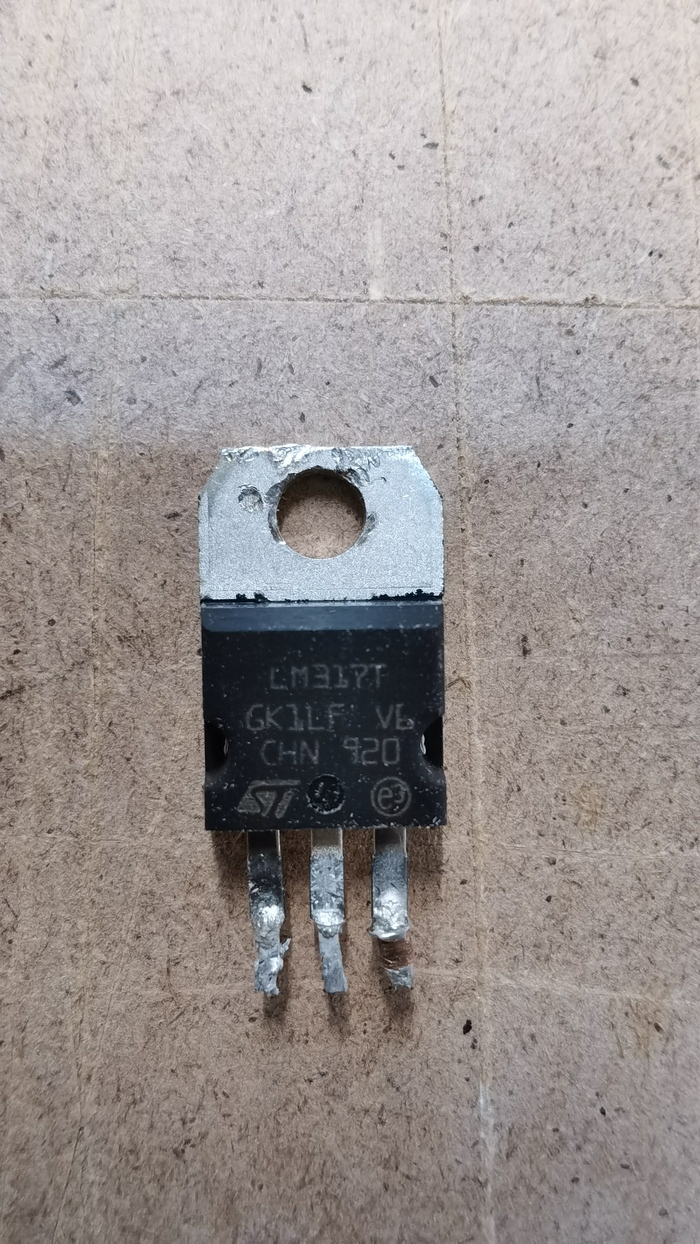

Вышел из строя контроллер велоколеса. Сгорел транзистор. На алиэкспрессе ближайший срок доставки, месяц. Магазины радиодеталей, как сговорились, не берут трубку. А я на работу езжу каждый день, по этому нужен срочно. Может есть кто то из Балашихи у кого есть. Или в москве Я куплю.

Здравствуйте!
В пылесос попала вода и у одного из диодов датчика высоты отгнили контакты.

Второй светодиод темный, почти чёрный, он ок, держится нормально.

Возможно ли поменять/починить? В этом диоде паяться некудой(
Спасибо

Всем доброго времени суток! Посмотрите пожалуйста, на фото мой ТВ 43p6us, при включении загорается подсветка вся полностью, на секунду и гаснет., Потом остаётся гореть только 1/4 часть постветки, на фото видно, в режиме ожидания есть свечение всей подсветки, полностью. Кто-нибудь сталкивался? Я так понимаю наша подсветка разделена на две планки и каждая планка судя по всему на две части? Кто сталкивался? Интересно знать какие элементы отвечают за подсветку? А именно, за ее части? Видимо все элементы отвечающие за формирование подсветки находятся на блоке питания ... Ребят, может кто видел какую-нибудь информацию?
