Автомат Калашникова: правда и домыслы
Что ж, пришло время разоблачения части домыслов относительно самого известного автомата и его создателя. Немного условимся с понятиями и сокращениями:
* АК — автомат Калашникова. Любой серийный автомат, построенный по схеме Калашникова. Если речь идёт конкретно о первом серийном варианте, он будет обозначен как АК обр. 1949г.
* АК-46 — прототип автомата 1946 года.
* АК-47 — прототип автомата 1947 года.
* МТК — Михаил Тимофеевич Калашников.
1. Первый серийный АК назывался АК-47.
Домысел. Он официально назывался просто АК, или "Автомат Калашникова образца 1949 года". Условное обозначение АК-47 имел опытный образец 1947 года и автоматы установочной серии, проходившие войсковые испытания. "Краткое руководство", в котором фигурирует такое обозначение, было издано до принятия автомата на вооружение (т.е. когда официального обозначения он еще не имел).
По не совсем понятной причине название АК-47 прочно укрепилось на Западе, причём за всеми производными АК (в частности, карабин Сайга у них "AK-47 based"), а с западным цифровым контентом пришло и в Россию. В принципе, автор не видит большой беды в использовании такого обозначения, но призывает к употреблению исторически корректного "АК".
2. АК — первая разработка М.Т. Калашникова. До работы над ним он не имел никакого опыта конструкторской работы
Домысел. К моменту начала работы над АК МТК имел на своем счету два созданных им ПП, ручной пулемет и самозарядный карабин и дважды участвовал в государственном конкурсе. Не говоря уже о танковых приборах учёта моточасов и числа выстрелов, которые были запущены в серию. Опыт конструкторской работы у МТК, несомненно, был.
3. М.Т. Калашников не имел профильного образования.
Почти правда. С 1942 года МТК работал в НИПСМВО, где, в том числе, изучал необходимые дисциплины, однако профильного образования он действительно не имел.
4. АК — новое слово в мире оружия, на момент появления он не имел аналогов.
Полный домысел. Ни одного принципиально нового технического решения в АК не было. Аналоги у него, конечно же, были. Немецкий StG.44, например, или советский АС-44.
5. М.Т. Калашников не изобрёл в своей жизни ничего нового.
Домысел. Изобретателем МТК, несомненно, был. Авторство конструкции полусвободного затвора его ПП никем не оспаривается (правда, никем и не используется). Однако большинство использованных им технических решений нельзя назвать оригинальными: они были известны задолго до этого.
6. АК — плагиат конструкции других разработчиков.
В равной степени правда и домысел. В АК слишком много заимствований, чтобы назвать его полностью собственной конструкцией, однако прямого плагиата нет. Опытный АК-46 был создан на основе самозарядного карабина Калашникова, в котором много заимствований от американского карабина M1 Garand. Конструкция запирания затвора поворотом на два боевых упора была позаимствована именно оттуда, УСМ также является доработкой американского. В опытном АК-47 много заимствований от автоматов Судаева и Булкина. От АС-44 автомат Калашникова позаимствовал вывешенную с большими зазорами затворную группу, от АБ-46 — конструкцию ствольной коробки (и схему разборки, соответственно), затворной рамы и размещение возвратной пружины.
7. АК — плагиат немецкой штурмовой винтовки StG.44. Даже по виду похоже получилось!
Полный домысел. В АК нет ни одного технического решения, заимствованного от StG.44. У них абсолютно разная схема запирания, конструкция ствольной коробки, УСМ. "Похожесть" обусловлена использованием газового двигателя с размещением газовой трубки над стволом (решение, ранее примененное в АВС-36), секторного магазина (общепринятая конструкция к тому времени), ну, и прицельные приспособления похожи (ну а что тут можно другое придумать?).
8. Калашников — подставное лицо! АК создал не он, а работавший в это время в Ижевске Хуго Шмайссер.
Полный домысел. Чем именно занимался в Ижевске знаменитый немецкий конструктор, достоверно неизвестно, однако АК-46 был несомненным развитием карабина Калашникова 1944г. (Шмайссер в тот год работал ещё на Рейх). Все работы над АК-47 велись в Коврове, а вовсе не в Ижевске, чему есть множество подтверждений.
9. Авторы АК — В.Ф. Лютый и В.С. Дейкин. И вообще, автомат должен был носить имя ЛДК (Лютого-Дейкина-Калашникова).
Невероятно толстая и лживая утка, запущенная журналистом одного жёлтого издания (с незначительными вкраплениями правды). В.Ф. Лютый и В.С. Дейкин были высококлассными специалистами, однако они были инженерами-испытателями (хоть и имели опыт конструкторской работы). Лютый долгое время был руководителем Калашникова на НИПСМВО, и с обоими Калашников водил дружбу. Именно они руководили конкурсными испытаниями автоматов 1944-47гг., что совершенно исключает их прямое участие в конструкторской работе над ними (соревнования не может судить один из его участников). Однако, благодаря личному знакомству МТК с ними, он получил добро на доработку провалившего конкурс АК-46 и рекомендации, как её лучше произвести. Весьма вероятно, что от них МТК узнал о технических решениях АБ-46.
10. Автор АК — опытный ковровский конструктор А.А. Зайцев. Калашников был у него "на подхвате".
Частично правда. Именно Зайцев настоял на значительной переработке конструкции АК-46, и появление АК-47 — во многом его заслуга. Однако в те годы он был не опытным, а молодым конструктором с профильным образованием; работа с Калашниковым была его первым конструкторским опытом, так что "на подхвате" был скорее он. Однако отрицать огромную работу, которую Зайцев (а также В.И. Соловьёв) провел над АК невозможно. Безусловно, следует признать их соавторами.
11. Победа АК в конкурсе была нечестной, имел место блат.
Частично правда. Руководители конкурса Лютый и Дейкин оказывали содействие МТК, так что равных условий с другими конструкторами определённо не было. Во многом благодаря этому АК-47 был объективно лучше других конкурсных образцов. Вполне вероятно, если бы условия действительно были равными для всех, победителем стал бы другой конструктор.
12. После АК М.Т. Калашников ничего не создал.
Вопиющий домысел. Увы, как нередко бывает, слава конструкции опередила славу конструктора. МТК продолжал активную конструкторскую деятельность до пенсионного возраста, да и после этого до последних своих дней работал на Ижмаше (в основном, в роли консультанта). Многие из его поздних работ были основаны на схеме АК, но далеко не все. Из принятых на вооружение следует особо отметить единый пулемет ПК (по мнению автора, это творение МТК заслуживает большей славы, чем АК). Из опытных образцов следует выделить автоматический пистолет, автомат со сбалансированной автоматикой и снайперскую винтовку.
13. АК настолько хорош, что с 1949 года производится почти без изменений!
Домысел. АК обр. 1949г. был достаточно спорной конструкцией. Он был тяжел и нетехнологичен в производстве, имел совершенно невыдающиеся характеристики. Достаточно совершенным можно назвать только его модернизированный вариант, АКМ, и более поздние итерации.
14. Пуля калибра 7,62 убивает лучше, чем 5,45. Старый патрон лучше нового!
Домысел и вечная тема для срачей. Пуля калибра 5,45 значительно менее стабильна в плотной среде, и наносимые ей раны в большинстве случаев тяжелее. Насчет того, какой патрон лучше, спор ведётся уже несколько десятилетий (и при переносе его на просторы Интернета участники понесли тяжёлые потери здравого смысла). У каждого есть свои достоинства и недостатки, которые были многократно озвучены. Однако переход на новый калибр был обдуманным и мотивированным решением, соответствующим доктрине своего времени. Что касается лично МТК, он был противником нового патрона.
15. В 1959г. был создан укороченный автомат АКМСУ для ВДВ. Из-за короткого ствола и большой отдачи он был неэффективен, получил прозвище "мухобойка", и широко не применялся.
99% вымысел. В советской системе вооружения хрущёвского времени такому оружию просто не было места. Никаких документов, подтверждающих эту версию, не существует. Намного более правдоподобна версия, озвученная С.Монетчиковым: АКМСУ был создан во второй половине 70х в качестве конструкторского произвола МТК в рамках конкурса "Модерн" — как модификация АКС-74У под 7,62-мм патрон. Широко известный автомат американского коллекционера (и единственный АКМСУ, претендующий на достоверность), с большой вероятностью является подделкой. Кроме того, на нём имеются клейма "1977".
16. АК — лучший в мире автомат.
Зависит от точки отсчета. В плюсах: простая, кондовая и надёжная конструкция, невысокая стоимость производства. В минусах… Хммм… Почти всё остальное) Эргономика и кучность АК явно хуже, чем у конкурентов. По мнению автора, АК — идеальное оружие для призывной армии. Угробить его очень сложно, схема разборки и чистки доступна даже для совсем безнадёжных товарищей, а в бою АК — весьма эффективное оружие. А вот в руках профессионального военного АК проигрывает конкурентам, увы.
17. Калаш нинада чистить!
Вопиющий домысел и варварство. Любое оружие нуждается в своевременном уходе. Однако варварское отношение АК переживает лучше, чем многие другие системы.
18. Калаш пробивает рельс!
Пробивает. Ржавый рельс узкоколейки бронебойной пулей. В иных случаях вероятность подобного крайне низка (хотя у некоторых экспериментаторов получалось).
19. Конструкция УСМ автомата Калашникова заимствована у ZH-29 Вацлава Холека.
Теоретически возможно, но маловероятно. Родословная УСМ АК вполне отчетливо прослеживается от узла M1 Garand (и имеет большее сходство с ним), но при этом нет никаких сведений о том, что МТК мог ознакомиться с конструкцией Холека (cам МТК такую возможность отрицал). Впрочем, полностью исключить эту версию нельзя. Также следует отметить, что УСМ M1 Garand и ZH-29 являются развитием оригинальной конструкции Джона Браунинга (УСМ винтовки Auto-5, патент 1900 г.), а стало быть, имеют общие корни.
20. АК - очень тяжелый автомат.
Ограниченно справедливо по отношению к АК обр. 1949г. и домысел - для более поздних.
Оригинальный АК имел массу 4,3 кг без патронов. По меркам нынешнего времени, это, конечно, много. Однако его одноклассники того времени весили еще больше: масса StG.44 составляла 4,62 кг, раннего АС-44 - 5,67 кг, малосерийного АС-44 - 5,35 кг, опытного ОАС - 4,77 кг. Масса более поздних вариантов автомата Калашникова значительно меньше: от 3,14 кг у АКМ до 3,63 у АК74М. Эти автоматы легче многих зарубежных одноклассников (приведены массы с пустым магазином):
M16A2 - 3,77 кг;
FN FAL - 4,45 кг,
FAMAS - 3,6 кг,
SIG SG 551 - 3,6 кг,
HK G36 - 3,77 кг;
Steyr AUG A3 - 3,9 кг.
21. АК - очень дешевый автомат.
Скорее, домысел. Если говорить об автомате обр. 1949г., скорее, наоборот: автомат с фрезерованной ствольной коробкой был чрезмерно дорогим. Версии со штампованной СК значительно технологичнее и дешевле, однако назвать их цену совсем уж бросовой нельзя. Более того, закупочная стоимость других автоматов по военным контрактам может оказаться и меньше.
22. АК не требует для производства высокотехнологичного оборудования.
Правда. АК - один из немногих автоматов под промежуточный патрон, которые могут производиться (и производятся!) кустарно.
23. "Практически все разрабатываемые сегодня за рубежом образцы автоматического оружия имеют аналогичную АК конструкцию." (Погуглите автора цитаты. Не пожалеете!)
Разве только при очень формальном сопоставлении без внимания к особенностям конструкции. Да, очень многие автоматы используют автоматику с отводом пороховых газов, запирание поворотом затвора и УСМ куркового типа, однако даже при поверхностном анализе конструкции станет очевидно, что с АК у них мало общего. С другой стороны, немало в мире АК-подобных систем, да и при разработке автоматов значительно иной конструкции некоторые авторы ну ооочень внимательно смотрели на автомат Калашникова.
24. У АК очень маленький ресурс.
Неожиданно даже для меня, но домысел! Заявленный заводом ресурс АК74М составляет 18 тыс. выстрелов. Для более ранних модификаций эта цифра составляет от 10 до 15 тыс. Много это или мало? Для массового автомата призывной армии, что в мирное, что в военное время - это много: автоматы не успеют выработать свой ресурс до того, как будут раздолбаны многими поколениями призывников или сгинут в бою. А если сравнить с конкурентами?
На момент разработки АК точкой отсчёта можно считать StG.44, его ресурс - 2 тыс. выстрелов.
У большинства отечественных образцов оружия заявленный ресурс составляет не более 15 тыс.
А что на Западе? Там немного сложнее. Для большинства западных оружейных систем ствол считается отдельной легкозаменяемой деталью, и его ресурс, как правило, меньше ресурса самого оружия. Например, у SIG SG 550 общий ресурс составляет 30 тыс. выстрелов, но при этом ресурс ствола и деталей автоматики - ровно половину, 15 тыс.
Ресурс Steyr AUG составляет 16 тыс, FN SCAR - 30 тыс. (по другим данным - 35 тыс.) при ресурсе ствола 15 тыс. выстрелов.
В целом, ресурс АК меньше некоторых зарубежных систем, но не критично. По стоимости выстрела автомат Калашникова смотрится весьма убедительно.
А что насчет 86 тыс., которые в рунете приписывают американской винтовке M16? При поисках первоисточника я быстро обнаружил, что эта цифра имеет хождение только в русскоязычном секторе сети. А вот данные, которые опубликованы центром технической информации МО США (dtic.mil), значительно скромнее. Ресурс основных деталей - 25 тыс., ресурс ствола - 15 тыс., наработка на отказ (Mean Rounds Before Failure, MRBF) - 6000. Такие дела.
Важно! Следует помнить, что оружие, исчерпавшее ресурс, совершенно необязательно приходит в негодность. Достоверно существуют автоматы с настрелом более 100 тыс. выстрелов, но не следует думать, что они на это рассчитывались, и что производитель гарантирует такую живучесть.
25. АК74М - это просто АК74 в пластиковом обвесе.
Домысел. АК74 с цевьем и прикладом из полиамида выпускается с середины 80х гг. (точное время начала производства таких автоматов неизвестно, но не позднее 1986г.). АК74М представляет собой модернизированный вариант, принятый на вооружение в 1991г. Самое заметное отличие от предшественника - полимерный складной приклад (его защелка находится на правой стороне ствольной коробки рядом с цевьём). Также автомат стал стандартно оснащаться боковой планкой для установки прицела, новым дульным тормозом и измененной крышкой ствольной коробки; было также усилено ее крепление. Измененная технология хромирования ствола позволила увеличить его ресурс (ну, по крайней мере, производитель так утверждает). Изменения, в принципе, по отдельности невелики, но в комплексе они вполне тянут на полноценную модернизацию.
26. АК-12 - лучший в мире автомат! Нет, это полное говно!
Господа иксперты, ну как вообще можно рассуждать об оружии, о котором вообще мало что достоверно известно, и, в особенности, делать категоричные выводы? Будут серийные образцы, будет опыт их применения - будет видно.
27. А чем АК-12 реально лучше АК74М?
Из очевидного: у АК-12 появилась затворная задержка и эргономичный на вид предохранитель-переводчик. Только это можно назвать прорывом! Штатные планки Пикатинни - тоже весьма полезное нововведение, но отказ от боковой планки отечественного стандарта мне представляется крайне сомнительным решением. Больше никаких выводов до очного знакомства или, как минимум, появления объективной и исчерпывающей информации, делать не стану.
Автор Евгений Беляков
Показать полностью
14
Ликбез по оружейной терминологии
С большим прискорбием следует признать, что отмена уроков НВП в школах не лучшим образом отразилась на уровне оружейной грамотности народа. Представляю небольшой ликбез по самым распространенным ошибкам в терминологии.
1. Спусковой крючок, курок, ударник, боёк
До безобразия часто можно услышать выражение "нажать курок". Давайте разберемся, что есть что.
"Спусковой крючок", "спуск" — деталь, приводящая в действие ударно-спусковой механизм. Это именно та штучка, которую стрелок нажимает пальцем для того, чтобы сделать выстрел.
"Курок" — деталь спускового механизма, после спуска совершающая вращательное движение и наносящая удар по капсюлю или ударнику. В системах одинарного действия перед выстрелом надо отвести курок назад (взвести). В системах двойного действия делать это необязательно: нажатие на спусковой крючок сначала взведет курок, а затем спустит его (стрельба самовзводом).
"Ударник" — деталь спускового механизма в виде стержня, передним концом (бойком) разбивающая капсюль. Приводится в движение обычно ударом курка по противоположному концу (курковый УСМ) или боевой пружиной (ударниковый, соответственно). Ещё ударником называется музыкант, играющий на барабанах. Рик Аллен, например, первоклассный ударник, несмотря на то, что играет одной рукой. Павлик Морозов, хоть и умел стучать, ударником не был. А шахтер Андрей Стаханов — не только ударник, но и Алексей. Короче, всё непросто.
"Боёк" — строго говоря, и не деталь вовсе. Это та часть детали, которая непосредственно разбивает капсюль. В большинстве случаев боёк - это передний конец ударника; во многих револьверах бойком является выступ на курке.
2. Магазин, обойма, пачка, скорозарядник.
Вот мы читаем: "Он сменил обойму в пистолете…". Погодите, что за ересь? Давайте по порядку.
"Магазин" — ёмкость для размещения патронов в оружии. Бывает отъёмным и неотъёмным. Опустевший отъемный магазин всегда можно заменить полным (если он у вас есть). Неотъёмный магазин, как можно понять, наполняется патронами без отделения от оружия. По своей конструкции магазины бывают коробчатыми (прямыми и секторными), барабанными, дисковыми, трубчатыми и шнековыми. Каждый из вариантов — проверенная временем и опытом конструкция, у каждого есть свои достоинства и недостатки, определяющие область применения. Прочие конструкции магазинов относятся обычно к разряду оружейных курьезов. Также оружейным магазином называют место, где усатые дядьки в камуфляже продают оружие, патроны и снарягу. Но! Если усатые дядьки в камуфляже выдают вам всё это на год, не спрашивая денег, разрешений и желания - это армия. Не перепутайте.
"Обойма" — металлическая пластина с бортиками по краям. В обойму собираются патроны для ускорения заряжания. В оружии с неотъемным магазином для зарядки из обоймы обычно предусмотрены специальные направляющие. Отъемные магазины тоже могут заряжаться из обойм, иногда с помощью специальных адаптеров. Иногда патроны собираются в обоймы для удобства ношения, даже если зарядка из них конструктивно не предусмотрена. Так, патроны к пистолету ТТ часто поставлялись в обойме.
"Пачка" — достаточно редкая разновидность обоймы (да-да, это тоже обойма, и не надо возмущаться!), отличающаяся тем, что при зарядке вставляется в магазин вместе с патронами. Пачечное питание использовалось, например, в противотанковом ружье Симонова или в винтовке M1 Garand.
"Обойма револьверная" — металлическая или пластиковая шайба особой формы, позволяющая использовать в револьвере пистолетные патроны без закраины.
"Скорозарядник" — устройство, позволяющее зарядить барабан револьвера одним движением.
"Рожок" — русский народный музыкальный инструмент; был очень популярен в конце XIX века, во многом благодаря владимирскому хору Н. Кондратьева. По этой же причине с тех пор часто называется "владимирским рожком". Также — мороженое в вафельном стаканчике конусообразной формы; крайне благотворно влияет на организм стрелка в знойный летний день. Автор очень рекомендует рожки "Бодрая корова" (и с немалым сожалением сообщает, что деньги за рекламу ему никто не платил). Заряжать автомат рожками не рекомендуется во избежание поломки (даже несмотря на то, что "калаш ниламаицаааа!").
3. Газовая и газоотводная трубка
"Газовая трубка" — деталь газового двигателя. Вот что сказано о ней в НСД к АКМ: "Газовая трубка служит для направления движения газового поршня. Она имеет направляющие ребра. Передним концом газовая трубка надевается на патрубок газовой камеры."
"Газоотводная трубка" — медицинский инструмент, применяемый при метеоризме и вздутии живота у взрослых и детей. Подробнее о применении можно прочесть, например, тут: www.medsestram.ru/primenenie-gazootvodnoj-trubki
Использовать газоотводную трубку в приводе затвора автор считает нецелесообразным.
Показать полностью
4

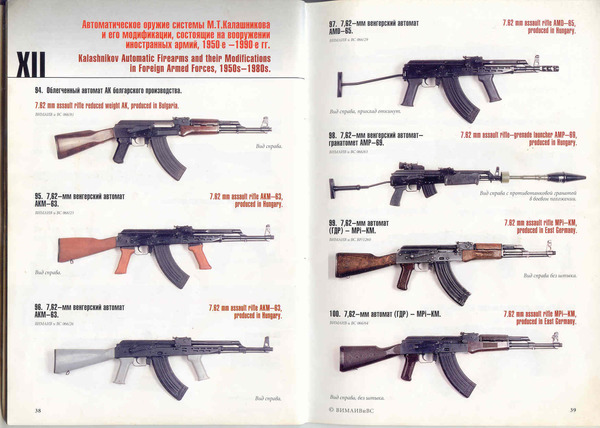

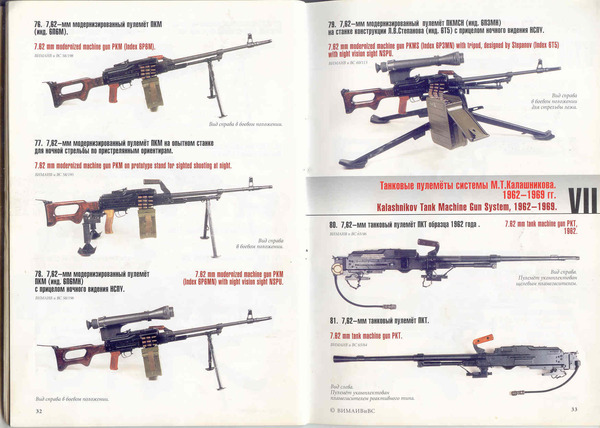

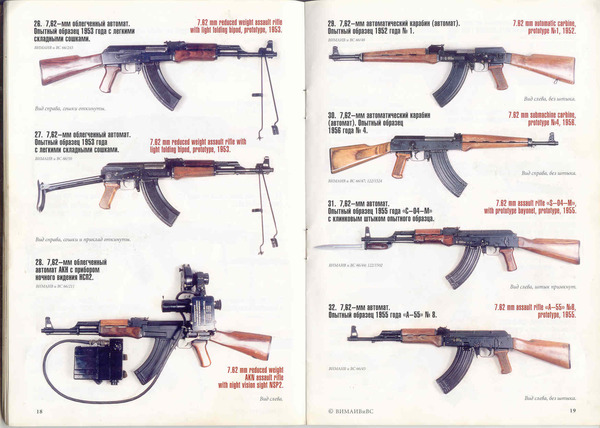

Оружие Калашникова
Показать полностью
17
Пистолет Макарова
Автор: Евгений Беляков
Часть первая: Рождение
Анализ опыта Великой Отечественной Войны, проведенный в 1945 году, показал, что роль пистолета в боевых действиях значительно снизилась: из полноценной боевой единицы он перешёл в категорию вспомогательного оружия. Наиболее удачным в новых условиях был признан немецкий пистолет Walther PP, и новые технические требования писались с оглядкой на него. В декабре 1945г. были разработаны два комплекта ТТТ: №3115 — на пистолет под патрон 7,62х17 Браунинг №2 (.32ACP; автор обращает внимание, что реальный калибр этого патрона — 7,65 мм), и №3116 — на пистолет под патрон 9х17 Браунинг (Kurz). Также было объявлено о разработке нового 9-мм патрона.
Согласно ТЗ, обязательными требованиями были: длинный кожух-затвор, УСМ двойного действия с открытым курком и автоматический отбой курка при постановке на предохранитель. Магазин на 8 патронов должен располагаться внутри рукояти. Жесткие требования предъявлялись к массе и габаритам пистолета: не более 0,7 кг и 160 мм. В ТЗ также были включены требования к надежности в условиях сильного загрязнения.
В конкурсе 1947г. принимали участие многие советские конструкторы-оружейники: С.Г. Симонов, С.А. Коровин, К.А. Барышев, Н.Ф. Макаров, П.В. Воеводин, И.И. Раков, Г.В. Севрюгин и многие другие. (И.Я. Стечкин участия в конкурсе не принимал; часто встречающиеся утверждения об этом не соответствуют действительности.) Все предложенные на конкурс пистолеты своей компоновкой и эргономикой в той или иной мере напоминали Вальтер. Конечно же, все образцы использовали схему со свободным затвором.
Представленные на конкурсе пистолеты ТМ (Тульский Макарова) калибра 7,62мм (ТКБ-412) и 9мм (ТКБ-429) конструктивно отличались друг от друга незначительно. Вопреки распространенному мнению, пистолет Макарова не является плагиатом или доработкой конструкции Вальтера — предложенная схема устройства этих двух пистолетов вполне наглядно это показывает, — однако наиболее удачные решения были повторены. Лейтмотивом конструкции стал принцип максимально эффективного совмещения функций механизмов: опытный пистолет состоял всего из 20 деталей (для сравнения, Walther PP в разных вариантах — из 36-42). Пистолеты Николая Фёдоровича Макарова отличались заметно меньшим наклоном рукояти: такое решение снижало удобство, но существенно повышало надёжность подачи.
Боевая пружина была выполнена листовой, она же служит пружиной фиксации магазина. В отличие от многих других пистолетов, ТМ имел неподпружиненный ударник. Теоретически, при падении пистолета это может вызвать непроизвольный выстрел, однако на практике такого не происходило. На подавателе магазина был сделан выступ ("зуб"); этот зуб при опустевшем магазине поднимал рычаг затворной задержки. При смене магазина затвор автоматически сбрасывался с задержки, что уменьшало время перезарядки и повышало практическую скорострельность. Спусковая скоба в ТМ 1947 года не была поворотной — неполная разборка осуществлялась сдвиганием вниз замыкателя. Флажковый предохранитель имел существенный недостаток: перемещение его выполнялось "вперёд-назад", и при стрельбе в высоком темпе флажок мог самопроизвольно сместиться и включить предохранитель. Не имел ТМ и предписанного техзаданием отбоя курка.
Сравнительные испытания были завершены в декабре 1947 года; вне зачета в качестве контрольных образцов в них принимали участие пистолет ТТ и зарубежные аналоги: Walther PP, Mauser HSc, Sauer 38H и Beretta M1934. По результатам испытаний лучшими были признаны пистолеты К.А. Барышева и Н.Ф. Макарова. Первый обеспечивал лучшую кучность боя и меньшее время на подготовку к выстрелу; второй был надёжнее и потенциально проще в производстве. Все прочие образцы заметно проигрывали лидерам.
Следующий этап конкурса был назначен на март 1948 года. В нём принимали участие пистолеты Макарова и Барышева, а также опоздавший к первому этапу пистолет инженеров Климова и Лобанова; на этот раз в калибре 9мм уже испытывались пистолеты под новый патрон 9х18.
Переработанный ТМ приобрёл знакомые черты серийного ПМ. Отделение затвора было выполнено поворотом спусковой скобы по образцу Вальтера, отражатель был совмещен с затворной задержкой.
По результатам повторных испытаний 9-мм пистолет Макарова одержал безоговорочную победу, показав соответствие почти всем пунктам ТЗ; работы по пистолету калибра 7,62 были признаны бесперспективными. Были отмечены и явные недостатки конструкции Н.Ф. Макарова, которые следовало устранить на пути к серии.
В этом же году на Тульском оружейном заводе была выпущена небольшая партия пистолетов под обозначением ТМ (не более 30 штук) для доводки конструкции. Именно на этих пистолетах были устранены многие недостатки, отмеченные комиссией. Флажок предохранителя приобрел более традиционный и эргономичный вид, что попутно решило проблему самопроизвольного включения предохранителя при стрельбе. Отбой курка был реализован отгибом конца боевой пружины (решение предложил соперник Макарова по конкурсу Г.В. Севрюгин). Именно в таком, доработанном виде, пистолет Макарова и был рекомендован к опытному производству и войсковым испытаниям.
Часть 2: В производстве
После доработки победившего на конкурсе 1948 года пистолета Макарова его производство было решено разместить на Ижевском Механическом заводе №622. 29 января 1949г. министр вооружения Д.Ф. Устинов подписал приказ о производстве установочной серии из 5000 пистолетов нового образца в течение года.
Для подготовки технологии массового производства были привлечены наиболее квалифицированные специалисты ИМЗ под руководством главного инженера С.К. Казакова. Также на завод был командирован разработчик пистолета Николай Фёдорович Макаров.
Установочная партия пистолетов с маркировкой МП (Макарова пистолет) была изготовлена по обходной технологии. Самой трудоёмкой деталью была текстолитовая накладка рукояти — она вручную фрезеровалась на станке. На этапе подготовки производства не прекращались и заводские испытания, по их результатам в конструкцию были внесены незначительные изменения: иными стали характеристики пружины магазина, была доработана форма рамки. Главным достижением стала полная разработка технологической документации с учётом производственных возможностей завода. Приказ министра Устинова был выполнен в срок: к концу года было выпущено 5000 новых пистолетов. В этом же году они поступили на войсковые испытания, до окончания которых производство пистолетов Макарова было остановлено. С 25 декабря 1949г. по сентябрь 1952г. не было изготовлено ни одного пистолета.
По результатам войсковых испытаний, весной 1952г. пистолет был принят на вооружение под обозначением "9-мм пистолет Макарова (ПМ) обр. 1951г.". Приказом Главного управления Министерства вооружения СССР от 8 апреля 1952г. было предписано развернуть серийное производство ПМ на ИМЗ №622. В августе были окончательно утверждены все технологические операции и план перехода на выпуск пистолета Макарова, и с сентября 1952г. пистолет начал выпускаться серийно.
На пути к серийному производству ПМ лишился одной своей характерной особенности. У пистолетов 1949 г.в. при замене пустого магазина на полный затвор автоматически сбрасывался с задержки. Для этого на рычаге затворной задержки имелась так называемая "нога", а на магазине — наклонная направляющая; при вставке магазина направляющая отклоняла "ногу", и происходил сброс с задержки. С 1953г. рычаг стал выпускаться без "ноги", направляющей на магазине тоже не стало. Что стало причиной? Если при перезарядке палец стрелка лежал на спуске, происходил выстрел, который мог привести к несчастному случаю. От полезной, но опасной функции было решено отказаться.
Боевая пружина стала фиксироваться металлической скобой, канал ствола стал хромироваться. Из соображений технологичности форма спусковой скобы и рамки в местах сопряжения была упрощена.
Также по результатам испытаний было предписано доработать конструкцию таким образом, чтобы в зимнее время можно было вести огонь не снимая перчаток. Измененные в соответствии этим требованиям рамка и спусковая скоба были внедрены в 1954г., попутно при этой модернизации был уменьшен ход спускового крючка. В этом же году был устранён опасный дефект — самопроизвольная автоматическая стрельба при загрязнении, — и на внутренней стороне затвора появилась характерная проточка. В целом, к середине 50-х внешний облик и конструкция пистолета Макарова окончательно сформировались. С тех пор в конструкцию вносились множественные доработки, продиктованные, в основном, изменениями технологии производства. Пистолеты разных лет выпуска достаточно сильно отличаются друг от друга по внешнему виду, оставаясь, впрочем, всё тем же ПМ.
Предпринимались и попытки коренной модернизации. Так, в начале 60х гг. велись работы по облегчению пистолета. Конструкторами Тульского ЦКИБСОО были разработаны несколько опытных образцов под общим индексом ТКБ-023. Этот индекс имели: два пистолета с рамкой из алюминиевого сплава (конструктора Е. Моисеева и совместной разработки В. Хроменкова и Т. Лашнева), пистолет из титанового сплава (Хроменкова-Лашнева) и с рамкой из композитных материалов (Т. Лашнева). Как показали испытания, алюминиевая рамка имела склонность к деформации, приводя к задержкам автоматики. Производство пистолетов из титанового сплава было признано нецелесообразным. Пистолет с полимерной рамкой успешно прошел полигонные испытания (в том числе ресурсные) и был рекомендован для изготовления опытной партии. Увы, технология производства высокопрочных пластиков в те годы не была достаточно отработана, поэтому этот интересный проект не был реализован.
В середине 70х, накануне Московской Олимпиады, по заказу КГБ изучалась возможность применения в ПМ значительно более мощных патронов. Одним из результатов было испытание проточек на стенках патронника, которые впоследствии были применены в ПММ. Однако в те годы это решение развития не получило; вместо этого были разработаны патроны РГО28 с бронебойно-экспансивной пулей. Поскольку баллистические характеристики этого патрона лишь незначительно отличались от стандартного (начальная скорость пули — 315 м/с против 305; дульная энергия — 285 Дж против 280), внесения изменений в конструкцию пистолета ПМ не потребовалось.
Так что же, спросите вы, пистолет Макарова выпускается более 60 лет без серьезных изменений? О глобальной модернизации, и что из неё вышло — читайте в следующей части.
Часть 3: Модернизированный
Как ни хорош был пистолет Макарова, к середине 80х он окончательно перестал отвечать требованиям, предъявляемым к военным пистолетам. Появление новых материалов для бронежилетов и их широкое внедрение в армиях западных стран делало этот пистолет малоэффективным даже в качестве вспомогательного оружия. Ещё сильнее усугубляло ситуацию появление у потенциального противника высокоэффективного короткоствольного оружия.
Чтобы ликвидировать отставание, Министерство обороны СССР провело комплексные исследования и в декабре 1990г. открыло тему научно-исследовательских и опытно-конструкторских работ "Грач". В начале 1991г. было сформулировано ТЗ для разработки нового пистолета.
Выдвинутые требования были во многом противоречивыми. Так, конструкция пистолета предусматривалась модульной, позволяющей после замены ствола и магазина использовать патроны разных типов (9х18ПМ, 9х19 Para и 7,62ТТ). Дополнительную неопределенность вносила разработка нового патрона 9х21 и патрона повышенной мощности на основе 9х18ПМ. Жесткие требования ставились к массогабаритным характеристикам, надежности, бронепробиваемости и останавливающему действию.
В рамках этого проекта были разработаны уникальные образцы оружия: ПЯ Ярыгина (победитель конкурса), СПС Сердюкова, ПСА Бердыш Стечкина-Авраамова и многие другие. Конструкторы Ижевского механического завода представили на конкурс три разработки по теме "Грач". Две из них, в соответствии условиям конкурса, были модульными и могли после небольшой модификации использовать патроны разных типов; такими были Грач-1 А.И. Зарочинцева и Грач-2 В.А. Ярыгина. Участие в конкурсе третьего образца было определенной авантюрой — и в то же время неплохой заявкой на победу. В истории советских НИОКР нередко случалось, что победителем становился образец, не полностью соответствующий техзаданию, но способный решать поставленные задачи и не требующий масштабной переоснастки производства. Таким и был Грач-3, он же ПММ — пистолет Макарова модернизированный.
Разработкой этого проекта занимался конструктор Рашид Габдуллович Шигапов. Руководил разработкой начальник КБ новых пистолетных разработок Борис Михайлович Плецкий. Большинство технических решений, включённых в конструкцию ПММ, были разработаны под его руководством за годы производства пистолета Макарова, однако по различным причинам так и не внедрены ранее. Патронник и ствол пистолета были разработаны Петром Сергеевичем Ившиным.
Основным боеприпасом для нового пистолета должны были стать новые высокоимпульсные патроны 7Н16. Сохраняя прежние размеры 9х18ПМ, по своим характеристикам они примерно соответствовали распространенным патронам 9х19 Para. Чтобы обеспечить надёжную работу автоматики при использовании патронов высокой мощности, на стенках патронника были сделаны три спиралевидные проточки: при выстреле давление пороховых газов вдавливало в них стенки гильзы, обеспечивая торможение отката. При стрельбе обычными патронами ПМ деформации гильзы не происходит, и проточки не участвуют в работе автоматики.
Затвор пистолета стал более массивным, рукоять приобрела более удобную форму. За счёт улучшения эргономики, утяжеления затвора и стабильности баллистических характеристик патрона 7Н16 кучность стрельбы значительно улучшилась, несмотря на некоторое увеличение отдачи. Питание осуществлялось из нового двухрядного магазина ёмкостью 12 патронов; впрочем, в ПММ сохранена совместимость и с однорядным магазином ПМ. Выпускалась также версия ПММ-8 со стандартным магазином на 8 патронов.
Значительное улучшение боевых качеств пистолета вывело его на качественно новый уровень и при этом не вызвало ухудшения его надёжности. Поскольку 70% деталей нового пистолета взаимозаменяемы с ПМ, не требовалось серьёзного изменения технологии производства. Будущее нового пистолета казалось гарантированным, но…
Победителем НИОКР "Грач" стал пистолет Ярыгина. В качестве временной меры до начала серийного производства ПЯ в войска поступило около 4000 модернизированных пистолетов Макарова, однако на вооружение ПММ так и не был принят. В настоящее время основными эксплуатантами этого пистолета остаются ФСБ и ФСО. С 2005г. ПММ включён в список наградного оружия; также в небольшом количестве эти пистолеты используются Федеральной Службой Судебных приставов и полицией — однако по мере списания заменяются обычными ПМ.
На сегодняшний день производство ПММ ведётся штучно, по заказу. Не выпускаются больше и патроны высокой мощности для них. Патроны 7Н16 и 7Н25 (с бронебойной пулей) присутствуют в номенклатуре продукции Тульского патронного завода, однако, по сведениям автора, последняя партия была выпущена в 2003 году. В списке продукции на официальном сайте они не представлены.
Увы, своего потребителя ПММ так и не нашёл. Гражданский рынок мог бы дать этому по-настоящему хорошему оружию новую жизнь, но в нашей стране короткоствольное оружие остаётся под запретом… Поэтому эта часть истории пистолета Макарова заканчивается печально.
А что насчёт экспорта? Об этом — в четвёртой части.
Небольшое дополнение о патроне 7Н16.
Этот патрон является модернизацией патрона 9х18ПМ и имеет такие же размеры.
Масса порохового заряда в патроне увеличена вдвое (0,5г против 0,25). Скорость пули выросла с 305 до 415 м/с, дульная энергия — с 280 до 495 Дж. Отличить высокоимпульсный патрон от обычного можно внешнему виду пули: она имеет форму усечённого конуса.
Что будет, если такие патроны использовать в обычном пистолете Макарова? Правильный ответ: ничего. Полигонные испытания показали, что ПМ вполне допускает стрельбу высокоимпульсными патронами, однако ресурс пистолета при их использовании составляет не более 2000 выстрелов. Стрельба одиночными из АПС также допускается, хотя и крайне нежелательна, а вот автоматический огонь почти сразу выводит пистолет из строя. Применение таких патронов в ПБ и АПБ недопустимо.
Часть 4: Экспортный
В странах соцлагеря конструкция пистолета Макарова ожидаемо получила признание. Производство копий этого пистолета было налажено в Болгарии, ГДР и КНР. Из этих стран пистолеты впервые и попали в небольших количествах на внешний рынок, главным образом в США. Они обрели определенную популярность у любителей советской экзотики… и не самую лучшую репутацию. Почему же?
Виной тому был патрон. Патроны 9х18 советского образца были совершенной экзотикой на Западе, поскольку за пределами социалистического лагеря они не выпускались. До середины 80х в США поставлялись только патроны китайского производства с оржавляющими каплюлями системы Бердана. Использование этих патронов приводило к быстрой коррозии ствола, а единственной стабильной характеристикой было низкое качество.
С началом перестройки объемы импортируемого в США оружия под патрон 9х18ПМ значительно возросли, и выпуск боеприпасов советского образца был налажен местными производителями. Это не вызвало массового распространения ПМ, однако позволило ему обрести заслуженное признание и определенную популярность в качестве оружия самообороны. Небольшие габариты и высокая надёжность были высоко оценены американскими экспертами. Так, в 1993г. американский журнал Guns Magazine включил ПМ в список 100 лучших пистолетов ХХ века. В рейтинге "The Best Nines" пистолет Макарова не вошёл в десятку лучших 9-мм пистолетов — но организаторы чарта посчитали необходимым упомянуть о нём отдельным примечанием: он не занял заслуженного места в списке исключительно по причине "ублюдочного" (bastard), по их мнению, боеприпаса.
Пистолеты Ижевского Механического завода нашли спрос: с 1989 по 1993г было продано около 18000 пистолетов российского производства. В первой половине 1994 года уровень продаж резко возрос — однако уже к октябрю экспансия на американский рынок остановилась. В этом году оружейное законодательство США было существенно ужесточено, и, что важнее, были приняты ограничительные законы, не допускающие на рынок импортные пистолеты, набравшие менее 75 баллов по специальной шкале оценки конструкции. Пистолет Макарова в исходном виде не имел шансов пройти этот тест — и была разработана экспортная модификация, Байкал-442.
Главным отличием этого пистолета от ПМ стал регулируемый прицел, что позволило сертифицировать пистолет как спортивно-тренировочный. Форма спусковой скобы была изменена для обеспечения удобного хвата двумя руками. С левой стороны рамки появилась кнопочная защелка, а на магазине — выступ для неё. Впрочем, после удаления стопора листовой пружины Байкал-442 может использовать и стандартные магазины ПМ. В серийных пистолетах любое из этих нововведений имеет опциональный характер, так что существуют варианты Байкал-442 с нерегулируемым целиком и традиционной защёлкой магазина. Дополнительно пистолет может быть укомплектован лазерным целеуказателем.
Пистолет может комплектоваться тремя вариантами магазинов: на 8, 12 и 10 патронов; последний имеет ограничитель для соответствия оружейному законодательству многих стран. Стандартная форма рукояти — аналогичная ПММ, однако пистолет с однорядным магазином может комплектоваться и рукоятью от ПМ. Для рынка Канады был выпущен вариант пистолета с удлиненным до 110мм стволом. Сертифицирован Байкал-442 в США был в трёх калибрах: 9x18ПМ, .380ACP (9х17 Kurz) и… 9х19 Para. Как такое может быть?
Слухи о ПМ под люгеровский патрон всплывают повсеместно. Во многих статьях встречаются упоминания о таких пистолетах, но вживую их никто не видел. До работы над этой статьёй автор относился к такой информации скептически: в конструкции ПМ просто нет места для размещения патронов заметно большей длины. Однако письмо из-за океана с перечнем калибров несколько умерило его скепсис и заставило искать правду в стенах завода-производителя. И вот — ответ получен!
Коммерческий вариант пистолета Макарова в варианте 9х19 (Байкал-442-104/Иж-70-19) действительно был разработан в первой половине 90х гг. Окно магазина в рамке было расширено за счёт смещения передней стенки. Узел фиксации спусковой скобы был выполнен аналогично пистолету ПСМ. Надёжная работа автоматики обеспечивалась техническими решениями, проверенными в ПММ: патронник имел спиралевидные проточки для торможения отката, масса затвора была увеличена. Однорядный магазин вмещал 8 патронов. Было изготовлено несколько опытных образцов; на заводе ни один из них не сохранился к настоящему времени. Фотографий уникального пистолета у сотрудников завода, к сожалению, также не осталось. Однако после публикации первой версии этой статьи такие фотографии нашлись — и сейчас вы можете их увидеть.
Увы, оружием захвата американского рынка Байкалу не суждено было стать. Постановлением конгресса США от 4 октября 1994г. поставки в США ПМ и еще 15 образцов оружия были ограничены (под абсурдным предлогом: якобы ПМ стал любимым оружием мафии), однако в других странах Байкал-442 нашел своего покупателя. На сегодняшний день эти пистолеты под патрон 9х18ПМ находятся в производственной гамме Ижевского Механического завода.
Автор благодарит за неоценимую помощь в подготовке материала этой статьи главного конструктора ОАО "ИМЗ" В.П. Буданова.
Показать полностью
18
Минутка оружейно-юридического ликбеза
А знаете ли вы, что при продлении разрешения на оружие вы не обязаны идти на обучение (подготовку), а на охотничье оружие с правом ношения к тому же не нужно проходить никаких проверок знаний?
Такое часто бывает, что при продлении разрешений владельцев оружия заставляют идти на какие-то курсы. Мало того, что это бессмысленно для человека, не первый год владеющего оружием, так ещё и противозаконно.
Подготовку нужно проходить только тем, кто ВПЕРВЫЕ получает лицензию на приобретение оружия. В 13-й статье Закона об Оружии чётко сказано, что "Граждане Российской Федерации, впервые приобретающие гражданское огнестрельное оружие, гражданское огнестрельное оружие ограниченного поражения, газовые пистолеты, револьверы или охотничье пневматическое оружие, за исключением граждан, имеющих разрешение на хранение или хранение и ношение огнестрельного оружия, граждан, проходящих службу в государственных военизированных организациях и имеющих воинские звания либо специальные звания или классные чины юстиции либо уволенных из этих организаций с правом на пенсию, обязаны пройти подготовку в целях изучения правил безопасного обращения с оружием и приобретения навыков безопасного обращения с оружием."
Как видите, законом банально не предусмотрено такой нормы, как повторное прохождение подготовки. И даже отдельно указано, что подготовку обязаны пройти только "впервые приобретающие", "за исключением граждан, имеющих разрешение на хранение или хранение и ношение огнестрельного оружия". Следовательно, любые требования пройти подготовку при продлении разрешения на оружие, неважно, будь то охотничье ружьё или травмат - неправомерны. С вас нельзя этого требовать и в том случае, если вы подготовку вообще никогда не проходили - например, получали лицензию ещё в те времена, когда этого по закону не требовалось даже для перворазников. У вас уже есть разрешение, а в законе чётко сказано, что "за исключением граждан, имеющих разрешение на хранение или хранение и ношение огнестрельного оружия".
Теперь касательно проверки знаний.
"Граждане Российской Федерации, являющиеся владельцами огнестрельного оружия ограниченного поражения, газовых пистолетов, револьверов, гражданского огнестрельного гладкоствольного длинноствольного оружия самообороны, за исключением граждан, проходящих службу в государственных военизированных организациях и имеющих воинские звания либо специальные звания или классные чины юстиции, обязаны не реже одного раза в пять лет проходить проверку знания правил безопасного обращения с оружием и наличия навыков безопасного обращения с оружием."
Как видите, для владельцев охотничьего оружия с правом ношения (по разрешению РОХа) - никаких проверок знаний при продлении разрешения не предусмотрено.
И последнее... Кто-то может сказать, мол, это всё вовсе не лишнее, что лучше будет, если всех проверять, гонять на обучения и т. д. На самом деле это не так. Любые подобные курсы в первую очередь - профанация и кормушка, не более того. Точно так же, как обязательный техосмотр у ТС. Полезного выхлопа ноль, а средства освоены. Для уверенного владения и знания техники безопасности при обращении с оружием нужно развивать стрелковую инфраструктуру и популяризовывать среди населения оружейную тематику. Чтобы человек САМ ходил в тир/на стрельбище, по своему желанию. А принудиловки для относительно честного отъёма денег пользы никогда не принесут, скорее даже навредят.
Источник
Показать полностью
1

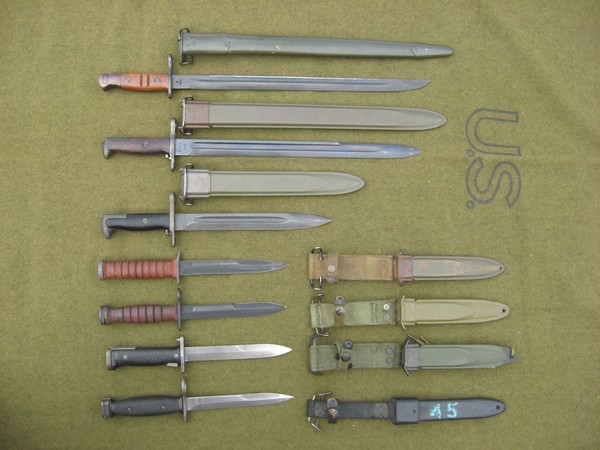

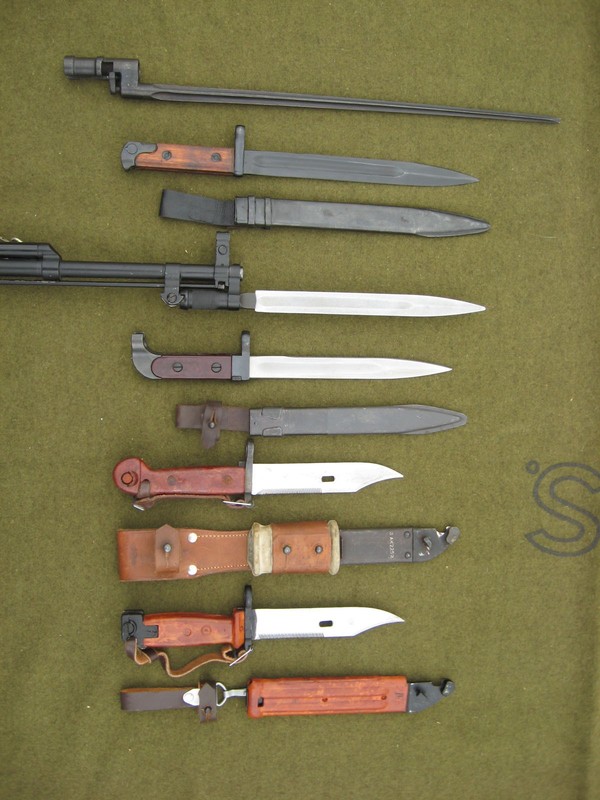

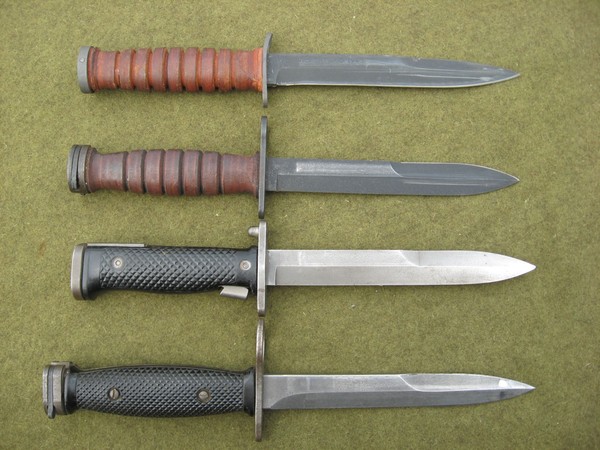

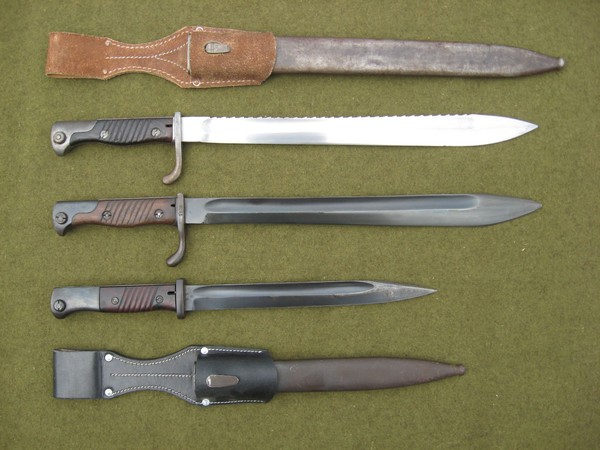

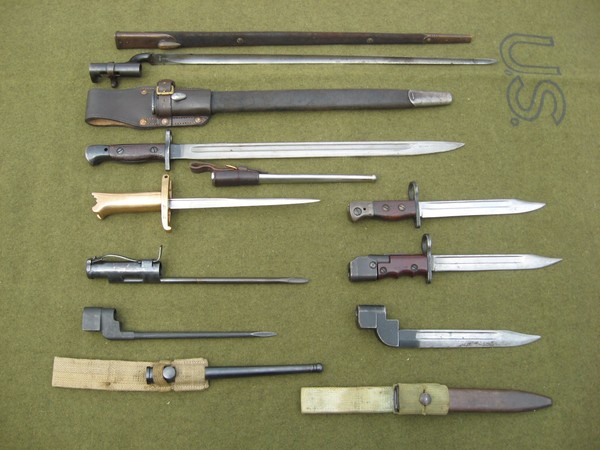

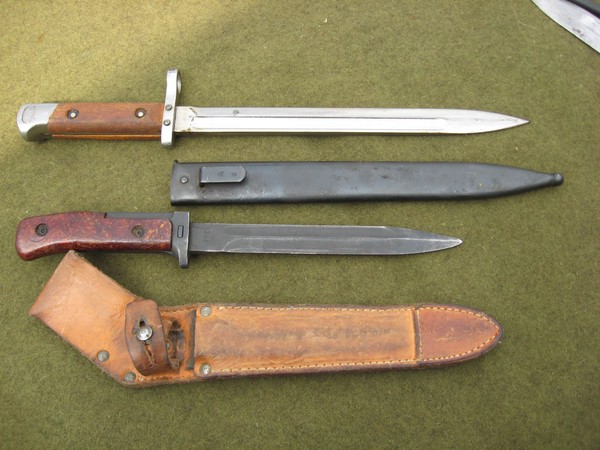

Штыки и штык-ножи
