В ней есть режим AUX, который позволяет подключать внешние устройства для прослушивания музыки. Почему бы не воспользоваться им в своих целях? Примерное тз - сделать так, чтобы определенной комбинацией клавиш запускался режим AUX, но в то же время все данные на экране полностью переходили под наше управление и звук в AUX перенаправлялся из Bluetooth модуля. Будем разбираться с проблемами по мере их поступления.

Задача: выяснить, как осуществляется обмен данными между панелью и головой.

К счастью, в открытом доступе можно найти мануал со схемой, из которой становится ясно, что интерфейсом между головой и панелью является обычный UART, он же COM порт на ПК.

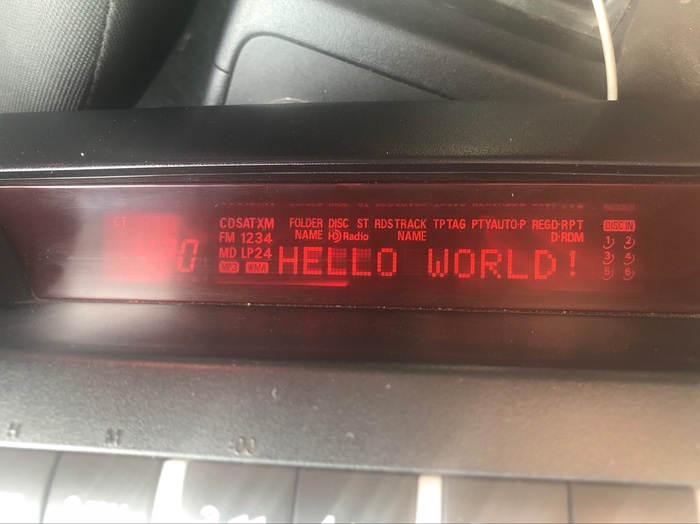

Далее был пущен в ход логический анализатор, которым была определена скорость и протокол обмена между головой и панелью. (Частота обновления экрана 10 кадров в секунду, частота сканирования нажатий 30 мс). В итоге был получен результат в виде Hello World, знакомого каждому программисту =)

Следующим шагом был этап выбора микроконтроллера для реализации этой содомии) Выбор пал на STM32F103, на борту которого целых 3 UART и есть поддержка CAN шины (почему бы не добавить и ее). В качестве Bluetooth модуля изначально был куплен CSR8645, первая версия была с ним, но он не мог выводить названия треков, а также не имел управления по цифровой шине, поэтому был куплен прямо from USA модуль под названием Bluegiga WT32i, в котором было все, что нужно и даже больше - поддержка вывода цифрового звука и поддержка lossless кодека AptX. В течение пары месяцев, когда было свободное время велась разработка прототипа. Были познаны все ужасы HAL и прелести SPL. Досконально изучены UART и DMA в микроконтроллере, т.к. связать все это вместе и чтобы оно работало без тормозов и сбоев было необходимо.

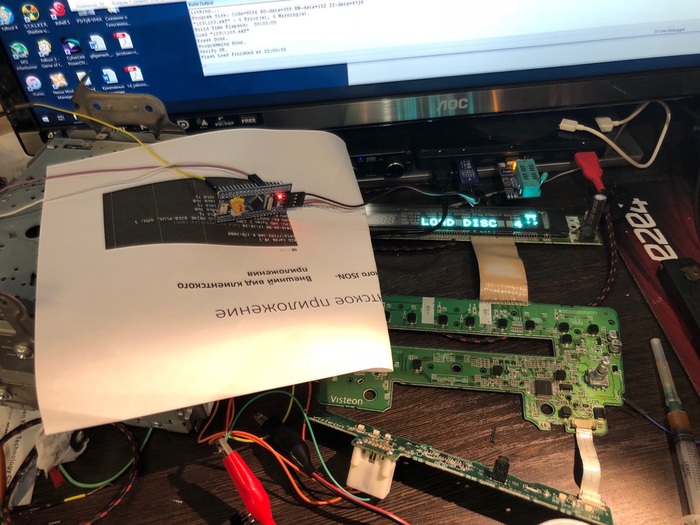

Отладка обмена:

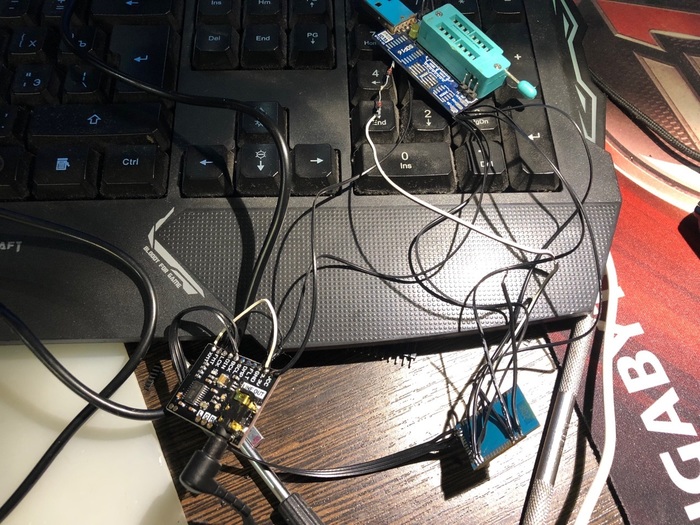

Отладка и настройка Bluetooth-модуля с внешним ЦАПом

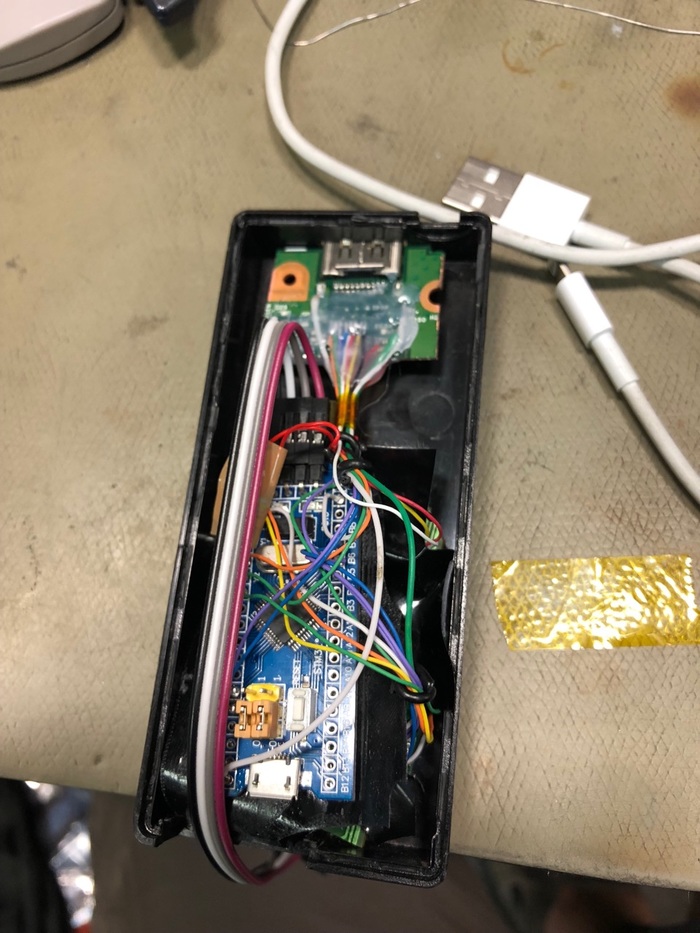

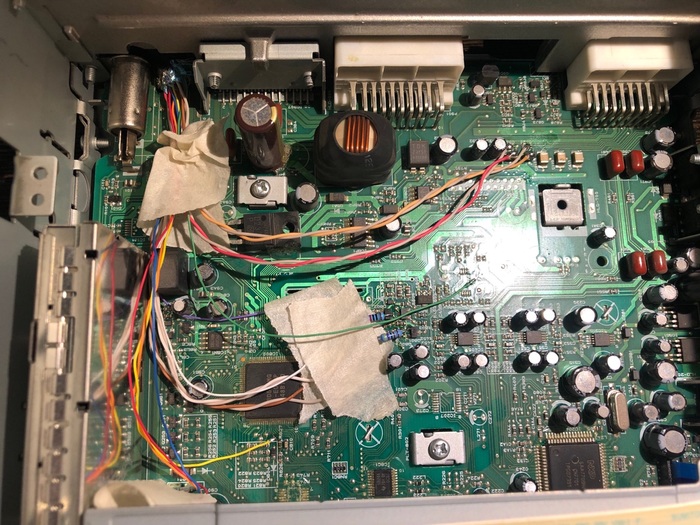

Затем все это добро было внедрено в головное устройство, но так, чтобы можно было без проблем прошить и снять для доработки. В качестве интерфейса был задействован кабель HDMI и разъем из мертвого ноутбука. Изнутри все выглядело так:

Снаружи вот так:

Корпусом выступил старый блок питания от ноутбука.

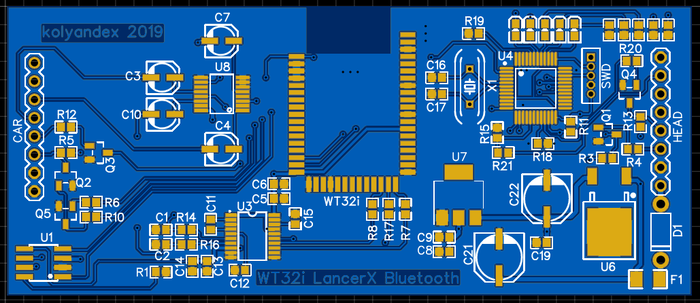

После того, как все было отлажено и код написан пришло время разводить печатную плату под это дело, а также выносить это все за пределы головы, чтобы в любой момент можно было убрать этот колхоз и не нарушить работу машины. В итоге получилась такая красота:

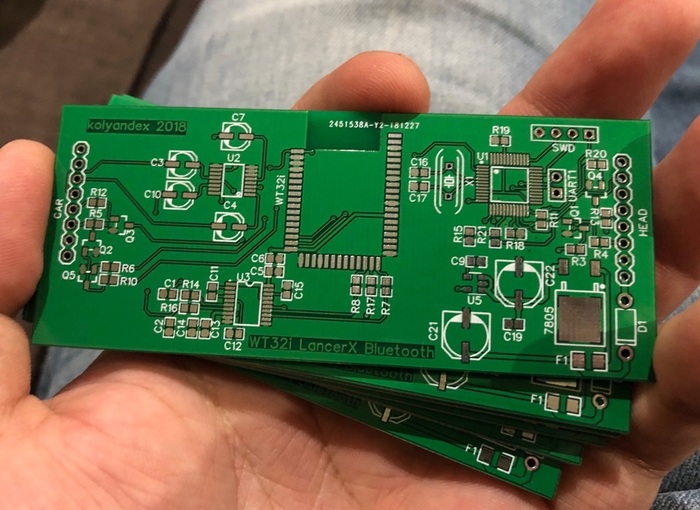

Ну и результат после месяца ожидания:

На фото и модели платы немного отличаются, был добавлен CAN трансивер и еще по мелочи.

Вечер на пайку и все заработало с первого раза, чему я очень удивился.

Корпусом выступил все тот же блок питания.

Далее был добавлен CAN трансивер, с помощью которого можно получать кучу интересных и не очень данных из CAN шины автомобиля. Я пока использую только вывод расхода топлива в час, т.к. штатный бк такой функцией не обладает.

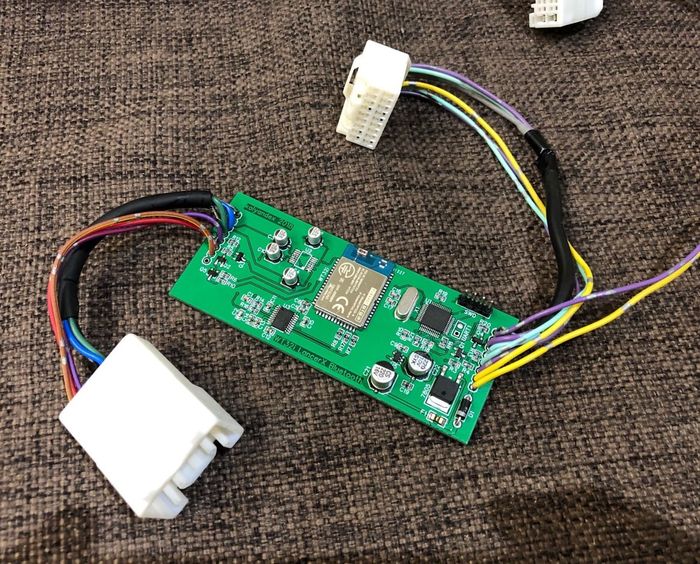

Вид в сборе

Ну и видео работы

Примечание. Как вы могли заметить, русский текст выводится транслитом, более-менее умным. Например буква ч заменяется на ch и т.п., чего штатными средствами достичь никак бы не удалось. Ну и в добавок поддержка lossless аудио.

Если кто захочет повторить, пишите, у меня еще осталось 9 плат. Прошивку скину :)

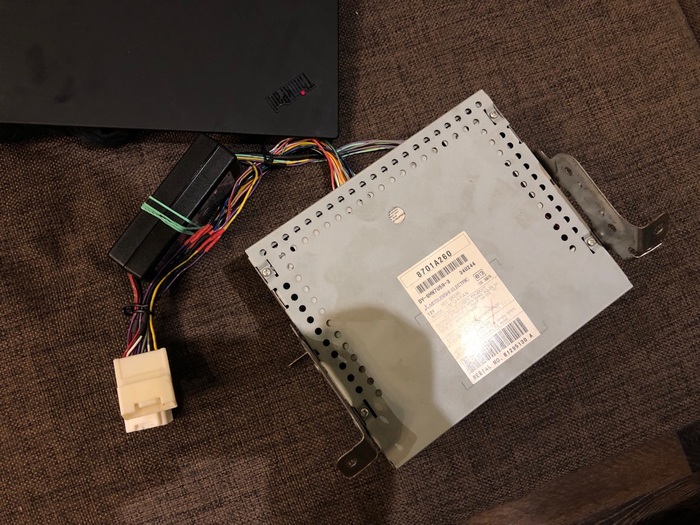

Тем, кто жаждет подробностей. Задействованы все 3 UART. Один на дисплей, один на клавиши и один на Bluetooth модуль. Звуковой поток переключается аналоговым мультиплексором. CAN используется тоже из STM32. Стоит внешний ЦАП PCM5102, звук очень недурный. Подключается между головой и проводкой автомобиля. Разъемы были найдены на разборке за дофига денег)

Вышло дороже, чем купить штатную систему Bluetooth, но удовольствия от разработки оно принесло намного больше)

iam@kolyandex.su

Ладно думаю, это убунта, мало ли, может они переименовали эту утилиту. Убил задачу в cron'e и оставил работать дальше. Сегодня вечером не смог зайти в почту. Перезапустил dovecot, зашел, полез опять смотреть логи. Хм, dovecot стал doveco4'ом. Тут уже оправданий я найти не смог, т.к. устанавливал его сам и точно знаю, как его зовут.

Заглянул в таблицу ASCII - код символа '4' - 0x34, код символа 't' - 0x74 - картина маслом, мы потеряли седьмой бит.

0011 - число 3 в двоичной системе

0111 - число 7 в двоичной системе

Запускаю memtester и все становится на свои места:

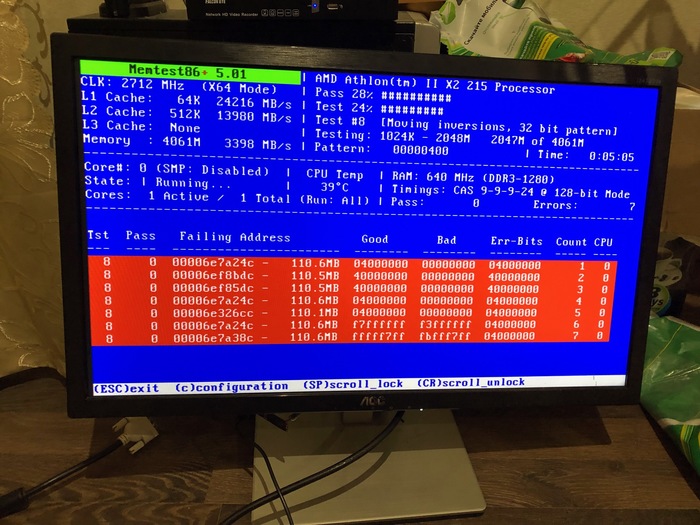

Memtest86 лишь подтверждает вышеописанное.

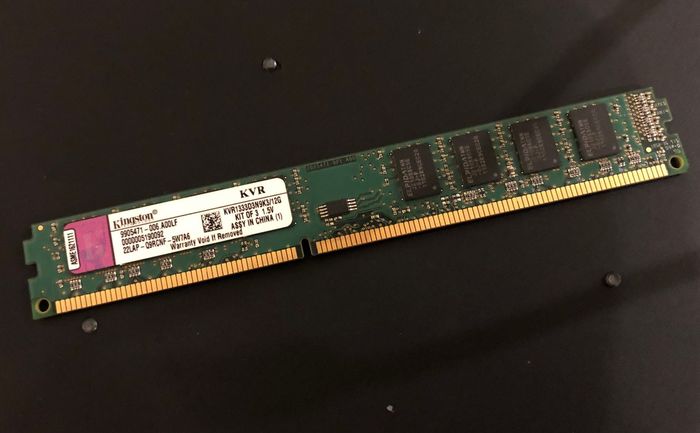

А вот и сам виновник, отпахал 3 года 24/7, гарантийный срок работы 5 лет, если верить интернет магазинам. Документы давно потеряны - прощай гарантия.

Воткнул двухгиговую плашку из хлама, сервак шуршит дальше :)

Вот так, из-за одного бита из 32 миллиардов, приходится выкидывать плашку.

ЗЫ. Подписчикам привет) Многие спрашивают, когда будут посты по видюхам. Отвечаю: годного контента пока нет, в основном рутина из замены чипов и сгоревших предохранителей. Возможно скоро будет оживление GTX260 (да да, тесла из конца 2000-х, но такого я еще не делал).

Здравствуйте уважаемое сообщество ремонтеров! Чем можно объяснить странное поведение ноутбука Asus X555SJ, а именно, при повороте кулера на определенный угол гаснет подсветка матрицы.

ЗЫ. Это не пост с просьбой о помощи, просто столкнулся с интересным случаем и решил поделится с вами. Ответ будет позже, а может и не будет, т.к. занимаюсь им не я :)

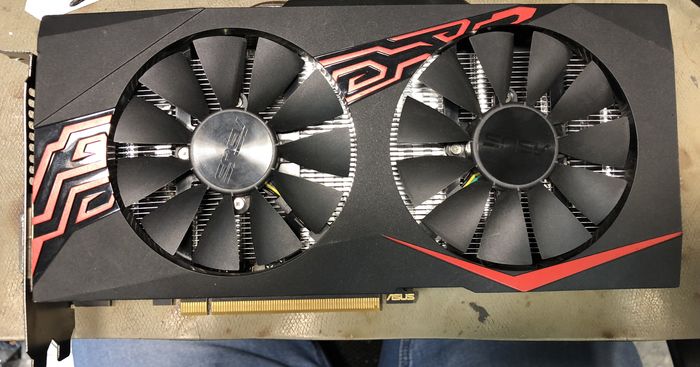

2. Моя карточка с ebay со сбитыми элементами и мертвым видеочипом (Asus GTX1060 6GB). Вот такая:

Первая карточка при включении спустя 30 секунд включала на мониторе черный экран и на этом загрузка останавливалась. В 90% случаев это приговор видеочипу, но в этот раз повезло - просто отсутствовало питание на памяти.

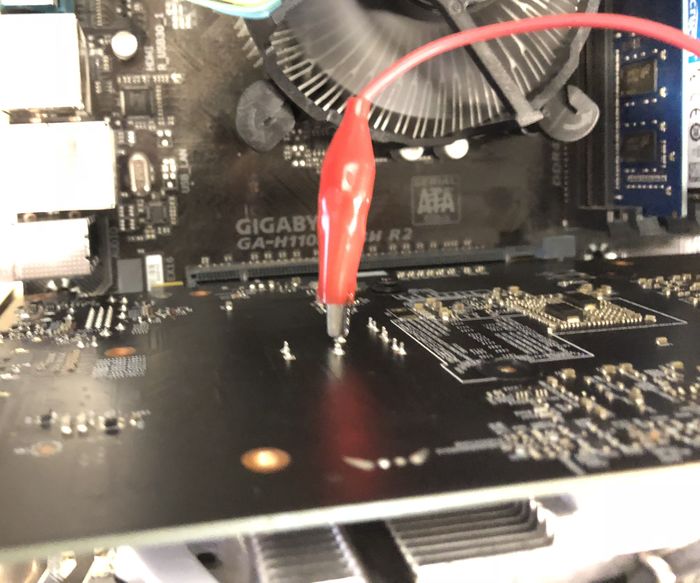

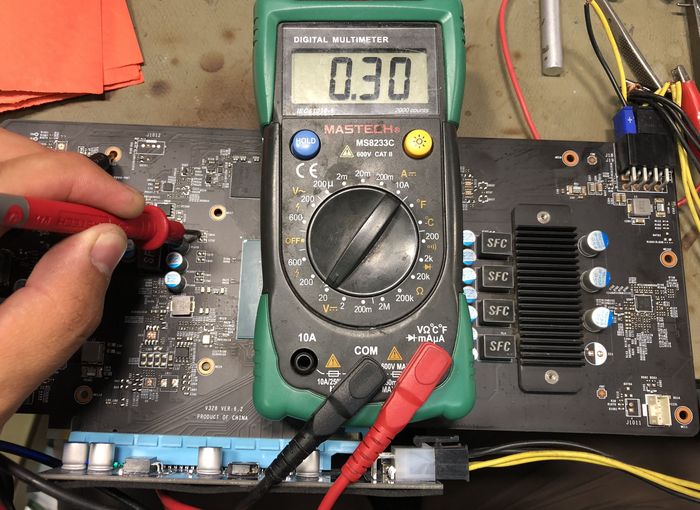

Какие-то 0.3 вольт вместо положенных 1.5. Чтобы убедится, что проблема только в этом, подкидываем питание с лабораторного БП.

Картинка появилась, артефактов нет, значит все ок.

Путем прозвонки мосфетов был найден сидящий на земле затвор транзисторов нижнего плеча, меняем ШИМ контроллер. Стоял uP1537, у меня такого не было, пришлось искать аналог. После недолгих поисков он был найден - TPS51218. Как можно видеть, распиновка полностью совпадает.

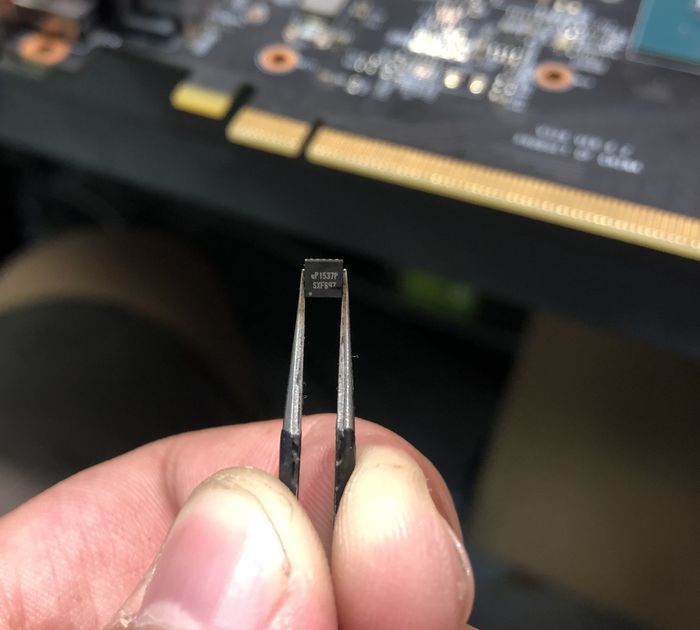

Старый, мертвый

Новый и живой, уже на месте.

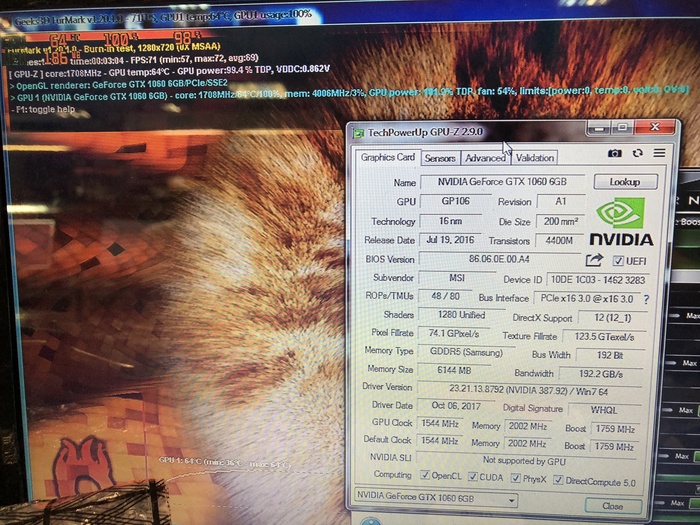

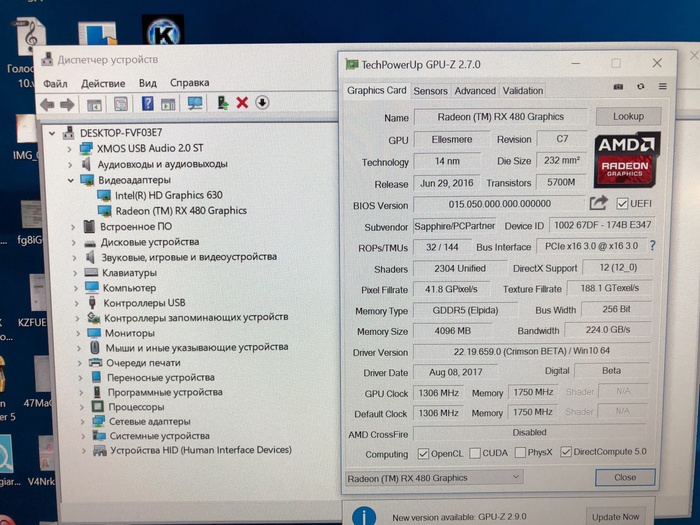

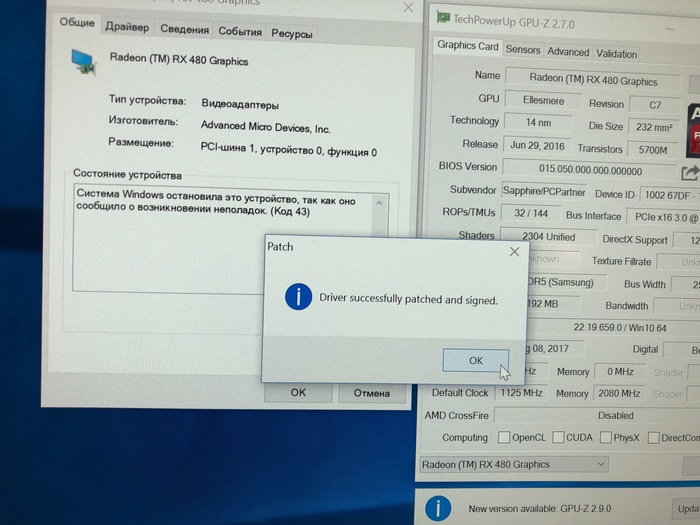

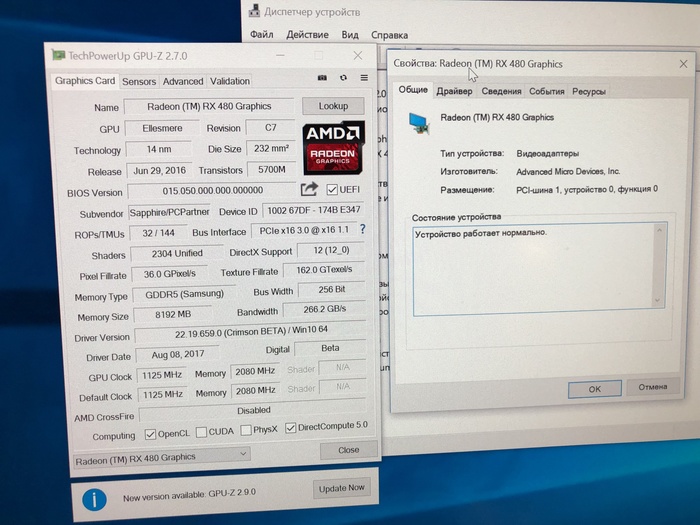

Карта сразу заработала, что не может не радовать.

На этом ремонт можно считать завершенным.

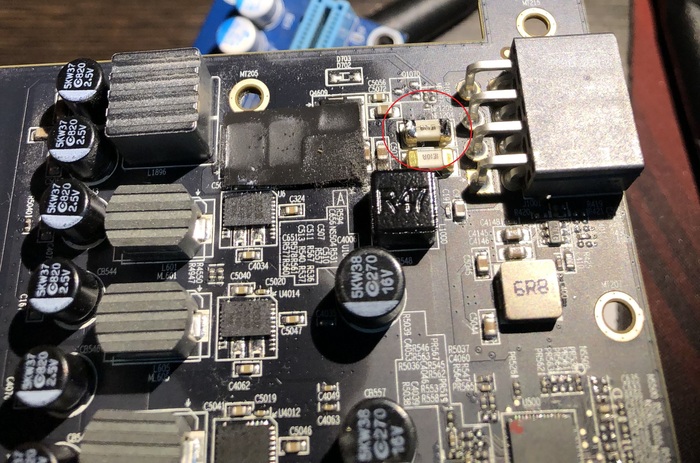

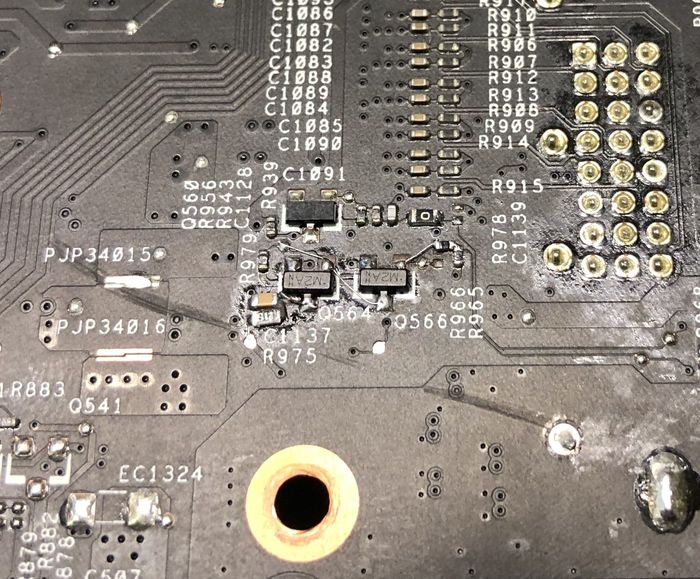

На асусе были сбиты элементы на тыльной стороне платы, номиналы мне подсказал ruv с форума vlab, за что ему спасибо.

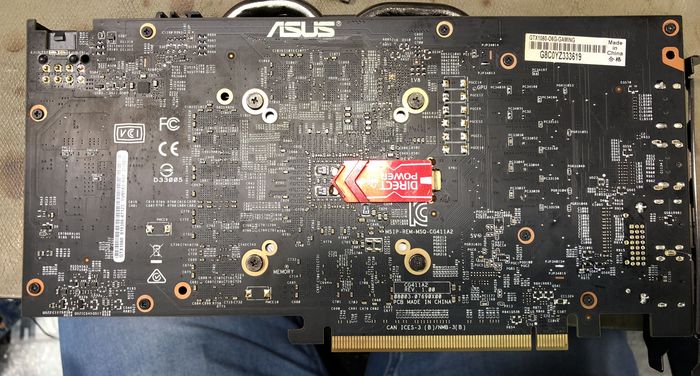

Такой она приехала ко мне.

После восстановления карта вела себя аналогично первой, только питания были все на месте, что меня очень сильно расстроило (умер видеочип), но я давно хотел попытаться превратить 1060 в 1070, и этот момент настал. Все было в наличии (видеочип от 1070 и память), поэтому можно начинать. Вот, кстати, восстановленные элементы.

Теперь самое интересное :) Превращение 1060 в 1070.

Нужно:

1. Видеочип от 1070

2. 2 банки памяти по 8 Гбит

3. BIOS от подходящей карты

4. Подходящая конфигурация страпов (но тк у меня стояла память самсунг 256Мх32, то переделывать ничего не пришлось)

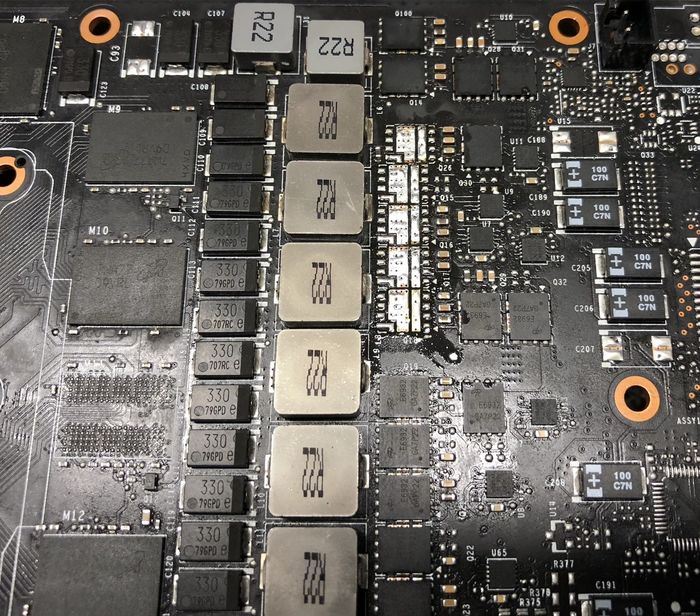

Также необходимо решить вопрос с питанием. На карте распаяно 4 фазы питания GPU, что достаточно для нормальной работы GTX1070. Кто не верит, может посмотреть на плату от Founders Edition :)

Питание GPU построено на 8-фазном контроллере uP9511 и в документации к нему указано

Selectable 8/7/6/5/4/3/2/1-Phase Operation by Hardware Setting.

Т.е. количество фаз настраивается не программно, а аппаратно, так что проблем с этим не возникнет, т.к. GPU все равно сколько там фаз - 6, как на картах асуса 1070 или 4 в нашем случае.

Память у меня была с доноров, просто подобрал такую же, как уже распаяно на карте, благо обвязка вокруг чипов была.

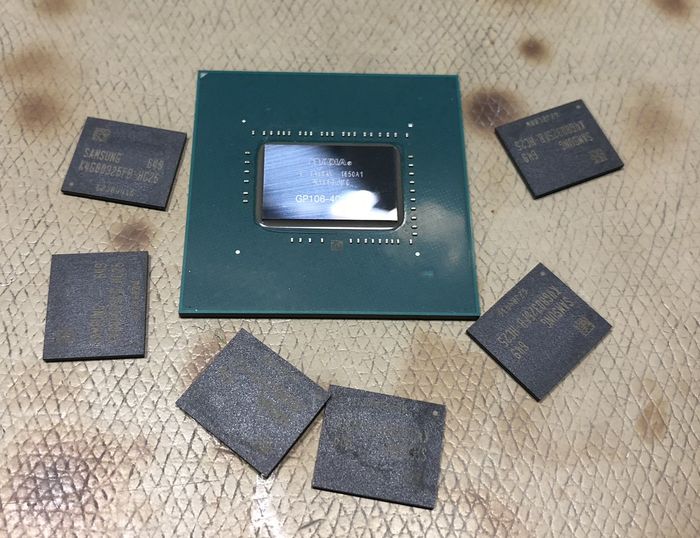

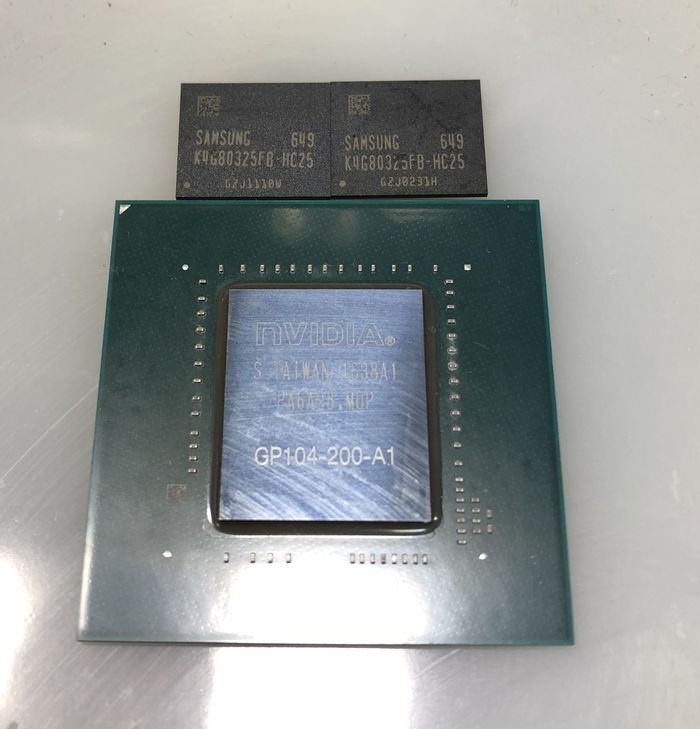

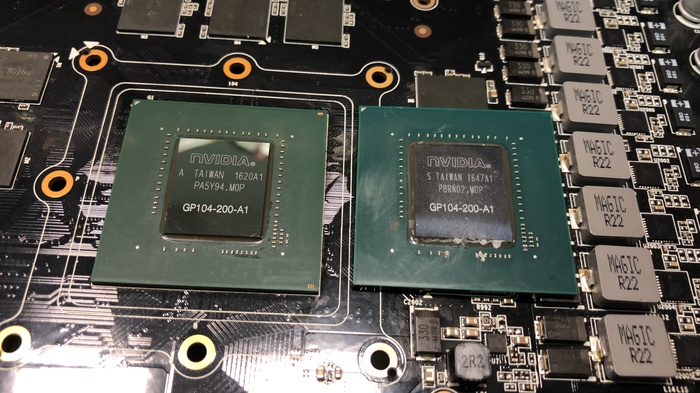

Собственно, свап-компект

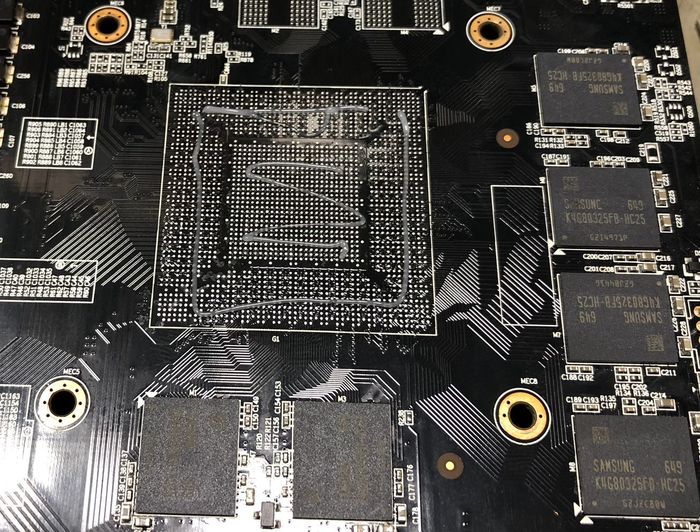

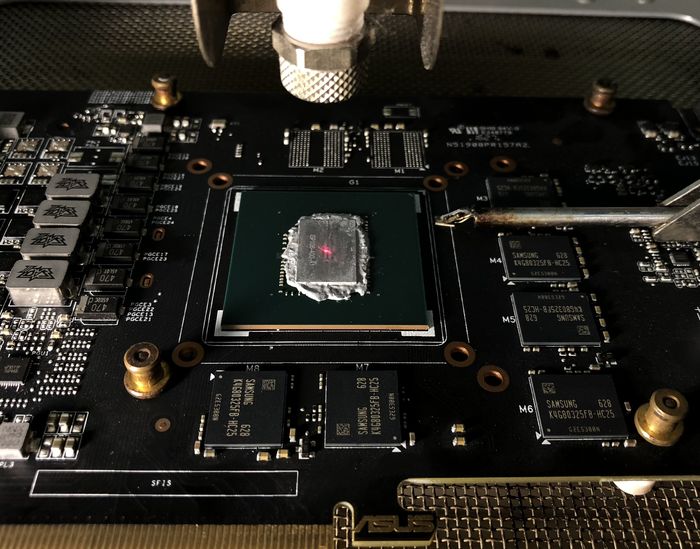

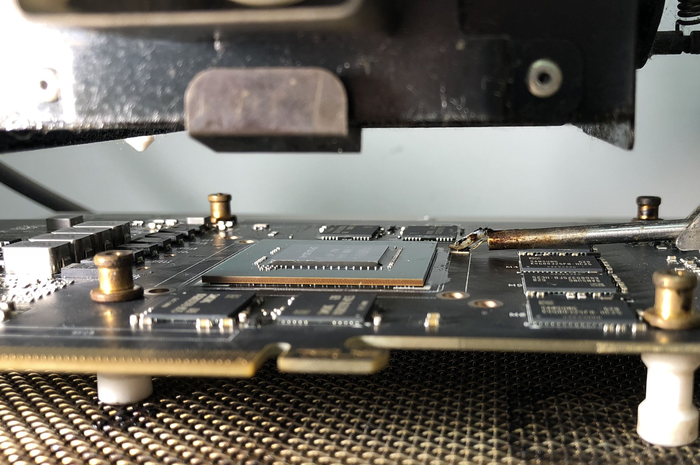

Снимаем старый видеочип 1060

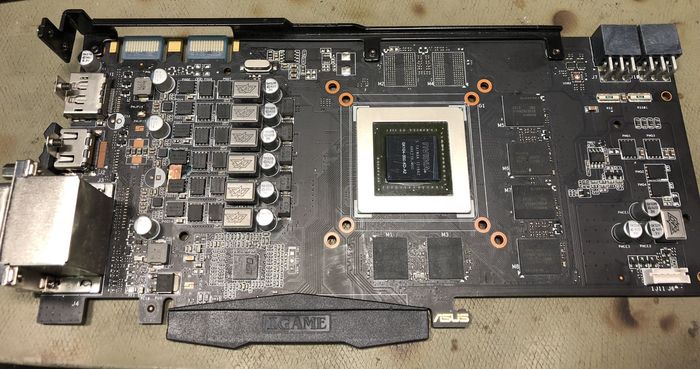

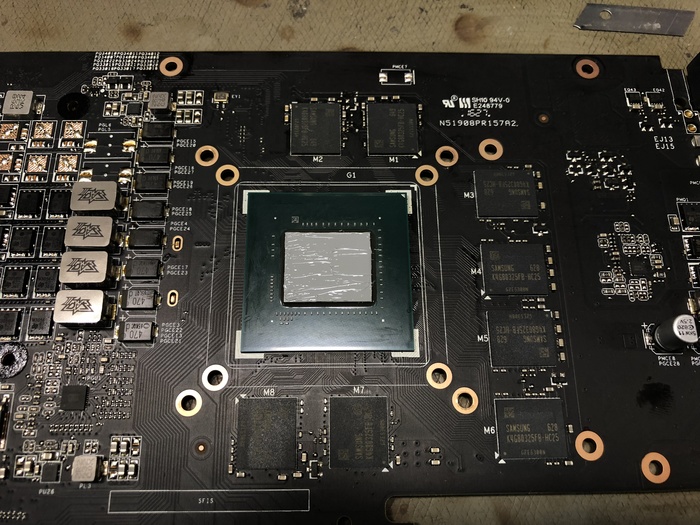

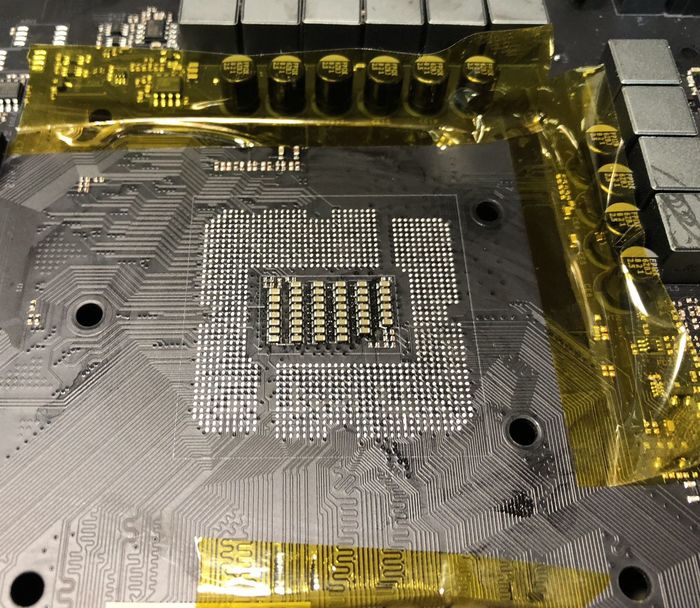

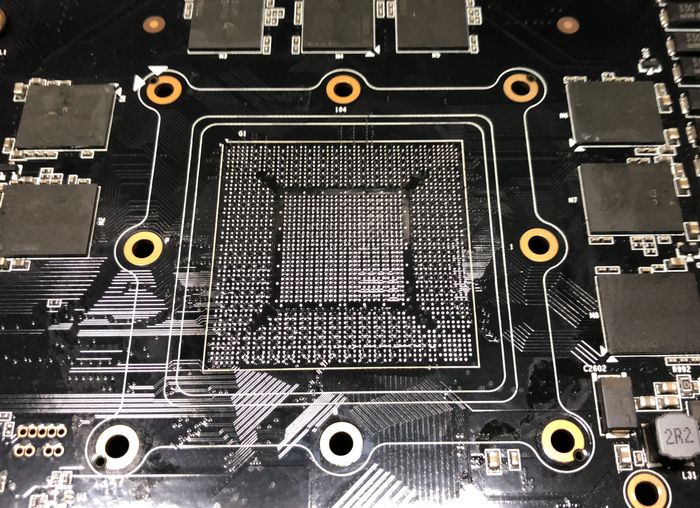

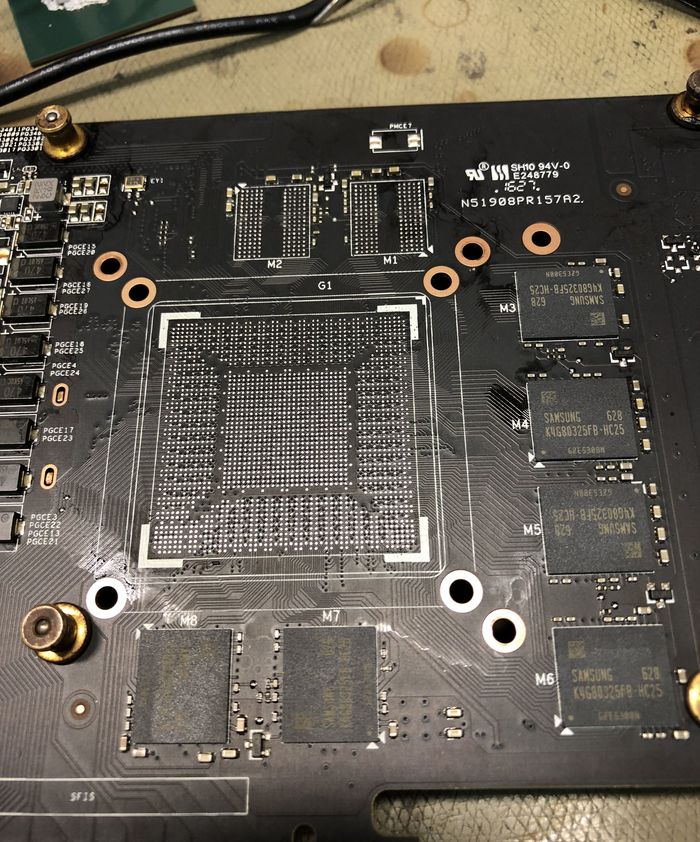

Карта готова к превращению в 1070

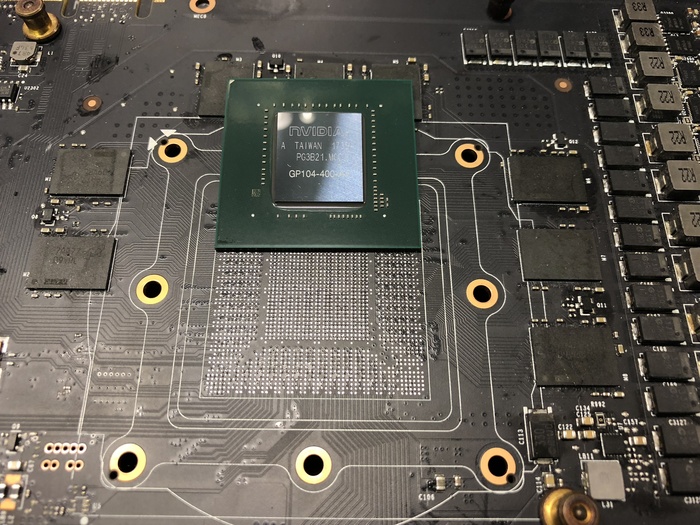

Ставим чип и память

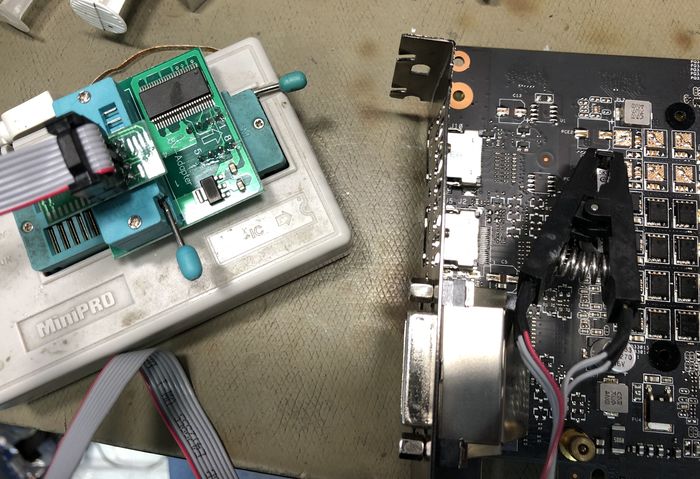

Прошивка BIOS

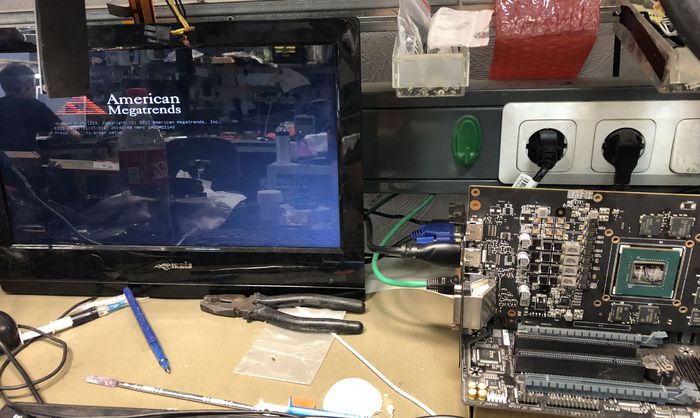

Картинка есть - отлично.

Финальный вид платы

Сборка

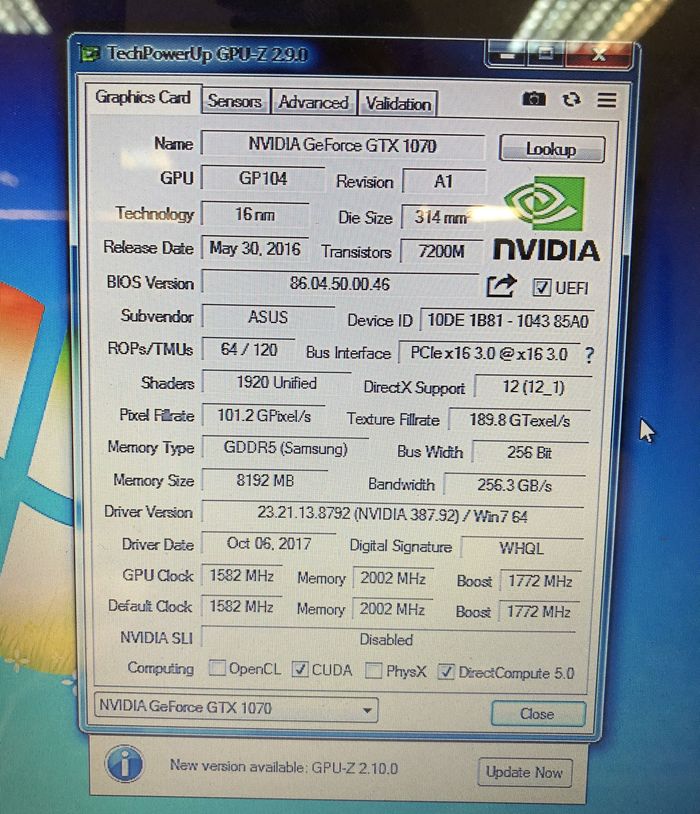

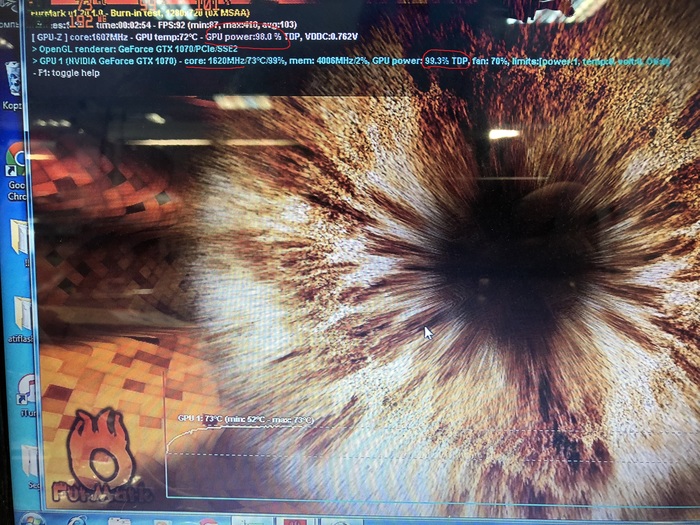

Результат в ОС

Как я и предполагал, 4 фаз питания ей достаточно для нормальной работы. TDP не проседает, частота GPU выше стока.

На этом все :)

iam@kolyandex.su

Замена чипа на 1070

Поиск дохлого драйвера на 1080ti

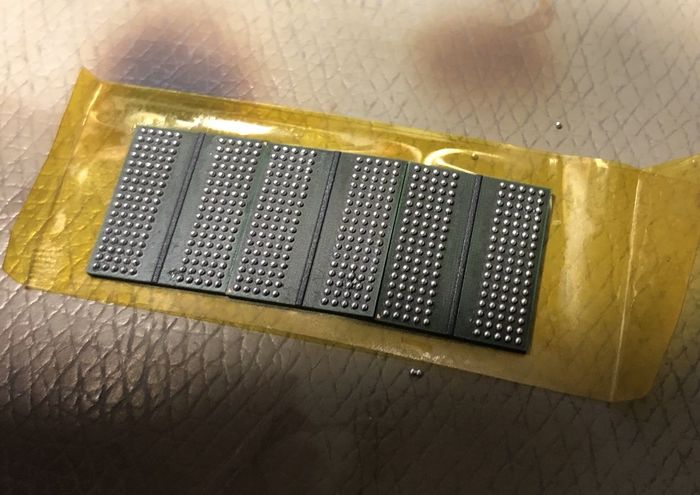

Накатка чипов памяти

Свап-комплект для 1060 6GB

Неразмазанный флюс Martin

Замена чипа на 1080

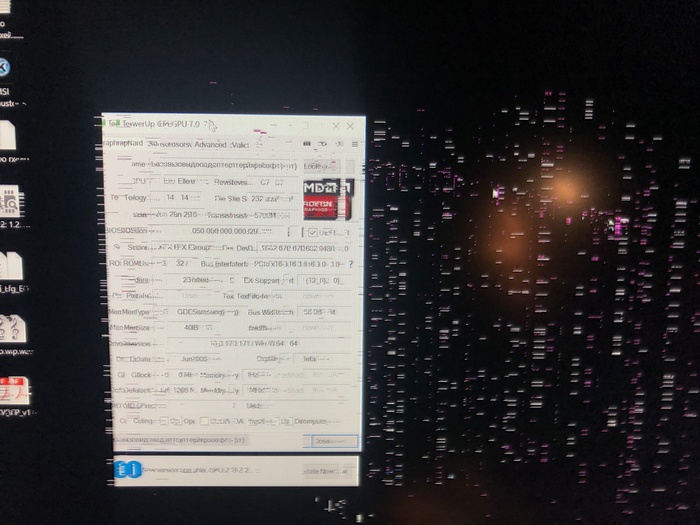

Карта с мертвой памятью

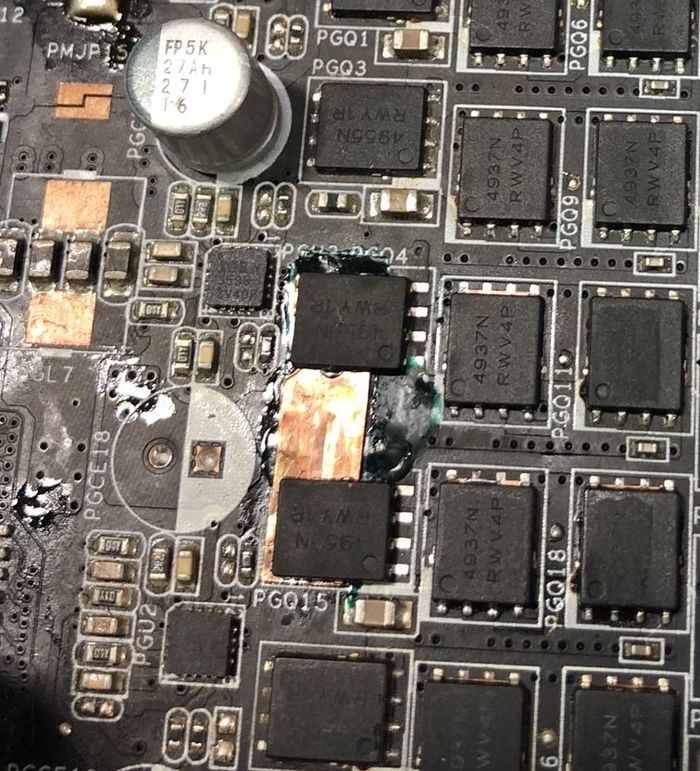

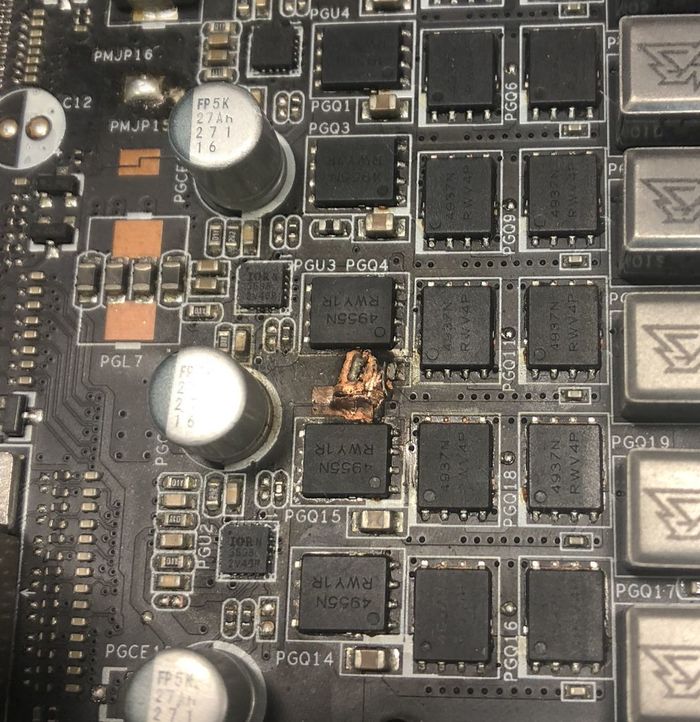

Карта с прогаром. Было

Стало

Оффтоп. BIOS для Lenovo пишут индусы

Замена сокета

ЗЫ. Нужна помощь с Bluetooth-модулем на CSR8645. Надо вытаскивать AVRCP метаданные, кто знает как, подскажите :)
