Привет, пикабушники!

Какое-то время тому назад наткнулся в ютубчике на видосик. Очень зашла идея с гексагонами, но осталось много вопросов к реализации. Стенка как-то банально, гипсокартон абсолютно не практично. Решил что придёт день и буду себе такой шкаф делать ... когда-нибудь, но это не точно. И тут пришёл карантин, изоляция и засранный балкон со шкафом старше меня. Шкаф - твой час пришёл!!!

Было...

После уверенности что шкафу быть, я долго ходил и вынашивал концепт. Но оставался вопрос "А кто мне его нарежет то таким? Как людям объяснить что я хочу видеть в итоге?". Начался поиск софта на просторах интернетов, в которых можно было бы нарисовать макет внутрянки шкафа, а так же разобраться в вопросах фрезерной/лазерной резки.

Софт и макеты:

Вот это был наверное первый случай в моей жизни когда пришлось всё делать по принципу "7 раз отмерь - 1 раз отрежь". Макеты я перерисовывал по раз 10, потому что то у меня двери не открылись бы, то всё рухнуло бы как карточный домик. Потом вообще оказалось что стены на балконе из пенопласта...

Если хорошенько поискать, то можно найти софтину "Базис-Мебельщик" и с ютубом за вечер стать гуру мебельного проектирования (используйте только лицензионный софт). В моём случае, это пришлось перегонять еще в ViyarPro (софтина местного провайдера всего, что выглядит как мебель). Проблема в изготовлении этой части была в том что мне нужно было "продавить" дверь внутрь на 3мм минимум (с учётом кромки), чтобы активировать "пуш" отстрел на открытие двери (понятия не имею как этот механизм называется).

Для лазерной/фрезерной резки, компании просят предоставить векторную графику, или же макет они разработают вам сами за многА денег. Тут на помощь приходит CorelDRAW и пару вечеров подгонки размеров к внутрянке, зарисованной ранее. Диаметр гексагона 165мм.

В вопросах подобной резки, нужно заказывать один раз и наверняка. Дело в том что у них если минимальный заказ, который очень и очень не кислый. Так что если с первого раза что-то не досчитаете/забудете, ради пары деталюжек можно попасть на серьёзную сумму.

Сборка:

Как оказалось, сроки изготовления во всех компаниях приблизительно одинаковые, так что все детали прибыли в 1 день. И тут начался сбор этого конструктора. Внутрянка собралась за час, так как все сверления были заданы еще на этапе проектирования, оставалось только шуруповёртом крутить до конфирматы в нужный дырки засунуть, ну и шкантики конечно.

А вот с фасадной частью начался настоящий пот. В первую очередь нужно было сделать подставки под гексагоны, для эффекта "подвешенности" и протяжки светодиодной ленты (если я надумаю её таки вставлять). Идея с цельной рейкой мне абсолютно не зашла, потому что даже в чёрном цвете её будет видно в щелях, так что решил резать на куски. Всё это билось на гвозди в бушующие двери и закрашивалось в чёрный с балона.

И вот тут началось самое интересное! Никогда, НИКОГДА не делайте шкаф со сложной геометрией в кривые стены/пол/потолок. Даже при том что я сделал поправку на кривые руки/кривые петли/кривое всё ... кривой пол со стенами сделали мне нервы. Состыковать закрытие/открытие дверей и дверц антресоли - это всё равно что зубочистками пытаться замок вскрывать.

Гексагоны, в количестве 165 штук, проставлял по уровню, на двусторонний скотч с "проставками" в 0.8мм из оставшихся шкантов. Да, качество этих "проставок" оказалась в районе 0, но ничего другого на данный зазор под руками не оказалось ((

После чего все отверстия от шурупов были зашпаклёваны и зашкурены (как смог, дабы не оторвать гексагоны от шкафа). Немного вам моей пыльной задницы)

Внутрянка была немного обклеена меламиновой кромкой на термофен. Открытие дверей сделал на дешманский магнитных "пуш" механизмах (что-то дороже брать уже жаба душила).

Покраска:

Для окраса фасада, использовал вот такие краски. Ошибкой было то, что я не загрунтовал фанеру что привело к огромным косякам и необходимости крыть в 100500 слоёв.

Ну и собственно результат. Куда же без вахи))))

Смета:

Спасибо всем кто дочитал, может быть с этого поста кому-то что-то будет полезно или мотивирует заняться дома чем-то полезным!) Не болейте!

P.S: Да, я знаю что в цвете "фанеры" он более органично вписывался в балкон, но идея была не в этом...

Привет пикабушники!

Прошло наверное больше 7 лет с момента как я познакомился с бэком вахи, Ересью, открыл для себя, что Starcraft оказался клоном этой прекрасной вселенной и загорелся идеей собственного ростера. И вот только спустя 7 лет я смог начать сей процесс (купил стартер) и хочу похвастаться моей первой минькой, сошедшей с моего маленького конвеера) Можно бросаться ссаными тряпками)

И хоть у меня есть кодекс, маркировку септа я не наносил пока что, ибо ничерта в них не разобрался) Так что если тут есть таурасты, напишите плз что такое септы, нужно ли замарачиваться с ними, и нужно ли соблюдать цветовую схему септ, описанных в кодексе?!

Выкрашенный стартер думаю выложу через месяц-два, ибо как-то совсем много времени у меня уходит на одну миньку...

Спасибо!

Один товарищ показал мне нехитрый способ очистки айкоса, который почему-то не описан в мануале по использованию сия аппарата (обычную очистку упустим, все и так её знают). Способ прост, достаточно разобрать внутрянку колпачка. Почему я решил тут об этом написать? Да потому что я олень и сам об этом не догадался. Думаю таких как я хватает и может быть кому-то пригодится.

Очищать этот колпак нужно не так часто как "шахту" с лезвием, но тем ни менее очень нужно, потому что там находятся основные воздуховоды.

Фото колпачка айкоса 3.0. Так же это проверялось на 2.5. Сразу скажу что выбить нутрянку не так то и просто, она держиться на внутренних 4 "зажимах". UPD: Вытаскивать его нужно по направлению к расширенюю колпачка. Я скручивал угол полотенца и проталкивал его в отверствие до щелчка (в айкос 3 на полотенце еще и палочкой придавить пришлось, уж больно надёжно оно там сидит).

Обратно она вставляется в 2 шага: сначала на лезвие, потом сверху колпачёк, так точно не промажете.

Самое забавное в том что айкос нигде это не указывает, а новые колпачки стоят просто каких-то больных денег (~16$). Ну маркетинг наше всё.

Ну как бы всё, чистеньких вам курилок. Спасибо.

Note: название девайса заменил, ибо оригинальное находится в чс из-за спама.

Привет пикабушники!

Не так давно наткнулся я на пост: Как я игровой комплекс для котят сделала. И что-то посетила меня мысль, а почему бы и нет) так что спасибо тебе @FunFoxStudio, что заставила пыль с инструмента сдуть! Начал я процесс изготовление за месяц до дня, когда пора будет забирать котейку с питомника, так что размеры подгонял чисто интуитивно.

Сразу скажу, что проект у меня получился не бюджетный, лишких/завалявшихся материалов у меня не было, так что абсолютно всё покупалось. Смету покажу в конце поста.

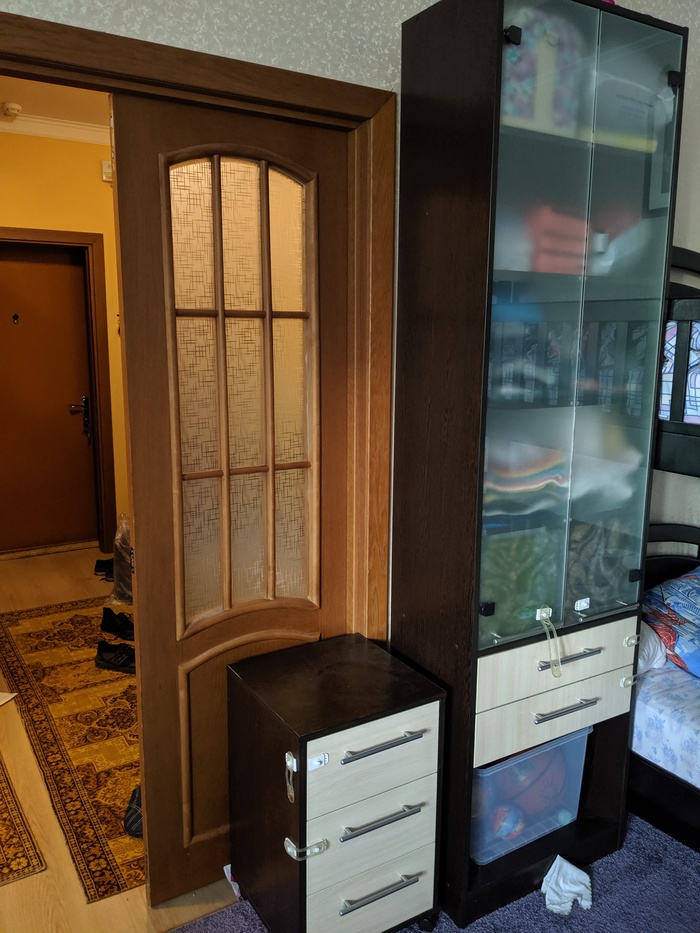

Одной из самый важных причин, того что я решил домик делать самому, это абсолютное отсутствие места в квартире куда его можно было бы поставить. Поэтому пришлось его нахлабучивать поверх важной/незаменимой тумбочки с самым нужным барахлом.

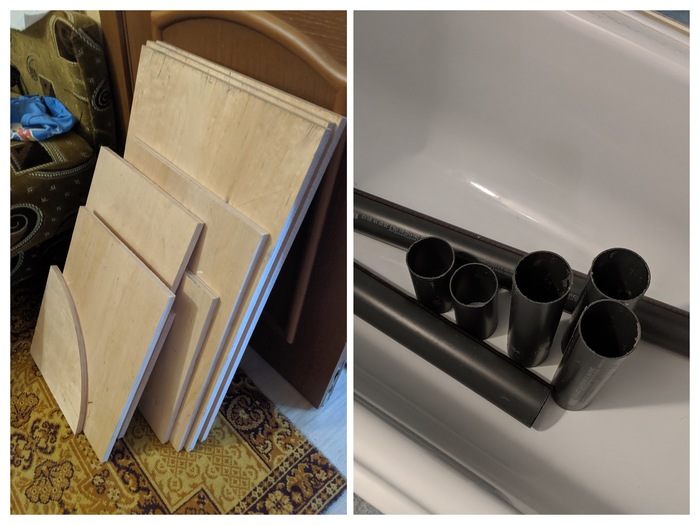

Дальше начались походы в строй-магазины за сопутствующими материалами. Так как котейка у нас будет не маленький, выбор пал на фанеру 15мм и водопроводные трубы Ø 75мм. Основной фанерный распил был оформлен в магазине, по заранее заготовленным размерам.

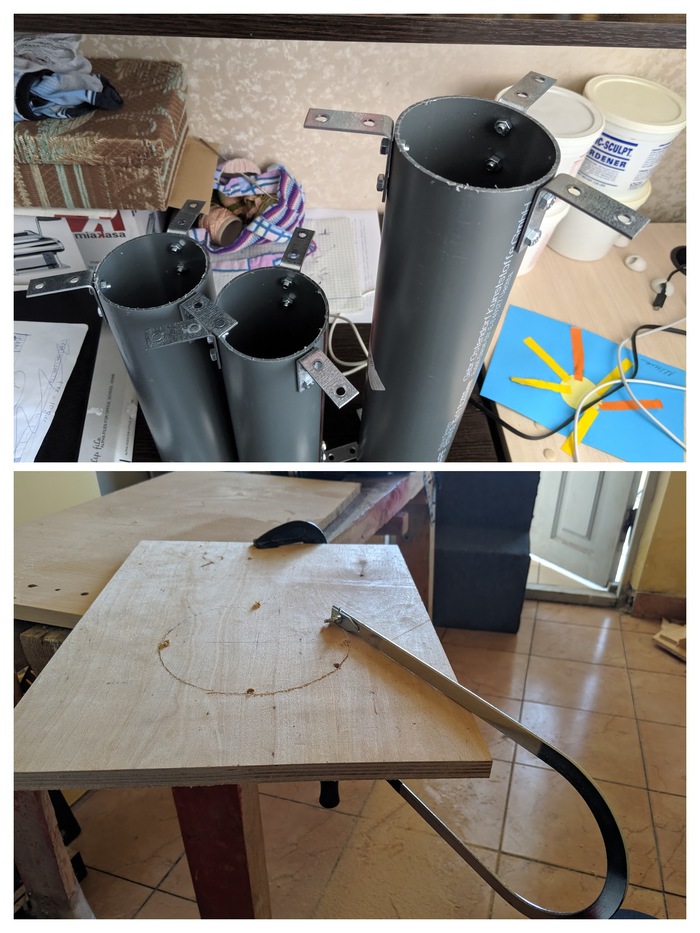

Далее, трубы оснащались уголками, а фанера доводилась фигурной резкой посредством механического лобзика.

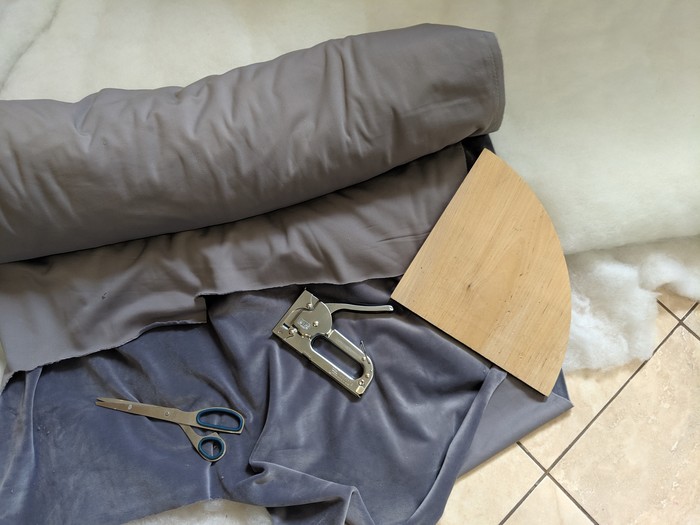

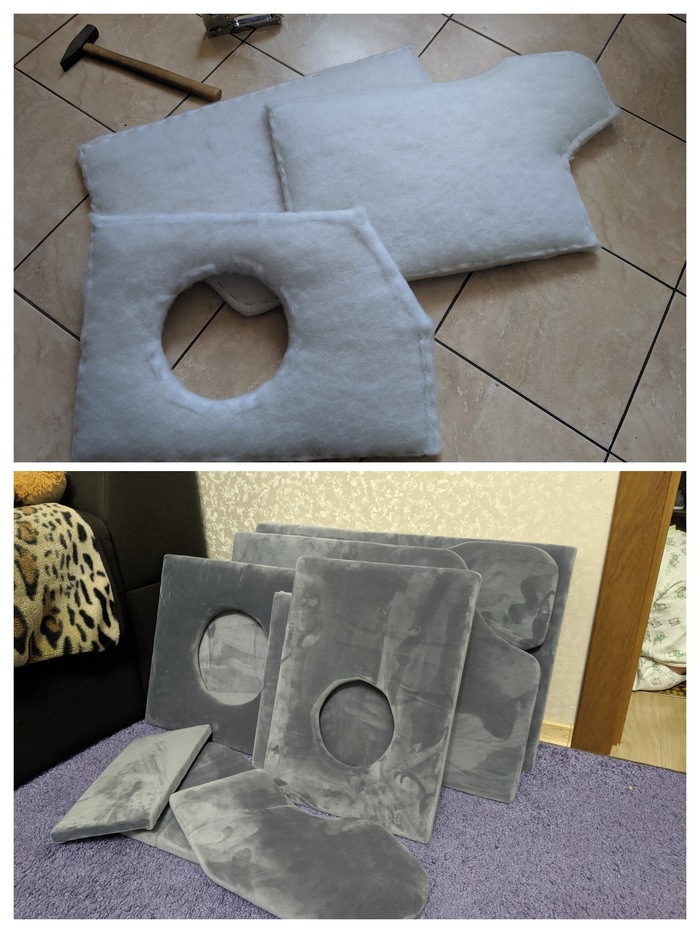

В качестве оббивки поверхностей был выбран плюш, а в подкладку пошел синтепон 150мм. На лицевые поверхности синтепон укладывался в 1 слой, а на горизонтальные, которые будут топтаться лапами - в 2 и в 3 слоя (внутрянка домика).

На то чтобы добротно обшить всю поверхность, у нас ушло около 2500 скоб, так что ими лучше запастись от души. Так же обтяжку тканью реализовать в 1 лицо имхо абсолютно нереально, на помощь была призвана жена, так что внешняя оббивка абсолютно её заслуга))

Для когтеточек был приобретён джутовый канат Ø 8 мм, в количестве 150м. По предварительным подсчётам на полную обмотку труб должно было уйти ~110м (продаётся от 50м). Ну и собственно начался процесс сборки...

При планировании и дальнейшей сборке домика была допущена одна фатальная ошибка - не были заготовлены отверстия для конфирматов. В результате сверление через ткань и синтепон превратилось в ад адский, и привело к неприятным смещениям наполнителя в местах сверления.

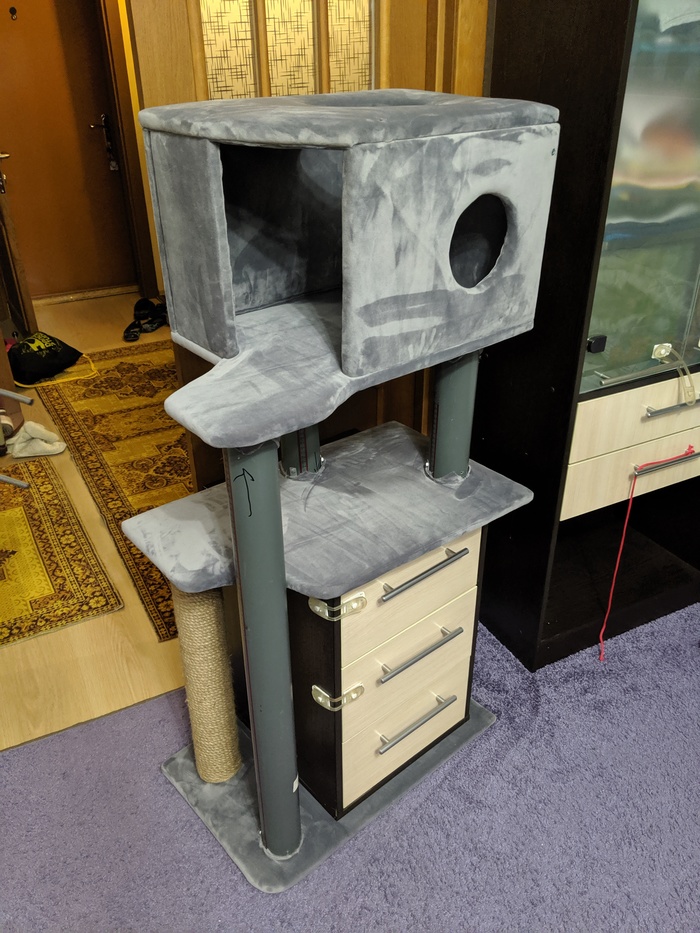

И вся эта конструкция, для надежности, притянута к шкафу.

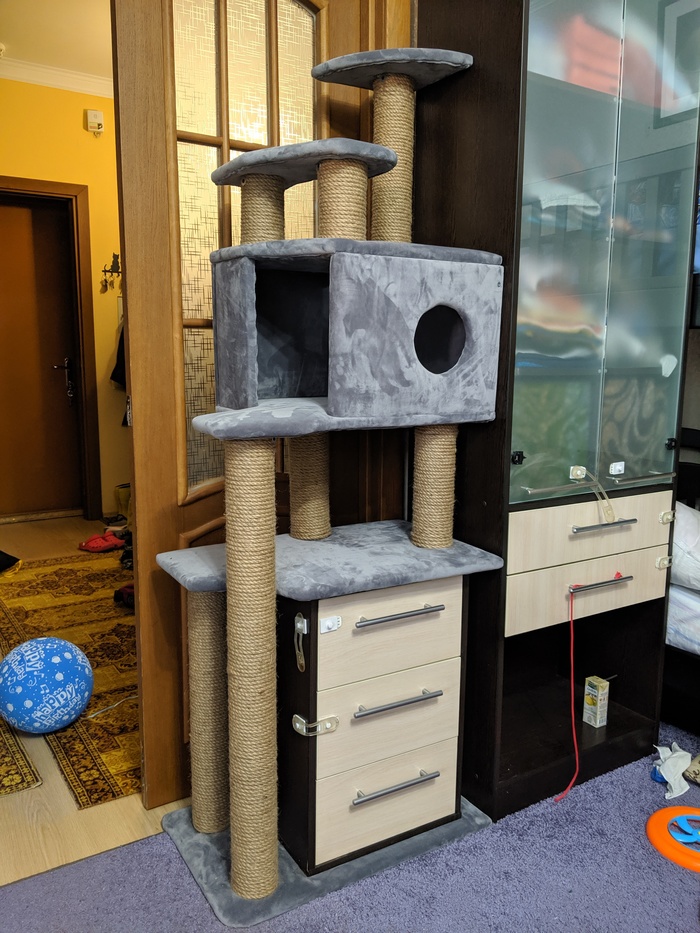

По размерам:

- высота комплекса: 170 см;

- основание: 65 х 40 см;

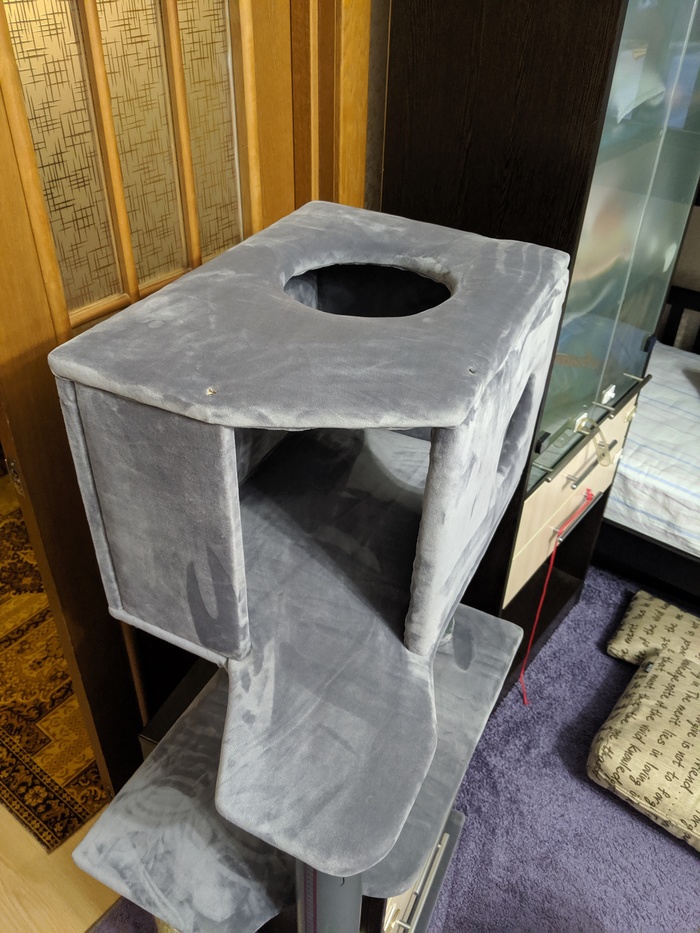

- домик: 50 x 35, высота домика 30 см (внутреннее пространство);

Краш-тесты получили наивысшие оценки)

*насильно туда никто никого не запихивал*

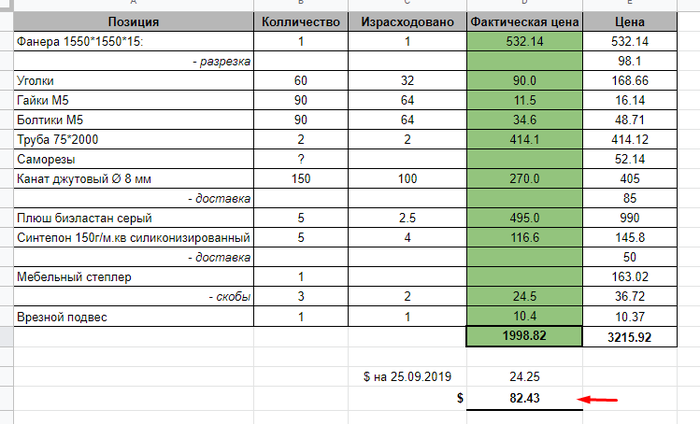

Ну и что получилось по цене. С материалами я местами перестарался, так что попытался вывести фактический ценник. По курсу на дату, грн на $ вышло ~83$.

Котейка еще в процессе акклиматизации, так что заказчик пока в домике не поселился)

Всем спасибо кто дочитал!)) Надеюсь кому-то это было полезно)
