Как я уже писал в предыдущем посте, не у всех телефонов одинаково меняется микросхема флеш-памяти. нет, конечно физически все одинаково: снимаешь старую микросхему, чего-то с нее считываешь программатором, берешь новую, записываешь в нее что-то, впаиваешь в телефон, прошиваешь его и все гуд. На деле же не всегда так радужно, а особенно быстро.

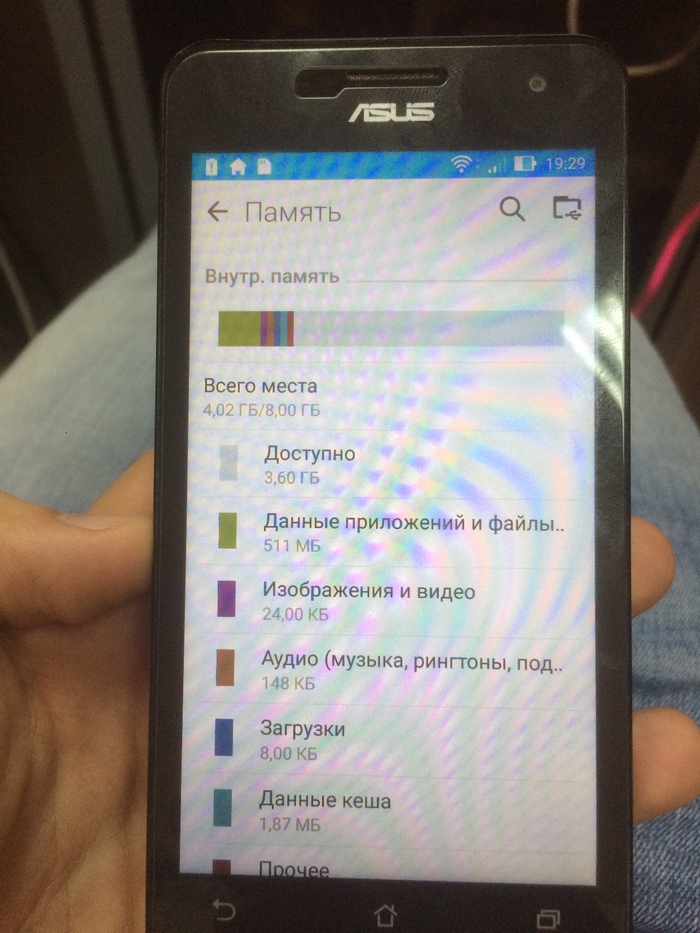

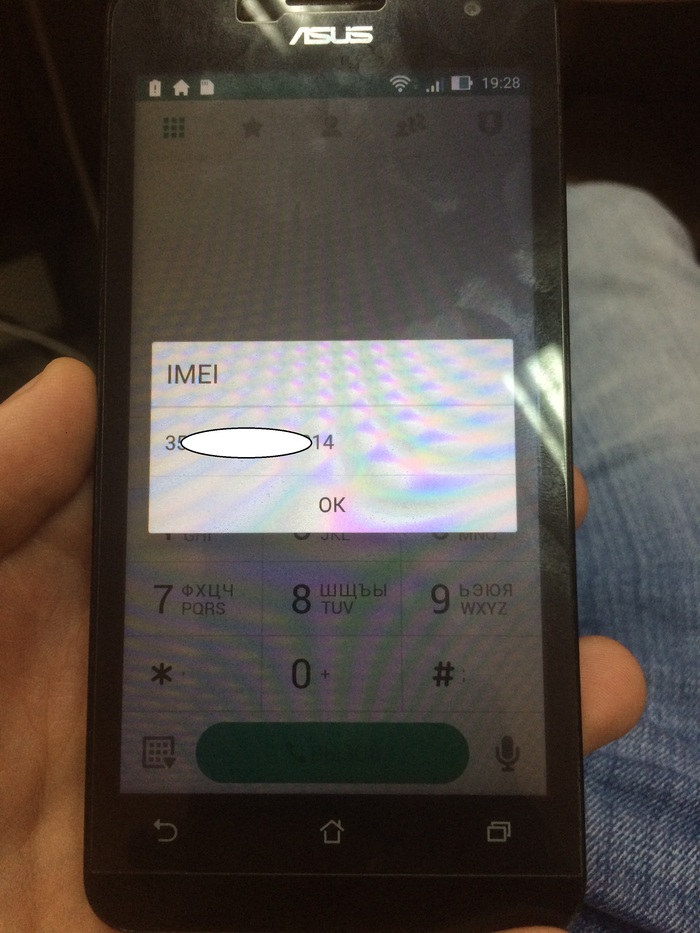

Например, в данном случае получилось вот так

имеется asus a500kl, который сыплет ошибками в рекавери, и разумеется не включается.

В глобальном смысле, в таком случае, проблема с emmc практически всегда, либо с питанием флешки что-то не так, либо с самой микросхемой (в отвале пайка или отработала свой ресурс, ушла в какой-нибудь спец. режим). Естественно, прошивку унужно исключить до копаний с железом.

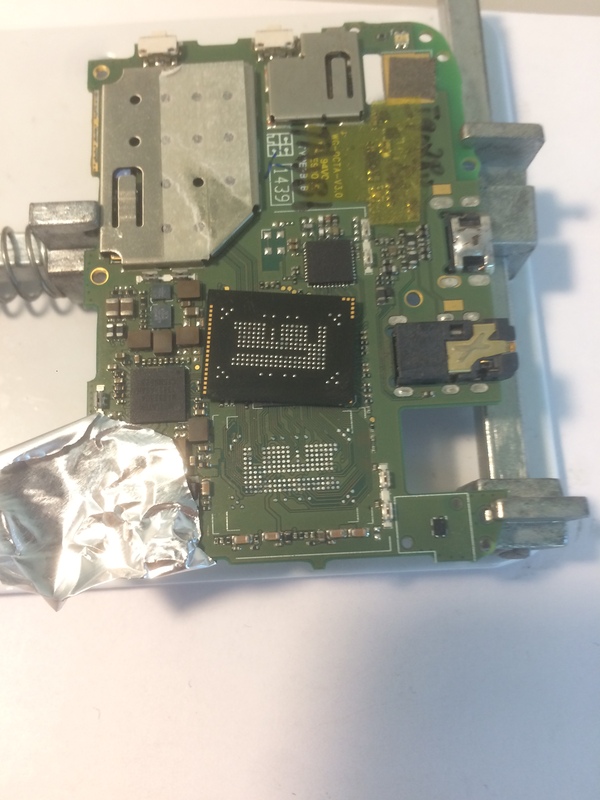

снимаем микросхему, никаких опасностей в виде компаунда поблизости нет, поэтому все делается достаточно просто.

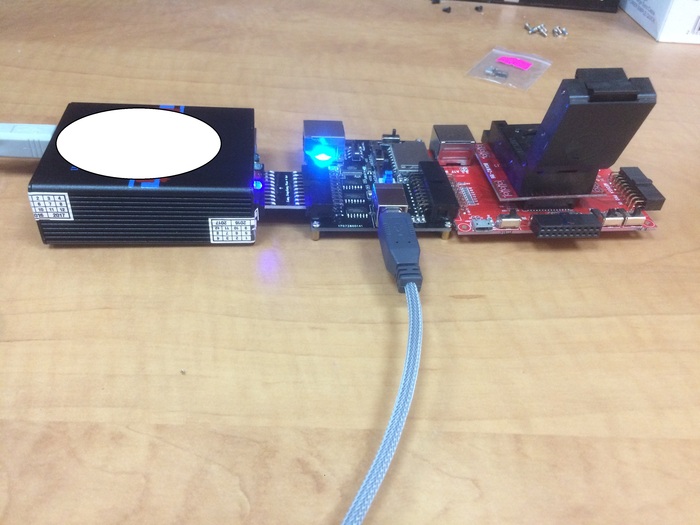

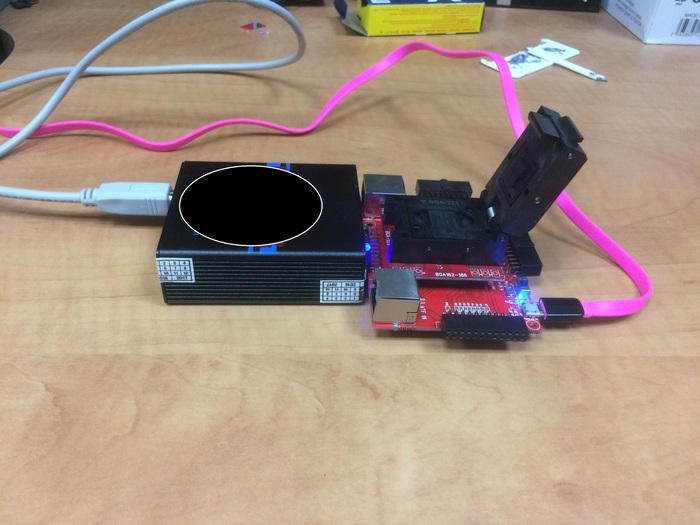

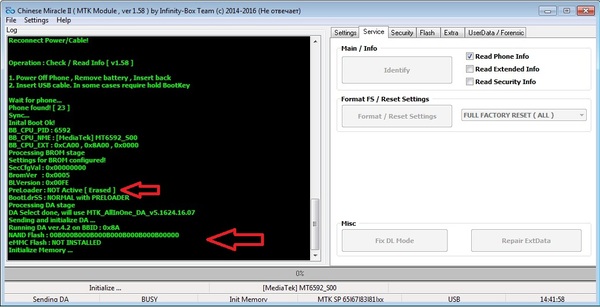

Огромный плюс - считался дамп, с ошибками, но несколько Гб удалось достать вот этой приблудой

Как я говорил ранее, флешки программно на разных платформах и от разных производителей телефонов меняются абсолютно по-разному. В данном случае, допустим, без нужных разделов считанных с родной флешки, которая устанавливалась на заводе, не возможно было бы восстановить имей, а соответственно и телефон оказался бы дорогим плеером максимум.

т.к мне повезло и часть дампа удалось считать, то берем новую флешку, записываем дамп в нее на программаторе, впаиваем телефон , обновляем по.

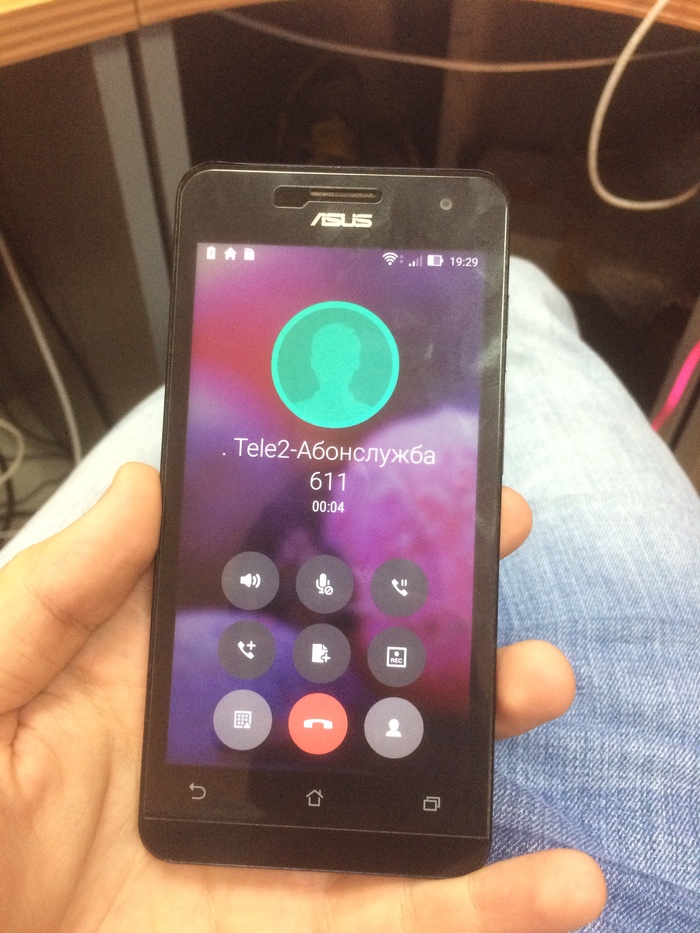

и вжух. все работает.

на самом деле нет!

с момента установки новой флешки и до картинки сверху прошло около недели, с небольшим перерывом, мозгострадания. за это время флешка снималась пару десятков раз и пробовались разные варианты.

Хоть телефон и не новый, но он оказался не особо популярным, поэтому в ремонте с данной проблемой тоже бывает не часто. Если ближе к сути, то единственные 2 варианта восстановления, с вливанием нужных разделов с дампа поддержки в родной дамп (пффф..кому нужны эти подробности !?) оказались не подходящими мне, т.к телефон запускался, прошивался, но после прошивки слетала таблица разделов и телефон падал в 9008 порт.

Поэтому пришлось эксперементировать и находить другой, подходящий вариант решения. К счастью в этой история хэппи энд, хоть и не полный,а частичный, т.к 16Гб флешку так и не удалось установить по найденному способу, не говоря уже о описанных (телефон включался, видел все 16Гб памяти, но после прошивки все равно падал в 9008), поэтому пришлось довольствоваться малым, но тоже неплохим результатом.

Этого поста не было бы, если бы чуть-чуть не хватило терпения. в геморойных ремонтах иногда надо брать перерыв, потому что частенько замыливается глаз, когда долго занимаешься одной проблемой.

P.S: где можно адекватных копирайтеров найти по данной теме по приемлемым ценам? (не для данного ресурса разумеется) не 100р/1000символов

Когда людям надоедает менять тачи, дисплеи и разъемы, есть 2 пути развития в сфере ремонта моб. техники: либо в ширь и открывать 3-5-10 точек по ремонту телефонов, сажать туда вчерашних студентов, которые будут снимать "сливки" по модульному ремонту, соответственно относиться к этому уже как к бизнесу и исключить процент прибыльных, но геморойных ремонтов, которые требуют зачастую индивидуального подхода, и которые не возможно поставить на поток без реальных объемов. Второй путь - в глубь. нужно закупаться коробками для прошивки телефонов, покупать поприличнее паяльное оборудование, выбирать микроскоп, под которым можно работать часами, тратиться на трафареты, хорошие флюсы, нормальные паяльные пасты, изучать матчасть, изучать очень много матчасти, и все равно производители преподносят каждый раз новые и новые тонкости, которые ты попросту не можешь знать, если у тебя не монобрендовый ремонт.

Есть конечно еще тема с АСЦ, но это уже все давно поделено, на каждый регион есть квота на количество АСЦ по определенным брендам. И все хлебные бренды уже давно разобрали, а субавторизация приносит больше гемороя, чем дохода. Если в 2005 достаточно было иметь 5-7кк русских рублей и заполучить авторизацию нокиа, сониэриксон и самсунг, то сейчас даже имея деньги можешь заполучить только дырку от бублика, без каких-то очень крутых разве что связей (с которыми проще более прибыльное направление развивать).Но это мы отвлеклись.

Как вы уже поняли гораздо выгоднее, с точки зрения заработка в этой сфере, иметь несколько точек, со слабыми специалистами, чем одну, но с хорошими. К тому же эти самые хорошие специалисты чаще всего не очень любят руководителей как таковых, понимая, что данная сфера очень проста в организации и если ты действительно имеешь немного в голове мозгов, а не просто раздутое чсв, то через годик, в свободном плавании, будешь в серединке пищевой цепочки.

Именно из всего вышеописанного вытекает такая простая аксиома: очень много говносервисов, маловато хороших ремонтников одиночек, и совсем мало действительно крутых сервисов, в которых собраны офигительные специалисты (там чаще всего руководитель практически боженька, потому что могёт в индивидуальный подход к каждому).

За все время работы в данном направлении бывал во всех описанных конторах, и после большого перерыва, связанного со сменой деятельности, вновь в теме.

- Э, мужик, че там про рутину ?

Так вот, если ремонтировать не только модули или 1 бренд, то практический каждый ремонт - это интересный (если тебе конечно нравится эта деятельность) и не стандартный случай.

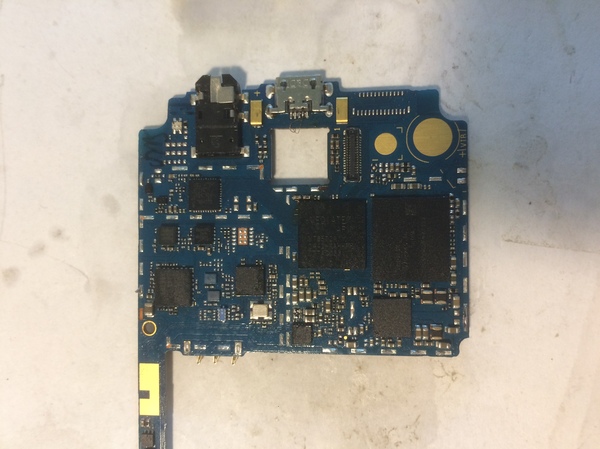

Имеем на входе Huawei Honor 3 с проблемной микросхемой памяти

Телефон, если не изменяет память, висел на заставке. Он якобы прошивается, но также висит на заставке

Вроде бы пока все стандартно.

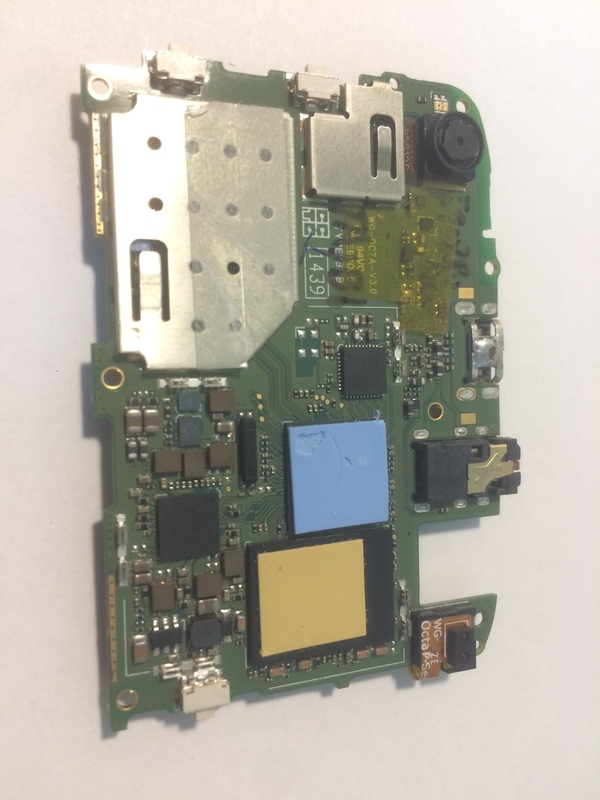

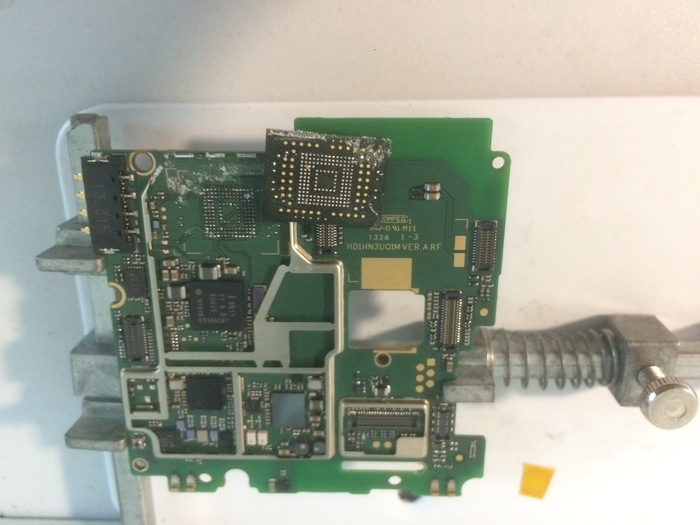

Снимаем флешку, она на мягком самсунговском компаунде, поэтому снимается без проблем

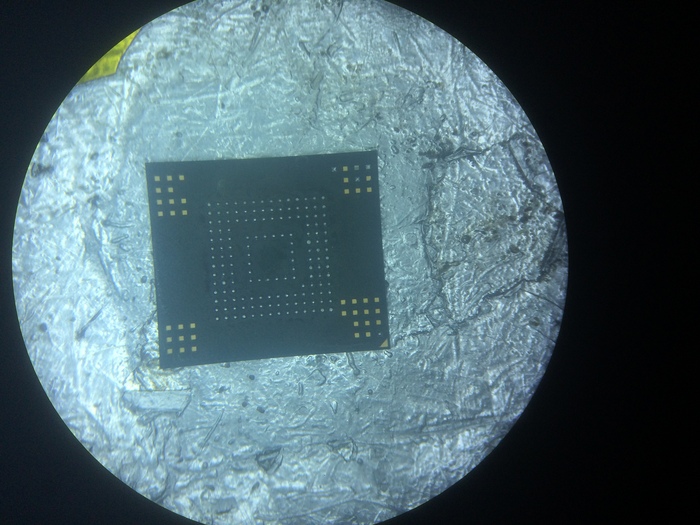

подключаем к коробочке, флешка определяется - хорошо, дамп сливается - отлично. писаться не хочет - это конечно плохо, но не страшно

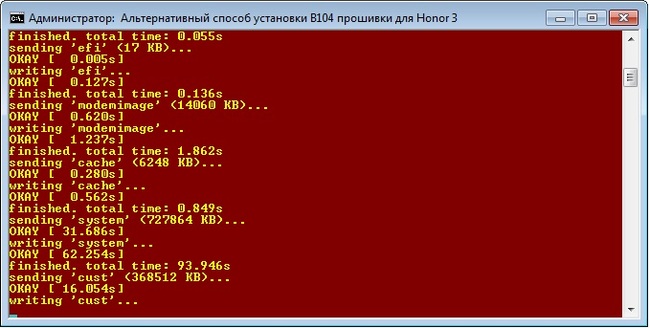

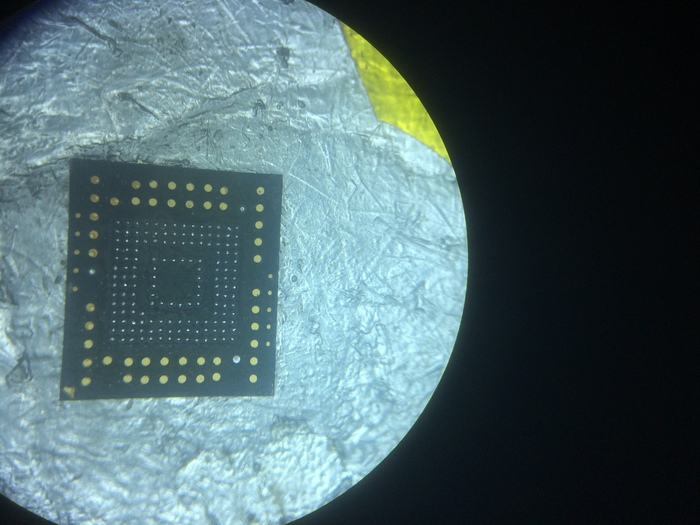

снимаем какую-то первую попавшуюся флешку с донора, записываем дамп, впаиваем в телефон, прошиваем

и вуаля работает, только что-то без имея. на тот момент я грешил на саму микросхему, т.к с донорами не густо заказал из китая ту, что стояла в телефоне изначально, отложив пока на полку телефон.

На удивление почта стала работать значительно лучше, чем 2-3 года назад и гостинцы от желтолицых друзей пришли быстро.

Меняю флешку, а имей не появляется. Немного взгрустнулось и понял, что легкой кровью не отделаться и придется изучать может какие разделы с поддержки надо пролить или чем-нибудь имей поправить. Ведь замена флешки только аппаратно на всех телефонах одинакова. А программно, не дадут мне соврать, другие участники сообщества, практически каждая линейка телефонов имеет свои особенности. и не только зависит от типа процессора, но и от производителя и даже один производитель на разные модели ставит разную защиту от нас. Поэтому всему требуется индивидуальный подход.

Пробуем поправить имей другой коробкой, и видим то, что софт не находит модем.

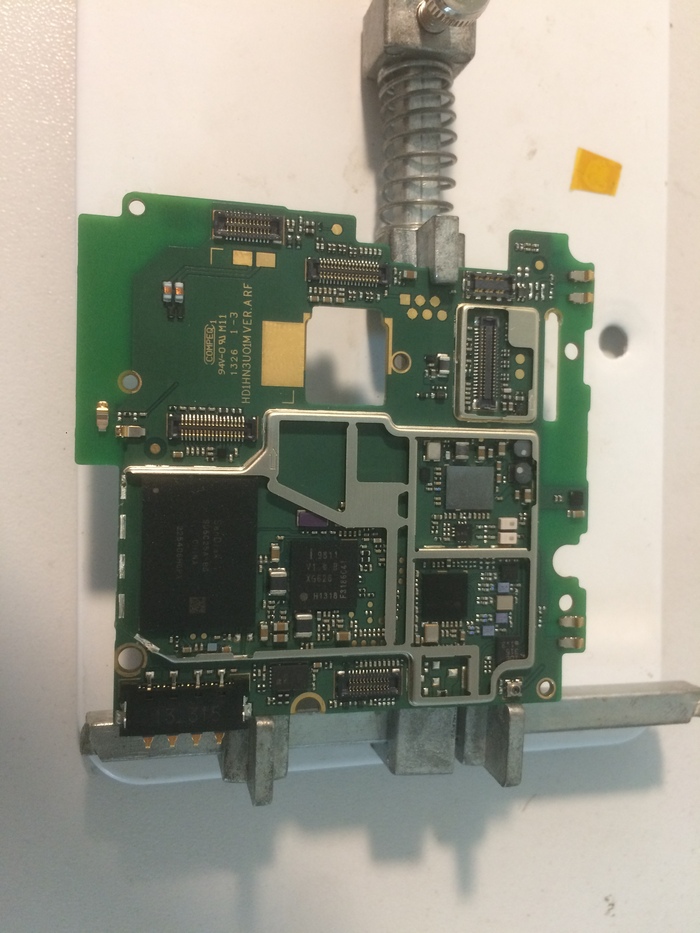

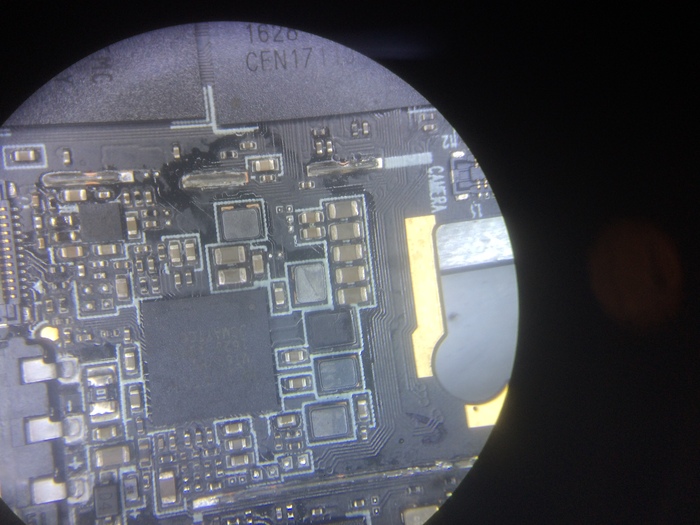

Модем рфдом с флешкой, без компаунда. поэтому не думаю, что мог его как-то угреть.

из минусов имеем прямо под модемом такой процессор на компаунде, а значит риск и его отреболить появляется.

Но другого-то выхода нет, поэтому снимаем модем

реболлим и ставим на место

Звонит, имей есть.

Хорошего начала недели всем!

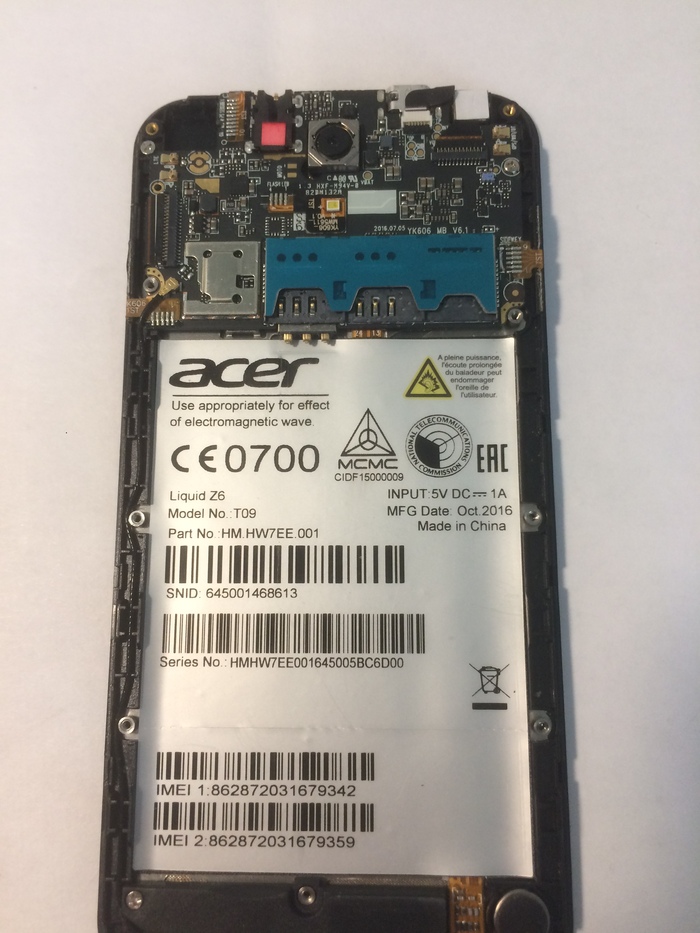

Капля воды - много это или мало ?! Для Acer Liquid Z6 (T09) оказалась достаточно. Не помогло даже то, что сознательный гражданин сразу, как только телефон упал в воду, вытащил АКБ, а чуть позже разобрал и просушил его феном. Вроде бы все действия сделаны правильно, но результат все равно один - телефон не работает. Точнее он работает, включается, звонит, все функции в порядке, кроме одной - после того, как у телефона гаснет подсветка через какое-то время он перезагружается и так бесконечно.

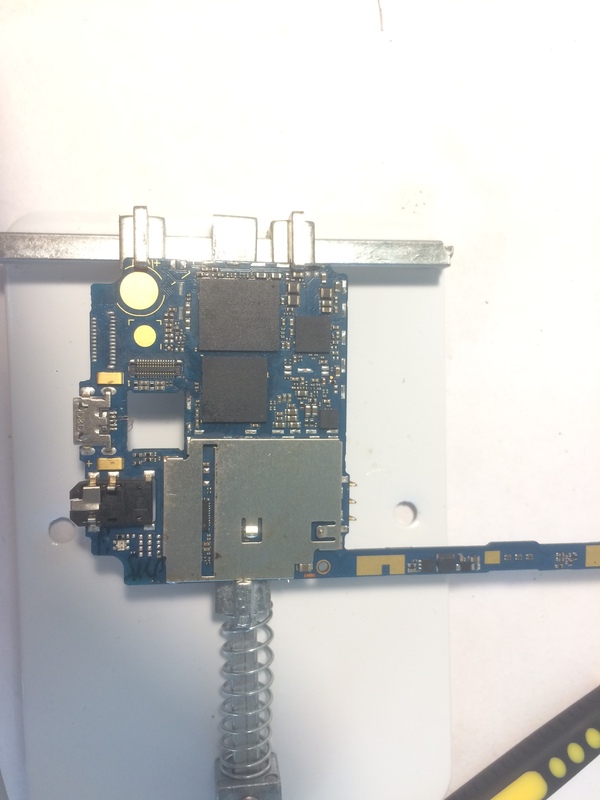

воды было действительно мало и именно это напрягало! потому что без видимых повреждений и такую не четкую неисправность сложно локализовать. облазив плату очередной раз и ничего не заметив уже хотел было прошить, но решив посмотреть снизу микросхем, на сколько это возможно, обнаружилось

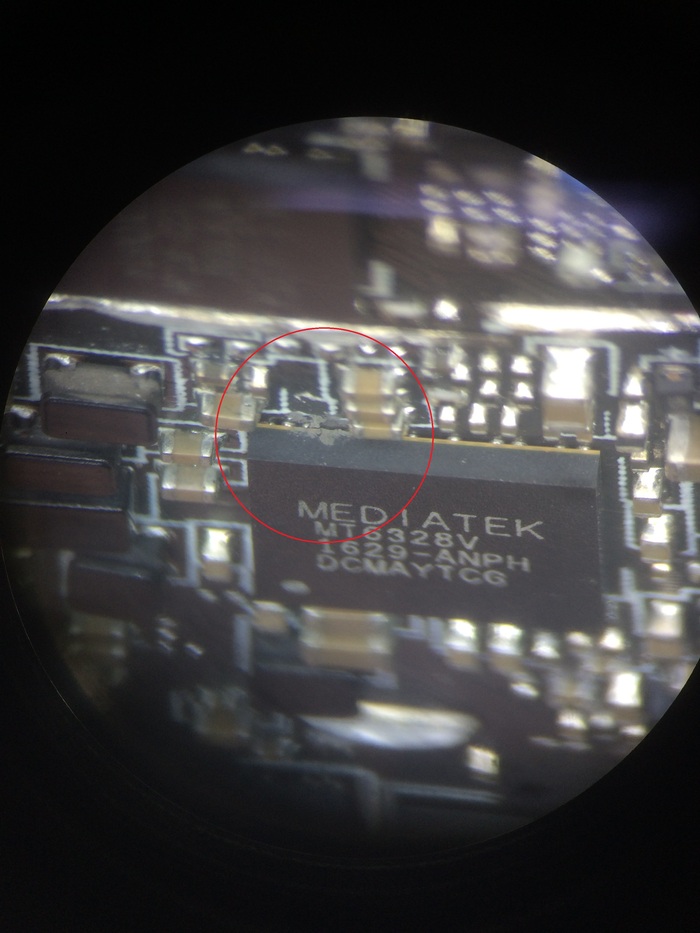

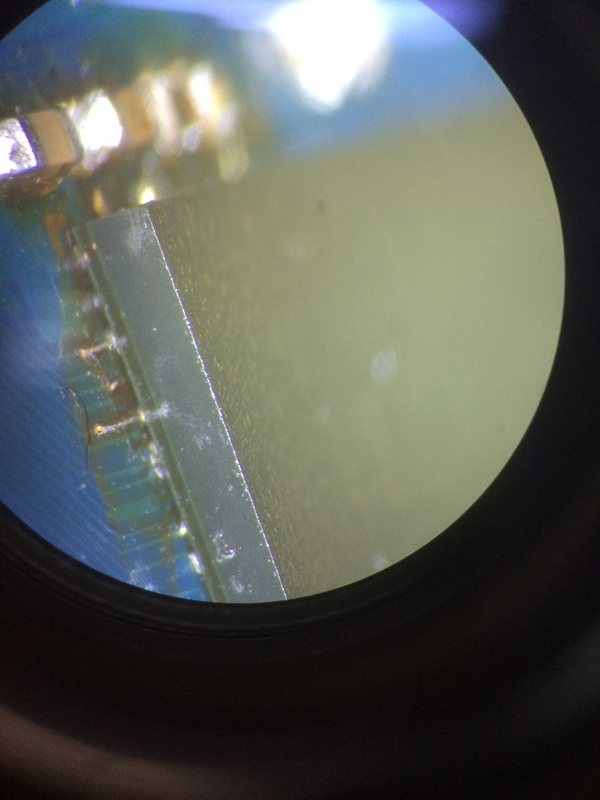

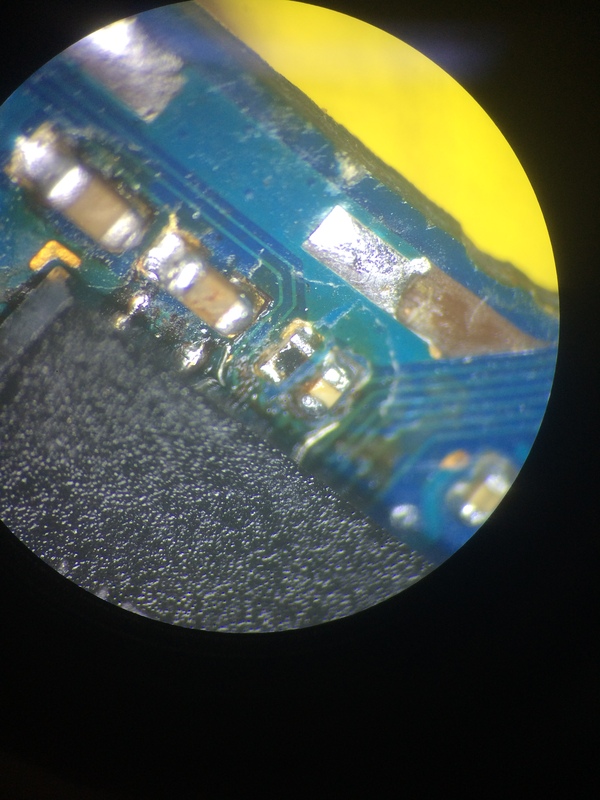

Да да, именно вот эта капля воды под контроллером питания превратилась в коррозию

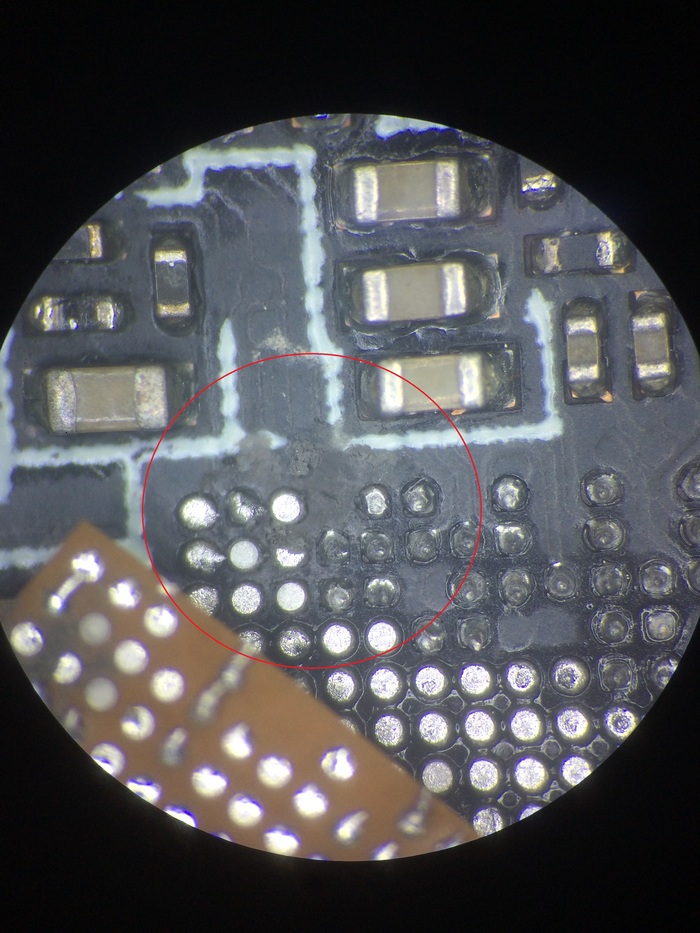

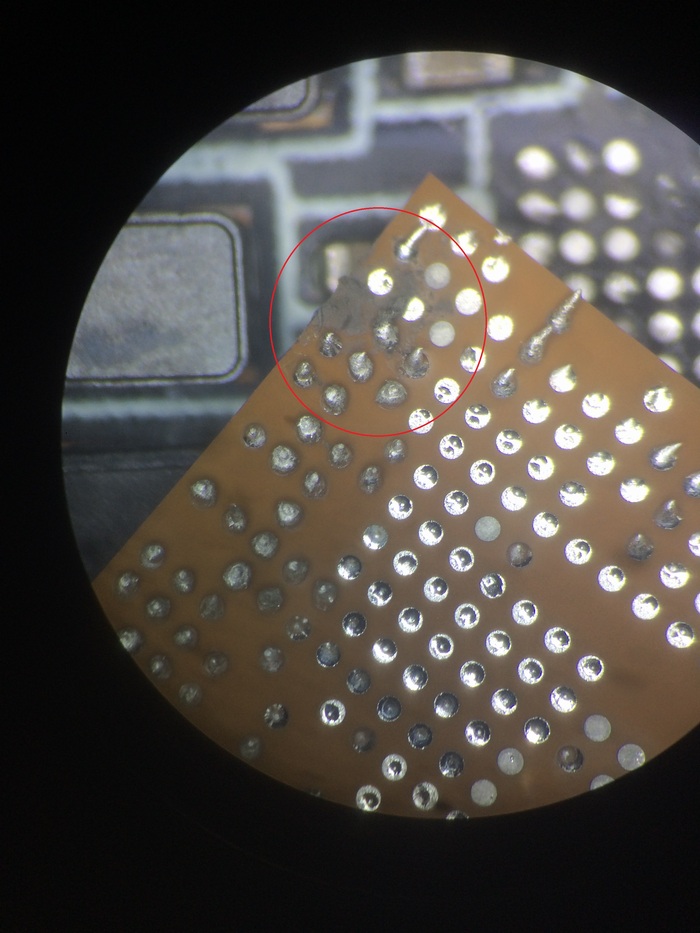

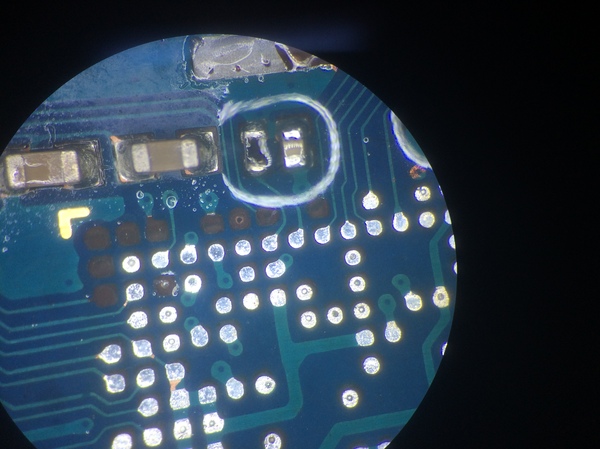

сняв контроллер картинка стала проясняться

вот из-за этого телефон не мог уйти в спящий режим и экстренно перезагружался (почему именно это был спящий режим, а не какая-то другая причина - оставлю 2 нудных видео в комментариях - до и после)

а дальше все стандартно - зачищаем ненужное олово с пятаков

реболлим микросхему на свинец

устанавливаем обратно

и ставим защитные экраны по фэншую

всем кексиков на выходных!

За окном мерзковатая промозглая погода. люди на улицу лишний раз не высовывают нос, а если и высовывают, то исключительно по делу. Одним из бедолаг стал мой будущий клиент, которому пришлось, под моросящим дождиком, добираться до подходящего сервиса, чтобы починить свой несвоевременно почивший девайс. highscreen power five во время разговора начал нагреваться и выключился. Владелец оказался весьма сознательным и даже раскрутил свой телефон, чтобы снять АКБ (для чего вообще АКБ стали делать не съемные ?! какая в этом техническая надобность ?!)

Имеем практически 2А потребления, а это многовато будет для выключенного-то телефона

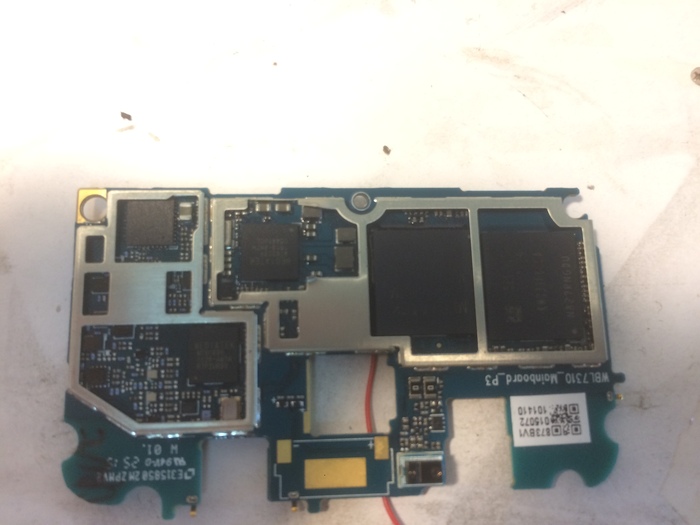

Проц, флешка и даже контроллер питания производитель залил компаундом, а значит совсем не планирует, чтобы его телефоны кто-нибудь даже попытался осмелиться ремонтировать в АСЦ. Ну а нам-то чего, поэтому приступим...

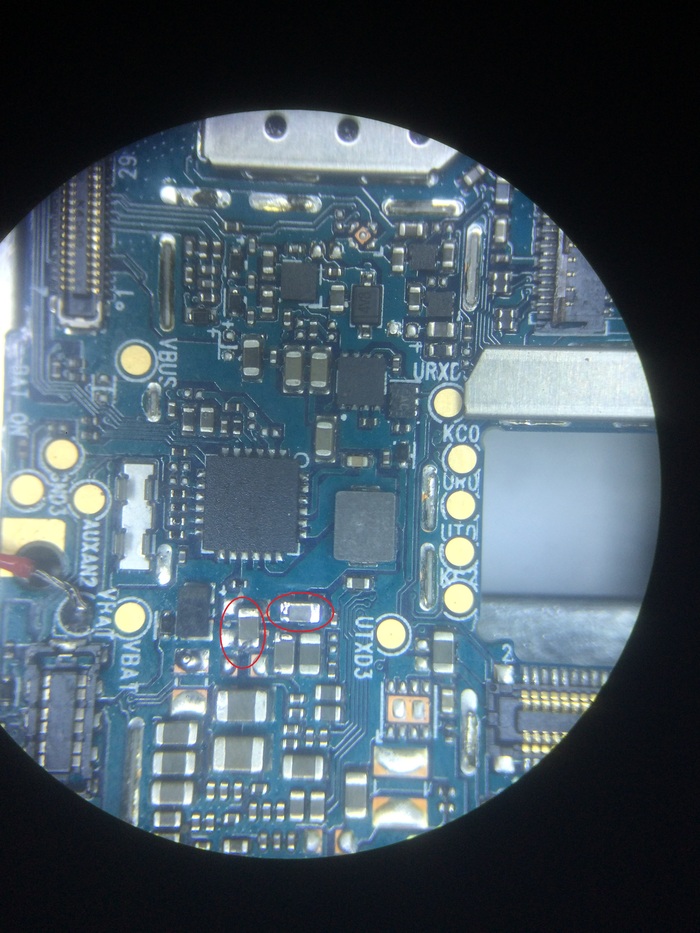

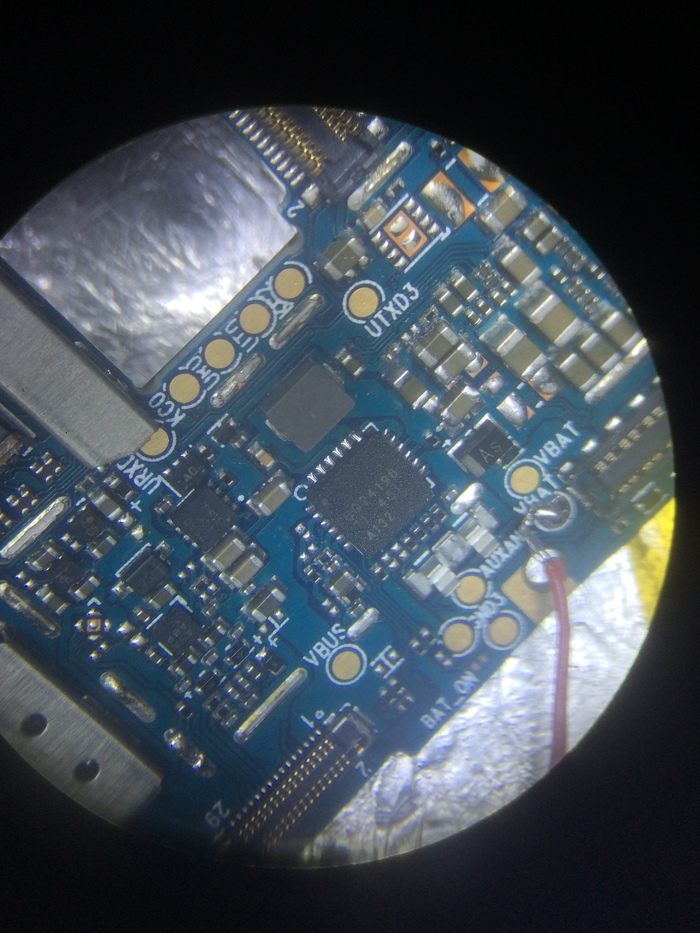

обведенные конденсаторы были в кз, поэтому их пришлось сначала снять, а потом обратно поставить, чтобы удостоверить в их работоспособности. КЗ не ушло, а значит проблема в контроллере заряда. Хоть и с обратной стороны платы все под компаундом, я посчитал, что площадь контроллера заряда слишком маленькая и плата не успеет перегреться, а значит процу, флешке и кп не грозит отвал. Ну собственно феном и сдуваем это безобразие

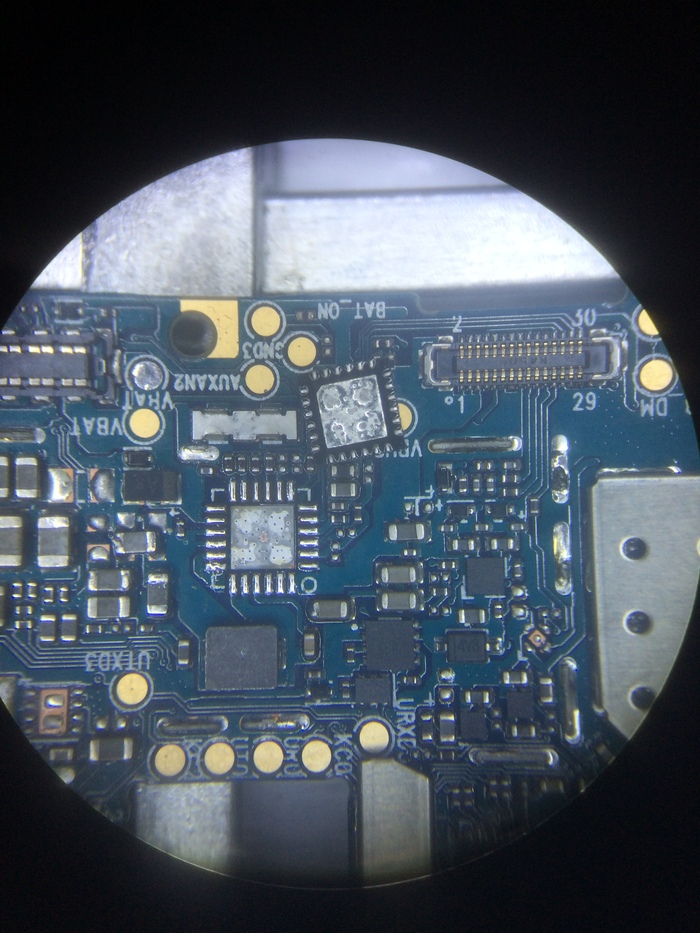

была бы микросхема немного побольше, то пришлось бы, скорее всего, извращаться со спиливанием ее фрезой, чтобы ничего с обратной стороны платы не отвалилось от перегрева. снимаем, залуживаем и ставим новую

очищаем, как нормальные люди, от флюса

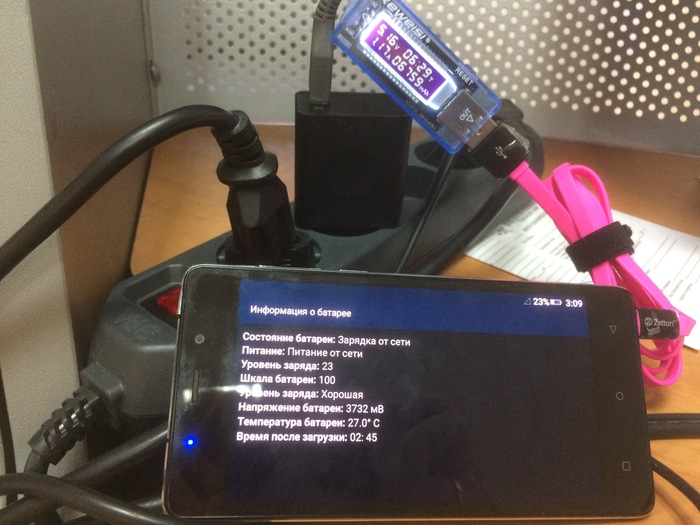

все гуд. включаем и ставим на зарядку

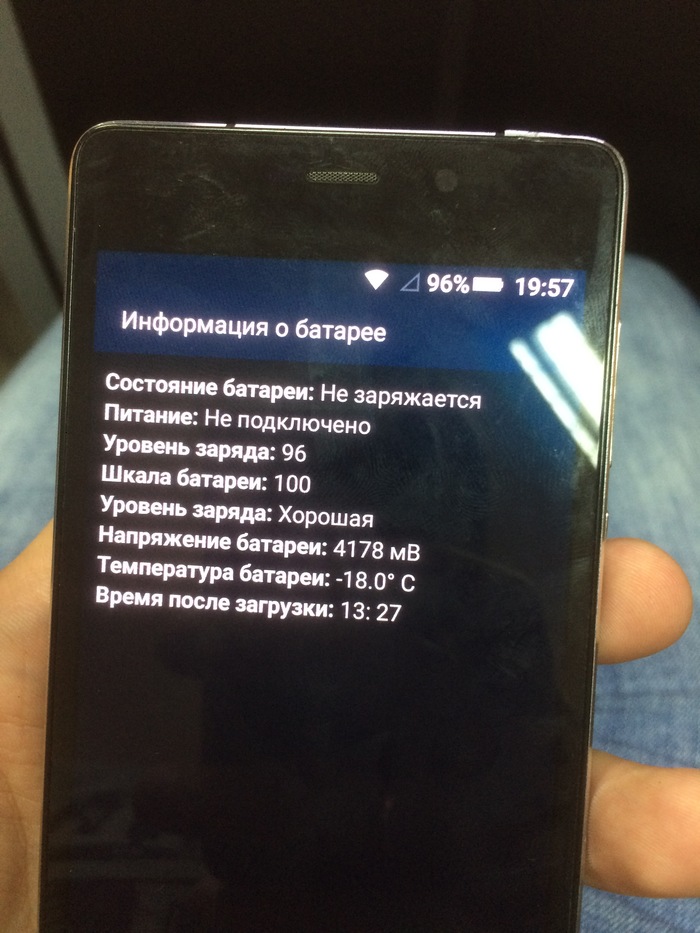

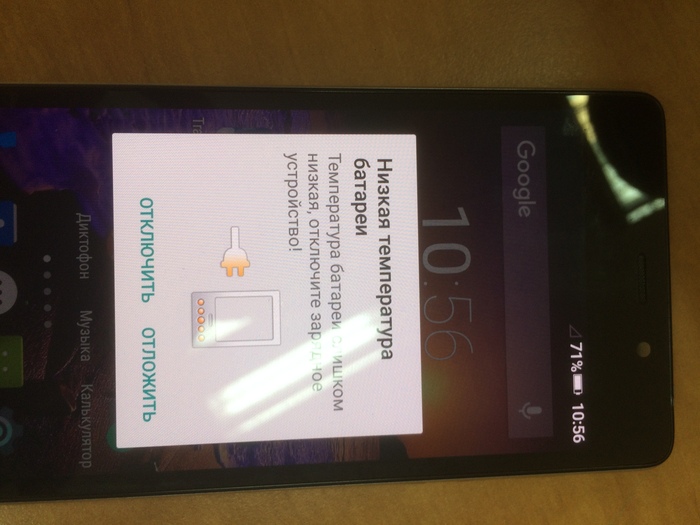

чейта такое кто мне скажет?

-18 градусов, похоже кто-то подкрался в хайскрин и охлаждает батарею азотом.

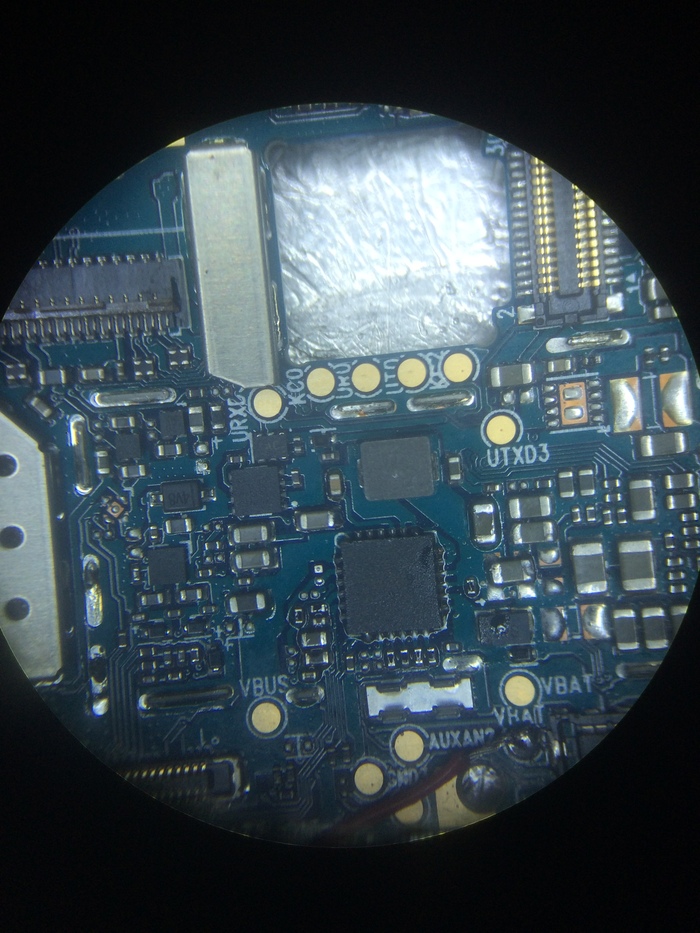

Если серьезно, то вспомнив олдскульные ремонты нокий, там основной проблемой был терморезистор, который был либо в обрыве, либо не менял свое сопротивление от нагрузки. вот и тут я предположил, что дело в этом. Благо даташит на контроллер заряда есть, т.к без схемы терморезистор искать было бы  на мой взгляд нереально.

меняем терморезистор, но проблема не исчезает...а значит дальше без схемы непонятно будет где и какая керамика вышла из строя или может прогорела дорожка внутри платы.

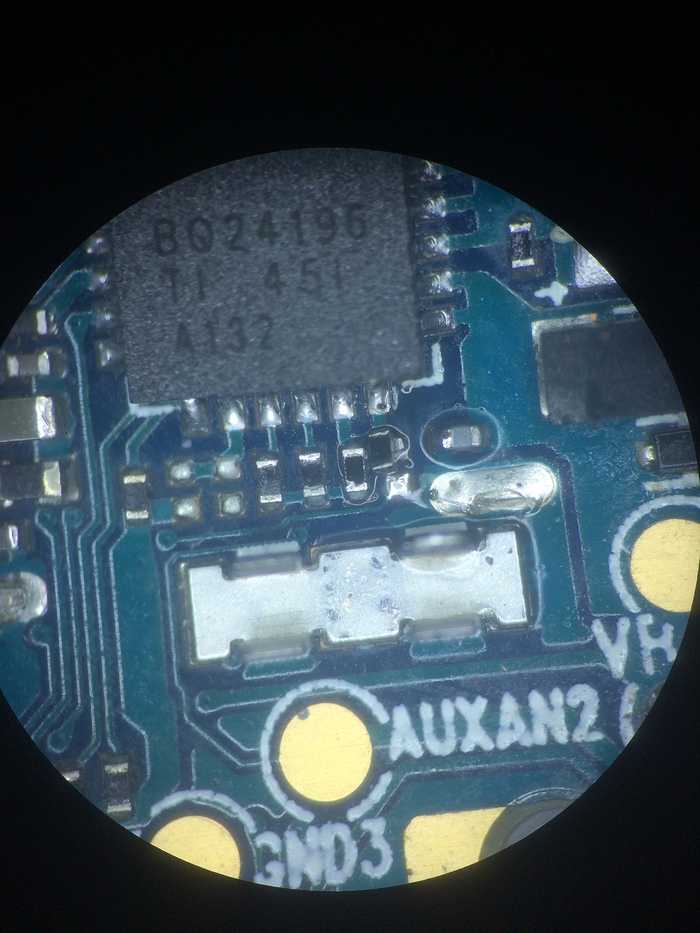

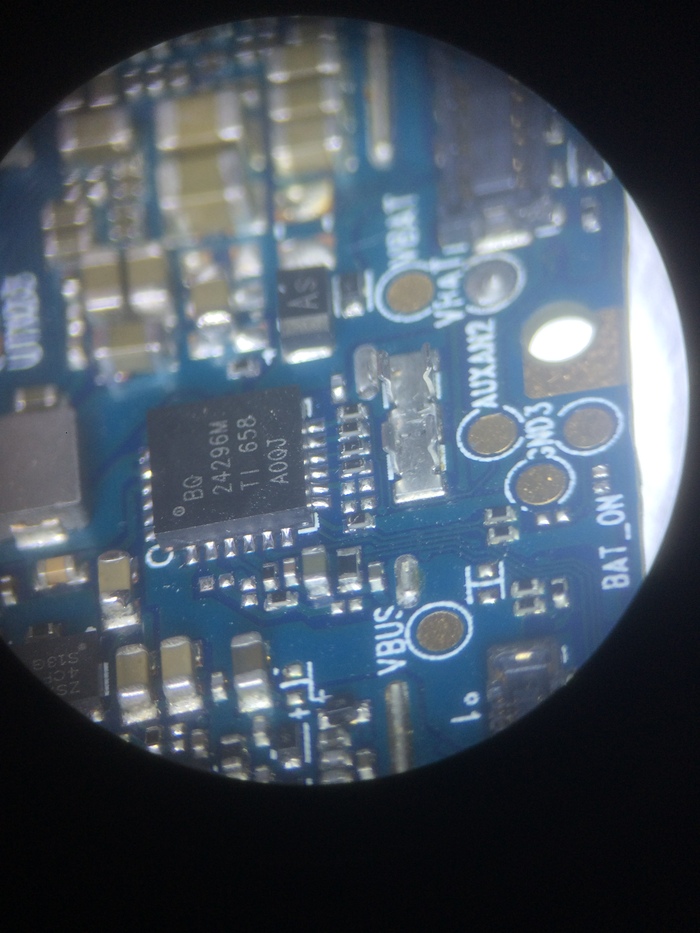

К счастью все решилось чуть проще - а именно посмотрев в даташит на микросхему какая была BQ24296m и какую поставил BQ24196  увидел, что на 296m задействованы один вход под детект температуры, а у 196 оба. И самое забавное что микросхемы менялись в обе стороны на других аппаратах, поэтому даже не было мысли о том, что они не аналоги.

меняем на правильный контроллер

ставим защитный экран и наслаждаемся

Всем адекватных хайскринов!

Всем приветки!

Такой вопрос частенько звучит в сервисных центрах, мастерских и пр. шаурмешных, где ремонтируют технику. Я, к сожалению, не нашел на него универсального ответа. Поэтому даже если максимально подробно, без технических сложностей и терминов, попытаться донести до клиента почему же все таки я хочу за работу 8к, а не 2к, как он предпологал, вряд ли выйдет. об этом собственно пост.

Пришел как-то в ремонт ТА Ipad air с проблемой - перезагружается, по словам клиента после падения. Понятно, что какая-то бга в отвале.  Начал тестить, не каких закономерностей в зарядке, использовании интернета, съемке видео и пр. и пр. не обнаруживалось, т.е отключается всегда по-разному. Шьется изо всех режимов без ошибок и до конца. Но выключался он практически всегда с красным экраном. Тут опытные чуваки, резонно предположат, что скорее всего в отвале (либо помирает, т.к клиенты не всегда правильно могут установить причинно-следственную связь и связывают падение недельной давности, например, с появившейся проблемой) Nand. Озвучена вилка цены за ремонт и замену, после чего собственно и прозвучал вопрос : "а что так дорого?". Клиент отказался. И пока аппарат лежал на выдаче произошло любопытное наблюдение, а именно в очередной перезагруз стала наблюдаться такая картина:

Правильная диагностика - 90% успеха. Можно предположить с большой долей вероятности, что данное видео свидетельствует о нарушении связи CPU-DRAM, но если клиент не согласился на ребол/замену Nand, то предлагать ребол проца, что еще дороже - бесполезно.

Выдали  без ремонта и забылся.

Но кто ищет подешевле - всегда найдет, именно поэтому , через месяц где-то,  я увидел знакомое лицо, которое просило сделать ему за сумму, которую я предлагал. Ну ок. Только, т.к клиент всегда врет, он умолчал, что аппарат повидал не один сервис, где плату хорошенько прогрели, не снимая компаунд, в следствии чего ТА не определялся компом и при нажатии на кнопку вкл висел мгновенно на потреблении 300мА. Опустим детали, выкупил я его на запчасти и забросил на полку.

А недавно появилось время и я решил попробовать восстановить его. Вот что вышло.

Т.к вся плата была прожаренная, а помня прошлое аппарата, то мы просто бездумно реболим все бга по очереди, начиная с  замены тристара. и дальше нанд-озу-проц-кп.

тристар и нанд я не фоткал, а вот дальше немного есть.

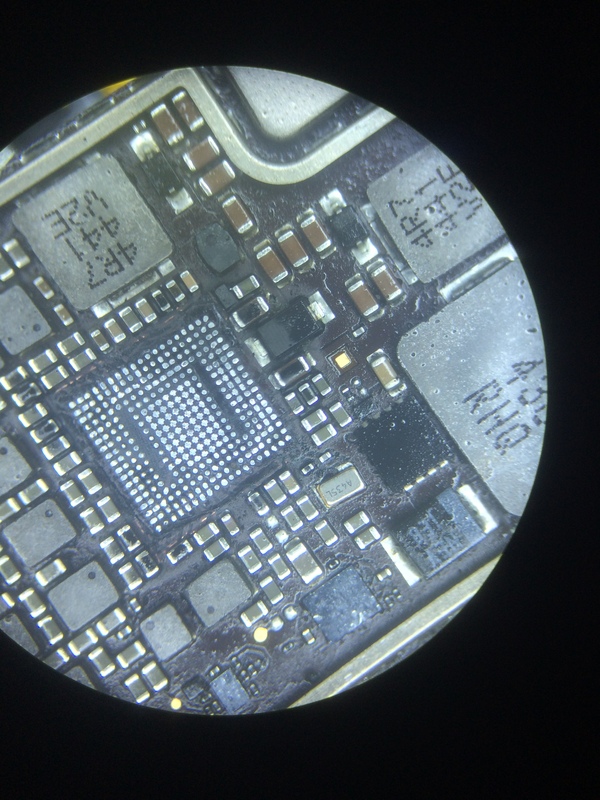

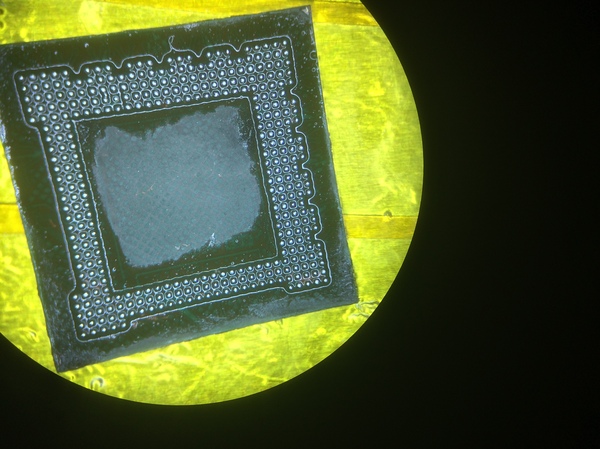

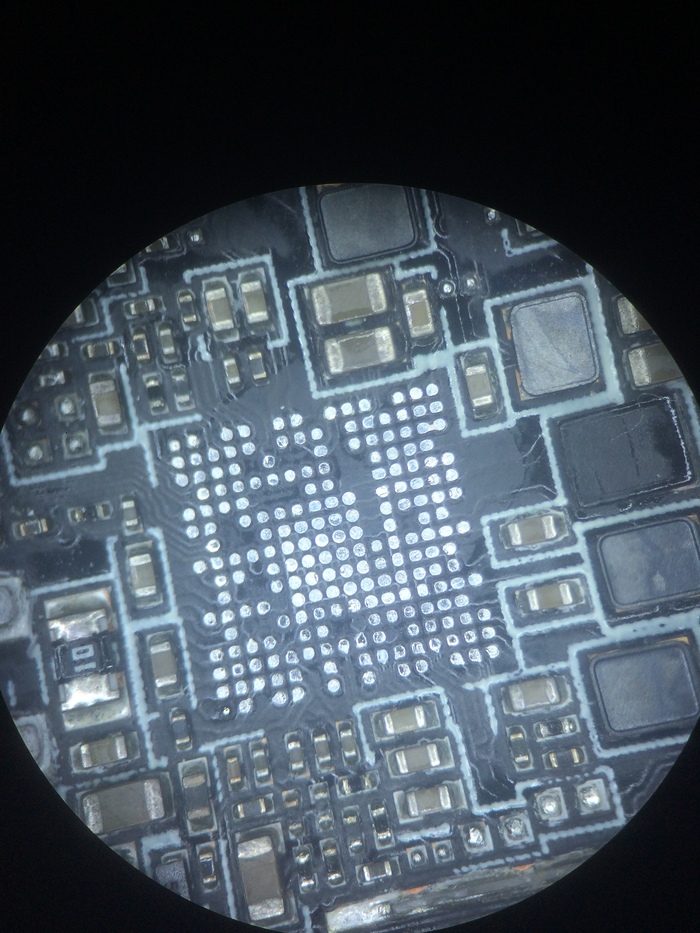

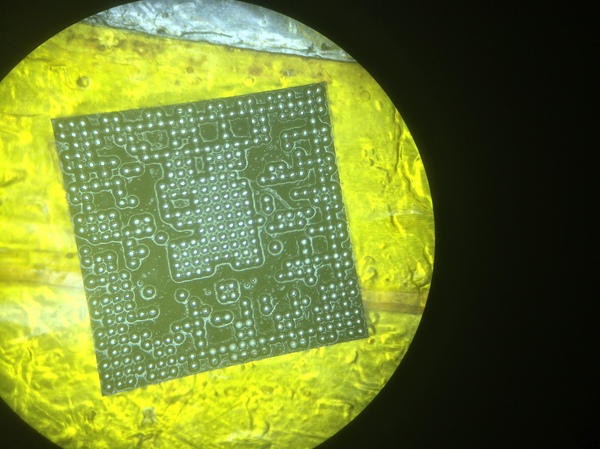

Так выглядят пятаки под озу

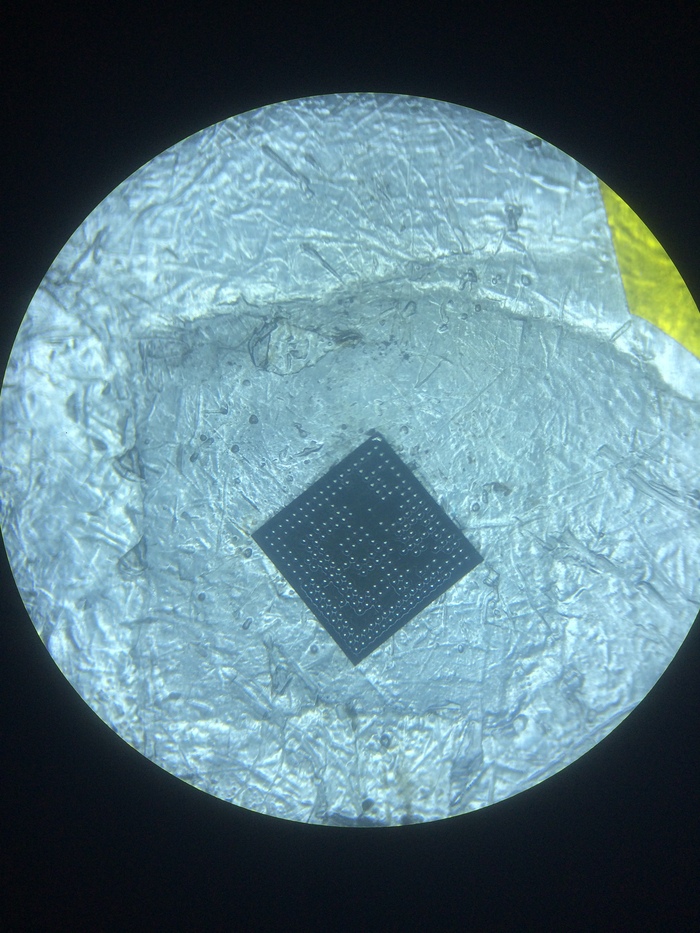

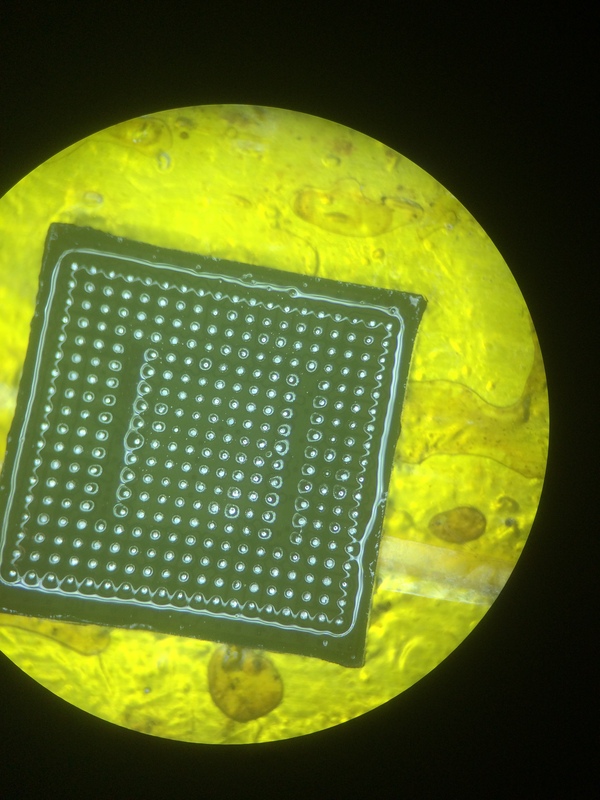

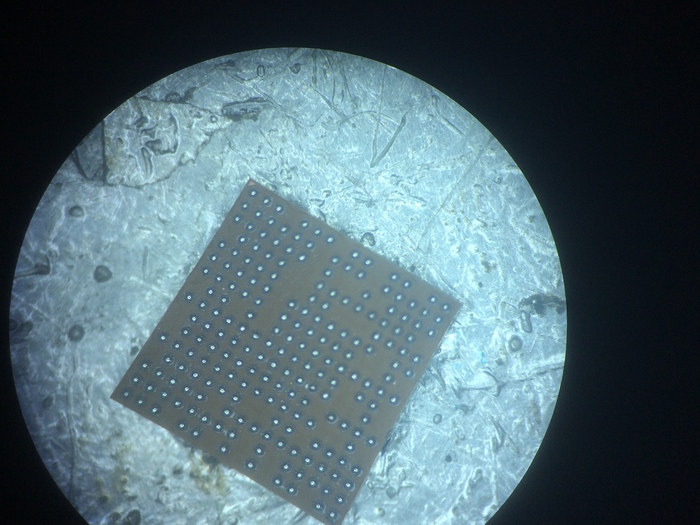

А это отреболенная озу

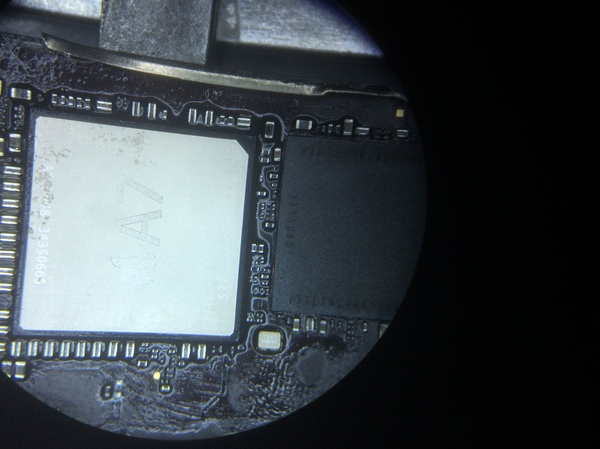

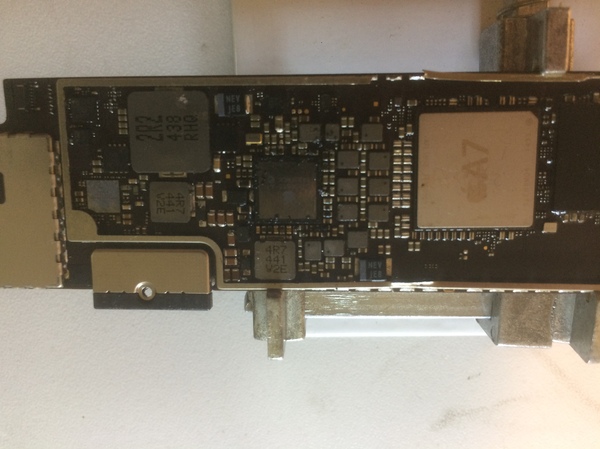

проц до снятия

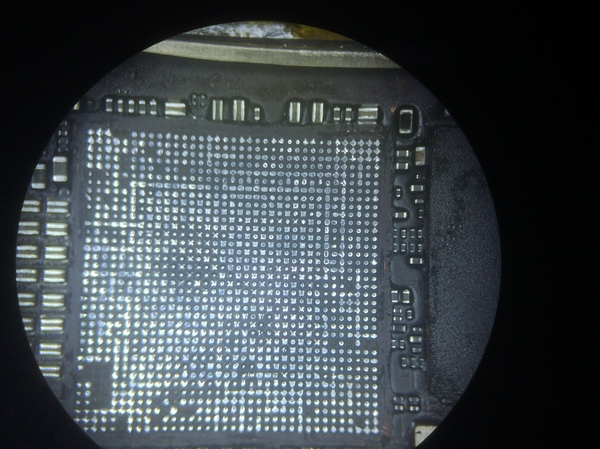

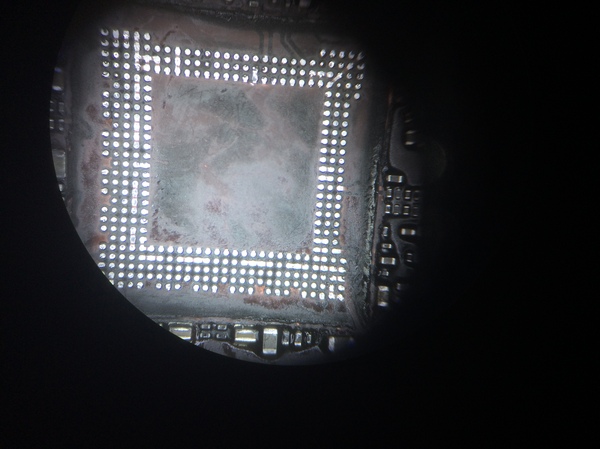

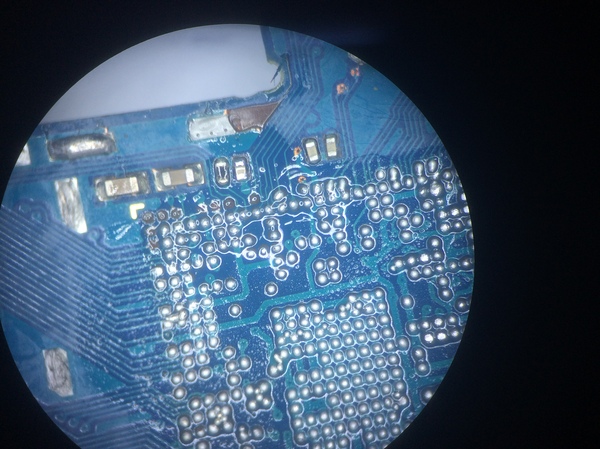

пятачки после

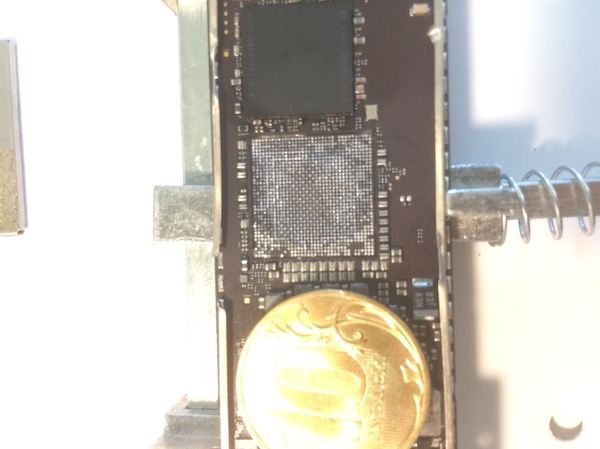

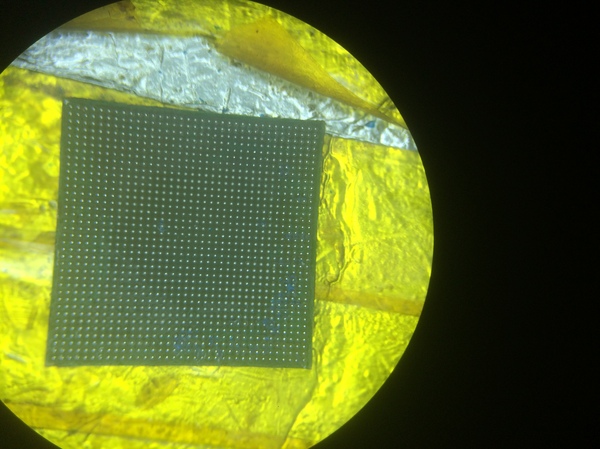

Процесс реболлинга процессора .Единственное, что реболю шарами - так это процы на айфонах.ю остальное пастой удобнее

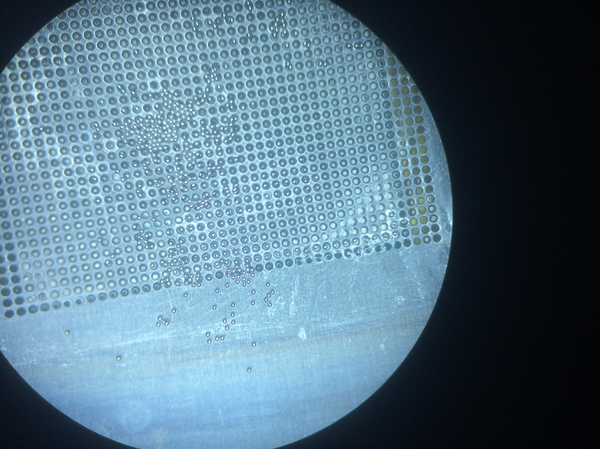

накатанные шары. использую 0,2, хотя многие юзают 0,25 - дело привычки

Зачищается компаунд иголочкой или какой-нибудь тонкой приблудой из стоматологии.

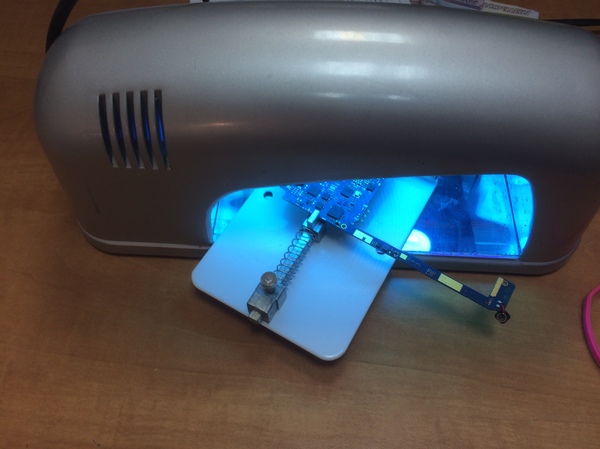

лудятся контактные площадки

Впаиваем. и... ничего... нет, потребление ушло, но все так же не определяется и зависает теперь на 60-80мА

пробежавшись по контрольным точкам мельком, видим такую картину. КП по этим шинам не выдает ничего. конечно я его катнул для уверенности еще раз, но картина не изменилась.

Т.к в донорах такого аппарата нет, а покупать за 3к КП нет особого желания, то данный аппарат пойдет по назначению - на запчасти.

Иногда такой объем работы (не обязательно выкупленных на запчасти, но и клиентских аппаратов) остается без оплаты, поэтому в цену такого ремонта заложен некий процент за риск, что проделанные действия не восстановят 10 из 10 аппаратов. Зато те 6, которые заработают, окупают время, потраченное на еблю со всеми 10 аппаратами.

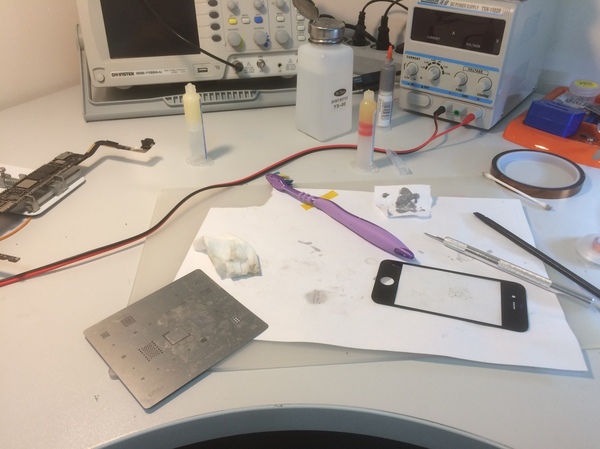

вот таким, не хитрым "оборудованием" и делается реболлинг.

хороших выходных! и когда в следующий раз вам будет казаться, что это дорого, то поверьте - серьезный ремонт стоит своих денег, а за дешево скорее всего вам ушатают ваш аппарат.

P.S: конечно это не касается наеб-контор, где и за дорого могут ушатать
