Диагностика материнской платы. ч1 – до подключения питания
Не поленюсь лишний раз напомнить, что первичный тщательный осмотр материнской платы зачастую является основной диагностикой. Внимательно (желательно под микроскопом) изучаем плату на предмет сбитых smd компонентов, прогаров, перебитых дорожек, следов прошлых вмешательств и такого прочего. Если что-то нашли – устраняем. Если не обнаружили ничего «криминального», то приступаем к дальнейшей диагностике.

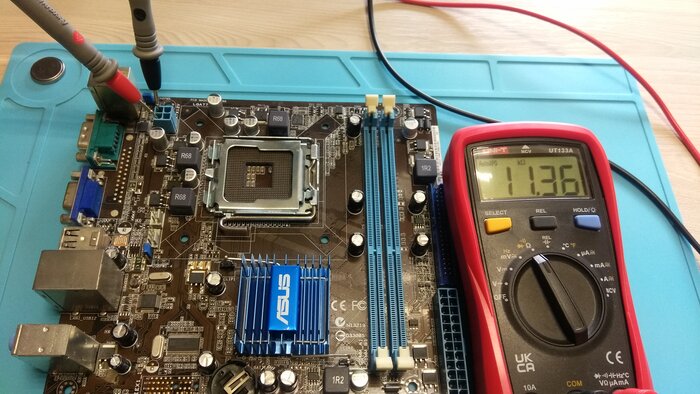

Чёрный щуп мультиметра закрепляем на GND (минусе) платы. Красным производим замеры.
1. Замеряем напряжение на батарейке БИОС. Оно должно составлять не менее 3В. Если меньше – батарейку под замену. Так же батарейка не должна «сливаться», т.е. её напряжение не должно падать буквально на глазах. Зачастую причинами такого «слива» являются неисправности в мультиконтроллере или чипсете материнской платы.
2. Следующим можно проверить наличие напряжения на выводах часового кварца. В идеале это конечно же нужно делать с помощью осциллографа, но такое оборудование есть не только лишь у всех. Наличие же небольшого напряжение на каждом из двух выводов (примерно 0,3В) может нам косвенно подтвердить его работоспособность.
Далее переводим мультиметр в режим измерения сопротивления. Стоит заметить, что все последующие измерения, я буду проводить с извлечённой батарейкой БИОСа. Знаю, многие с этим не согласятся, но меня так учили и в этом есть некоторый смысл – никаких напряжений на плате в этот момент быть не должно.

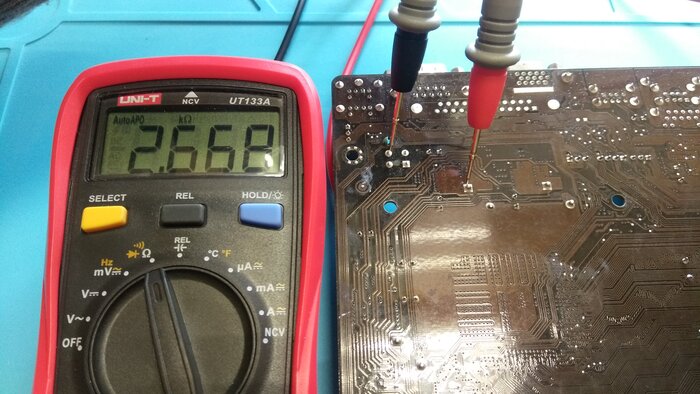

3. Замеряем сопротивление чипсета (хаба). Сделать это легче всего на транзисторе в цепи его питания или дросселе. Часто они расположены в непосредственной близости к чипу. Но это очень индивидуально на разных материнках. Так же это можно сделать непосредственно на «керамике» самого хаба, но для этого придётся снять с него охлаждение. Это сопротивление довольно небольшое и в среднем составляет лишь несколько десятков Ом. Это нормально.

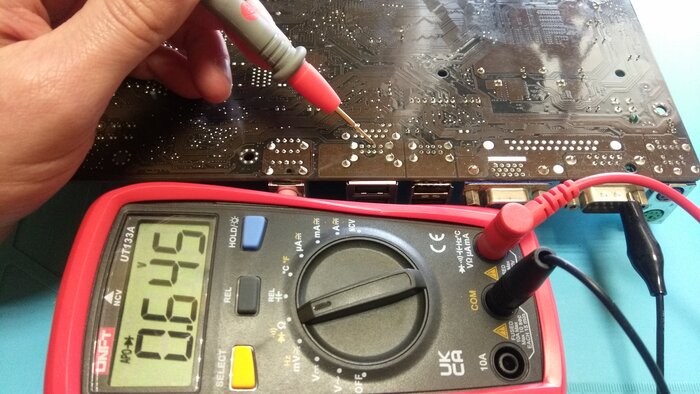

4. Продолжаем проверять чипсет. В режиме диодной прозвонки замеряем падение напряжения на всех колодках USB, как на пинах для подключения на переднюю панель, так и на разъёмах на самой плате. Измерения производим на выводах Data+ и Data- Они располагаются посредине в ряду контактов. Падение напряжения должно быть одинаковым на всех разъёмах (примерно 0,5 – 1,1В). Существенное различие в показаниях, может косвенно указывать на деградацию части хаба. Если же не работает один из usb разъёмов, или даже несколько, необходимо проверить супрессоры (погуглите), возможно они выполнили свою защитную функцию и спасли хаб от короткого замыкания.
Далее переходим к замерам сопротивлений на колодках питания платы.
5. Замеряем сопротивление на входе 3.3В. Здесь показания могут очень сильно отличаться в зависимости от модели самой платы. Но в среднем сопротивление должно быть в районе десятков Ом. Если сопротивление будет заниженным (несколько Ом), или даже уходить в кз, то придётся искать его источник. Здесь нам уже не обойтись без BoardViewer платы или же ЛБП и тепловизора. Хотя лучше иметь и то и другое. Но сейчас не об этом.
6. По такому же принципу замеряем сопротивление на всех остальных питаниях основной колодки. А именно: 5В PS-ON, 5В + и -, 5В дежурного питания, 12В + и - . На всех этих контактах напряжение должно составлять килоОмы (иногда десятки Ом).

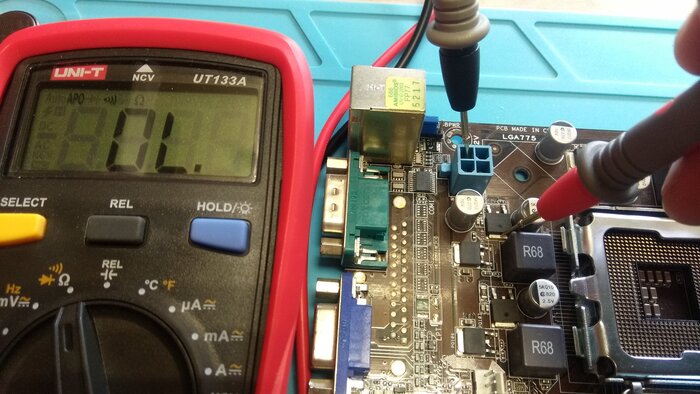

7. Таким же способом проверяем сопротивление на разъёме питания процессора (при снятом процессоре). Между линией 12В и GND сопротивление должно составлять килоОмы. Не лишним будет «прозвонить» и цепь VRM. На транзисторе верхнего плеча 12В должны приходить напрямую, и мы услышим характерный писк. Транзистор нижнего плеча звониться не должен. Правда на современных материнских платах используются транзисторные сборки, где верхнее и нижнее плечо находятся в одном корпусе. Прозвонить такие сборки несколько сложнее. Сопротивление цепи VRM так же необходимо измерить на дросселях питания. Ставим щуп на колодку 12В, вторым щупом измеряем сопротивление на контакте дросселя. Естественно нигде не должно быть короткого замыкания.
Итак, если мы провели эту первичную диагностику и не обнаружили ничего «криминального», можем вставлять процессор в сокет и подключать питание к материнской плате.
В следующий раз поговорим об этом более подробно.
