Прошла волна перемыливания косточек пикабушных мастеров, можно дальше постить свои работы с картинками)


Я старательно избегаю брать в ремонт компакты и мыльницы, но есть модели который заслуживают внимания, и это тот самый случай.
Модель Nikon CoolPix A увидела свет в марте 2013 года. CoolPix A получил сенсор формата DX, да еще и без противомуарного фильтра.
Размер матрицы 23.5 x 15.6мм, это как бы вообще не маленькая матрица. Обычно в такие малютки ставят матрицы в разы меньше.
Фотоаппарату лет 10, и он немного запылился. Да до такой степени что пыль видно в кадре, это и буду устранять.

Обычные зеркалки и беззеркалки можно почистить за 5 минут, матрица то на виду.
Ну а такие с несменным объективом надо основательно так разобрать

Внешний корпус снят, можно потрошить внутрянку

Хотел было уже снимать матрицу, но увидел что она установлена на пружинах и если не замерить ее высоту то установить ровно ее уже не получится. Надо снимать с линзоблоком и делать замеры.

Иногда просматриваю других мастеров на YouTube, и просто испанский стыд когда мастер задорно разбирает технику и сваливает все винты в одну кучу. Давно прикупил себе магнитную подложку и расставляю винты по позициям. Быстро, удобно, собирать потом одно удовольствие.
Винты бывают разной длины и типа (для пластика, для металла), и можно запросто пробить или закоротить плату корпусным винтом который "не с этого места".
В общем рекомендую.

Матрица снята, можно любоваться тем что скопилось за годы пользования этим девайсом

Опять же интересное решение, матрица и UV фильтр по отдельности. Обычно матрица собрана со всеми фильтрами в сэндвич.
Пыль прошла через подвижную часть объектива и осела на стекле

Чищу китайскими швабрами, китайской жидкостью для чистки матриц, под китайской лампой для детекции пыли. Боже, храни АлиЭкспресс.

Ну и сборка в обратной последовательности

Ответы на часто задаваемые вопросы:

1) Работаю в г. Челябинске, но какая разница если почти вся техника у меня с других городов.

2) Критику, советы, обычные вопросы по фототехнике и ремонту рад услышать в комментариях.

3) Личные вопросы как расправится и куда деть поломанную фототехнику можно обращаться по адресу: Telegram: @L0master

P.S.
Про мастеров негодяев. Читал много постов про часовщика и ножевика которых все тут поливали помоями, надо же так. Отчетливо помню времена когда ими восхищались и их посты выходили в топ, и тут такие дикие истории с их отношением к работе.
По поводу своих заказов, у меня так же есть коробки с незавершенными ремонтами, все разложены по полочкам в закрытых коробках и подписанными винтиками. Каждый помню, каждый ждет своего часа. Есть объективы которые уже пару лет ждут запчасти, но к сожалению их нет по разумным ценам, такое бывает.
Я стараюсь, надеюсь никого не обижал по ремонтам.

Современный беззеркальный фотоаппарат попал ко мне в ремонт.
Включается с характерным "вжжжик", падает в ошибку Err20 и отказывается фотографировать.

Особо гадать не приходится, это повреждение механики. Ну а так как это беззеркалка, то механическая часть тут только одна, это затвор.
Беззеркалки гораздо проще чем зеркалки где есть еще хлопающее зеркало которое тоже может выдать ошибку. Прогресс шагает, скоро и от механических затворов совсем откажутся в пользу электронного и тогда в камере совсем ничего не останется из хрупкой механики. Мне же останется только чистить матрицы и протирать кнопочки, останусь без работы)

Ну что ж, приступим. Фотоаппарат надо немного разобрать.
Снимаем корпус:

Снимаем шикарный электронный видоискатель.

Верхняя часть. И хорошо что она без ерундовой вспышки, не пришлось возиться с разрядкой конденсатора который может и током шибануть так и спалить при не аккуратной разборке.
Конденсатор который зажигает вспышку на фотоаппарате заряжен примерно на 300+ вольт, ощущения не передаваемые если его замкнуть рукой.

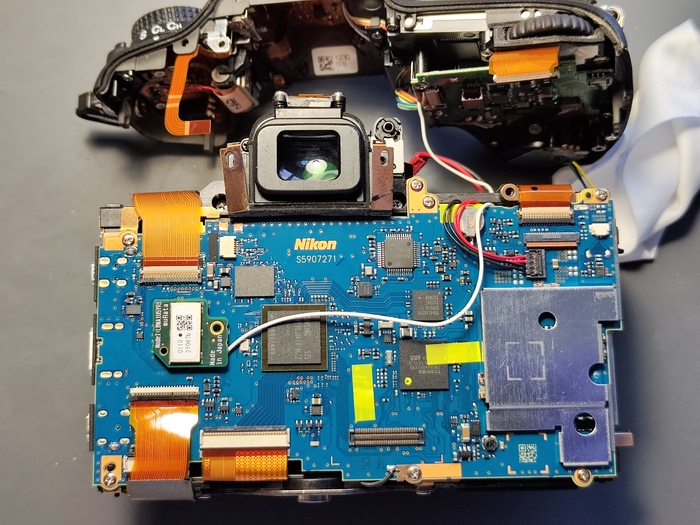

Снимается основная плата

Под платкой металлический экран

Ну вот и матрица. Тут надо быть аккуратнее, включить мозг, и очень внимательно осмотреть как она крепиться. А крепиться она на трех пружинах через винты и сидит в определенном положении и на определенном расстоянии от кольца крепления объектива.
Если ее просто снять и потом просто на глазок поставить то успеха не будет, будет ж0па с настройкой ее положения. А для настройки потребуется специальное оборудование которого ни кого нет.

Самый просто вариант это заранее замерить высоту в точках крепления. Для этого подойдет обычная стойка с индикатором.

Матрица снята, немного грязная. Обязательно почищу перед сборкой.

Ну а под матрицей сам виновник, механический затвор.

Сборка в обратной последовательности, чистка и настройка матрицы.

Внешне фотоаппарат тоже обязательно в чистку чтобы после ремонта владелец такой "вааах как хорошо то, мой новый фотоаппарат!"

При детальном рассмотрении затвора можно увидеть на нем пыль от пластмассы. Внутри у него стерлась приводная шестерня которой от мотора двигается механика.
К счастью эти шестерни начали клепать китайцы и продавать отдельно. Этот затвор восстановлю и он будет лежать запасным у владельца камеры, т.к. фотоаппаратов таких 2шт и следующий ремонт будет без ожидания запчастей.

Готов к шедеврам.

Ответы на часто задаваемые вопросы:

1) Работаю в г. Челябинске, но какая разница если почти вся техника у меня с других городов.

2) Критику, советы, обычные вопросы по фототехнике и ремонту рад услышать в комментариях.

3) Личные вопросы как расправится и куда деть поломанную фототехнику можно обращаться по адресам:

Почтой: z8ss@yandex.ru

ВКонтакте: https://vk.com/id81521330 (сообщения открыты, в друзья не надо добавляться, это просто личная страница для связи)

Telegram: @L0master

Ремонтирую фототехнику, и только.
Обратились ко мне с просьбой посмотреть Canon c ошибкой Err20, да не просто какой то проходной фотоаппарат, а мать его царский 1Dx. Он конечно уже в годах, модель от 2011г. Но это топовый флагман на тот момент, фундаментальная вещь, мощь во всей красе.
А Err20 это ошибка по механике, максимально не точная. Просто что то заклинило в механизме зеркала-затвора. Фот включается, делает небольшой щелк и выдает ошибку, и дальше уже ничего нельзя сделать.
Шаманский ритуал с протиркой контактов и вытаскиванием батарейки выполнен, безуспешно.
Разберем посмотрим, без поспешных выводом и заказа запчастей.

Прогрев всех резиновых накладок для смягчения клея, порядка 40-45 винтов только на внешнем корпусе и можно снимать части корпуса.

Корпус полноразмерный, места навалом.

Разбирается удобно, крупными частями. Чем больше части корпуса, тем лучше влагозащита. Можно заметить в некоторых местах силиконовые прокладки. Этот фотоаппарат должен снимать в любых погодных условиях.

Подбираюсь в механике, в руке лежит мотор затвора с редуктором. И начал уже было разбираться до затвора, но тут взвел затвор от руки и он прекрасно взвелся. Нужно осмотреть мотор с редуктором, уже хорошо, ибо затвор на него достаточно дорогой.

А вот и проблема. Резиновый упор рычага взвода отломился и улетел в шестеренки, конечно же всё застряло и зажевало. Стало прям очень хорошо, запчасти заказывать не придется.

Резиновый упор изначально сидел на пластмассовом штырьке который отломился.
Поставил его на место на винт, очень надежно.

Можно собирать и проверять успех ремонта.
Недавно приобрел бесклеевой скотч, шикарная вешь. Теперь заклеиваю все открытые блестяшки и стекляшки. Во первых даже в перчатках можно наставить следов, во вторых защита от случайностей и пылинок. После него даже собирать всё приятнее.

А вот и единственный облом ремонта который заметил только при сборке. Отломился винт шторки видоискателя.
Отломился не хорошо, прям под корень.

Винт вроде м1.6, буду высверливать 1мм сверлом.
Есть у меня такие наборчики, отличные сверла, выручали ни раз уже.

Винт пришлось заменить другим подходящим, можно собирать дальше

По пути почистил зеркало и матрицу,

Canon не Nikon, у него нормальные накладки с нормальным клеем который можно снять и без проблем обратно поставить. Но при демонтаже лучше сразу накладки прилепить на пленку чтобы они не высохли. Фотоаппарат весело защелкал затвором на все свои 14 кадров в секунду.

На очередь подходит Canon 16-35 2.8 на обслуживание.
Разболтан жутко, надо разобрать, почистить, и хорошо крепко собрать как было.

Болталось кольцо зума, люфт был порядка 5мм.
Причина - нет винта (раз)

По порядку корпус в разбор на чистку

Нет винта - два
И нет винтов - три четыре.
Куда они делись ума не приложу, с виду объектив до меня не разбирался. Похоже выпали по пути.
Эта модель страдает этим, применили слабый резьбовой фиксатор. Винты постепенно выкручиваются, но чтобы они выпали и сразу 4шт, такое вижу первый раз.

Обратная сборка на разъемный резьбовой фиксатор

Резинки в чистку с Fairy

Комплект готов, я доволен. Заказчик надеюсь тоже.
@Secret4u, как заказывал, отчет предоставлен)

Ответы на часто задаваемые вопросы:

1) Работаю в г. Челябинске, но какая разница если почти вся техника у меня с других городов.

2) Критику, советы, обычные вопросы по фототехнике и ремонту рад услышать в комментариях.

3) Личные вопросы как расправится и куда деть поломанную фототехнику можно обращаться по адресу:

Почта: z8ss@yandex.ru

ВКонтакте: https://vk.com/id81521330 (сообщения открыты, в друзья не надо добавляться, это просто личная страница для связи)

Telegram (просто для связи в сообщениях): @L0master

Приветствую моих дорогих читателей, старых и новых.
Разбавлю ленту с баянами из одноклассников своим хобби, а именно ремонт всяких разных дорогих вещиц для фотолюбителей.
Отчет для подписчика, но покажу для всех.

Фотоаппарат кривой, снимает криво. Стал он кривым после падения. Уже прошел пару сервисов и попал ко мне.
Под сочетанием "криво снимает" я имею ввиду что плоскость фокусировки у него проходит по диагонали кадра.

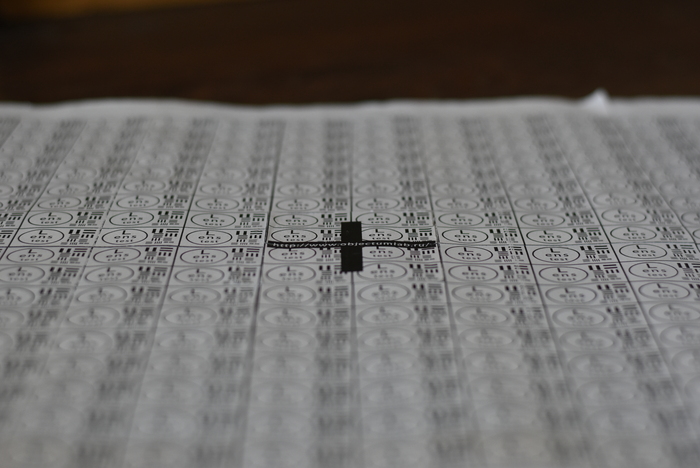

На нижнем фото тестовой сетки это хорошо заметно, правый край кадра - зона фокуса расположена ближе чем слева.
В реальной съемке это критично, особенно при съемке пейзажей, там пол кадра просто будет в мыло.

Я примерно понимал где искать, где то в зеркальной коробке есть трещина или повреждение и это надо найти.

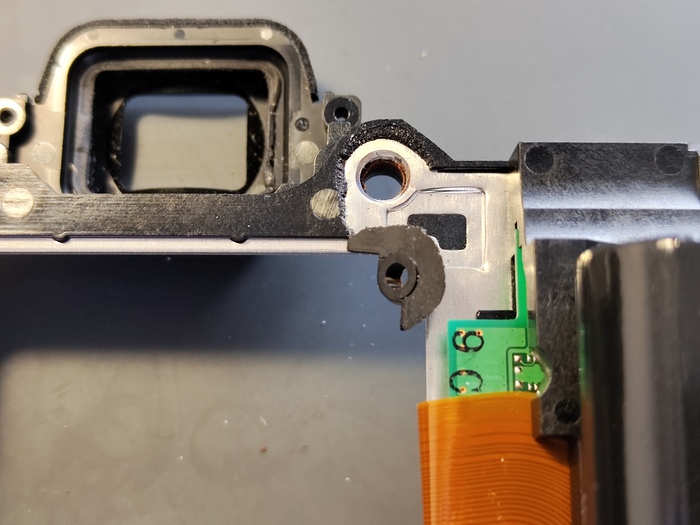

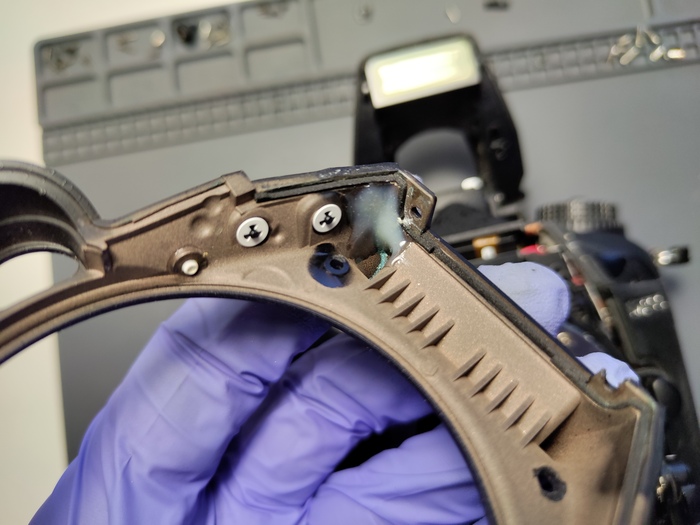

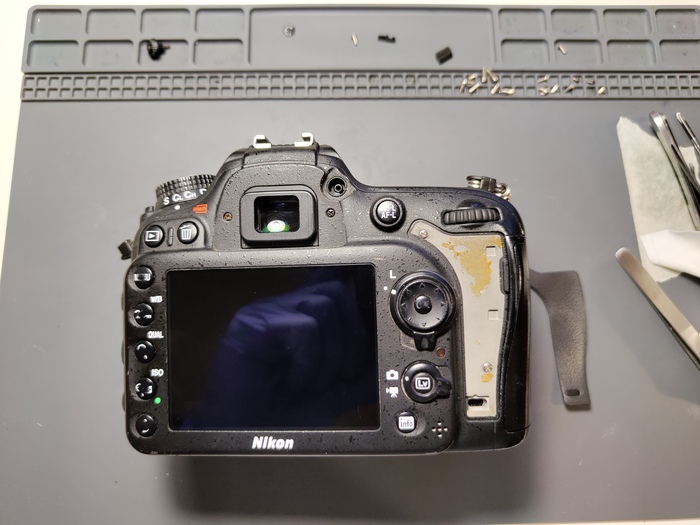

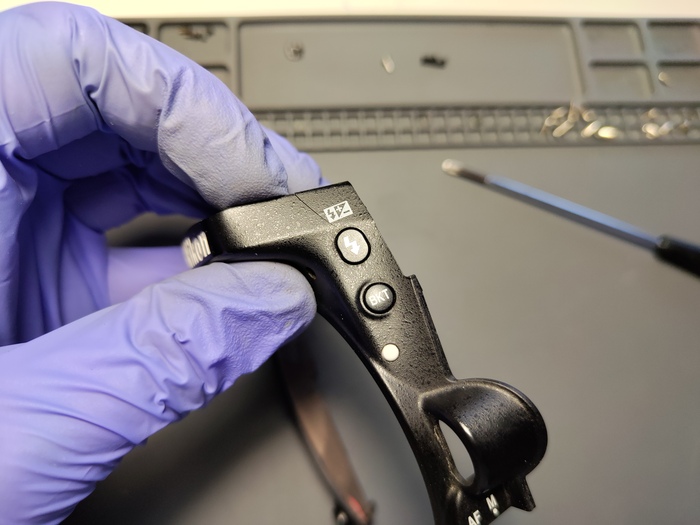

Помимо внутренних повреждений нашлась и внешняя трещина на корпусе. Ни на что не влияет, но залил смолой для герметичности.

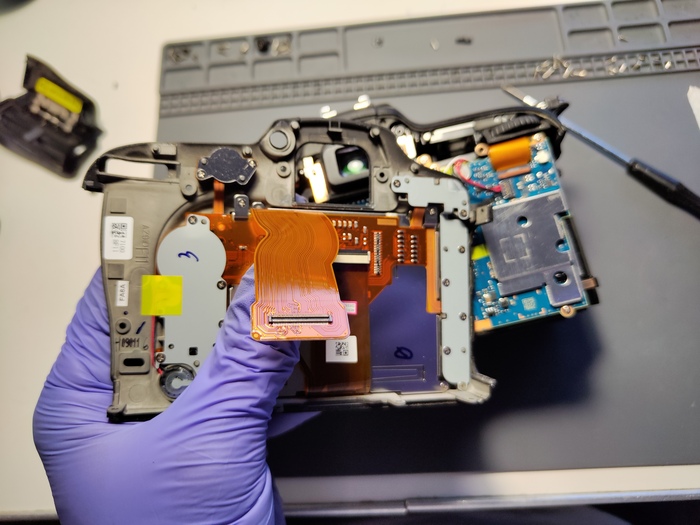

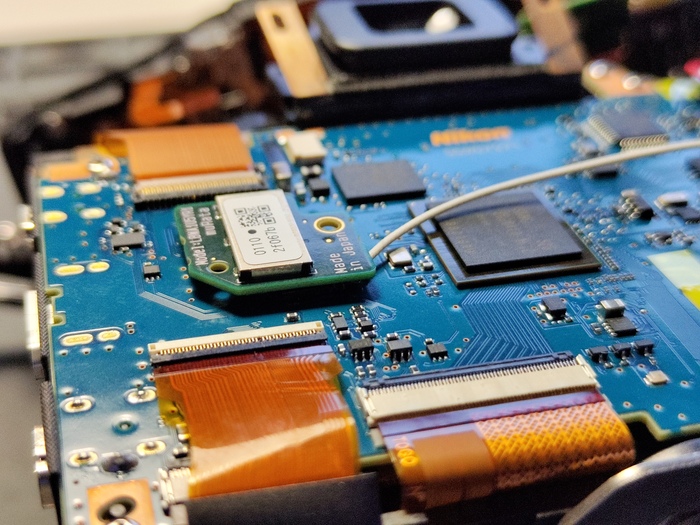

Фотоаппарат с WiFi на борту для беспроводного управления и передачи фото

Любят Nikon провода)

Большинство прежних Nikon сделаны с фиксированным положением матрицы на корпусе, можно смело разбирать и собирать. Но есть и такие где матрица на пружинах и нужно в начале замерить расстояние от байонета до матрицы, чтобы правильно собрать в дальнейшем.

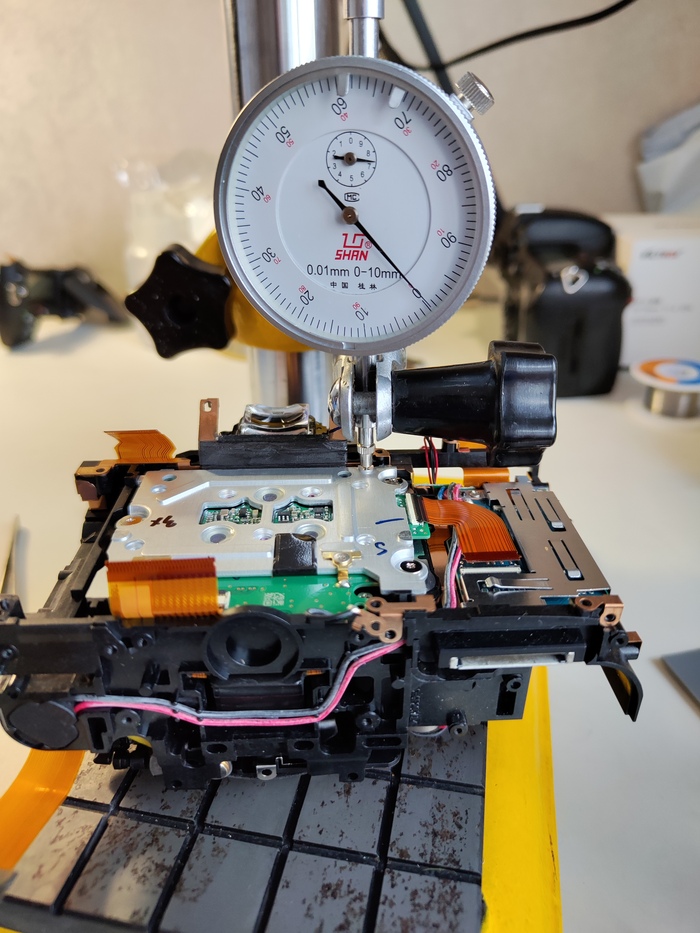

Замеры делаются на микрометрической стойке.
И если такой стойки нет, то категорически не советую снимать матрицу на современном фотоаппарате, после неправильно установленной матрицы нормально снимать он не сможет.

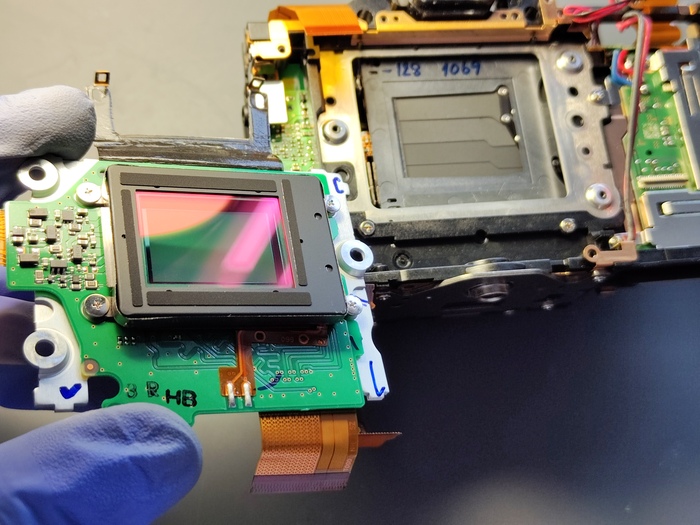

А вот и матрица, красивая. Перед сборкой можно будет сразу почистить от пыли пятен.

Снял зеркальную коробку с затвором и почему то не сделал фото. Наверное потому что сразу обнаружил причину кривости. Основная рама на которую с одной стороны крепиться матрица, а с другой стороны зеркальная коробка с байонетом и объективом в одном углу треснула, получается матрица и объектив стояли под небольшим углом друг к другу.
Надо менять, клеем тут не поможешь. Хороший объектив весит в среднем 1кг, вырвет всё что плохо приколочено.

Проблема в том что на Nikon достаточно сложно найти запчасти, фотоаппарат то тем более давно снят с производства. Новую раму найти нереально, поискал на АлиЭкспресс и где то на последней странице поиска нашел за 16к, а учитывая еще и ремонт и то что фотоаппарат стоит порядка 45к, то целесообразность ремонта выходила сомнительной.

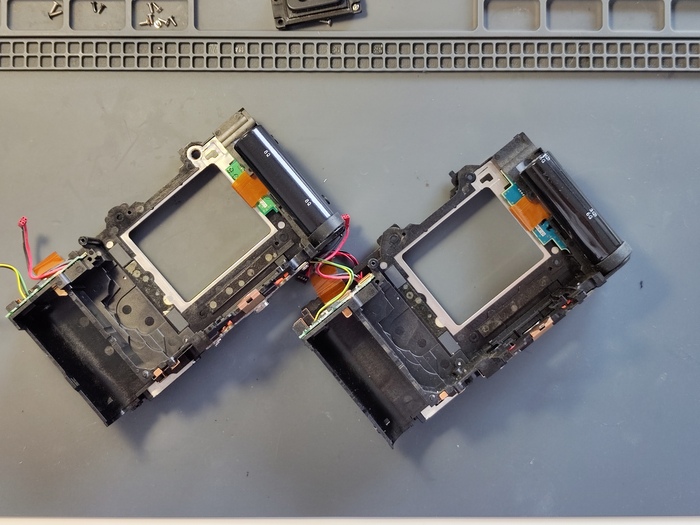

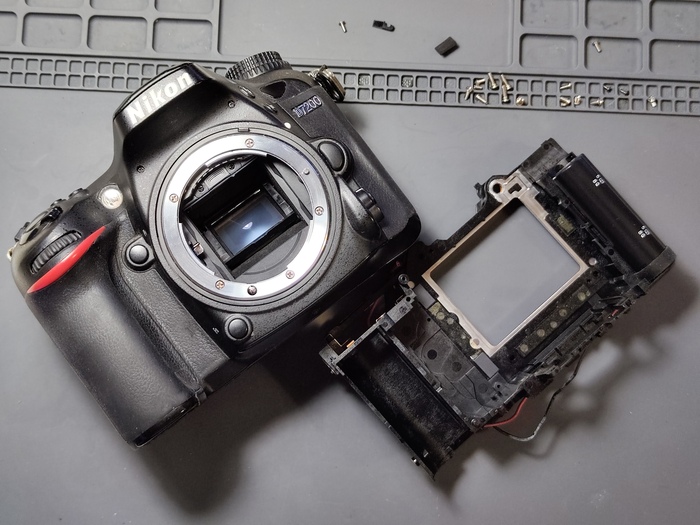

Перетряхнул все коробки с донорской техникой нашел разбитый D7100. У него буквально разбито практически всё кроме такой необходимой основной рамы, как же я был рад.

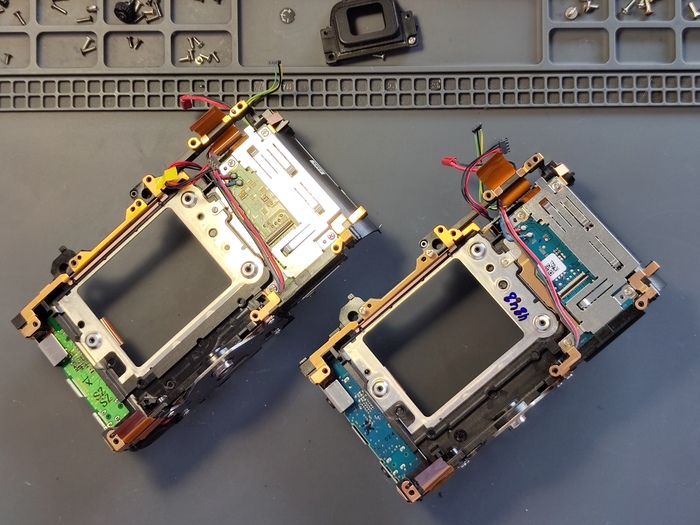

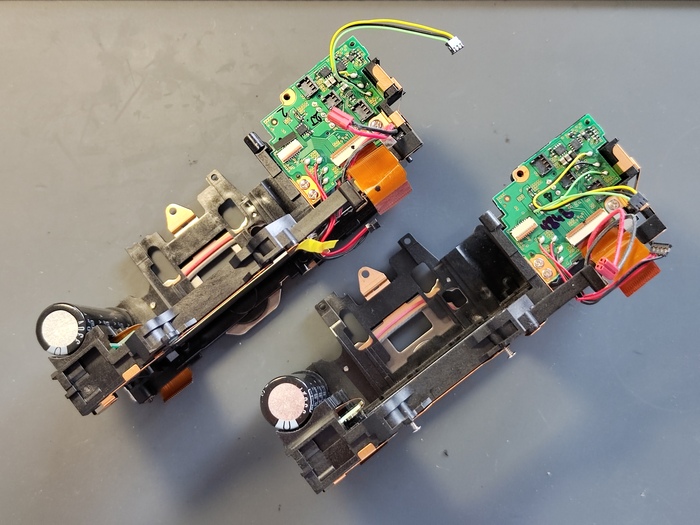

По электронике они конечно разные, но платы можно перекинуть. Самое главное что сама рама одинаковая, очень повезло.

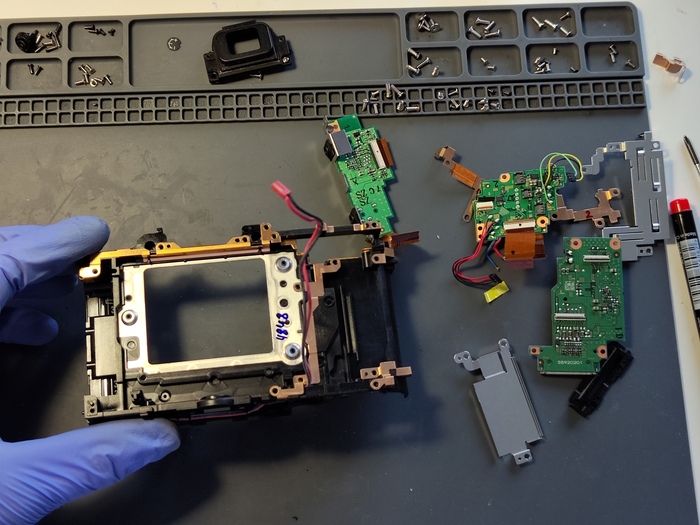

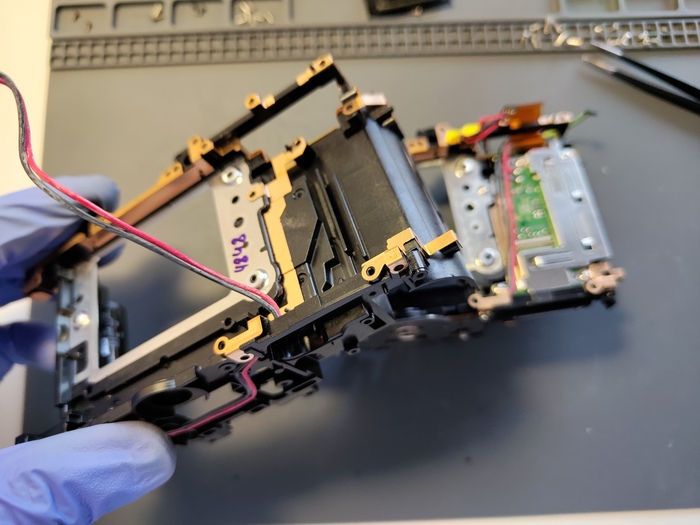

Перекинул платы, собрал зеркальную коробку, проверил положение матрицы. Удивительно, но положение матрицы корректировать не пришлось, встала по нулям. Отменное качество изготовления.

Единственное что пришлось подкорректировать это датчик фокусировки, был небольшой бэк фокус.

Тестовое фото - всё ровно.

Ремонт успешный, вышло относительно не дорого, я доволен, заказчик доволен.

Ответы на часто задаваемые вопросы:

1) Работаю в г. Челябинске, но какая разница если почти вся техника у меня с других городов.

2) Критику, советы, обычные вопросы по фототехнике и ремонту рад услышать в комментариях.

3) Личные вопросы как расправится и куда деть поломанную фототехнику можно обращаться по адресу:

Почта: z8ss@yandex.ru

ВКонтакте: https://vk.com/id81521330 (сообщения открыты, в друзья не надо добавляться, это просто личная страница для связи)

Telegram (просто для связи в сообщениях): @L0master

Добрый день творческий народ. Ремонтирую фототехнику, и только фототехнику. Обычно публикую свои работы в Лиге Ремонтников, но подумал что многим местным ребятам будет интересно посмотреть как выглядит техника внутри, а мне есть что показать и рассказать.

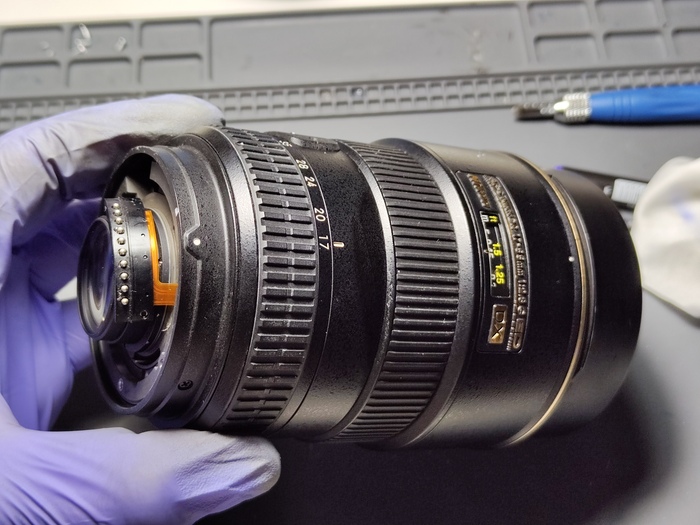

На столе у меня в работе легендарный Nikon 17-55, светосильный репортажный зум на кроп-камеры.

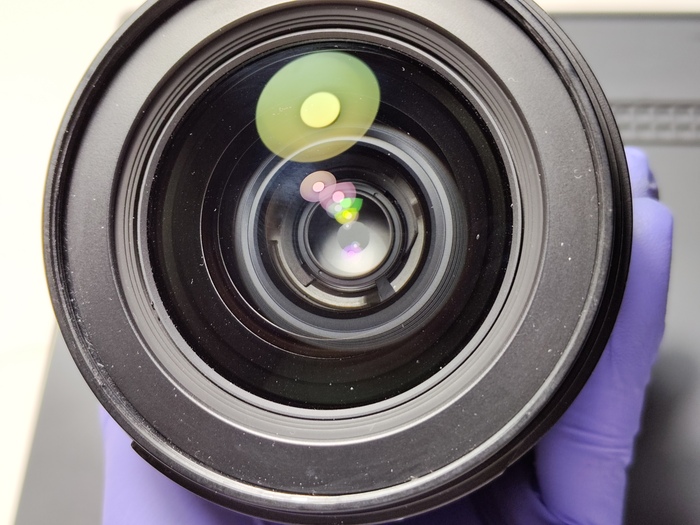

Причина ремонта - заклинившая диафрагма. Спойлер, заклинила она от неправильного хранения в слишком теплом месте.

Диафрагма расположена в самом глубоком месте объектива, так что это не инструкция для действий, слишком много нюансов.

Объектив из 2000х. Это вторая генерация автофокусных объективов от Nikon со встроенным мотором, электроника уже куда надежнее, но выглядит всё так же колхозно как и в Nikon 28-70 2.8D, кому интересно то можно поискать у меня пост про ремонт такого объектива.

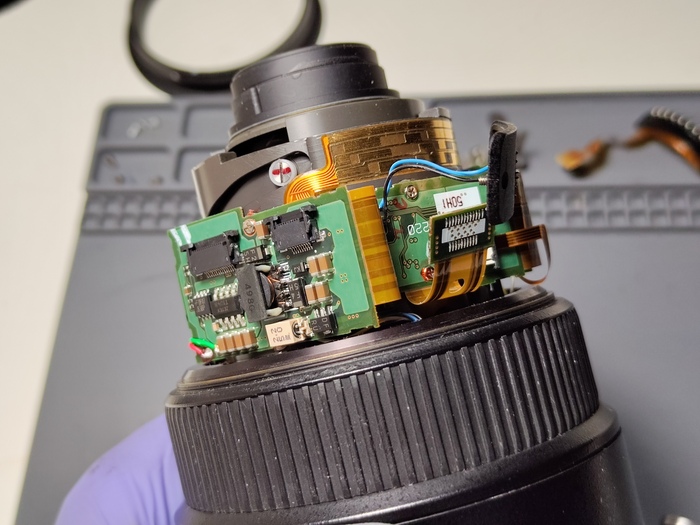

Про колхоз имею ввиду кучу проводов, пайку, скотч чтобы держать все провода на месте и общую не гармоничную конструкцию, смотрите сами:

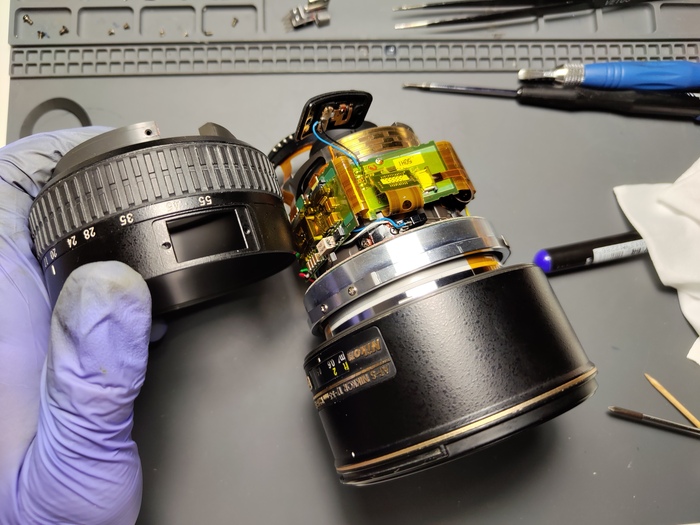

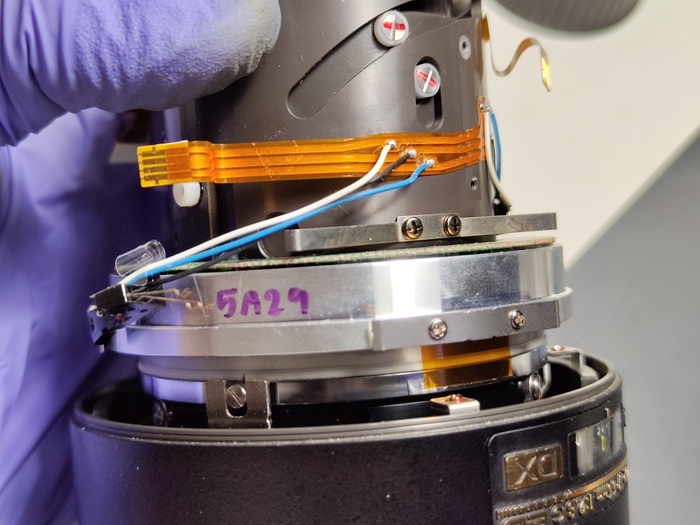

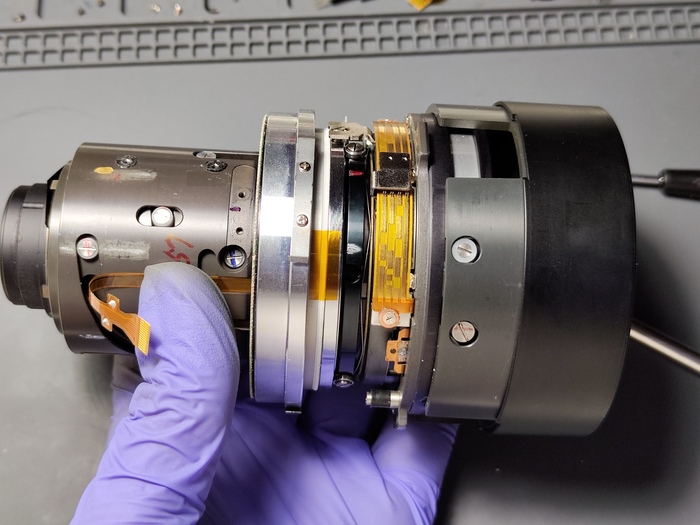

Огромная серебристая шайба посередине объектива это ультразвуковой мотор фокусировки. И он действительно крутит за счет ультразвуковых колебаний. Очень капризный и дорогой элемент объектива.

Неторопливо раскидываю всё на составляющие. Все винты на резьбовом фиксаторе, спешка тут только может всё усугубить.

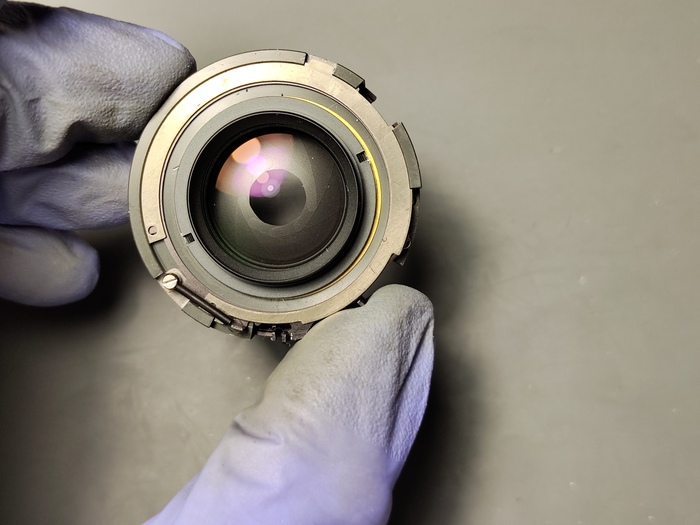

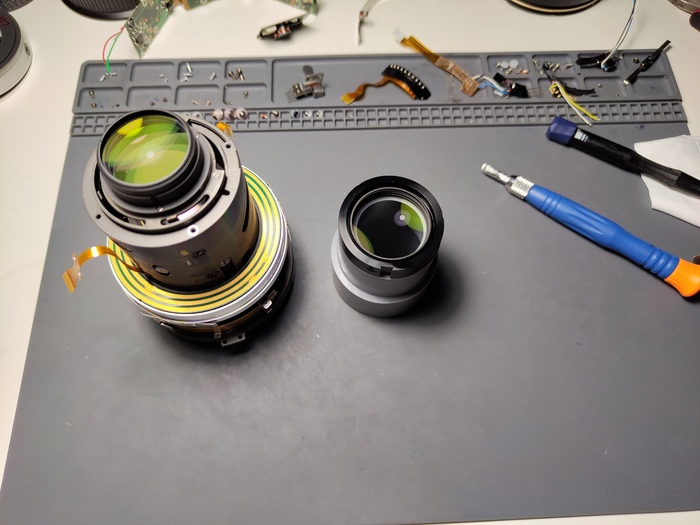

Передняя линза снята, можно по очереди доставать внутренние группы линз фокусировки и зуммирования.

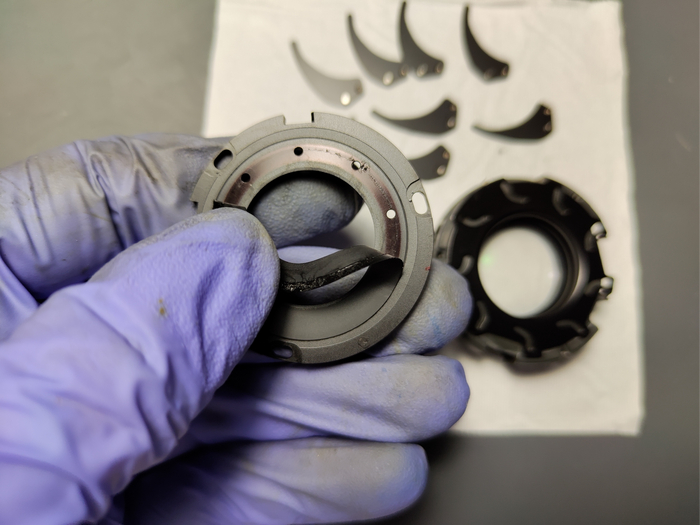

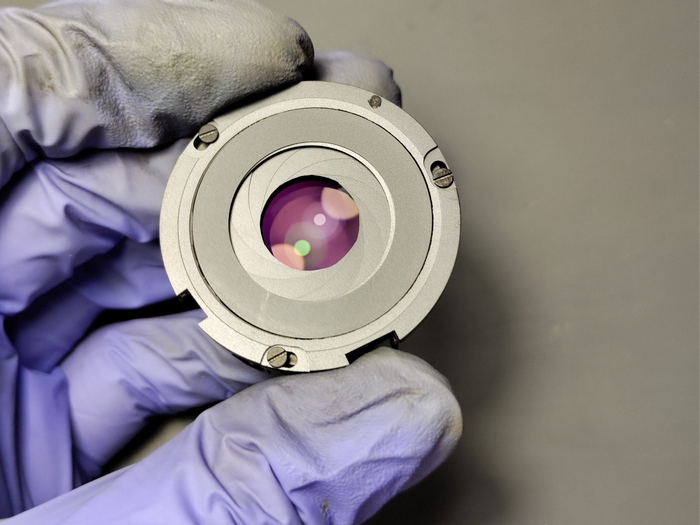

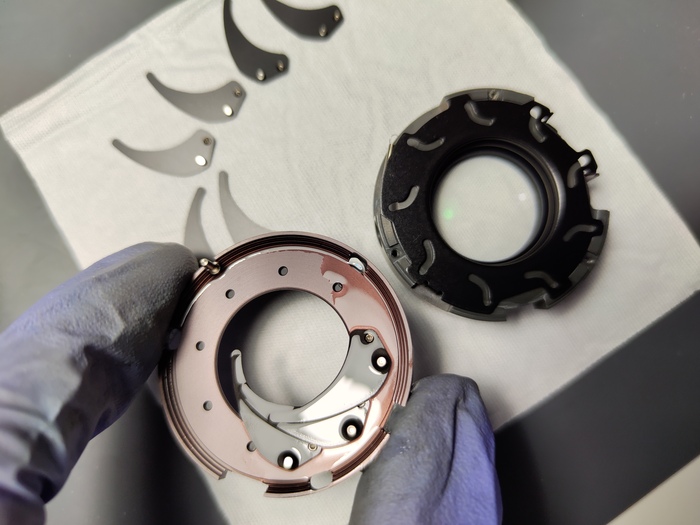

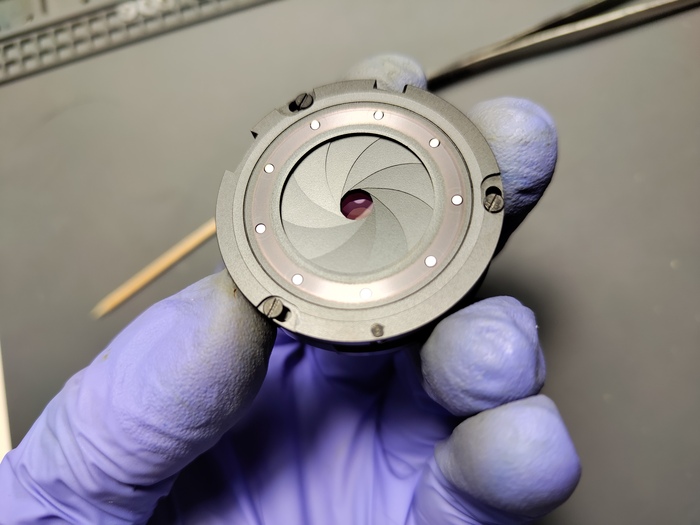

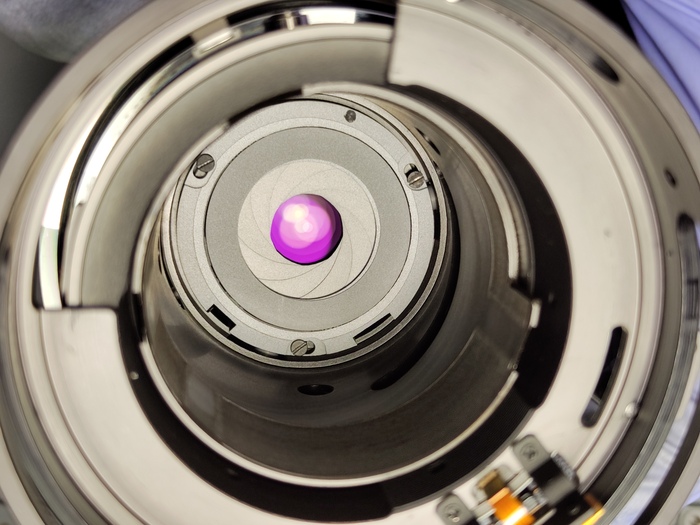

Уже начинает виднеться диафрагма. Она выполнена сложным модулем с несколькими линзами, куча подвижных элементов, пружины. Выглядит очень красиво и качественно.

Обычно заклинившая диафрагма на этом объективе подразумевает механическое повреждение, это достаточно частая поломка у них. Но в именно в этом случае повезло, лепестки просто прилипли от расплавленного клея. Клей был на черном кольце наклейке которое закрывает внутренние блестящие элементы чтобы внутри не было отражений.

А протек клей он слишком высокой температуры. Объектив стоял в шкафу передней линзой вверх и пригрелся на солнышке, стоял долго, да и диафрагме много не надо т.к. механика очень нежная.

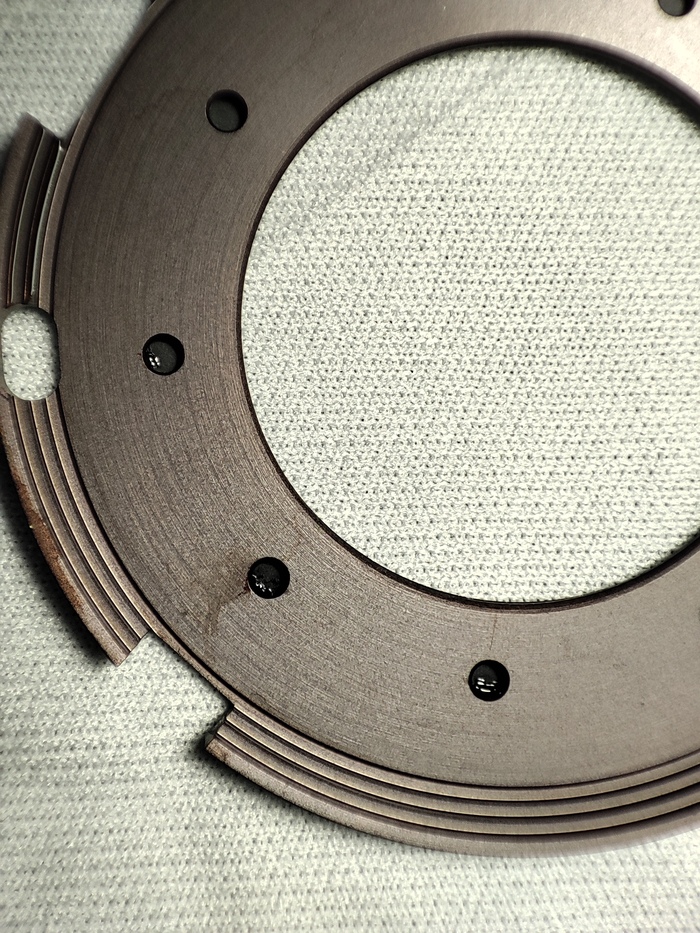

Суть ремонта была в разборке и отмывке всего нехорошего. Клей нанес в промежутки между лепестков и обратно приклеил колечко. Больше такое не повториться.

Дальше сборка. Недавно приобрел себе интересную лампу для обнаружения пыли, ее применяют в ремонте дисплеев смартфонов. Там какие то хитрые светодиоты с направленным светом, получается что под лампой видно даже самые мелкие пылинки.

Дальше сборка, аккуратно и с перерывом на чай кофе печеньки.

А не хватает тут кольцо фокусировки которое я забыл накинуть. Пришлось заново всё отпаивать и снимать платы. Конструкция убогая по сравнению с современными объективами.

Ремонт подходит к финалу, результатом доволен.

Ответы на часто задаваемые вопросы:

1) Работаю в г. Челябинске, но какая разница если почти вся техника у меня с других городов.

2) Критику, советы, обычные вопросы по фототехнике и ремонту рад услышать в комментариях.

3) Личные вопросы как расправится и куда деть поломанную фототехнику можно обращаться по адресу:

Почта: z8ss@yandex.ru

ВКонтакте: https://vk.com/id81521330 (сообщения открыты, в друзья не надо добавляться, это просто личная страница для связи)

Telegram (просто для связи в сообщениях): @L0master

Классный объектив у меня в ремонте. На него упала вспышка, не знаю как, но такое случилось.
На первом фото на кольце зума видно коцку от удара, кольцо зума заклинило, цель ремонта - всё должно вращаться как на новом.

Особенность этого объектива в том что классические с виду кольца фокусировки и зуммирования не имеют никакой физической связи с механизмом объектива. Вращаешь кольцо - датчик отслеживает куда и как быстро вращается кольцо - контроллер уже подает питание на моторы. Это современная фишка, обычно на большинстве объективов внешние кольца соединены с механикой напрямую.
На этом объективе даже есть дополнительная кнопка зума как на видеокамере . И во всей этой схеме есть неоспоримые плюсы: кольца вращаются очень мягко, плавно, равномерно. Идеально для видео, плавный зум мечта любого видеографа. Всё можно настроить под себя.

Ну это так, короткая теоретическая часть, приступаю к ремонту.

А простой вроде как ремонт неожиданно вылился в полноценный пост с инструкцией для других мастеров как не испортить такой объектив.

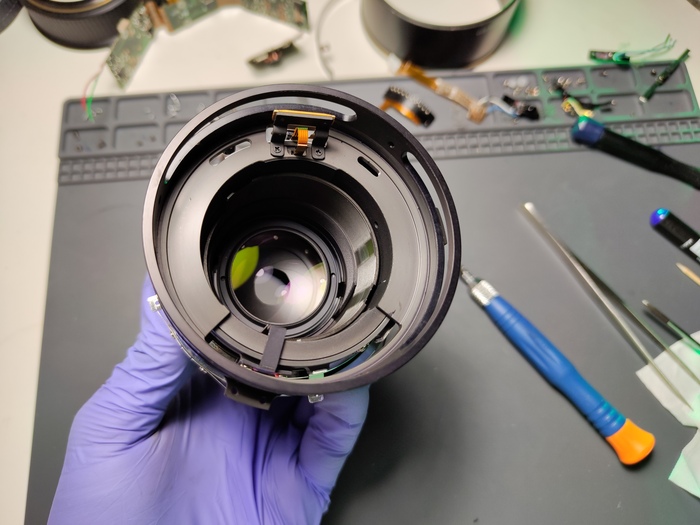

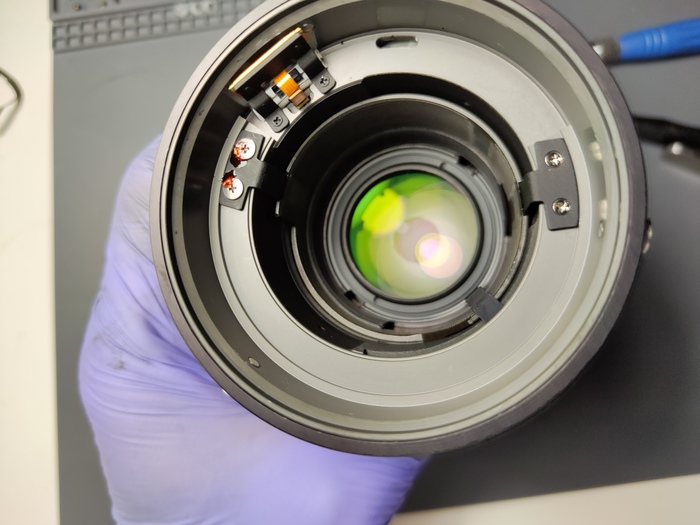

Большинство объективов разбираются с задней части, снимаются кольца и части корпуса, и всё легко и просто.

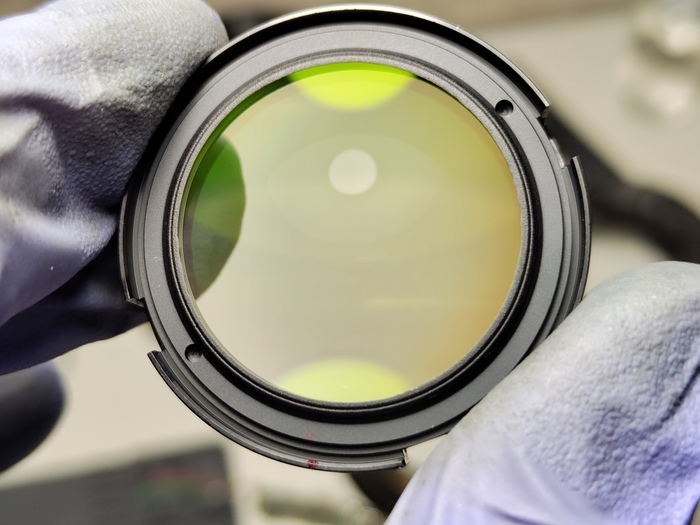

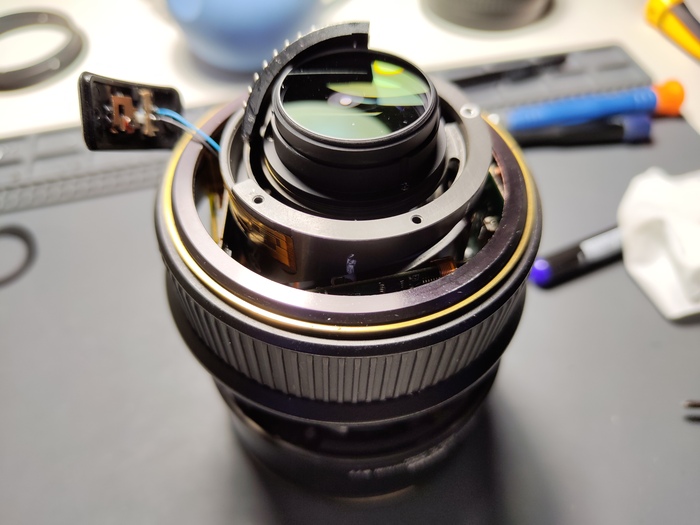

Этот объектив с сюрпризом, для начала нужно снять переднюю линзу и разобрать немного спереди. Декоративное кольцо держится на клею, обязательный прогрев феном и как-нибудь с божьей помощью это кольцо надо чем то поддеть.

Я использовал лопатку для чистки матрицы фотоаппарат. Никаких отверток и прочих ковырялок использовать не надо, линза треснет как нечего делать.

Под передней линзой юстировочные прокладки, очень важно их не потерять.

Ну а дальше уже можно разбирать со стороны байонета.
Плата крепится просто на силиконовых втулках, очень классное решения.
Только вот шлейфы максимально тонкие, одно неловкое движение и всё в клочья

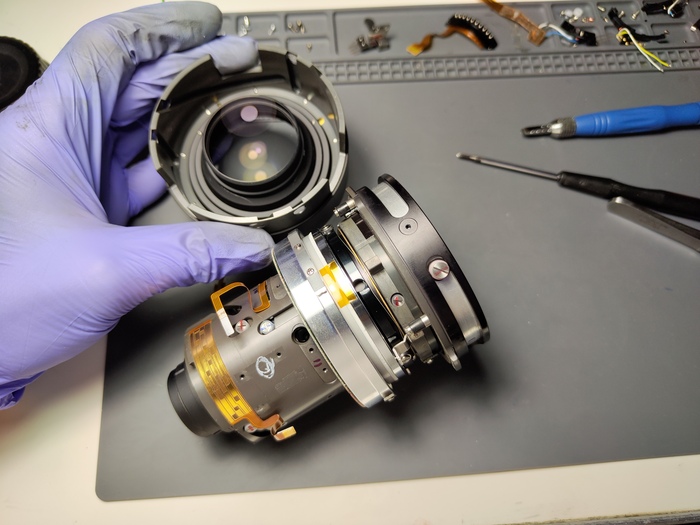

Открутив пару винтов можно вытащить всю внутреннюю начинку из внешнего корпуса.

А вот и причина такой разборки. С внутренней части корпуса проложен шлейф с коннектором который надо отсоединить. Если бы я просто начал разбирать внешний корпус чтобы снять кольцо зума я бы обязательно его оторвал, пришлось бы потратить много сил на восстановление или замену этого шлейфа.

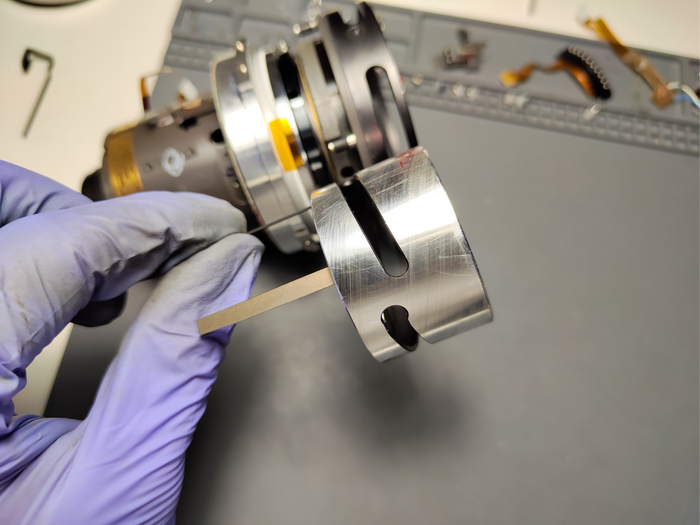

Теперь можно располовинить корпус и снять уже это помятое кольцо зума.

Вот оно кстати. Внутри него можно заметить зубчики для для датчика вращения кольца

Сверхточные замеры показали что кольцо вмяло примерно на 1мм

1

А вправляются такие повреждения таким инструментом. Что то вроде струбцины, только она растягивает кольцо изнутри. Ну и ручками конечно же, ручки должны быть не из задницы.

В дальнейшей сборке внутренний шлейфик зафиксировал скотчем, иногда они отстегиваются сами по себе.

Корпус готов, можно собирать.

Фото внутрянки

Крупным планом. Тонюсенькие шлейфики, очень нежные.

Эти шлейфики нужно максимально аккуратно продеть через корпус

Далее сборка передней линзы. Протирка линзы. Чай + печенки, работа окончена.
