Графический планшет Huion WH1409. Причиной неисправности явился измочаленный разъём micro-usb, в котором при подключении зарядки усики замыкали на массу и блок питания "уходил в защиту". Подходящий на замену нашёл в одном из магазинов торгующих ЗИПом для электроники. Заменил, работает
Вначале были проблемы с зарядкой, потом перестала заряжаться совсем.

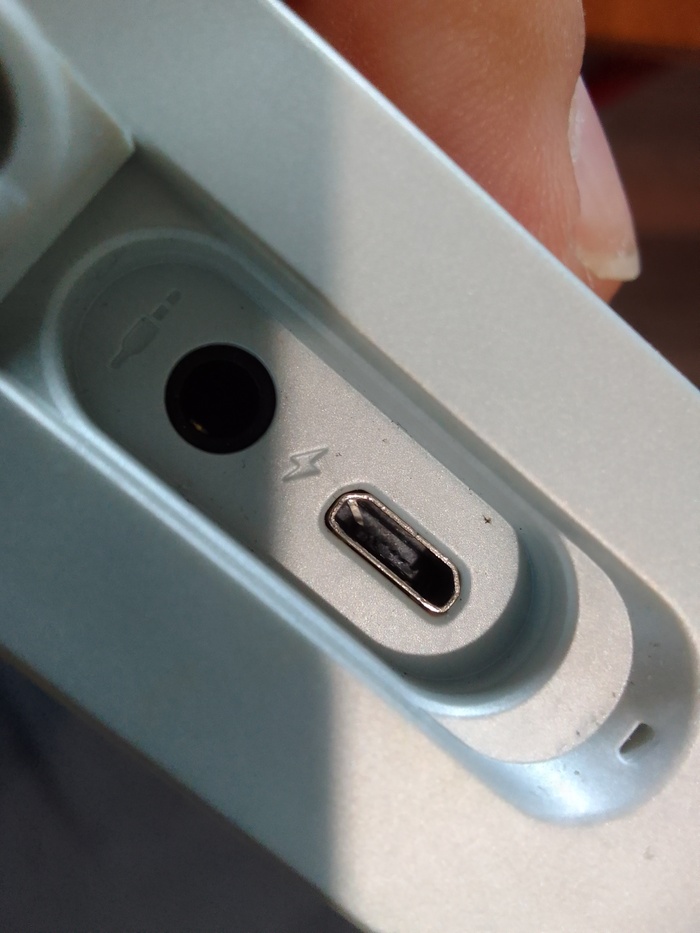

Сразу решил заглянуть в разъём usb. Ну что ж, причина неисправности очевидна)
Декоративная решётка снимается относительно легко, главное действовать аккуратно и не раздавить пластиковый бортик.

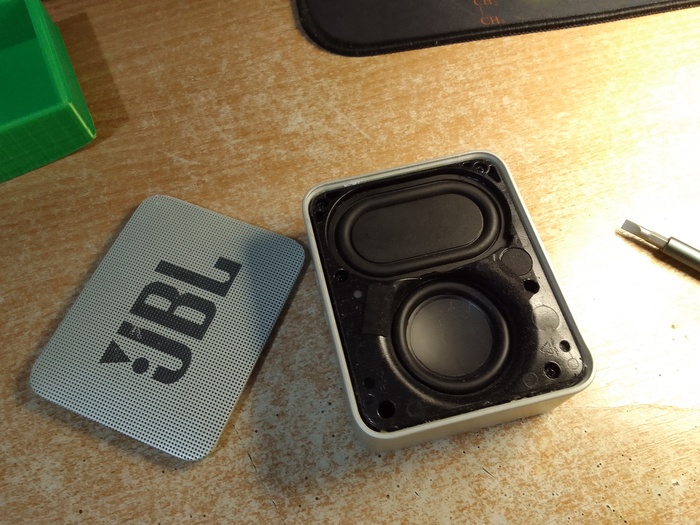

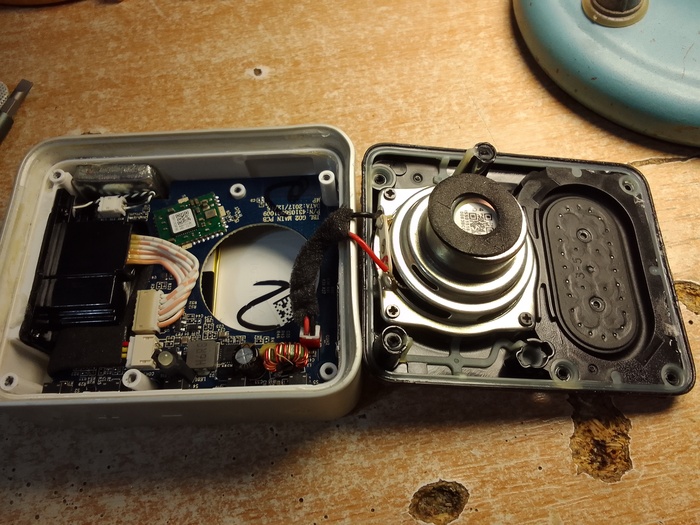

В лучших традициях Питера располовиниваем корпус. На нижней части корпуса спереди можно увидеть небольшой груз для лучшей устойчивости.

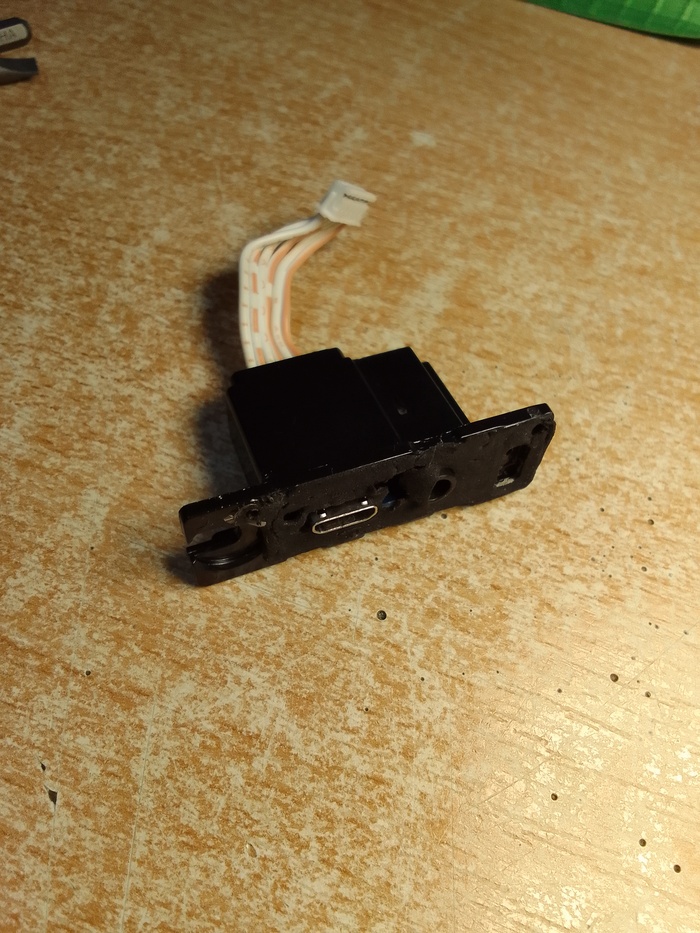

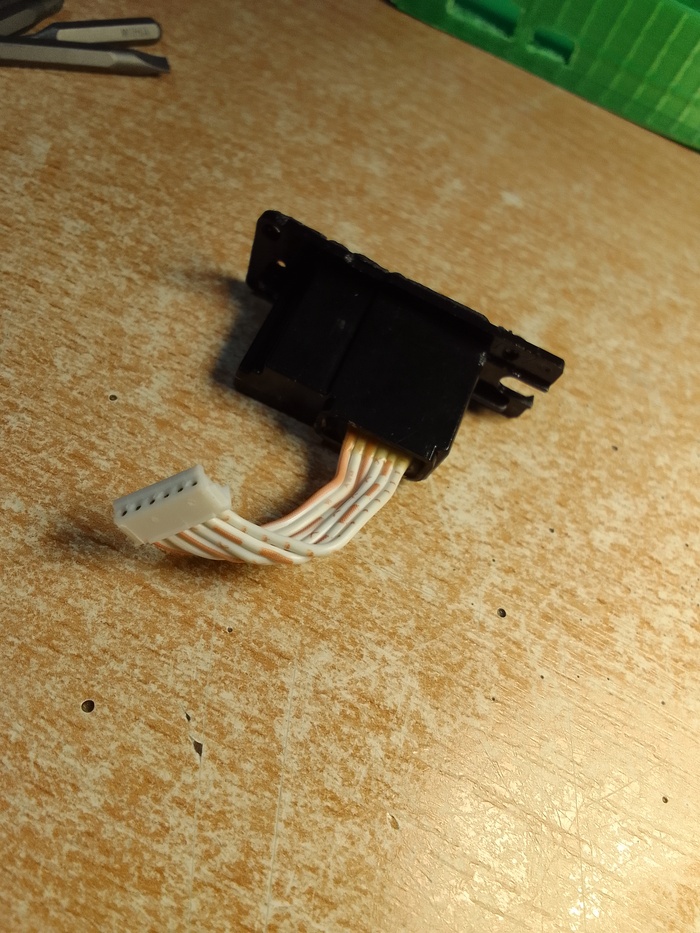

"Блок разъёмов"

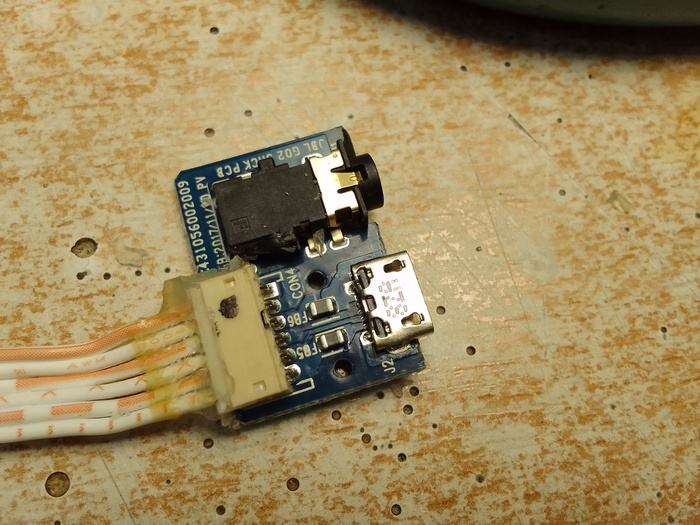

И его начинка.

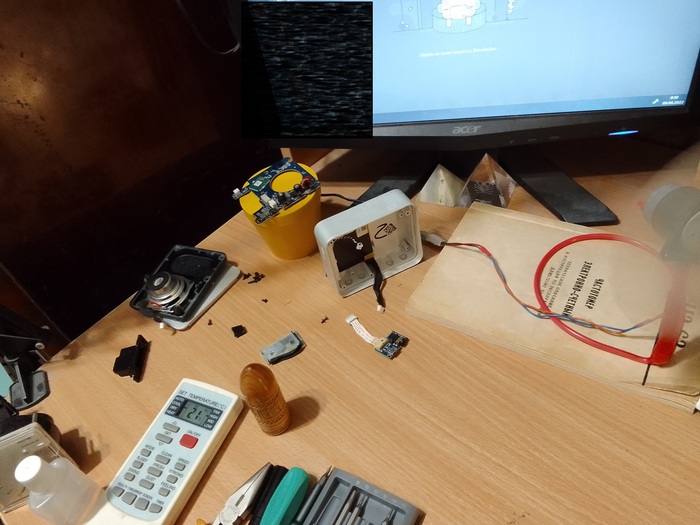

Только бы ничего не потерять, и чтобы не было лишних деталей)
Без фена тут делать нечего)

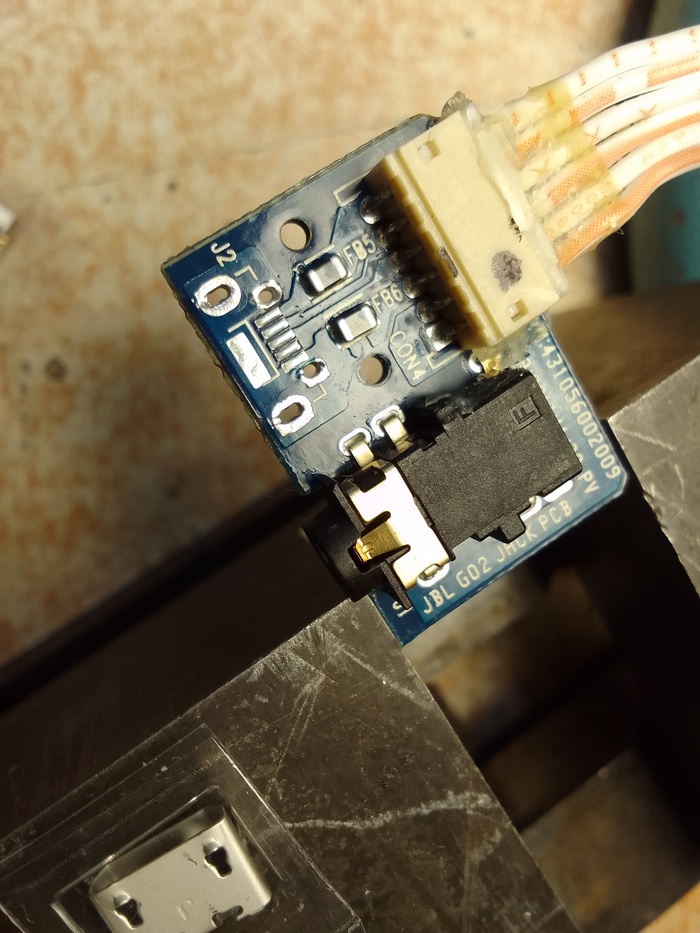

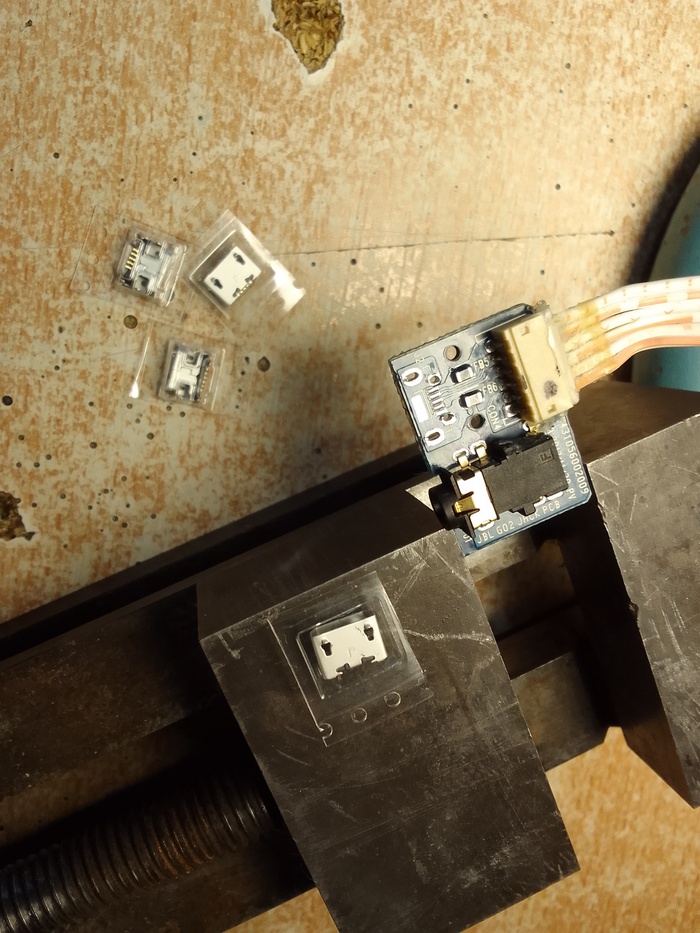

Новый разъём по посадочному месту подходит, но контактная часть немного смещена.
Проблема решилась просто - немного снять маску с дорожек(оранжевое), и часть заизолировать (зелёное). Потом поставил разъём. Во время этой мелкой работы было не до фотографирования)
Проверка показала, что заряд идёт.
Можно собирать как было)
Здравствуйте уважаемые ремонтеры. Нужна ваша консультация. В инете нифига не нашел, особо не разбираюсь в этих делах, по этому прошу тапки не бросать. Есть настольная лампа с micro usb разъемом. Возможно ли убрать его нафиг и припаять шнур напрямую? Лампа без аккумулятора работает от обычной зарядки. Заранее всех благодарю!
Приветствую ремонтёров!

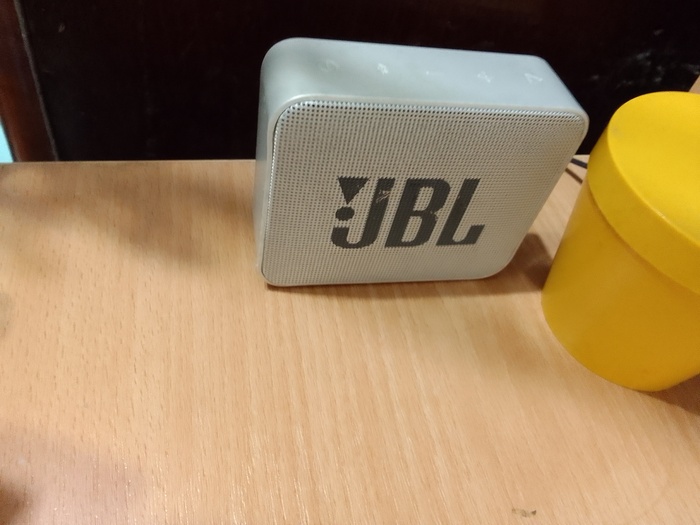

У себя в завалах нашёл свою старую блютуз колонку, которой я перестал пользоваться когда у неё отвалился micro usb разъём зарядки. Относил в ремонт, мне его припаяли так, что скоро он отвалился вновь. Потом я купил новую колонку, эту забросил.
Разобрал от нечего делать.

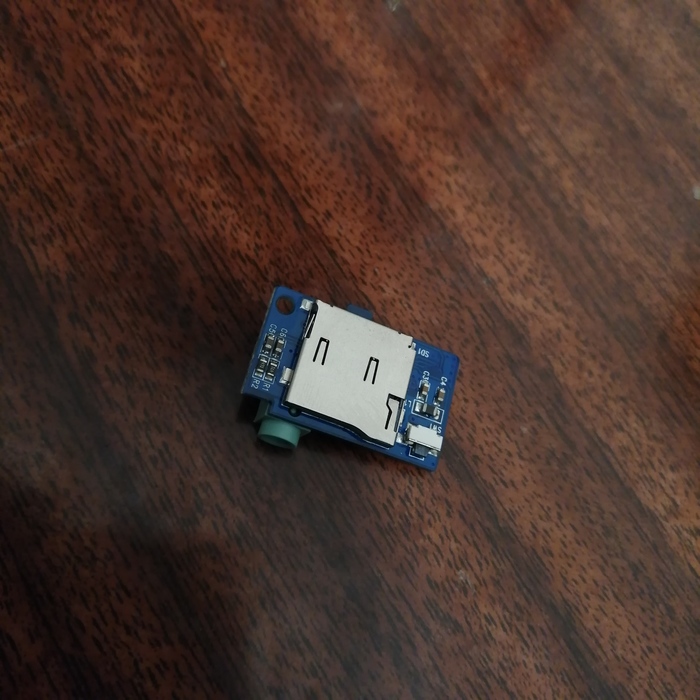

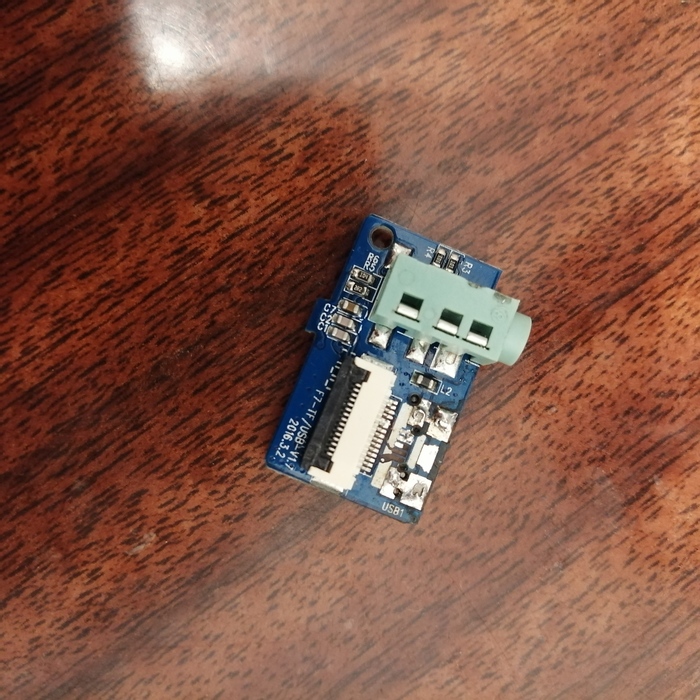

Обнаружил данную плату:
Вопрос: возможно ли где-либо приобрести точно такую плату, или это какой-то эксклюзив производителя колонок?
Прошу подсказать кто имел дело с планшетами Текласт
Какого вида там в оригинале микроюсб разьем ?
Есть ли вообще какая то хитрость в этом разьеме или он подобный какому то (уточнить какому) чтобы я заказал среди 120 видов (черт их подери нахрена расплодили этот зоопарк)
Знакомой поменяли судя по всему разьем и есть ощущения что "его там не стояло"
то не так торчит или углублен то нужно как то с танцами с бубном получить зарядку на нем то не тем кабелем теперь как раньше он работает.
Может кто то хорошо с Текластами поработал и может подсказать
спасибо
Доброго времени суток, уважаемые дамы и господа. Сегодня я бы хотел поделиться своим опытом использования (если это так можно назвать) ремкомплекта для USB штекеров.
Заказывал сами знаете где.
Так как юсб шнуры очень любят со временем ломаться (перетираются провота, разбалтывается сам штекер) то я подумал, что не лишним будет заказать такие наборы для ремонта. Тем более что там один набор стоит примерно столько же, сколько и готовый usb шнур в наших магазинах (400 - 500 тенге). Отсюда и сам собой напрашивается вывод, что купить два ремкомплекта будет гораздо выгоднее, чем каждый раз покупать шнур) единственный минус, шнур становится короче))))

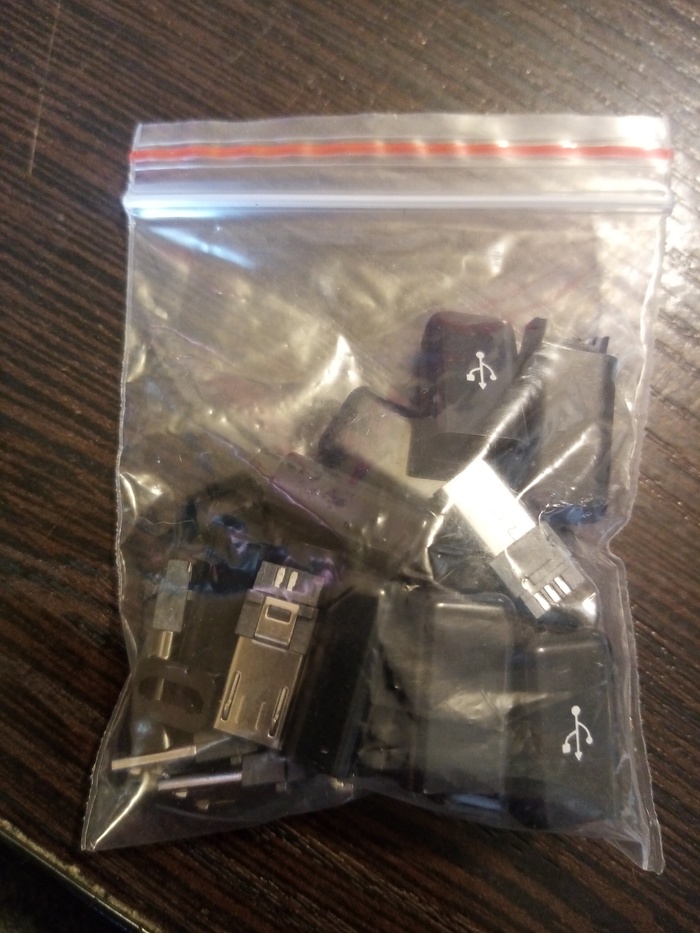

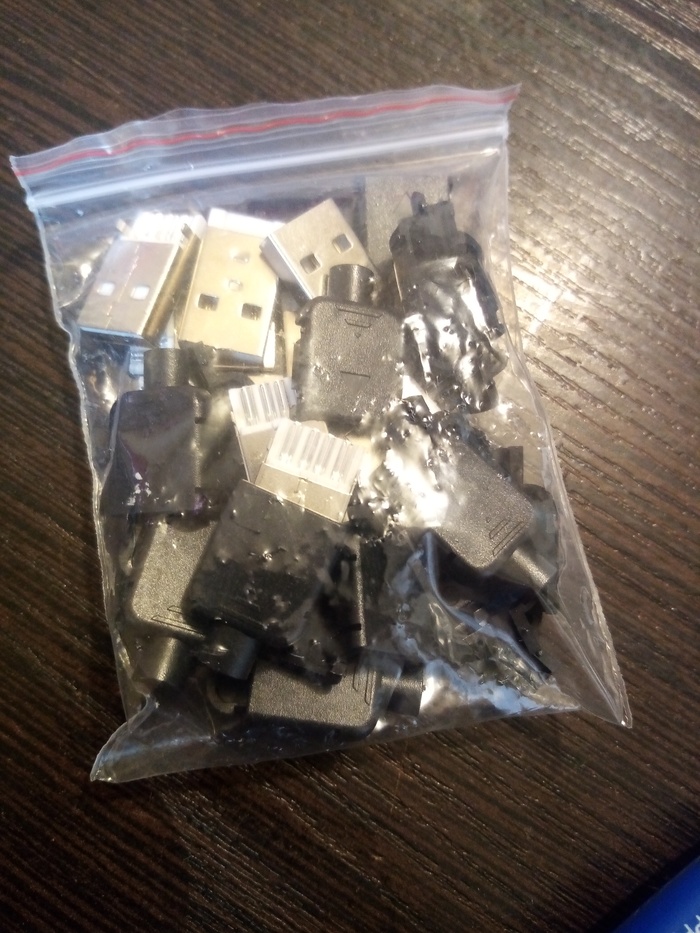

Как вы уже наверное поняли, я заказал два набора штекеров... Микро юсб, ну и юсб соответственно. Все пришло одной посылкой

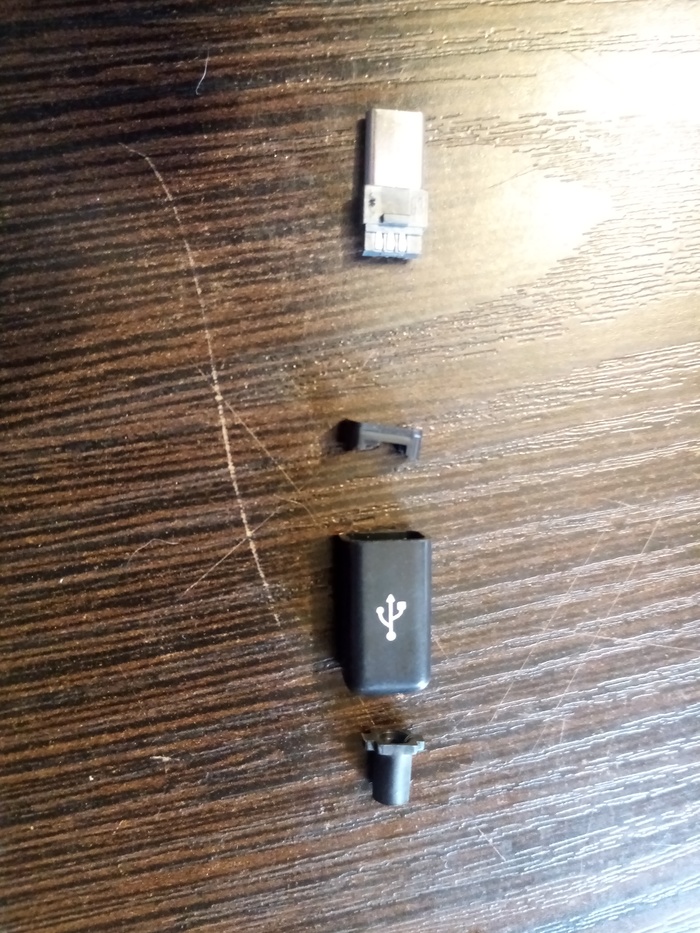

В комплекте их по десять штук, разобранных. Вот вам фото одного микро юсб:
План действий такой: Сначала нужно просунуть провод в круглое отверстие в корпусе штекера, затем его просовываем в отверстие другой детальки, если конечно размер отверстия позволяет. Мне пришлось обойтись без нее (на фото она с низу). Припаеваем разъём (куда и что паять, показано на первом фото). Продеваем разъём через "крышечку" (на фото она сверху) и защелкиваем корпус.

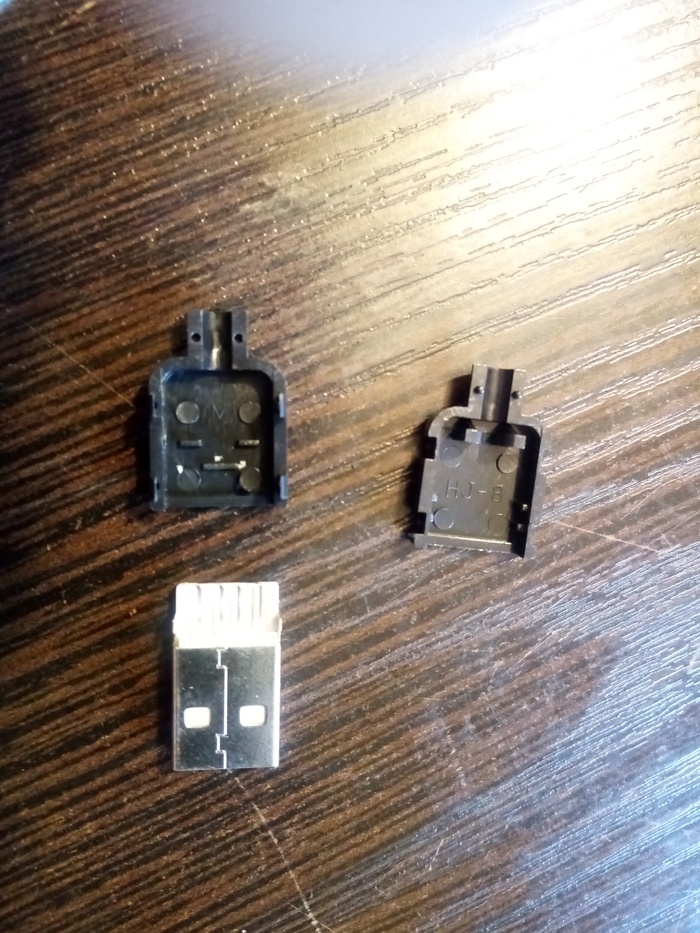

С разъёмом юсб ситуация аналогичная, припаиваем согласно распиновки контактов.
На что стоит обратить внимание?
1.Диаметр отверстия на юсб штекере может быть маловат, и его придется доработать ножичком, напильником и т.д.
2. Следует очень аккууууураааатно защёлкивать корпус разъема, потому что сделано на один раз...
Подведём итоги: Данный ремкомплект мне достался примерно за 1000 тенге (Два комплекта разъёмов примерно по 450 + доставка)
1000 тенге/20 разъемов=50 тенге за один разъём.
самый дешмански шнур, что я видел, стоят около 450 тенге.
450*10 шнуров =4500 общая стоимость. Думаю, экономия видна не вооружённым глазом.

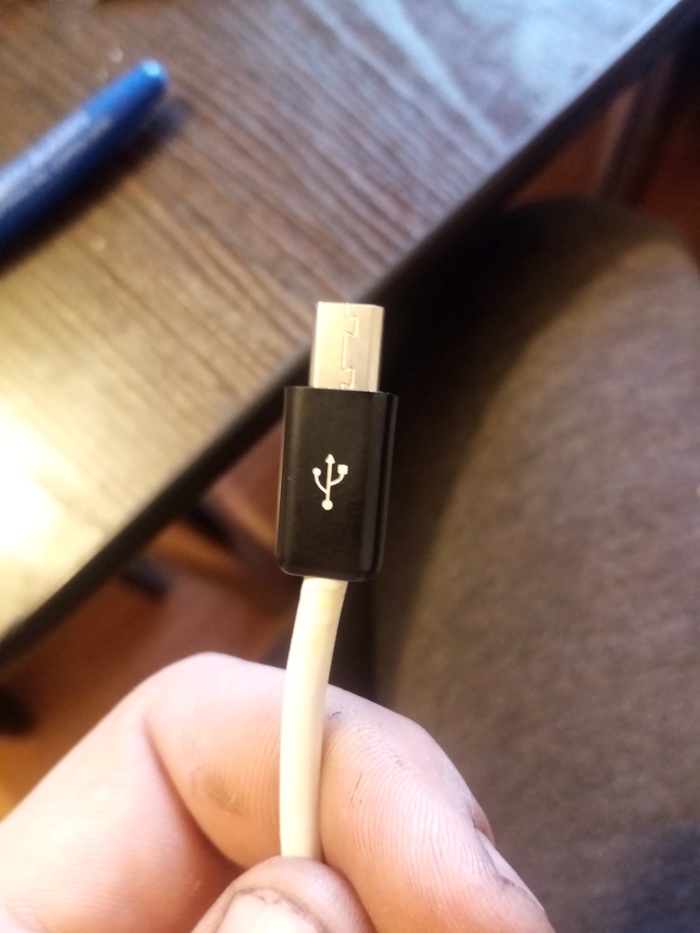

А на этом всего самого наилучшего вам, на последок ещё несколько фото)
P.s. В тексте могут содержаться пунктуационные и грамматические ошибки, прошу меня простить, потому что, ну не умею я литературным языком писать) Всего доброго)
Привет прочтавшим. Не хотел создавать пост, но нужна помощь. Принесли планшет на ремонт supra m713g. Вырван разъем usb с клочьями. Плюс и минус восстановить не проблема, сложно с дата+-. На плате точек с таким названием нет, но есть rx и tx. Вопрос в следующем. Это одно и тоже? Если нет то как найти куда припряться для восстановления. P.s. знаю планшет хлам и проще выкинуть, но другуу нужен для работы, а этот бесплатный.
