Накрылся Дисплей на Huawei P20 lite. И попросили люди знакомого (или сам он вызвался, уже не столь важно) поменять на мобильнике дисплей. Купил он ЛСД, разобрал, пока подкидывал новый экран и телефончик решил перестать включаться. Да, так бывает, прям вот в руках и помер.

А дальше попал ко мне.

Убедившись, что проблема в микросхеме памяти – будем ее менять.

Выпаиваем флешку, накрыв процессор и оперативную память.

Очищаем припой и компаунд с платы оплеткой и паяльником.

Тоже самое делаем и со снятой флешкой

Ошариваем микросхему паяльной пастой.

И пытаемся что-нибудь с нее прочитать. Хоть она и детектится, но определяется с неправильным размером и именем, что говорит о ее выходе из строя.

Пока качается дамп можно заняться и необычными ремонтами, которые иногда разбавляют рутину.

Устанавливаем флешку, с записанным дампом и после включения программатором восстанавливаем служебную информацию, чтобы телефоном можно было полноценно пользоваться, а не только как плеером и камерой.

И раз уж телефон восстановился, то попросили поменять и дисплей, благодаря которому этот телефон и попал в ремонт

Пока он болтался там да сям - надорвали шлейф тачскрина, восстанавливаем его и вклеиваем в рабочий аппарат.

нахожусь в г. Санкт-Петербург.

Источник моя группа вк

Поддержу старую традицию пятничного "моё"

Честно говоря, не слежу за трендами в этой сфере, но исключительно по субъективным ощущениям и опираясь на количество аппаратов в ремонте, в 2020 году все дружно любят хуавей и знаменитый мем о xiaomi можно перерисовывать с новым брендом.

Поэтому поделюсь одной историей, которая случилась с счастливым обладателем Honor 10. Купил он в официальном онлайн-магазине телефон, пользовался им несколько месяцев и у него перестал работать wi-fi. Человек несет его в оф. сервис и через несколько дней случай признают не гарантийным из-за неквалифицированного ремонта.

К таким историям я всегда отношусь скептически, но за что купил, за то и продаю.

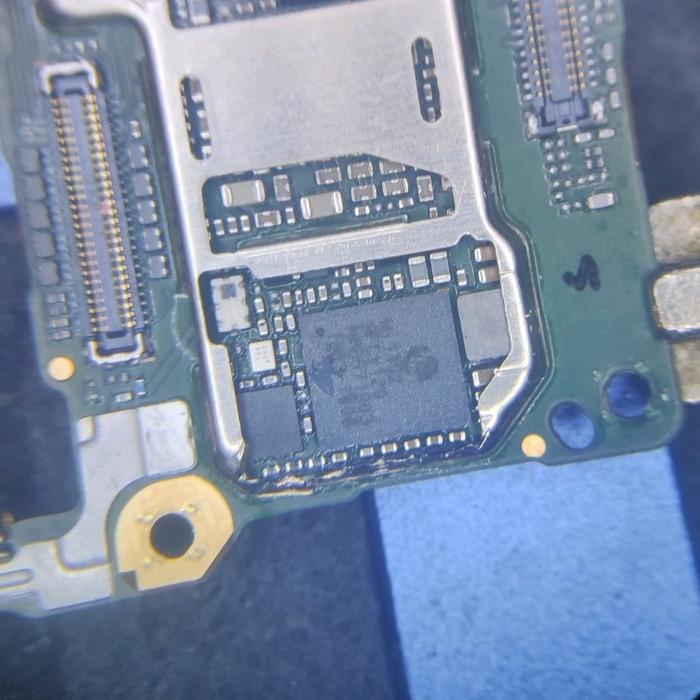

Разбираю телефон. Вот так выглядит микросхема контроллер wi-fi. Ко мне он попал именно так, с откусанным защитным экраном (не то, чтобы я сделал иначе, я бы так же убрал его для удобства пайки). Собственно, за то, что его где-то паяли он и слетел с гарантии. Но человек-то его вроде купил в максимально надежном месте…в истории больше вопросов, чем ответов.

Выпаиваем микросхему, под ней флюс, явно где-то или прогревали, или перепаивали.

Ошариваем микросхему, зачищаем лишний припой на плате и припаиваем на место.

Вторая проблема, которая была в телефоне – он иногда перезагружался.

После того, как я увидел плату, сразу стала понятна причина: с обратной стороны от этого контроллера стоит 2х этажный бутерброд на компаунде, у которого и нарушилась пайка между слоями, после попыток ремонта wi-fi.

Снимаем по очереди оперативную память, процессор и пзу

убираем с платы компаунд и припой обычным паяльником и оплеткой.

Ошариваем процессор, устанавливаем, проверяем не умер ли он от термоудара.

Потом ставим оперативку

и флешку.

Телефон, к счастью, заработал, что случается отнюдь не всегда из-за сложности процедуры и невозможности ее автоматизировать.

нахожусь в г. Санкт-Петербург.

Источник моя группа вк

Всем привет! Нужна помощь. Ребёнок разбил экран на Honor 7a pro, новый купить нет возможности, да и новый год на носу, поэтому купил новый дисплей.
Снял старый, установил новый и разочарование, нет изображения.. я подумал на брак, объездил все магазины города, но дисплеи так же не работали. При включении телефона происходит вибрация примерно 1 раз в 10 секунд, если подключить экран.

Старый работал полностью, просто было битое стекло, но после снятия матрица разбилась совсем, уже обратно не поставить его.

В чём может быть проблема? Ведь всё работало, манипуляций никаких не было, просто не видит новый дисплей.
Сервисные центры озвучивают прайс нового телефона.
Живу в Санкт-Петербурге.

В телефон попала вода, его даже посушили, более того он даже какое-то время работал.

Но в современных телефонах, с несъёмной батареей, последствия попадания влаги всегда более ярко выражены. Все потому что даже при отключенном телефоне, но подключенной батарее, на некоторых шинах есть напряжение и при попадании воды образуется коррозия и окисления

А с приклеенными задними крышками и экранами вообще практически нереально в домашних условиях высушить случайно намоченный телефон.

Чтобы нормально вычистить все и дать гарантию, на этот ремонт, не до порога, снимаем защитные экраны.

Сразу видно больше последствий, чем казалось вначале.

Я предпочитаю снять все микросхемы, под которыми была вода и убрать окисления, а не по мере обнаружения проблем.

Демонтируем основной контроллер питания, подсветки, возможно драйвер вспышки, акселерометр и гироскоп, скорее всего.

Даже если очень захотеть почистить под микросхемой не снимая ее, ничего не выйдет. И любимая некоторыми УЗВ-ванночка не поможет (закинул ее на полку как архаизм, только трафареты в ней чищу).

Убираем весь припой. бензином и спиртом вычищаем плату от окислов и гнили.

Припаиваем по очереди все микросхемы обратно, не переборщив с температурой, потому что с обратной стороны платы находятся тоже микросхемы, и они тоже припаяны к плате. И к сожалению иногда бывает, что они частично отваливаются, а это лишняя работа, которая совсем не нужна.

К счастью, все микросхемы остались работоспособны и после перепайки телефон полностью функционирует.

мой контакт на случай, если у кого есть вопросы

Как-то в сентябре делал Huawei Honor 9, в который попала вода. И вот только сейчас решил что-нибудь выложить про него.

Лично для меня Хуавеи достаточно проблемные в ремонте. Отсутствием схем на актуальные модели смартфонов и даташитов на микросхемы уже никого не удивишь. Но в хуавеях к этому еще добавляется свой процессор hisilicon, который пока стоит только у них, и если тебе не несут в большом объеме этот бренд, то реальных шансов отремонтировать серьезную проблему практически нет.

Но в данном конкретном случае все более-менее понятно. Телефон залит, не заряжается и работает только от зарядки. Явно что-то с определением АКБ. Может кто-то сходу и скажет, как реализована система зарядки на этом проце, но это не я.

Вообще заметил, что здесь, на пикабу, очень хорошо заходят истории с примитивным сценарием: есть ярко выраженный злодей, который ведет себя как мудак, совершает поступки с однозначно негативным окрасом (в сообществе ремонтеров этот злодей – сервисы, которые одновременно разводят пенсионеров, переставляют винду за 12к и при этом еще и воооооообще ничего не шарят в ремонте электроники) и наш герой-альтруист, который и бабушке телефон бесплатно починит и тупого клиента одной колкой фразой на место поставит да и в ремонте техники божИт (ну по крайней мере такое впечатление складывается у людей, которые далеки от темы). Честно говоря, когда вижу в посте фразу “был в 2-3-10 сервисах, никто не смог починить, а я заебенил за один вечер” немного даже переживаю за психологическое состояние человека, который придает столько значимости тому, что он лучше других. Вообще специалисты, которые с ходу обливают грязью конкурентов, пусть даже те и впрямь не очень, лично у меня вызывают много вопросов.

Но вернемся к нашим хуавеям.

Голая плата в выключенном состоянии имеет чуточку лишнего потребления. Зная историю аппарата конечно понятно, что вода куда-то попала и что-то подкорачивает, но с такой маленькой утечкой пальцами это точно не нащупать

Но т.к мы имеем еще основной симптом – не видит нормально АКБ, то я в данном случае решил что можно начать с одного из контроллеров питания. Вырываем вероломно защитный экран и выпаиваем аккуратно (с обратной стороны проц-бутерброд и флешка на компаунде, и в случае перегрева скорее всего я не смогу откатать этот проц до работоспособного состояния).

На первый раз мне повезло и под этот контроллер вода и впрямь попала

, убрав всю коррозию потребление стало поприятнее,

но еще не идеально. Такая слабая утечка может быть абсолютно где угодно, могут работать все функции и придется катать все подряд, до чего могла добраться вода.

Но тот день был явно мой

и сняв второй контроллер питания, я обнаружил это маленькое потребление.

Чистим посадочные площадки на плате, ошариваем микросхемы и припаиваем их на место.

потребления лишнего нет.

телефон заряжается. хэппи энд

Единственное потом выяснилось, что нет вай-фай

но там просто вода попала под микросхему wi-fi, bluetooth

после ее реболла тоже ожил.

Чуть не забыл закончить про злодеев и героев

. Это фото дисплейного шлейфа того же телефона, который я благополучно порвал, подцепив неудачно лопаточкой АКБ, когда подкидывал новый при диагностике. Конечно тут он уже спаян, залит маской. Сверху еще заклеен термоскотчем и в целом представляет достаточно надежную конструкцию, но следующий человек, который будет вскрывать этот телефон, наверняка решит, что до него телефон чинили рукажопы.

В интернете достаточно легко быть хорошим специалистом/человеком, достаточно просто не рассказывать о своих косяках…
