Здравствуйте. Пациент сначала упал и пропала цифра на индикаторе,а затем я его добил, продув компрессором..

Я не электронщик,но паяльником дымить умею. Накурившись гугла и видосов,вскрыл болезненного

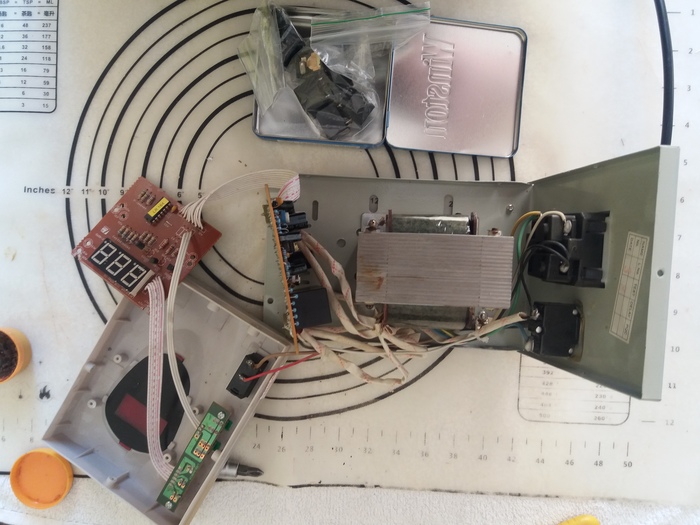

Простая начинка,как и подобает эконом классу. Автотрансформатор,платы управления и индикации. Проверяем наличие 12в (питание реле) и 5в после кренки. Осматриваем конденсаторы- электролиты. У меня один из них дал еле заметную течь. Т.к стабилизатору 12 лет -меняю все.

Выпаять и проверить 2 подстроечных резистора на 2.2кОм. У меня один из них уменьшил свое сопротивление в 1.5 раза. И без проверок менять все 4 реле. За столько лет коммутации контакты там подгоревшие. Ради интереса вскрыл пару штук

Если на фото не видно,то пластик поплавлен. А это не есть гуд. Выпаиваем и проверяем транзисторы реле и диоды. Пробую запустить пациента,включив через лампу 150вт в сеть..

И чудо..

Проверяем мультиметром что на выходе-в норме. Возможно замененный подстроечник надо было точнее отрегулировать(ставил его в среднее положение),но пока главное итог.

Цифра на индикаторе не горела из-за отвалившегося не пропая.

Буду рад ,если кому пригодится

День добрый.
Решил на свой мопед сделать подсветку из светодиодной ленты, характеристики SMD5050 14.8W/m. Встал вопрос о питании ленты. Бортовая сеть мопеда подвержена перепадам от 13v до 14.5v (зависит от оборотов), с одной стороны мне люди говорят, что 14.5v не страшны и можно подключать напрямую, а другие утверждают, что половина светодиодов сгорит через полчаса и нужен стабилизатор, но подобрать стаб для 5 метров (получается 6 ампер 80ватт) у меня не выходит...
Помогите с решением, заранее спасибо.

На что не пойдешь, лишь бы по магазинам не бегать. Сгорел стабилизатор 7550, за место него приколхожен 7805. Сам прибор транзистор тестер ☺️

Кстати на удивление прибор живучий, главное менять шину для установки компонентов и периодически калибровать

Но ни смотря на подобный колхоз все работает

Всем благ! 👻

Прикупил я давненько два училка d класса на всем известно али питание их 24 вольта но работаю и от 27 на 28 уходят в защиту. Взял трансформатор на 24 вольта после диоднова моста и конденсатора стало 35 вольт но так как это пиковое напряжение под нагрузкой оно просидает но немного но серавно много напряжения отмотал от транса до 24 вольт после моста до моста стало 19 вольт подключил усилители поют но при большой громкости пиковое напряжение на конденсаторе просажывается до 20 вольт и качество звука и максимальная мощность падает.

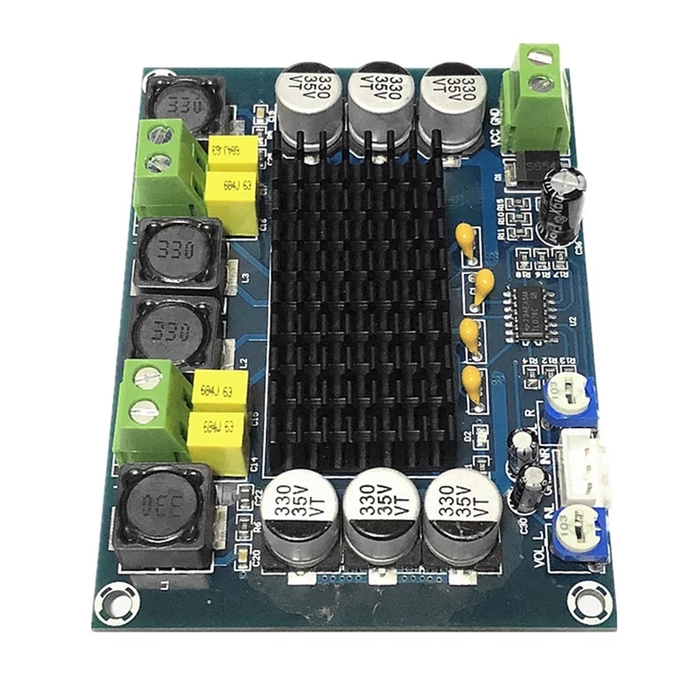

Усилки если что вот такие первый одноканальный под саб на сто китайских ватт второй двухканальный на 120 китайских ват на канал

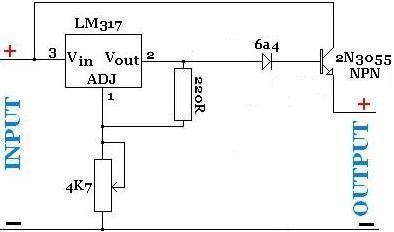

Решил сделать линейный стабилизатор с 35 пиковых до 24 стабильных на лм317 и попалась такая схема

Транзисторы взял из блока питания компьютера d209l все остальное по схеме. Собрал выставил переменным резистор на выходе 24 вольта подключил конденсатор 25 вольт 48000 микрофарад напряжение держит стабильно подключаю усилки заработали на всю громкость просадка до 23 вольт

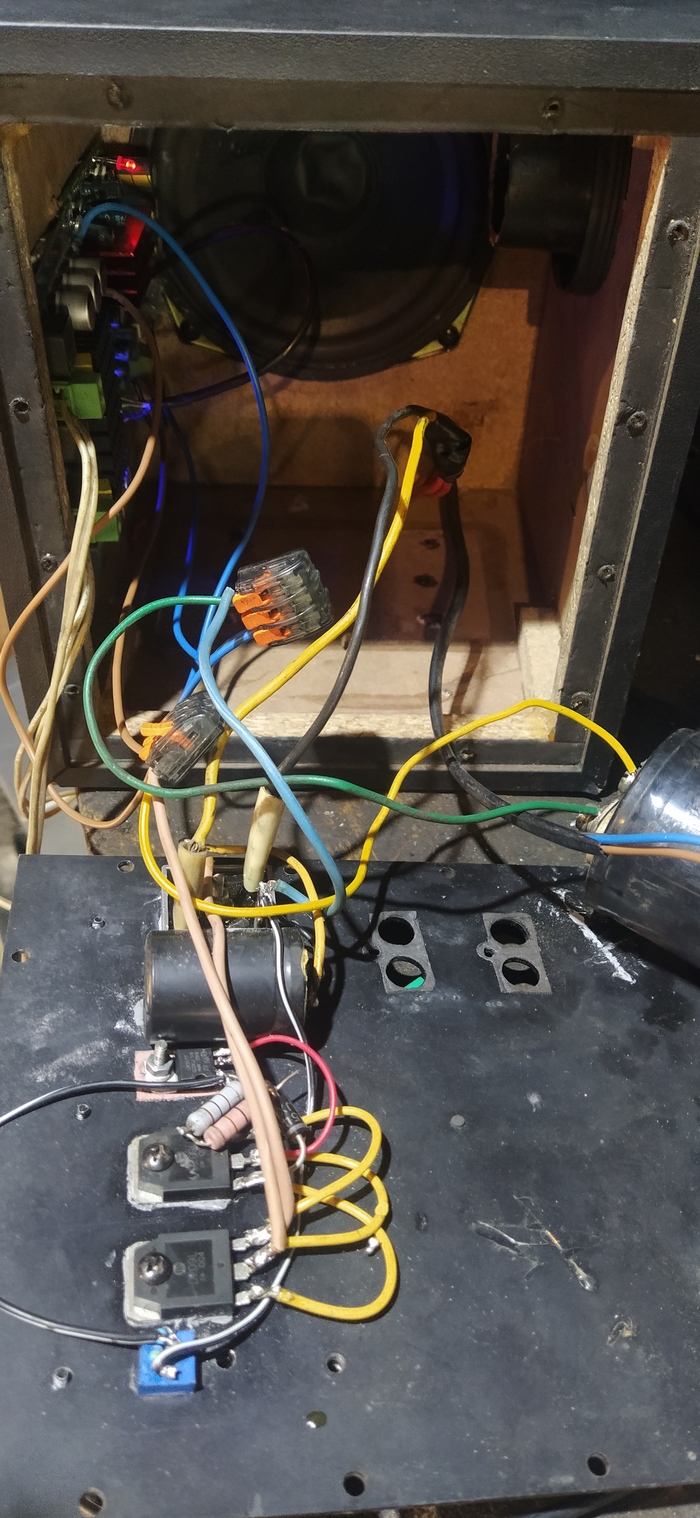

Собрал в корпус от усилка на tda2030 тут как раз радиатор пригодился при всей громкости радиатор чуть тёпленкий . Все музыка в гараж готова поет конечно не как А класс но слушать можно.
