Читателю привет!

Сегодня ремонт материнки на свежем сокете от синих, а именно LGA 1200. Материнка свежая очень, да и в целом вполне нормальная (имхо). На вид явно несколько дней с покупки, пыли почти нигде нету, вся плата в целом чистая и "глянцевая", нету ещё того тонкого слоя пыли просто. Однако уже имеет проблему, но не с завода.

Привезли комплектом материнка+процессор сразу, что правильно, в идеале бы модули памяти сразу, но ладно.

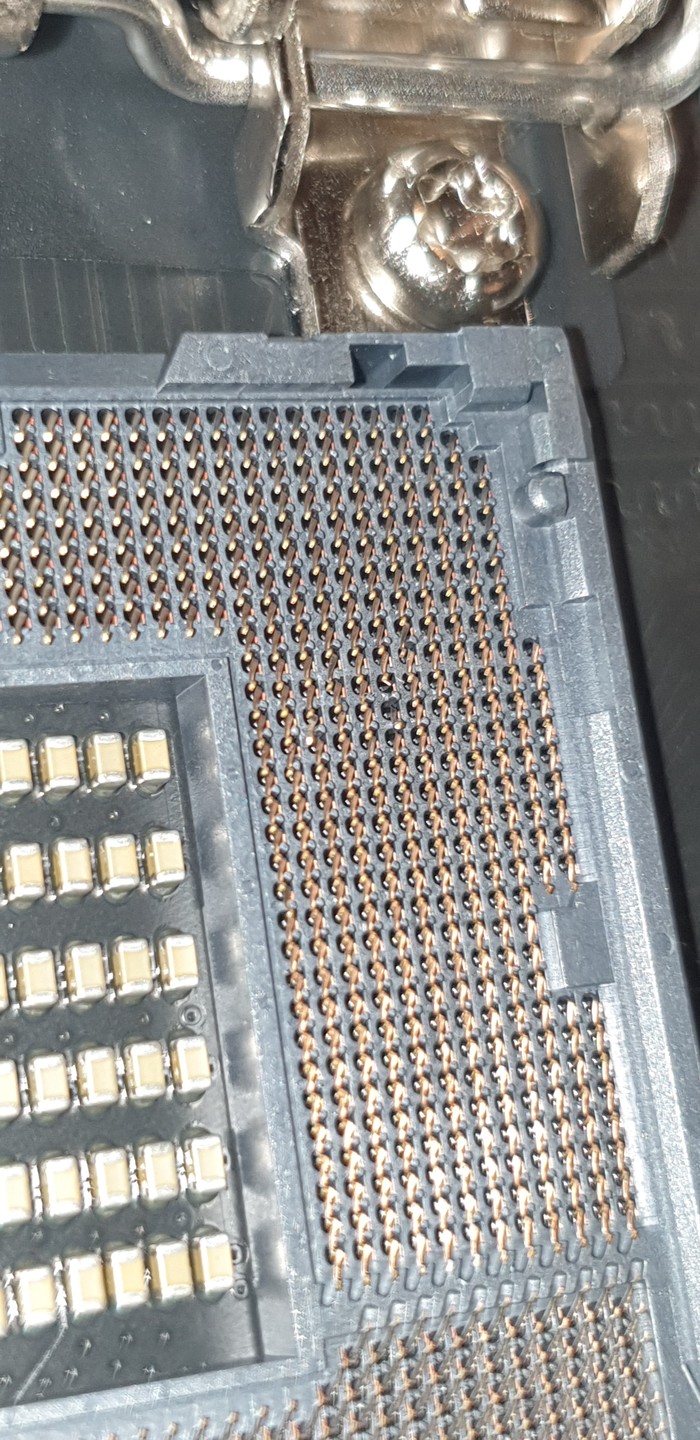

Проблема обычная - сокет. Фото сокета целиком дало бы мало представления о повреждениях, поэтому фото сразу в микроскоп.

Забавно, но что тут делают ворсинки от чего-то неизвестного?

По всему сокету проблемные ножки, к тому же приличное кол-во. В таком случае полная замена только. Новый сокет  выглядит отлично, осталось заменить только.

Сняли дохленький сокет и подготовили место для нового, ну и отмыли плату заодно

И да, там справа царапины по плате, но подран только лак оказался.

Новый сокет словно тут и был всегда, справа родной убитый с общим видом.

Проверять слоты ОЗУ тестером желания нету, потому что тестер мусор ещё тот, а разбираться что должно у нег осветиться на рабочей плате, а что нет - не хочу. Поэтому рискну положиться на опыт и нормально севший сокет сразу.

На удивление сокет впаялся сразу и без проблем, иначе бы 2х канальный режим не работал

Пустые слоты тоже были проверены сразу - всё работает

Читателю привет!

Не так давно был пост про чистку сокета тряпочкой от пасты. Сегодня похожая ситуация в целом. Изначально в плате был установлен какой-то из i5 процессоров, владелец решил обновить процессор на более производительный (Xeon из списка на сайте), текущий проц вытащили из сокета, но не без приключений. То ли с текущего процессора паста упала на ножки, то ли с системы охлаждения. Владелец решил удалить пасту ватным диском, удалил даже, но после установки нового процессора плата не включилась уже.

Пациент:

"Я осмотрел так сокет, там ножек 10 примерно надо поменять только"

А вот так выглядит сокет по факту, сколько явно убитых ножек можете сам посчитать.

Крупным планом сокет выглядит ещё хуже, видны ворсинки ватного диска даже.

Обломившаяся ножка лежит ниже сокета, что тоже опасно, но уже для платы больше, сокету хуже уже не будет, всё равно убитый.

-у вас тут далеко не 10 ножек совершенно, весь сокет менять только

-хм, я подумаю

*подумал*

-хорошо, если уж делать нормально, то давайте сразу целиком менять

"дешевле бу купить, чем менять сокет" - скажут многие

"ну эта работала с i5 отлично, лучше её сделать, бу может и дохлой оказаться даже" (с) владелец

Сокет с флюсом подготовлен к демонтажу с платы

Родной сокет снят, а место под новый подготовлено и отмыто

Новый сокет с идеальным ножками готов поселиться на плату

Поселился на плату и выглядит как с завода, снизу родной сокет, который отправился в мусорку просто.

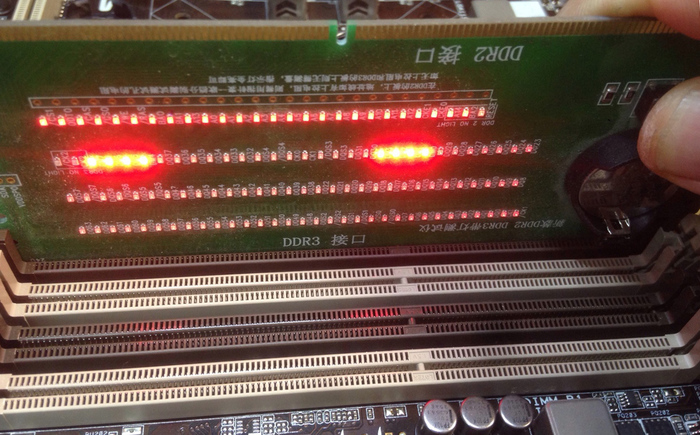

Само собой проверка каналов памяти, дабы не было потом претензий, что не работает какой-то слот. Или всё уже хорошо должно быть, или надо доделать, чтобы так оно стало.

Всё отлично, можно собирать для проверки.

Успешный старт был со второго раза, потому что батарейка с платы снималась.

Оба канала памяти работают, всё хорошо. За кадром обновил БИОС на последнюю версию, хотя и с этой Xeon должен поддерживаться, но мало ли.

"поставил проц, память и собрал в корпус всё, запустилось с первого раза и всё работает, спасибо" (с) владелец

Читателю привет!

Сегодня для разнообразия ремонта будет десктопная материнка на 1150 сокете.

Владелец решил сделать полную чистку и профилактику системника, ну и разумеется достал проц, пока вытирал с него пасту - с проца свалился кусок этой пасты прям в сокет. Решением было не вытряхнуть кусок пасты, которая, скорее всего была засохшая уже, а ВЫТЕРЕТЬ этот самый кусок просто.

Собственно сама плата:

Попытка вытереть кусок пасты, которая явно не увенчалась успехом.

Скорее всего зацепилась в нескольких местах за ножки просто, а дальше тряпка взбесилась и погнула кучу ножек.

Тут только полная замена уже нужна, а не несколько ножек заменить.

Так что можно снимать всё с платы и готовить сокет к демонтажу, выдавив на него змею из флюса.

Новый сокет имеется и ждёт своего времени

Убитый сокет снят с доски, а место для установки нового подготовлено

Новый сокет с ровными ножками установлен

Снизу для наглядной разницы родной сокет, который убила тряпка

Из основного - проверка контактов на оба канала памяти в слотах. Вроде всё хорошо.

Запуск успешный, двухканальный режим ОЗУ тоже работает.

Возможные проблемы обычно выявляются при тестировании и установке процессора несколько раз в сокет, в остальном проблем не должно быть.

На этом ремонт можно закончить.
