Бокс для HDD или "жаба которая душит"
Всем здравствуйте! Приятно удивился, аж 2 подписчикам. Раз такое дело, будем поддерживать интерес. Правда основной профиль работы у меня модульный ремонт и переклейка дисплеев. Но сейчас не об этом, делал на днях уборку в офисе, наткнулся на вот такой бокс для HDD
Ну и как водится, разобрал его, подключил первый попавший под руку хард, воткнул провод в ноутбук, а от туда тишина. Индикатор не светится, новое устройство в диспетчере не появляется, зато слышно как раскручивается сам хард. Казалось бы, возьми и выброси, но нет "Жаба" которая живёт в голове шепчет: "Отремонтируй". Ну раз такое дело, будем смотреть, разобрал, плата SATA построена на контролере JM20329
Открыл Datasheet на этот контроллер, там указаны напряжения которые необходимы для его включения, 3.1В, 1,8В и 5В присутствуют на плате. Что же, смотрим дальше.
Ставим мультиметр в режим прозвонки, на резисторе R2 КЗ, а на конденсаторе C9 есть сопротивление. В поисках виновника, нагреваем и сдвигаем резистор. Снова мерием сопротивление но картина не меняется.

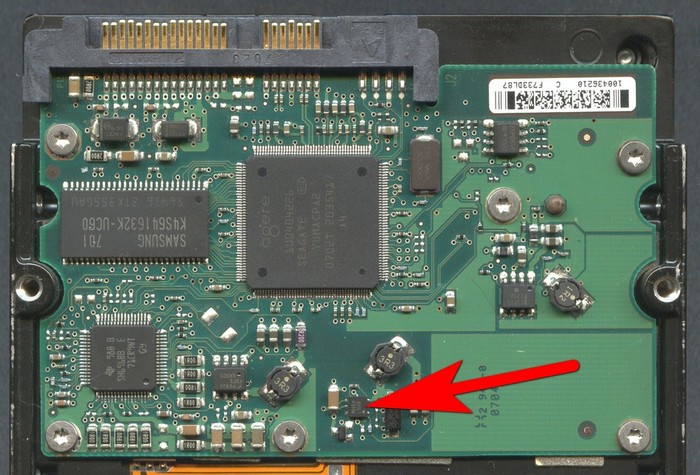

Смотрим обратную сторону плату, судя по плате контакт идёт отсюда, конденсатор C12 тоже в КЗ. Снимаем его, замеряем сопротивление в 200Ом, там где его вообще быть не должно. Идём вабанк, терять нечего, припаиваюсь к правому выводу, подаю напряжение в 4В и чувствуется нагрев самого контролера. Убедился в этом с помощью фризера, правда фото не сделал. Тут окончательно опустились руки, заказать микросхему из Китая и ждать когда она придёт не хочется. Искать не рабочий бокс у других мастеров - это уже из области фантастики. Но вспомнилось, что лежит у меня ещё один хард с прямым интерфейсом USB

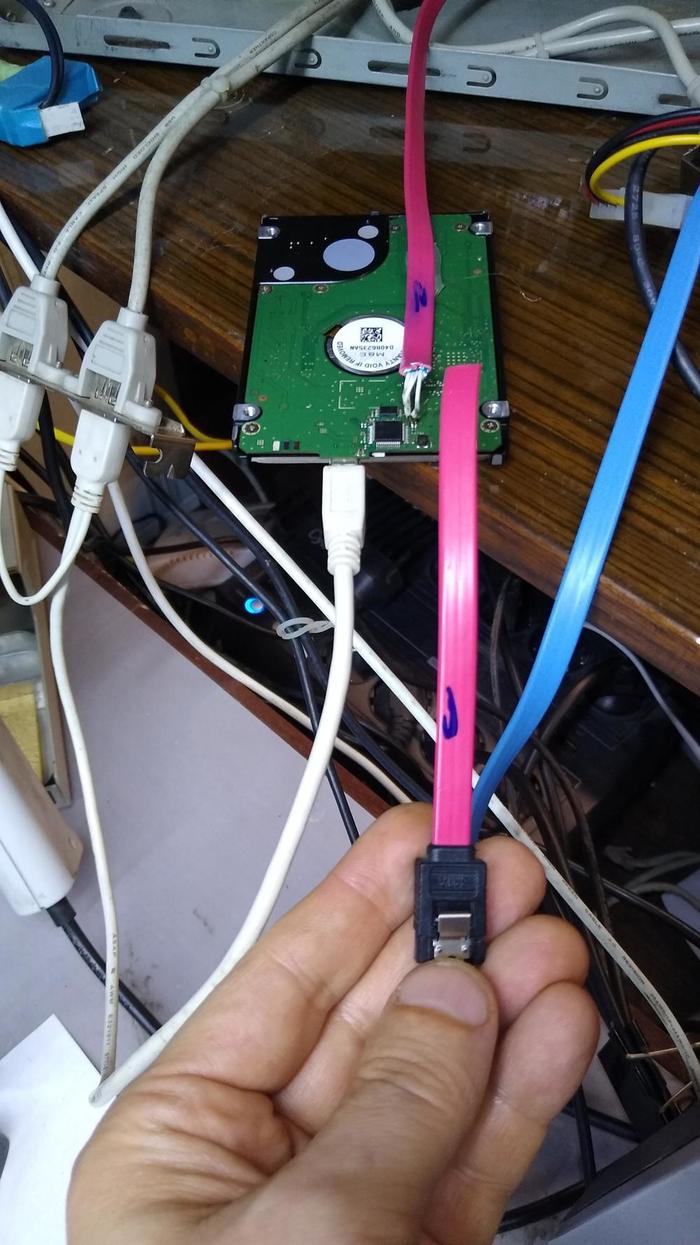

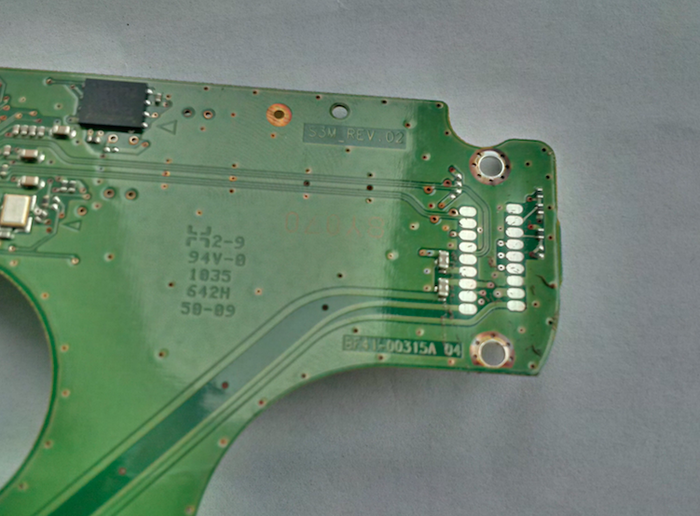

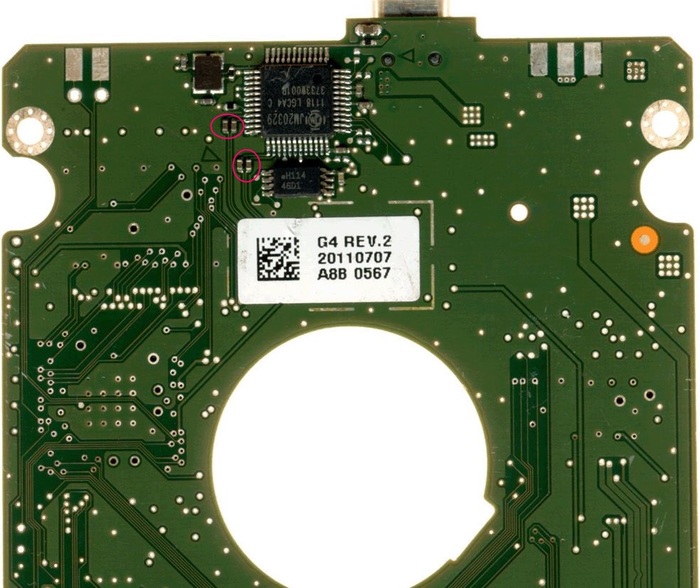

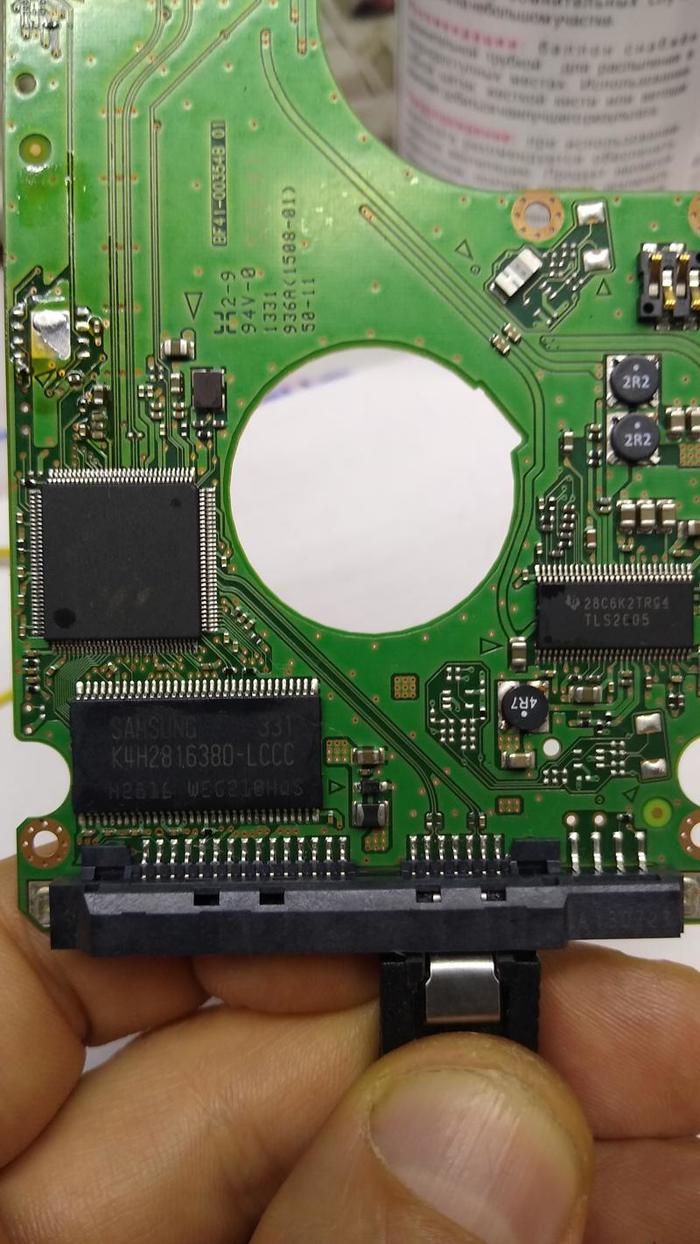

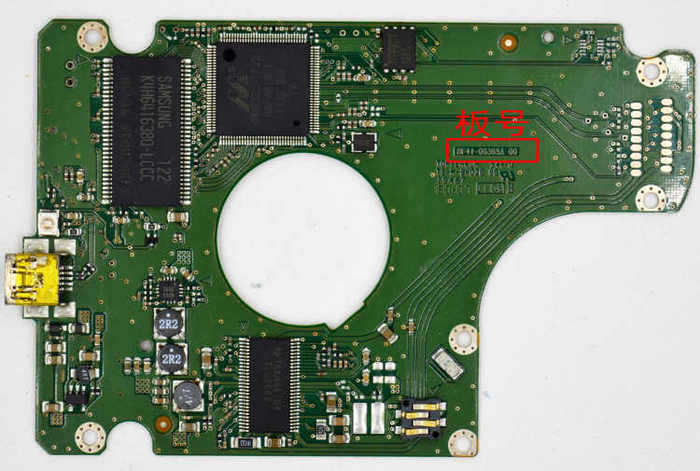

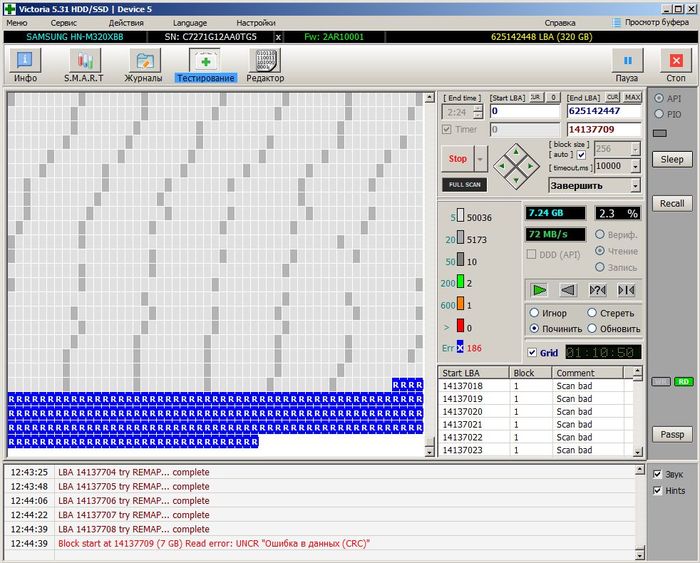

Фото взято из ваших тырнетов, в моем случае донором выступил Samsung на 320Gb который пал смертью храбрых совершив полет на пол. Сняв его интерфесную плату, я к своему удивлению обнаружил тот самый контроллер.

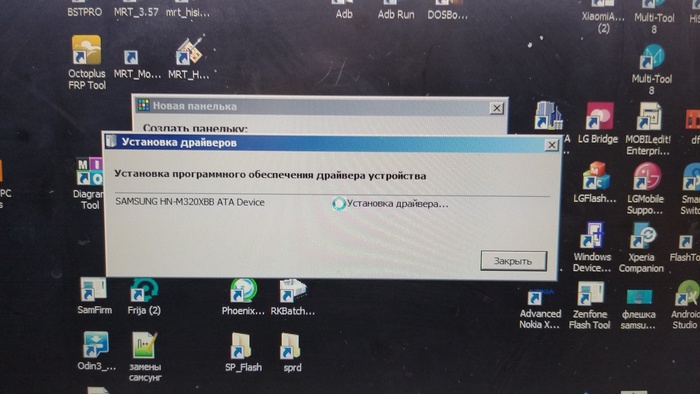

Уже готовый результат. Скрещиваем пальцы и поключаем плату к БП, дабы не спалить ничего в ноутбуке. Загорелся заветный светодиод, значит плата приняла "модифицированное ядро". Подключил хард и собрал бокс, теперь у меня есть ещё один жёсткий. А моя "жаба" ликует.
