Sven-2100 прогар. Прошу помощи
Здравствуйте всем. Надеясь на силу пикабу, пилю пост с просьбой о помощи. Принесли аппарат Sven-2100 с прогаром в плате.

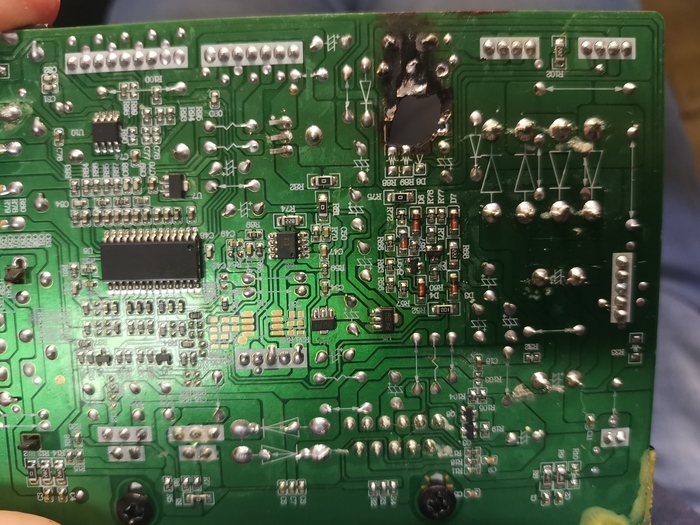

В виду отсутствия схемы, даже похожей (но возможно не нашёл) возникли трудности с восстановлением платы. Всё, что смог найти на просторах интернета - это картинку этой же стороны платы.
Я зарисовал схему (берегите глаза, рисовал, как мог).
В связи с этим есть несколько вопросов касаемо схемы.
1. Стабилитроны d8 и d12 на 27в же?
2. В какой точке они соединяются и с чем?
3. Есть сомнения в правильности соединения в схеме R89 u R88
Буду благодарен за любые подсказки. Если есть у кого такая акустика, то буду Оооочень благодарен в материальном эквиваленте🙂 Чтобы разбирать было приятнее🙂
